楼梯平法识图

与主体结构的整体性不好，
属于抗震薄弱部，需要有
一定的抗震措施。
16G101-2图集中给出了
ATa，ATb，ATc三种楼梯（见图6-8），它们都有
图6-8 ATa，ATb，ATc型楼梯截面形状与支座位置示意图
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。（1）梯板类型代号与序号，如AT××。（2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时，可在梯段板厚度后面括号内以字母P打头注写平板厚度。
混凝土结构平法识图
楼梯的分类
板式楼梯
梁氏楼梯
悬挑楼梯
旋转楼梯
板式楼梯的分类
1.一跑楼梯
AT型：梯板全部由踏步段构成，两梯梁之间没有低端平板、高端平板及中位平板，如图6-1所示。
图6-1 AT型楼梯截面形状与支座位置示意图
板式楼梯的分类
1.一跑楼梯
BT型：梯板由低端平板和踏步段构成，两梯梁之间有低端平板和踏步段，如图6-2所示。
图6-6 FT型楼梯截面形状与支座位置示意图
板式楼梯的分类
2.两跑楼梯
GT型：梯板由层间平板和踏步段构成，层间平板采用三边支承，梯板段采用单边支承（在梯梁上），如图6-7 所示。
图6-7 GT型楼梯截面形状与支座位置示意图
板式楼梯的分类
3.抗震楼梯
在施工时，楼梯并不
与主体结构一起施工，而
是后期浇筑。因此，楼梯
图6-2 BT型楼梯截面形状与支座位置示意图
板式楼梯的分类
1.一跑楼梯
CT型：梯板由踏步段和高端平板构成，两梯梁之间有高端平板和踏步段，如图6-3所示。

项目7 板式楼梯平法识图与钢筋计算

混凝土结构识图与钢筋计算
3.列表注写方式列表注写方式是用列表方式注写梯板截面尺寸和配筋具体数值的方式来表达楼梯施工图。列表注写方式的具体要求同剖面注写方式,仅将剖面注写方式中的梯板配筋集中标注项改为列表注写项即可,例如AT3梯板几何尺寸和配筋见表7-2。
表7-2梯板几何尺寸和配筋表
混凝土结构识图与钢筋计算
混凝土结构识图与钢筋计算
7.4.1
板式楼梯钢筋计算内容及步骤
1.AT型梯板的基本尺寸数据 AT型梯板的基本尺寸数据:楼梯净跨ln、梯板净宽bn、梯板厚度h、踏步宽度bs、踏步高度hs、梯梁宽度b。 2.斜坡系数用踏步宽度bs和踏步高度hs,利用三角函数关系求斜坡系数k:
3.梯板斜长
混凝土结构识图与钢筋计算
7.3 板式楼梯钢筋构造
混凝土结构识图与钢筋计算
板式楼梯钢筋包括下部纵筋、上部纵筋、梯板分布筋等,以AT型楼梯为例说明钢筋构造,见图7-7。
要点为：
（1）下部纵筋端部要求伸过支座中线且不小于5d。（2）上部纵筋在支座内需伸至对边再向下弯折15d，当有条件时
可直接伸入平台板内锚固，从支座内边算起总锚固长度不小于la。
混凝土结构识图与钢筋计算
项目7 板式楼梯平法识图与钢筋计算
混凝土结构识图与钢筋计算
7.1 楼梯概述
7.2 板式楼梯平法设计规则
7.3 板式楼梯钢筋构造 7.4 板式楼梯钢筋计算操练
混凝土结构识图与钢筋计算
7.1 楼梯概述
混凝土结构识图与钢筋计算
7.1.1
楼梯分类及楼梯间钢筋计算内容
1.从结构上划分,现浇混凝土楼梯可分为板式楼梯、梁式楼梯、悬挑楼梯和旋转楼梯等,16G101-2图集只适用于板式楼梯。 2.板式楼梯间钢筋计算内容包括:踏步段斜板、梯梁、楼层平板、层间平板(休息平台)以及梁上柱(框架结构)等构件的钢筋,见图7-3。 (1)踏步段斜板钢筋按照16G101-2图集构造要求计算; (2)梯梁钢筋计算:当梯梁支撑在梁上柱或剪力墙上柱时,按照框架梁

三维图集16G101 6章、楼梯识图

第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。

.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。

交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

板式楼梯平法识图与钢筋计算

• ５)梯板高端扣筋.
上一页下一页返回
５.３楼梯的钢筋分类
• ２. 抗震楼梯钢筋构造 • (１)抗震楼梯钢筋分类.ATa型~ATc型楼梯都是抗震楼梯,这些楼梯内
的钢筋包括:上部纵筋、下部纵筋、梯板分布筋、面部扣筋,如图５-１４所示. • (２)抗震楼梯钢筋的计算原理,如图５-１４所示. • １)双层配筋:下端平伸至踏步段下端的尽头. • 上端:下部纵筋及上部纵筋均伸进平台板,锚入梁(板)lab. • ２)分布筋:分布筋两端均弯直钩,长度＝h－２×保护层厚度. • 下层分布筋设置在下部纵筋的下面,上层分布筋设置在上部纵筋的上面.
板段的厚度. • １８００/１２:踏步段总高度/踏步级数. • １０＠２００; １２＠１５０:上部纵筋;下部纵筋. • FΦ８＠２５０:梯板分布筋.
下一页返回
５.２楼梯的平法识图
• (２)外围标注(图５-１２).楼梯外围标注的内容包括楼梯间的平面尺寸、楼层结构标高、层高结构标高、楼梯的上下方向、楼梯的平面几何尺寸、平台板配筋、梯梁及梯柱配筋等.
返回
表５-７楼梯钢筋下料长度计算表
返回
表５-８ AT３梯板钢筋下料单
返回
楼梯外围标注的内容包括楼梯间的平面尺寸楼层结构标高层高结构标高楼梯的上下方向楼梯的平面几何尺楼梯剖面注写内容包括梯板集中标注梯梁梯柱编号梯板水平及竖向尺寸楼层结构标高层间结构标高等如图513所示
单元5 板式楼梯平法识图与钢筋计算
• 5.1 楼梯构件的分类 • 5.2 楼梯的平法识图 • 5.3 楼梯的钢筋分类 • 5.4 楼梯的钢筋计算（造价咨询方向） • 5.5 楼梯的钢筋计算（施工下料方向）
• １. 参数计算(表５-４)
下一页返回
５.４楼梯的钢筋计算(造价咨询方向)

楼梯平法三维示意图(识图规则与标准构造详图41~45)

踏步
梯柱
梯梁 5厚聚四氟乙稀板需要时设计层间平台
梯梁踏步
矩形柱
ATb型楼梯施工图剖面注写示例（平面图）
图集号 16G101-2-56
B
楼层梁 7.150-17.950
280x10=2800
1800
ATb 3
ATb 2 TL3
ATb 3 h=140 C1 2 @ 1 5 0 ;C1 2 @ 1 5 0 FA8@200
1800/11
1800/11
1800/11
1800/11
7.150
5.350
5厚聚四氟乙稀板楼层平台
3.550 1.750
层间平台梯梁
梯板厚1 0 0
-0.050
踏步
梯柱梯柱梯板厚1 0 0
3
矩形柱
2
ATa型楼梯施工图剖面注写示例（剖面图 )
图集号 11G101-2-55
TZ1,2
注：1 .梯板抗震等级同框架。 2 .滑动支座支承挑板厚度1 6 0 m m ,挑出长度2 8 0 m m。
挑板
TZ1
1800
T L1
250
1400 250
Tz1 h=100 B:XC1 0@200
YC10 @150 T:XC10 @200
2
3
二层平面图
TL2 TZ2
ATb 2
h=120
TL3
C1 2 @ 1 5 0 C1 2 @ 1 5 0
FA8@200
TL2 T Z1
50
2000

模块7楼梯平法识图

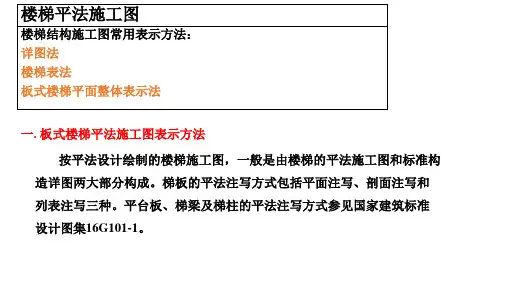

1.平面注写方式
例如，梯板类型及配筋的完整标注示例如下（AT型）：
AT3，h=130
楼梯类型及编号，梯板厚度
1800/12
踏步段总高度÷踏步级数
C10@200； C12@150 FA8@250
上部纵筋；下部纵筋梯板分布筋（可统一说明）
（6）对于ATc型楼梯尚应注明梯板两侧边缘构件纵向钢筋及箍筋。
7.2.2 现浇混凝土板式楼梯特征 4.ATc型板式楼梯的特征
（1）ATc型梯板全部由踏步段构成，其支承方式为梯板两端均支承在梯梁上。（2）ATc楼梯休息平台与主体结构可连接，也可脱开。（3）ATc型梯板厚度应按计算确定，且不宜小于140 mm；梯板采用双层配筋。（4）ATc型梯板两侧设置边缘构件（暗梁），边缘构件的宽度取1.5倍板厚；边缘构件纵筋数量，当抗震等级为一、二级时不少于6根，当抗震等级为三、四级时不少于4根；纵筋直径不小于φ12且不小于梯板纵向受力钢筋的直径；箍筋直径不小于φ6，间距不大于200 mm。平台板按双层双向配筋。
2.剖面注写方式
（4）梯板分布筋。以F打头注写分布钢筋的具体值，该项也可以在图中统一说明。（5）对于ATc型楼梯尚应注明梯板两侧边缘构件纵向钢筋及箍筋。
3.列表注写方式
列表注写方式是用列表方式注写梯板截面尺寸和配筋具体数值的方式来表达楼梯施工图。
列表注写方式的具体要求同剖面注写方式，仅将剖面注写方式中的梯板配筋集中标注项改为列表注写项即可。
1.平面注写方式
2）外围标注楼梯外围标注的内容包括楼梯间的平面尺寸、楼层结构标高、层
间结构标高、楼梯的上下方向、梯板的平面几何尺寸、平台板配筋、梯梁及梯柱（梁上柱）配筋等。
2.剖面注写方式
剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯剖面图，注写方式分平面注写和剖面注写两部分。

16G101三维图集-第6章楼梯识图

第六章:楼梯平法识图规则与标准构造详图及三维示意图-85--86-审核校对设计页图集号16G101-2-23AT 型楼梯平面注写方式与适用条件楼层平台1800÷12层间平台120傅华夏郭仁俊廖宜香AT3,h=120:表示AT 型楼梯板厚1201800/12:表示一跑高度为1800，一共12步，踏步高1800÷12 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

楼层平台1800÷12120BC3600-87-审核校对设计页图集号16G101-2-23AT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯1201800÷12傅华夏郭仁俊廖宜香-88-审核校对设计页图集号16G101-2-24光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯用于设计按铰接的情况，括号内数据0.6L ab 用于设计考虑充分发挥钢筋抗拉强度的情况，具体工程中设计应指明采用何种情况。

.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部纵筋梯板分布筋上部纵筋高端梯梁AT 型楼梯板配筋构造傅华夏郭仁俊廖宜香下部分布筋采用弯锚形式/也可直锚见平面图/4梯板分布筋筋支座中线下部纵筋≥5d 且至少伸过支座中线高端梯梁L n /4bh (梯板厚度)b s ×m =L n 梯板跨度h sb sA型楼梯板配构造筋T-89-审核校对设计页图集号16G101-2-25型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板和踏步段构成，两部分的一端各自以梯梁）。

交叉楼梯（图;第2项设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混BT 型楼梯平面注写方式与适用条件傅华夏郭仁俊廖宜香BT3,h=120:表示BT 型楼梯板厚1201600/10:表示一跑高度为1600，一共10步，踏步高 10@200; 12@150:表示梯板上部筋为直径10间距200布置；下部受力筋为直径12间距150布置F 8@250：表示分布筋为直径8间距250布置。

第5讲：楼梯平法识图

AT型梯板全部由踏步段构成； BT型梯板由低端平板和踏步段构成； CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成； ET 型梯板由低端踏步段、中位平板和高端踏步段构成。（3）AT~ET型梯板的两端分别以(低端和高端)梯梁为支座。 (4) AT～ET型梯板的型号、板厚、上下部纵向钢筋及分布钢筋等内容由设计者在平法施工图中注明。梯板上部纵向钢筋向跨内伸出的水平投影长度见相应的标准构造详图,设计不注，但设计者应予以校核;当标准构造详图规定的水平投影长度不满足具体工程要求时，应由设计者另行注明。
（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁，也要设置层间梯梁，以及相应的平台板和层间平台板。
（4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，且不小于
8统@一2取00不；小上于部1纵/4向梯钢段筋板自净支跨座，边设缘计向不跨标内注延。伸的水平投影长度
长度；平台板和梯板的分布钢筋注写在图名下方。
（5）ET型楼梯的低端平板或高端平板的净长、中位平板的位置及净长应具体工程不同而不同，上部纵筋因此有不同的配筋形式，施工人员应根据施工图中的几何尺寸，按构造详图规定选择相应的配筋形式。
三、板式楼梯的平面注写方式（AT）型
集中标注和外围标注集中注写有4项内容：（1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs=hs(m+1)
二、板式楼梯类型及特征
1.板式楼梯类型
主要有共12种类型: AT、BT、CT、DT、ET、FT、GT ATa、ATb、 ATc、 CTa
2.板式楼梯特征(以AT~ET型板式楼梯为例):

电子社混凝土结构平法施工图识读教学课件7楼梯全

图集中只介绍了现浇钢筋混凝土板式楼梯的相关内容和要求，而对于楼梯中的梯梁、平台板和梯柱等构件，按照平法的相关制图规则执行即可。
7
案例应用
认识板式楼梯平法施工图
8
图示为板式楼梯（BT型）平法施工图平面注写方式示例。
通过学习本节内容，能够读懂图纸所表达的图形语言含义及平面注写的数字和符号的含义，最终达到识读板式楼梯平法施工图的目的。
58
1．楼梯平面图注写内容
楼梯平面布置图注写内容包括楼梯间的平面尺寸、楼层结构标高、层间平台结构标高、楼梯上下方向、梯板的平面几何尺寸、梯板类型及编号、平台板配筋、梯梁及梯柱配筋等。
59
2．楼梯剖面图注写内容
楼梯剖面图注写内容包括梯板集中标注、梯梁及梯柱编号、梯板水平及竖向尺寸、楼层结构标高、层间平台结构标高等。
有
框架结构、剪力墙、砌体结构中的框架部分
不参与不参与
22
AT、BT型板式楼梯截面形状与支座位置示意
23
CT、DT型板式楼梯截面形状与支座位置示意
24
2．AT～ET型板式楼梯的特征
AT～ET型板式楼梯具备以下特征：（1）AT～ET每个代号代表一段带上、下支座的梯板：
梯板的主体为踏步段，除踏步段之外，梯板可包括低端平板或高端平板。
71
（2）外围标注的内容 ①楼梯间的平面尺寸开间为3600mm，进深
为6900mm； ②楼层平台结构标高为5.370m，层间平台结
构标高为3.570m； ③梯板的平面几何尺寸梯段宽1600mm，楼
梯段的水平投影长度为3080mm，楼层和层间平台净宽均为1785mm；
72
④梯井宽150mm，墙厚250mm及楼梯的上、下方向箭头。

楼梯平法三维示意图(识图规则与标准构造详图11~15)

÷8图集号16G101-2-29DT 型楼梯双分平行楼梯/交叉楼梯/剪刀楼梯光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

2.图中上部纵筋锚固长度0.35Lab用于设计按铰接的情况，括号内数据0.6Lab用于设计考虑充分发挥钢筋抗拉强度的情况，具体3.上部纵筋有条件时可直接伸入平台板内锚固，如图中虚线所示。

4.上部纵筋需伸至支座对边再向下弯折。

低端梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部纵筋下部受力筋梯板分布筋上部纵筋高端梯梁图集号16G101-2-30DT 型楼梯配筋构造形式/也可直锚见平面图梯板分布筋上部纵筋15d≥0.35L ab (≥0.6L ab )L a高端梯梁L sn/5h≥5d ,＞b /2下部纵筋L aL a下部纵筋b sb s,＞b /2L aL a≥20dL L n低端平板长踏步段水平长L sn(=d s ×m )≥L n/4上部纵筋h (梯板厚度)L n 梯板跨度h sD型楼梯板配构造筋L L n高端平板长bT型楼梯的适用条件为：两梯梁之间的矩形梯板由低端平板,中位平板和高端踏步段构成，高,低踏步段项为楼梯类型代号与序号ETXX;第2项为项为上部纵筋及下部纵筋;第5项为梯板分布筋。

设计配筋可参照【混凝土结构施工图平面整体表示方法制图规制和构造详图（现浇混图集号16G101-2-31 ET型楼梯平面注写方式与适用条件光面钢筋时，除梯板上部纵筋的跨内端头做90º直角弯钩外，所有末端做180º的弯钩。

高端楼层梯梁低端楼层梯梁锚入长度≥5d 且至少伸过支座中线弯锚长度15d上部受力筋下部受力筋下部受力筋梯板分布筋上部受力筋h sb s h上部纵筋≥0.35L (≥0.6L a b )≥5d 且至少伸过支座中线高端楼层梯梁梯板分布筋下部纵筋Lmn 中位平板长(以上表面为准）高端踏步段水平长b s×m h =L hsnL n 梯板跨度b15dL aL ahE 型楼梯板配筋构造T型楼梯的适用条件为：①矩形楼梯由楼层平板,两跑踏步段与层间平板三部分构成,楼梯间内不设置梯梁;墙体位于平板外侧;②楼层平板及层间平板均采用三边支撑,另一边与踏步段相连;③同一楼层内各踏步段的水平相等,高度相等(即等分楼层高度)凡是满足以上条件的楼梯项为楼梯类型代号与序当平板厚度与梯板厚度不同时，板厚标注方式见本图集制图规则第5项为梯板分布筋（梯板分布钢筋也可在平面图中注写或统一说明）原位注写的内容为楼层与层间平板上部横向配筋与伸出长度。

楼梯平法三维示意图(识图规则与标准构造详图36~40)

上部纵筋下部纵筋
下部纵筋板纵筋
分布箍筋
滑动支座
C T a / C T b型楼梯平面注写方式与适用条件图集号 16G101-2-46
hs2 3 h
2
2
2
hs
2
s1 h 2
bs
h1
δ1 2
h
不同踏步位置推高与高度减小构造
图中 δ1为第一级与中间各级踏步整体竖向推高值 hs1 为第一级（推高后）踏步的结构高度 hs2 为最上一级（减小后）踏步的结构高度 1为第一级踏步根部面层厚度 2 为中间各级踏步的面层厚度
不同踏步位置推高与高度减少构造
图集号 16G101-2-50
300 15d
15d
h
h
≥0 . 305.L6abL ab) (≥
bs
上部纵筋
未做面层时的标高
弯锚长度1 5 d
≥5 d ,
≥b s / 2
各种类型的基础
下部纵筋
分布筋
锚入长度 ≥5 d且至少伸过支座中线
各型楼梯第一跑与基础连接构造一
上 TL1
下
上
T1 L
下
5700
280X8=2240 280
AT1 AT1
CT2
5700
280X7=1960 280
AT1
5700
DT1
280X8=2240
840 280X5=1400
CT1 CT1
280X8=2240
CT1
90 1260
PTB1
T L1 -0.860
C
100
90
1410

6板式楼梯平法识图与钢筋计算2023年课件

AT1，h=120
梯板类型及编号，梯板板厚
10@200； 12@150 上部纵筋；下部纵筋
F 8@250
梯板分布筋（可统一说明）
6.2.4 板式楼梯的列表注写方式
板式楼梯的列表注写方式是用列表方式注写梯板截面尺寸和配筋
具体数值的方式来表达楼梯施工图。
列表注写方式的具体要求同剖面注写方式，仅将剖面注写方式中
6.2.3 板式楼梯的剖面注写方式
2.楼梯剖面图注写（3）梯板配筋，注明梯板上部纵筋和梯板下部纵筋，用分号 “；”将上部纵筋与下部纵筋的配筋值分隔开来。（4）梯板分布筋，以F打头注写分布钢筋具体值，该项也可在图中统一说明。
6.2.3 板式楼梯的剖面注写方式
【例6-3】剖面图中梯板配筋完整的标注如下（AT型）：
6.1.2 板式楼梯的类型
3.ATc型板式楼梯
6.1.2 板式楼梯的类型
ATc型板式楼梯的主要特点： ①梯板全部由踏步段构成，其支承方式为梯板两端均支承在梯梁上。 ②楼梯休息平台与主体结构可连接，也可脱开，如图6-18和图 6-19所示。 ③梯板厚度应按计算确定；梯板采用双层配筋。 ④梯板两侧设置边缘构件（暗梁）。
板段的厚度。
【例6-2】平面图中梯板类型及配筋的完整标注示例如下（AT型）
：
AT2，h=130
梯板类型及编号，梯板板厚
1800/12
踏步段总高度/踏步级数
10@200； 12@150 上部纵筋；下部纵筋
F 8@250
梯板分布筋（可统一说明）。
6.2.2 板式楼梯的平面注写方式
2.外围标注板式楼梯外围标注的内容：楼梯间的平面尺寸楼层结构标高层间结构标高楼梯的上下方向梯板的平面几何尺寸平台板配筋梯梁及梯柱配筋等

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Fra bibliotek设计实例
5.4 板式楼梯平台板的注写
平台板中部注写内容有4项：（1）平台板代号和序号PTB × × （2）平台板厚度h （3）平台板下部短跨方向配筋（S配筋）（4）平台板下部长跨方向配筋（L配筋） S配筋和L配筋之间用“/”分隔开；在板内四周原为注写构
造钢筋与伸入板内长度；平台板和梯板的分布钢筋注写在图名下方。
楼梯平法识图
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向布置简图，标注的内容包括各跑梯板类型代号及序号、个层梯板类型代号及序号、楼层平台板代号及序号、层间平台板代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型主要有两组共11种类型第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
