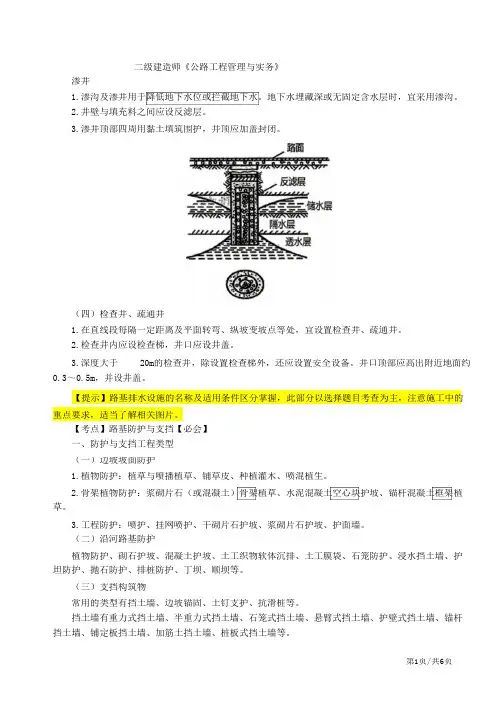

路基全面防护与支挡工程分类讲解

二级建造师《公路工程管理与实务》
渗井
1.渗沟及渗井用于降低地下水位或拦截地下水。

地下水埋藏深或无固定含水层时，宜采用渗沟。

2.井壁与填充料之间应设反滤层。

3.渗井顶部四周用黏土填筑围护，井顶应加盖封闭。

（四）检查井、疏通井
1.在直线段每隔一定距离及平面转弯、纵坡变坡点等处，宜设置检查井、疏通井。

2.检查井内应设检查梯，井口应设井盖。

3.深度大于20m的检查井，除设置检查梯外，还应设置安全设备。

井口顶部应高出附近地面约0.3～0.5m，并设井盖。

【提示】路基排水设施的名称及适用条件区分掌握，此部分以选择题目考查为主，注意施工中的重点要求，适当了解相关图片。

【考点】路基防护与支挡【必会】
一、防护与支挡工程类型
（一）边坡坡面防护
1.植物防护：植草与喷播植草、铺草皮、种植灌木、喷混植生。

2.骨架植物防护：浆砌片石（或混凝土）骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草。

3.工程防护：喷护、挂网喷护、干砌片石护坡、浆砌片石护坡、护面墙。

（二）沿河路基防护
植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝等。

（三）支挡构筑物
常用的类型有挡土墙、边坡锚固、土钉支护、抗滑桩等。

挡土墙有重力式挡土墙、半重力式挡土墙、石笼式挡土墙、悬臂式挡土墙、护壁式挡土墙、锚杆挡土墙、铺定板挡土墙、加筋土挡土墙、桩板式挡土墙等。

第1页/共6页。

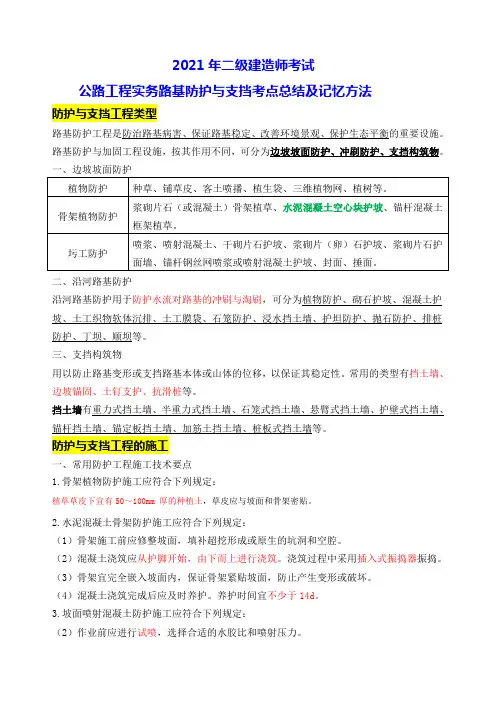

2021年二级建造师考试公路工程实务路基防护与支挡考点总结及记忆方法防护与支挡工程类型路基防护工程是防治路基病害、保证路基稳定、改善环境景观、保护生态平衡的重要设施。

路基防护与加固工程设施，按其作用不同，可分为边坡坡面防护、冲刷防护、支挡构筑物。

一、边坡坡面防护植物防护种草、铺草皮、客土喷播、植生袋、三维植物网、植树等。

骨架植物防护浆砌片石（或混凝土）骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草。

圬工防护喷浆、喷射混凝土、干砌片石护坡、浆砌片（卵）石护坡、浆砌片石护面墙、锚杆钢丝网喷浆或喷射混凝土护坡、封面、捶面。

二、沿河路基防护沿河路基防护用于防护水流对路基的冲刷与淘刷，可分为植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝等。

三、支挡构筑物用以防止路基变形或支挡路基本体或山体的位移，以保证其稳定性。

常用的类型有挡土墙、边坡锚固、土钉支护、抗滑桩等。

挡土墙有重力式挡土墙、半重力式挡土墙、石笼式挡土墙、悬臂式挡土墙、护壁式挡土墙、锚杆挡土墙、锚定板挡土墙、加筋土挡土墙、桩板式挡土墙等。

防护与支挡工程的施工一、常用防护工程施工技术要点1.骨架植物防护施工应符合下列规定：植草草皮下宜有50～100mm厚的种植土，草皮应与坡面和骨架密贴。

2.水泥混凝土骨架防护施工应符合下列规定：（1）骨架施工前应修整坡面，填补超挖形成或原生的坑洞和空腔。

（2）混凝土浇筑应从护脚开始，由下而上进行浇筑。

浇筑过程中采用插入式振捣器振捣。

（3）骨架宜完全嵌入坡面内，保证骨架紧贴坡面，防止产生变形或破坏。

（4）混凝土浇筑完成后应及时养护。

养护时间宜不少于14d。

3.坡面喷射混凝土防护施工应符合下列规定：（2）作业前应进行试喷，选择合适的水胶比和喷射压力。

（3）混凝土喷射厚度应符合设计规定，且临时支护厚度宜不小于60mm，永久支护厚度宜不小于80mm。

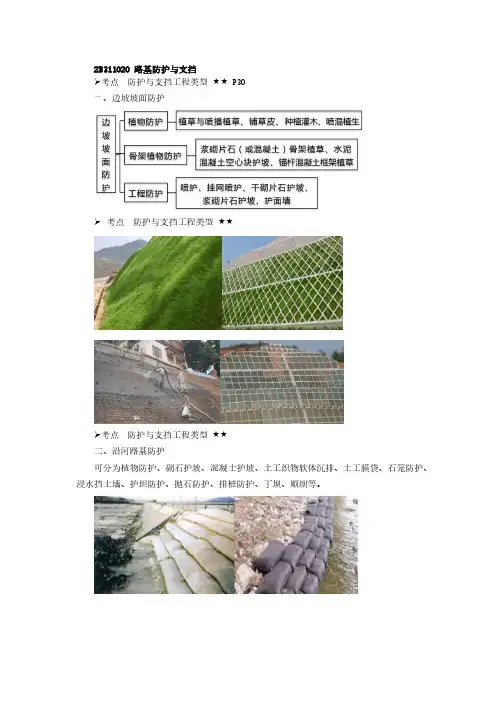

2B311020路基防护与支挡考点防护与支挡工程类型★★P30一、边坡坡面防护考点防护与支挡工程类型★★考点防护与支挡工程类型★★二、沿河路基防护可分为植物防护、砌石护坡、混凝士护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝等。

考点防护与支挡工程类型★★考点防护与支挡工程类型★★三、支挡构筑物考点防护与支挡工程类型★★考点防护与支挡工程类型★★考点防护与支挡工程的施工★★P30一、边坡防护施工（一）骨架植物防护施工1. 浆砌片石（或混凝土）骨架植草防护施工（1）骨架内应采用植物或其他辅助防护措施。

植草草皮下宜有50～100mm厚的种植土。

2. 水泥混凝土空心块护坡施工（1）预制块铺置应在路堤沉降稳定后方可施工。

考点防护与支挡工程的施工★★（二）工程防护施工1.喷射混凝土防护施工1作业前应进行试喷。

喷射混凝土宜自下而上进行。

2做好泄水孔和伸缩缝。

3养护期一般为7～10天。

考点防护与支挡工程的施工★★2. 锚杆挂网喷射混凝土（砂浆）防护施工1锚杆孔深应大于锚固长度200mm。

2钢筋保护层厚度不宜小于20mm。

4铺设钢筋网前宜在岩面喷射一层混凝土，钢筋网与岩面的间隙宜为30mm，然后再喷射混凝土至设计厚度。

5喷射混凝土的厚度要均匀，钢筋网及锚杆不得外露。

考点防护与支挡工程的施工★★3. 浆砌片（卵）石护坡施工2路堤边坡采用浆砌片石护坡，宜在路堤沉降稳定后施工。

3在冻胀变化较大的土质边坡上，护坡底面应铺设100～150mm厚的碎石或砂砾垫层。

（4）浆砌片石护坡每10～15m应留一伸缩缝，缝宽20～30mm。

在基底地质有变化处，应设沉降缝。

考点防护与支挡工程的施工★★4.浆砌片石护面墙施工2护面墙的基础应设置在稳定的地基上，冰冻地区应埋置在冰冻深度以下至少250mm。

3护面墙背必须与路基坡面密贴，边坡局部凹陷处，应挖成台阶后用与墙身相同的圬工砌补，不得回填土石或干砌片石。

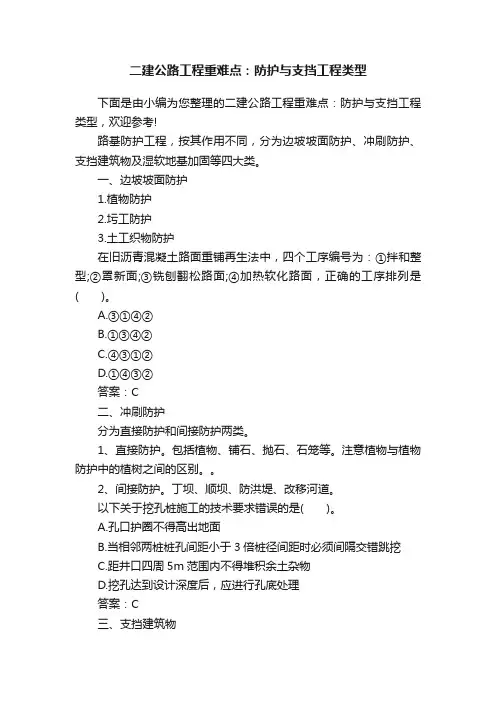

二建公路工程重难点：防护与支挡工程类型下面是由小编为您整理的二建公路工程重难点：防护与支挡工程类型，欢迎参考!路基防护工程，按其作用不同，分为边坡坡面防护、冲刷防护、支挡建筑物及湿软地基加固等四大类。

一、边坡坡面防护1.植物防护2.圬工防护3.土工织物防护在旧沥青混凝土路面重铺再生法中，四个工序编号为：①拌和整型;②罩新面;③铣刨翻松路面;④加热软化路面，正确的工序排列是( )。

A.③①④②B.①③④②C.④③①②D.①④③②答案：C二、冲刷防护分为直接防护和间接防护两类。

1、直接防护。

包括植物、铺石、抛石、石笼等。

注意植物与植物防护中的植树之间的区别。

2、间接防护。

丁坝、顺坝、防洪堤、改移河道。

以下关于挖孔桩施工的技术要求错误的是( )。

A.孔口护圈不得高出地面B.当相邻两桩桩孔间距小于3倍桩径间距时必须间隔交错跳挖C.距井口四周5m范围内不得堆积余土杂物D.挖孔达到设计深度后，应进行孔底处理答案：C三、支挡建筑物包括路基边坡支挡和堤岸支挡。

1. 路基边坡支挡：挡土墙、石垛2.堤岸支挡。

沿河驳岸、浸水挡土墙。

注意挡土墙和浸水挡土墙不属于同一类。

拱桥的矢跨比是指拱圈(或拱肋)的( )。

A.计算矢高与计算跨径之比B.计算跨径与计算矢高之比C.净矢高与净跨径之比D.净矢高与计算跨径之比答案：A四、湿软地基加固采用方法有换填土层、碾压密实、排水固结、挤密、化学加固、土工合成材料加固法等。

拱桥的矢跨比是指拱圈(或拱肋)的( )。

A.计算矢高与计算跨径之比 B.计算跨径与计算矢高之比 C.净矢高与净跨径之比 D.净矢高与计算跨径之比答案：A二级建造师考试网为您提供：。

2B311020 路基防护与支挡2B311021 防护与支挡工程类型路基防护与加固工程设施，按其作用不同，可分为边坡坡面防护、沿河路基防护、支挡构筑物。

一、边坡坡面防护1.植物防护：植草与喷播植草、铺草皮、种植灌木、喷混植生。

2.骨架植物防护：浆砌片石〔或混凝土〕骨架植草、水泥混凝土空心块护坡、锚杆混凝土框架植草。

3.工程防护：喷护、挂网喷护、干砌片石护坡、浆砌片石护坡、护面墙。

二、沿河路基防护沿河路基防护用于防护水流对路基的冲刷与淘刷。

可分为植物防护、砌石护坡、混凝土护坡、土工织物软体沉排、土工膜袋、石笼防护、浸水挡土墙、护坦防护、抛石防护、排桩防护、丁坝、顺坝等。

三、支挡构筑物用以防止路基变形或支挡路根本体或山体的位移，以保证其稳定性，常用的类型有挡土墙、边坡锚固、土钉支护、抗滑桩等。

2B311022 防护与支挡工程的施工二、支挡构筑物施工技术〔一〕重力式挡土墙工程施工技术1.特点及适用条件重力式挡土墙依靠圬工墙体的自重抵抗墙后土体的侧向推力〔土压力〕，以维持土体的稳定，是我国目前最常用的一种挡土墙形式。

这种挡土墙形式简单、施工方便、就地取材、适应性强，因而应用广泛。

缺点是墙身截面大，圬工数量也大，在软弱地基上修建往往受到承载力的限制，墙高不宜过高。

重力式挡土墙墙背形式可分为仰斜、俯斜、垂直、凸形折线〔凸折式〕和衡重式五种。

〔1〕仰斜墙背所受的土压力较小，用于路堑墙时，墙背与开挖面边坡较贴合，因而开挖量和回填量均较小，但墙后填土不易压实，不便施工。

适用于路堑墙及墙趾处地面平坦的路肩墙或路堤墙。

〔5〕衡重式墙背在上下墙间设有衡重台，利用衡重台上填土的重量使全墙重心后移，增加了墙身的稳定。

因采用陡直的墙面，且下墙采用仰斜墙背，因而可以减小墙身高度，减少开挖工作量。

适用于山区地形陡峻处的路肩墙和路堤墙，也可用于路堑墙。

由于衡重台以上有较大的容纳空间，上墙墙背加缓冲墙后，可作为拦截崩坠石之用。

2.施工要求2〕墙身施工应符合以下规定：〔1〕墙身分层错缝砌筑。

路基防护与支挡工程施工5.1 路基防护工程施工5.1.1 路基防护的目的、分类和要求1.路基防护的目的由岩、土填挖而成的路基，改变了原地层的天然平衡状态，裸露于空间并直接承受填土及行车荷载的作用。

在各种错综复杂的自然因素、行车的长期作用下，路基会产生各种变形和破坏；易于冲蚀的土质边坡和易于风化的岩石边坡施工完成后，在长期的雨水冲刷及干湿、温差反复作用下，将发生滑塌、碎落和冲沟等坡面变形和破坏；修建在河滩上和水库边的沿河路堤，在水流冲击、淘刷和浸蚀作用下，路堤的稳定性会受到影响。

因此，为保证路基的稳定性并防止路基病害，必须根据道路等级、当地的气候环境及地层、地质构造，因地制宜地采取有效措施，对各类土、石边坡予以必要的防护。

路基防护工程是防治路基病害、保证路基稳定、改善环境景观、保护生态平衡的重要设施。

路基防护的重点是边坡，特别是沿河路堤边坡、不良水文地质地段的路基边坡和容易受水冲刷的路基边坡。

2.路基防护的分类路基防护设施，主要有边坡坡面防护（图5-2）和沿河路堤河岸冲刷防护（图5-3）。

路基防护工程对风化和冲刷起隔离、封闭作用。

防护工程不能承受外力作用，所以要求路基本身必须是稳定的。

图5-2 边坡坡面防护图5-3 沿河路堤河岸冲刷防护3.路基防护与加固的一般要求路基防护与加固的一般要求如下：（1）路基防护应按照设计、施工与养护相结合的原则，深入调查研究，根据当地气候环境、工程地质和材料等情况，因地制宜，就地取材，选用适当的工程类型或采取综合措施，以保证路基的稳固。

不要轻易取消或减少必要的防护工程措施，而给养护管理遗留繁重的工作量。

（2）对于水流、风力、降水及其他可能引起路基破坏的因素，均应设置防护工程。

在冲刷防护设计中，要综合考虑，使防护工程收到更好的效果。

（3）在不良的气候和水文条件下，对粉砂、细砂与易于风化的岩石边坡，以及黄土类边坡，均应在土石方施工完成后及时防护。

路堑边坡应根据边坡岩层组成及坡面弱点分布情况考虑全面防护或局部防护。
