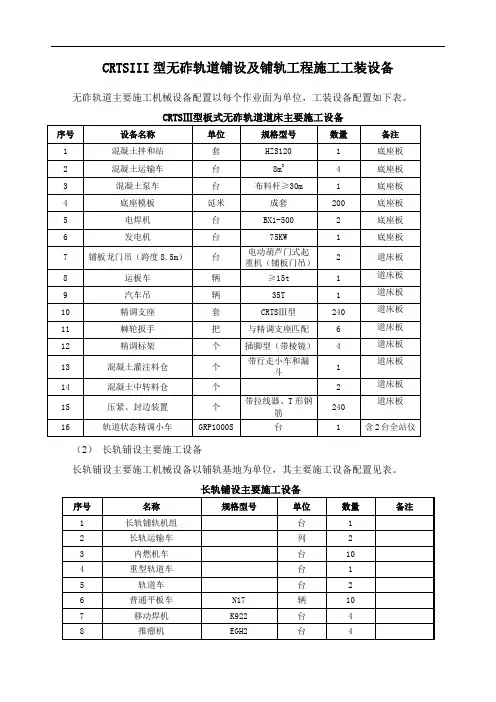

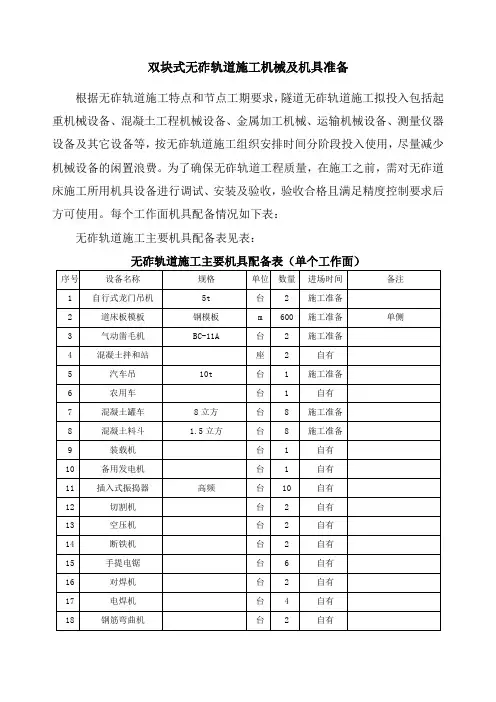

无砟轨道道床板铺设主要施工设备表
蒙华铁路MHTJ-31标三工区 技术交底书 单位工程轨道工程交底编号MHGDJ-001 交底名称有砟轨道施工技术交底 施工工艺 及方法一、设计参数 1、一般地段采用2.6m长IIIa型有挡肩混凝土轨枕，在有砟桥及铺设护轮轨的路肩挡土墙地段铺设IIIqa型混凝土桥枕，每公里铺设1667根。岔区铺设混凝土岔枕。 2、正线道床顶面宽3.4m，道床边坡坡比1:1.75，砟肩堆高15cm。土质路基采用双层道床，厚度为50cm，其中面砟厚度为30cm，底砟厚度为20cm。隧道地段为单层道床，道床厚度为35cm。铺设桥枕的路基及桥梁上道床厚度分别为52cm和37cm。 3、轨道结构高度 （1）单线路基地段有砟轨道结构高度如下： 项目土质路基（路基面宽7.9m）土质路堑（路基面宽7.7m） 钢轨0.176 0.176 垫板0.01 0.01 轨枕0.23 0.23 底砟厚度0.2 0.2
施工工艺及方法 面砟厚度0.3 0.3 轨道结构高度0.916 0.916 （2）路基地段道岔区有砟轨道结构高度如下： 项目土质路基（m） 钢轨0.176 扣件高度0.035 轨枕0.22 轨道结构高度0.931 路基地段道岔区有砟轨道结构高度未含路拱高度。铺设新III型混凝土桥枕的路基地段轨道结构高度同相邻路基地段的，其道床厚度相应增加0.02m。 （3）桥梁地段有砟轨道结构高度如下： 项目一般桥梁（m）道岔区桥梁（m） 钢轨0.176 0.176 扣件高度0.01 0.035 桥/岔枕高度0.21 0.22 道床厚度0.37 0.35 轨道结构高度0.766 0.781
（4）隧道地段有砟轨道结构高度如下： 项目一般隧道（m）道岔区隧道（m） 钢轨0.176 0.176 扣件高度0.01 0.035 桥/岔枕高度0.23 0.22 道床厚度0.35 0.35 轨道结构高度0.766 0.781 （5）站场有砟轨道结构高度如下：
新建铁路郑西客运专线工程无砟轨道（专业）道床板钢筋分项工程技术交底 编制： 审核： 审批： 单位：中铁二十三局郑西线轨道项目部 时间：2020年月日
工程概况： 郑（州）西（安）铁路客运专线是规划中徐州至兰州客运专线的中段,我集团公司承担省界至华县北段（ZXZQ05、07标段）的站前工程施工任务。管段工程位于陕西省渭南市境内,线路自豫、陕两省交界处起（DK341+300）,止于华县城北（DK391+500）,线路总长为50.2KM。正线铺设无砟轨道,采用跨区间无缝线路,引进德国旭普林双块式无砟轨道技术,采用旭普林成套施工设备进行机械施工。施工一次成型,一次达标。正线线间距5m；最小曲线半径一般为9000m,困难7000m；限制坡度20‰；速度目标值：设计350km/h,开通200km/h 及以上；列车采用动车组,自动控制,行车指挥方式采用综合调度集中。 1、设计交底 道床板配筋为HRB335级钢筋,规格有? 20 mm、? 16 mm、? 12 mm、? 10 mm与? 25mm等规格型号。道床板主要配筋为18根? 20 mm的纵向配筋（在隧道内圆曲线超高范围内为20根）；在轨枕间距内间隔654mm布置的? 16 mm的横向配筋；桥上每个道床板单元的抗剪凸台位置布设的钢筋笼；路-桥过渡段内的锚固端钢筋；过渡段内道床板与下部结构层之间连接的锚固钢筋；道床板结束端布置的“门”型弯起钢筋,等等。 道床板内纵向配筋在路基和隧道内是一个连续的结构,仅在隧道与一般路基过渡段处及洞内隧道结构的变形缝处道床板设置结构缝位置断开；纵向钢筋在桥上以每块道床板为一个单元,板与板之间断开。纵向钢筋被横向钢筋分为上、下两层筋布置,纵、横向配筋之间绝缘处理。
杭长铁路客运专线HCZJ-II标段无砟轨道工程 编号：2013-02 底座板施工作业指导书 单位：青化山隧道分部 编制： 审核： 批准： 2013年7月30日发布 2013年7月30日实施
目录 1. 编制目的 (1) 2. 编制依据 (1) 3. 施工过程控制 (1) 3.1 施工准备 (1) 3.2 一般规定 (2) 3.3 施工程序 (3) 4. 质量控制及检验 (9) 4.1 质量控制要点 (9) 4.2 质量验收 (9) 4.3 验收程序 (11) 5. 安全及环境要求 (11) 5.1 安全要求 (11) 5.2 环保要求 (12)
中铁十七局集团杭长铁路客运专线HCZJ-II标段 CRTSⅡ型板式无砟轨道底座板施工作业指导书 1. 编制目的 为规范CRTSⅡ型板式无砟轨道底座板施工作业，明确作业流程、操作要点、检验标准，确保工程符合标准规范要求。 2. 编制依据 2.1 《高速铁路轨道工程施工质量验收暂行标准》（铁建设[2010]240号）； 2.2 《客运专线无砟轨道铁路工程施工技术指南》(TZ211-2005)； 2.3 《客运专线铁路CRTSⅡ型板式无砟轨道混凝土轨道板暂行技术条件》（科技基[2008]74号）； 2.4 《铁路混凝土工程施工质量验收补充标准》（铁建设[2005] 160号）和《补充条文》（铁建设[2009]152号）； 2.5 无砟轨道设计文件和设计院技术交底书； 2.6 《无砟轨道工程施工组织设计》。 3. 施工过程控制 3.1 施工准备 3.1.1 组织技术人员学习相关规范和技术标准,审核施工图纸,编制材料计划。对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后持证上岗。
无砟轨道道床板混凝土裂缝成因及处理 摘要：无砟轨道道床板混凝土裂缝能够对工程产生严重的影响，本文通过对无砟轨道道床板混凝土裂缝问题的现状进行研究、分析常见裂缝的成因、列出裂缝的处理方法，对这三方面进行了一个综合的研究。 关键词：混凝土；无砟轨道；裂缝；方法 一、研究无砟轨道道床板混凝土的裂缝问题 一方面，混凝土是一种热传导性能较差的体积敏感的材料；另一方面，道床板会受温度的变化自身也发生变化，会使道床板发生弯曲或者拱起从而产生裂缝。对于道床板混凝土产生变形裂缝的问题，国际上给予了相对的研究和重视。美国混凝土协会中从事研究混凝土、钢筋混凝土及大体积混凝土裂缝研究的207 和224 委员会对设计者提出来对结构进行相关的温度应力计算和配筋的要求；德国的钢筋混凝土结构规范（DIN1045）中在温度变化对结构的影响方面测定了温差计算的取值范围。根据德国的道路和轨道建设的相关规定，在无砟轨道中，双块式的轨枕应和240mm 的混凝土轨道的承载层整体相连；为防止出现裂纹，先将无砟轨道板用钢筋进行整体上的固定，混凝土的配筋量约为8%～9%，这样能够把可能出现的裂缝的宽度限制到0.5mm以内，此做法能够防止钢筋受到腐蚀，并且在混凝土出现裂纹的时候，能够使钢筋继续起到铆定、连接的功能。根据zTv F—st8（德国道路与轨道建设规定中第8 条）中的规定，安装在土质路基上的轨道，在厚度为30era的水硬性混凝土的支撑层上安装轨道承载层，起到控制裂缝不规则形成的作用（水硬性混凝土的支撑层是一种拌合水泥使其加以稳定的支撑层）。 二、无砟轨道道床板混凝土裂缝出现的原因 （一）水泥发生水化热过程 水泥在发生的水化过程中会放出很大的热量，这是混凝土温度明显升高的主要原因。在浇注初期的时候，混凝土的弹性和强度都比较低，对水化过程中的急剧温升产生的应变约束力不大，温度应变约束力当然也就比较小；随着混凝土年数的增加，它的弹性和强度相应地增强，对混凝土温度变化产生的约束力越来越强，就是会产生极大的温度和应变力，如果此时混凝土的抗拉弹性和强度不能够抵抗此时的温度应变力时，就会产生温度裂缝。 （二）内外都产生一定的约束 当混凝土的结构产生温度应变力时，其变形会受到其它一些结构的外约束力和自身不同部位的内约束力，体积越大的结构产生的约束力也越大。和地基浇注在一起的混凝土，在温度变化的情况下受到下部地基的约束，产生外部环境的约束应变力，在温度从最高值开始向下变化的情况下，混凝土产生较大的拉力，如
有砟轨道施工方案 一、编制依据 1.1铁道部颁布《客运专线》（TB10751-2010 J 1147-2011）； 1.2 铁道部颁布《高速铁路路基工程施工技术指南》铁建设[2010]241 号； 1.3 铁道部颁布《铁路混凝土工程施工技术指南》铁建设[2010]241 号； 1.4 铁道部颁布《铁路混凝土工程施工质量验收标准》（TB10424-2010 J 1155-2011）； 1.5《客运专线铁路工程质量安全监控要点手册》工管技[2009]77号； 1.6《铁路工程基本作业施工安全技术规程》（TB10301-2009）； 1.7 武冈城际铁路路基工程施工图及《武冈城际铁路路基工程设计总 说明及详图集》； 1.8《武冈城际客运专线施工图设计文件》； 1.9 建设单位、设计单位、监理单位的相关文件通知； 1.10 设计单位下发的相关路基施工图； 1.11 中铁十六局武冈城际铁路联合体项目部二分部编制的《总体施 工组织设计》。 二、工程概况 1、路基总况 本标段范围内的路基总况见表1-1。
2、各部位设计情况 路基附属设施的设计情况主要包括：拱型骨架、喷播植草、栽植乔灌木、混凝土挡土墙、路基排水工程、接触网支柱基础、综合接地、电缆槽、声屏障及防护栅栏等。 三、有砟轨道施工工艺流程 1、有砟轨道施工基本工艺流程图
四、工艺操作 （一）底层道砟铺设
1、质量标准及检验方法 1）、京沪高速铁路摊铺用道砟应符合《客运专线铁路轨道工程施工技术指南》（TZ211-2005）中特级碎石道砟的材质要求。 检验方法：查验道砟厂建厂检验证书、生产检验证书和产品合格证。 2）、道砟进厂时的粒径级配、颗粒形状及清洁度应符合铁路碎石道砟技术条件的规定。 检验方法：采用筛分、专用量规或特定检验。每5000m3为一批，不足5000 m3时亦按一批计。每批抽检一次。 3）、底层道砟应采用压强不小于160kPa的机械蹍压，道床密度不应低于1.6g/c m3。 检验方法：检算蹍压机械压强，用道床密度仪或灌水法检测。每5km抽检5处。 4）、底层道砟厚度宜为150mm，单线宽度一般为4.5m。砟面应平整，其平整度为10mm/3m，砟面中间不应凸起。 检验方法：目视观察、钢尺、3m靠尺量。每千米各抽检4处。 2、施工准备 1）、上砟前由铺轨单位与路基施工单位共同对路基按设计要求进行检查验收，符合要求后，方可进行铺砟作业。 2）、对路基中线、水平进行复测。 3）、配置摊铺、蹍压机械，各种检测设备，对机械进行安装调试，对检测设备进行检定。
无砟轨道板底座施工质量控制要点 1、梁面接口验收标准桥面清洁度：无灰尘、无杂物、无油渍、无垃圾、整洁有序；桥面高程：0，-20mm ；桥面中线：偏差小于10mm；桥面平整度：5mm/1m ；相邻梁端高差：不大于 10mm； 底座板范围桥面拉毛：均匀，无空白，深度3mm 左右； 2、套筒连接钢筋作业要点 a、连接套筒处于垂直； b、钢筋植入深度满足 1.5cm-2cm ; c、平面位置满足20mm ; d、不满足以上标准时采取补强植筋处理。 3、平面测量放样要点 a、采用评估过的CP M控制点进行线路中线、底座边线放样； b、圆曲线部分以每块板的长度为弦，按平分中矢法布设； c、缓和曲线部分以每块板的长度为弦，按内插法布设； d、根据梁长、梁缝宽度制定轨道板底座布设方案，以墨线标记出底座的轮廓； 4、高程测量放样要点 a、根据线路纵坡和曲线超高值计算轨道板底座顶面高程； b、缓和曲线部分轨道板底座的高程按照超高量内插计算； c、采用评估过的CP m控制点进行高程测量； d、每块底座板的高程控制位置为：距角20cm,向外5cm处; e、经测量、计算后，将测点距模板顶面的距离标记在测点旁； 5、模板设计要点 a底座板侧模采用定型、定尺钢模，下端设可调节高度螺栓； b、底座板模板高度按低于底座板厚度20mm设计，以适应 不同平整度情况；
C、桥梁上模板长度根据每块底座板长度，采用单元单块式， 以适应曲线要求，避免过长变形； d、路基部分模板长度根据设计图制作，施工时注意调整底座板伸缩缝大小； e、梁端桥梁伸缩缝处端模采用加强钢板，要满足刚度要求，要适应梁缝宽度要求； 6、模板安装要求 a、根据模板两侧测量标记点位置及高程，确定模板安装几何位置，并以此挂线立模； b、模板安装精度要求为：平面（中线位置）2mm，高程0、- 5mm，伸缩缝位置5mm，凸型挡台中心位置及间距2mm ； c、模板调整到位后，采用1?2mmL型薄钢板或砂浆垫层在侧模内侧封堵，防止底座板砼“烂根”现象的出现； d、模板采用具有顶进、拉紧作用的双向螺旋丝杆加固，防止变形； e、每次施工长度要求为：桥梁部分必须整孔同时施工，路基部分一次施工长度不能少于设计单元长度； f、底座板侧模内侧必须保证光滑无锈迹，并涂刷脱模剂； g、伸入梁缝部分的底座板应加设底模板，并用腻子等封闭底模板缝隙； h、模板安装要线条平顺，相邻模板错台不超过1mm，接缝严密； 6、伸缩缝安装要点 a、底座板间采用定制低密度板，厚度为20mm ； b、低密度板必须全面贯穿整个底座板横断面，并与梁面密贴，不得出现“悬空”现象，低密度板高度不足时，采取下部接高处理； C、底座板伸缩缝加固必须采用能防位移、防倾倒、防弯曲、 防上浮的固定措施，保证线性顺直；

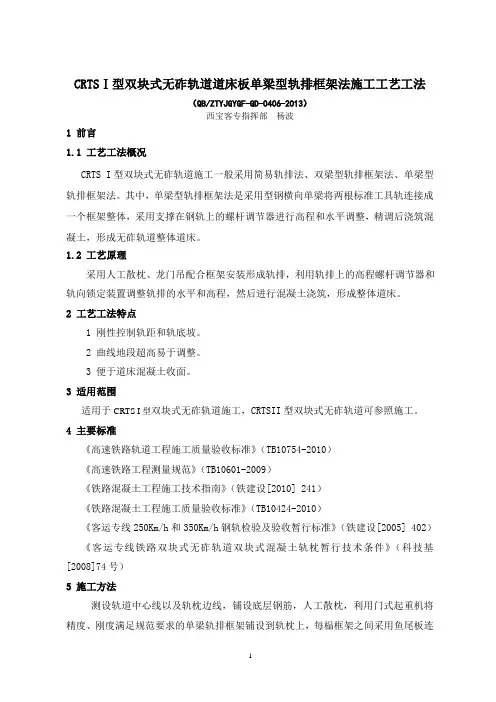

标八工区轨道工程合福铁路闽赣I 编号： 隧道 CRTSⅠ型双块式道床板作业 指导书 单位：京福铁路客专闽赣I标第八工区 编制：杜金峰 审核：刘鹏 批准：卢芝海 2013年4月13日发布 2013年4月15日实施 目录 1、编制目的................................................................................................. 1 2、编制范围................................................................................................. 1
3、作业准备 (1) 4、施工方案的选择 (5) 5、施工程序与工艺流程 (6) 6、锚固销钉 (21) 7、劳动力组织 (22) 8、材料要求 (25) 9、安全措施 (28) 10、质量控制要点 (30) 11、环保控制要点 (33) 京福闽赣Ⅰ标八工区无砟轨道工程 隧道CRTSⅠ型双块式道床板施工作业指导书
1、编制目的 为了规范本工区CRTS I型双块式无砟轨道施工，明确作业流程、操作要点、检验标准，确保施工满足规范要求。 2、编制范围 京福客运专线闽赣I标第八项目部DK426+408～DK438+882.010段三清山隧道、鲁源隧道、茅坞隧道无砟轨道道床板工程。 3、作业准备 3.1内业技术准备 ⑴隧道无砟轨道施工前，线下工程、沉降、CPⅢ测量要通过评估满足技术条件。 ⑵混凝土配合比设计：按照设计要求，道床板采用C40混凝土现场浇筑，目 前，我工区中心试验室已根据混凝土原材料品质、设计强度等级及施工工艺对工作性的要求，通过试配、调整等步骤初步选定了施工用理论配合比。施工期间有关试验及数据采集全部由中心试验室负责（负责人：陈昌连）。 ⑶由项目部总工程师组织技术人员对无砟轨道施工图（新建铁路合福线施工图隧道CRTSI型双块式无砟轨道结构设计图》（图号：合福施图（轨）-24））进行审核，参加京福公司组织的设计交底，澄清有关技术问题。组织学习规范和技术标准（高速铁路轨道工程施工技术指南、高速铁路轨道工程施工质量验收标准）。⑷人员培训分两级进行培训，首先由项目部组织对项目部管理人员和现场技术人员进行培训，然后由项目部对项目部本级管理人员及施工作业人员进行系统培训。培训教材主要为施工作业指导书，培训内容包括轨排框架法无砟轨道施工内容、工艺流程、施工方法、物流组织、工序质量控制标准及验收检验方法、注意事项等。培训结束后，所有人员经考试合格后方可参加无砟轨道的施工。 1． ⑸制定施工安全、质量保证措施，提出大型设备失稳、安全用电、高空坠落等应急预案。 ⑹编制完成无砟轨道实施性施工组织设计和开工报告。 3.2外业技术准备 （1）对隧道调平层，过轨管线，四电接口等进行验收，合格后方可进行道床板施工。 （2）完善施工道路的通行条件，包括道路长度、宽度、坡度、转弯半径、会车点位置、通道出入口的具体位置等,满足无砟轨道施工需要。 （3）根据混凝土拌合站的具体位置及供应能力，合理规划施工段落。 （4）双块式预制轨枕已运至现场并按要求存放。 （5）通过试验确定符合技术要求的配合比。 （6）施工机具、工装设备、辅助材料、劳动力配置到位。 A、人员进场：目前，管理人员已全部进场，施工作业人员的录用从具有原大西客运专线无砟轨道施工经验的队伍中抽调，4月5日前全部进场。 B、施工设备、机具及材料进场：无砟轨道施工用设备、机具于3月25日前全部进场，安装调试完成后报请监理工程师验收；材料于3月25日前全部进场，按
技术交底书 技术交底书道床板模板施工表格编号 项目名称中铁十局郑万铁路河南段项目部三分部第1页 共3页 交底编号号 工程名称刁河特大桥 设计文件图 郑万豫施（轨）02 号 施工部位桥上CRTSI型双块式无砟轨道 交底日期2017.06.20 一、编制依据 1.1设计图号：《郑万豫施(轨)-02》 1.2高速铁路轨道工程施工技术指南（铁建设[2010]241号） 1.3高速铁路轨道工程施工质量验收标准（TB 10754-2010） 二、编制目的及使用范围 指导现场无砟轨道施工，明确施工流程、操作要点及施工参数。 适用于新建郑州至万州铁路河南段站前工程ZWZQ-9标段刁河特大桥CRTSI型双块式无砟轨道施工。 三、施工安排 无砟轨道施工采用平行流水作业，合理安排每道工序，保证工序紧密衔接。即：根据标段施工计划，道床板纵横模板专门设计定做整体钢模板，模板刚度、平整度必须满足保证结构尺寸的要求。桥梁上道床板施工时，纵横模板体系与轨道框架为成套设备，但独立于轨道排架的调整体系，模板高度为32cm，其中纵向模板出厂前统一编号，与轨排框架配套；横向模板由两块面板组成。每个作业区段连续多个道床板底层钢筋绑扎完成后即可安装模板。
四、施工程序与工艺流程 4.1施工程序 场地清理→测量放样→钢筋绑扎→纵横向模板修整安装→纵横向模板调直固定→凹槽模板安装固定。 4.2工艺流程 ①模板安装前先检查模板平整度及清洗、脱模剂涂刷情况，修整或更换损坏或弯折的模板。 ②钢筋绑扎完成后即可先安装纵向模板，待纵向模板支设固定完成后，再将横向模板通过连接装置调整固定在纵向模板上。纵向模板下部设有可调高螺栓支柱支撑于桥梁面上，模板高度以包住底座混凝土5cm 为宜；在外侧采用“两撑一拉”加固方法，朝向桥梁中心的撑拉杆斜向支撑于锚固在梁面上的纵向槽钢上，朝向防撞墙一侧通过设计一种支撑于防撞墙内侧面的“T”型底座板用于撑拉，调整后必须保证工作面垂直于水平面，并严格进行加固，防止混凝土施工过程中的变形和移位。横向模板通过其上部连接装置与纵向模板连为一体。 ③模板通过调整后必须保证工作面垂直于水平面，模板底部密贴于底座板顶面，如有缝隙时，采用玻璃胶或双面胶进行封堵严密。混凝土初凝前后各2h内分两次轻提横向模板，以便能顺利取出 ④模板安装、调整、固定后，要求模板光洁、平整、色泽一致、拼缝整齐，缝宽不得大于1mm。在模板设计标高位置贴上双面胶标记来控制混凝土面高程。 ⑤混凝土浇筑后达到设计强度，拆除工具轨之后才可拆除模板，侧模拆除时先松掉模板斜撑和卡扣，在拆除纵横向模板，拆除时禁止损伤底座板棱角，严禁抛扔模板，不允许采用猛烈敲打然后强扭等方法拆除模板。模板拆除后及时清理模板及桥面混凝土残渣，做到整齐堆放，桥面干净。模板要统一放置，修整、打磨以备下个工作循环使用。
5.4.1.有砟轨道的铺设 拟计划在同江北换装场设置一处铺架基地，标准轨采用铁路铺轨机铺设轨排，轨排铺设后先采用人工整道调整线路状态，然后采用机械进行补砟，采用换轨车进行长轨换铺，大机进行捣固整道；待线路达到初稳定状态后，进行长轨焊接和应力放散锁定施工，最后再进行大机养整道，按照线路设计要求，计划进行6遍机械捣固和6遍动力稳定，达到线路开通时速。 5.4.1.1.换铺法 换铺法铺轨施工工艺：施工准备→铺底层道砟→铺轨排→上砟整道→换轨车换轨→上砟整道→单元轨节焊接→大机整道→应力放散及无缝线路锁定→轨道整理及打磨→轨道检测及验收。 5.4.1.1.1.施工准备 ⑴铺砟前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺砟前路基面检查，复测线路中桩、基桩及路基面高程，形成交接记录。 ⑵对砟场建场检验、生产检验的有效性进行评估，检查出厂检验报告。底砟进场前应对其品种、外观等进行验收，其质量应符合现行《铁路碎石道床底砟》（TB/T2897）规定。 ⑶底砟进场时应对其杂质含量和粒径级配进行检验。 5.4.1.1.2.铺底层道砟 桥面底砟铺设采用汽车将道砟运于梁面上，人工配合装载机将道砟摊平，不可成堆，方便铺设轨排。
普通路基段利用既有便道及正线路基将道砟通过汽车运送到路基上，采用推土机、挖掘机摊铺平整，压路机压实，人工配合机械进行整平。 预铺后的底砟砟面应平整，其平整度应满足铺轨需要，砟面中间不得凸起。底砟摊铺压实后道床密度不小于1.6g/cm3。 5.4.1.1.3.轨排铺设 采用机械进行轨排铺设。 (1)组立倒装龙门架：倒装龙门架组立在基底坚实，线路坡度≯10‰的直线地段和半径≮1000m的曲线线路上，基底要整平夯实并垫放至少两层木枕。组立好的龙门架腿底宜高出轨面250mm以上，抬重梁底距轨面的净空须在5300mm以上，保证运轨排车及2号车能自由通过。两边支腿保持水平，误差≯4mm，左右支腿与线路中心的距离保持相等，误差≯10mm。 (2)装轨排到2号车上：机车推送轨排车至龙门架下对位，挂钩，吊起轨排组。起吊高度以2号车能安全通过为准，并检查两侧无障碍物时，机车牵引轨排列车退出龙门架，同时2号车自行驶入吊有轨排龙门架下，落下轨排组，摘去吊钩。2号车装上轨排组后，进行临时加固，检查拖轨防溜措施及车体两侧无碰挂后，即可运行至指定位置。 (3)吊铺轨排：吊轨小车在预定位置落下吊钩，挂好轨排并起吊前行，当后端与已铺轨排前端相错0.1m左右时，开始下落，距砟面约0.3m时，稳住轨排，对正中线，后端下落与已铺轨排连接，预留好轨缝，轨排就位摘钩。继续下一节轨排铺设：吊轨小车升回到指定
向莆铁路无砟轨道技术、管理试卷 （满分100分，考试时间：90分钟） 单位：姓名：成绩： 一、单项选择题：（每题3分，小计45分） 1、双块式轨枕堆放层不宜超过（D）层。 A、6 B、8 C、10 D、12 2、隧道基础沉降观测，是在隧底工程完成后3个月为观测期限，第一个月的观测周期及频次为（C）。 A、1次/2周 B、2次/周 C、1次/周 3、轨道几何状态测量仪应具有提供轨距、水平等信息的检定界面，其中轨距和水平的数据有效位数为（B）。 A、0.05mm B、0.01mm C、0.1mm D、0.05mm 4、CRTSⅠ型双块式无砟轨道道床混凝土强度达到（A）后，方准拆除轨道排架或支撑架。 A、5Mpa B、8Mpa C、10Mpa 5、CRTSⅠ型双块式无砟轨道轨排组装铺设，轨距允许偏差值为（B），变化率不得大于（B）。 A、±0.5mm，0.5% B、±1mm，1% C、±1mm，2% D、±2mm，1% 6、CRTSⅠ型双块式无砟轨道轨排组装铺设，水平允许偏差值为（D）。A、2mm B、1.5mm C、0.5mm D、1mm 7、CRTSⅠ型双块式无砟轨道轨排组装铺设，轨向和高低允许偏差值（10m弦测）为（A）。 A、2mm B、1.5mm C、1mm D、0.5mm 8、CRTSⅠ型双块式无砟轨道轨排的轨枕间距允许偏差为（B）。 A、±2mm B、±5mm C、±6mm D、±8mm 9、CRTSⅠ型双块式无砟轨道轨排组装铺设，轨道中线允许偏差值为（B）。 A、1mm B、2mm C、3mm D、5mm 10、CRTSⅠ型双块式无砟轨道轨排组装铺设，线间距允许偏差值为（B）。A、 2 +mm B、 5 +mm C、 5 - mm D、 2 - mm 11、CRTSⅠ型双块式无砟轨道轨道床板模板安装，中线允许偏差值为（B）。 A、1mm B、2mm C、3mm D、5mm 12、CRTSⅠ型双块式无砟轨道轨道床板模板安装，宽度允许偏差值为（C）。 A、±1mm B、±3mm C、±5mm D、±7mm 13、CRTSⅠ型双块式无砟轨道轨道床板外形尺寸，中线位置允许偏差值为（B）。 A、1mm B、2mm C、3mm D、5mm 14、CRTSⅠ型双块式无砟轨道轨道床板外形尺寸，伸缩缝位置允许偏差值为（C）。 A、±1mm B、±3mm C、±5mm D、±7mm 15、CRTSⅠ型双块式无砟轨道轨道床板外形尺寸，平整度（1m尺量）允许偏
无砟轨道施工现场存在问题及处理方案 1、梁面钢筋网片未进行覆盖，现场随意堆放，部分网片锈蚀严重。处理方案：对梁面钢筋网片进行覆盖，统一规划后集中存放。 2、底座板养生用棉被颜色不统一，堆压砂袋随意堆放。 处理方案：堆压砂袋建议采用京沪项目使用的白色袋子，规格统一，摆放位臵固定，保证美观。棉被在使用过程中尽量将颜色一致的铺设在相邻位臵，后续物质部门采购统一时尽量做到颜色统一。 3、施工班组未严格按照作业指导书施工，存在模板安装后才进行植筋作业等违规作业的情况。 处理方案：施工班组严格按照作业指导书的施工流程进行作业，现场管理人员加强管控，上道工序未完成坚决不允许进入下道工序。 4、施工现场未及时清理，各种钢筋、模板、扣件及小型材料、机具配件随意堆放。 处理方案：施工过程中，安排专人及时对施工区域进行清理，各种钢筋、模板、扣件及小型材料、机具统一存放，部分物件可加工移动储存箱进行存放，保证现场整洁有序。 5、植筋作业过程中，需加强现场管控，保证植筋深度及质量。 处理方案：质检人员及现场管理人员加强过程控制，发现不合格立即进行整改，杜绝质量隐患。 6、底座板模板拆模后使用车辆拖行至下一施工部位，且部分模板未
经打磨，直接涂刷脱模剂。 处理方案：模板拆除后使用车辆统一运输至下一施工部位，严禁直接在桥面上拖行，所有模板必须打磨干净后方可涂刷脱模剂，否则禁止使用。 7、浇筑混凝土前，底座板施工区域存在清理不彻底的现象。 处理方案：在浇筑混凝土前，建议采用高压水枪、鼓风机或吸尘器进行彻底清理，保证底座板施工质量。 8、隔离层铺设完成后，现场随意踩踏，导致隔离层部分区域被污染。处理方案：隔离层铺设完成后，严禁现场施工人员随意踩踏，建议在施工区域设臵警示标语，保证隔离层施工质量。 9、底座板混凝土浇筑存在洒水抹面现象。 处理方案：质检员与现场管理人员严格控制抹面过程，抹面须进行至少四次，禁止洒水抹面。 10、现场管理人员及施工人员未佩戴安全帽。 处理方案：安质部及架子队每天进行巡查，未佩戴安全帽的按相关管理办法进行处罚。 请安质部牵头，工程部配合，根据近期发现的问题按照以上格式增加，整理好后下发至施工现场
拟计划在同江北换装场内设置一处铺架基地，标准轨采用铁路铺轨机铺设轨排，轨排铺设后先采用人工整道调整线路状态，然后采用机械进行补砟，采用换轨车进行长轨换铺，大机进行捣固整道；待线路达到初稳定状态后，进行长轨焊接和应力放散锁定施工，最后再进行大机养整道，按照线路设计要求，计划进行6遍机械捣固和6遍动力稳定，达到线路开通时速。 换铺法 换铺法铺轨施工工艺：施工准备→铺底层道砟→铺轨排→上砟整道→换轨车换轨→上砟整道→单元轨节焊接→大机整道→应力放散及无缝线路锁定→轨道整理及打磨→轨道检测及验收。 施工准备 ⑴铺砟前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺砟前路基面检查，复测线路中桩、基桩及路基面高程，形成交接记录。 ⑵对砟场建场检验、生产检验的有效性进行评估，检查出厂检验报告。底砟进场前应对其品种、外观等进行验收，其质量应符合现行《铁路碎石道床底砟》（TB/T2897）规定。 ⑶底砟进场时应对其杂质含量和粒径级配进行检验。 铺底层道砟 桥面底砟铺设采用汽车将道砟运于梁面上，人工配合装载机将道砟摊平，不可成堆，方便铺设轨排。
普通路基段利用既有便道及正线路基将道砟通过汽车运送到路基上，采用推土机、挖掘机摊铺平整，压路机压实，人工配合机械进行整平。 预铺后的底砟砟面应平整，其平整度应满足铺轨需要，砟面中间不得凸起。底砟摊铺压实后道床密度不小于1.6g/cm3。 轨排铺设 采用机械进行轨排铺设。 (1)组立倒装龙门架：倒装龙门架组立在基底坚实，线路坡度≯10‰的直线地段和半径≮1000m的曲线线路上，基底要整平夯实并垫放至少两层木枕。组立好的龙门架腿底宜高出轨面250mm以上，抬重梁底距轨面的净空须在5300mm以上，保证运轨排车及2号车能自由通过。两边支腿保持水平，误差≯4mm，左右支腿与线路中心的距离保持相等，误差≯10mm。 (2)装轨排到2号车上：机车推送轨排车至龙门架下对位，挂钩，吊起轨排组。起吊高度以2号车能安全通过为准，并检查两侧无障碍物时，机车牵引轨排列车退出龙门架，同时2号车自行驶入吊有轨排龙门架下，落下轨排组，摘去吊钩。2号车装上轨排组后，进行临时加固，检查拖轨防溜措施及车体两侧无碰挂后，即可运行至指定位置。 (3)吊铺轨排：吊轨小车在预定位置落下吊钩，挂好轨排并起吊前行，当后端与已铺轨排前端相错0.1m左右时，开始下落，距砟面约0.3m时，稳住轨排，对正中线，后端下落与已铺轨排连接，预留好轨缝，轨排就位摘钩。继续下一节轨排铺设：吊轨小车升回到指定位置，进行下节轨排的铺设。铺轨过程中，检查轨排的铺设里程与设
无砟轨道底座板施工建设总结 一、工程概况 1、工程围 新建京沪高速铁路土建工程JHTJ-3标段大汶河特大桥工程（起迄里程：DK475+117.45～DK496+265.27）位于市岱岳区和宁阳县，全长21.148km。 2、底座板概述 底座板是CRTS-Ⅱ型无砟轨道板的支撑基础和结构元件，通过底座板可以作出轨道超高设置。底座板通过由土工布和薄膜构成的滑动层铺设在桥梁上，底座板宽2.95m，直线段平均厚度为200mm，曲线地段根据超高设计情况计算确定，长尾通桥连续，是一块配置非预应力钢筋的钢筋混凝土板带。底座板通过梁上剪力齿槽的剪力构件与梁体剪切连接。 根据设计要求，大汶河特大桥设置临时端刺施工，即底座板划分为常规区和临时端刺区。每个单元段4～5km，相应底座板分别设置钢板连接器后浇带和齿槽后浇带。 常规区为一与桥面有剪切连接的底座板结构，常规区长度不限，但至少10跨梁，简支梁区每100m～150m布置一处钢板连接器后浇带(BL1)，浇筑时预留50cm宽后浇带。同时每孔简支梁上方的剪力齿槽区混凝土暂不浇筑，设置齿槽后浇带(BL2)，67.8cm宽。连续梁上支座板两固定连接之间设置1个后浇带，且后浇带与任一固定连接处的距离不大于75m。连续梁相邻各两孔简支梁跨中设置钢板连接器后浇
带，剪力齿槽区域混凝土与底座板一起浇筑。 临时端刺约800米，为一与桥面临时无剪切连接的底座板结构，对称分布于常规区前后两侧，临时端刺分五段，从靠近常规区一侧起依次为LP1(220±10m),LP2(220±10m,LP3(100±10m), LP4(130±10m),LP5(130±10m),各段之间跨中采用钢板连接器连接，在临时端刺中依次命名为K0，J1，J2，J3，J4，K1。临时端刺与梁端齿槽部分只进行钢筋连接，浇筑时预留67.8cm宽剪力齿槽后浇带。 常规区、临时端刺布置图 按照上述定义要求，每个施工单元至少1920m(800+320+800)，一般4～5km为宜，同时划分时要遵守以下条件和原则： ①施工单元要根据作业面布置情况事先统一规划，确定相邻作业面拉顺序和分工责任； ②常规区两个相邻后浇带之间距离不大于160m； ③临时端刺不能设置在连续梁上，且距连续梁至少两孔简支梁； ④左右线临时端刺布置要错开两孔梁； ⑤钢板连接器与剪力齿槽间距≤75m； ⑥未与梁剪切连接的长度≤150m； ⑦钢板连接器距梁缝间距≥5m;
路基道床板技术交底 1编制范围 新建XXXXX线(里程) 路基段道床板施工. 2施工准备 2.1 基支承层已经施工完成; 2.2 CPⅢ控制网已经建立测量完成; 2.3 基沉降变形观测通过评估; 2.4 种材料选定并到场,工具轨、模板、轨检车、轨排架及其他工装机具均到场; 2.5 施工人员充足. 3 施工工具 起道机、钢轨钻机、电动扳手、竖向调整丝杆、电焊机、钢筋弯曲机、方尺、道尺、线锤、悬线等等. 4 施工机具 4.1 施工流程 检查路基混凝土支承层→测量放线定位→钢筋的摆放及绑扎→轨排组装→轨排初始定位及固定→接地→模板安装→混凝土浇注→混凝土养护. 4.2 具体操作步骤 4.2.1 检查路基混凝土支层 在路基道床板钢筋铺设施工前,测量人员将对路基混凝土支承层平面位置及高程进行复测,混凝土支承层高程及厚度必须满足设计要求,监理确认无缺陷并同意验收后方可进行下一步工作. 4.2.2 钢筋摆放及绑扎 混凝土道床板的钢筋分两部分：道床板顶层钢筋：在轨枕的钢筋桁架之上;道床板底层钢筋：钢筋桁架之下. (1)测量放样 测量人员定出主要点位后,现场管理人员根据点位安排人员在支承层上定出道床板轮廓、轨枕摆放位置及钢筋摆放位置. (2)道床板布置、钢筋加工及绑扎 底层钢筋绑扎 在轨枕铺设之前进行底层钢筋的绑扎,钢筋运至现场后连续道床板钢筋严格按照图纸进行绑扎,要注意钢筋之间的绝缘,除接地钢筋需焊接连通外,其他钢筋接触位置均采用绝缘夹隔开,必须保证绝缘性能.底层钢筋不与轨枕桁架钢筋接触,绑扎时要注意保护层厚度必须满足设计要求. 上层钢筋绑扎 在轨枕铺设及轨排组装初始定位之后进行上层钢筋的绑扎,钢筋运至现场后连续道床板
新建铁路 西安至成都客运专线（四川段）XCZQ-4标 CRTS I型双块式无砟轨道 底座板施工技术交底 编制: 复核: 审核: 中铁五局西成铁路客运专线工程指挥部第四项目部 二O—五年六月 CRTS I型双块式无砟轨道底座板施工技术交底
1、编制依据 1.1西成客专施轨-12 (EY) 1.2高速铁路轨道工程施工质量验收标准(TB10754-2010) 1.3高速铁路轨道工程施工技术指南(铁建设【2010 ] 241号) 2、适用范围 本作业指导书适用于新建西成铁路客运专线四川段XCZQ-4、5标无砟 轨道桥梁底座施工。 3、作业准备 3.1、内业技术准备 无砟轨道施工前组织技术人员阅读、审核施工图纸，明确有关技术问题，熟悉规范和技术标准。在无砟轨道施工开工前组织管理及技术人员认真学习实施性施工组织设计，制定施工安全保证措施，提出应急预案。对施工作业人员进行技术交底和上岗前技术培训，考核合格后持证上岗。 3.2、外业技术准备 桥梁必须完成沉降评估后方可进行无砟轨道施工。桥上无砟轨道底座施工前，组织技术人员必须对桥面高程、中线位置测量复核验收，确保满足设计要求。桥上CP皿点完成测设后，组织技术人员对CP皿点进行测设复核，经过测量复核，确定CP皿点准确后方可进行底座施工。 4、技术要求 4.1底座板结构尺寸 桥上无砟轨道直线段底座板横向宽度2800mm，直线段厚度210mm ,
每个底座板中间设置2个凹槽，凹槽上口长1022mm 、宽700mm ，下口 长 1000mm 、宽 678mm,深度 110mm 。 如图1所示。 图1直线段底座布置图 桥上无砟轨道曲线段底座板横向宽度 2800mm ，桥上无砟轨道曲线段 的超高是通过底座实现，曲线段底座厚度根据超高不同而不同，本标段最 大超高H=90mm ，横断面呈梯形，各端点相对轨底高度可与直线段各端点 相对轨底高度按线型变化计算，如图 2所示。通过不同超高计算，实现无 砟轨道曲线和缓和曲线的轨道布置形式，如图 3所示。 轨道中心线 - -725 ,642 ] ” 50i * ,506 505 ■ 642 Z - 钢轨 皿逆床-2S5 C40底座 -51S 5% - " _-r ~.——== = = = 町-湖杵 SK-2双块式轨枕 预埋钢筋及套俺
XXXX铁路XXXXXX标无砟轨道工程 编号：CRTSⅠ型双块式无砟轨道 施工作业指导书 单位： 编制： 审核： 批准： 2013年8月1日发布 2013年8月1日实施
道床板施工作业指导书 1 适用范围 本作业指导书适用于新建XXXX铁路XXXXXX标段无砟轨道道床板施工, 主要施工内容包括：拉毛（支承层、路基底座以及隧道仰拱填充），无砟轨道粗调、精调，道床板钢筋、模板、混凝土，路基端梁。 2 作业准备 2.1内业技术准备 ⑴施工前组织技术人员认真学习施工组织设计，阅读、审核施工图图纸，充分了解设计意图，澄清有关技术问题，熟悉技术规范和技术标准，制定安全保证措施和应急预案。 ⑵组织技术人员并掌握施工相关规范、规程、标准、技术条件、细则、指南等、选定混凝土配合比。 ⑶对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。 ⑷完成线下基础工程沉降变形观测并通过评估。 ⑸编制实施性施工组织设计、作业指导书、精调方案及开工报告，并上报相关部门审批，建立内部完善的内控体系，并组织学习。 2.2外业技术准备
⑴上道工序质量符合设计要求。 ⑵道床板施工用钢材、水泥等原材料已进场并通过验收。 ⑶道床板施工所需龙门吊、轨排框架、轨件小车等设备仪器已进场并通过验收。 ⑷对线下工程进行彻底排查，安排第三方检测，检查工程实体质量尤其是隧道拱顶脱空、结构尺寸偏差、混凝土实体强度偏差、混凝土外观缺陷、盘点接口工程、测试接地端子电阻、试穿过轨管线、处理渗漏水等，通过补注浆等措施提前妥善整改处理排查及检测发现的缺陷并完成复测。 ⑸配合设计完成CPⅠ、CPⅡ精密测量控制网布设、测量，组织对设计院CPⅡ测量成果进行复测，报设计院确认，完成新网下的线路拟合；组织对CPⅢ轨道控制网进行布设、测量，并报审通过评估。 ⑹混凝土拌合站已重新通过验收。 3技术要求 ⑴路基地段在浇注道床板混凝土前，应对混凝土支承层（底座）顶面进行清洁，严禁表面有覆土或其他杂物，表面须提前洒水预湿，并保持几小时的湿润状态但无多余的水。 隧道地段施工时首先应将隧道内仰拱回填层表面拉毛或凿毛处理，并用水冲洗干净。在浇注道床板混凝土前，应对仰拱回填层表面进行清
