ATN系列综合多业务接入设备彩页

OPCOM3500E MSAP综合业务接入平台OPCOM3500E-12OPCOM3500E-6产品概述OPCOM3500E是面向客户专线业务和宽带IP数据业务的综合业务接入平台（MSAP），定位于城域网边缘接入层。

OPCOM3500E在线路侧可提供SDH 155M/622M上行，同时还可提供GE上行，支持SDH/MSTP、IP城域网的双向承载，用户侧提供SDH、PDH、以太、PCM、G.SHDSL等各种接入方式，灵活满足运营商各类大客户、中小商业客户、3G和NGN的接入需要。

OPCOM3500E利用155M/622M光口替代大量传统PDH设备的E1电口或光纤收发器以太网电口，解决E1线或五类线缆过多而带来故障点多、维护成本高的问题；通过将E1、V35、以太网等业务转化成VC12进行汇聚收敛和统一调度，为方便灵活的进行业务配置，提高业务开通效率创造了条件；由于实现了设备和端口的高密度集成，减少了局端PDH、协转、光纤收发器、G.SHDSL等设备的机房空间占用成本；OPCOM3500E将SDH完善的OAM管理功能和瑞斯康达独特的远端网管RC.LINK技术相结合，实现对接入层设备的全程网管，提高运营商对接入层网络的管理控制能力。

OPCOM3500E系列产品目前可提供OPCOM3500E-12和OPCOM3500E-6两款产品，其中OPCOM3500E-12主要面向大容量客户接入，OPCOM3500E-6主要面向密度相对较低，容量较小的边缘局点。

功能特点1．支持16×16VC4或1008×1008VC12的交叉能力；2．基于电信级的产品设计，支持群路盘1＋1备份，实现群路、交叉和时钟模块的热备份；双电源热备份和负荷分担；支持支路盘的1+1保护；采用SFP热插拔光接口及板卡全面热插拔设计；3．背板提供SDH、以太两套总线，因此线路侧在提供STM-1/STM-4上行的同时，提供2路GE上行；4．支持SDH通道和复用段保护，可实现多种网络拓扑，包括点到点、链型、环型和环带链等；5．支持EOS功能，采用GFP、LAPS封装协议，支持LCAS功能，可与主流MSTP厂商设备兼容对通；6．单个子框最大支持160路E1或80路以太网接入；7．可与Raisecom以太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCM、SDH多业务光端机等产品实现互通和远端网管；8．支持内置DCN网管通道，解决运营商DCN网对接入层覆盖不足的问题；支持多个子框的网管级联；9．提供内置误码仪功能和远端设备掉电告警功能；10．支持以太网环路检测功能；11．支持网管平台对本地设备板卡和远端设备的软件在线升级功能；技术参数设备单板单元功能远端对通设备SDH接口单元光群路盘STM1-M提供2路上联STM1接口（SC）支持1+1设备保护内置16×16 VC4/1008×1008VC12交叉模块任何标准SDH设备（STM1接口）OPCOM310*系列RC95*-GESTM1系列光支路盘STM1-S 提供2路155M SDH接口(SC)PDH接口单元电支路盘16E1提供16路E1，可选75/120Ω接口——光支路盘240H×2提供2路8E1带宽的PDH光口（SC接口）RC800－240B/120B/60B/30B系列光端机120H×4提供4路4E1带宽的PDH光口（SC接口）RC800－240B/120B系列光端机30×8提供8路单E1带宽的PDH光口（SC接口）RC85X及PCM系列产品P240EOS提供8E1+FE业务接入FE支持GFP/LAPS封装提供1＋1光口保护RCMS2811系列以太网复用器（可扩展V35子卡）120EOS×4 提供4路4E1+FE业务接入FE支持GFP/LAPS封装RCMS2811系列以太网复用器（可扩展V35子卡）P240FE 提供8E1+FE业务接入FE本地通过电口下业务提供1＋1光口保护RCMS2811系列以太网复用器EOPDH 单元电支路盘EOP-FEE1×8提供8路100BASE-FX以太网电口——光支路盘EOP-FXE1×8提供8路100BASE-FX以太网光口（SFP接口）RC500/600系列以太网收发器汇聚盘EOP-FE8E1提供一个10/100BASE-TX以太网电口，支持8路2M带宽的以太网汇聚RJ45接口，E1侧可实现RC951/952/953等协转的汇聚EOS 单元光支路盘EOS-8FX提供8路100BASE-FX以太网光口（SFP接口）支持GFP/LAPS封装RC500/600系列以太网收发器电接口盘EOS-8FE提供8路10/100BASE-TX以太网电口支持GFP/LAPS封装协议——汇聚盘8EOS-FE/FX提供一个FE电口/光口，汇聚8路VCG通道光口远端可对应光纤收发器以太网交换业务盘ESW-2GE提供2个GE口（光/电口可选）实现其他板位的FE接口到2个GE的汇聚，适用于OPCOM3500E-12——MS3-ESW-2GE提供2个GE口（光/电口可选）实现其他板位的FE接口到2个GE的汇聚。

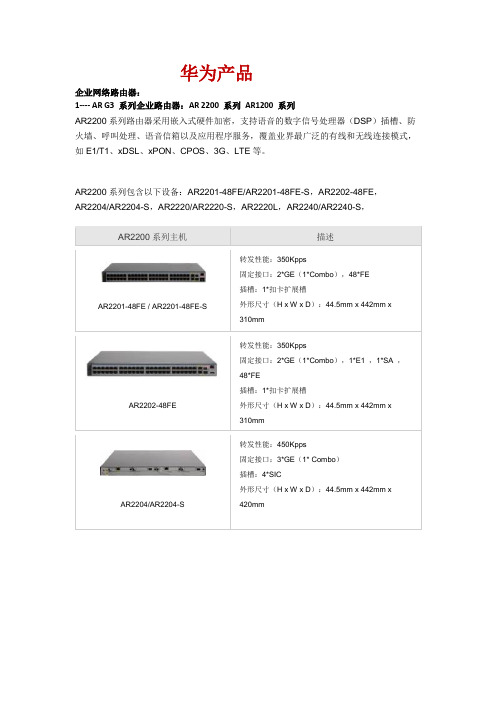

华为产品企业网络路由器：1---- AR G3 系列企业路由器：AR 2200 系列 AR1200 系列AR2200系列路由器采用嵌入式硬件加密，支持语音的数字信号处理器（DSP ）插槽、防火墙、呼叫处理、语音信箱以及应用程序服务，覆盖业界最广泛的有线和无线连接模式，如E1/T1、xDSL 、xPON 、CPOS 、3G 、LTE 等。

AR2200系列包含以下设备：AR2201-48FE/AR2201-48FE-S ，AR2202-48FE ，AR2204/AR2204-S ，AR2220/AR2220-S ，AR2220L ，AR2240/AR2240-S ，AR2200系列主机描述AR2201-48FE / AR2201-48FE-S转发性能：350Kpps固定接口：2*GE （1*Combo ），48*FE插槽：1*扣卡扩展槽外形尺寸（H x W x D ）：44.5mm x 442mm x 310mm AR2202-48FE转发性能：350Kpps固定接口：2*GE （1*Combo ），1*E1 ，1*SA ，48*FE插槽：1*扣卡扩展槽外形尺寸（H x W x D ）：44.5mm x 442mm x 310mmAR2204/AR2204-S转发性能：450Kpps固定接口：3*GE （1* Combo ）插槽：4*SIC外形尺寸（H x W x D ）：44.5mm x 442mm x 420mmAR3200系列企业路由器是华为公司推出的新一代网络产品，其秉承了华为在数据通信、无线通信、PON接入及软交换领域的深厚积累，并依托于自主知识产权的VRP平台，提供包括有线和无线的Internet接入、专线接入，PBX、融合通信及安全等功能，广泛部署于大中型园区网出口、大中型企业总部或分支等场景。

AR3200系列路由器采用嵌入式硬件加密，支持语音的数字信号处理器（DSP）插槽、防火墙、呼叫处理、语音信箱以及应用程序服务，覆盖业界最广泛的有线和无线连接模式，如E1/T1、xDSL、xPON、CPOS、3G等。

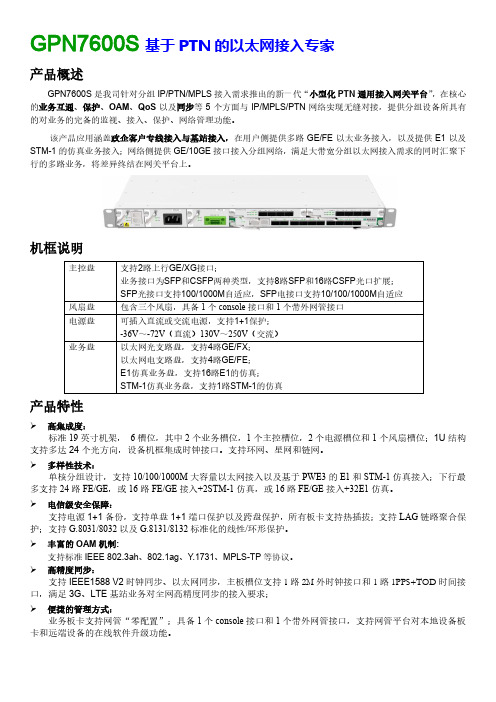

产品概述GPN7600S是我司针对分组IP/PTN/MPLS接入需求推出的新一代“小型化PTN通用接入网关平台”，在核心的业务互通、保护、OAM、QoS以及同步等5个方面与IP/MPLS/PTN网络实现无缝对接，提供分组设备所具有的对业务的完备的监视、接入、保护、网络管理功能。

该产品应用涵盖政企客户专线接入与基站接入，在用户侧提供多路GE/FE以太业务接入，以及提供E1以及STM-1的仿真业务接入；网络侧提供GE/10GE接口接入分组网络，满足大带宽分组以太网接入需求的同时汇聚下行的多路业务，将差异终结在网关平台上。

机框说明产品特性高集成度：标准19英寸机架，6槽位，其中2个业务槽位，1个主控槽位，2个电源槽位和1个风扇槽位；1U结构支持多达24个光方向，设备机框集成时钟接口。

支持环网、星网和链网。

多样性技术：单核分组设计，支持10/100/1000M大容量以太网接入以及基于PWE3的E1和STM-1仿真接入；下行最多支持24路FE/GE，或16路FE/GE接入+2STM-1仿真，或16路FE/GE接入+32E1仿真。

电信级安全保障：支持电源1+1备份，支持单盘1+1端口保护以及跨盘保护，所有板卡支持热插拔；支持LAG链路聚合保护；支持G.8031/8032以及G.8131/8132标准化的线性/环形保护。

丰富的OAM机制:支持标准IEEE 802.3ah、802.1ag、Y.1731、MPLS-TP等协议。

高精度同步：支持IEEE1588 V2时钟同步、以太网同步，主板槽位支持1路2M外时钟接口和1路1PPS+TOD时间接口，满足3G、LTE基站业务对全网高精度同步的接入要求；便捷的管理方式：业务板卡支持网管“零配置”；具备1个console接口和1个带外网管接口，支持网管平台对本地设备板卡和远端设备的在线软件升级功能。

平台特点图1 通用接入网关平台系统网络位置图●小型化HUB-PTN-A设备，满足基站端以太网汇聚需求GPN7600S平台满足《中国移动集团客户接入PTN设备技术规范》中关于基站侧单核心小型化PTN设备的定义，主要放置在基站机房扩充分组网下行光口资源，能够实现分组业务（PTN、智能分组终端等）无缝接入。

1 主题：侃侃“SDH、MSTP、ATN、PTN、OTN”的差别发表于：2013-04-16 17:01 浏览（1077 ）标签：看到一篇有关SDH、MSTP、ATN、PTN和OTN的文章，之前也有人问到，贴出来大家一起看看，希望有人帮忙补充一下，多谢！-----首先要说的是TDM的概念，TDM就是时分复用，就是将一个标准时长（1秒）分成若干段小的时间段（8000），每一个小时间段（1/8000=125us）传输一路信号；SDH系统的电路调度均以TDM为基础，所以看到很多人说SDH业务就是TDM业务，就是传统的电路调度，是有理论依据的；但在SDH大红大紫的时候，另一场“以太网和ATM”（ATM不是取款机哟，是53字节的异步传输模式）大战中，以太网取得全面胜利，从而以太网大行其道，其中又以IP最为强势，导致今天很多业务侧都IP化了，不能不说以太网太牛了。

问题：SDH大红人一个，以太网是另一个大红人，能否合作一下一拍即合，MSTP诞生！在合资公司MSTP中，股份分配不太均匀：SDH占股70%，以太网占股20%，其它包括ATM占股10%，掌权的还是SDH，内核还是TDM，TDM的一切劣势都依旧保留，如刚性管道；以太网和ATM因为股权问题，都没有拿出像样的东西，只是须有其表（提供相应接口而已）随着互联网的大力普及，电脑、手机、电视等终端都能上网了，带宽的需求急剧增加，电信运营商们赚钱的机会来了，但挑战也来了，以前1*155M可以供好上千人打电话，现在人们在打电话时还要上网，带宽需求增长和现网资源出现矛盾。

要解决这个矛盾，我们就来看看SDH这位红人平时是如何与人相处的：SDH这位红人一直都是我行我素，唯我独尊，从不与人分享公共资源，比如二环批给我跑，二环就不许有其它车辆经过，上面就我一辆车，刚开始，我这个车能拉1个客人（STM-1），那么二环的效率就是运送了一个人（155M--STM-1），后来把车吨位升级了，我能拉64个客人（64*STM-1），那么二环的效率就是（10G-STM-64），这就是环速率；目前最大是40G。

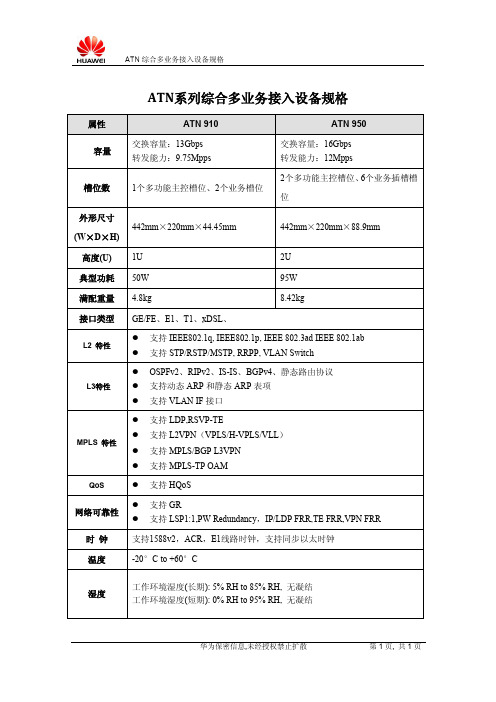

华为ATN系列ATNATN系列产品定位于城域网络边缘、面向多业务接入的盒式设备，与CX600/NE系列产品共同构建端到端FMC综合承载的路由型城域网络。

产品特性ATN 系列产品具有多媒质、多业务接入、任意媒质时钟传送、高精度频率和时间同步等多项独特功能，配合简单易用的U2000统一网管系统，可综合降低网络TCO、提高部署和运维效率。

丰富的路由和MPLS能力ATN 产品与CX600、NE系列基于相同的VRP软件平台，具备良好的互联互通能力，提供RIP、OSPF、IS-IS、BGP4等丰富的三层路由特性，具有强大的VPN能力，根据组网需求可以同时部署L2VPN、L3VPN、MVPN，并支持和TE（Traffic Engineering）同时部署，支持丰富的接入类型（GE/FE/Xdsl/E1），支持灵活的QinQ，支持DHCP，可以适应传统的接入和新兴的业务需求，满足多业务融合的丰富承载的需要。

电信级业务保护倒换，实现业务系统无感知ATN 系列产品可提供丰富的保护方案：LSP1:1、PW冗余、TE FRR、VPN FRR等，适用于综合承载的各种场景，可实现节点、链路、网络级多重保护；通过硬件的层次化OAM，BFD for everything可实现快速故障检测；可实现电信级保护倒换和业务系统无感知。

完善的时钟解决方案和多业务统一接入，满足复杂场景下的业务快速部署ATN在客户侧（UNI）支持E1（TDM/IMA/MLPPP）、GE/FE等接口，网络侧（NNI）支持GE/FE、Xdsl、STM-1等接口，丰富的媒质接入方式，使网络部署不再受接入资源制约；可提供IEEE 1588V2、同步以太、1588 ACR、E1线路时钟，多种时钟解决方案完美解决移动分组承载网的高精准时钟同步问题。

产品应用和客户利益ATN产品体积小、功耗小，适合安装，且能有效降低OPEX；其整体解决方案端到端全面支持L3路由功能，可最大程度保护运营商投资；同时，其基于U2000的可视化业务管理，将传统IP运维模式化繁为简，提高了网络与业务的部署效率和网络运维效率。
