SmartAX MA5606T 多业务接入设备V800R105产品描述文档版本02发布日期2007-11-15部件编码00359366SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1产品定位与特点关于本章本章介绍MA5606T产品定位以及产品特点。
1.1 产品定位SmartAX MA5606T是华为技术有限公司开发的接入设备（简称MA5606T）。
1.2 产品特点介绍MA5606T产品的主要特点。
1.1 产品定位SmartAX MA5606T 是华为技术有限公司开发的接入设备（简称MA5606T ）。
MA5606T 提供以下功能：l 与MA5680T 级联，实现小容量用户接入。
l作为EPON/GPON 系统中的OLT （Optical Line Terminal ）设备，与终端ONT （Optical Network Terminal ）/ONU （Optical Network Unit ）设备配合提供FTTH 解决方案。
l作为EPON/GPON 系统的MDU （Multi-Dwelling Unit ）设备，提供EPON/GPON 上行，与OLT （Optical Line Terminal ）设备配合提供FTTN （Fiber To The Neighborhood ）解决方案。
MA5606T 在全网解决方案中的位置如图1-1所示。
图1-1 MA5606T 在全网解决方案中的定位SHDSL/VDSL2SHDSL/VDSL2TV1.2 产品特点介绍MA5606T 产品的主要特点。
1.2.1 丰富的接口类型介绍MA5606T 的接口类别、接口类型以及对应的接口说明。
1.2.2 灵活的组网方式介绍MA5606T 的组网方式。
1 产品定位与特点SmartAX MA5606T 多业务接入设备产品描述SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1.2.3 可运营的IPTV业务介绍MA5606T支持的可运营的IPTV业务。

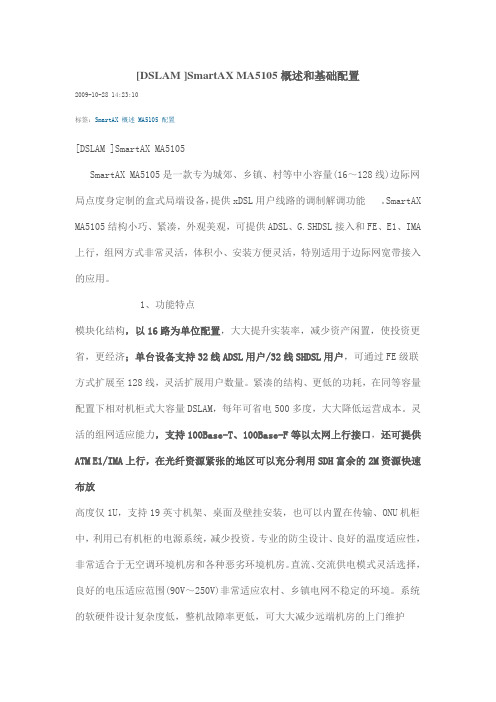

[DSLAM ]SmartAX MA5105概述和基础配置2009-10-28 14:23:10标签：SmartAX概述MA5105配置[DSLAM ]SmartAX MA5105SmartAX MA5105是一款专为城郊、乡镇、村等中小容量(16～128线)边际网局点度身定制的盒式局端设备，提供xDSL用户线路的调制解调功能。
SmartAX MA5105结构小巧、紧凑，外观美观，可提供ADSL、G.SHDSL接入和FE、E1、IMA 上行，组网方式非常灵活，体积小、安装方便灵活，特别适用于边际网宽带接入的应用。
1、功能特点模块化结构，以16路为单位配置，大大提升实装率，减少资产闲置，使投资更省，更经济；单台设备支持32线ADSL用户/32线SHDSL用户，可通过FE级联方式扩展至128线，灵活扩展用户数量。
紧凑的结构、更低的功耗，在同等容量配置下相对机柜式大容量DSLAM，每年可省电500多度，大大降低运营成本。
灵活的组网适应能力，支持100Base-T、100Base-F等以太网上行接口，还可提供ATM E1/IMA上行，在光纤资源紧张的地区可以充分利用SDH富余的2M资源快速布放高度仅1U，支持19英寸机架、桌面及壁挂安装，也可以内置在传输、ONU机柜中，利用已有机柜的电源系统，减少投资。
专业的防尘设计、良好的温度适应性，非常适合于无空调环境机房和各种恶劣环境机房。
直流、交流供电模式灵活选择，良好的电压适应范围(90V～250V)非常适应农村、乡镇电网不稳定的环境。
系统的软硬件设计复杂度低，整机故障率更低，可大大减少远端机房的上门维护工作，降低维护成本。
2、设备结构(1) 主控板完成线路接口板之间的业务收集以及对系统的管理和通信协议的处理功能，同时提供上行接口，可以提供4×IMA、4×ATM E1、2×100M Base-T、2×100M Base-F等以太网光接口作为上行接口。
华为DSLAM架构与业务原理基础知识华为DSLAM（Digital Subscriber Line Access Multiplexer）是用于数字用户线路接入的设备，主要用于将来自多个用户的DSL（Digital Subscriber Line）信号进行集中处理和转发，以提供高性能的宽带接入服务。
DSLAM的架构华为DSLAM的架构主要分为物理层和逻辑层。
物理层：物理层包括用户接口，线路接口、交换接口、传输接口等。
用户接口用于与用户设备（如ADSL调制解调器）进行连接，线路接口用于与传输线路连接，交换接口用于与核心网络设备连接，传输接口用于与运营商传输设备连接。
逻辑层：逻辑层包括系统管理和业务处理。
系统管理层负责设备的配置管理、性能管理和故障管理等；业务处理层负责接收用户的请求，分析用户需求并进行相应的业务处理。
华为DSLAM的逻辑层采用分布式架构，可以实现高扩展性和可靠性。
DSLAM的业务原理DSLAM的主要功能是将来自用户设备的DSL信号进行集中处理，并将数据转发到核心网络。
DSL信号传输主要有ADSL （Asymmetric Digital Subscriber Line）、VDSL（Very-high-speed Digital Subscriber Line）等多种方式。
DSLAM通过用户接口与用户设备通信，接收用户设备发送的DSL信号。
对于ADSL信号，DSLAM将用户设备发送的上行信号和下行信号进行分离，并按照不同的业务要求进行处理，然后将数据转发至核心网络。
对于VDSL信号，DSLAM可以提供更高的传输速率和更长的传输距离，可以满足用户对高速宽带的需求。
华为DSLAM支持多种业务类型，包括宽带接入、IP电话、视频监控等。
通过业务处理模块，DSLAM可以根据用户需求进行不同的业务处理。
例如，在宽带接入业务中，DSLAM可以根据用户的带宽需求，对数据进行分配和计量，并提供相应的服务质量保证。
SmartAX MA5680T 多业务接入设备产品简介SmartAX MA5680T 多业务接入设备是华为技术有限公司的FTTH系列局端大容量OLT（Optical Line Terminal）产品。
MA5680T产品能满足超高带宽的业务发展需求，提供包括VOIP、IPTV及高速上网等Triple-play业务解决方案。
提供FTTH、FTTB、FTTC的应用。
MA5680T产品能按照CTC标准提供EPON 接入业务。
MA5680T业务框采用19英寸300mm深前维护机框。
机框采用GE总线高速背板，提供18个槽位，中间7、8两个槽位是系统主控板槽位，17、18两个槽位是系统上行接口槽位，其它14个槽位为EPON 业务板槽位。
网络侧支持最多4个GE或者4个10GE上行接口，每个EPON业务板可以支持4个EPON用户侧接口，满框支持56个GEPON接口。
MA5680T机柜最多支持3框配置。
MA5680T提供RS232的本地配置管理接口以及带内和带外网管接口。
MA5680T支持IEEE 802.3ah，802.1P，802.1Q，MSTP；支持IGMP Proxy可控组播；支持PPPoE+/VBAS；支持多种类型的EPON终端管理。
MA5680T使用SNMP简单网络管理协议与网管系统通信，支持华为技术有限公司iManager N2000网管系统。
MA5680T设备软件版本为MA5680 V800R005版本。
MA5680T支持1:64分光比，支持DBA（动态带宽分配）算法，最远支持20km的传输。
支持主备倒换功能。
5680设备图
5606设备图
HG810e。

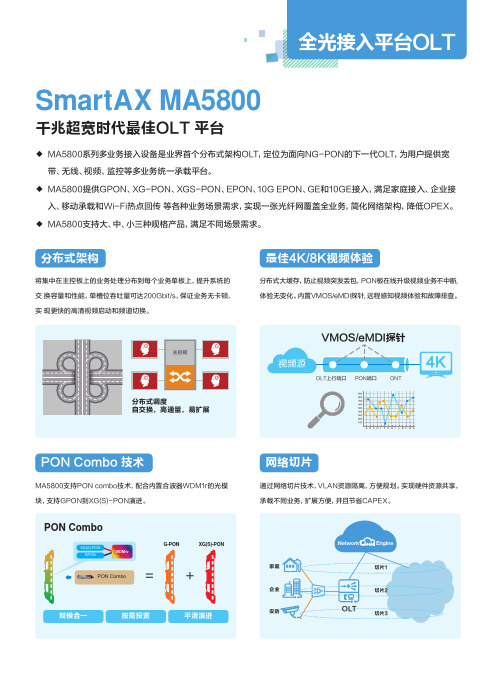

MA5800系列多业务接入设备是业界首个分布式架构OLT ，
定位为面向NG-PON的下一代OLT ，为用户提供宽带、无线、视频、监控等多业务统一承载平台。
MA5800提供GPON、
XG-PON、XGS-PON、EPON、10G EPON、GE和10GE接入，满足家庭接入、企业接入、移动承载和Wi-Fi热点回传 等各种业务场景需求，实现一张光纤网覆盖全业务，简化网络架构，降低OPEX。
MA5800支持大、
中、小三种规格产品，满足不同场景需求。
SmartAX MA5800
将集中在主控板上的业务处理分布到每个业务单板上，提升系统的交 换容量和性能，单槽位吞吐量可达200Gbit/s，保证业务无卡顿，实 现更快的高清视频启动和频道切换。
千兆超宽时代最佳OLT 平台
MA5800支持PON combo技术，配合内置合波器WDM1r的光模块，支持GPON到XG(S)-PON演进。
分布式大缓存，防止视频突发丢包，PON板在线升级视频业务不中断, 体验无变化。
内置VMOS/eMDI探针, 远程感知视频体验和故障排查。
通过网络切片技术，VLAN资源隔离，方便规划。
实现硬件资源共享，承载不同业务，扩展方便，并且节省CAPEX。
网络切片
◆ ◆◆主控板
分布式调度
自交换，高通量，易扩展
MA5800-X17版权所有©华为技术有限公司2019。
保留一切权利。
华为MA5616设备介绍华为MA5616设备介绍SmartAXMA5616MDU产品，具有高接入密度、高处理性能、高可靠性、易维护、绿色节能、面向未来的架构设计等特点，用户侧可提供ADSL2+、VDSL2、SHDSL、POTS、FE、P2P、ISDN、Combo等业务接口，网络侧可提供双路GPON/EPON/GE自适应上行，可用于FTTC/FTTB建设，也可用于miniDSLAM/miniMASN建设，适用于楼道安装/机柜安装、室内应用/室外应用等多种场景，可为多住户住宅、中小型企业提供超高带宽、灵活密度、多场景覆盖的良好业务体验。
产品特性高密度：支持64路POTS板、32路Combo板、24路VDSL2板、16路SHDSL 板、16路FE板以及ISDN单板，满足不同的应用场景。
高可靠性：可长期工作于最低-40℃或者最高65℃的环境温度，6KV的高防雷能力，远高于业界标准，大大降低雷击故障率；单板防腐蚀设计，延长设备使用寿命；风扇冗余设计，单风扇失效时设备仍可正常运行。
易维护：安装现场免软调，开通速度快；远程故障定位；远程设备调测；远程软件升级；远程设备信息收集；远程故障恢复。
绿色节能：选用高效能电源，降低系统能耗；风扇智能调速，有效降低闲时能耗；采用高性能芯片，降低芯片能耗；具备自主知识产权的线路节能技术，降低线路能耗。
面向未来的架构设计：系统软硬件采用弹性设计，平滑扩容，满足未来业务需求，快速响应。
产品应用和客户利益MA5616的高密度多业务平台，降低了运营商的备件成本；设备即插即用，提高了业务发放效率，降低了部署成本；业务仿真和远程故障定位功能降低了运维成本；绿色节能设计则提升了节能效率和网络盈利能力。
目前，MA5616已在全球获得广泛应用。
华为MA5600接入设备SmartAX MA5600系列由大容量SmartAX MA5600设备、中等容量SmartAX MA5603设备构成。
主设备华为MA5600是一款GE架构的IP宽带接入设备，其强大的带宽处理能力、丰富的业务特性和持续优化的线路特性，为打造精品宽带网络和构建差异化竞争能力提供强大支撑，被业界公认为"宽带接入航母”。
华为MA5600产品定位MA5600系列产品定位：●作为IP-DSLAM，采用全GE 交换平台，顺应电信网络宽带提速趋势。
●作为多业务接入设备，支持全业务接入方案，适应用户个性化需求。
●面向下一代网络，采用严格QoS 保障机制，可以与下一代网络无缝融合。
●在FTTB（Fiber To The Building）、FTTC（Fiber To The Curb）或FTTN（Fiber To The Neighborhood）组网中作为MDU（Multi Dwelling Unit）设备，支持EPON、FE 和GE 上行。
华为MA5600产品特性持续优化的DSL特性：MA5600持续优化线路技术，能够支持含VDSL2、ADSL/ADSL2/ADSL2+、G.SHDSL以及G.SHDSL.bis在内的多种接入技术、满足不同业务类型的应用需求；同时支持远距离ANNEXL接入，6.5公里距离接入速率可达到245Kbps，支持四线对G.SHDSL.bis绑定等技术。
持续优化的容量特性：MA5600持续优化设备容量，支持64路内置分离器的ADSL2＋业务板、单框密度提高到896线、单柜密度达到2688线；同时支持32路内置分离器的VDSL2业务板和32路的SHDSL.bis业务板。
在满足大局点布放需要的同时，还能有效节省机房空间。
持续优化的业务特性：MA5600持续优化业务支持能力，具有完善的IP路由/转发能力及MPLS特性，支持PWE3仿真业务。
针对业务发展需要，提供MSTP、LACP、Ethernet OAM、SNMP V3、Annex M、以太网接入等功能特性，充分满足业务扩展及运维需要。
网络类配置目录目录第15章以太网端口配置........................................................................................................15-115.1 概述................................................................................................................................15-215.2 设置以太网端口物理属性...............................................................................................15-415.2.1 设置以太网端口双工状态.....................................................................................15-415.2.2 设置以太网端口速率............................................................................................15-415.2.3 设置以太网端口网线类型.....................................................................................15-515.3 设置端口流量控制..........................................................................................................15-615.4 设置端口流量抑制..........................................................................................................15-715.4.1 广播风暴抑制.......................................................................................................15-715.4.2 未知单播抑制.......................................................................................................15-815.4.3 多播报文抑制.......................................................................................................15-815.5 设置以太网端口聚合.......................................................................................................15-915.5.1 以太网端口聚合功能说明.....................................................................................15-915.5.2 设置聚合端口参数................................................................................................15-915.5.3 设置端口聚合.......................................................................................................15-915.5.4 查询端口聚合信息................................................................................................15-915.6 设置以太网端口镜像.....................................................................................................15-1115.7 向VLAN中加入端口....................................................................................................15-1215.8 设置以太网端口的缺省VLAN.......................................................................................15-1315.9 查询以太网端口信息.....................................................................................................15-1415.9.1 查询端口信息.....................................................................................................15-1415.9.2 查询端口流量信息..............................................................................................15-1415.9.3 查询SPF信息...................................................................................................15-15第15章以太网端口配置本章主要介绍以下内容：●概述 15-2●设置以太网端口物理属性 15-4●设置端口流量控制 15-6●设置端口流量抑制 15-7●设置以太网端口聚合 15-9●设置以太网端口镜像 15-11●向VLAN中加入端口 15-12●设置以太网端口的缺省VLAN 15-13●查询以太网端口信息 15-14说明：●“概述”简要介绍MA5600支持的以太网端口。
华为SmartAX MA5626 多业务接入设备(光交换机)华为公司SmartAX MA5626是业界领先的PON远端多业务MDU产品。
该产品可以为家庭用户或中小企业用户提供宽带上网和IP语音业务，满足FTTB宽带接入的建设需求。
SmartAX MA5626是固定接口的盒式设备，提供2*GPON/2*EPON的网络接口，可以提供从8路、16路、24路LAN接入的不同规格，并提供LAN和POTS的1：1配比。
设备便于安装与维护，适用于桌面应用、楼道安装、机柜安装等多种应用场景，并具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点MA5626为纯宽带设备，只提供宽带接入。
一个维护网口，一个本地配置串口，1个环境监控串口，1个环境监控接口.此交换机是专为小区光纤入户设计的。
