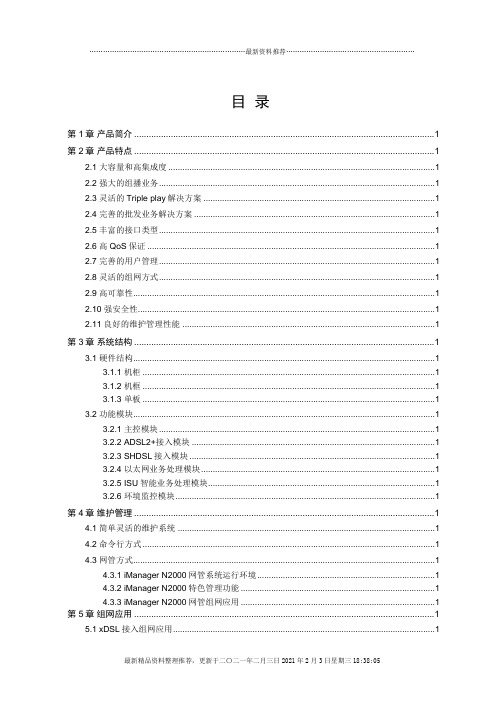

目录第1章产品简介 (1)第2章产品特点 (1)2.1 大容量和高集成度 (1)2.2 强大的组播业务 (1)2.3 灵活的Triple play解决方案 (1)2.4 完善的批发业务解决方案 (1)2.5 丰富的接口类型 (1)2.6 高QoS保证 (1)2.7 完善的用户管理 (1)2.8 灵活的组网方式 (1)2.9 高可靠性 (1)2.10 强安全性 (1)2.11 良好的维护管理性能 (1)第3章系统结构 (1)3.1 硬件结构 (1)3.1.1 机柜 (1)3.1.2 机框 (1)3.1.3 单板 (1)3.2 功能模块 (1)3.2.1 主控模块 (1)3.2.2 ADSL2+接入模块 (1)3.2.3 SHDSL接入模块 (1)3.2.4 以太网业务处理模块 (1)3.2.5 ISU智能业务处理模块 (1)3.2.6 环境监控模块 (1)第4章维护管理 (1)4.1 简单灵活的维护系统 (1)4.2 命令行方式 (1)4.3 网管方式 (1)4.3.1 iManager N2000网管系统运行环境 (1)4.3.2 iManager N2000特色管理功能 (1)4.3.3 iManager N2000网管组网应用 (1)第5章组网应用 (1)5.1 xDSL接入组网应用 (1)5.2 内置ISU组网应用 (1)5.3 级联组网应用 (1)5.4 QinQ组网应用 (1)5.5 VLAN Stacking组网应用 (1)5.6 Triple play组网应用 (1)5.6.1 内置BRAS应用 (1)5.6.2 外置BRAS应用 (1)第6章系统参数 (1)6.1 物理参数 (1)6.2 系统配置 (1)6.3 系统性能 (1)6.4 业务特性 (1)6.5 可靠性指标 (1)6.6 系统接口 (1)6.7 协议和标准 (1)附录A 缩略语 (1)第1章产品简介随着用户对电信业务的需求与日俱增，提供大容量、高速率、高带宽、高质量的数据、视频、话音、多媒体业务成为接入网发展的方向。
1.关于尺寸：型号尺寸（宽×深×高）设备尺寸（不带挂耳）436mm×232mm×86.1mm设备尺寸（带挂耳1）482.6mm×232mm×86.1mm设备尺寸（带挂耳2）530mm×243.8mm×86.1mm主控板22.86mm×208mm×217mm 高×深×宽业务板22.86mm×208mm×395.4mm电源板22.86mm×208mm×120mm说明l 挂耳1：适用于IEC 标准的机柜。
l 挂耳2：适用于ETSI 标准的机柜。
HG810E尺寸：（宽x 深x 高）：215mm×160mm×33mm HG813E尺寸：（宽x 深x 高）：215mm×160mm×33mm2.接口：表6-10 MA5606T 上行接口接口类型提供接口的单板单板接口数量FE 光接口MCU 2 个光接口GE 光接口MCU 2 个光接口E1 接口TOPA 16 路E1 接口表6-11 MA5606T 业务接口接口类型提供接口的单板单板接口数量P2P FE 光口OPFA 16EPON 光口EPBA 4GPON 光口GPBC 43.各种模块单板类型和接口：系统控制及业务上行模块系统控制及上行模块由主控及上行板MCUA 和相关软件组成，主要功能：负责业务管理、组播业务管理和交换功能。
实现SNMP 协议代理、命令行管理、程序/数据加载、告警及诊断等功能。
提供GPON 接口、EPON 接口、GE/FE 光口用于上行。
提供维护串口与网口，方便维护终端和网管站登录系统。
业务接入模块业务接入模块由光接口单板组成，提供EPON/GPON 和P2P FE 光接口接入业务。
电源模块电源模块提供双路-48V 直流电源，对用户板、主控板和风扇供电。
华为MA5600业务框描述MA5600 业务框外观与结构组成MA5600 业务框有16 个槽位，顶部配置一个风扇框，通过挂耳固定在机柜中。
本主题介绍MA5600 业务框的外观和组件的位置。
MA5600业务框功能MA5600业务框通过配置不同的业务板实现不同的功能，功能业务框高 10U （1U ＝ 44.45mm ），提供 16个槽位，用于配置各种单板，功能介绍如下：1、接入 ADSL2+、SHDSL 业务。
2、将接入的业务进行 IP 处理，并统一上行到 IP 网络。
MA5600业务框原理MA5600业务框内部由以太网交换模块、控制处理模块、业务接口模块、网络接口模块等功能模块组成，共同完成业务的接入和上行功能。
MA5600业务框功能业务框由各功能模块组成共同完成 ADSL2+/SHDSL 接入和 IP 上行业务。
主要功能模块如下：以太网交换模块、控制处理模块、业务接口模块、网络接口模块及以太网交换模块。
在系统功能框图里，以太网交换模块是整个系统的核心，完成业务单板和主控板的数据转换和协议处理。
风扇框槽位 电源接口 业务板 挂耳 业务板主控板控制处理模块由主控板、扣板和相关软件组成，主要功能：1、负责整个系统的控制管理和业务交换功能。
2、提供环境监控接口，用于连接环境监控模块。
业务接口模块由业务单板和相关软件组成，提供多种用户接口，直接提供多种业务的接入，主要功能：ADSL2+和SHDSL。
网络接口模块提供以下网络接口上行至上层网络设备：FE光（电）接口和GE光（电）接口。
MA5600业务框配置MA5600业务框提供14个业务板槽位和2个主控板槽位，本主题主要介绍了可以插的单板类型和槽位限制。
MA5600业务框采用GE总线高速背板，提供16个槽位（槽位号0～15）。
MA5600业务框单板配置如图2-2所示，可配置的单板如表2-1所示。
图 2-2业务框配置图MA5600 业务框电源接口MA5600 业务框提供的电源接口在机框左侧风扇框的下方，如图2-3 所示。
SmartAX MA5606T 多业务接入设备V800R105产品描述文档版本02发布日期2007-11-15部件编码00359366SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1产品定位与特点关于本章本章介绍MA5606T产品定位以及产品特点。
1.1 产品定位SmartAX MA5606T是华为技术有限公司开发的接入设备（简称MA5606T）。
1.2 产品特点介绍MA5606T产品的主要特点。
1.1 产品定位SmartAX MA5606T 是华为技术有限公司开发的接入设备（简称MA5606T ）。
MA5606T 提供以下功能：l 与MA5680T 级联，实现小容量用户接入。
l作为EPON/GPON 系统中的OLT （Optical Line Terminal ）设备，与终端ONT （Optical Network Terminal ）/ONU （Optical Network Unit ）设备配合提供FTTH 解决方案。
l作为EPON/GPON 系统的MDU （Multi-Dwelling Unit ）设备，提供EPON/GPON 上行，与OLT （Optical Line Terminal ）设备配合提供FTTN （Fiber To The Neighborhood ）解决方案。
MA5606T 在全网解决方案中的位置如图1-1所示。
图1-1 MA5606T 在全网解决方案中的定位SHDSL/VDSL2SHDSL/VDSL2TV1.2 产品特点介绍MA5606T 产品的主要特点。
1.2.1 丰富的接口类型介绍MA5606T 的接口类别、接口类型以及对应的接口说明。
1.2.2 灵活的组网方式介绍MA5606T 的组网方式。
1 产品定位与特点SmartAX MA5606T 多业务接入设备产品描述SmartAX MA5606T 多业务接入设备产品描述 1 产品定位与特点1.2.3 可运营的IPTV业务介绍MA5606T支持的可运营的IPTV业务。
1.2.4 强大的EPON/GPON一体化接入能力MA5606T是一款EPON/GPON一体化接入设备。
1.2.5 完善的安全保证机制MA5606T适应电信业务的安全性要求，对安全性方面的协议进行了深入研究和应用，充分保障了系统安全和用户接入安全。
1.2.6 电信级的可靠性设计介绍MA5606T的可靠性设计。
1.2.7 良好的维护管理功能介绍MA5606T的维护管理功能。
1.2.1 丰富的接口类型介绍MA5606T的接口类别、接口类型以及对应的接口说明。
MA5606T提供多种类型的网络接口、业务接口、维护接口，以适应不同的组网环境。
接口类型如表1-1所示。
表1-1 MA5606T提供的接口1.2.2 灵活的组网方式介绍MA5606T 的组网方式。
MA5606T 作为多业务接入平台，可以提供多种接入方式，并且支持多种组网方式，以满足用户不同环境和业务的组网需求。
MA5606T 支持的组网解决方案如下：l宽带多业务接入解决方案MA5606T 支持以xDSL 接入为主的宽带业务接入和处理。
lFTTH 光接入解决方案通过EPON/GPON 接入，利用单根光纤提供语音、数据、视频业务，适应电信用户个性化需求，并且提供大容量、高速率和高带宽的多业务接入。
lFTTN （Fiber To The Neighborhood ）解决方案MA5606T 可以作为MDU 设备接入用户，通过EPON/GPON 端口上行到OLT 设备，实现FTTN 接入。
l专线互连解决方案MA5606T 可以为企业用户提供专线互连业务。
企业用户通过ADSL2+/ADSL/SHDSL/VDSL2/P2P FE 方式接入到MA5606T 中。
lTriple play 解决方案上网用户、VoIP 用户以及Video 用户通过ONT 统一接入MA5606T ，经过业务处理，可以接入上层设备。
l点对点光接入解决方案MA5606T 通过光纤连接到用户家中的P2P ONT 终端，向用户提供高速数据上网、VoIP 和组播IPTV 业务。
1.2.3 可运营的IPTV 业务介绍MA5606T 支持的可运营的IPTV 业务。
MA5606T 强大的业务交换容量（24Gbit/s ）、系统包转发率（36Mpps ）以及高集成度（数据交换、路由处理、用户管理），使其具有了电信级的组播运营能力。
MA5606T 用户侧接口支持IGMP V2/V3，网络侧接口支持V2/V3，能提供灵活的组播解决方案，为宽带组播业务的可运营和可管理奠定了基础。
组播协议l 支持IGMP （Internet Group Management Protocol ）V2/V3。
l支持IGMP Proxy 和IGMP Snooping 。
1 产品定位与特点SmartAX MA5606T 多业务接入设备产品描述组播业务l 支持1000个组播组。
l 支持灵活方便的频道管理功能。
l 可以根据需要设置每日最大预览次数。
l 支持收视统计功能。
l 支持IGMP 预加入功能、快速离开功能。
l 具备IGMP 高性能处理能力，适合开展BTV （Broadcast TV ）业务。
l支持基于组播VLAN 对节目和用户进行管理。
用户管理l 丰富的组播用户鉴权模式，满足不同组播运营的需求。
l 支持可控组播，控制用户可加入的组播组。
l对组播用户接入支持CAC （Connection Admission Control ）功能，保证了已接纳入的用户得到良好的服务。
l通过网管系统的TL1（Transaction Language 1）接口与OSS （Operation Support System ）系统对接，解决了当前组播业务运营管理所遇到的用户组播权限控制问题。
1.2.4 强大的EPON/GPON 一体化接入能力MA5606T 是一款EPON/GPON 一体化接入设备。
强大的EPON 接入能力l 利用单根光纤提供语音、数据、视频业务，适应电信用户个性化需求。
l以以太网为载体，采用点到多点结构、无源光纤传输方式。
目前可支持1.25Gbit/s 上下行对称速率，高速宽带，充分满足接入网用户的带宽需求。
l下行采用针对不同用户加密广播传输的方式共享带宽，上行利用时分复用TDM （Time Division Multiplex ）共享带宽。
lMA5606T 支持动态带宽分配DBA （Dynamic Bandwidth Allocation ）算法，支持64kbit/s 控制粒度，可根据用户需求的变化动态分配ONT 终端用户带宽，根据运营商需求定制实现DBA 的算法，在线升级算法。
lEPON 系统采用无源光传输技术，光路分离采用P2MP （Point to Multiple Point ）的方式，支持1：64的分光比。
l 可以实现最大20km 的接入能力。
l测距技术采用定时测距、自动测距、初始测距方式。
强大的GPON 接入能力l严格符合ITU-T 标准ITU-T G.984.1到G.984.4系列标准详细定义了GPON 网络架构、物理器件要求、数据链路层协议和管理控制接口。
MA5606T 产品严格遵从该系列标准，以便得到良好的互操作性，兼容不同厂家的GPON 终端设备。
l带宽分配机制MA5606T 同时支持静态带宽分配SBA （Static Bandwidth Allocation ）和动态带宽分配DBA （Dynamic Bandwidth Allocation ）：SmartAX MA5606T 多业务接入设备产品描述1 产品定位与特点–SBA 保证每个ONT 分得固定的带宽。
–DBA 根据用户流量的变化动态分配带宽。
–SBA 和DBA 带宽调整粒度达到64kbit/s 。
MA5606T 同时在上行和下行方向上提供分级别的带宽控制：–上行通过SBA 或DBA 基于T-CONT 向用户或用户组分配带宽。
–上下行方向基于业务流作精细带宽控制CAR （Committed Access Rate ）。
–基于业务流的CAR 支持64kbit/s 的带宽控制精度。
l高速率–采用无源光纤传输技术，解决了双绞线接入技术的带宽瓶颈限制。
–支持下行2.488Gbit/s 、上行1.244Gbit/s 的传输速率。
–充裕的带宽不仅能满足目前业务的需要，更为未来高速率的业务发展提供保障。
l长距离–采用无源光传输技术，解决了双绞线接入技术的长距离覆盖问题。
–实现最大20km 的接入距离。
l高分光比支持1：64分光比，从而提高容量、节约光纤资源。
l高效率–将所有的传送数据采用全新的GEM （GPON Encapsulation Mode ）封装协议封装为125us 的定长帧结构，具有更少的开销字节和更高的传输效率。
–在1.244Gbit/s 的上行传输带宽需求情况下传输效率最高可达93%。
1.2.5 完善的安全保证机制MA5606T 适应电信业务的安全性要求，对安全性方面的协议进行了深入研究和应用，充分保障了系统安全和用户接入安全。
lEPON 接入时，系统安全保障措施表现在以下方面：–支持基于ACL （Access Control List ）的允许/禁止访问控制功能。
–支持防御ICMP/IP 报文攻击功能。
–支持源地址路由过滤功能。
–支持SSH V2（Secure Shell Version 2），满足管理用户对设备访问的安全性要求。
–支持管理用户操作权限分级管理。
–支持对用户的二层隔离和受控互访。
–支持DHCP option82，对DHCP 用户进行认证，增强DHCP 的安全性。
–支持PITP 协议（Policy Information Transfer Protocol ），通过PPPoE 认证请求报文携带用户物理端口信息，实现了用户帐号与用户端口绑定，解决了宽带用户的标识问题。
–支持管理用户的RADIUS (Remote Authentication Dial in User Service)认证功能。
–支持CTC Triple-Churing （系统缺省的加密方式）或AES （Advanced Encryption Standard ）128加密。
lEPON 接入时，用户安全保障措施表现在以下方面：1 产品定位与特点SmartAX MA5606T 多业务接入设备产品描述–支持基于ONT 的MAC 地址数限制。
–支持基于ONT 的静态MAC 地址配置。
–支持ONU/ONT 的MAC 认证。
–可以限制每个ONT 用户加入的组播组数量。
–可以限制每个ONT 用户接入的主机的数量。
lGPON 接入时，系统安全保障措施表现在以下方面：–支持防御针对系统的DoS （Denial of Service ）攻击功能。
