伺服电机控制原理
伺服电机控制原理是指通过传感器采集反馈信号,将其与设定值进行比较,通过控制算法计算出误差,并根据误差调整电机的控制信号,使电机的运动状态能够精准地达到设定值。
在伺服电机控制系统中,通常会有一个位置或速度传感器,用于实时监测电机的位置或速度信息。
传感器将这些信息转化为电信号并反馈给控制器。
控制器会将传感器反馈的信号与设定值进行比较,计算出误差。
接下来,控制器会根据误差的大小和方向,通过控制算法计算出控制信号。
这个控制信号通常是一个电压、电流或脉宽调制(PWM)信号,用于驱动电机。
控制信号会经过功率放大器进行放大,并通过驱动电路转化为电机所需要的电流或电压。
这样,电机就会根据控制信号的变化而调整自己的转速或位置,使其尽可能接近设定值。
为了提高控制的精度和动态响应速度,通常会采用比例-积分-微分(PID)控制算法。
PID控制算法会根据误差的当前值、累积值和变化率进行计算,更加有效地调整控制信号,使电机的运动状态更加稳定和准确。
除了PID控制算法,还有其他许多控制算法可以应用于伺服电机控制系统,如模糊控制、自适应控制等。
这些控制算法根据不同的应用需求和性能要求选择合适的控制策略。
总之,伺服电机控制原理通过传感器采集反馈信号,与设定值进行比较,通过控制算法计算出误差,并根据误差调整电机的控制信号,以实现精准的位置或速度控制。
伺服位置控制原理
伺服位置控制是指通过控制系统对伺服电机的位置进行精确控制的过程。
在伺服位置控制中,控制系统接收反馈信号并与设定值进行比较,然后输出控制信号来调节伺服电机的位置。
伺服位置控制的原理基于闭环控制系统。
首先,控制系统中的传感器感知伺服电机当前的位置,并将该信息作为反馈信号反馈给控制系统。
控制系统还接收一个设定值,即期望的位置。
然后,控制系统采用位置误差(设定值与反馈值之差)作为输入,并将其与预设的控制算法进行比较。
根据比较结果,控制系统计算出控制信号,并将其发送给伺服电机。
伺服电机接收到控制信号后,根据信号调整自身位置,使其与设定值尽可能接近。
在伺服位置控制中,常用的控制算法包括比例控制、积分控制和微分控制的组合,即PID控制。
比例控制通过根据位置误
差的大小来调整控制信号的幅度,以此来控制伺服电机的速度。
积分控制通过累积位置误差的积分,来消除系统稳态误差,提高控制系统的精度。
微分控制根据位置误差的变化率来调整控制信号,以此来控制伺服电机的加速度。
通过不断调整PID控制器中的比例系数、积分系数和微分系数,可以实现伺服电机位置的快速、准确控制。
此外,还可以通过增加前馈控制、速度反馈和加速度反馈等方式进一步提高伺服位置控制的性能。
伺服位置控制在许多自动化领域中广泛应用,例如工业机械、
机器人、CNC机床等。
它可以实现对工作对象的精确定位和运动控制,提高自动化生产的效率和质量。
同时,伺服位置控制还可以根据具体应用需求,进行参数调整和优化,以满足不同应用场景对位置控制的要求。
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理:伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中,编码器用于检测电机的实际位置,并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号,将其发送至驱动器,驱动器根据控制信号驱动电机转动,直到实际位置与目标位置相等。
2.速度控制原理:伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中,编码器用于检测电机的实际速度,并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号,将其发送至驱动器,驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理:伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中,需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息,计算出控制信号,以调整电机的输出力或力矩。
4.增量式控制原理:5.PID控制原理:伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异,计算出比例、积分和微分三个方面的控制信号,以调整电机的输出。
通过调整PID参数,可以实现快速响应、稳定性和抗干扰能力。
总结:伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件,并设置合适的控制参数,可以实现对伺服电机的精确控制。

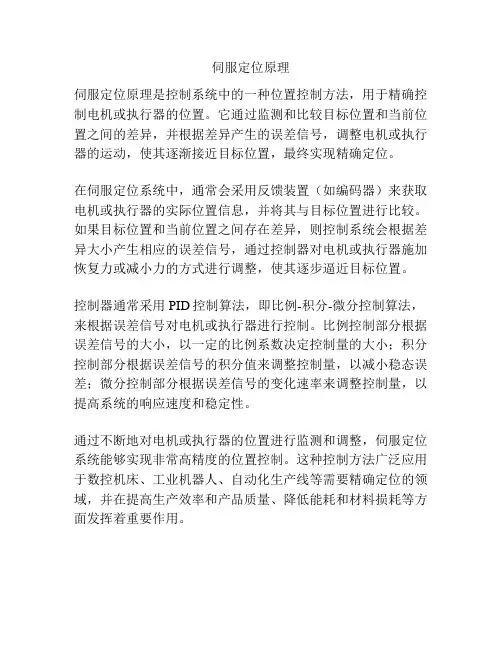

伺服定位原理
伺服定位原理是控制系统中的一种位置控制方法,用于精确控制电机或执行器的位置。
它通过监测和比较目标位置和当前位置之间的差异,并根据差异产生的误差信号,调整电机或执行器的运动,使其逐渐接近目标位置,最终实现精确定位。
在伺服定位系统中,通常会采用反馈装置(如编码器)来获取电机或执行器的实际位置信息,并将其与目标位置进行比较。
如果目标位置和当前位置之间存在差异,则控制系统会根据差异大小产生相应的误差信号,通过控制器对电机或执行器施加恢复力或减小力的方式进行调整,使其逐步逼近目标位置。
控制器通常采用PID控制算法,即比例-积分-微分控制算法,来根据误差信号对电机或执行器进行控制。
比例控制部分根据误差信号的大小,以一定的比例系数决定控制量的大小;积分控制部分根据误差信号的积分值来调整控制量,以减小稳态误差;微分控制部分根据误差信号的变化速率来调整控制量,以提高系统的响应速度和稳定性。
通过不断地对电机或执行器的位置进行监测和调整,伺服定位系统能够实现非常高精度的位置控制。
这种控制方法广泛应用于数控机床、工业机器人、自动化生产线等需要精确定位的领域,并在提高生产效率和产品质量、降低能耗和材料损耗等方面发挥着重要作用。
伺服控制系统的原理和应用伺服控制系统是一种广泛应用于工业自动化领域的控制系统,它能够实现对机械设备运动的高精度控制。
本文将介绍伺服控制系统的原理和应用。
一、原理伺服控制系统的基本原理是通过对反馈信号的检测和控制,实现对输出信号的精确控制。
它由三个主要组成部分构成:传感器、控制器和执行机构。
1.传感器:传感器的作用是将运动装置的位置、速度等物理量转换为电信号,以便于控制器对其进行处理。
常用的传感器有编码器、光电开关等。
2.控制器:控制器是伺服控制系统的核心部分,它根据输入信号和反馈信号的差异,计算出控制量,并输出控制信号。
常用的控制器有PID控制器、模糊控制器等。
3.执行机构:执行机构是根据控制信号进行动作的部件,它将控制器输出的信号转化为力、力矩或位置调整等具体动作,从而实现机械设备的运动控制。
执行机构常见的有伺服马达、电动缸等。
伺服控制系统通过反馈控制的方式,不断调整输出信号,使得系统能够快速、准确地响应输入信号的变化。
在控制过程中,控制器根据设定值和反馈值之间的差异,采取相应的控制算法,输出控制信号,进而使执行机构调整位置、速度或力矩。
二、应用伺服控制系统广泛应用于工业生产中的各种机械设备,如机床、印刷设备、包装设备等。
它具有以下几个主要的应用特点:1.高精度控制:伺服控制系统能够实现高精度的位置、速度和力矩控制,因此在需要精确运动控制的工业生产中得到广泛应用。
例如,机械加工行业对零件加工的精度要求较高,采用伺服控制系统能够提高加工精度和质量。
2.快速响应能力:伺服控制系统能够快速响应输入信号的变化,并通过反馈控制实现快速调节。
因此,在需要高速运动和频繁变换工作状态的设备中,伺服控制系统具备明显的优势。
例如,自动化物流设备中的输送带、机器人等,需要在短时间内实现快速移动和动作切换,伺服控制系统能够满足这些需求。
3.稳定性好:伺服控制系统具有较好的稳定性和抗干扰能力。
通过合理的控制算法和反馈机制,能够有效抑制外部干扰对系统的影响,从而保证系统的稳定性。

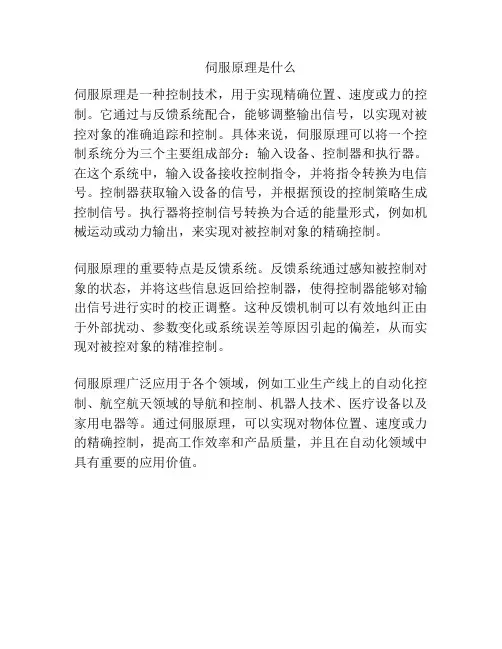

伺服原理是什么
伺服原理是一种控制技术,用于实现精确位置、速度或力的控制。
它通过与反馈系统配合,能够调整输出信号,以实现对被控对象的准确追踪和控制。
具体来说,伺服原理可以将一个控制系统分为三个主要组成部分:输入设备、控制器和执行器。
在这个系统中,输入设备接收控制指令,并将指令转换为电信号。
控制器获取输入设备的信号,并根据预设的控制策略生成控制信号。
执行器将控制信号转换为合适的能量形式,例如机械运动或动力输出,来实现对被控制对象的精确控制。
伺服原理的重要特点是反馈系统。
反馈系统通过感知被控制对象的状态,并将这些信息返回给控制器,使得控制器能够对输出信号进行实时的校正调整。
这种反馈机制可以有效地纠正由于外部扰动、参数变化或系统误差等原因引起的偏差,从而实现对被控对象的精准控制。
伺服原理广泛应用于各个领域,例如工业生产线上的自动化控制、航空航天领域的导航和控制、机器人技术、医疗设备以及家用电器等。
通过伺服原理,可以实现对物体位置、速度或力的精确控制,提高工作效率和产品质量,并且在自动化领域中具有重要的应用价值。
伺服控制器的原理与构造伺服控制器是一种用于控制伺服系统的装置,它能够精确地控制伺服电机或伺服阀等执行元件的运动,实现所需要的位置、速度和力矩控制。
伺服控制器的工作原理如下:1. 反馈原理:伺服控制器通过传感器获取执行元件的位置、速度或力矩等反馈信号,将其与期望的目标值进行比较,从而得到误差信号。
2. 控制原理:基于误差信号,伺服控制器通过运算和控制算法,计算出控制指令,用以调节执行元件的运动状态。
3. 闭环控制:伺服控制器通过不断的反馈和修正,使执行元件的输出能够逼近或达到期望的目标值,从而实现闭环控制。
伺服控制器的构造主要包括以下几个部分:1. 传感器:伺服控制器通常会使用位置传感器、速度传感器或力矩传感器等,用于获取执行元件的实际状态,将其转换为电信号输入到控制器中。
2. 控制算法:伺服控制器内部会采用各种控制算法,如比例控制、积分控制和微分控制等,通过对反馈信号进行运算和处理,得到控制指令。
3. 控制器芯片:伺服控制器通常会使用专门的集成电路芯片,如DSP芯片或FPGA芯片等,用于实现控制算法、运算处理和控制指令输出等功能。
4. 驱动芯片:伺服控制器还需要使用驱动芯片,用于将控制指令转换为能够驱动执行元件的电信号,控制其运动状态。
5. 电源系统:伺服控制器还需要提供稳定的电源供电,以保证控制器和执行元件的正常工作。
在伺服控制器中,控制算法起着核心的作用。
常用的控制算法有位置控制、速度控制和力矩控制等。
- 位置控制:该算法通过比较反馈信号和目标位置,产生误差信号,并根据误差信号调节控制指令。
常见的位置控制算法有比例控制、PID控制等。
- 速度控制:该算法通过比较反馈信号和目标速度,产生误差信号,并根据误差信号调节控制指令。
常见的速度控制算法有比例控制、PID控制以及模糊控制等。
- 力矩控制:该算法通过比较反馈信号和目标力矩,产生误差信号,并根据误差信号调节控制指令。
常见的力矩控制算法有比例控制、自适应控制等。

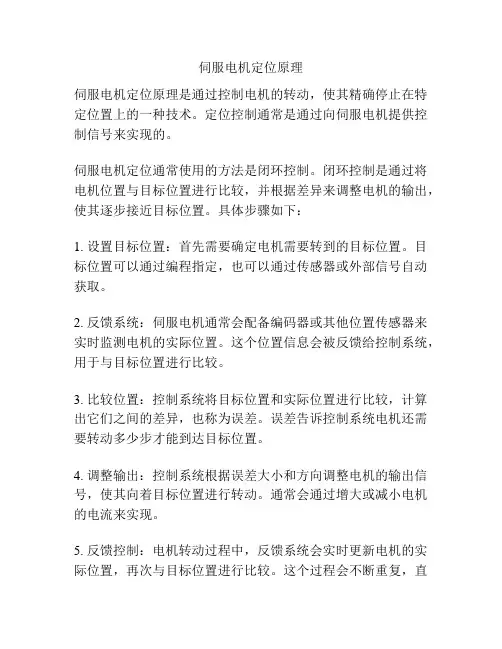

伺服电机定位原理
伺服电机定位原理是通过控制电机的转动,使其精确停止在特定位置上的一种技术。
定位控制通常是通过向伺服电机提供控制信号来实现的。
伺服电机定位通常使用的方法是闭环控制。
闭环控制是通过将电机位置与目标位置进行比较,并根据差异来调整电机的输出,使其逐步接近目标位置。
具体步骤如下:
1. 设置目标位置:首先需要确定电机需要转到的目标位置。
目标位置可以通过编程指定,也可以通过传感器或外部信号自动获取。
2. 反馈系统:伺服电机通常会配备编码器或其他位置传感器来实时监测电机的实际位置。
这个位置信息会被反馈给控制系统,用于与目标位置进行比较。
3. 比较位置:控制系统将目标位置和实际位置进行比较,计算出它们之间的差异,也称为误差。
误差告诉控制系统电机还需要转动多少步才能到达目标位置。
4. 调整输出:控制系统根据误差大小和方向调整电机的输出信号,使其向着目标位置进行转动。
通常会通过增大或减小电机的电流来实现。
5. 反馈控制:电机转动过程中,反馈系统会实时更新电机的实际位置,再次与目标位置进行比较。
这个过程会不断重复,直
到电机到达目标位置。
通过不断反馈和调整,伺服电机可以实现较高的精度和稳定性,可以用于许多需要精准定位的应用,例如机械臂、印刷设备、自动门等。
总之,伺服电机定位原理是利用闭环控制,通过比较电机实际位置与目标位置的差异,调整电机输出,使其准确地停止在目标位置上。
伺服系统的工作原理
伺服系统是一种能够实现精确位置控制的系统,其工作原理主要包括传感器、控制器和执行器三个部分。
首先,伺服系统通过传感器实时监测所控制对象的状态,例如位置、速度、加速度等。
常用的传感器有编码器、光电开关、位移传感器等。
传感器将所监测到的信息转化为电信号,并传送给控制器。
其次,控制器是伺服系统的核心部分,它接收传感器传来的电信号,在内部进行计算和处理,并根据控制算法生成相应的控制策略。
控制器通常由微处理器、运算芯片和存储器等组成,具有高速、高精度和高稳定性的特点。
最后,执行器是伺服系统中负责实际驱动对象运动的部分,常见的执行器有伺服电机、液压缸、气动马达等。
控制器通过输出电信号来控制执行器的工作状态,从而实现对所控制对象的精确运动控制。
整个伺服系统的工作流程如下:传感器检测所控制对象的状态并将信息传送给控制器;控制器根据传感器的信号计算得出控制策略,并输出相应的控制信号;执行器根据控制信号执行相应的动作,将所控制对象带到目标位置或实现目标速度。
总的来说,伺服系统通过传感器对所控制对象进行实时监测,控制器计算得出控制策略,通过控制信号驱动执行器实现对对
象的精确位置控制。
这种工作原理使得伺服系统在许多工业领域中得到广泛应用,例如机械加工、自动化生产线等。
伺服控制的原理通俗解释
伺服控制是一种通过对被控对象施加力或扭矩来实现精确控制的技术。
它的原理是通过将被控对象和控制器连接起来,控制器通过不断监测被控对象的状态并与预设的目标进行比较,然后产生相应的控制信号送给被控对象,使其按照预期的方式运动。
具体来说,伺服控制的过程分为三个步骤:感知、比较和控制。
首先,感知阶段,控制器通过传感器获取被控对象的状态信息,例如位置、速度或角度等。
这些信息可以帮助控制器了解被控对象当前的状态。
接下来是比较阶段,控制器将被控对象的当前状态与预设的目标进行比较。
通过计算两者之间的误差,控制器可以确定被控对象当前是否偏离了预期的状态。
最后是控制阶段,控制器根据误差计算结果产生相应的控制信号,并将该信号发送给被控对象。
对于伺服电机来说,控制信号可以是电流或电压,通过改变电流或电压的大小来调整电机的转速或转向。
被控对象接收到控制信号后,会按照信号的指示改变自身的运动状态。
通过不断迭代这三个步骤,控制器可以不断调整控制信号,直到被控对象的状态达到预设的目标为止。
这样就实现了对被控对象的精确控制。
总的来说,伺服控制的原理是通过感知被控对象的状态、比较其与预设目标之间的差异,并根据差异产生控制信号,从而实现对被控对象的精确控制。
伺服电机的控制原理有哪些
伺服电机的控制原理有以下几种:
1. 位置控制原理:通过测量伺服电机的位置信息,与设定的目标位置进行比较,计算出控制电机转动的误差,然后根据误差信号调整伺服电机的输出电压或电流,使其转动到目标位置。
2. 速度控制原理:通过测量伺服电机的转速信息,与设定的目标转速进行比较,计算出控制电机转速的误差,然后根据误差信号调整伺服电机的输出电压或电流,使其转速达到目标值。
3. 力矩控制原理:通过测量伺服电机的输出力矩信息,与设定的目标力矩进行比较,计算出控制电机输出力矩的误差,然后根据误差信号调整伺服电机的输出电压或电流,使其输出力矩达到目标值。
4. PID控制原理:PID控制是一种常用的控制方法,通过调整伺服电机的输出电压或电流,使其输出信号与设定的目标信号匹配,其中P表示比例控制、I表示积分控制、D表示微分控制,通过在控制过程中综合考虑误差、误差积分和误差变化率三个方面的信息,实现对伺服电机的精确控制。
5. 开环控制原理:开环控制是一种简单的控制方法,直接将设定的电压或电流信号作为伺服电机的输入,不进行测量和反馈控制,通过设定的输入信号实现对
伺服电机的控制。
开环控制不能对外部环境变化和伺服电机自身的动态特性进行补偿,容易受到扰动的影响,控制精度相对较低,通常用于对精度要求不高的应用中。
这些控制原理可以单独应用于伺服电机的控制,也可以结合使用,根据具体的应用需求和要求进行选择和调整。
伺服控制器原理伺服控制器是一种用于控制伺服电机的设备,它通过对电机的控制,实现对机械系统的精准控制。
伺服控制器的原理涉及到许多方面,包括控制算法、传感器反馈、电路设计等内容。
在本文中,我们将深入探讨伺服控制器的原理,希望能够对读者有所帮助。
首先,伺服控制器的核心是控制算法。
控制算法是指通过对电机输入电流或电压的控制,使得电机能够按照预定的轨迹或速度进行运动。
常见的控制算法包括PID控制、模糊控制、神经网络控制等。
PID控制是最常见的一种控制算法,它通过比例、积分、微分三个部分对电机进行控制,实现对电机位置、速度、力矩等参数的精准控制。
模糊控制则是一种基于模糊逻辑的控制方法,它能够处理一些难以用精确数学模型描述的系统。
神经网络控制则是利用人工神经网络对电机进行控制,通过学习和训练来实现对电机的精准控制。
其次,传感器反馈是伺服控制器实现精准控制的重要手段。
传感器可以实时地获取电机的位置、速度、力矩等参数,并将这些信息反馈给控制器,以便控制器根据实际情况对电机进行调节。
常见的传感器包括编码器、霍尔传感器、光电传感器等。
编码器能够准确地测量电机的角度和速度,是伺服控制器中最常用的传感器之一。
霍尔传感器则可以检测电机的磁场,从而确定电机的位置和速度。
光电传感器则是利用光电效应来检测电机的位置和速度。
传感器反馈的准确性直接影响着伺服控制器对电机的控制效果,因此传感器的选择和安装至关重要。
最后,电路设计是伺服控制器原理中不可或缺的一部分。
电路设计涉及到电机驱动电路、控制器电路、传感器接口电路等内容。
电机驱动电路是将控制器输出的电流或电压转换为电机能够使用的电能的电路,常见的驱动电路包括H桥驱动电路、功率放大器电路等。
控制器电路则是对控制算法进行实现的电路,包括微处理器、数字信号处理器、模拟电路等。
传感器接口电路则是将传感器采集的信号转换为控制器可以识别的信号的电路,通常包括放大器、滤波器、模数转换器等。
电路设计的合理性和稳定性对伺服控制器的性能有着重要影响,因此在设计电路时需要特别注意。
伺服控制器的原理与应用1. 引言伺服控制器是一种用于控制伺服系统的设备,通过精确的位置控制和速度控制,使伺服电机能够按照预定的路径运动。
伺服控制器广泛应用于机械制造、工业自动化、航空航天等领域。
本文将介绍伺服控制器的工作原理和应用。
2. 伺服控制器的工作原理伺服控制器是通过一系列的控制算法实现对伺服电机的控制。
其工作原理可以分为以下几个步骤:•传感器监测:伺服电机通过传感器获取实时的位置信息和速度信息,并将这些信息传输给伺服控制器。
•误差计算:伺服控制器将期望的位置或速度与实际的位置或速度进行比较,计算出误差值。
误差值表示了伺服电机当前的偏离程度。
•控制算法:根据误差值,伺服控制器采用不同的控制算法进行运算,生成控制信号。
•输出控制信号:伺服控制器将控制信号输出给伺服电机,控制伺服电机的运动。
伺服控制器的工作原理基于反馈控制的概念,通过不断对比期望值和实际值,不断调整控制信号,使得伺服电机的运动稳定在期望的位置或速度。
3. 伺服控制器的应用伺服控制器在许多领域都有广泛的应用。
下面列举了几个典型的应用场景:•机床加工:伺服控制器在数控机床中起着至关重要的作用。
通过精确的位置控制和速度控制,伺服控制器能够使机床准确地加工出复杂的零部件。
•工业机器人:工业机器人是自动化生产中的重要设备,伺服控制器能够精确控制各个关节的位置和速度,实现协调的运动,从而完成复杂的任务。
•印刷设备:在印刷设备中,伺服控制器能够控制印刷轮的运动,保证印刷质量的稳定性和准确性。
•航空航天:在航空航天领域,伺服控制器被广泛应用于飞行控制系统。
通过对飞行器各个部件的控制,伺服控制器能够实现精确的飞行控制,确保飞行器的稳定性和安全性。
4. 伺服控制器的优势与传统的开环控制系统相比,伺服控制器具有以下几个优势:•精确控制:伺服控制器能够实现对伺服电机的高精度控制,使得伺服电机的运动更加稳定和准确。
•稳定性:通过采用反馈控制算法,伺服控制器能够实时检测和校正系统中的偏差,提高系统的稳定性。
伺服控制器原理
伺服控制器是一种电子设备,用于控制伺服系统的运动。
它通过接收来自传感器的反馈信号,并根据预定的运动要求,调整驱动器驱动伺服电机,以实现精确定位和控制运动的目标。
伺服控制器的原理可以概括为以下几个步骤:
1. 反馈信号接收:伺服系统中的传感器会不断地测量关于位置、速度或力的信息,并将这些信息转化为电信号反馈给伺服控制器。
2. 参考信号生成:伺服控制器会根据预定的运动要求,生成一个参考信号,描述所需的位置、速度或力等参数。
3. 误差计算:伺服控制器会将参考信号和反馈信号进行比较,计算出二者之间的误差。
误差通常表示为一个具体的数值,可以是位置误差、速度误差或力误差等。
4. 控制算法运算:根据误差值,伺服控制器会根据事先设计的控制算法进行计算,以确定如何调整驱动器输出的控制信号。
5. 输出控制信号:根据控制算法计算的结果,伺服控制器将输出控制信号给驱动器,从而控制驱动器驱动伺服电机进行运动。
6. 循环反馈控制:上述过程是一个闭环控制系统,伺服控制器会不断地接收反馈信号,计算误差,并调整控制信号,以使得伺服系统能够快速、准确地响应外部的指令,并实现所需的运
动控制。
总的来说,伺服控制器的原理是基于反馈控制的基本原理,通过不断地比较预定的目标与实际测量值之间的差异,并根据控制算法进行调整,实现对伺服系统的精确控制。
伺服控制器的基本原理与工作原理伺服控制器是一种常用于工业和自动化领域的电子装置,用于控制电机或执行器的位置、速度和加速度。
它能够根据反馈信号来校准输出信号,实现精确的运动控制。
本文将介绍伺服控制器的基本原理和工作原理。
一、基本原理伺服控制器的基本原理是通过比较反馈信号和设定值信号,然后根据比较结果对输出信号进行调整,使得执行器能够按照预定的轨迹准确运动。
1. 反馈信号:伺服控制器会接收一个反馈信号,用于实时监测执行器当前的位置、速度和加速度等性能参数。
常见的反馈传感器包括编码器、位置传感器和速度传感器等。
反馈信号与设定值信号进行比较,从而判断执行器当前状态并作出相应调整。
2. 设定值信号:设定值信号是用户预设的期望参数,包括位置、速度和加速度等。
伺服控制器会根据设定值信号来控制执行器的运动。
3. 比较与调整:伺服控制器将反馈信号与设定值信号进行比较,得出误差信号。
根据误差信号的大小和方向,控制器会调整输出信号来减小误差,使得执行器按照预期运动。
二、工作原理伺服控制器通常由三个主要组件组成:控制驱动器、功率放大器和执行器。
1. 控制驱动器:控制驱动器是伺服控制器的核心部分,负责接收输入的设定值信号和反馈信号,并将其转换为输出信号控制执行器。
控制驱动器根据预设的运动参数计算输出信号,并通过控制算法进行调整,从而实现精确的运动控制。
2. 功率放大器:功率放大器是将控制驱动器产生的低功率信号放大到足够驱动执行器所需的高功率信号的装置。
执行器通常需要较大的电流或电压才能产生足够的力或运动。
3. 执行器:执行器是由伺服控制器控制的最终动力输出装置。
它可以是电机、液压缸或气动驱动器等。
执行器根据伺服控制器的输出信号来实现位置调整、速度控制和加速度控制等。
伺服控制器的工作流程如下:1. 接收反馈信号:伺服控制器先接收反馈信号,以了解执行器当前的状态和位置。
2. 比较和调整:根据设定值信号和反馈信号的比较结果,伺服控制器计算出误差信号,并根据控制算法和PID控制等方法进行调整。
伺服的控制原理及应用一、概述伺服控制是一种广泛应用于自动化系统中的控制方法,通过对输出进行反馈,控制系统能够准确地跟踪和调节目标值。
伺服控制广泛应用于工业生产线、机械设备、无人驾驶汽车等领域。
二、伺服的基本原理伺服系统由伺服电机、编码器、控制器和负载组成。
下面我们来逐步介绍伺服的基本原理。
2.1 伺服电机伺服电机是伺服系统的核心部分,它能够根据输入的电信号控制转速和位置。
常见的伺服电机有直流伺服电机和交流伺服电机。
2.2 编码器编码器是伺服系统中的重要传感器,它能够准确地测量电机的转动角度和速度,并将这些信息反馈给控制器。
2.3 控制器控制器是伺服系统中的大脑,它根据编码器的反馈信息和设定值,控制电机的输出信号。
控制器可以采用PID控制算法来实现精确的控制。
2.4 负载负载是伺服系统要控制的对象,它可以是机械设备中的各种部件,如转盘、传动装置等。
控制器通过控制伺服电机,使负载达到预定的位置和速度。
三、伺服的应用伺服控制由于其精确性和可靠性,广泛应用于各种领域。
3.1 工业生产线在工业生产线中,伺服控制被广泛用于控制机械臂、传送带等设备。
通过伺服控制,可以实现高精度的定位和跟踪,提高生产效率。
3.2 机械设备伺服控制在机械设备中的应用也非常广泛。
例如,在数控机床中,伺服控制能够实现高速、高精度的刀具定位;在包装设备中,伺服控制可以实现物品的精确包装。
3.3 无人驾驶汽车伺服控制在无人驾驶汽车中也扮演着重要角色。
通过伺服控制,车辆能够准确地根据传感器的反馈信息控制转向和速度,实现自动驾驶。
3.4 医疗设备在医疗设备中,伺服控制可以实现对治疗设备的精确控制。
例如,在放射治疗中,伺服控制可以使辐射源按照预定的路径运动,准确照射病变部位。
3.5 机器人机器人是伺服控制的另一个重要应用领域。
通过伺服控制,机器人能够实现高精度的动作和抓取,广泛应用于制造业、卫生保健等领域。
四、总结伺服控制是一种精确、可靠的控制方法,应用广泛。
伺服控制系统原理
伺服控制系统原理是一种通过反馈控制的方式,对运动对象进行精确控制的方法。
该系统由三个主要组成部分构成:传感器、执行器和控制器。
传感器负责感知运动对象的位置、速度和加速度等相关参数。
常见的传感器包括光电传感器、编码器和加速度计等。
传感器将实时采集到的数据反馈给控制器。
执行器是伺服控制系统中的执行部件,它通过产生控制信号,将控制器计算出的运动指令转化为实际的运动,从而实现对运动对象位置、速度和加速度的控制。
执行器的种类多种多样,包括伺服电机、气动执行元件和液压缸等。
控制器是伺服控制系统中最为关键的部分,它负责根据传感器反馈的数据以及预设的控制算法,计算出适当的控制信号,并将其送往执行器。
控制器的设计通常基于PID(比例、积分、
微分)控制算法或者其他更高级的控制算法。
PID控制器根据
当前偏差(设定值与实际值之间的差异)、积分项(过去误差累积)和微分项(预测误差变化趋势)来生成输出信号。
伺服控制系统的原理是运用负反馈控制的思想,通过不断地对系统进行测量和调整,使得系统能够准确追踪预设的运动轨迹。
当实际运动与预设值产生偏差时,传感器会感知到这种差异,并将其传递给控制器。
控制器根据传感器反馈的数据计算出适当的控制信号,使执行器作出相应调整,进而对运动对象进行精确控制。
综上所述,伺服控制系统运用传感器、执行器和控制器三个组成部分,通过不断的测量、计算和调整,实现对运动对象的精确控制。
这种基于负反馈控制原理的方法广泛应用于机器人、自动化设备、航空航天等领域。
伺服工作的原理
伺服工作的原理是通过电机和反馈系统的协同工作来实现精确的位置控制。
它通常由三个部分组成:电机、位置传感器和控制器。
1. 电机:伺服系统中常用的电机类型是直流伺服电机或交流伺服电机。
它们通过传输电流来控制转子的位置和速度。
电机通常由定子和转子组成,其中定子是电机的静态部分,而转子则是旋转部分。
2. 位置传感器:伺服系统必须准确地知道电机转子的位置,以便进行相应的控制。
为了实现位置反馈,通常使用编码器或位置传感器来检测电机转子的位置。
编码器通过对转子位置的离散采样来输出相应的位置信号。
位置传感器可以是光电传感器、霍尔传感器等。
3. 控制器:控制器是伺服系统中的大脑,它接收来自位置传感器的反馈信号,并根据预先设定的目标位置来计算输出的电流信号。
控制器将输出的电流信号发送给电机驱动器,以实现对电机的精确控制。
控制器通过不断比较电机的实际位置和目标位置,自动调整输出信号,使电机能够准确地到达目标位置。
整个伺服系统的工作原理可以概括为: 控制器接收到目标位置后,通过位置传感器获取电机当前的实际位置,然后与目标位置进行比较,计算出控制信号,并将控制信号发送给电机驱动器。
驱动器将控制信号转换为电流信号,通过控制电机的电流来实现精确的位置控制。
持续的反馈循环可以保持电机的稳定
运行,使其能够精确地到达目标位置,并实现高精度的运动控制。
伺服追踪控制原理
伺服追踪控制是一种通过控制系统使伺服系统跟踪给定轨迹或参考信号的控制方法。
伺服系统通常包括电机、传感器、控制器和负载,其目标是使负载按照预定的轨迹或指令信号进行运动。
以下是伺服追踪控制的基本原理:
1.系统建模:
•首先,对伺服系统进行数学建模,以描述系统的动态行为。
这通常涉及到建立数学方程,包括电机模型、传感器模型
和负载模型。
2.设定目标轨迹:
•确定所需的运动轨迹或参考信号,这可以是位置、速度或加速度的函数,取决于具体的应用需求。
3.反馈传感器:
•使用反馈传感器(如编码器或位置传感器)来实时测量系统的状态,例如位置、速度或加速度。
这个反馈信号用于
与目标轨迹进行比较。
4.误差计算:
•通过将目标轨迹与实际测得的系统状态进行比较,计算出系统的误差。
误差是目标轨迹与实际状态之间的差异。
5.控制器设计:
•设计一个控制器,其目标是通过调整电机输入来减小误差。
最常见的控制器之一是比例-积分-微分(PID)控制器,
它根据误差的比例、积分和微分来生成控制信号。
6.控制信号输出:
•控制器生成的控制信号送入电机,调整电机的输出,以使系统跟踪目标轨迹。
7.闭环控制:
•伺服追踪控制是一种闭环控制,因为它使用实时的反馈信息进行调整。
在每个时间步,系统都会测量状态,计算误
差,然后调整控制信号。
8.稳定性和性能优化:
•考虑到系统的稳定性和性能,调整控制器参数以确保系统在不同工作条件下都能保持稳定,并且具有良好的跟踪性
能。
伺服追踪控制广泛应用于机械系统、自动化设备、机器人和其他需要高精度位置控制的应用领域。
它能够实现对系统的精确控制,使得系统能够迅速、准确地响应外部输入和参考信号。
