电气工程及自动化专业毕业实习、毕业设计指导书毕业实习和毕业设计是电气工程及自动化专业培养计划中的重要环节，通过这两个实践环节的教学，提高学生的综合素质，为走向社会、参加工作打下扎实的基础。

一、毕业实习1．目的：学生通过几年的基础课、专业基础课和专业课的系统学习后，应通过直接参加生产实践或深入到生产第一线获得实际生产操作的锻炼，其一是为巩固并加深对已学过的理论知识的理解；其二是为下一阶段的毕业设计作好调研准备；其三是在社会实践中继续对学生进行劳动教育，使其了解国情、学习劳动人民的优秀品质、培养热爱劳动、深入实践、勤奋钻研、关心集体的良好作风。

2．实习时间 2-3周3．实习内容（1）了解电力生产过程的各个环节（2）了解常用电气设备的原理、工作过程（3）了解生产过程自动控制（4）熟悉电气原理图的绘制（4）参观电力生产单位，现场体验发电、变电、输电、供电的过程（5）了解电气工程学科前沿技术的发展4．实习要求（1）自觉遵守纪律，切实注意安全，认真参加实习，每到一个单位必须遵守该单位的规章制度。

（2）虚心向工程技术人员学习，走理论与实际相结合的道路。

（3）学生按教师指定的实习单位，熟悉实际操作，做好实习笔记。

（4）实习结束，交毕业实习报告一份。

5．实习报告的内容与要求实习结束后，学生必须以现场观察了解到的情况与现场为基础，系统地整理出一份实习报告。

要求重点突出、条理清楚，语言通畅、字迹工整、全面真实反映出实习的所见与收获。

由于实习报告是评定成绩的主要依据之一，又是学生将零散的实习收获加以整理的重要手段，每个学生都必须重视并认真撰写，且不可敷衍了事。

实习报告的内容主要有：（1）活动发生的时间、地点、名称、过程及进行这项活动的目的。

（2）活动中所见所用到的设备及单位生产介绍：包括原理、工艺过程、控制要求、如何实现、性能评价、技术展望等内容。

这些是整个实习报告的核心内容，当实习过程活动较多时，实习报告内容的选材亦有所侧重，主要侧重在毕业课题所涉及的范围内，重点介绍与本专业有关且与毕业设计课题有关的而且自己感受最深的东西。

电气工程及其自动化毕业设计（论文）任务书1、毕业设计（论文）题目：广州市***110KV终端变电所设计2、毕业设计（论文）目的及成果要求（包括图表、实物等硬件要求）：电力工业在国民经济中占有十分重要的地位，研究110kV变电站的可靠性、稳定性和经济性具有非常重要的意义。

本毕业设计是根据广州市黄埔区大沙110KV终端变电所的负荷资料、变电要求，进行该变电所的设计，要求在满意技术规定的前提下，力求经济。

本毕业设计课题基本涵盖了电气工程专业所有专业课的内容，与生产实际联系紧密，能够提高学生综合运用所学知识去分析和解决本专业相关的实际问题的能力，以及从事专业技术工作的基本能力。

3、毕业设计（论文）内容及要求（包括原始数据、技术要求、工作要求等）：一、原始资料：1．变电所的建设规模：（1）类型：110 kV地方变电所（2）最终容量：根据电力系统规划，安装两台容量为35.2MVA，电压为110/35/10kV的主变压器，变压器各侧容量比为：100/100/100，一次性设计并建成。

2．电力系统与本所的连接情况：（1）该变电所是一座降压变电所，担负着该地区的供电任务。

（2）变电所有两回线与110 kV电力系统连接，有两回线与35 kV电力系统连接。

（3）本变电所在系统最大运行方式下，110 kV系统侧正、负阻抗标幺值为0.11，零序阻抗为0.28；35 kV系统侧正、负阻抗标幺值为0.94，零序阻抗为0.52(Sj=100MVA)，110kV及35kV电源容量为无穷大，阻抗值包括平行线路阻抗在内。

3．变电所不考虑无功补偿设备，35 kV因线路电容电流较小，不装设消弧线圈。

110 kV出线无电源。

4．电力负荷水平：（1）110 kV进出线共4回，其中两回线110kV供电，正常情况下输送容量各为30000 kVA；另有两回线分别供电给两个大型工厂，输送容量各为20000 kVA，且均为一级负荷，Tmax=5000h（2）35kV进出线共6回，其中两回线连接35 kV电源，正常情况下输送容量各为7000 kVA，为二级负荷，Tmax =3500h。

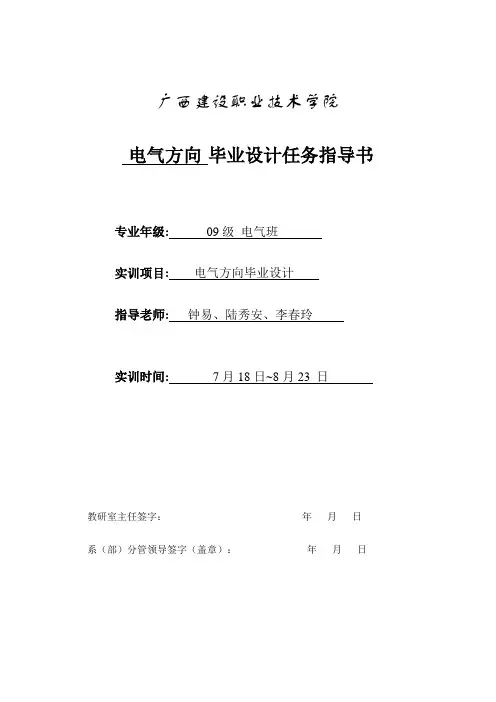

广西建设职业技术学院电气方向毕业设计任务指导书专业年级:09级电气班实训项目:电气方向毕业设计指导老师:钟易、陆秀安、李春玲实训时间:7月18日~8月23 日教研室主任签字：年月日系（部）分管领导签字（盖章）：年月日电气方向毕业设计实训教学任务、指导书实训项目建筑供配电与照明课程设计适用专业建筑电气实施学期第五学期总学时6周项目类型毕业设计项目性质课程设计考核形式考查教研室设备撰写人职称一、设计题目：综合楼配电与照明、火灾自动报警设计（见图）二、毕业设计目的：课程设计是本专业学生在学完本专业全部课程之后进行的一次综合性基本训练和考察，是将所学理论知识结合具体实践工程的运用的一个主要环节。

1、通过本课程设计，使学生掌握民用建筑供配电设计内容、程序和步骤。

2、培养分析和解决问题的能力，培养独立思考、独立工作的能力。

3、培养认真执行国家法规、法令和规范及使用技术资料解决实际问题的能力：4、提高运算和绘制施工图的能力；5、巩固、深化和扩展所学的知识，提高学生综合运用能力三、设计内容和要求：1、设计计算：负荷计算、控制保护设备及导体的选择、防雷及接地、设计说明。

2、绘制施工图：各层电照平面布置图（1/100）、各层动力平面布置图（1/100）、高低压配电系统图（1/100）、屋顶防雷平面图（1/100）基础接地平面布置图（1/100）、火灾自动报警系统图（1/100）、各层火灾自动报警平面布置图（1/100）四、设计步骤（一）准备阶段：1. 详细阅读设计任务书、指导书，熟悉原始资料；2. 详细阅读有关设计规范、标准、手册等相关内容；3. 收集设计所需产品样本资料；4. 收集设计所需原始数据；5. 收集、阅读类似工程设计文件（说明书、计算书、图等），参考、学习设计方案、内容、方法等。

6. 特别应注意类似工程的以下内容：1）配电负荷等级确定及配电指标；2）配电方式（二）确定配电方案（三）确定大楼总计算负荷、总配电箱安装位置和进线方式、位置（四）每层负荷及配电箱安装位置（五）各功能房间的负荷计算、照度计算（五）导线选择、敷设方式（六）控制保护设备的选择整定（七）设计图绘制：1. 目录——4#图纸（210×297）1张2. 设计说明、材料表——2#图纸（594×420）1张3. 各配电系统图——1#图纸（840×594）4. 各平面布置图——1#图纸（840×594）5. 天面防雷、基础接地平面图——1#图纸（840×594）要求设计图纸表达方式正确，图面布置合理，主要尺寸标注齐全，工程字工整，图纸整齐清洁。

关于电气工程及其自动化专业的毕业设计下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!关于电气工程及其自动化专业的毕业设计电气工程及其自动化专业的毕业设计是学生在大学期间的重要学术活动，旨在通过系统的理论学习和实际操作，培养学生的创新能力和问题解决能力。

信电工程学院电气工程及其自动化专业课程设计任务书（综合实践）课程设计的目的是通过一个实际工程的设计，巩固和加深对课程所学理论知识的理解；培养学生分析问题和独立解决实际问题的能力，理论联系实际的能力，技术与经济全面考虑问题的观点；初步学习工程经济的计算方法等。

因此，课程设计是专业课程教学中重要的实践性环节。

设计题目1：220kV降压变电站电气一次部分设计1、设计任务根据电力系统规划需新建一座220kV终端变电站。

该站建成后与A、B、C三个220kV电网系统相连并供给110、10kV近区用户供电。

2、原始资料2.1 按照规划要求该所有220kV、110kV和10kV三个电压等级。

本期投产2台变压器预留1台变压器的扩建间隔220kV出线7回其中备用2回110kV出线10回其中备用2回10kV出线14回其中备用2回。

2.2 根据规划本所与系统的连接方式为220kV侧与A及C系统各通过2回架空线路相连与B系统通过1回架空线路相连A与B及B与C之间各有1回架空线路联络。

2.3系统阻抗220kV侧电源A、B、C三个系统容量分别为SA2000MVASB1500MVASC4000MVA系统阻抗标幺值分别为XA 0.3XB 0.4XC 0.2各电抗均以各电源容量为基值计算的标幺值110及10kV侧没有电源。

2.4 110kV侧负荷主要为工厂和地区变电站最大负荷约231MW功率因数cosφ0.9-0.8负荷同时率为0.8其中I、II级负荷占8510kV侧总负荷为12.4MW功率因数cosφ0.9-0.8负荷同时率为0.7Ⅰ、Ⅱ级负荷占70最大一回出线负荷为2500kW所用负荷为400kVAⅠ、Ⅱ级负荷占50。

2.5 220kV和110kV侧出线主保护动作时间为0.2s后备保护时间为2s变压器主保护动作时间为0.2s后备保护时间为1s220kV和110kV侧断路器燃弧时间按0.05s考虑。

2.6 本站拟建地区位于山坡上南面靠丘陵东西北地势平坦、地质构造稳定、土壤电阻率为1.5³102欧²米。

毕业设计指导书电气工程及其自动化第一部分毕业设计的目的意义第二部分毕业设计任务与要求第三部分设计成果要求第四部分工作顺序和时间分配第五部分关于设计成绩的评定第六部分关于答辩第七部分设计说明书的撰写内容和要求第八部分设计纪律要求第九部分关于图纸规范性第十部分参考文献资料第一部分毕业设计的意义毕业设计是完成教学计划、实现培养目标的一个重要的教学环节，是培养学生综合素质和工程实践能力的教育过程，对学生的思想品德、工作态度、工作作风和独立工作能力具有深远的影响。

毕业设计的目的、意义是：1、通过毕业设计的训练，使学生进一步巩固加深所学的基础理论、基本技能和专业知识，使之系统化、综合化。

2、培养学生独立工作、独立思考并运用已学的知识解决实际工程技术问题的能力，结合课题的需要可培养学生独立获取新知识的能力。

3、通过毕业设计加强学生对文献检索与翻译、计算、绘图、实验方法、数据处理、编辑设计文件、使用规范化手册、规程等最基本的工作实践能力的培养。

4、通过毕业设计的训练，使学生树立起具有符合国情和生产实际的正确的设计思想和观点；树立起严谨、负责、实事求是、刻苦钻研、勇于探索并具有创新意识及与他人合作的工作作风。

第二部分毕业设计任务与要求一、设计题目变电站电气一次部分初步设计、变电站电气部分设计等类型二、设计任务与要求1、分析设计任务（1）阅读设计任务书、设计指导书，分析原始数据资料，明确设计任务，理解设计成果和要求。

（2）广泛查阅检索有关设计技术资料、收集设计参考文献中规定的资料。

2、电气主接线设计在主接线设计时，必须从全局出发，统筹兼顾，根据本变电所在系统中的地位、进出线回路数、负荷情况、工程特点、周围环境条件等，确定合理的设计方案。

电气主接线设计，一般分以下几步：（1）拟定可行的主接线方案：根据设计任务书的要求，在分析原始资料的基础上，拟定出若干可行方案（本期及远期），内容包括主变压器型式、台数和容量，以及各级电压配电装置的接线方式等。

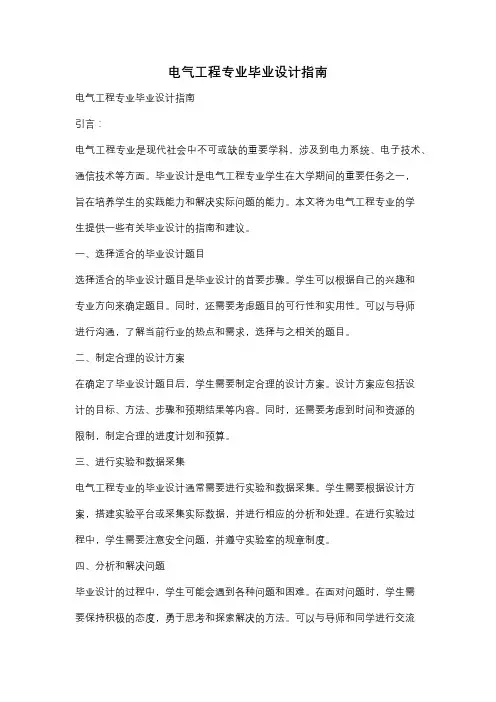

电气工程专业毕业设计指南电气工程专业毕业设计指南引言：电气工程专业是现代社会中不可或缺的重要学科，涉及到电力系统、电子技术、通信技术等方面。

毕业设计是电气工程专业学生在大学期间的重要任务之一，旨在培养学生的实践能力和解决实际问题的能力。

本文将为电气工程专业的学生提供一些有关毕业设计的指南和建议。

一、选择适合的毕业设计题目选择适合的毕业设计题目是毕业设计的首要步骤。

学生可以根据自己的兴趣和专业方向来确定题目。

同时，还需要考虑题目的可行性和实用性。

可以与导师进行沟通，了解当前行业的热点和需求，选择与之相关的题目。

二、制定合理的设计方案在确定了毕业设计题目后，学生需要制定合理的设计方案。

设计方案应包括设计的目标、方法、步骤和预期结果等内容。

同时，还需要考虑到时间和资源的限制，制定合理的进度计划和预算。

三、进行实验和数据采集电气工程专业的毕业设计通常需要进行实验和数据采集。

学生需要根据设计方案，搭建实验平台或采集实际数据，并进行相应的分析和处理。

在进行实验过程中，学生需要注意安全问题，并遵守实验室的规章制度。

四、分析和解决问题毕业设计的过程中，学生可能会遇到各种问题和困难。

在面对问题时，学生需要保持积极的态度，勇于思考和探索解决的方法。

可以与导师和同学进行交流和讨论，寻求帮助和建议。

同时，还可以利用图书馆和互联网资源，查找相关文献和资料，扩大自己的知识面。

五、撰写毕业设计报告毕业设计的最终成果是毕业设计报告。

学生需要将整个设计过程、实验结果和分析、问题解决方法等内容进行系统的整理和归纳，并撰写成报告。

在撰写报告时，学生需要注意语言的准确性和条理性，避免出现语法错误和逻辑混乱。

同时，还需要注重报告的结构和格式，确保报告的可读性和美观度。

六、进行答辩和评审毕业设计报告完成后，学生需要进行答辩和评审。

在答辩过程中，学生需要对自己的设计过程和结果进行详细的介绍，并回答评委的问题。

在答辩中，学生需要展示自己的专业知识和能力，同时还需要展现自信和沟通能力。

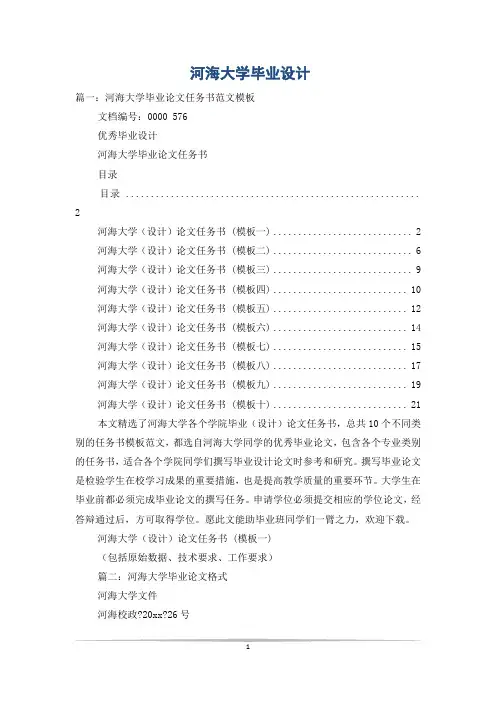

河海大学毕业设计篇一：河海大学毕业论文任务书范文模板文档编号：0000 576优秀毕业设计河海大学毕业论文任务书目录目录 (2)河海大学（设计）论文任务书 (模板一) (2)河海大学（设计）论文任务书 (模板二) (6)河海大学（设计）论文任务书 (模板三) (9)河海大学（设计）论文任务书 (模板四) (10)河海大学（设计）论文任务书 (模板五) (12)河海大学（设计）论文任务书 (模板六) (14)河海大学（设计）论文任务书 (模板七) (15)河海大学（设计）论文任务书 (模板八) (17)河海大学（设计）论文任务书 (模板九) (19)河海大学（设计）论文任务书 (模板十) (21)本文精选了河海大学各个学院毕业（设计）论文任务书，总共10个不同类别的任务书模板范文，都选自河海大学同学的优秀毕业论文，包含各个专业类别的任务书，适合各个学院同学们撰写毕业设计论文时参考和研究。

撰写毕业论文是检验学生在校学习成果的重要措施，也是提高教学质量的重要环节。

大学生在毕业前都必须完成毕业论文的撰写任务。

申请学位必须提交相应的学位论文，经答辩通过后，方可取得学位。

愿此文能助毕业班同学们一臂之力，欢迎下载。

河海大学（设计）论文任务书 (模板一)（包括原始数据、技术要求、工作要求）篇二：河海大学毕业论文格式河海大学文件河海校政?20xx?26号───────────────────关于印发《河海大学本科生毕业设计（论文）工作若干规定(修订)》《河海大学本科毕业设计（论文）基本规范(修订)》的通知各学院:为规范本科毕业设计（论文）的过程管理，结合学校实际情况，现对《河海大学本科生毕业设计（论文）工作若干规定》《河海大学本科毕业设计（论文）基本规范》（校政[20xx]218号）进行修订，特制定《河海大学本科生毕业设计（论文）工作若干规定（修订）》《河海大学本科毕业设计（论文）基本规范（修订）》文件，经校务工作会议审议通过，现予以印发，请遵照执行。
