盘山县职教中心14化工化工仪表2014试卷

2014年辽宁省中职升高职(化工类)专业技能考试《电子天平操作》考核标准
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试《电子天平操作》考核标准
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试《溶液配制操作》考核标准
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试《溶液配制操作》考核标准
监考员：
《酸碱滴定操作》考核标准
监考员：
监考员：2014年辽宁省中职升高职(化工类)专业技能考试
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试仪器的选择和装配（Ⅱ）考核标准
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试仪器的选择和装配（Ⅲ）考核标准
监考员：
2014年辽宁省中职升高职(化工类)专业技能考试仪器的选择和装配（Ⅳ）考核标准
监考员：。

化工仪表测试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.按照被控变量的类型将控制系统分为定值控制系统、随动控制系统和程序控制系統。

A、正确B、错误正确答案：A2.KWh是电功率的单位。

A、正确B、错误正确答案：B3.选择控制系统又称为是超驰控制或取代控制。

A、正确B、错误正确答案：A4.“平光”表示操作人员确认后继续存在的故障或第二故障。

A、正确B、错误正确答案：A5.在事故状态下，为保证设备安全，压力放空系统应选择快开特性调节阀。

A、正确B、错误正确答案：A6.串级控制系统在主变量确定后,选择的副变量应与主变量间有一定的内在联系。

A、正确B、错误正确答案：B7.欧姆定律是用来说明电路中电压、电流、电阻,这三个基本物理量之间关系的定律,它指出:在一段电路中流过电阻的电流与电阻R两端电压成正比,而与这段电路的电阻成反比。

A、正确B、错误正确答案：A8.串级控制系统能够消除调节阀非线性特性的影响。

A、正确B、错误正确答案：A9.用浮筒式液位计测量液位时,液位越高,扭力管所产生的扭角越大;液位越低,产生的扭角越小。

A、正确B、错误正确答案：B10.串级控制系统中,副回路通常采用纯比例控制,可适当引入积分作用,通常不需要微分作用。

A、正确B、错误正确答案：A11.液体的黏度随温度升高而降低,气体的黏度则反之。

A、正确B、错误正确答案：A12.波纹管密封型是4种上阀盖形式之一,适用于有毒性、易挥发和贵重流体的场合。

A、正确B、错误正确答案：A13.充满管道且沿管道轴向连续向前流动的流体,当遇到节流装置的阻挡作用时,若流量Q愈大,则流束的局部收缩和位能、动能相互转换也愈显著,产生的压差ΔP也愈显著A、正确B、错误正确答案：A14.国产SUPCONWEBFIELDECS-100控制系统具有HART信号处理卡件，可实现对符合HART协议的智能仪表的数据采集、组态和管理。

A、正确B、错误正确答案：A15.电子式电动执行机构调整方便,手动操作简单方便,调整方便、接线方便、伺服放大器一体化,不需考虑伺服放大器的另外安装。

盘山县职教中心2012-2013学年度上学期期末考试化工仪表及自动化试卷适用班级:11化工考试时间:60分钟满分:90分科目:化工仪表及自动化解答要求:答案写在指定位置,字迹工整.第一卷:客观题一:单项选择题(共15小题,每题有一个答案,选对2分,错漏选0分,总分共30分)1. 下列热电偶中，用于测量温度为600℃附近的微分热电势比较大的是（）。

（A）铂铑30－铂铑6热电偶；（B）铂铑10－铂热电偶；（C）镍铬－镍硅（镍铝）热电偶；（D）镍铬－铐铜热电偶。

2. 锅炉汽包水位以（）作为零水位。

（A）最低水位；（B）任意水位；（C）正常水位；（D）最高水位。

3. 有一精度等级为0.5的测温仪表，测量范围为400～600℃，该表的允许基本误差为（）。

（A）±3℃；（B）±2℃；（C）±1℃；（D）3℃。

4. 差压式流量计中节流装置输出差压与被测流量的关系为（）。

（A）差压与流量成正比；（B）差压与流量成反比；（C）差压与流量成线性关系；（D）差压与流量的平方成正比。

5. 判断下列各条说法中，不正确的是（）。

（A）节流式流量计测量流量时，流量越小，则测量误差越大；（B）节流式流量计测量流量时，允许测量的最大流量和最小流量之比应为3左右，最大不得超过88；（C）节流件上、下游侧下管段若有突变，会使流量系数变大；（D）孔板在长期运行中，直角入口锐边磨损变钝时，会使流量系数变大。

6、同上题中若负压侧阀门或导压管泄露时，仪表示值将（）。

A、降低B、升高C、不变D、无法确定7、某压力变送器的测量原0－100KPa，现零点迁移100%，则仪表的测量范围为（）。

A、0－100KPaB、50－100KPaC、－50－＋50KPaD、100－200KPa8、在热电偶温度计中，R100表示为（）A、1000℃时的电阻值B、阻值R＝100欧C、热电阻的长度为100D、10000℃时的电阻值9、100℃时，下列那种分度号的热电偶那种毫伏值最大（）。

化工自动化控制仪表考试试卷(含答案)1、【单选题】()适用于大口径、大流量、低压力、不干净三介质。

(C)A、套筒阀B、单座阀C、蝶阀2、【单选题】MF8型手提式干粉灭火器的喷射距离大于等于()m。

(A)A、5B、3C、63、【单选题】Tristation11S1是()公司的控制组态软件。

(A)A、T RICONEXB、ICSC、GE4、【单选题】下列选项中，会造成物料泄漏的是()。

(C)A、物料的压力高B、物料的温度高C、管线腐蚀5、【单选题】下列阀门中，由系统中某些参数的变化而自动启闭的是()。

(B)A、旋塞阀B、减压阀C、闸阀6、【单选题】下面关于分程控制回路的描述中错误的是()。

(D)A、一台控制器的输出可以同时控制两台甚至两台以上的控制阀B、控制器的输出信号被分割成若干个信号范围段C、输出信号的分段一般是由控制阀来实现的D、由每一段信号去控制一台控制阀7、【单选题】两相触电比单相触电()。

(B)A、更安全B、更危险C、一样8、【单选题】串级控制系统具有一定的自适应能力可用于负荷和操作条件有较大变化的场合,是由于增加了()。

(B)A、主对象B、副回路C、主回路9、【单选题】为了改善分程控制回路中，两个控制阀在分程点上的放大倍数可能出现的突变,可选用()特性的控制阀。

(A)A、对数B、线性C、抛物线10、【单选题】为适合不同工作温度和密封要求,调节阀上阀盖有()种常见的结构形式。

(A)A、4B、3C、511、【单选题】从事()作业时,作业人员必须佩戴封闭式眼镜。

(C)A、强光B、尘土C、酸碱12、【单选题】以下()表决逻辑适用于安全性、实用性很高的场合。

(A)A、三选二2oo3B、三选一1oo3C、二选二2oo213、【单选题】以下不属于物位仪表的检测对象的是()。

(B)A、液位B、密度C、界位14、【单选题】位置变送器是将执行机构输出轴的()转换成4~20毫安反馈信号的装置。

(C)A、位移变化量B、振动C、位移15、【单选题】作为热电材料,一般要求是()。

盘山县职教中心2014-2015学年度上学期期末考试化工仪表及自动化试卷考试说明：规范作答，端正态度，认真核查，答案写在指定位置。

严禁凌乱潦草、胡涂乱抹，要求书写清晰、明确。

不许写与卷纸无关内容。

分Ⅰ、Ⅱ两卷，Ⅰ卷为客观卷，Ⅱ卷为主观卷。

适用班级：13化工出题人：裴有贵第Ⅰ卷：客观卷一、单项选择题（每题一个答案，错答、漏答、不答，概不得分）1：化工自动化是（）等化工类型生产过程自动化的简称。

（）A：化工、炼油、食品、轻工B：化工、汽车、旅游、轻工C：化工、运输、煤炭、轻工D：化工、交通、铁路、轻工2：在化工设备上，（），使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

（）A：配备上一些自动化装置，代替操作人员的部分直接劳动B：配备上一些计算机装置，代替操作人员的部分直接劳动C：配备上一些化工仪表装置，代替操作人员的部分直接劳动D：配备上一些通讯系统装置，代替操作人员的部分直接劳动3：实现化工自动化，（），为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

（）A：能加快生产速度、提高生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全B：能加快生产速度、降低生产成本、提高产品产量和质量、增加劳动强度、保证生产安全C：能加快生产速度、降低生产成本、降低产品产量和质量、减轻劳动强度、保证生产安全D：能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全4：在自动化领域内，把被控变量（）时间而变化的平衡状态称为控制系统的静态。

（）A：不随 B：随 C：在一定情况下随 D：无法确定是否5：在自动化领域内，系统的动态是被控变量（）时间而变化的不平衡状态。

（）A：不随 B：随 C：在一定情况下随 D：无法确定是否6：测量元件与变送器：用来感受（）的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）。

（）A：扰动 B：操作变量 C：被控变量 D：设定值7：测量过程在实质上是将被测参数与其相应的测量单位进行比较的过程。

化工仪表考试题及答案一、单项选择题（每题2分，共20分）1. 化工仪表中，用于测量温度的仪表是（）。

A. 压力表B. 温度计C. 流量计D. 物位计答案：B2. 以下哪种传感器适用于测量高压气体的压力？（）A. 应变式传感器B. 电容式传感器C. 压电式传感器D. 电阻式传感器答案：A3. 在化工过程中，用于控制流量的仪表称为（）。

A. 控制器B. 变送器C. 执行器D. 流量计答案：D4. 以下哪种仪表常用于测量液体的液位？（）A. 雷达液位计B. 压力变送器C. 温度传感器D. 流量计5. 化工仪表中，用于测量和控制气体流量的仪表是（）。

A. 压力表B. 温度计C. 流量计D. 物位计答案：C6. 以下哪种仪表适用于测量腐蚀性介质的压力？（）A. 机械式压力表B. 电子式压力变送器C. 电容式压力传感器D. 压电式压力传感器答案：B7. 在化工过程中，用于测量和控制温度的仪表称为（）。

A. 控制器B. 变送器C. 执行器D. 温度计答案：D8. 以下哪种传感器适用于测量真空度？（）A. 应变式传感器B. 电容式传感器C. 压电式传感器D. 电阻式传感器答案：A9. 在化工仪表中，用于测量和控制液体流量的仪表是（）。

B. 温度计C. 流量计D. 物位计答案：C10. 以下哪种仪表常用于测量固体物料的物位？（）A. 雷达物位计B. 压力变送器C. 温度传感器D. 流量计答案：A二、多项选择题（每题3分，共15分）1. 化工仪表中，以下哪些是测量压力的仪表？（）A. 压力表B. 温度计C. 流量计D. 压力变送器答案：A、D2. 以下哪些传感器适用于测量温度？（）A. 热电偶B. 热电阻C. 电容式传感器D. 压电式传感器答案：A、B3. 在化工过程中，以下哪些仪表用于控制流量？（）A. 控制器B. 变送器C. 执行器D. 流量计答案：A、C、D4. 以下哪些仪表常用于测量液位？（）A. 雷达液位计B. 超声波液位计C. 压力变送器D. 温度传感器答案：A、B5. 以下哪些仪表适用于测量腐蚀性介质的压力？（）A. 机械式压力表B. 电子式压力变送器C. 电容式压力传感器D. 压电式压力传感器答案：B、C三、判断题（每题1分，共10分）1. 化工仪表中，用于测量温度的仪表是流量计。

化工仪表及自动化试题《化工仪表及自动化》考试试题年级: 专业: 姓名:—、填空题〔每空0.5分，共27分〕1、局部的或全部地用自动化装置管理化工生产的方法，称为。

2、所谓测量，就是用的方法，求出某个量的大小。

3、仪表的是衡量仪表质量优劣的重要指标之一，在工业上一般为级以下。

4、检测系统中的信号传递形式主要有：、、。

5、测量的方法主要有：和。

6、在压力检测中，常有、、之分。

7、把转化为输出，然后测量电信号的压力表叫电气式压力计。

8、压力计仪表测量范围中，在测量稳定压力式，最大工作压力不应超过量程的；测量脉动压力式，最大工作压力不应超过量程的；测量高压力时，不应超过量程的。

一般被测压力的最小值不应低于仪表量程的。

9、差压式流量计是基于流体流动的原理来测量的。

10、转子流量计是利用压降，节流面积来测流量的。

11、测量液位的仪表叫，测量料位的仪表叫。

12、差压式液位计，是利用容积内的液位改变时，有液柱产生的也相应变化原理工作的。

13、温度检测仪表可以分为与两类。

14、利用液体或固体受热时产生热膨胀的原理，可以制成式温度计，利用导体的电阻随温度变化的性质，可以制成式温度计。

温度计是基于热电效应原理制成的。

15、数字式显示仪表的准确度、灵敏度都比拟。

16、在自动化中LC 一般表示，LT表示。

17、反应有反应和反应两种。

18、我们把被控变量不随时间而变化的平衡状态称为，而把被控变量随时间而变化的不平衡状态称为系统的。

19、是指在过程过渡中，被控变量偏离给定值的最大值。

20、从干扰作用发生时刻起，到系统从新建立平衡为止，所经历的时间叫。

21、对象的数学模型中，参量模型主要有：、、。

22、对象从新稳定后输出变化量与输入变化量之比是，他越大表示输入有一定变化，对输出量影响越；表示对象受到输入作用后，被控变量变化的快慢程度。

23、控制器的特性，就是指控制器的与的关系。

24、在工业控制中根本的控制规律有：、、和四种。

中等职业学校化工仪表月考试卷姓名 ____________________ 得分 _________________一、单项选择题（每题只有一个选项符合题意，每题3分，共45分）1．在校表时计算得仪表的相对百分误差为±0.8%，则该仪表的精度等级为（）A.0.5B.0.6C.0.8D.1.02.由于测量者的不小心引起的，在测量过程中可以避免的误差是（）A.系统误差B.偶然误差C.疏忽误差D.随机误差3．化工生产中使用最广泛的压力测量仪表是（）A.液注式压力表B.活塞式压力表C.弹性式压力表D.电气式压力表4.一般不用作液注式压力计的工作介质的是（）A.水银B.滴有酚酞的氢氧化钠C.染色酒精D.水5.下列压力表可以作为标准压力计校验其他压力计的是（）A.液注式压力表B.活塞式压力表C.弹性式压力表D.电气式压力表6.弹簧管压力表的结构中，要改变压力表的量程，可以通过改变下列哪个部件的位置来实现（）A.中心齿轮B.拉杆C.调节螺钉D.指针7.能够用来克服因扇形齿轮和中心齿轮的间隙而产生仪表变差的是（）A.弹簧管B.游丝C.调节螺钉D.拉杆8.波纹管式压力计的弹性元件是（）A.波纹管B.推杆C.连杆D.弹簧管9．测量高温气体或蒸汽压力时应加装（）A.隔离器B.集气器C.沉降器D.回转冷凝器10.下列关于弹性式压力计说法错误的是（）A. 弹簧管压力表使用最广泛B.电接点信号压力表可以自动报警C.波纹管压力表可用于高压的测量D.多圈弹簧管比单圈弹簧管更灵敏11.测量过程中可实现压力远传和自动控制，并可与工业控制器联用的压力计是（）A.液注式压力表B.活塞式压力表C.弹性式压力表D.电气式压力表12.转子流量计属于（）A.速度式流量仪表B.容积式流量仪表C.质量式流量仪表D.漩涡式流量仪表13.转子流量计测量流量时，其刻度是（）A.线性的B.非线性的C.均匀的D.不均匀的14.标准节流装置中最简单、最常用的节流装置是（）A.孔板B.喷嘴C.文丘里管D.转子15.只用于测定导电液体流量的流量计是（）A.靶式流量计B.涡轮流量计C.椭圆齿轮流量计D.电磁流量计二、填空题（每题2分，共74分）1.化工仪表有多种不同分类方法，一般的按测量变量的性质可分为_________测量仪表、_________测量仪表、_________测量仪表、_________测量仪表；按安装场合分为_________仪表、_________仪表等。

化工仪表练习题与参考答案一、判断题（共100题，每题1分，共100分）1.常用的阀位发信装置主要有阀位传送器、阀位开关两种。

A、正确B、错误正确答案：A2.TRICON系统的软件具有对I/O变量的强制赋值功能。

A、正确B、错误正确答案：A3.电远传式压力表的特点是反应迅速、测量范围广、精确度高、易实现远距离传送。

A、正确B、错误正确答案：A4.调节阀的气开、气关与其正作用、反作用一致。

A、正确B、错误正确答案：B5.各种皮带运输机、链条机的传动部位,除安装防护罩外,还应有安全防护绳。

A、正确B、错误正确答案：A6.CENTUMCS3000系统中,若有一组DI卡为冗余配置,则其对应的接线端子排应冗余配置。

A、正确B、错误正确答案：B7.在3-2-0的表决方式下,如果有一个CPU的运算结果与其他两个不同,系统将认为该CPU故障,并将其切除,其余两个CPU正常工作。

A、正确B、错误正确答案：A8.隔离式安全栅分为检测端安全栅和操作端安全栅两种。

A、正确B、错误正确答案：A9.电磁阀均为防爆型的。

A、正确B、错误正确答案：B10.用于连接FFHI现场总线设备的屏蔽双绞线的最大传输距离为1900m。

A、正确B、错误正确答案：A11.气动薄膜调节阀分为直通单座调节阀和直通双座调节阀。

A、正确B、错误正确答案：B12.椭圆齿轮流量计是容积式流量计,用于测量各种流体、特别适用于测量高粘度流体的流量。

A、正确B、错误正确答案：A13.模块化编程时把程序分程若干个程序块，每个程序块含有一些设备和任务的逻辑指令。

A、正确B、错误正确答案：A14.我们常讲的紧急停车系统(ESD)、安全联锁系统(SIS)、仪表保护系统(IPS)、故障安全控制系统(FSC)均可称为安全仪表系统(SIS)。

A、正确B、错误正确答案：A15.在串级控制系统中,系统通过主控制器的输出去控制调节阀。

A、正确B、错误正确答案：B16.串级控制系统的主回路中,副回路这个环节的特性总是“正”作用方向。

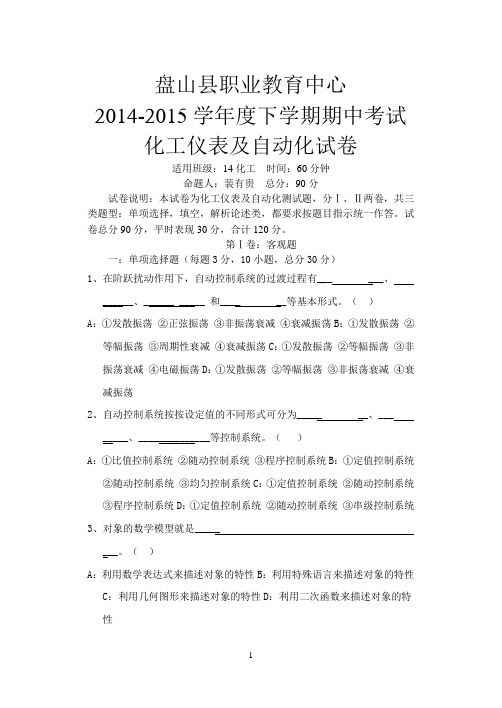

盘山县职业教育中心2014-2015学年度下学期期中考试化工仪表及自动化试卷适用班级：14化工时间：60分钟命题人：裴有贵总分：90分试卷说明：本试卷为化工仪表及自动化测试题，分Ⅰ、Ⅱ两卷，共三类题型：单项选择，填空，解析论述类，都要求按题目指示统一作答。

试卷总分90分，平时表现30分，合计120分。

第Ⅰ卷：客观题一：单项选择题（每题3分，10小题，总分30分）1、在阶跃扰动作用下，自动控制系统的过渡过程有___ ___、______、______ _____ 和____ __等基本形式。

（）A：①发散振荡②正弦振荡③非振荡衰减④衰减振荡B：①发散振荡②等幅振荡③周期性衰减④衰减振荡C：①发散振荡②等幅振荡③非振荡衰减④电磁振荡D：①发散振荡②等幅振荡③非振荡衰减④衰减振荡2、自动控制系统按按设定值的不同形式可分为_____ __、________、______________等控制系统。

（）A：①比值控制系统②随动控制系统③程序控制系统B：①定值控制系统②随动控制系统③均匀控制系统C：①定值控制系统②随动控制系统③程序控制系统D：①定值控制系统②随动控制系统③串级控制系统3、对象的数学模型就是________。

（）A：利用数学表达式来描述对象的特性B：利用特殊语言来描述对象的特性C：利用几何图形来描述对象的特性D：利用二次函数来描述对象的特性4、液位变送器测量进行零点迁移时只改变__________ _____，不改变_______________。

（）A：①变送器的测量范围②变送器的结构B：①变送器的测量范围②变送器的量程C：①变送器的测量范围②变送器的原理D：①变送器的测量范围②变送器的测量方法5、在常用的热电偶温度计中，精度较高的是_____ _热电偶，线性最好的是_____ _热电偶，灵敏度较高的是_____ _热电偶。

（）A：①S型②K型③E型B：①S型②D型③E型C：①L型②K型③E型D：①S型②K型③Q型6．常用的热电阻材料是______ _______，分度号是______ _______，线性好的是_____ _热电阻，它适于测量_______温度。

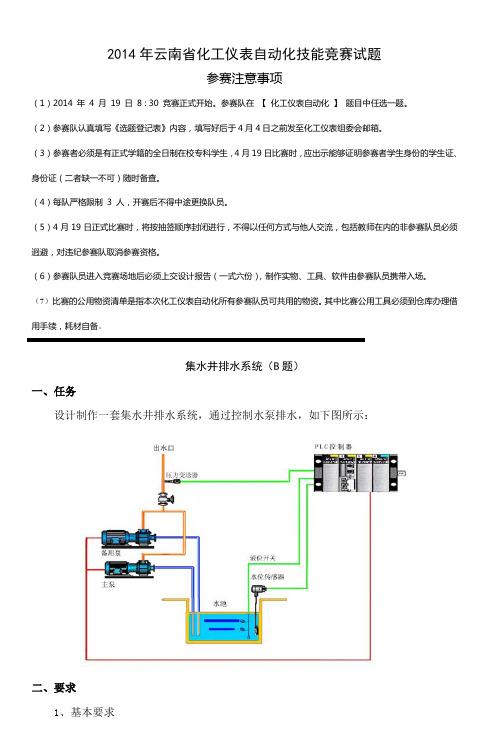

2014年云南省化工仪表自动化技能竞赛试题参赛注意事项（1）2014 年 4 月 19 日 8 : 30 竞赛正式开始。

参赛队在【化工仪表自动化】题目中任选一题。

（2）参赛队认真填写《选题登记表》内容，填写好后于4月4日之前发至化工仪表组委会邮箱。

（3）参赛者必须是有正式学籍的全日制在校专科学生，4月19日比赛时，应出示能够证明参赛者学生身份的学生证、身份证（二者缺一不可）随时备查。

（4）每队严格限制 3 人，开赛后不得中途更换队员。

（5）4月19日正式比赛时，将按抽签顺序封闭进行，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迥避，对违纪参赛队取消参赛资格。

（6）参赛队员进入竞赛场地后必须上交设计报告（一式六份），制作实物、工具、软件由参赛队员携带入场。

（7）比赛的公用物资清单是指本次化工仪表自动化所有参赛队员可共用的物资。

其中比赛公用工具必须到仓库办理借用手续，耗材自备。

集水井排水系统（B题）一、任务设计制作一套集水井排水系统，通过控制水泵排水，如下图所示：二、要求1、基本要求（1）、使用组态软件实现对整个系统的组态,至少完成仿真运行，显示相应数据。

（2）、完成设计报告，并装订成册。

包含其自控原理图、电气一次原理图、电气二次原理图及相应的说明文档。

（3）、参赛队员必须在正式比赛时，进行管道的现场安装，包括接线、管道连接等。

（4）、PLC或者单片机等控制器程序的编制。

2、发挥部分（1）、组态部分实现数据报表、语音报警、录波、SOE功能。

（2）、设计报告具有工程造价、设计标准依据等。

（3）、PLC控制程序或单片机程序具备两泵之间的主备轮换功能，例如在第一次起动时为１＃泵为主用，２＃泵为备用，在第二次起动时为１＃泵为备用，２＃泵为主用，在第三次起动时......（4）、主备轮换具有时间轮换或者次数轮换功能。

三、说明（1）、本次比赛的仪器仪式表建议采用云南通海瑞洲电气有限公司提供的REZS-CGQ 系列产品。

盘山县职教中心2018-2019学年度上学期期末考试化工仪表及自动化试卷考试说明：规范作答，认真核查，答案写在指定位置。

严禁凌乱潦草、乱涂乱抹，要求书写清晰、明确。

不许写与卷纸无关内容。

分一二两卷，一卷为客观卷，二卷为主观卷。

适用班级：18化工出题人：裴有贵第Ⅰ卷：客观卷一、单项选择题（每题一个答案，错答、漏答、不答，概不得分）1：化工自动化的四大热工量是（）。

（）A：流量、物位、温度、压强B：化工、流量、物位、温度、C：物位、温度、压强、轻工D：流量、物位、温度、轻工2：在化工设备上，（），使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

（）A：配备上一些自动化装置，代替操作人员的部分直接劳动B：配备上一些计算机装置，代替操作人员的部分直接劳动C：配备上一些化工仪表装置，代替操作人员的部分直接劳动D：配备上一些通讯系统装置，代替操作人员的部分直接劳动3：实现化工自动化，（），为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

（）A：能加快生产速度、提高生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全B：能加快生产速度、降低生产成本、提高产品产量和质量、增加劳动强度、保证生产安全C：能加快生产速度、降低生产成本、降低产品产量和质量、减轻劳动强度、保证生产安全D：能加快生产速度、降低生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全4：在自动化领域内，把被控变量（）时间而变化的平衡状态称为控制系统的静态。

（）A：不随 B：随 C：在一定情况下随 D：无法确定是否5：在自动化领域内，系统的动态是被控变量（）时间而变化的不平衡状态。

（）A：不随 B：随 C：在一定情况下随 D：无法确定是否6：测量元件与变送器：用来感受（）的变化并将它转换成一种特定的信号（如气压信号、电压、电流信号等）。

（）A：扰动 B：操作变量 C：被控变量 D：设定值7：测量误差是将测量值与其相应的真实值（约定真值）进行（）的过程。

盘山县职业教育中心2011-2012学年度上学期期中考试化工仪表及自动化试卷适用班级：11化工时间：60分钟命题人：裴有贵总分：90分试卷说明：本试卷为化工仪表及自动化测试题，分一二两卷，共三类题型：单项选择，填空，解析论述类，都要求按题目指示统一作答。

试卷总分90分，平时表现30分，合计120分。

第一卷：客观题一：单项选择题（每题3分，10小题，总分30分）1．什么是化工自动化？( )A：在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。

B：就是全部用机器代替人，没有工人的生产形式C：就是计算机控制D：全部采用机器自动操作，代替人的全部劳动2. 实现化工自动化，能( )生产速度、（ )生产成本、提高产品产量和质量、减轻劳动强度、保证生产安全，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。

( )A：加快，提高B：加快，降低C：变慢，提高D：变慢，降低3.下列那个属于瞬时流量的单位，（）？A：千克B：立方米C：升D：升/秒4.测量流量总量的仪表叫做？（）A：总量表 B：流量计C：流量表D：计量表5.化工自动化主要包括哪些内容？（）A：化工生产过程自动化，一般包括自动加热、自动操纵、自动保护和自动控制等方面的内容。

B：化工生产过程自动化，一般包括自动检测、自动操纵、自动运输和自动控制等方面的内容。

C：化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。

D：化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动计算等方面的内容。

6.自动控制系统怎样构成？（）A：自动控制系统主要由两大部分组成。

一部分是起控制作用的全套自动化装置，对于常规仪表来说，它包括检测元件及变送器、计算器、执行器等；另一部分是受自动化装置控制的被控对象。

B：自动控制系统主要由两大部分组成。

化工仪表考试题与参考答案一、判断题（共100题，每题1分，共100分）1.压力表用于测量有腐蚀性的介质时,应加装中性的隔离装置。

A、正确B、错误正确答案：A2.一般情况下,搅拌轴依靠减速箱内的一对轴承支撑,要求较高时,可考虑安装中间轴承或底轴承。

A、正确B、错误正确答案：A3.CENTUMCS3000系统中,对控制回路进行操作时,如果操作方式为自动模式,则给定值(SV)允许改变。

A、正确B、错误正确答案：A4.超声波流量计测量管道的直径可从几厘米到几米,管道可圆形,也可矩形。

A、正确B、错误正确答案：A5.如果接到鼠笼式三相交流电动机的三相导线中的任意两相接线互换位置,则电动机将反转。

A、正确B、错误正确答案：A6.基金会现场总线不仅仅是一种总线,而且是一个系统。

A、正确B、错误正确答案：A7.如果对流是由于受外力作用而引起的，称为强制对流。

A、正确B、错误正确答案：A8.电气转换器是利用反馈的原理工作的。

A、正确B、错误正确答案：B9.电远传式压力表的特点是反应迅速、测量范围广、精确度高、易实现远距离传送。

A、正确B、错误正确答案：A10.调节阀的气开、气关与其正作用、反作用一致。

A、正确B、错误正确答案：B11.双法兰液位计安装时要注意正负压室位置不要装错,正压室装在设备上面取压口,负压室装在设备下面取压口。

A、正确B、错误正确答案：B12.超声波物位计由于探头不能承受过高温度,所以不能对高温介质进行物位测量。

A、正确B、错误正确答案：A13.化工装置出现氢气泄漏着火时,由于火焰的颜色很淡,因此在光线明亮处不易察觉。

A、正确B、错误正确答案：A14.工艺上规定的两物料流量之比即是比值乘法器的比值系数。

A、正确B、错误15.传统的继电器控制系统是按并行方式工作的,PLC是按串行方式逐条执行程序的。

A、正确B、错误正确答案：A16.电场中某一点和参考点之间的电压，就是该点的电位。

A、正确B、错误正确答案：A17.调节阀理想流量特性是指介质在理想状态下,调节阀的工作特性。

化工仪表练习题及答案一、判断题（共100题，每题1分，共100分）1.一般情况下,应将转动、传动部位用防护罩保护起来。

A、正确B、错误正确答案：A2.串级控制只用一个控制回路就可克服多个干扰;一种前馈作用只能克服一种干扰。

A、正确B、错误正确答案：A3.串级控制系统中,主回路是一个定值控制系统,而副回路是一个随动控制系统。

A、正确B、错误正确答案：A4.流量计的流量标定装置种类,按标定方法分有容积法,差压法,标准流量计对比法。

A、正确B、错误正确答案：B5.不同厂商的智能变送器其传感元件、结构原理,通信协议是不同的。

A、正确B、错误正确答案：A6.信号压力增加时推杆向下动作的叫正作用执行机构;信号压力增加时推杆向上动作的叫反作用执行机构。

A、正确B、错误正确答案：A7.气动阀门定位器是按力矩/位移平衡原理工作的。

A、正确B、错误正确答案：A8.工业上利用氮气的稳定性,向碳钢设备充氮防止设备氧化。

B、错误正确答案：A9.几个电阻并联起来所得到的总电阻比任何一个分电阻的阻值都要大。

A、正确B、错误正确答案：B10.化工装置出现氢气泄漏着火时,由于火焰的颜色很淡,因此在光线明亮处不易察觉。

A、正确B、错误正确答案：A11.CENTUMCS3000系统中的回路调整画面中,VL是速度报警设定值。

A、正确B、错误正确答案：A12.通常情况下对象中的干扰通道是唯一的。

A、正确B、错误正确答案：B13.烟尘的颗粒直径在0.1μm以下。

A、正确B、错误正确答案：A14.标准mA表可用于检定仪表输入、输出的电流信号。

A、正确B、错误正确答案：A15.工艺工程排放是造成石化行业污染的主要途径。

A、正确B、错误正确答案：A16.介质密度不是电磁阀的技术指标。

A、正确正确答案：A17.仪表精度等级是根据已选定的仪表量程和工艺生产上所允许的最大测量误差求最大允许百分误差(即引用误差、折合误差)来确定的。

A、正确B、错误正确答案：A18.串级控制系统从整体上看是定值控制系统,要求主变量有较高的控制精度;但从副回路来看是随动系统,要求副变量能准确、快速地跟随主控制器输出的变化而变化A、正确B、错误正确答案：A19.在被测压力较稳定情况下,正常操作压力值应不超过压力表满量程的2/3;最高不得超过满量程的3/4。

化工仪表维修工特种作业人员考试复习题目（14）[判断题] 1、伴热方式分为夹套伴热、强伴热、重伴热和轻伴热。

(1.0分)正确答案：对2、调节阀流量系数英制单位制用KV表示。

(1.0分)正确答案：错3、调节阀的流量特性用数学表达式为。

(1.0分)正确答案：对4、调节阀的性能测试中有一项为额定行程偏差,其目的为测试气关阀在100%行程时阀芯是否关闭到位。

(1.0分)正确答案：对5、空气过滤减压器是最典型的附件,它用于净化来自空气压缩机的气源,并能把压力调整到所需的压力值,具有自动稳压的功能。

(1.0分) 正确答案：对6、电磁阀均为防爆型的。

(1.0分)正确答案：错7、无弹簧活塞执行机构它的活塞随气缸两侧的压差而移动,气动活塞式执行机构允许操作压力可达700KPa,因为没有弹簧抵消力,所以有很大的输出推力(1.0分)正确答案：对8、精小型气动薄膜执行机构与传统的气动薄膜执行机构相比,高度减少30%,重量也减轻30%,流通能力却增加30%,可调范围扩大到50∶1。

(1.0分)正确答案：对9、气开阀无信号时,阀处于全开位置,气关阀则处于全关位置。

(1.0分) 正确答案：错10、调节阀的填料装填于上阀盖填料室内,其作用是防止介质因阀杆的移动而向外泄漏。

(1.0分)正确答案：对11、对于套筒阀其套筒窗口形状决定了该阀的特性。

(1.0分)正确答案：对12、在选择性控制系统中,取代控制器的比例度通常设置的比较大。

(1.0分)正确答案：错13、由于比例控制有余差,因此不适于负荷变化频繁的场合。

(1.0分)正确答案：对14、均匀控制系统与简单控制系统的区别在于控制的目的不同(1.0分) 正确答案：对15、在自动控制系统的方块图中,可以认为比较机构是其中的一个“环节”。

(1.0分)正确答案：错16、在串级控制系统中,系统通过主控制器的输出去控制调节阀。

(1.0分)正确答案：错17、仪表的表面温度由仪表本身的积温所决定。
