摩托车脉冲点火原理摩托车脉冲点火系统是一种常见的点火系统,它通过产生脉冲信号来控制点火时机,从而实现引擎的点火。
一、摩托车脉冲点火系统的组成摩托车脉冲点火系统由以下几个主要部分组成:1. 脉冲发生器:脉冲发生器是摩托车脉冲点火系统的核心部件。
它由一个磁性元件和一个线圈组成。
当磁性元件经过脉冲发生器时,会产生一个短暂的磁场变化,从而激发线圈产生高电压脉冲信号。
2. 线圈:线圈是脉冲点火系统中的另一个重要组成部分。
它由一根绕制密集的导线构成。
当脉冲信号通过线圈时,线圈会产生强大的磁场,进而将电能转化为高压电能。
3. 火花塞:火花塞是点火系统的输出装置。
它位于汽缸顶部,并通过火花塞线与脉冲点火系统相连接。
当脉冲信号到达火花塞时,火花塞会产生火花,点燃混合气体,从而引爆燃烧室内的混合气体。
二、摩托车脉冲点火原理的工作过程摩托车脉冲点火系统的工作过程可以分为以下几个步骤:1. 电源供给:当摩托车启动时,点火系统会从电源获得所需的电能。
电源可以是摩托车的电瓶或发电机。
2. 脉冲发生:脉冲发生器中的磁性元件随着曲轴旋转,当其经过脉冲发生器时,会产生一个短暂的磁场变化。
这个磁场变化会激发线圈产生高电压脉冲信号。
3. 脉冲放大:线圈接收到脉冲信号后,会将其放大为一个更高的电压。
这个高压电能将被传送到火花塞。
4. 火花点燃:高压电能经过火花塞线传送到火花塞。
当脉冲信号到达火花塞时,火花塞会产生火花,点燃混合气体,从而引爆燃烧室内的混合气体。
5. 燃烧:混合气体在火花的作用下燃烧,产生高温高压气体。
这些气体会推动活塞运动,驱动发动机工作。
三、摩托车脉冲点火原理的优点摩托车脉冲点火系统相比传统的机械点火系统具有以下几个优点:1. 准确性高:脉冲点火系统通过电子控制,可以精确地控制点火时机,使点火更加准确。
2. 能耗低:脉冲点火系统能够根据实际需要产生脉冲信号,不会浪费能量,从而降低能耗。
3. 可靠性强:脉冲点火系统由电子元件组成,不受机械磨损的影响,具有较高的可靠性和稳定性。
AIO 65RG-200/135(90KW) AIO 80HB-300/135(150KW) AIO 100HB-200/135(230KW) AIC 100HB-300/135(150KW)Ast65-D:Ast-65+AIC-06+EG12*SO*GMO 正面Ast65-D:Ast-65+AIC-06+EG12*SO*GMO外形尺寸图AF10: DN100AGV系列燃气减压阀连接尺寸图:H1H2LAGV 15-50AG 25R02NT31AG 25R02LT31AG 40R02NT31AG 80FAGK15AGK25AGK40空燃比例阀是实现空气和燃气固定比例的安装在燃气进气管路中的一种阀门。
我们在前面讲过,要现实完全燃烧,需要的空气和氧气必须是AT31-60T3E AT31选型表AT50-60T20E19 a b cdef V minabc e d旧电磁头新电磁头拧紧ACK 80AT31+AKL80AT50+AKL100AKL-S手动型AT50+AKR200AKR200-S手动型d e c h a r g e D p [m b a r ]3040506080100%线性阀配合执行器用于调整燃气或者空气的流量,是一种流量跟阀门开度成线性比例关系的一种阀门。
0度时流量为0,90度是流量为最大。
可以配合AT31执行器配套使用,可选择三点式,或者连续信号控制,调整方便。
调节范围25:1从而达到烧嘴功率线性输出的目的线性流量调节阀是基于旋转阀芯的工作原理,流量调节柱形阀芯上有特使设计的线性流量通道。
通过调节阀芯的旋转来获得相应的流量AXF-25为简易线性阀,阀芯为筒材质,外形尺寸见AKL25。
AFX-40/30阀芯为筒材质。
AFX-25阀芯为塑料,线性度比AXF-25高。
AFX-25为近似线性,如下图所示AFX-25线性阀AXF-25线性阀AXF-40/32流量和开度关系示意图:100流量曲线表AFS 244-5/1W AFS 258-5/1WAL-SMBAIC06-C-1选型表AFW 15-TAFW15-T是一种对烧嘴火焰状态进行监测,给外部开关量信号的一种检测器。

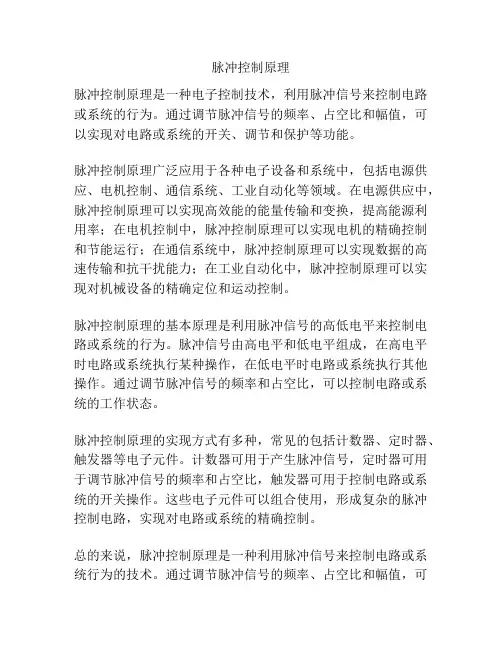

脉冲控制原理
脉冲控制原理是一种电子控制技术,利用脉冲信号来控制电路或系统的行为。
通过调节脉冲信号的频率、占空比和幅值,可以实现对电路或系统的开关、调节和保护等功能。
脉冲控制原理广泛应用于各种电子设备和系统中,包括电源供应、电机控制、通信系统、工业自动化等领域。
在电源供应中,脉冲控制原理可以实现高效能的能量传输和变换,提高能源利用率;在电机控制中,脉冲控制原理可以实现电机的精确控制和节能运行;在通信系统中,脉冲控制原理可以实现数据的高速传输和抗干扰能力;在工业自动化中,脉冲控制原理可以实现对机械设备的精确定位和运动控制。
脉冲控制原理的基本原理是利用脉冲信号的高低电平来控制电路或系统的行为。
脉冲信号由高电平和低电平组成,在高电平时电路或系统执行某种操作,在低电平时电路或系统执行其他操作。
通过调节脉冲信号的频率和占空比,可以控制电路或系统的工作状态。
脉冲控制原理的实现方式有多种,常见的包括计数器、定时器、触发器等电子元件。
计数器可用于产生脉冲信号,定时器可用于调节脉冲信号的频率和占空比,触发器可用于控制电路或系统的开关操作。
这些电子元件可以组合使用,形成复杂的脉冲控制电路,实现对电路或系统的精确控制。
总的来说,脉冲控制原理是一种利用脉冲信号来控制电路或系统行为的技术。
通过调节脉冲信号的频率、占空比和幅值,可
以实现对电路或系统的开关、调节和保护等功能。
脉冲控制原理广泛应用于电子设备和系统中,具有高效能、精确性和可靠性的特点。

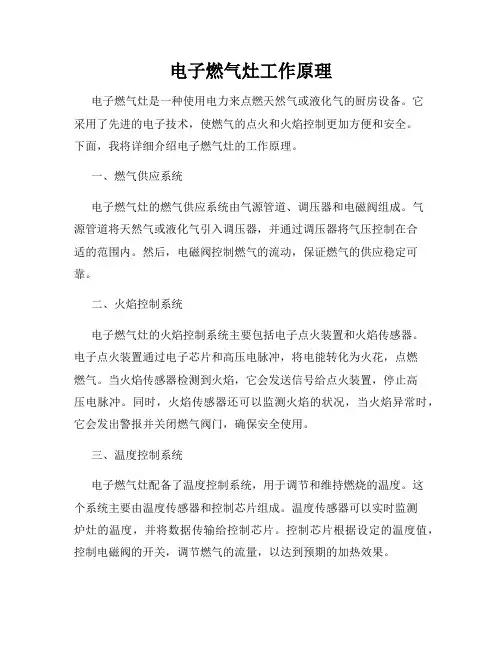

电子燃气灶工作原理电子燃气灶是一种使用电力来点燃天然气或液化气的厨房设备。
它采用了先进的电子技术,使燃气的点火和火焰控制更加方便和安全。
下面,我将详细介绍电子燃气灶的工作原理。
一、燃气供应系统电子燃气灶的燃气供应系统由气源管道、调压器和电磁阀组成。
气源管道将天然气或液化气引入调压器,并通过调压器将气压控制在合适的范围内。
然后,电磁阀控制燃气的流动,保证燃气的供应稳定可靠。
二、火焰控制系统电子燃气灶的火焰控制系统主要包括电子点火装置和火焰传感器。
电子点火装置通过电子芯片和高压电脉冲,将电能转化为火花,点燃燃气。
当火焰传感器检测到火焰,它会发送信号给点火装置,停止高压电脉冲。
同时,火焰传感器还可以监测火焰的状况,当火焰异常时,它会发出警报并关闭燃气阀门,确保安全使用。
三、温度控制系统电子燃气灶配备了温度控制系统,用于调节和维持燃烧的温度。
这个系统主要由温度传感器和控制芯片组成。
温度传感器可以实时监测炉灶的温度,并将数据传输给控制芯片。
控制芯片根据设定的温度值,控制电磁阀的开关,调节燃气的流量,以达到预期的加热效果。
四、操作界面电子燃气灶通常设计有触摸屏或旋钮操作界面,用于设置火力大小和其他功能。
触摸屏通过电容或电阻技术,感应用户的操作,并将指令传递给控制芯片。
旋钮通过旋转的方式,调节电位器的阻值,改变电流大小,实现火力的控制。
总结:电子燃气灶的工作原理是通过燃气供应系统、火焰控制系统、温度控制系统和操作界面的协同工作,实现对燃气的点火、火焰控制和温度调节。
它的主要优点在于点火方便、火力控制精准、温度稳定,提供了一个更安全、高效的烹饪环境。
随着科技的不断进步,电子燃气灶的工作原理也在不断改进,带给用户更好的使用体验。
以上就是电子燃气灶的工作原理的相关介绍,希望对您有所帮助。
热处理炉燃烧控制系统介绍热处理炉的控温方式可分为自动控制和手动控制两种方式。
自动控制通过采集炉内实际温度数据与设定的工艺数据作比较,然后仪表内部专家PID进行计算后输出脉冲信号控制烧嘴按脉冲方式比例燃烧,从而控制炉温。
采用脉冲高速烧嘴、脉冲式燃烧、大小火切换方式控制炉温,设有自动点火、熄火保护、自动控温、超温报警保护等功能。
控温热电偶布置于炉顶,控温仪表采用日本岛电FP93智能温控仪执行温度控制,调节在单位时间内烧嘴的输出功率来达到控制温度目的。
控制原理:热处理炉3个温区,每一个温区配一只控温热电偶,它将本区的检测到的温度信号反馈给FP93表,经仪表内部PID运算后输出信号,控制空气阀门开启度,实现阀门“大小”开关状态,然后根据空气的压力通过进口空燃比例调节阀调节供给烧嘴天然气的大小来达到控制火焰的大小,实现自动控温。
自动点火:每台燃烧系统先由助燃风预扫气后,再启动点火装置,当某个温区的开关信号经按钮开关或计算机给出时,此温区的燃烧控制器给出点火信号:(1)打开此温区的天然气气电磁阀,同时高压点火变压器点火针端打出高压火花,引燃煤气空气比例混合气体。
(2)如一次点火失败,燃烧控制器自动识别并再点火三次,当点燃后正常燃烧时烧嘴里的火焰检测针识别后反馈给燃烧控制器,同时高压点火变压器停止点火,此温区的天然气气电磁阀处于常开状态,助燃风持续供风,此时正常燃烧。
(3)当某温区无煤气或空气时或空燃比例失常时,此温区点火将失败,此时燃烧控制器发出故障信号并声光报警提示,同时关闭此温区天然气电磁阀停止点火。
(4)当煤气总管道压力过高或过低时,压力开关将自动切断煤气总电磁阀,停止供气,均不能点火燃烧且发出声光报警控制。
控制仪表采用日本公司的高精度智能数控仪FP93,该表内置“专家PID”调节模型,程序控段制。
具有无超调、无欠调的高调节品质,质量可靠、电压、环境温度适应范围宽,抗干扰能力强等优点。
该表操作简单。
显示设定值和实测值,具有PID参数自整定,热电偶或系统误差校正等多种功能系统中配置超温报警功能,一旦出现超温,立即发出声光报警并及时燃烧控制回路,确保安全。
摩托车脉冲点火器原理摩托车脉冲点火器是点火系统的重要组成部分,它通过控制点火时机,使得发动机在正确的时间点点火,从而保证燃烧室内混合气的燃烧效果,进而驱动发动机正常工作。
脉冲点火器的原理是基于磁电感应和电子控制技术,下面我们就来详细了解一下摩托车脉冲点火器的工作原理。
首先,脉冲点火器是由发电机、点火线圈、点火触发装置和点火控制装置等部分组成。
当发动机转动时,发电机产生的交流电信号经过整流后,形成了一系列的脉冲信号。
这些脉冲信号通过点火线圈,产生高压电流,最终通过火花塞点火,点火触发装置和点火控制装置则起到了控制点火时机的作用。
其次,脉冲点火器的工作原理是基于磁电感应。
当发动机转动时,发电机产生的交流电信号会激励点火线圈产生高压电流,从而点火。
而点火时机的控制则是通过点火触发装置和点火控制装置来实现的。
点火触发装置可以根据发动机的转速和负荷情况,产生相应的触发信号,以控制点火时机。
而点火控制装置则可以根据各种传感器的信号,对点火时机进行精确的控制,以适应不同工况下的点火需求。
最后,脉冲点火器的工作原理还涉及到电子控制技术。
现代摩托车脉冲点火器大多采用了微处理器和晶体管等电子元件,以实现对点火时机的精确控制。
通过对各种传感器信号的采集和处理,电子控制单元可以实时调整点火时机,以保证发动机在不同工况下的高效工作。
综上所述,摩托车脉冲点火器的工作原理是基于磁电感应和电子控制技术的。
它通过发电机产生的脉冲信号,点火线圈的高压电流和点火时机的精确控制,保证了发动机的正常工作。
在实际使用中,我们需要根据不同的摩托车型号和发动机特性,合理调整脉冲点火器的工作参数,以保证发动机的高效、稳定工作。
脉冲式比例大小火燃烧控制系统
11
10
1、点火电极
2、控制器
3、监测电极
4、燃气烧嘴10、助燃风机13、反馈管
5、连接软管8、燃气电磁阀11、脉冲阀14、脉冲控制器
6、手动切断阀9、空/燃比例阀12、手动蝶阀15、温控表
7、手动调节阀16、热电偶
温度控制系统由热电偶、温控表、脉冲控制器等组成。
热电偶16检测的实测温度与仪表15的设定温度比较,经过PID运算,输出相应4~20mA信号,此信号传给脉冲控制器14来精确控制烧嘴助燃空气脉冲阀11的动作控制助燃风大/小,通过空气反馈管13连锁空/燃比例9控制燃气的大/小,使之空燃比最佳供给烧嘴燃烧。
达到高精度控温,对不同的工艺曲线,系统均能使烧嘴在最佳状态下工作,并使实际温度曲线和理论工艺曲线趋于一致。
烧嘴采用脉冲大小火燃烧控制,从燃料燃烧的角度看,烧嘴只有三种工作状态,大火、小火,关闭。
烧嘴总在最佳状态工作,燃料燃烧充分。
烧嘴火焰的出口速度高,约100米/秒,在炉膛内对流换热系数大,传热效率高。
高速的燃烧气流对炉内的气流进行充分的搅拌,强化气体的循环和对流传热,提高了炉温均匀性和传热效果,缩短了加热时间。
可编程序脉冲控制器控制烧嘴实现大小火按时间比例交替、脉冲燃烧,以满足各种加热温度和速度的需要。
升温时,温控表根据升温曲线输出信号,脉冲控制
烧嘴的大/小火。
并可根据曲线中的低温段控制需要控制烧嘴的开关来辅助控温,达到精确控制。
