常用电缆的选择

建筑工地常用电缆型号在建筑工地上，电缆是不可或缺的重要组成部分，它们承担着输送电力和信号的重要任务。

以下是建筑工地常用的几种电缆型号：1. PVC电缆PVC电缆是一种常见的绝缘电缆，它的绝缘层采用聚氯乙烯材料。

这种电缆具有良好的绝缘性能和耐腐蚀性能，能够承受一定的机械压力和外界环境的影响。

在建筑工地上，PVC电缆常用于低压电力输送和室内电气设备连接。

2. XLPE电缆XLPE电缆是一种具有交联聚乙烯绝缘层的电缆，具有较高的绝缘性能和耐热性能。

它能够承受较高的电压和电流，适用于中高压电力输送和工业设备的供电。

在建筑工地上，XLPE电缆常用于大型建筑项目和电力设施建设。

3. 阻燃电缆阻燃电缆是一种特殊的电缆，其绝缘层和护套采用阻燃材料制成。

这种电缆具有很高的防火性能，能够在火灾发生时有效地阻止火势蔓延。

在建筑工地上，阻燃电缆常用于防火要求较高的场所，如商业建筑、宾馆和医院等。

4. 铜芯电缆铜芯电缆是一种采用铜导体的电缆，具有良好的导电性能和抗氧化性能。

铜芯电缆能够传输高负荷的电流，在建筑工地上常用于大型机械设备和高功率设备的供电。

5. 光纤电缆光纤电缆是一种传输光信号的电缆，采用光导纤维作为传输介质。

光纤电缆具有高速率、大容量和抗干扰等优点，广泛应用于通信领域。

在建筑工地上，光纤电缆常用于网络设备的连接和数据传输。

在建筑工地上，选择适合的电缆型号对工程的顺利进行至关重要。

不同的电缆型号适用于不同的场景和需求，施工人员需要根据工程要求和安全标准进行选择。

同时，为了确保电缆的安全可靠运行，施工人员还需注意电缆的敷设和保护，避免受到机械损伤或外界环境的影响。

电缆作为建筑工地的重要组成部分，承担着电力输送和信号传输的重要任务。

不同的电缆型号在工程中发挥着各自的作用，施工人员应根据实际需求选择合适的电缆，并注意电缆的敷设和保护，以确保工程的安全和顺利进行。

电线电缆的选型及方法⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表3、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

4、本表计算容量是以三相380V、Cosφ＝0.85为基准，若单相220V、Cosφ＝0.85，容量则应× 1/3。

3、当环境温度较高或采用明敷方式等，其安全载流量都会下降，此时应选用较大规格；当用于頻繁起动电机时，应选用大2～3个规格。

5、本表聚氯乙烯绝缘电线按单根架空敷设方式计算，若为穿管或多根敷设，则应选用大2～3个规格。

6、以上数据仅供参考，最终设计和确定电缆的型号和规格应参照有关专业资料或电工手册。

7.运输中严禁从高处扔下电缆或装有电缆的电缆盘，特别是在较低温度时（一般为5℃左右及以下）,扔、摔电缆将有可能导致绝缘、护套开裂。

8.尽可能避免在露天以裸露方式存放电缆，电缆盘不允许平放。

9.吊装包装件时，严禁几盘同时吊装。

在车辆、船舶等运输工具上，电缆盘要用合适方法加以固定，防止互相碰撞或翻倒，以防止机械损伤电缆。

电线电缆种类及选型电线电缆是电气工程中常用的一种导电材料，用于输送电能和信号传输。

根据不同的用途和特点，电线电缆可以分为多种不同的种类。

下面将介绍一些常见的电线电缆种类及其选型。

1.PVC绝缘电线电缆：这是一种常见的绝缘电线电缆，适用于一般的室内电气用途。

PVC绝缘电线电缆具有成本低、易安装和良好的电气性能等优点，但其耐高温和抗腐蚀性能相对较差，因此不适用于高温和腐蚀性环境。

2.XLPE绝缘电线电缆：XLPE绝缘电线电缆采用交联聚乙烯(PE)作为绝缘材料，具有良好的电气性能和耐高温性能，适用于输送高温和大功率的电能。

XLPE绝缘电线电缆还具有优异的耐化学腐蚀性能，可以用于有腐蚀性环境。

3.阻燃电线电缆：阻燃电线电缆通常用于有高要求的室内和室外电气安装，如建筑物、地铁、船舶等。

阻燃电线电缆的外护层材料具有良好的阻燃性能，可以有效地阻止火焰传播，并减少有毒气体的释放。

4.铝芯电线电缆：相对于铜芯电线电缆，铝芯电线电缆的导电性能略差，但价格较低。

因此，在一些需要较长传输距离但要求成本控制的场合，可以考虑使用铝芯电线电缆。

在选择电线电缆时，需要考虑以下几个关键因素：1.电流载荷和电压：根据需要传输的电流载荷和电压，选择合适的电线电缆规格，以确保安全和可靠的电能输送。

2.环境条件：根据安装环境，选择适合的电线电缆材料和结构。

比如，对于室外环境，需要选择具有良好耐候性的电线电缆。

3.特殊要求：有些特殊应用需要特殊类型的电线电缆，如防水、抗油、防爆等。

根据具体要求，选择相应的特殊类型电线电缆。

4.成本和经济性：根据预算和项目要求，综合考虑电线电缆的价格、性能和使用寿命等因素，选择经济实用的电线电缆。

5.标准和规范：根据本地法规和相关标准，选择符合规范要求的电线电缆，以确保其安全可靠。

总结起来，选择适合的电线电缆种类及规格需要考虑电流载荷、电压、环境条件、特殊要求、成本和相关标准等因素，并综合权衡各方面的要求，以确保电线电缆能够安全可靠地满足工程需求。

电缆的选型与配线选择电线平方数和电流一般铜线安全电流最大为:2.5 平方毫米铜电源线的安全载流量－－28A.4 平方毫米铜电源线的安全载流量－－35A 。

6 平方毫米铜电源线的安全载流量－－48A 。

10 平方毫米铜电源线的安全载流量－－65A。

16 平方毫米铜电源线的安全载流量－－91A 。

25 平方毫米铜电源线的安全载流量－－120A。

如果是铝线截面积要取铜线的1.5—2 倍.如果铜线电流小于28A，按每平方毫米10A 来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A 来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三倍,七零九五两倍半，铜线升级算.就是10 平方以下的铝线,平方毫米数乘以5 就可以了，要是铜线呢,就升一个档，比如2。

5 平方的铜线,就按铝线4 平方计算。

一百以上的都是截面积乘以2，二十五平方以下的乘以4, 三十五平方以上的乘以3, 70 和95 平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6 平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1。

5 平方的铜线或2。

5 平方的铝线。

10 米内,导线电流密度6A/平方毫米比较合适，10-50 米,3A/平方毫米,50-200 米,2A/平方毫米,500 米以上要小于1A/平方毫米.从这个角度，如果不是很远的情况下，你可以选择4 平方铜线或者6 平方铝线。

如果真是距离150 米供电（不说是不是高楼）,一定采用 4 平方的铜线. 导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34＊U`式中：I-—导线中通过的最大电流（A）L-—导线的长度(M）U`——充许的电压降（V）S——导线的截面积(MM2)说明：1、U`电压降可由整个系统中所用的设备范围内，分给系统供电用的电源电压额定值综合起来考虑选用。

常用电力电缆规格型号1. 引言电力电缆作为电力传输的重要组成部分，在电力工程中起着至关重要的作用。

不同的工程项目和用途需要使用不同规格型号的电力电缆。

本文将介绍常用的电力电缆规格型号，并对其特点进行分析和比较。

2. 低压电力电缆低压电力电缆主要用于城市建筑、农村电网、工矿企业等低压配电系统中，其额定电压一般在 0.6/1kV 以下。

2.1 电线电线是一种常见的低压电力电缆，其结构简单，由一个或多个绝缘导体组成。

根据绝缘材料的不同，电线可以分为 PVC 绝缘电线、XLPE绝缘电线等。

常用的规格型号有：•BVV：铜芯 PVC 绝缘电线；•BVVB：铜芯 PVC 绝缘 PVC 皮线电线；•NH-YJV：耐火电缆，铜芯 XLPE 绝缘 PVC 套电线；•NH-VV：耐火电缆，铜芯 PVC 绝缘 PVC 套电线。

2.2 电缆电缆常用于远距离输电，其结构相对复杂，由一个或多个绝缘导体和导体屏蔽、绝缘屏蔽、内护套、外护套等组成。

常用的规格型号有：•VV：铜芯 PVC 绝缘 PVC 护套电缆；•VV22：铜芯 PVC 绝缘钢带铠装 PVC 护套电缆；•YJV：铜芯 XLPE 绝缘 PVC 护套电缆；•YJV22：铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。

中压电力电缆主要用于城市电网、工业电网等中压配电系统中，其额定电压一般在 3.6/6kV 到 26/35kV。

3.1 电缆中压电缆相对于低压电缆来说，其绝缘层更厚、结构更复杂，能够承受更高的电压。

常用的规格型号有：•YJV：铜芯 XLPE 绝缘 PVC 护套电缆；•YJV22：铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆；•ZC-YJV：中荷联合电缆，铜芯 XLPE 绝缘 PVC 护套电缆；•ZC-YJV22：中荷联合电缆，铜芯 XLPE 绝缘钢带铠装 PVC 护套电缆。

高压电力电缆主要用于电网交流输电系统，其额定电压一般在110kV 及以上。

4.1 电缆高压电缆具有更高的绝缘强度和更大的额定电流，能够承受更高的电压和电流负荷。

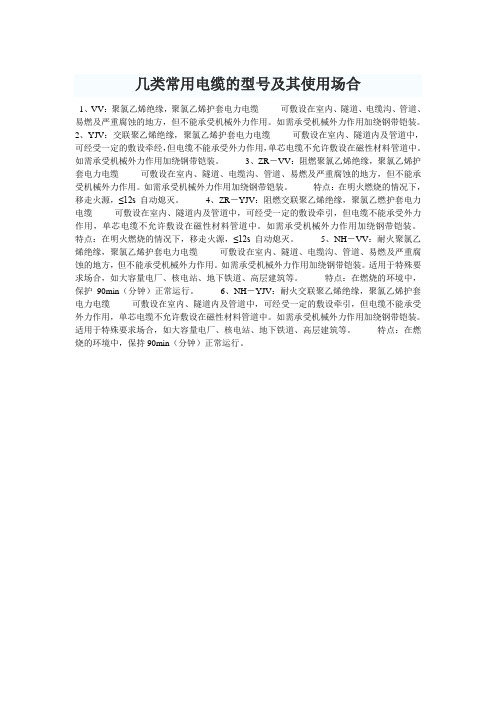

几类常用电缆的型号及其使用场合1、VV：聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

2、YJV：交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵经，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

3、ZR－VV：阻燃聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

4、ZR－YJV：阻燃交联聚乙烯绝缘，聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

特点：在明火燃烧的情况下，移走火源，≤12s自动熄灭。

5、NH－VV：耐火聚氯乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方，但不能承受机械外力作用。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保护90min（分钟）正常运行。

6、NH－YJV：耐火交联聚乙烯绝缘，聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中，可经受一定的敷设牵引，但电缆不能承受外力作用，单芯电缆不允许敷设在磁性材料管道中。

如需承受机械外力作用加绕钢带铠装。

适用于特殊要求场合，如大容量电厂、核电站、地下铁道、高层建筑等。

特点：在燃烧的环境中，保持90min（分钟）正常运行。

常用电线电缆规格型号和用途电线电缆是进行电力传输和电气连接的重要工具。

根据用途和规格型号的不同，电线电缆可以分为各种类型，下面将介绍一些常用的电线电缆规格型号和它们的用途。

1.电力电缆：电力电缆主要用于输送电能，在电网中起到传输电源到目标设备或地点的作用。

常用的电力电缆包括低压电缆、中压电缆和高压电缆。

-低压电缆：用于家庭、工商业等低压电力系统中，工作电压一般在1kV以下。

常用的低压电缆有单芯电缆、多芯电缆、布线电缆等。

-中压电缆：用于中压电力系统中，工作电压一般在1kV到35kV之间。

常用的中压电缆有三芯电缆、三加强型电缆、铝合金电缆等。

-高压电缆：用于高压电力系统中，工作电压一般在35kV以上。

常用的高压电缆有三芯单壳电缆、三芯绝缘导体电缆、预应力电缆等。

-电视线：用于传输电视信号，包括同轴电缆和光纤电缆等。

3.控制电缆：控制电缆用于控制和传输信号，广泛应用于工业自动化设备和机器人等。

-屏蔽控制电缆：具有屏蔽层，能有效抵抗电磁干扰。

常用的屏蔽控制电缆有铜屏蔽电缆和铠装屏蔽电缆等。

-非屏蔽控制电缆：没有屏蔽层，适用于较低的干扰环境。

常用的非屏蔽控制电缆有编织导体电缆和多股电缆等。

4.特种电缆：特种电缆根据用途的不同，有防火电缆、防爆电缆、电磁屏蔽电缆等。

-防火电缆：具有耐火、耐高温特性，适用于重要场所和消防设备。

常用的防火电缆有耐火电缆和无烟低卤电缆等。

-防爆电缆：具有防爆性能，适用于爆炸危险环境。

常用的防爆电缆有防爆钢带电缆和防爆型软电缆等。

-电磁屏蔽电缆：具有电磁屏蔽性能，能够防止电磁辐射和电磁波的干扰。

常用的电磁屏蔽电缆有铜带屏蔽电缆和铝箔屏蔽电缆等。

总结起来，电线电缆的规格型号和用途多种多样，根据具体的需求和工程要求选择合适的电线电缆非常重要。

以上只是一些常见的电线电缆类型和用途的简要介绍，实际的电缆市场中还有更多种类和规格可供选择。

电线电缆规格型号大全电线电缆是用于导电、输送电能的装置，广泛应用于建筑、工业、交通等领域。

不同的电线电缆规格和型号适用于不同的场合和需求。

本文将为您介绍常见的电线电缆规格型号，以帮助您在选择时更加明确。

1. 电线规格型号1.1. BV电线BV电线是一种常用的铜芯塑料绝缘电线，主要用于输送交流电和直流电。

其规格型号如下：•BV1.0：额定电压1.0kv，导体截面积1.5mm²~400mm²。

•BV2.5：额定电压2.5kv，导体截面积1.5mm²~400mm²。

•BV4.0：额定电压4.0kv，导体截面积1.5mm²~400mm²。

1.2. RVV电线RVV电线是一种带有绞合屏蔽和护套的多芯软线，适用于固定布线和移动式设备。

其规格型号如下：•RVV2×0.75：2芯，额定电压300/500V，导体截面积0.75mm²。

•RVV3×1.0：3芯，额定电压300/500V，导体截面积1.0mm²。

•RVV4×2.5：4芯，额定电压300/500V，导体截面积2.5mm²。

1.3. THHN电线THHN电线是一种耐热、耐腐蚀的铜芯PVC绝缘电线，适用于室内和室外的电气设备。

其规格型号如下：•14AWG：额定电压600V，导体截面积2.08mm²。

•12AWG：额定电压600V，导体截面积3.31mm²。

•10AWG：额定电压600V，导体截面积5.26mm²。

2. 电缆规格型号2.1. 线芯布线电缆线芯布线电缆是一种常见的室内布线电缆，适用于建筑物内的照明、插座和开关等连接。

其规格型号如下：•NH-BV-2×1.5：2芯，额定电压300/500V，导体截面积1.5mm²。

•NH-BV-3×2.5：3芯，额定电压300/500V，导体截面积2.5mm²。

电缆种类及选型计算电缆种类及选型计算一、电缆的定义及分类广义的电线电缆亦简称为电缆。

狭义的电缆是指绝缘电缆。

它可定义为：由以下部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。

电缆亦可有附加的没有绝缘的导体。

我国的电线电缆产品按其用途分成以下五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆1、电力电缆产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。

2、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。

从过去的简单的电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。

该类产品结构尺寸通常较小而均匀，制造精度要求高。

3、裸电线及裸导体制品此类产品主要用在城郊、农村、用户主线、开关柜等。

主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等4、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

5、电磁线(绕组线)主要包括漆包线和绕包线。

电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2.绝缘外层绝缘材料按其耐受电压程度二、工作电流及计算电(线)缆工作电流计算公式：单相I=P÷(U×cosΦ)P-功率(W);U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A)三相I=P÷(U×1.732×cosΦ)P-功率(W);U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A)一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。

电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件，选择合适的电缆类型和规格。

正确的电缆选型可以保证电气设备的安全运行，提高电力传输的效率。

下面介绍几种常用的电缆选型方法。

1.电气参数选型法：根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数，选择符合要求的电缆。

可以通过计算电流载荷的方法，来确定所需的电缆截面积和导体规格。

2.环境条件选型法：根据电缆敷设的环境条件，如温度、湿度、辐射等因素，选择适合的电缆。

例如，在高温环境下，需要选择能够承受高温的耐热电缆。

3.功能要求选型法：根据工程所要求的电缆的功能特性，如阻燃性能、耐火性能、耐腐蚀性能等，选择相应的电缆。

例如，在火灾风险较高的场所，需要选择具有良好阻燃性能的阻燃电缆。

4.结构形式选型法：根据电缆的结构形式，包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等，选择适合的电缆。

例如，在需要抗干扰、抗电磁干扰的场所，需要选择具有屏蔽层的屏蔽电缆。

5.经济性选型法：综合考虑电缆的价格和性能，选择经济合理的电缆。

需要综合考虑初期投资和长期运行成本，选择性价比较高的电缆。

6.标准规范选型法：根据国家或行业的标准规范，选择符合要求的电缆。

例如，在国际标准化组织（ISO）出版的电缆标准中，规定了各种类型的电缆的性能要求和测试方法。

从以上几种选型方法可以看出，电缆选型需要考虑多个因素，包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。

不同的电缆选型方法可以结合使用，以获得最佳的电缆选型方案。

此外，可以根据具体工程的特点和要求，进行定制化选型，以满足实际应用的需要。
