汽轮发电机检修方案和规程共43页PPT资料共42页

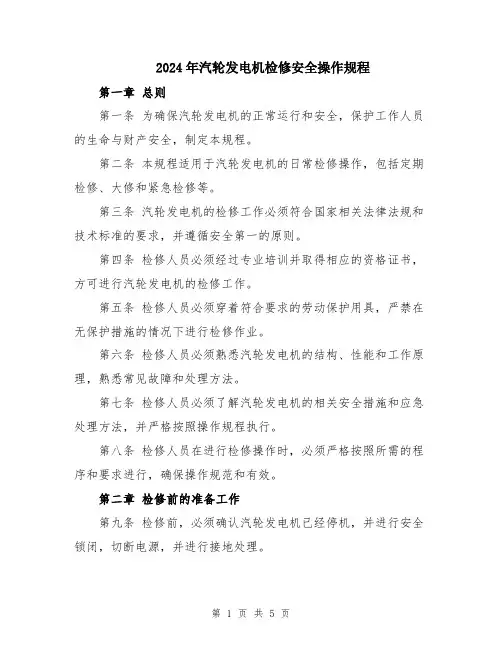

2024年汽轮发电机检修安全操作规程第一章总则第一条为确保汽轮发电机的正常运行和安全，保护工作人员的生命与财产安全，制定本规程。

第二条本规程适用于汽轮发电机的日常检修操作，包括定期检修、大修和紧急检修等。

第三条汽轮发电机的检修工作必须符合国家相关法律法规和技术标准的要求，并遵循安全第一的原则。

第四条检修人员必须经过专业培训并取得相应的资格证书，方可进行汽轮发电机的检修工作。

第五条检修人员必须穿着符合要求的劳动保护用具，严禁在无保护措施的情况下进行检修作业。

第六条检修人员必须熟悉汽轮发电机的结构、性能和工作原理，熟悉常见故障和处理方法。

第七条检修人员必须了解汽轮发电机的相关安全措施和应急处理方法，并严格按照操作规程执行。

第八条检修人员在进行检修操作时，必须严格按照所需的程序和要求进行，确保操作规范和有效。

第二章检修前的准备工作第九条检修前，必须确认汽轮发电机已经停机，并进行安全锁闭，切断电源，并进行接地处理。

第十条检修前，必须检查工作场所的环境是否安全，如有异物或危险物品，必须及时清除。

第十一条检修前，必须检查所需检修工具和材料是否齐备，如有缺失或损坏，必须及时补充或更换。

第十二条检修前，必须对检修区域进行标识和警示，确保周围人员知悉并保持距离。

第十三条检修前，必须检查相关设备的检修记录和维护情况，并核对是否符合要求。

第十四条检修前，必须对检修人员进行安全培训和技术指导，明确任务和分工。

第十五条检修前，必须进行安全会议，明确工作安排和注意事项。

第十六条在特殊情况下，必须制定详细的检修方案，并经过相关部门的审核和批准。

第三章检修操作流程第十七条检修工作必须按照规定的程序和要求进行，不得随意更改。

第十八条检修工作必须按照检修方案进行，不得漏项或错项。

第十九条检修过程中，必须严格按照操作规程执行，保持高度的警惕和注意力。

第二十条检修过程中，必须定期进行操作记录和数据记录，确保记录准确和完整。

第二十一条检修过程中，出现问题或异常情况，必须及时报告上级领导和相关技术人员进行处理。

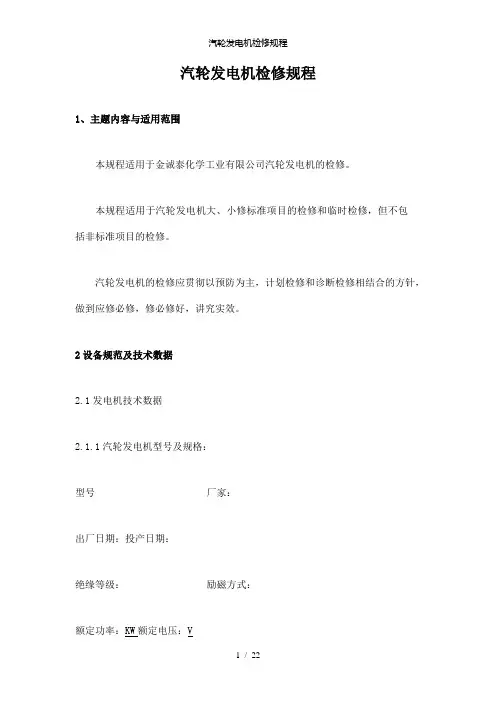

汽轮发电机检修规程1、主题内容与适用范围本规程适用于金诚泰化学工业有限公司汽轮发电机的检修。

本规程适用于汽轮发电机大、小修标准项目的检修和临时检修，但不包括非标准项目的检修。

汽轮发电机的检修应贯彻以预防为主，计划检修和诊断检修相结合的方针，做到应修必修，修必修好，讲究实效。

2设备规范及技术数据2.1发电机技术数据2.1.1汽轮发电机型号及规格：型号厂家：出厂日期：投产日期：绝缘等级：励磁方式：额定功率：KW额定电压：V额定电流：A功率因数：0.8额定频率：Hz额定转速：r/min相数：3极数：2接法：Y效率：%2.1.2定子三相短路电流为额定时的励磁电流A 2.1.3空载励磁电流：A2.1.4空载励磁电压：V2.1.5满载励磁电流：A2.1.6满载励磁电压：V2.1.7定子绕组直流电阻Ω2.1.8转子绕组直流电阻（75℃）Ω2.1.9短路比：0.4812.1.10漏磁电抗（Xe）%2.1.11纵轴同步电抗（Xd）:%2.1.12纵轴瞬变电抗（Xd‘）：%2.1.13纵轴超瞬变电抗（Xd“）：%）：%2.1.14逆序电抗（X2）：%2.1.15零序电抗（X2.1.16定子开路时转子绕组时间常数（Td0）：s2.1.17定子三相短路时的电流瞬变分量时间常数（T‘d3）：s 2.1.18定子三相短路时的电流超瞬变分量时间常数（T“d3）：s2.2各部件重量定子转子冷却器最大运输静重2.3励磁机技术数据2.3.1型号：厂家：出厂日期：投产日期：绝缘等级：励磁方式：额定容量：励磁电压：励磁电流：输出电流：输出电压：额定频率：额定转速：3000r/min相数：3极数：6转子接法：Y效率：%3检修周期3.1发电机本体及励磁机的检修周期一般情况下大修间隔为3年，小修间隔为6个月。

3.2检修设备的停用日期，应根据检修人力、设备技术状况及影响工期的特殊项目等适当的确定，一般大修为17—25天，小修为7—10天。

3.3属于发电机组的辅助设备，检修周期按照发电机本体的检修周期确定。

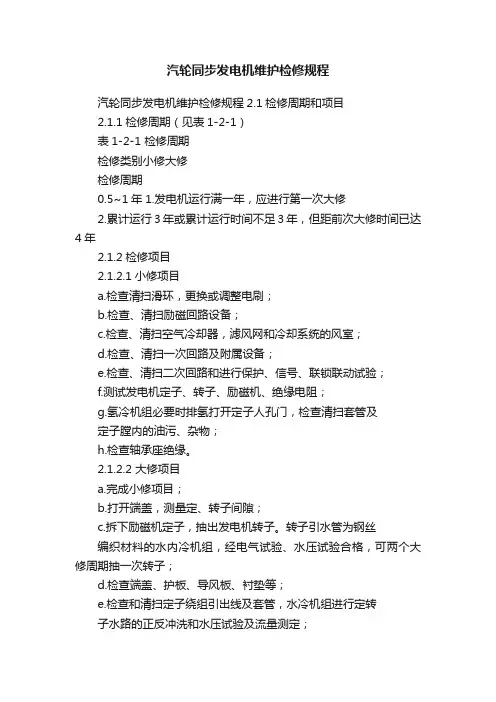

汽轮同步发电机维护检修规程汽轮同步发电机维护检修规程2.1检修周期和项目2.1.1检修周期（见表1-2-1）表1-2-1 检修周期检修类别小修大修检修周期0.5~1年1.发电机运行满一年，应进行第一次大修2.累计运行3年或累计运行时间不足3年，但距前次大修时间已达4年2.1.2检修项目2.1.2.1小修项目a.检查清扫滑环，更换或调整电刷；b.检查、清扫励磁回路设备；c.检查、清扫空气冷却器，滤风网和冷却系统的风室；d.检查、清扫一次回路及附属设备；e.检查、清扫二次回路和进行保护、信号、联锁联动试验；f.测试发电机定子、转子、励磁机、绝缘电阻；g.氢冷机组必要时排氢打开定子人孔门，检查清扫套管及定子膛内的油污、杂物；h.检查轴承座绝缘。

2.1.2.2 大修项目a.完成小修项目；b.打开端盖，测量定、转子间隙；c.拆下励磁机定子，抽出发电机转子。

转子引水管为钢丝编织材料的水内冷机组，经电气试验、水压试验合格，可两个大修周期抽一次转子；d.检查端盖、护板、导风板、衬垫等；e.检查和清扫定子绕组引出线及套管，水冷机组进行定转子水路的正反冲洗和水压试验及流量测定；f.检查紧固螺栓和清扫端部绕组绝缘、绑线、隔木（垫块）等；g.检查和清扫通风道及通风道处的槽部线棒绝缘，检查槽契、铁芯；h.检查及清扫灭火装置；i.检查及校验温度表计（包括埋入式）；j.清扫转子；k.检查和测量套箍有无位移、变形，分段套箍的接缝处间隙有无变化；l.检查心环、风扇、轴颈及平衡块；m.检查通风孔有无堵塞，检查绑线式转子的绑线有无损伤；n.检查及清扫刷架、滑环、引线，调整电刷电压，更换电刷（包括接地电刷），必要时打磨滑环；o.检修励磁机和励磁回路；p.检查及清理冷却器及冷却系统（包括、滤网、阀门、水泵、管道等），进行冷却器的水压试验，消除漏水；q.清扫冷风室，检查严密情况，消除漏风，检查及清扫空气过滤器；r.电气预防性试验；s.组装，做氢冷发电机气密试验；t.必要时对机组进行喷漆。

汽轮发电机检修安全操作规程范本第一章总则第一条为了确保汽轮发电机的正常运行，保障检修人员的生命财产安全，制定本规程。

第二条本规程适用于进行汽轮发电机的例行维护、故障排除和大修等过程中的检修作业。

第三条检修作业人员必须严格遵守本规程的规定，做到安全第一、预防为主。

任何不符合规程的操作，不得随意更改装置或调整设备参数。

第四条检修作业人员必须经过严格的安全培训，并持有相关证书，方可上岗。

第五条检修过程中，必须按照岗位责任划分，确保人员职责明确，各自负责。

禁止未经审定的人员操作设备。

第六条在检修过程中，若发现危险情况或异常情况，必须立即停止操作，并向上级报告。

第二章检修准备第七条检修之前，必须进行设备的停机检查，确保设备处于安全状态。

第八条在进行检修前，必须确保检修区域是否有其他人员进入，保证检修区域安全无人。

第九条检修过程中，必须穿戴符合规定的劳动保护用品，如安全帽、防护眼镜、防护手套、防护鞋等。

第十条检修过程中，必须保持清醒状态，禁止饮酒、吸烟等有损注意力的行为。

第十一条检修过程中，必须了解设备的工作原理和结构，明确检修的目的和方法，避免不必要的操作错误。

第三章检修操作第十二条检修过程中，必须按照规定的操作程序进行操作，不得擅自改变操作顺序。

第十三条检修过程中，必须严格按照设备的安全操作规程进行操作，禁止未经授权的人员接触设备。

第十四条在检修过程中，如需使用工具或设备，必须保证其完好，且经过合格的检验和维护。

第十五条在检修过程中，必须严格遵守相关的隔离和防护措施，如对电源进行隔离、停用设备等。

第十六条在检修过程中，必须注意设备的温度和压力等参数，避免因操作错误造成事故。

第十七条在检修过程中，必须保持工作环境的整洁和安全，禁止乱丢垃圾、油污等。

第十八条在检修过程中，必须严格执行相关的操作规程和标准，不得随意停用设备或更改参数。

第四章检修结束第十九条检修结束后，必须对设备进行清理，恢复原状。

第二十条检修结束后，必须将相关的检修记录进行归档，确保检修过程的可追溯性。

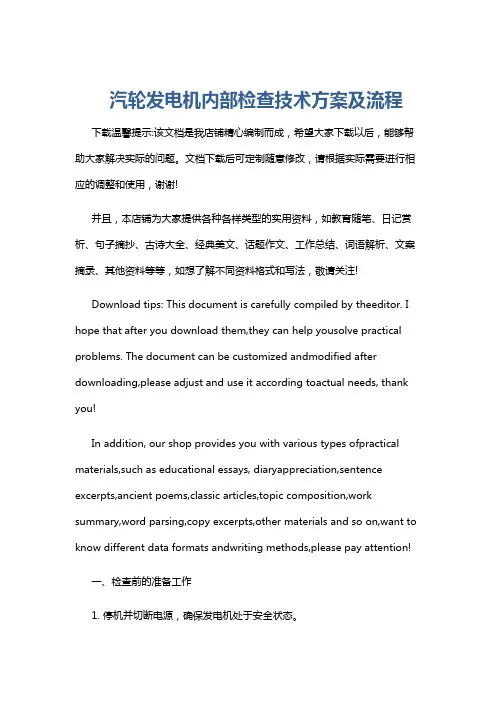

汽轮发电机内部检查技术方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、检查前的准备工作1. 停机并切断电源，确保发电机处于安全状态。

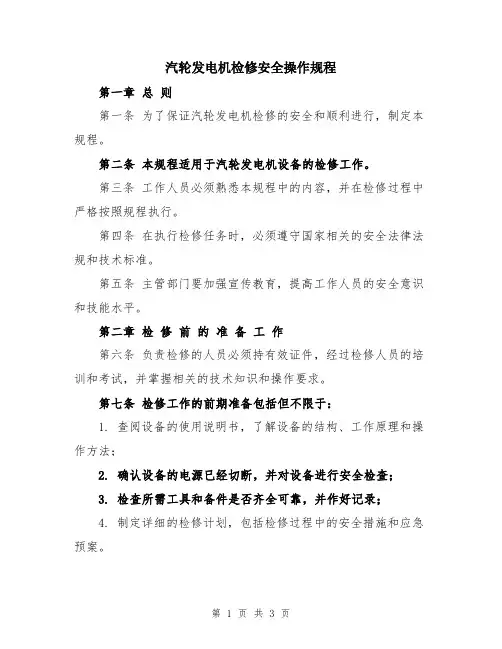

汽轮发电机检修安全操作规程第一章总则第一条为了保证汽轮发电机检修的安全和顺利进行，制定本规程。

第二条本规程适用于汽轮发电机设备的检修工作。

第三条工作人员必须熟悉本规程中的内容，并在检修过程中严格按照规程执行。

第四条在执行检修任务时，必须遵守国家相关的安全法律法规和技术标准。

第五条主管部门要加强宣传教育，提高工作人员的安全意识和技能水平。

第二章检修前的准备工作第六条负责检修的人员必须持有效证件，经过检修人员的培训和考试，并掌握相关的技术知识和操作要求。

第七条检修工作的前期准备包括但不限于：1. 查阅设备的使用说明书，了解设备的结构、工作原理和操作方法；2. 确认设备的电源已经切断，并对设备进行安全检查；3. 检查所需工具和备件是否齐全可靠，并作好记录；4. 制定详细的检修计划，包括检修过程中的安全措施和应急预案。

第八条检修前必须对汽轮发电机及相关设备进行全面的检查，包括但不限于：1. 检查设备是否存在损坏、老化和松动等情况，如有必要，及时更换；2. 清理设备的积尘和杂物，确保设备表面清洁无障碍。

第九条在检修过程中，必须配备安全工具和装备，并保持设备的通畅和清洁。

第三章检修中的安全操作第十条在进行汽轮发电机检修前，必须切断相应的电源，并采取可靠的措施将其与电源相分离，防止电流侵入。

第十一条在进行汽轮发电机检修过程中，必须遵循以下安全操作程序：1. 检修前必须完成设备的准备工作，包括但不限于清除设备和工具上的积尘、杂物等；2. 检修人员必须佩戴好安全帽、工作服等个人防护装备，确保人身安全；3. 检修过程中必须固定设备的相关部件，避免意外松动和移动；4. 检修人员必须按照设备的检修程序和要求进行操作，并遵循正确的操作方法；5. 在操作中，必须注意设备的状况和工作状态，并立即停止检修操作，如发现任何异常情况；6. 禁止擅自拆除设备的密封件和安全装置，严禁损坏设备的重要部件；7. 检修完毕后，必须清洁设备和工作场所，恢复现场的整洁和安全。

汽轮发电机检修方案汽轮发电机是利用汽轮机的机械能将燃气能转化为电能的设备。

由于其主要部件是高温高速运行的，且使用环境多为恶劣环境，故而有必要对汽轮发电机进行定期的检修，以保证其正常运行和延长使用寿命。

下面是一份针对汽轮发电机的检修方案，供参考。

一、前期准备1.制定检修计划：根据发电机的使用寿命和运行状态，制定出合理的检修计划，包括检修时间、范围、检修人员等。

2.准备人员和材料：按照检修计划，安排好专业的技术人员和所需的检修工具、材料等。

3.检修现场准备：确保检修现场安全，清理杂物和障碍物，保持环境通风良好。

二、检修步骤1.停机检查：按照操作规程，将发电机停机，并进行检查。

检查发电机的油温、油压、冷却水温度等参数是否正常，以及是否存在异响、漏油等异常状况。

2.拆卸检查：对发电机进行拆卸检查。

包括拆卸发电机的上部罩体、转子、转子轴承和定子等部件，检查其磨损、裂纹、松动等情况。

3.清洗检查：对拆卸下来的发电机部件进行清洗检查。

使用专用的清洗剂和方法进行清洗，清洗去除附着物和污垢等，并进行全面的检查。

4.更换损坏部件：根据检查结果，对发电机中的损坏部件进行更换。

包括轴承、密封件、传感器等。

5.检修配件：对发电机进行检修配件的更换和调整。

包括定子绕组的检修、气隙的调整等。

6.总体安装：将清洗检查和更换修理完毕的各个部件进行总体安装。

确保各部位的精度、配合间隙等符合技术要求。

7.调试试运行：对整个发电机进行调试试运行。

先进行干转试验，确认转子、定子和轴承等运转正常，无顺油和渗漏现象。

再进行带负荷试运行和试验检验，确认网供功率、电压和频率等满足设计要求。

8.维护保养：维护保养是检修工作的重要一环，定期检查并清洁发电机，更换润滑油、密封件等易损件。

三、安全注意事项1.严格遵守操作规程和安全操作规范，做好个人防护措施，避免发生安全事故。

2.检修过程中，应定期检查发电机内部有无残余电，避免触电危险。

3.检修过程中，应注意燃气和润滑油等可燃和易燃液体和气体的泄漏，防止爆炸和火灾。

汽轮机检修规程目录目录2第一章汽轮机主要规范和结构概述121.1 设备主要技术规范121.2 汽轮机结构概述15第二章汽轮机本体检修工艺182.1 汽缸检修182.1.1 汽缸结构概述182.1.2 检修工艺方法，质量标准，注意事项192.1.3 本体部分最后组装程序272.2 汽轮机转子检修292.2.1 转子结构概述292.2.2 转子检修工艺方法、质量标准、注意事项312.2.2.1 测量轴颈扬度312.2.2.2 测量转子的晃度322.2.2.3 测量推力盘、联轴器、转轮等端面瓢偏度（偏斜度）332.2.2.4 动静叶间的间隙测量.352.2.2.5 拆联轴器螺栓，吊出转子362.2.2.6 动叶片清理372.2.2.7 叶轮和叶片的检查整修382.2.2.8 检查轴颈和推力盘412.3 喷咀、隔板和隔板套检修422.3.1 结构概述422.3.2 喷嘴、隔板、隔板套检修工艺方法、质量标准、注意事项442.3.2.1 拆隔板442.3.2.2 拆导叶环44拆去喷嘴组442.3.2.4 隔板静叶清理452.3.2.5 隔板静叶肉眼检查和修整45隔板和隔板套的螺丝清理修整46检查并修整隔板、隔板套水平中分面的接触面积462.3.2.8 检查并修整悬挂销与隔板、汽缸跟班套的水平接触面积472.3.2.9 检查并修整隔板与汽缸（或隔板套）相配之处的轴向间隙472.3.2.10 找出隔板在汽缸洼窝内的位置472.3.2.11 检查导叶环有无裂纹变形，并清理氧化皮482.3.2.12 检查清理喷嘴组482.3.3 常见缺陷处理482.4 汽轴封检修492.4.1 结构概述492.4.2 汽封检修工艺方法、质量标准、及注意事项50拆卸清理检查汽封块50测量调整汽封体洼窝中心（同隔板洼窝中心找正一样）522.4.2.3 测量调整汽封的径向间隙522.3.2.4 检查调整汽封轴向间隙即可552.3.2.5 测量调整汽封块轴向膨胀间隙552.5 轴承与滑销系统检修562.5.1 轴承结构概述562.5.2 轴承与滑销系统检修工艺方法、质量标准、注意事项582.5.2.1 支持轴承检修582.5.2.2 支持推力联合轴承检修632.5.3 滑销结构概述662.5.4 滑销系统检修工艺方法、质量标准、注意事项672.5.4.1 测量工作672.5.4.2 分解682.5.4.3 检修横销682.5.4.4 检修前轴承座下方的纵销692.5.4.5 检修前轴承座立销692.5.4.6 检修后汽缸上的纵销与横销702.5.4.7 检查后座架连接螺栓702.5.4.8 清洗所有连接螺栓、垫圈、螺帽702.5.4.9 组装702.6 盘车装置检修712.6.1 结构概述712.6.2 盘车装置检修工艺方法、质量标准、注意事项72第三章调速系统检修工艺763.1 调速系统检修要求763.2 油泵组检修773.2.1 结构概述773.2.2 油泵组检修工艺方法、质量标准、注意事项783.2.2.1 拆卸783.2.2.2 检测各档相油封环及其他活动部件793.2.2.3 清理和整修各另部件803.2.2.4 装复油泵组813.3 同步器检修833.3.1 结构概述833.3.2 同步器检修工艺方法、质量标准、注意事项843.4 油动机检修863.4.1 结构概述863.4.2 检修工艺方法、质量标准、注意事项863.4.2.1 拆卸863.4.2.2 油动机检修883.4.2.3 组装893.5 调压器液压阀检修903.5.1 结构概述903.5.2 调压器检修工艺方法、质量标准、注意事项903.5.2.1 拆卸903.6 调速系统性能要求及常见故障923.6.1 调速系统的性能基本要求923.6.2 调速系统常见的故障933.6.2.1 调速系统摆动933.6.2.2 不能维持空负荷运行94第四章保护装置检修工艺954.1 危急遮断器、危急遮断油门及危急遮断装置检修954.1.1 危急遮断器954.1.1.1 结构概述954.1.1.2 危急遮断器检修工艺方法、质量标准、注意事项964.1.2 危急遮断油门994.1.2.1 结构概述994.1.2.2 危急遮断油门检修工艺方法、质量标准、注意事项994.1.3 危急遮断装置1014.1.3.1 结构概述1014.1.3.2 危急遮断装置检修工艺方法、质量标准、注意事项1024.2 主汽门操纵座检修1034.2.1 结构概述1034.2.2 主汽门操纵座检修工艺方法、质量标准、注意事项1044.3 磁力断路油门及电磁阀检修1064.3.1 结构概述1064.3.2 磁力断路油门及电磁阀检修工艺方法、质量标准、注意事项1064.4 危急遮断指示器1084.4.1 结构概述1084.4.2 检修工艺方法、质量标准、注意事项109第五章油系统检修工艺1105.1 高压油泵检修1105.1.1 结构概述1105.1.2 检修工艺方法、质量标准、注意事项1115.2 交流、直流润滑油泵检修1145.2.1 结构概述1145.2.2 交流、直流油泵检修工艺方法、质量标准、注意事项1155.3 油箱、冷油器、注油器检修1175.3.1 油箱1175.3.1.1 结构概述1175.3.1.2 油箱检修工艺、质量标准、注意事项1185.3.2 冷油器1195.3.2.1 结构慨述1195.3.2.2 冷油器检修工艺方法、质量标准、注意事项1205.3.3 注油器1225.3.3.1 结构概述1225.3.3.2 注油器检修工艺方法、质量标准、注意事项122第六章热交换器检修工艺1236.1 凝汽器及其附属装置检修1236.1.1 凝汽器设备规范1236.1.2 凝汽器结构概述1256.1.3 凝汽器水侧清洗和汽侧检查及检修1266.1.3.1 使用高压水冲洗铜管内壁1266.1.3.2 使用毛刷通条通洗铜管内壁1266.1.3.3 凝汽器汽侧检修及检查1276.1.4 凝汽器常见缺陷处理1276.1.5 凝汽器铜管更换工艺1286.1.5.1 铜管出厂后的各项试验1286.1.5.2 凝汽器铜管调换的准备工作1316.1.5.3 换管、胀管、压火1326.1.5.1 清理组装1336.1.6 凝汽器水压试验及附件检修1346.1.6.1 凝汽器水压试验1346.1.6.2 附件检查或修理1346.1.7 凝汽器大修标准1356.2 射水抽气器检修1366.2.1 射水抽气器设备规范与结构概述1366.2.1.1 射水抽气器设备规范1366.2.1.2 射水抽汽器结构概述1366.2.2 射水抽气器检修工艺1376.2.3 射水抽气器大修质量标准1386.3 高压加热器检修1396.3.1 高压加热器设备规范及结构概述1396.3.1.1 设备规范1396.3.1.2 结构概述1406.3.2 高压加热器的检修工艺及质量标准1416.3.2.1 高压加热器的检修工艺1416.3.2.2 高压加热器检修技术质量标准1426.4 低压加热器检修1436.4.1 设备规范及结构概述1436.4.1.1 设备规范1436.4.1.2 低压加热器结构概述1446.4.2 低压加热器检修工艺1446.4.3 低压加热器检修技术质量标准1456.4.3.1 水室管板1456.4.3.2 换管1466.4.3.3 管组的情况1466.5 轴封加热器检修1466.5.1 设备规范及结构概述1466.5.1.1 轴封加热器设备规范1466.5.1.2 结构概述1476.5.2 轴封加热器检修工艺1476.5.3 轴封加热器检修质量标准1486.6 除氧器及附属装置检修1496.6.1 设备规范及结构概述1496.6.1.1 设备规范1496.6.1.2 结构概述1496.6.2 除氧器的检修工艺1506.6.3 除氧器检修质量标准1526.6.4 除氧器检修注意事项154第七章水泵检修1557.1 电动给水泵检修1557.1.1 设备规范及结构概述1557.1.1.1 设备规范1557.1.1.2 结构概述1557.1.2 DG85-80A×10型给水泵检修工艺1567.1.2.1 拆卸前的准备工作1567.1.2.2 水泵的拆卸（从非驱动端开始）1577.1.2.3 泵的装配1587.1.3 DG85给水泵检修质量标准1607.1.4 DG85给水泵检修注意事项1617.2 凝结水泵检修1627.2.1 设备规范与结构概述1627.2.1.1 设备规范1627.2.1.2 结构概述1627.2.2 4N6型凝结水泵检修工艺1637.2.2.1 支承部分1637.2.2.2 工作部分1637.2.3 凝结水泵检修质量标准1647.2.4 凝结水泵检修注意事项1647.3 循环水泵检修1657.3.1 设备规范与结构概述1657.3.1.1 设备规范1657.3.1.2 结构概述1657.3.2 循环水泵的检修工艺1667.3.2.1 拆卸前的准备工作1667.3.2.2 泵的解体1667.3.2.3 泵的组装1667.3.3 循环水泵的检修质量标准1667.3.4 循环水泵的检修注意事项1677.4 其它水泵检修1687.4.1 设备规范1687.4.2 检修质量标准、注意事项1687.4.3 检修注意事项170第八章阀门检修1708.1 自动主汽门检修1708.1.1 结构概述1708.1.2 主汽门的检修工艺与质量标准1708.2 调节汽伐和连杆传动装置检修1728.2.1 结构概述1728.2.2 检修工艺方法、质量标准、注意事项172第一章汽轮机主要规范和结构概述设备主要技术规范制造厂：南京汽轮机厂制造厂编号9801、9802出厂日期；1998年1月、1998年5月投运日期：2000年公司机组编号：#1机、#2机、机组型号：C12—机组型式：次高压、单缸、单抽汽、冲动式汽轮机额定功率：12000KW最大功率：15000KW进汽温度规范：4700CMPaMpa主汽门前蒸汽温度：470℃（最高4800 C 最低4550C）MpaMPa汽轮机额定抽汽量：50t/h汽轮机最大抽汽量：80t/h额定工况时回热抽汽：(Mpa/0C)一级抽汽量7.969 t/h (Mpa/0C)t/h(Mpa/0C)t/h纯冷凝工况时：(Mpa/0C)一级抽汽量 4.329 t/h (Mpa/0C)二级抽汽量 1.197 t/h (Mpa/0C)三级抽汽量 3.793 t/hMPa汽轮机转向（机头向机尾看）：顺时针方向汽轮机额定转速：3000r/min汽轮机-发电机轴系临界转速：1649r/min汽轮机单个转子的临界转速：1430r/min MPa锅炉给水温度：1530C额定工况汽轮机热耗（计算值）：8404纯冷凝工况汽轮机热耗：（计算值）：11362 额定工况汽轮机热耗（保证值）：8656纯冷凝工况汽轮机热耗：（保证值）：11703 mmmm汽轮机中心高（距运转平台）：750mm汽轮机本体总重：58t汽轮机上半总重（连同隔板上半等）：15t汽轮机下半总重（连同隔板上半等）：19tt汽轮机转子转动惯量；9102汽轮机本体最大尺寸：6021×3590×3635mm冷却水温度：200C1.2 汽轮机结构概述汽轮机由一级复速级和十一个压力级组成，除末级叶片为扭叶片外，其余压力级均为厂家自行设计的新型直叶片。

电厂汽轮机设备检修规程1. 引言本文档旨在制定电厂汽轮机设备的检修规程，以确保设备安全运行并延长设备的使用寿命。

各级操作人员应严格按照本规程进行设备检修操作，以确保设备检修的质量和安全。

2. 检修准备工作2.1 确定检修计划：根据设备的使用情况和检修周期，制定合理的检修计划，并按时组织检修工作。

2.2 确定检修人员：根据设备的特点和检修任务的复杂性，确定合适的检修人员，并确保他们具备相关的技术知识和操作经验。

2.3 准备必要的工具和设备：根据检修任务的需要，准备好必要的工具、备件和设备，确保检修过程顺利进行。

3. 检修流程3.1 设备停车：根据检修计划，提前停车并关闭设备。

确保设备断电，并遵循相关安全操作规程。

3.2 检查设备状态：检查设备各部件的状态，如轴承、密封件、润滑系统等，确保设备没有异常情况。

3.3 拆卸和清洗：按照操作规程，拆卸设备中需要检修的部件，并进行清洗。

注意使用适当的清洗剂和工具，严禁使用腐蚀性物质。

3.4 检修和更换部件：对设备中损坏或需要更换的部件进行修理或更换，并确保新部件的质量和适用性。

3.5 组装设备：在更换或修理完设备部件后，根据相关装配顺序进行设备的组装。

3.6 调试和试运行：对组装完成的设备进行调试和试运行，确保设备能正常运行，并进行必要的调整。

3.7 设备复位和开车：在检修完成后，根据操作规程将设备复位，并按照安全操作规程进行开车操作，确保设备正常投产。

4. 安全措施4.1 空气检测：在进行设备检修之前，必须对设备所在区域进行空气检测，确保无毒有害气体存在。

4.2 绝缘和接地：在进行设备检修之前，必须对设备进行绝缘和接地，并确保绝缘和接地的有效性。

4.3 个人防护措施：进行设备检修时，必须佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。

4.4 灭火设备检查：在设备检修期间，必须检查灭火设备的完好性，并确保灭火设备可靠可用。

4.5 紧急救援准备：在进行设备检修时，必须准备好紧急救援设备和应急预案，并进行演练，以应对可能发生的紧急情况。

汽轮发电机检修安全操作规程第一章总则第一条为了保障汽轮发电机在检修过程中的安全，提高工作效率，保证电站稳定运行，制定本规程。

第二条本规程适用于汽轮发电机的检修作业，包括日常检修、大修和特大修。

第三条为了保障检修人员的安全，本规程应严格执行，违章操作者将受到相应的处罚。

第四条汽轮发电机检修应按照检修计划进行，必要时可以适当调整，但必须保证工作的连续性和质量。

第五条检修人员应严格遵守劳动安全法律法规和公司相关规定，做好个人安全防护工作。

第六条检修人员应具备良好的职业道德和学习能力，掌握相关的技能和专业知识，并经过严格的培训和考核合格方可上岗。

第二章检修前准备工作第一条检修前，检修人员应做好以下准备工作：（一）熟悉汽轮发电机的结构、性能和运行原理；（二）查看检修计划和工作任务，了解检修范围和要求；（三）检查必要的检修工具、设备和耗材的完好性，准备充足的工作用品；（四）准备劳动安全防护用具，如安全帽、安全靴、耳塞、手套等；（五）熟悉相关的安全操作规程和应急预案。

第三章检修作业准则第一条检修人员应严格执行以下检修作业准则：（一）按照作业指导书和工作任务进行检修作业，不得擅自修改或省略检修程序；（二）熟悉并掌握各种检修工具的正确使用方法，保证操作的准确性和安全性；（三）检修时，应按照规定的程序和方法进行拆装和调整工作，不得随意改变；（四）检修过程中，应随时关注设备的运行状态和安全风险，发现问题及时报告，并采取相应的措施进行处置；（五）检修期间，应保持工作现场的整洁和安全，避免杂物堆积和随意堆放；（六）检修后，应做好设备的整理和清洁工作，确保设备的可靠性和美观性；（七）检修结束后，应按照规定的程序填写检修记录和检修报告，交由相关部门进行审核。

第四章安全防护措施第一条检修人员应严格遵守以下安全防护措施：（一）穿戴劳动安全防护用具，例如安全帽、安全鞋、耳塞、眼镜等；（二）使用防护设备，如护目镜、防护手套等，进行高温、高压和有害物质的作业；（三）使用合适的工具和设备，检修期间禁止使用损坏或失效的工具；（四）检修前，进行工作区域的安全隔离和标识，防止其他人员入场；（五）检修期间，禁止在设备上增加或改变原有的设防装置，发现问题应及时上报；（六）严禁在设备运行过程中抽烟、用明火等行为，防止火灾和爆炸事故的发生；（七）进行高空、窄小空间等特殊作业时，在合适的位置设置安全防护措施，严禁趴身、弯腰、跪踞作业；（八）针对不同的检修环境和作业特点，制定相应的应急预案，确保事故的迅速处理和人员的安全撤离。
