放大电路中的负反馈把握放大电路中负反馈的四种组态及其判别方法，熟识负反馈对放大电路性能的影响。
1、负反馈的类型依据反馈电路与放大电路在输入端和输出端的连接方式，负反馈分为四种方式：串联电压负反馈、并联电压负反馈、串联电流负反馈和并联电流负反馈2、负反馈类型的判别方法（1）首先，以瞬时极性法确定反馈属于正反馈还是负反馈。
（2）其次，判别区分电压反馈或电流反馈：a)电压反馈：反馈信号取自输出电压，并与之成比例；b)电压反馈：反馈信号取自输流电压，并与之成比例；c)判别方法：输出电压短路法：将输出电压“短路”，若反馈信号消逝，为电压反馈，否则为电流反馈；观看法：除公共地线，若反馈线与输出线接在同一点上，为电压反馈，否则为电流反馈。
（3）然后，判别区分串联反馈或并联反馈：a)串联反馈：反馈信号输入信号在电路输入端以电压形式作比较，两者串联；b)并联反馈：反馈信号输入信号在电路输入端以电流形式作比较，两者并联；c)判别方法：输入短路法：将输入信号“短路”，若反馈信号消逝，为并联反馈，否则为串联反馈；观看法：若反馈信号与输入信号接到放大电路的同一输入端，为并联反馈，否则为串联反馈。
3、负反馈对放大电路工作性能的影响（1）降低放大倍数基本放大电路的增益（开环增益）为（1）反馈信号与输出信号之比称为反馈系数，以F表示（2）引入负反馈后，整个放大器的增益（闭环增益）为（3）可见，引入负反馈后，电路增益为原来的1/(1+AF)。
(1+AF)称为反馈深度，其值越大，负反馈作用越强，|Af|越小。
|1+AF|1，称为深度负反馈，有（4）表明在深度负反馈状况下，闭环增益取决于反馈元件，而与开环增益无关。
（2）提高增益的稳定性对式（3）求导，得（5）电压负反馈稳定输出电压，电流负反馈稳定输出电流。
（3）减小输出波形的非线性失真（4）展宽通频带（5）影响电路输入、输出电阻串联负反馈增大输入电阻，并联负反馈减小输入电阻；电压负反馈减小输出电阻，电流负反馈增大输出电阻。
负反馈教案(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除教案（首页）编制：耿海云审核：批准：教学过程备注 【知识点回顾】1.集成运算放大器特性理想化：∞→→∞→∞→CMR O ud K R R A 、、、0id 2. 反相输入比例运算电路i f v R R v 10-=3. 同相输入比例运算电路i f v R R v )1(10+=在这2个电路中，电阻f R 把输出信号和输入信号连接起来，这种电路在电子电路中称为反馈。
实际生活中，在行政管理中，通过对部门工作效果（输出）的调研来修订政策（输入）；在商业活动中，通过对商品销售（输出）的调研来调整进货渠道及进货数量（输入）；在控制系统中，通过对执行机构的偏移量（输出量）的监测来修正系统的输入量等。
实际应用中，一个稳定的系统或多或少存在着自动调节过程。
前述基本放大电路能稳定工作的前提是应具有静态工作点自动调节功能。
这种自动调节过程，实际上就是负反馈过程。
集成电路中，由于采用直接耦合，在构成应用电路时，更需要引入反馈。

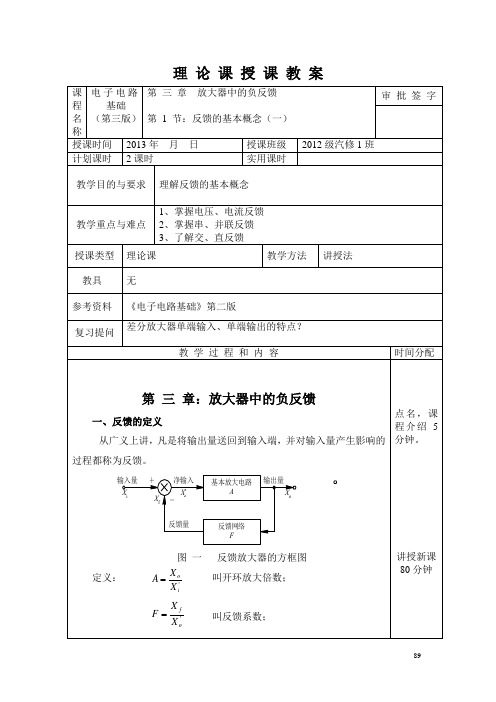

【新授课】4.1.1 反馈放大电路的组成及基本关系式 一、反馈将放大电路的输出信号（电压或电流）一部分或全部通过一定的方式送回到放大电路输入端的过程 。
反馈的目的：通过输出对输入的影响来改善系统的运行状况及控制效学生参与导入，举一些生活中学生熟悉的例子，让学生理解反馈的概念果。
二、反馈放大电路的组成教学过程备注三、反馈的类型1.有无反馈判断方法：判断一个电路是否存在反馈，要看该电路的输出回路与输入回路之间有无联系作用的反馈网络。
有就是存在反馈，没有就是没有反馈。
无反馈有反馈2.正反馈与负反馈正反馈使静输入量增加X量可以是电压也可以是电流负反馈 使静输入量减少 判断方法：瞬时极性法（a ）先假设放大电路输入电压信号i u 在某一瞬间对地的极性为（+），并用标记。
（b ）顺着信号的传输方向，逐步推出输出信号o x 和反馈信号f x 的瞬时极性（并用或标记）。
放大电路中的负反馈教案一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法4. 负反馈的应用实例5. 负反馈的调试与维护三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
2. 通过分析实际电路，使学生掌握负反馈的应用。
3. 引导学生进行讨论，培养学生的思维能力。
五、教学准备1. 教材、教案、课件等教学资料。
2. 放大电路实验器材。
3. 负反馈电路图及实物展示。
4. 相关问题讨论稿。
一、教学目标1. 让学生了解负反馈的概念及其在放大电路中的应用。
2. 使学生掌握负反馈的类型、特点和作用。
3. 培养学生分析、解决实际问题的能力。
二、教学内容1. 负反馈的概念及其分类负反馈是指将放大电路的输出信号的一部分反馈到输入端，与输入信号相减，从而影响放大电路的放大倍数的一种现象。
负反馈分为电压反馈和电流反馈，根据反馈信号的相位关系，又可分为正反馈和负反馈。
2. 负反馈在放大电路中的作用负反馈在放大电路中的作用主要有：稳定放大倍数、减小失真、扩展频带、提高线性范围等。
3. 负反馈的判断方法判断负反馈的方法主要有：观察反馈信号的相位关系、分析反馈电路的组成部分、利用反馈方程进行计算等。
4. 负反馈的应用实例负反馈在放大电路中的应用实例有：电压放大器、功率放大器、运算放大器等。
5. 负反馈的调试与维护负反馈的调试与维护主要包括：调整反馈电阻、检查反馈电路的连接、检测反馈信号等。
三、教学重点与难点1. 负反馈的概念及其分类2. 负反馈在放大电路中的作用3. 负反馈的判断方法四、教学方法1. 采用讲解、演示、实验相结合的方式进行教学。
放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要参数第二章：放大电路中的正反馈与负反馈2.1 反馈的概念2.2 正反馈与负反馈的区别2.3 放大电路中的负反馈类型2.4 负反馈在放大电路中的作用第三章：放大电路中的电压反馈和电流反馈3.1 电压反馈的概念与特点3.2 电流反馈的概念与特点3.3 电压反馈与电流反馈在放大电路中的应用3.4 电压反馈与电流反馈的比较第四章：放大电路中的串联负反馈和并联负反馈4.1 串联负反馈的概念与特点4.2 并联负反馈的概念与特点4.3 串联负反馈与并联负反馈在放大电路中的应用4.4 串联负反馈与并联负反馈的比较第五章：放大电路中负反馈的应用实例5.1 负反馈在功率放大器中的应用5.2 负反馈在模拟集成电路中的应用5.3 负反馈在振荡器中的应用5.4 负反馈在其他放大电路中的应用第六章：负反馈在放大电路中的稳定性分析6.1 负反馈对放大电路稳定性的影响6.2 稳定性的判断方法6.3 负反馈增益与稳定性之间的关系6.4 提高放大电路稳定性的措施第七章：负反馈在放大电路中的频率响应7.1 负反馈对放大电路频率响应的影响7.2 频率响应的测试方法7.3 负反馈在低频和高频应用中的不同作用7.4 改善频率响应的策略第八章：负反馈在放大电路中的线性度改善8.1 负反馈对放大电路线性度的影响8.2 非线性误差的来源与影响8.3 负反馈对非线性误差的补偿作用8.4 提高放大电路线性度的方法第九章：负反馈在放大电路中的噪声性能优化9.1 负反馈对放大电路噪声的影响9.2 噪声的来源与特性9.3 负反馈在降低噪声方面的作用9.4 降低放大电路噪声的实践方法第十章：负反馈在现代电子电路中的应用案例分析10.1 负反馈在模拟信号处理中的应用10.2 负反馈在数字信号处理中的应用10.3 负反馈在通信系统中的应用10.4 负反馈在其他电子电路中的应用案例分析重点和难点解析一、放大电路基本概念难点解析：理解放大电路的作用及其在不同电路中的应用。
放大电路中的负反馈教案第一章：放大电路基本概念1.1 放大电路的定义1.2 放大电路的作用1.3 放大电路的分类1.4 放大电路的主要性能指标第二章：放大电路的基本组成2.1 放大电路的组成部分2.2 放大电路的基本工作原理2.3 放大电路的基本分析方法2.4 放大电路的频率响应第三章：负反馈的基本概念3.1 负反馈的定义3.2 负反馈的作用3.3 负反馈的分类3.4 负反馈的应用第四章：负反馈在放大电路中的应用4.1 负反馈对放大电路性能的影响4.2 负反馈放大电路的稳定性分析4.3 负反馈放大电路的频率响应分析4.4 负反馈放大电路的失真分析第五章：负反馈放大电路的设计与分析5.1 负反馈放大电路的设计原则5.2 负反馈放大电路的设计步骤5.3 负反馈放大电路的分析方法5.4 负反馈放大电路的优化设计第六章：负反馈放大电路的应用实例6.1 音频放大器中的负反馈应用6.2 模拟信号处理中的负反馈应用6.3 无线通信电路中的负反馈应用6.4 电源管理电路中的负反馈应用第七章：负反馈放大电路的稳定性分析7.1 稳定性判据7.2 负反馈放大电路的相位裕度7.3 负反馈放大电路的增益裕度7.4 提高负反馈放大电路稳定性的方法第八章：负反馈放大电路的频率响应分析8.1 频率响应的基本概念8.2 负反馈放大电路的频率响应特性8.3 频率补偿技术8.4 负反馈放大电路的带宽设计第九章：负反馈放大电路的失真分析9.1 失真的基本概念9.2 负反馈放大电路的失真原因9.3 负反馈放大电路的失真分析方法9.4 减小失真的设计策略第十章：负反馈放大电路的测量与测试10.1 测量与测试的基本方法10.2 负反馈放大电路的测试指标10.3 负反馈放大电路的测试电路10.4 负反馈放大电路的测试结果分析与优化重点和难点解析一、放大电路基本概念难点解析：理解放大电路的基本概念，区分不同类型的放大电路及其应用场景。
二、放大电路的基本组成难点解析：掌握放大电路的工作原理，理解放大电路分析方法，特别是频率响应的分析。
