实验四 负反馈放大器一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二. 预习要求1．复习教科书中有关负反馈的内容，负反馈放大器的工作原理。
2．掌握输入、输出电阻的测量方法、测量步骤。
三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1．负反馈对放大器放大倍数的影响 负反馈放大器由基本放大器和反馈网络组成， 如图1所示。
图中的X 表示信号，它即可代表电压又可 代表电流，箭头表示信号传输的方向。
反馈网络 图1 负反馈放大器的组成框图从输出信号o X 中取出反馈信号f X ，使f X 与外加输入信号i X 相叠加，得到净输入信号di X 。
对于负反馈来说： di X = iX -f X （1） 上式中，i X 与f X 的相位相同，故di X < iX 。
从图中可以看出，基本放大器（无反馈时）的放大倍数A（开环放大倍数）和反馈网络的反馈系数F 分别为： dio X X A= （2） ofXX F= （3）反馈放大器的放大倍数fA （闭环放大倍数）为： io f X X A = （4） 联立求解式（1）、（2）、（3）、（4）便得到闭环放大倍数的一般表达式。
F AA A f +=1 （5） A是在无反馈时，需考虑负载电阻R L 和反馈网络的负载作用时基本放大器的放大倍数。
从式（5）可知，加入负反馈后，放大器的放大倍数减小到开环放大倍数的1/（1+A F ）倍。
（1+AF ）称为反馈深度。
当A F >>1，称为深度负反馈，此时： FA f 1≈= 放大器的放大倍数只由反馈系数F决定，与晶体管的参数无关。
2． 负反馈的基本类型根据反馈网络在放大器输出端的取样信号是电压还是电流，负反馈可分为电压负反馈 和电流负反馈，根据反馈信号在放大器的输入端与输入信号是串联还是并联，负反馈又可分为串联负反馈和并联负反馈。
实验三 负反馈放大器电路的研究一. 实验目的1．加深理解负反馈对放大器性能的影响。
2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。
二、实验设备与器件名称数量函数信号发生器 1示波器 1万用表 1直流稳压电源 1741/LM324 2电阻若干三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。
1、把输出信号的一部分或全部通过一定的方式引回到输入端的过程称为反馈。
反馈放大电路由基本放大电路和反馈网络组成，其基本关系式为Af＝A/(1+AF)。
判断一个电路有无反馈，只要看它有无反馈网络。
反馈网络指将输出回路与输入回路联系起来的电路，构成反馈网络的元件称为反馈元件。
反馈有正、负之分，可采用瞬时极性法加以判断：先假设输入信号的瞬时极性，然后顺着信号传输方向逐步推出有关量的瞬时极性，最后得到反馈信号的瞬时极性，若反馈信号为削弱净输入信号的，则为负反馈，若为加强净输入信号的，则为正反馈。
反馈还有直流反馈和交流反馈之分。
若反馈电路中参与反馈的各个电量均为直流量，则称为直流反馈，直流负反馈影响放大电路的直流性能，常用以稳定静态工作点。
若参与反馈的各个电量均为交流量，则称为交流反馈，交流负反馈用来改善放大电路的交流性能。
2、负反馈放大电路有四种基本类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
反馈信号取样于输出电压的，称电压反馈，取样于电流的，则称电流反馈。
若反馈网络与信号源、基本放大电路串联连接，则称为串联反馈，其反馈信号为uf，比较式为uid=uI-uf，此时信号源内阻越小，反馈效果越好；若反馈网络与信号源、基本放大电路并联连接，则称为并联反馈，其反馈信号为if，比较式为Iid=iI-if，此时信号源内阻越大，反馈效果越好。
3、负反馈放大电路性能的改善与反馈深度（1+AF）的大小有关，其值越大，性能改善越显著。

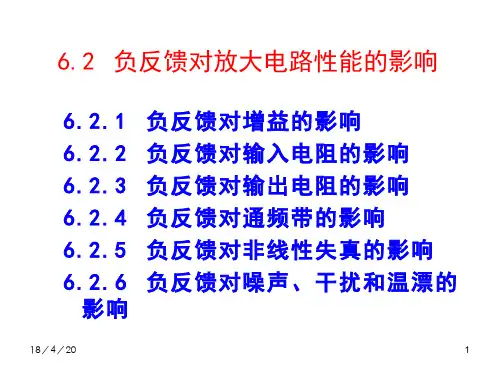

负反馈对放大器性能的影响为了改善放大电路的某些性能指标，达到某种预期的目的，常在放大电路中引入某种负反馈组态。
放大电路一旦引入某种组态的负反馈，它的很多性能指标都将被影响，影响的程度均与反馈深度1+A ˙ F ˙ 的大小有关。
本节内容重点在于把握负反馈对放大电路各方面性能影响的结论。
1、结论1——负反馈使放大器的放大倍数下降| 1+ A ˙ F ˙ |1 →负反馈→净输入信号减弱→ X ′ ˙ i X ˙ i → | A ˙ f || A ˙ | 。
即负反馈使放大器的放大倍数下降。
闭环放大倍数A ˙ f = X ˙ o X ˙ i = A ˙ 1+ A ˙ F ˙ 在中频区为表示为A f = X o X i = A 1+AF可见, 闭环放大倍数A f 仅是开环放大倍数A 的1 1+AF 倍。
2、结论2——稳定被取样的输出信号电压负反馈——稳定输出电压U o 。
以图6.8所示的电压串联负反馈电路为例，当某一因素使U o 增大时，反馈过程如下：可见，U o 的变化量大大减小，稳定性大大提高。
电流负反馈——稳定输出电流I o 。
以图6.10所示的电流串联负反馈电路为例，当某一因素使I o 增大时，则反馈过程：可见，I o 的变化量大大减小，稳定性大大提高。
3、结论3——放大倍数的稳定性提高对A f = A 1+AF 求导，整理后d A f A f = 1 1+AF dA A无论何种缘由引起放大倍数发生变化，均可以通过负反馈使放大倍数相对变化量减小，放大倍数的稳定性提高了。
4、结论4——可以展宽通频带放大电路的频率响应引起放大倍数下降，通过负反馈可以展宽通频带。
闭环放大倍数A f 是开环放大倍数A 的1 1+AF 倍，闭环放大电路的通频带B W f 是开环放大电路的通频带BW 的（1+AF ）倍。
增益带宽积不变。
设开环时放大电路在高频段的放大倍数为：A ˙ H = A ˙ m 1+j f f HA ˙ m —— 开环时中频放大倍数f H —— 开环时上限频率引入负反馈后的高频放大倍数为：A ˙ Hf = A ˙ H 1+ A ˙ H F ˙ 整理后得引入负反馈后的中频放大倍数和上限频率A ˙ mf = A ˙ m 1+ A ˙ m F ˙ f Hf =(1+ A ˙ m F ˙ ) f H 。
运算放大器负反馈原理摘要：1.运算放大器负反馈的原理2.负反馈对运算放大器性能的影响3.负反馈在运算放大器中的应用4.负反馈与正反馈的区别正文：一、运算放大器负反馈的原理运算放大器负反馈是指将运算放大器输出信号的一部分或全部以一定方式和路径送回到输入端，作为输入信号的一部分。
负反馈的取样一般采用电流取样或电压取样。
反馈信号与输入信号极性相反或变化方向相反（反相），使得叠加的结果将使净输入信号减弱。
这种反馈叫负反馈放大电路。
二、负反馈对运算放大器性能的影响1.提高闭环增益的稳定性：采用负反馈使得放大器的闭环增益趋于稳定，消除了开环增益的影响。
2.减小增益误差：负反馈可以减小运算放大器增益的相对误差，提高运算放大器的精度。
3.抑制零点漂移：负反馈能够抑制运算放大器零点漂移，提高电路的稳定性。
三、负反馈在运算放大器中的应用1.电压负反馈：电压负反馈采用电压取样方式，将输出端的电压信号取样后送回输入端。
这种反馈方式适用于需要提高运算放大器电压放大倍数的应用。
2.电流负反馈：电流负反馈采用电流取样方式，将输出端的电流信号取样后送回输入端。
这种反馈方式适用于需要提高运算放大器电流放大倍数的应用。
四、负反馈与正反馈的区别1.反馈信号极性：负反馈的反馈信号与输入信号极性相反，正反馈的反馈信号与输入信号极性相同。
2.对系统性能的影响：负反馈能够使系统输出与系统目标的误差减小，系统趋于稳定；正反馈使系统偏差不断增大，使系统振荡。
总结：运算放大器负反馈原理是通过将输出信号的一部分或全部送回到输入端，使得净输入信号减弱，从而提高闭环增益的稳定性、减小增益误差和抑制零点漂移。
