omron的安全继电器工作原理Omron的安全继电器是一种用于机器安全控制的电气设备，它能够在机器操作过程中监测和控制电路，以保护操作人员免受潜在的伤害。
本文将详细介绍Omron的安全继电器的工作原理。
安全继电器是机器安全控制系统的重要组成部分。
它通过监测机器运行状态和控制电路，确保机器在遇到突发故障或意外情况时能够快速停止工作以保护操作人员的安全。
Omron的安全继电器利用了先进的电子技术和可靠的电磁继电器设计，具有高度可靠性和灵活性，适用于各种不同类型的机器和工业应用环境。
Omron的安全继电器的工作原理可以分为几个关键步骤：输入信号检测、继电器控制和输出电路保护。
首先，安全继电器需要检测输入信号来判断机器的工作状态。
输入信号可以来自于各种传感器，如光电传感器、接触式传感器、急停按钮等。
这些传感器能够检测到机器运行过程中的各种参数，如物体的位置和速度，以及是否超出了安全范围。
Omron的安全继电器具有多种输入信号接口，可以与不同类型的传感器进行连接。
一旦输入信号被检测到，安全继电器会根据预设的逻辑和控制流程来控制继电器的动作。
继电器是一种能够切换电路的电磁开关，其工作原理基于电磁感应。
当继电器控制电路中的电流通过时，电磁线圈会产生磁场，使得触点闭合；当电流停止时，磁场消失，触点打开。
Omron的安全继电器具有多个触点和线圈，以增强其控制功能和容错能力。
此外，Omron的安全继电器还能够自动监测继电器的状态和健康状况，以确保其正常工作。
通过控制继电器的动作，安全继电器可以将信号传递到输出电路，以控制机器的运行状态。
输出电路通常是连接到机器的执行器上，如电动马达、液压缸等。
当安全继电器检测到机器处于危险状态时，它会立即切断输出电路，阻止机器继续运行。
这样一来，即使机器发生故障或出现其他意外情况，也能够保证操作人员的安全。
Omron的安全继电器具有快速切断输出电路的特点，可以在几毫秒内实现停机，以最大程度地减少事故的发生。
欧姆龙继电器尺寸参数欧姆龙是一家专业生产继电器的知名企业，其产品广泛应用于各个领域。
继电器作为自动控制系统中的重要组成部分，其尺寸参数是用户选型时需要考虑的重要因素之一。
本文将介绍欧姆龙继电器的尺寸参数，并对其意义进行分析和解读。
一、外观尺寸欧姆龙继电器的外观尺寸是指继电器外壳的长、宽、高等尺寸参数。
这些参数直接影响着继电器在安装时的空间需求。
根据不同的应用场景和安装环境，用户可以选择适合的尺寸参数，确保继电器能够顺利安装并与其他设备配合良好。
二、触点尺寸继电器的触点尺寸是指继电器内部触点的长、宽等参数。
触点是继电器的核心部件，负责开关电路，其尺寸参数直接决定着继电器的电气特性和负载能力。
用户在选择继电器时需要根据实际需求，选择适合的触点尺寸，以确保继电器能够正常工作，并具备足够的负载能力。
三、线路连接尺寸继电器的线路连接尺寸是指继电器的引脚尺寸和布局。
继电器的线路连接尺寸直接影响着继电器与其他设备之间的连接方式和便捷程度。
用户在选型时需要考虑继电器的线路连接尺寸是否与自己的系统兼容，并且是否便于布线和维护。
四、重量参数继电器的重量参数是指继电器本身的重量。
虽然继电器的重量通常较轻，但对于某些特殊应用场景（如航空航天等），重量参数仍然需要考虑。
合理选择继电器的重量参数可以减轻系统负荷，提高系统的可靠性和稳定性。
五、环境参数继电器的环境参数是指继电器在工作时所需的环境条件。
例如工作温度、存储温度、相对湿度等。
这些参数直接影响着继电器的工作性能和寿命。
用户在选型时需要根据实际工作环境，选择适合的环境参数，以确保继电器能够在恶劣的环境条件下正常工作。
六、绝缘参数继电器的绝缘参数是指继电器内部触点之间以及触点与外壳之间的绝缘能力。
绝缘参数决定了继电器的绝缘强度和绝缘等级。
用户在选型时需要根据系统的电气安全要求，选择具备合适绝缘参数的继电器。
总结继电器的尺寸参数是用户选型时需要考虑的重要因素之一。
合理选择继电器的尺寸参数可以确保继电器能够在实际应用中正常工作，并且与其他设备配合良好。
简单的说。

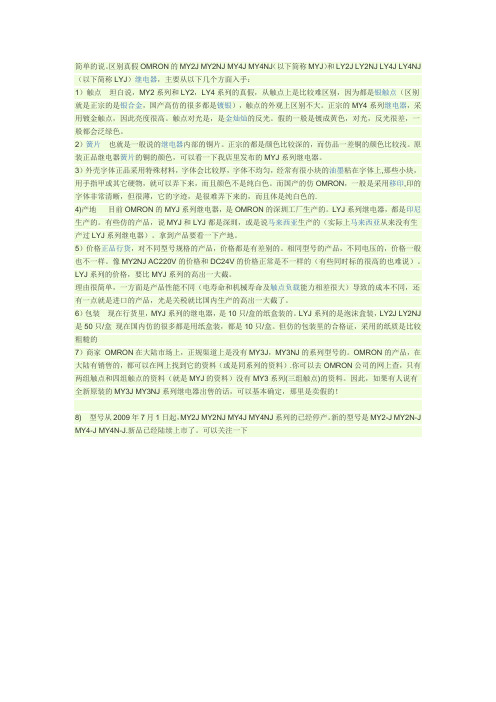

区别真假OMRON的MY2J MY2NJ MY4J MY4NJ（以下简称MYJ）和LY2J LY2NJ LY4J LY4NJ （以下简称LYJ）继电器，主要从以下几个方面入手：1）触点坦白说，MY2系列和LY2，LY4系列的真假，从触点上是比较难区别，因为都是银触点（区别就是正宗的是银合金，国产高仿的很多都是镀银），触点的外观上区别不大。
正宗的MY4系列继电器，采用镀金触点，因此亮度很高。
触点对光是，是金灿灿的反光。
假的一般是镀成黄色，对光，反光很差，一般都会泛绿色。
2）簧片也就是一般说的继电器内部的铜片。
正宗的都是颜色比较深的，而仿品一差铜的颜色比较浅。
原装正品继电器簧片的铜的颜色，可以看一下我店里发布的MYJ系列继电器。
3）外壳字体正品采用特殊材料，字体会比较厚，字体不均匀，经常有很小块的油墨粘在字体上,那些小块，用手指甲或其它硬物，就可以弄下来，而且颜色不是纯白色。
而国产的仿OMRON，一般是采用移印,印的字体非常清晰，但很薄，它的字迹，是很难弄下来的，而且体是纯白色的.4)产地目前OMRON的MYJ系列继电器，是OMRON的深圳工厂生产的。
LYJ系列继电器，都是印尼生产的。
有些仿的产品，说MYJ和LYJ都是深圳，或是说马来西亚生产的（实际上马来西亚从来没有生产过LYJ系列继电器）。
拿到产品要看一下产地。
5）价格正品行货，对不同型号规格的产品，价格都是有差别的。
相同型号的产品，不同电压的，价格一般也不一样。
像MY2NJ AC220V的价格和DC24V的价格正常是不一样的（有些同时标的很高的也难说）。
LYJ系列的价格，要比MYJ系列的高出一大截。
理由很简单，一方面是产品性能不同（电寿命和机械寿命及触点负载能力相差很大）导致的成本不同，还有一点就是进口的产品，光是关税就比国内生产的高出一大截了。
6）包装现在行货里，MYJ系列的继电器，是10只/盒的纸盒装的。
LYJ系列的是泡沫盒装，LY2J LY2NJ 是50只/盒现在国内仿的很多都是用纸盒装，都是10只/盒。
omron的安全继电器工作原理
Omron的安全继电器工作原理如下：
1. 输入信号检测：安全继电器会检测来自外部传感器的输入信号，例如光电传感器、门开关等。
输入信号通常表示一个安全事件，例如门打开、物体进入等。
2. 判定逻辑：安全继电器内部有一个逻辑判定电路，用于根据输入信号的状态来判定安全事件是否发生。
通常会使用双通道或多通道的检测和判断逻辑，确保高可靠性。
3. 输出控制：一旦安全事件被判定为发生，安全继电器会控制输出端口，例如断开或闭合电气回路，以保证机器或设备的安全。
输出控制通常是通过常开、常闭等继电器接点的状态改变来实现。
4. 故障监控：安全继电器通常还具有故障监控功能，用于检测自身故障情况，例如输入线路断开、内部电路故障等。
一旦发现故障，安全继电器会发出警报或通过输出端口来中断机器或设备的电路，以避免潜在的危险。
总的来说，Omron的安全继电器通过检测输入信号、判断安全事件、控制输出端口和监控故障来实现对机器和设备的安全保护。
它通过可靠的电气回路控制，以防止意外事件和危险的发生。
OMRON 中间继电器型号分析OMRON 中间继电器型号分析中间继电器选型主要参数：极数（触点对数），线圈电压，额定电流，底座，带灯不带灯。
（1）MY系列10万次到60万次。
常用线圈电压 AC200/220/240V DC24V 。
有1P，2P，3P，4P（2P，4P为常用）。
1，2，3P为5A，4P的为3A。
型号带N 为带灯型（LED）。
带灯型的贵一点。
LED颜色：AC红，DC绿。
线圈AC 规格：线圈断线有自己诊断功能。
线圈DC规格：要确认线圈的极性，正确接线。
MY2J 2付触点，额定通电电流 3A 导轨安装底座：PYF08A-EMY4J 4付触点，额定通电电流 5A 导轨安装底座：PYF14A-EMY2NJ 2付触点，额定通电电流 3A 导轨安装底座：PYF08A-EMY4NJ 4付触点，额定通电电流 5A 导轨安装底座：PYF14A-E（2）LY系列比MY系列的容量更大。
常用线圈电压 AC200/220/240V DC24V。
有1P，2P，3P，4P（2P，4P为常用）。
1P的为15A， 2P，3P，4P的为10A。
型号带N为带灯型（LED）。
带灯型的贵一点。
LED颜色：AC红，DC绿。
线圈AC规格：线圈断线有自己诊断功能。
线圈DC规格：要确认线圈的极性，正确接线LY2J 2付触点，额定通电电流 10A 导轨安装底座：PTF08A-ELY4J 4付触点，额定通电电流 10A 导轨安装底座：PTF14A-ELY2NJ 2付触点，额定通电电流 10A 导轨安装底座：PTF08A-ELY4NJ 4付触点，额定通电电流 10A 导轨安装底座：PTF14A-E（3）MK系列高容量型，机械寿命500万次。
常用线圈电压AC220V DC24V。
只有2P，3P都为常用。
MK系列没有带灯没有带灯的区别。
2P------额定通电电流 10A3P------额定通电电流 5AMK2P-I 2付触点，导轨安装底座：PF083A-EMK3P-I 3付触点，导轨安装底座：PF113A-E。
欧姆龙继电器工作原理
欧姆龙继电器是一种电控开关装置，可用于控制和保护电路中的电器设备。
它的工作原理基于电磁感应和开关连接。
欧姆龙继电器由电磁铁和开关组成。
当进入控制电流时，电磁铁会激励并产生电磁场。
这个电磁场会吸引继电器中的铁芯，使得开关触点发生运动。
当继电器处于非激励状态时，开关触点通常处于一个稳定的位置。
当继电器处于激励状态时，开关触点则会发生从一个位置到另一个位置的瞬间切换。
这个位置切换会导致电路中相应的电器设备的状态发生改变。
通过控制电磁铁的激励和断电来控制继电器的工作状态。
当控制电流开启时，电磁铁被激励，开关触点切换到另一个位置，电路中的设备通电。
当控制电流断开时，电磁铁不再激励，开关触点切换回原来的位置，电路中的设备断电。
欧姆龙继电器可根据需要进行不同的配置，以实现不同的控制功能。
例如，可以配置为常开型继电器，开关触点在非激励状态下保持开启，激励时才关闭；也可以配置为常闭型继电器，开关触点在非激励状态下保持关闭，激励时才打开。
此外，还可以通过组合多个继电器来实现更复杂的控制逻辑。
总的来说，欧姆龙继电器的工作原理是基于电磁感应和开关连接的，通过控制电磁铁的激励与断电，来控制开关触点的位置切换，从而控制电路中的电器设备的状态。
欧姆龙继电器的作用
欧姆龙继电器是一种常用的电气控制设备，用于在电路中控
制电流的开关。
它的主要作用是将一个电路的控制信号转化为
另一个电路的操作信号，实现电路的分流和控制。
1.电路开关：欧姆龙继电器内部有一个或多个可控制的触点，通过控制这些触点的闭合和断开，可以实现电路的开关操作。
当控制信号输入时，继电器内部的线圈产生磁场，导致触点闭
合或断开，从而控制电流的通断。
2.电路保护：欧姆龙继电器通常具有过载保护和短路保护功能。
当电流超过设定值或出现短路时，继电器会自动断开电路，以保护电器设备和电路不受损坏。
3.电路扩展：欧姆龙继电器可以扩展电路的功能。
通过继电
器的控制，可以实现电路的自动化和远程控制。
例如，可以通
过继电器控制灯光、电机、风扇等设备的开关，实现自动化控
制和远程操作。
4.信号转换：欧姆龙继电器可以将一个电路的控制信号转换
为另一个电路的操作信号。
例如，可以利用继电器将低电压、
小电流的信号转换为高电压、大电流的信号，以便驱动高功率
负载。
5.时间控制：一些欧姆龙继电器具有时间延迟功能。
通过设
置时间延迟参数，可以实现电路的时间控制。
例如，可以利用
继电器实现定时开关、定时报警等功能。
综上所述，欧姆龙继电器在电气控制领域具有广泛的应用，可以实现电路的开关、保护、扩展、转换和时间控制等功能，为各种电器设备的控制提供了便利和可靠性。
