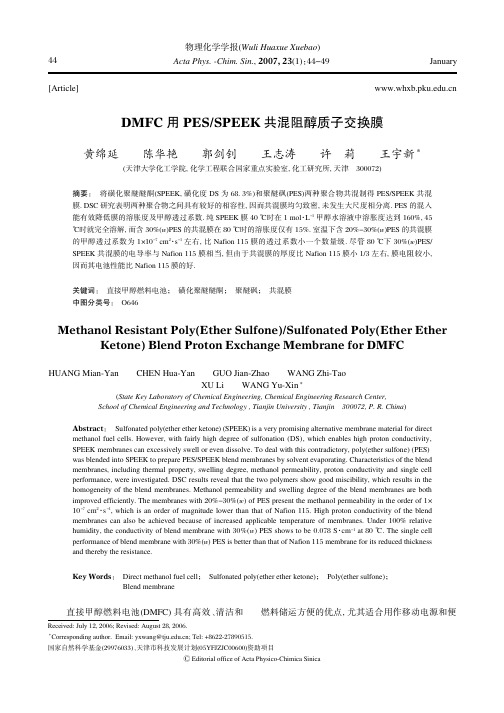

DMFC 用PES/SPEEK 共混阻醇质子交换膜黄绵延陈华艳郭剑钊王志涛许莉王宇新∗(天津大学化工学院,化学工程联合国家重点实验室,化工研究所,天津300072)摘要：将磺化聚醚醚酮(SPEEK,磺化度DS 为68.3%)和聚醚砜(PES)两种聚合物共混制得PES/SPEEK 共混膜.DSC 研究表明两种聚合物之间具有较好的相容性,因而共混膜均匀致密,未发生大尺度相分离.PES 的混入能有效降低膜的溶胀度及甲醇透过系数.纯SPEEK 膜40℃时在1mol ·L -1甲醇水溶液中溶胀度达到160%,45℃时就完全溶解,而含30%(w )PES 的共混膜在80℃时的溶胀度仅有15%.室温下含20%-30%(w )PES 的共混膜的甲醇透过系数为1×10-7cm 2·s -1左右,比Nafion 115膜的透过系数小一个数量级.尽管80℃下30%(w )PES/SPEEK 共混膜的电导率与Nafion 115膜相当,但由于共混膜的厚度比Nafion 115膜小1/3左右,膜电阻较小,因而其电池性能比Nafion 115膜的好.关键词：直接甲醇燃料电池；磺化聚醚醚酮；聚醚砜；共混膜中图分类号：O646Methanol Resistant Poly(Ether Sulfone)/Sulfonated Poly(Ether EtherKetone)Blend Proton Exchange Membrane for DMFCHUANG Mian ⁃YanCHEN Hua ⁃YanGUO Jian ⁃Zhao WANG Zhi ⁃Tao XU Li WANG Yu ⁃Xin ∗(State Key Laboratory of Chemical Engineering,Chemical Engineering Research Center,School of Chemical Engineering and Technology ,Tianjin University ,Tianjin 300072,P.R.China )Abstract ：Sulfonated poly(ether ether ketone)(SPEEK)is a very promising alternative membrane material for direct methanol fuel cells.However,with fairly high degree of sulfonation (DS),which enables high proton conductivity,SPEEK membranes can excessively swell or even dissolve.To deal with this contradictory,poly(ether sulfone)(PES)was blended into SPEEK to prepare PES/SPEEK blend membranes by solvent evaporating.Characteristics of the blend membranes,including thermal property,swelling degree,methanol permeability,proton conductivity and single cell performance,were investigated.DSC results reveal that the two polymers show good miscibility,which results in the homogeneity of the blend membranes.Methanol permeability and swelling degree of the blend membranes are both improved efficiently.The membranes with 20%-30%(w )of PES present the methanol permeability in the order of 1×10-7cm 2·s -1,which is an order of magnitude lower than that of Nafion 115.High proton conductivity of the blend membranes can also be achieved because of increased applicable temperature of membranes.Under 100%relative humidity,the conductivity of blend membrane with 30%(w )PES shows to be 0.078S ·cm -1at 80℃.The single cell performance of blend membrane with 30%(w )PES is better than that of Nafion 115membrane for its reduced thickness and thereby the resistance.Key Words ：Direct methanol fuel cell ；Sulfonated poly(ether ether ketone)；Poly(ether sulfone)；Blend membrane[Article]物理化学学报(Wuli Huaxue Xuebao )Acta Phys.鄄Chim.Sin .,2007,23(1)：44-49JanuaryReceived:July 12,2006;Revised:August 28,2006.∗Corresponding author.Email:yxwang@;Tel:+8622⁃27890515.国家自然科学基金(29976033)、天津市科技发展计划(05YFJZJC00600)资助项目ⒸEditorial office of Acta Physico ⁃Chimica Sinica直接甲醇燃料电池(DMFC)具有高效、清洁和燃料储运方便的优点,尤其适合用作移动电源和便44No.1黄绵延等：DMFC用PES/SPEEK共混阻醇质子交换膜携电源,因此成为20世纪90年代以来研究和开发的热点[1,2].经过多年的研发,DMFC技术得到了极大的发展,但目前仍然受两大难题的困扰.一是电极催化剂的活性和稳定性差,在阳极造成很大的过电位损失;另一个是常用全氟磺酸质子交换膜(如Nafion)的阻醇性能差,甲醇从阳极渗透到阴极,不但造成燃料的浪费,而且会引起混合过电位,导致电池性能下降[3].此外,全氟磺酸膜昂贵的制造成本也是制约DMFC技术发展的重要因素.寻求适合DMFC使用的价格低廉,质子电导率高,阻醇性能好的质子交换膜是当前研究的热点.除对全氟磺酸膜改性外,其它研究主要集中于通过在高性能的聚合物主链上引入具有离子交换能力的磺酸基、羧基等基团,制备非氟碳氢化物膜,以及在聚合物中通过聚合物共混和掺杂质子导体制备共混膜及复合膜[4].磺化聚醚醚酮(SPEEK)膜因其具有高电导率和低甲醇渗透[5,6]的特点而被广泛认为很有希望用作DMFC质子交换膜.SPEEK膜的电导率、阻醇性能以及机械性能等都与其磺化度(DS)有很大关系.高磺化度虽然可以使膜具有高的电导率,但也造成膜溶胀严重,甚至溶解.为了克服这个缺点,Ruffmann 等[7,8]在高磺化度的SPEEK中掺杂无机物,例如SiO2、TiO2、ZrO2和Zr(HPO4)2等制备复合膜,通过这些无机物在膜内的作用来提高复合膜的阻醇和抗溶胀性能.另外,Roeder等[9]在SPEEK中混入碱性聚合物(如聚苯胺),依靠酸碱之间的离子键作用来提高膜的性能.聚合物共混是对聚合物改性的一种有效方法.通过共混,可以得到综合各个聚合物组分优点的新材料.为降低SPEEK膜的溶胀,提高其使用温度,本研究在高磺化度的SPEEK中混入热稳定性好,成膜性能优异的聚醚砜(PES),制备出PES/SPEEK共混膜,并测试了共混膜的性质,包括膜的玻璃化转变温度、微观形态、溶胀度、电导率、甲醇透过系数等.最后,测试了以PES/SPEEK共混膜为质子交换膜的液体进料DMFC单电池的电池性能.1实验部分1.1试剂聚醚醚酮(PEEK,380粉料),购于长春吉大高新材料有限公司;聚醚砜(PES,6020P)购于BASF公司;其它试剂均为分析纯,购于天津大学科威化学品公司.1.2PEEK的磺化称取10g PEEK粉末溶于100mL浓硫酸中. 60℃下剧烈搅拌反应一段时间后,将溶液倒入大量的冰水混合物中,搅拌后静置过夜,再用去离子水多次洗涤,直到溶液的pH接近7时过滤出沉降的磺化聚合物SPEEK,并将其在60℃下干燥24h后备用.通过酸碱滴定法测得SPEEK的离子交换容量(IEC),并由此计算得到其磺化度DS[5].为了确定SPEEK上的磺化位置,用核磁共振仪(Varian UNITY⁃PLUS)对SPEEK聚合物进行了1H⁃NMR的测试.将被测样品溶于DMSO⁃d6溶剂中,得到2.5%(w)溶液,在30℃下对样品进行测试. 1.3PES/SPEEK共混膜的制备先称取一定量PES放入制膜溶剂N,N⁃二甲基乙酰胺(DMAc)中,60℃下PES溶解后,再在25℃搅拌形成透明的溶液.接着按比例往溶液中加入SPEEK,待SPEEK溶解后搅拌得到聚合物总质量分数为10%的制膜液.把经超声脱气后的制膜液倒入玻璃板膜池内浇铸成膜,60℃下干燥12h,再于100℃热处理4h以蒸发残余溶剂.自然冷却至室温后,把膜池浸入去离子水中揭膜.将揭下的膜在1mol·L-1H2SO4水溶液中浸泡24h以充分质子化,然后用去离子水多次洗涤以除去残留酸,最后把膜浸泡在去离子水中待用.用螺旋测微器测得干膜的厚度为80-90滋m.1.4膜的表征PES、SPEEK和PES/SPEEK共混膜的热稳定性采用热重分析仪(TGA,Shimadzu TA⁃50)测定.取约10mg样品放入石英坩锅中在氮气气氛下测试,升温速率为10℃·min-1,温度范围为室温至800℃.基于高聚物在玻璃化温度转变时热容增加这一性质,采用差示扫描量热仪(DSC,Shimadzu TA⁃50)测定聚合物的玻璃化转变温度T g.取约10mg样品放在铝坩埚中,氮气环境下测试,升温速率为10℃·min-1,温度测试范围为室温至400℃.为了观察膜的微观形态,采用环境扫描电镜(PHILIPS XL30ESEM)对膜断面进行观察.为观察膜的脆性断裂断面,将膜在液氮中冷冻打断.将干膜浸入某溶液中后,其尺寸可能会在一定程度上发生变化.通常用溶胀度(SD)来表征膜的溶胀行为.实验中,先将干膜剪裁成长方形膜片(面积为S d),浸入1mol·L-1的甲醇水溶液中,充分溶胀48h 后,取出,立即测定湿膜的尺寸,得到湿膜面积S w,45Acta Phys.鄄Chim.Sin.,2007Vol.23通过下式计算膜的溶胀度SD:SD=S w-S d Sd×100%膜在不同温度下水平方向上的质子电导率通过交流阻抗法用频率响应分析仪(FRA,Autolab PG⁃STAT20)测定.测量时FRA的扫描频率范围取为0.1Hz-1MHz,相对湿度为100%,温度范围为室温至160℃.在阻抗谱图上,以曲线的线性部分与横轴的交点为质子交换膜的电阻R.膜的质子电导率由电阻通过滓=L/RA算得,式中L是膜的长度,A为膜的导电面积.采用隔膜池法对膜的甲醇透过系数(P/(cm2·s-1))进行测量[5].膜池由A、B两个容积均为16.8mL的半室构成.待测膜夹于两个半室中间.开始时,A室中加入1mol·L-1的甲醇水溶液,B室中加入纯水.测量时B室溶液由示差折射仪(Differential Refractometer)在线检测.通过B室甲醇浓度与测试时间的关系曲线计算出甲醇透过系数.膜的DMFC单电池性能测试在自制的测试系统下完成.阳极和阴极催化剂均购于Johnson Matthey公司,分别为Pt⁃Ru/C(w Pt=20%,w Ru=10%)和Pt/C(w Pt=20%),Pt载量均为4mg·cm-2.碳纸购于日本Toray公司.催化剂涂膏于碳纸上后用热压法制备膜电极.热压温度为120℃,热压时间2min.DMFC的工作温度固定为80℃,阳极进料为2mol·L-1的甲醇水溶液,阴极进料为0.1MPa的氧气,进料温度均为80℃.2结果与讨论2.1SPEEK的合成及其1H⁃NMR测试结果磺化过程是一种亲电反应,它受磺化试剂的亲电性和被磺化聚合物的给电子特性影响.由于PEEK中两个醚键的强给电子作用使PEEK具有较高的磺化反应活性,因而PEEK的磺化可在较温和的环境中发生.PEEK的磺化一般采用浓硫酸做磺化试剂[5].在一定温度下,磺化不同时间可得到不同DS的SPEEK.为使膜具有足够高的电导率,本研究中选择高磺化度的SPEEK来改性,其DS为68.3%,为磺化4.5h所得.两种不同磺化度SPEEK的1H⁃NMR测试结果见图1.由于受到—SO3H的影响,使得苯环上与之相邻的H E化学位移与H C、H D相比,向低场方向移动约0.25.这表明SPEEK的磺化位置在PEEK直链的苯酚环上(见图1).2.2膜的热稳定性图2是PES、SPEEK及30PES/SPEEK膜(PES 质量分数为30%,不同PES质量分数的膜类似标记)的热重分析结果.PES在450℃前几乎不发生热失重,具有很高的热稳定性.450℃以后的热失重则是由于聚合物主链的热分解造成.SPEEK的两次明显热失重分别发生在300-350℃和450-550℃温度区间内,前者是由磺酸基团的热分解造成,而后者则是由主链的分解造成.从图中可看出,PES/SPEEK 共混膜的热失重曲线与SPEEK的类似,发生明显热失重的温度区间也相同.2.3聚合物相容性及共混膜形貌分析SPEEK、PES及30PES/SPEEK膜的DSC测试a图1SPEEK结构示意图(a)及DS=46.7%(b)和DS=38.6%(c)的SPEEK1H⁃NMR测试结果Fig.1Structure of SPEEK(a)and1H⁃NMR spectra of SPEEK samples with DS=46.7%(b),DS=38.6%(c) SPEEK:sulfonated poly(ether ether ketone);DS:sulfonationdegree图2PES、SPEEK及30PES/SPEEK膜的热重曲线Fig.2TGA curves of PES,SPEEK and30PES/SPEEKblend membranesPES:poly(ether sulfone);30PES/SPEEK:blend membrane with 30%(w)of PES,membranes with different PES contentselsewhere labeled in the same way46No.1黄绵延等：DMFC 用PES/SPEEK 共混阻醇质子交换膜结果见图3.由图3可看出,PES 玻璃化温度在225℃左右,SPEEK 的玻璃化转化区在205℃左右.聚合物PEEK 的玻璃化温度是143℃,当磺化引入吸电子基团—SO 3H 后,聚合物的分子间相互作用力增大,使得玻璃化温度升高.具有不同玻璃化温度的两种聚合物共混后,若在各自的玻璃化温度之间仅出现一个玻璃化温度,说明这两种聚合物之间具有较好的相容性.30PES/SPEEK 膜在SPEEK 与PES 的玻璃化温度之间仅出现一个玻璃化温度,表明具有相似聚芳醚结构的SPEEK 和PES 之间的相容性较好.聚合物之间的相容性影响共混膜的形貌.图4是30PES/SPEEK 共混膜的外观照片(a)及其断面的扫描电镜照片(b).因为两种聚合物之间的相容性好,成膜时没有发生各自的团聚而出现大尺度相分离,所以共混膜外观上质地均匀、透明致密,微观尺度上也均匀致密.2.4PES 的混入对膜的溶胀度及甲醇透过系数的影响图5反映了Nafion 115膜、SPEEK 膜及PES/SPEEK 共混膜在1mol ·L -1甲醇水溶液中不同温度下的溶胀.可以看出,SPEEK 膜在40℃时溶胀度达到160%,几乎完全失去机械强度,当温度升高到45℃左右时就彻底溶解.PES 的混入能有效地降低膜的溶胀.相同温度下,共混膜的溶胀度随着PES 含量的增加而变小.20PES/SPEEK 膜在80℃时溶胀度为31%,30PES/SPEEK 膜仅为15%.从电池实用角度来看,膜的溶胀度最好能小于30%,因此从降低膜的溶胀来考虑,膜中PES 的质量分数应大于20%.图6Nafion 115及PES/SPEEK 共混膜在室温下的甲醇透过系数Fig.6Methanol permeability of Nafion 115and PES/SPEEK blend membranes at roomtemperature图3PES 、SPEEK 及30PES/SPEEK 的DSC 曲线Fig.3DSC curves of SPEEK,PES and 30PES/SPEEKblend membranesT g :glass transitiontemperature图430PES/SPEEK 膜的外观照片(a)及断面的扫描电镜照片(b)Fig.4Appearance (a)and cross 鄄section (b)SEMimages of the 30PES/SPEEK blendmembrane图5Nafion 115、SPEEK 及PES/SPEEK 膜在不同温度下的溶胀度Fig.5Swelling degree of Nafion 115,SPEEKand PES/SPEEK blend membranesat different temperatures47Acta Phys.鄄Chim.Sin.,2007Vol.23共混膜在室温下甲醇透过系数与膜中PES 含量变化的关系见图6.为比较,图中也给出了Nafion115膜在室温下的甲醇透过系数1.2×10-6cm 2·s -1,这与Tricoli 等[10]报道的结果1.17×10-6cm 2·s -1基本一致.纯SPEEK 膜室温下的甲醇透过系数为4.1×10-7cm 2·s -1,远小于Nafion 115膜.这种差异可由SPEEK 膜和全氟磺酸膜之间的微观结构差异来解释.全氟磺酸树脂分子(以Nafion 为例)是一种梳型结构,由较强憎水性的全氟骨架和较强亲水性的磺酸侧链组成.在有水存在的情况下,全氟磺酸膜内部磺酸基团并非均匀分布于膜内,而是以离子簇的形式与憎水性碳⁃氟骨架产生微观相分离.离子簇之间通过水分子相互连接形成连续通道,质子可沿这些通道进行传输,甲醇也可在这些通道中运动,从而使得Nafion 膜的阻醇性能较差.而SPEEK 的分子结构与Nafion 膜不同.SPEEK 的主链是碳⁃氢结构,且含有醚键和羰基,使其骨架的憎水性比Nafion 的全氟结构要弱得多,而磺酸基团的酸性弱[6].而且苯环又使得SPPEK 结构的刚性较强.所以SPPEK 的相分离尺度更小,离子簇通道也窄,膜的阻醇能力较强[6].随着共混膜内PES 含量的增加,膜的溶胀度逐渐减小(见图5).溶胀度的大小能直接影响膜内甲醇渗透通道的尺寸,溶胀度减小,通道尺寸也变小,因而甲醇在膜内的透过阻力增大,甲醇透过系数减小.从图6可以看出,PES 质量分数为20%-30%的共混膜室温下的甲醇透过系数约为1×10-7cm 2·s -1,这要比Nafion 115膜的小一个数量级.2.5温度及PES 含量对膜电导率的影响图7反映了饱和湿度下Nafion 115、SPEEK 膜及PES/SPEEK 共混膜在不同温度时的电导率.从图可看出,各种膜的电导率与温度的关系基本符合Arrhenius 方程σ=σ0exp(-E a /RT ).通过Arrhenius 方程,可计算出膜的质子迁移活化能.Nafion 115的膜质子迁移活化能为8.93kJ ·mol -1,而SPEEK 膜由于其质子通道窄,且存在很多带有死端的分支,使得质子迁移的阻力加大[6],质子迁移活化能为33.1kJ ·mol -1,比Nafion 115膜大很多.当温度高于40℃,纯SPEEK 膜由于过分溶胀失去机械强度导致电导率无法测出.从图7可以看出,在室温下Nafion 115膜的电导率高于SPEEK 膜及PES/SPEEK 共混膜.各种膜的电导率都随着温度的升高而增大,但SPEEK 膜和共混膜电导率随温度升高而增加的趋势明显大于Nafion 115膜.这是因为Nafion 115膜是一种强酸性膜,在较低的温度下,其磺酸基团几乎离解完全(所以在低温下它就有较高的导电率),膜内质子的含量不会随温度的变化而增加,温度的升高只是提高质子的运动速率,对电导率影响不大[5];但SPEEK 是一种弱酸,其磺酸根的解离度随温度的升高而增大[5,6],膜内的质子含量也随温度的升高而大幅度增加,所以SPEEK 膜及共混膜的电导率随温度升高而增加的趋势远大于Nafion 115膜.从图7可见,30PES/SPEEK 膜在80℃时的电导率与Nafion 115膜的相当,达到0.078S ·cm -1.在相同温度下,共混膜的电导率随膜中PES 含量的增加而减小.当PES 含量为42%时,电导率减小的幅度明显增大.这可能是因为当PES 含量较小时,共混膜中以互相连接的SPEEK 为主,质子通道没有被阻断,PES 的混入只是减小了膜中的质子含量,所以膜的电导率随PES 的增加而按比例减小;但当膜中PES 含量增大到一定比例时,膜中的一些SPEEK 由于被PES 包裹而与其它的SPEEK 发生隔绝,此时,部分质子通道被阻断,质子迁移的阻力大幅度增大,因此共混膜的电导率大幅度减小(见图7中42PES/SPEEK 膜的电导率).2.6单电池性能测试结果分别以Nafion 115膜及30PES/SPEEK 膜所制备膜电极的DMFC 单电池性能见图8.从图8可知,以30PES/SPEEK 膜制备的DMFC 开路电压是0.75V,高于Nafion 115膜制备电池的0.66V.从阳极透过质子交换膜到达阴极的甲醇在催化剂上发生反应,产生混合过电位.这使得电池开路电压下降.因而阻醇能力强的膜制备的DMFC 具有较高的开路电压.图7不同膜的电导率与温度的关系Fig.7Arrhenius plots of proton conductivity fordifferentmembranes48No.1黄绵延等：DMFC 用PES/SPEEK 共混阻醇质子交换膜在较高电流密度下,电池主要受欧姆极化控制,即受电池各个组件的本体电阻及它们之间的接触电阻控制.尽管在80℃时,30PES/SPEEK 膜的电导率与Nafion 115膜相当,但从图8可见,在较高电流密度区域,以30PES/SPEEK 膜制备的电池性能要稍好于Nafion 115膜的电池性能.这是因为30PES/SPEEK 膜的厚度仅有82μm,而Nafion 115膜厚度为125μm,因而30PES/SPEEK 膜的电阻要小一些.3结论1)SPEEK (DS=68.3%)与PES 两种聚合物之间具有较好的相容性,因而共混膜质地均匀、外观透明致密.2)PES 的混入能有效地减小膜的溶胀度,提高膜的使用温度.3)共混膜的阻醇能力随着PES 含量的增加而增强,PES 质量分数为20%-30%的共混膜的甲醇透过系数为1×10-7cm 2·s -1左右,这要比Nafion 115的小一个数量级.4)30PES/SPEEK 膜80℃时的电导率为0.078S ·cm -1,与Nafion 115膜相当,但由于其厚度比Nafion 115膜小约1/3,膜的电阻小,因而其液体进料的DMFC 单电池性能要好于Nafion 115的.References1Deng,H.N.;Li,L.;Xu,L.;Wang,Y.X.Acta Phys.鄄Chim.Sin .,2004,20:1372[邓会宁,李磊,许莉,王宇新.物理化学学报,2004,20:1372]2Surampudi,S.;Narayanan,S.R.;Vamous,E.;Frank,H.;Halpert,G.;Lconti,A.;Kosek,J.,Prakash,G.K.;Olah,G.A.J.Power Sources,1994,47:3773Heinzel,A.;Barragan,V.M.J.Power Sources,1999,84:704Alberti,G.;Casciola,M.;Massinelli,L.;Bauer,B.J.Membr.Sci.,2001,185:735Li,L.;Zhang,J.;Wang,Y.X.J.Membr.Sci.,2003,226:1596Kreuer,K.D.J.Membr.Sci.,2001,185:297Silva,V.S.;Ruffmann,B.;Mends,A.;Madeira,L.M.;Nunes,S.P.J.Power Sources ,2005,140:348Nunes,S.P.;Ruffmann,B.;Rikowski,E.;Vetter,S.;Richau,K.J.Membr.Sci.,2002,203:2159Roeder,J.;Silva,H.;Nunes,S.P.;Pires,A.T.N.Solid State Ionics ,2005,176:141110Tricoli,V.;Carretta,N.;Bartolozzi,M.J .Electrochem.Soc.,2000,147:1286图8不同膜组装的DMFC 的电池性能Fig.8Polarization curves for DMFC with 30PES/SPEEK and Nafion 115membranesoperating conditions:80℃,2mol ·L -1methanol solution,oxygen feed49。
