片式电感介绍

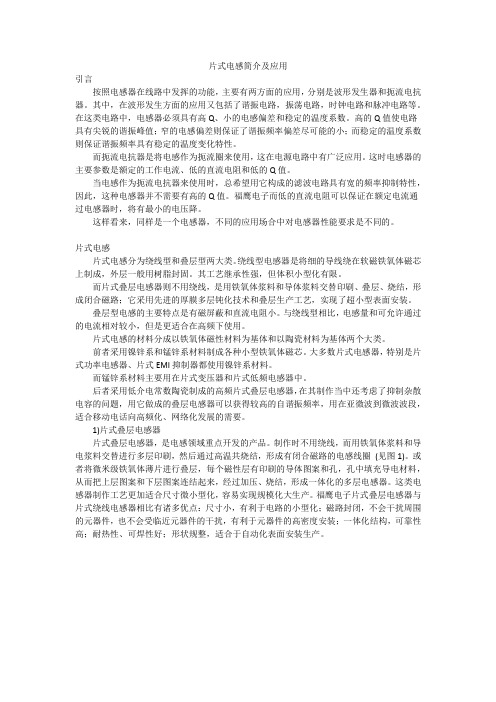

片式电感简介及应用引言按照电感器在线路中发挥的功能，主要有两方面的应用，分别是波形发生器和扼流电抗器。

其中，在波形发生方面的应用又包括了谐振电路，振荡电路，时钟电路和脉冲电路等。

在这类电路中，电感器必须具有高Q、小的电感偏差和稳定的温度系数。

高的Q值使电路具有尖锐的谐振峰值；窄的电感偏差则保证了谐振频率偏差尽可能的小；而稳定的温度系数则保证谐振频率具有稳定的温度变化特性。

而扼流电抗器是将电感作为扼流圈来使用，这在电源电路中有广泛应用。

这时电感器的主要参数是额定的工作电流、低的直流电阻和低的Q值。

当电感作为扼流电抗器来使用时，总希望用它构成的滤波电路具有宽的频率抑制特性，因此，这种电感器并不需要有高的Q值。

福鹰电子而低的直流电阻可以保证在额定电流通过电感器时，将有最小的电压降。

这样看来，同样是一个电感器，不同的应用场合中对电感器性能要求是不同的。

片式电感片式电感分为绕线型和叠层型两大类。

绕线型电感器是将细的导线绕在软磁铁氧体磁芯上制成，外层一般用树脂封固。

其工艺继承性强，但体积小型化有限。

而片式叠层电感器则不用绕线，是用铁氧体浆料和导体浆料交替印刷、叠层、烧结，形成闭合磁路；它采用先进的厚膜多层钝化技术和叠层生产工艺，实现了超小型表面安装。

叠层型电感的主要特点是有磁屏蔽和直流电阻小。

与绕线型相比，电感量和可允许通过的电流相对较小，但是更适合在高频下使用。

片式电感的材料分成以铁氧体磁性材料为基体和以陶瓷材料为基体两个大类。

前者采用镍锌系和锰锌系材料制成各种小型铁氧体磁芯。

大多数片式电感器，特别是片式功率电感器、片式EMI抑制器都使用镍锌系材料。

而锰锌系材料主要用在片式变压器和片式低频电感器中。

后者采用低介电常数陶瓷制成的高频片式叠层电感器，在其制作当中还考虑了抑制杂散电容的问题，用它做成的叠层电感器可以获得较高的自谐振频率，用在亚微波到微波波段，适合移动电话向高频化、网络化发展的需要。

1)片式叠层电感器片式叠层电感器，是电感领域重点开发的产品。

国内外有众多的电感生产厂家，其中名牌厂家有SAMUNG、PHI、TDK、A VX、VISHAY、NEC、KEMET、ROHM等。

一、片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm*2.0mm1210=3.2mm*2.5mm个别示意图：贴片绕线电感贴片叠层电感二、功率电感电感量：1NH～20MH带屏蔽、不带屏蔽尺寸：SMD43、SMD54、SMD73、SMD75、SMD104、SMD105；RH73/RH74/RH104R/RH105R/RH124；CD43/54/73/75/104/105；个别示意图：贴片功率电感屏蔽式功率电感三、片状磁珠种类：CBG（普通型）阻抗：5Ω～3KΩCBH（大电流）阻抗：30Ω～120ΩCBY（尖峰型）阻抗：5Ω～2KΩ个别示意图：贴片磁珠贴片大电流磁珠规格：0402/0603/0805/1206/1210/1806（贴片磁珠）规格：SMB302520/SMB403025/SMB853025（贴片大电流磁珠）四、插件磁珠规格：RH3.5规格ABC阻抗值(Ω)10mHz100mHzRH3.5X4.7X0.83.5±0.154.7±0.362±22045RH3.5X6X0.83.5±0.156±0.362±22565RH3.5X9X0.083.5±0.159±0.362±2401055.5色环电感电感量：0.1uH～22MH尺寸：0204、0307、0410、0512豆形电感：0.1uH～22MH尺寸：0405、0606、0607、0909、0910 精度：J=±5%K=±10%M=±20%精度：J=±5%K=±10%M=±20%插件的色环电感读法：同色环电阻的标示五、立式电感电感量：0.1uH～3MH规格：PK0455/PK0608/PK0810/PK0912六、轴向滤波电感规格：LGC0410/LGC0513/LGC0616/LGC1019电感量：0.1uH-10mH。

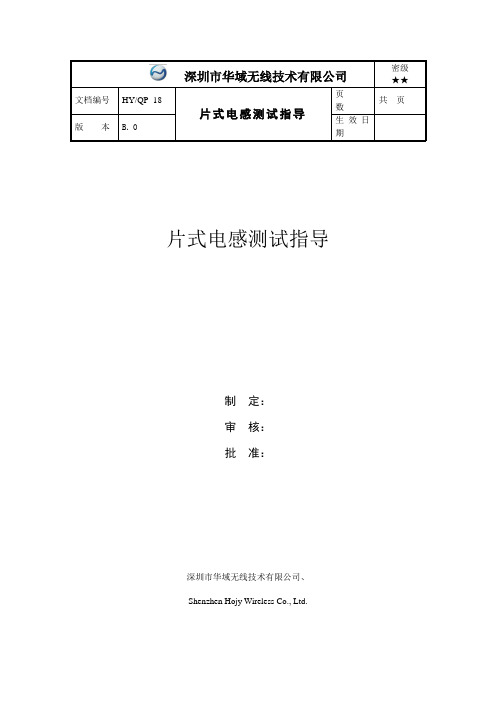

深圳市华域无线技术有限公司密级★★文档编号HY/QP -18片式电感测试指导页数共页版本B．0生效日期片式电感测试指导制定：审核：批准：深圳市华域无线技术有限公司、Shenzhen Hojy Wireless Co., Ltd.片式电感测试指导Shenzhen Hojy Wireless Co., Ltd. (1)片式电感测试指导 (2)一器件原理 (3)二.主要参数及其测试方法 (3)1.电感量（L） (3)2. 感抗X L (3)3.品质因数 (4)4. 直流电阻 (4)5.额定电流 (4)6. 功能测试 (5)7.高温高湿负荷 (5)三. 测试记录表范例 (5)片式电感主要参数 (5)测试用例表格： (6)一器件原理当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电场来抵制通过线圈中的电流；我们把这种电流与线圈的相互作用关系称其为电的感抗，也就是电感。

二.主要参数及其测试方法1.电感量（L）测试设备：函数信号发生器数字万用表测试方法：将待测的电感串联上一个电阻，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I，利用欧姆定律计算出两端的感抗，最后算出两端的电感值。

相关计算公式：X L=U/IX L=ωL=2πfL判断标准：符合datasheet及设计要求。

2. 感抗X L测试设备：函数信号发生器数字万用表测试方法：将待测的电感串联上一个电阻，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I，利用欧姆定律计算出两端的感抗，。

相关计算公式：X L=U/I判断标准：符合datasheet及设计要求。

3.品质因数测试设备：函数信号发生器数字万用表程控电源测试方法：将待测的电感串联上一个电阻R1，然后用函数信号发生器产生一个固定频率的交流信号，接下来再利用数字万用表测试电感两端的电压U和电流I；利用直流电源给他们通上直流电，测试两端的电阻R，然后利用公式，计算出电感的直流电阻R2，最后算出Q值。

ltcc和叠层片式电感
LTCC（Low Temperature Co-fired Ceramic，低温共烧陶瓷）技术是一种将低温烧
结陶瓷粉制成厚度精确且致密的生瓷带，通过激光或机械打孔、微孔注浆、精密导体浆料印刷等工艺在生瓷带上制出所需电路图形，并将多个无源元件埋入其中，然
后叠压在一起，在低温（如900℃）下烧结，制成三维电路网络的无源集成组件或内置无源元件的三维电路基板的技术。

利用LTCC技术，可以制造出多种无源以及无源/有源集成产品。

例如，高精度片式元件（如电感器、电阻器、片式微波电容器等）以及这些元件的阵列，还有无源集成功能器件，如片式射频无源集成组件（包括LC滤波器及其阵列、定向耦合器、功分器、功率合成器、变压器、天线、延迟线、衰减器等）。

叠层片式电感则是采用多层印刷技术和叠层生产工艺制作而成的电感器。

它的内部由多个线圈组成，这些线圈通过层叠的方式形成，使得电感器具有更高的电感值和
更小的体积。

叠层片式电感具有优秀的电气性能，如低直流电阻、高Q值、良好的频率稳定性等，因此被广泛应用于通信、计算机、消费电子等领域。

综上所述，LTCC技术为制造叠层片式电感等无源元件提供了一种有效的方法，使得这些元件能够在保持高性能的同时，实现小型化和集成化。

不过，LTCC技术和叠层
片式电感的具体应用和设计会根据不同的需求和场景有所差异，因此在实际应用中需要综合考虑各种因素。

叠层片式电感知识首先，电感线圈是叠层片式电感的核心部分，它是由导电材料制成的线圈，具有规定的线圈数目、匝数和宽度等参数。

线圈数量的增加可以增加电感值，而线圈的匝数和宽度则可以影响电感的频率特性。

其次，绝缘层是用于隔离线圈之间的绝缘材料，它可以防止电磁干扰和电感间的短路。

常见的绝缘材料有聚酰亚胺（PI）、聚四氟乙烯（PTFE）等。

绝缘层的厚度和材料的选择对电感的性能也有一定影响。

最后，封装层是用于固定电感线圈和保护绝缘层的外壳材料，通常是由无机粘合剂或有机胶水制成。

封装层的材料选择应考虑其导热性、机械强度和耐高温等性能。

叠层片式电感的性能主要取决于电感线圈的几何参数、绝缘材料和封装层的性能选择。

首先，线圈的几何参数包括线圈数量、匝数和宽度等，它们直接影响到电感值和频率响应。

通常情况下，线圈数量和匝数越多，电感值越大。

其次，绝缘材料的选择和绝缘层的厚度也会影响到电感的性能。

较好的绝缘材料应具有良好的绝缘性能、高温稳定性和耐腐蚀性。

绝缘层的厚度应根据具体应用场景而定，一般来说，较大的厚度可以提供更好的绝缘效果，但也会增加电感的体积。

最后，封装层的选择应考虑到其导热性、机械强度和耐高温性能。

优秀的封装材料能够提供良好的固定和保护电感线圈的效果，同时也能够确保其在高温环境下的稳定性。

而导热性较好的封装材料可以提高电感的散热效果，避免温升过高导致性能下降。

综上所述，叠层片式电感是一种令人信赖的电子元件，因其高电感密度、高品质因数、小尺寸和低表面电阻等特点，在不同领域都有广泛的应用。

通过合理选择导电材料、绝缘材料和封装材料，可以进一步优化其性能，满足不同需求的电路设计。

片式电感器研究报告
片式电感器研究报告
概述
片式电感器是一种组件，它由许多薄片电感器堆叠在一起而成。

该组件通常用于高频交流（AC）电源中，以稳定电源中的电流。

片式电感器在电子设备中使用广泛，并且是高性能电子电路的重要组成部分之一。

设计
片式电感器的设计原理是：将多个薄片电感器叠加在一起，形成一种具有高电感和大电流容量的电感器。

电流通过电感器时，电磁场会产生磁通量，从而产生电感。

片式电感器的设计取决于应用需求，因此各种型号的片式电感器通常都具有不同的电感值和尺寸。

特性
片式电感器具有以下特性：
1. 高频率响应：这意味着它可以在高频率范围内稳定电源。

2. 极低电流漏损：漏电流程度很小，对电路噪声没有影响。

3. 极高的温度稳定性：温度变化对电感值的影响极小。

4. 重复电压性能：能承受过电压而不受损伤。

应用
片式电感器在现代电子设备中应用广泛，特别适用于：
1. 系统中需要高频电源过滤的地方。

2. 需要高稳定性和低噪声的低通滤波器。

3. 在精密仪器和控制设备中使用，如在数码相机、无线电、电视和计
算机中。

总结
片式电感器是现代电子设备的关键组件之一，具有高性能和高可靠性。

在高频电源过滤、低通滤波器和精密仪器等方面应用广泛。

它们的设计取决于应用需求，因此在市场上有许多型号和尺寸可供选择。

片式电感烧结温度片式电感是一种常用于电子产品中的元件，它能够存储和释放电能，在电路中起到重要作用。

那么，在制造过程中，片式电感的烧结温度又扮演着怎样的角色呢？烧结，顾名思义，就是通过高温处理将粉末形成整体的过程。

对于片式电感而言，烧结温度是决定它性能和质量的关键因素之一。

一般而言，烧结温度过低会导致电感层间结合力不够强，容易出现电感片之间的脱落；而烧结温度过高则会引起电感片变形、结构破坏等问题。

那么，如何确定片式电感的烧结温度呢？首先，我们要考虑电感材料的特性。

片式电感常使用的材料有铁氧体、钴铁氮化物等。

这些材料在烧结过程中会发生相应的变化，比如晶粒生长和化学反应。

因此，烧结温度的选择应考虑材料的烧结性能和阻抗特性。

一般来说，较低的烧结温度可使电感具有较低的直流电阻、良好的磁导率，但也会降低电感的饱和电感和负温度系数；而较高的烧结温度则会提高电感的磁饱和电流、减小磁滞损耗，但可能会影响其高频特性。

其次，烧结温度还需考虑到制造工艺。

不同材料和不同厂家的片式电感，其制造工艺可能存在差异。

例如，烧结过程中的保温时间、升降温速率、气氛控制等因素都会影响电感的结构以及性能。

因此，合理的烧结温度应当与所采用的制造工艺相匹配，以确保电感能够具备稳定可靠的特性。

最后，烧结温度的选择也需考虑到实际应用的需求。

不同电子产品对片式电感的要求不尽相同。

比如，对于功率电子器件来说，其要求电感具备较高的饱和电感和较低的直流电阻，因此可能需要较高的烧结温度；而对于射频应用而言，则更关注电感的高频特性，故烧结温度可能要稍低一些。

综上所述，片式电感的烧结温度在制造过程中具有重要的意义。

合理选择烧结温度能够保证电感的结构稳定、性能可靠，并使其能够满足不同应用的要求。

因此，在实际制造中，我们需要结合电感材料特性、制造工艺及应用需求来确定合适的烧结温度，以最大程度地发挥片式电感的功能。

片式电感元器件片式电感元器件是一种常见的电子元器件，广泛应用于各种电子设备中。

它具有体积小、重量轻、高效率等优点，因此在现代电子技术领域中得到广泛关注和应用。

片式电感元器件的核心部件是由导体材料制成的线圈，其形状呈片状，因此得名。

片式电感元器件主要用于电路中对电流和磁场进行调节和过滤。

它能够在电路中产生感应电动势，从而实现对电流的调整。

同时，它还能够有效地抑制电磁干扰和滤波，提高电路的稳定性和可靠性。

片式电感元器件的工作原理与传统线圈电感元器件相似，但由于其特殊的结构和材料，使得其性能更加优越。

片式电感元器件具有较低的电阻和较高的电感值，能够在电子设备中实现更高的功率传输和更好的信号过滤效果。

同时，片式电感元器件还具有较低的损耗和较小的体积，能够满足现代电子设备对体积轻巧和高效率的要求。

在现代电子设备中，片式电感元器件被广泛应用于各种领域。

例如，在通信设备中，片式电感元器件能够有效地过滤信号中的杂波和噪声，提高通信质量和可靠性。

在电源供应模块中，片式电感元器件能够实现电流的稳定调节，提供稳定的电源输出。

在汽车电子领域，片式电感元器件能够实现对电动汽车电池的充放电控制，提高电动汽车的续航里程和使用寿命。

除了上述应用领域外，片式电感元器件还被广泛应用于电子产品中的其他模块，如功放、音响、数码产品等。

它能够实现对电流和信号的精确调节和过滤，提高电子产品的性能和稳定性。

值得一提的是，随着科技的不断发展，片式电感元器件的性能和应用领域也在不断拓展。

例如，近年来，随着无线充电技术的快速发展，片式电感元器件在无线充电设备中得到广泛应用。

它能够实现对电能的高效传输和转换，为无线充电设备提供稳定可靠的电源。

总之，片式电感元器件作为一种重要的电子元器件，在现代电子技术领域中发挥着重要的作用。

它的小巧、高效和可靠性使得其在各种电子设备中得到广泛应用。

随着科技的不断发展，相信片式电感元器件的性能和应用领域还会进一步拓展，为电子产品的发展提供更多可能性。

电感分类——绕线贴片电感的参数电感线圈是由导线一圈一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。

一、电感的分类按电感形式分类：固定电感、可变电感。

按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。

二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R线圈的Q值愈高，回路的损耗愈小。

线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。

线圈的Q值通常为几十到几百。

4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。

分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。

三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。

如晶体管收音机中波天线线圈。

2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。

而其旋转一周，导线来回弯折的次数，常称为折点数。

蜂房式绕法的优点是体积小，分布电容小，而且电感量大。

蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。

在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
