施耐德小型断路器ic65n 2p d10a

第七部分低压终端配电产品选型指南7-17-2A c t i 9系列的主要产品Acti 9 断路器安装结构示意图78910115432161. iC65断路器2. iMN/iMN s欠压脱扣器或iMSU过压脱扣器3. iMX/iMX+OF分励脱扣器4. iSD报警接点或OF/SD+OF双重切换接点5. iOF辅助接点6. Vigi iC65剩余电流动作附件7. Multiclip配电模块8. 断路器插拔式底座9. 间隔件10. 旋转手柄11. 手柄锁扣77-37-47-5i C 65断路器选型表-/ + 说明：1. K 系列i C 65断路器分断能力6000A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. i C 65系列仅B 曲线有3A 的产品。

3. i C 65L 无B 曲线产品。

举例：产品号：i C 65N C 20A /2P V E 30m A 。

表示：i C 65小型断路器，6k A 分断，C 曲线，额定电流20A ，2极带电子式剩余电流保护附件，额定剩余电流30m A 。

7-6i C 60L M A 断路器选型表i C 60/ + 说明：1. i C 60L M A 为单磁式小型断路器，无过载保护。

须与热继电器等元件配合，实现过载保护。

举例：产品号：i C 60L M A 16A /3P i M N 。

表示：i C 60L M A 单磁式小型断路器，分断能力15k A ，额定电流16A ，3极，配i M N 欠压脱扣单元。

7-7i D P N 断路器选型表+ 说明：1. K 系列i D P N 断路器分断能力4500A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. V E C +表示最新的18m m 一体式剩余电流动作保护器(R C B O )，i D P N a /N V i g i +，电子式，A C 类，30m A ，额定电流10~25A ，不可拼装电气附件3. i D P N a 无2A 型号。

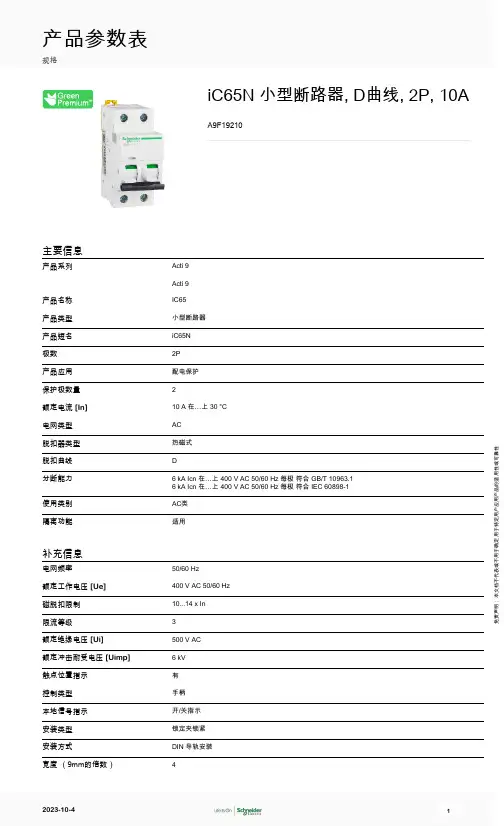

产品参数表规格iC65N 小型断路器, D曲线, 2P, 10AA9F19210主要信息产品系列Acti 9Acti 9产品名称IC65产品类型小型断路器产品短名iC65N 极数2P 产品应用配电保护保护极数量2额定电流 [In]10 A 在…上 30 °C 电网类型AC脱扣器类型热磁式脱扣曲线D分断能力6 kA Icn 在…上 400 V AC 50/60 Hz 每极 符合 GB/T 10963.16 kA Icn 在…上 400 V AC 50/60 Hz 每极 符合 IEC 60898-1使用类别AC类隔离功能适用补充信息电网频率50/60 Hz额定工作电压 [Ue]400 V AC 50/60 Hz 磁脱扣限制10...14 x In 限流等级3额定绝缘电压 [Ui]500 V AC 额定冲击耐受电压 [Uimp]6 kV 触点位置指示有控制类型手柄本地信号指示开/关指示安装类型锁定夹锁紧安装方式DIN 导轨安装宽度 （9mm的倍数）4免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性高度94 mm深度78.5 mm净重203 g机械寿命20000 次电气寿命10000 次接线能力隧道式端子 上接线或下接线 1…25 mm² 单股硬线 不带篐线端子隧道式端子 上接线或下接线 1…16 mm² 软线 （可选）带或者不带篐线端子剥线长度14 mm电源回路:紧固扭矩 2.5 N.m 电源回路:漏电流保护（需）另外拼装环境符合标准GB 10963.1IEC 60898-1产品认证CCSCCCCEIP 保护等级IP20 符合 screwed污染等级3过电压类别IV抗湿热性 2 符合 IEC 60068-1相对湿度95 % 在…上 55 °C运行温度-35…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 3.514 cmPackage 1 Width7.322 cmPackage 1 Length9.231 cmPackage 1 Weight188.6 gUnit Type of Package 2BB1Number of Units in Package 26Package 2 Height8.337 cmPackage 2 Width9.575 cmPackage 2 Length21.804 cmPackage 2 Weight 1.191 kgUnit Type of Package 3CARNumber of Units in Package 354Package 3 Height24 cmPackage 3 Width26.5 cmPackage 3 Length31 cmPackage 3 Weight11 kgGreen Premium 产品China Green Designed Product是REACh法规REACh 声明欧盟ROHS指令符合欧盟ROHS声明无有毒重金属是无汞是Sustainable packaging Yes中国 ROHS 管理办法中国 ROHS 声明自主符合中国 ROHS（中国 ROHS 管控范畴之外的产品）RoHS 豁免信息是环境披露产品环境文件合同保修保修单18 个月推荐的替代产品。

●跃领巅峰Acti9引领第五代终端配电产业革命产品目录20231Acti9产品展示概要 (5)产品号规则 (17)字母索引 (19)产品号索引 (20)保护类产品小型断路器小型断路器概览 (30)iC65N (36)iC65N-S (40)iC65H (42)iC65H-S (46)iC65L (48)iC60N双端子 (51)iC60L MA (55)iC65L MA (58)C65N-DC (61)C65N-DC-S (63)C65H-DC (65)C65H-DC-S (68)C65L-DC (70)C65L-DC-S (73)iC65 DC (76)iC125 DC (82)C60 UL489 (89)C60N (93)C60H (95)iDPNa (97)iDPNa-S (99)iDPNN (101)iDPNN-S (103)iDPNH (105)iDPNK2 (107)C120H (109)C120H-S (111)C120L (113)C120L-S (115)导轨式熔断器座A9SFUSE (117)隔离开关iINT125 (118)iINT125-S (120)导轨插座PC导轨插座 (122)剩余电流动作保护装置剩余电流动作保护装置的选择 (124)剩余电流动作保护装置概览 (126)Vigi iC65 (128)Vigi iC65-S (133)Vigi iDPN (136)2Vigi iDPN-S (139)iDPNa Vigi+/iDPNa-S Vigi+ (142)iDPNN Vigi+/iDPNN-S Vigi+ (144)iC65N Vigi+ (146)Vigi C120 (148)iID (150)电气和机械附件电气和机械附件概览 (158)电气附件 (159)iC NV自恢复过欠压保护器 (165)iC NV-S自恢复过欠压保护器 (168)电气和机械附件 (171)控制类产品iC T接触器 (185)iCT+ LED照明电子开关 (196)iTL 脉冲开关 (200)iTL 脉冲开关和iCT接触器选型表 (213)RC A远程控制附件 (217)ARA自动重合控制附件 (227)Reflex iC60集成控制断路器 (233)安装类产品梳状母排 (240)Distribloc配电模块 (243)上图标注指导选型表 (245)技术参考资料脱扣曲线 (254)限流 (260)剩余电流动作开关与断路器的配合 (268)小型断路器在400Hz 系统中的应用 (269)级联 (270)保护选择性 (275)降容系数表 (304)断路器的储存和运输注意事项 (309)34“使能源消耗得以优化”。

施耐德微型断路器培训1.基本概念：能接通，承载以及分段正常电路条件下的电流，也能在规定的非工作条件下（例如）短路接通，承载一定时间和分段电流的一种机械开关电器。

2.微断类型及选型：（一）IC65系列断路器1.例如：IC65N 2P C16AIC65（系列）N(分段能力）2P（级数）C(脱扣曲线）16A（额定电流）分断能力分为：N(6KA) H(10KA) L(15KA)级数分为：1P 2P 3P 4P脱扣曲线分为：C型曲线（配电保护）D型曲线（动力保护）额定电流分为：1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A(如客户所需的断路器额定电流没有，那么帮客户选一个电流最接近的，并且只能比客户所需的电流大，如客户要28A的，我们就帮忙选32A的）C120 的断路器，额定电流有63A,80A,100A,125A另外IC65的断路器有直流和交流之分如：C65H-DC 1P C1A2.附件：（1）可配漏电保护附件VE: VIGI IC65 ELE (电子式AC类）VEG: VIGI IC65 ELE G（电子式AC类）VM: VIGI IC65 ELM（电磁式AC类）VIGI IC65的漏电分为：40A 和63A ,40A及以下选择40A的漏电保护，40A以上选择63A的漏电附件（2）可配电气附件MX或MX+OF(分厉脱扣单元）MN（欠压脱扣单元）（瞬动型）MN(S)（欠压脱扣单元）（延时型）SD（报警接点）OF(辅助接点）OF+SD/OF：双重切换接点还有一些附件需根据客户的具体的要求再选型IDPNN和IDPNA 的都是1P+N的断路器（二）EA9系列断路器例如：EA9AN1C20AEA9(系列）A(产品类型）N(分段能力）1（级数）C(脱扣曲线）20A(额定电流）产品类型分为：A(小型断路器）D(隔离开关）C(相线+中性线漏电保护断路器（一体化）R(漏电保护断路器（断路器+漏电模块）分断能力分为：N(6KA) H(10KA)级数分为：1P 2P 3P 4P脱扣曲线分为：C型曲线（配电保护）D型曲线（动力保护）额定电流分为：6A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A（三）Osmart 系列型号说明例如：OSMC65H1C10OSM(系列）C65H(小型断路器名称）1（级数）C(脱扣曲线）10（额定电流）名称分为：C32N C65H级数分为：1P 2P 3P 4P脱扣曲线分为：B:B型曲线，适用于电子类负载C:C型曲线，适用于常规负载D：D型曲线，适用于冲击性负载额定电流分为：1A,2A,3A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A练习题：。

低压终端配电产品

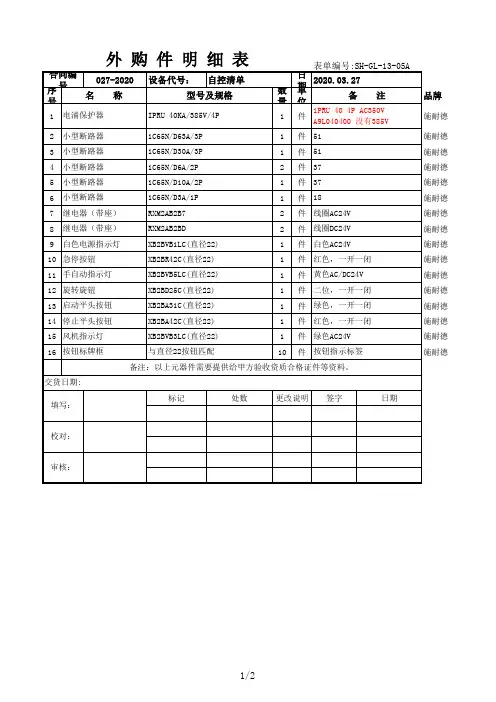

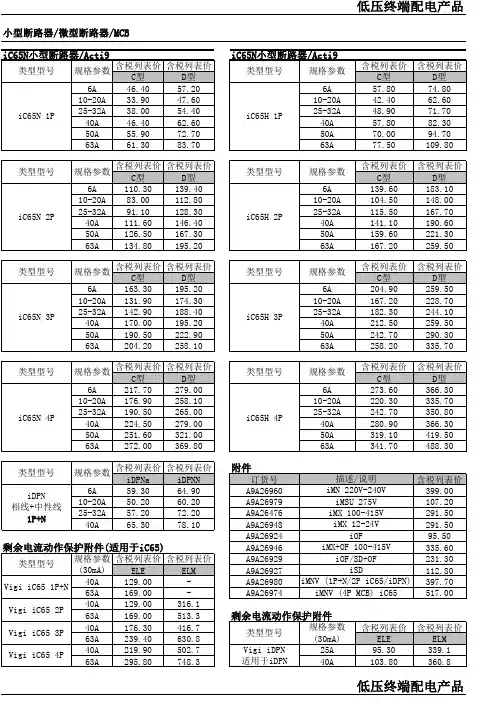

低压终端配电产品小型断路器/微型断路器/MCB
iC65N小型断路器/Acti9iC65N小型断路器/Acti9
高分断能力断路器 (D型40-63A价格不同取MAX)
高分断能力断路器 (D型40-63A价格不同取MAX)
小型断路器/微型断路器/MCB 低压终端配电产品
小型断路器/微型断路器/MCB
小型断路器/微型断路器/MCB
低压终端配电产品
小型断路器/微型断路器/MCB
低压终端配电产品
塑壳断路器M CCB 塑壳断路器/MC CB
塑壳断路器M CCB 塑壳断路器/MC CB
辅助触点/分励线圈通用 OF:196.00 MX(AC 220V):360.00
塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB
EasyPact CVS100-630 常用附件 不含CVS100E
塑壳断路器M CCB
塑壳断路器/MC CB
塑壳断路器M CCB 塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB
塑壳断路器M CCB
塑壳断路器/MC CB。

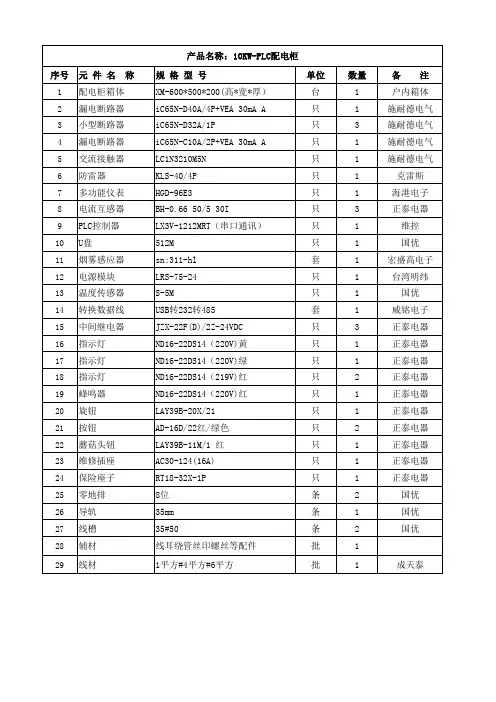

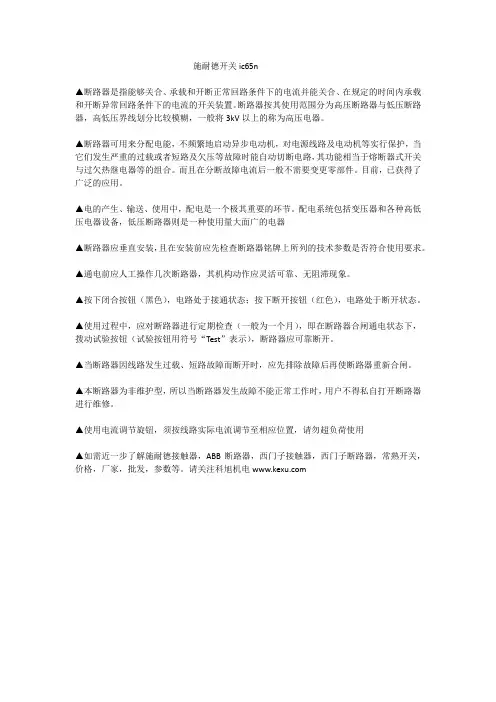

施耐德开关ic65n
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
