本次设计机房内配电柜采用施耐德开关。
施耐德的总部位于法国,它在低压配电领域销售额在世界上排第一位,而在中压和自动化领域排全球第二位。
旗下拥有梅兰日兰(Merlin Gerin)、莫迪康(Modicon)、美商实快(Square D)、TE电器(Telemecanique)四大品牌。
NS80-630系列断路器:特点:独特的双旋转分断结构能量跳闸系统,提高反应速度超强的分断能力,最高可达150kA快速切断故障电流,最短仅为2ms模块化结构,灵活适应不同应用场合机械与电气寿命长技术规格:额定电流 80-630A分断能力:N/H/L三种型式极数:3极/4极安装方式:固定式/插入式/抽出式联接方式:板前联接/板后联接小型断路器(C65系列产品):简介:C65系列产品是施耐德电气公司在2001年4月向中国市场推出的multi 9系列新产品,具有更高的性能和更多的功能。
它包括断路器C65,漏电保护附件VigiC65以及C65断路器的多种电气辅件。
技术说明:C65断路器极数:1P,2P,3P,4P额定电流:1-63A限流等级:3分断能力:N型:6kA;H型:10kA脱扣特性:C型,D型C65H具有隔离功能C65H可用于直流系统VigiC65(G)漏电保护附件具有独立的复位手柄和故障指示极数:1P+N,2P,3P,4P保护方式:电磁式(ELM);电子式(ELE)额定电流等级:32A/63A额定脱扣漏电流:30mA脱扣时间:6-50ms带过电压保护的漏电附件:VigiC65G(280±5%VAC)C65(C120)断路器电气辅件:OF辅助接点:指示断路器的分、合状态SD报警接点:当断路器故障脱扣时发出信号OF+OF/SD选择接点:OF+OF 或 OF+SDMX+OF分励脱扣接点:当接受到脱扣信号后使断路器立即脱扣MN欠压脱扣接点:当电源电压下降到70%-35%时,断路器立即脱扣MNS欠压延时脱扣接点:当电源电压下降到70%-35%时,断路器延时脱扣。

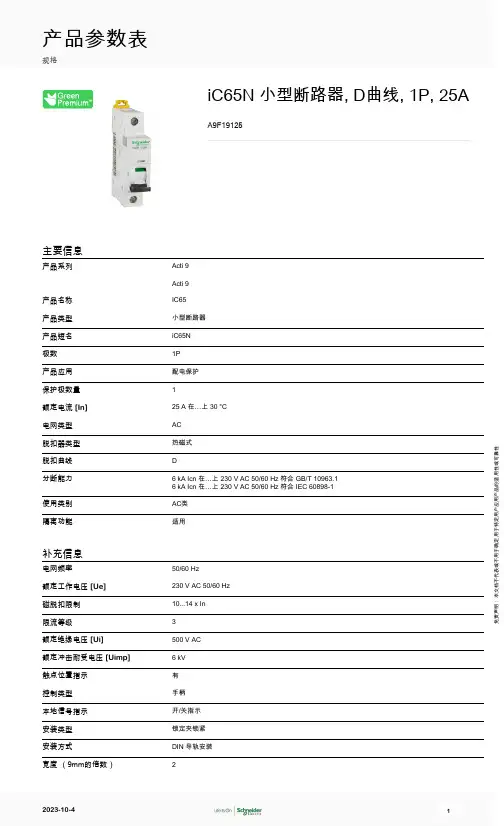

产品参数表规格iC65N 小型断路器, D曲线, 1P, 25AA9F19125主要信息产品系列Acti 9Acti 9产品名称IC65产品类型小型断路器产品短名iC65N 极数1P 产品应用配电保护保护极数量1额定电流 [In]25 A 在…上 30 °C 电网类型AC脱扣器类型热磁式脱扣曲线D分断能力6 kA Icn 在…上 230 V AC 50/60 Hz 符合 GB/T 10963.16 kA Icn 在…上 230 V AC 50/60 Hz 符合 IEC 60898-1使用类别AC类隔离功能适用补充信息电网频率50/60 Hz额定工作电压 [Ue]230 V AC 50/60 Hz 磁脱扣限制10...14 x In 限流等级3额定绝缘电压 [Ui]500 V AC 额定冲击耐受电压 [Uimp]6 kV 触点位置指示有控制类型手柄本地信号指示开/关指示安装类型锁定夹锁紧安装方式DIN 导轨安装宽度 (9mm的倍数)2免责声明:本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性高度94 mm深度78.5 mm净重125 g机械寿命20000 次电气寿命10000 次接线能力隧道式端子 上接线或下接线 1…25 mm² 单股硬线 不带篐线端子隧道式端子 上接线或下接线 1…16 mm² 软线 (可选)带或者不带篐线端子剥线长度14 mm电源回路:紧固扭矩 2.5 N.m 电源回路:漏电流保护(需)另外拼装环境符合标准IEC 60898-1GB 10963.1产品认证CECCCCCSIP 保护等级IP20 符合 screwed污染等级3过电压类别IV抗湿热性 2 符合 IEC 60068-1相对湿度95 % 在…上 55 °C运行温度-35…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 1.8 cmPackage 1 Width9.4 cmPackage 1 Length8.4 cmPackage 1 Weight116 gUnit Type of Package 2BB1Number of Units in Package 212Package 2 Height8.4 cmPackage 2 Width9.4 cmPackage 2 Length21.7 cmPackage 2 Weight 1.438 kgUnit Type of Package 3CARNumber of Units in Package 3108Package 3 Height25.6 cmPackage 3 Width30 cmPackage 3 Length23.5 cmPackage 3 Weight13.463 kgGreen Premium 产品China Green Designed Product是REACh法规REACh 声明欧盟ROHS指令符合欧盟ROHS声明Sustainable packaging Yes中国 ROHS 管理办法中国 ROHS 声明自主符合中国 ROHS(中国 ROHS 管控范畴之外的产品)RoHS 豁免信息是环境披露产品环境文件含卤素性能无卤素产品合同保修保修单18 个月推荐的替代产品。
Product data sheetCharacteristicsA9N22053C65H-DC 断路器, C曲线, 4A, 1P, Icu=10kA产品状态停止销售 : 六月 21, 2023i 停止销售主要信息产品系列Multi9产品系列Multi 9产品名称C65-DC产品类型小型断路器产品短名C65H-DC产品应用配电保护极数1P保护极数量1额定电流 [In]4 A 在…上 40 °C电网类型DC脱扣器类型热磁式脱扣曲线C分断能力10 KA Icu 在…上 125 V DC 符合 IEC 60947-2补充信息额定工作电压 [Ue]125 V DC磁脱扣限制8.5 x In +/- 20 %使用分断能力 [Ics]7.5 KA 75 % 符合 IEC 60947-2 - 125 V DC限流等级3 符合 IEC 60947-2额定冲击耐受电压 [Uimp]5 KV 符合 IEC 60947-2宽度 (9mm的倍数)2高度84 Mm宽度18 Mm深度71.5 Mm净重110 G机械寿命20000 次电气寿命10000 次接线能力隧道式端子 (上接线或下接线) - 1...25 mm²紧固扭矩电源回路: 2.5 N.m 上接线或下接线漏电流保护无漏电保护T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .环境符合标准GB 14048.2IEC 60947-2产品认证CCC[RETURN]IEC CB报告抗湿热性 2 符合 IEC 60068-1相对湿度95 % 在…上 55 °C运行温度-30…70 °C贮存环境温度-40…85 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 6.8 CmPackage 1 Width8.4 CmPackage 1 Length 1.8 CmPackage 1 Weight110.0 G可持续性产品类型Green Premium 产品REACh法规REACh 声明REACh free of SVHC是欧盟ROHS指令符合欧盟ROHS声明Toxic heavy metal free是Mercury free是可持续的包装Yes中国 ROHS 管理办法中国 ROHS 声明RoHS exemption information是环境披露产品环境文件流通资料无需具体的回收操作合同保修保修单18 个月Product Life Status :End of commerc. - Block。

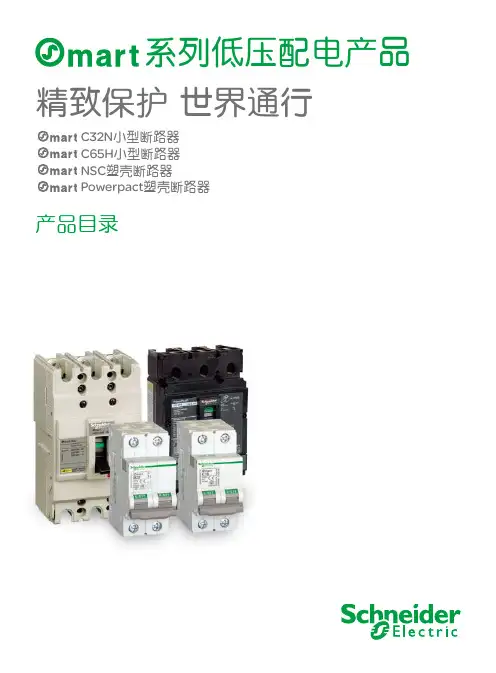

系列低压配电产品精致保护 世界通行产品目录C32N 小型断路器C65H小型断路器NSC 塑壳断路器Powerpact 塑壳断路器目录引言 (2)低压配电产品概览 (4)小型断路器 (4)Powerpact® UL标准塑壳断路器 (4)NSC塑壳断路器 (5) (6) (6)结构示意图及新防伪标签 (8)OSMC32N 小型断路器 (9)OSMC65H小型断路器 (11)电气附件 (13)机械辅件 (20)相关产品 (23)C65H/L-DC直流小型断路器 (23)ST系列固定式电涌保护器 (28)附录 (30)NSC塑壳断路器介绍 (38)NSC塑壳断路器 (38) (56) (71)®塑壳断路器介绍 (75)®塑壳断路器 (75)选型指南 (77)产品订货号 (80)12在中国低压电器的历史上,没有一种产品像“M e r l i nGerin ” 断路器那样拥有如此巨大的影响,它已不仅仅作为产品服务于我们,更重要的是带给我们观念的深刻改变和整个行业的彻底改革。
同时也使“Merlin Gerin ”成为国内低压电气行业最为耀眼和最为客户信赖的品牌。
今日世界是对 OEM (原始设备制造商) 开放的世界,新的机遇、 新的需求无处不在。
这种需求也体现在对低压断路器产品的选择上。
无论是出口还是国内业务,我们相信一个国际化的标准产品系列,灵活的应用,方便的安装,可靠的品质,在节约时间、节省成本的同时,能更好地满足您和您的客户的需求。
2005年7月,施耐德电气公司旗下核心品牌“M e r l i nGerin ”,秉承其始终如一的卓越品质和不懈追求的创新精神,面向工业控制领域,隆重推出为OEM 量身定做的系列低压配电产品,其核心产品包括系列小型断路器和 NSC 系列塑壳断路器。
2007年,北美市场知名品牌Square D 旗下明星产品Pow-erpact 也将加入 系列,该产品为UL 标准产品,同Merlin Gerin 一起,构筑一个国际化的标准产品系列。
施耐德断路器1、断路器概述是一种过电流保护装置,指能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
2、断路器分类微型断路器塑壳断路器框架断路器三种断路器在额定电流和分断能力上并无非常严格的划分,一些小型断路器在额定电流和分断能力上也可以达到塑壳断路器的低端标准,而一些塑壳断路器也可以到框架断路器的低端标准。
3、断路器简介1.微型断路器微型断路器的作用:短路保护、过载保护、隔离。
主要的:Acti9(取代M9):IC65、C65小型直流断路器、C60、IDPN、C120、NG125、DPN、INT125系列隔离开关。
IC65为C65的升级产品,IDPN为DPN的升级替代产品。
E9(Easy9):EA9AN、EA9AH、EA9A45、EA9A65、EA9A47、EA9A67、EA9D 隔离开关(关合,隔离)、Osmart系列:C32N、C65H、K系列专为OEM市场推出的,其价格与性能估计与EASY9系列差不多,比ic65总体要低。
例如分断能力只有6KA,没有10KA及15KA的产品;没有1P+N的产品等等选型的参数:分断能力、脱扣曲线、额定电流、极数。
分断能力:是指断路器安全切断故障电流的能力分断能力:Q 36-50kA:标准应用:民用住宅、零售商店、医院、学校、公共建筑、工业厂房。
Q 70-100kA:高性能要求的应用:工业生产线、关键电力设备。
Q 150kA:特殊应用:船舶、重工业。
脱扣曲线B 型曲线:保护短路电流较小的负载(如电源、长电览等),瞬时脱扣范围(3~5) InC 型曲线:保护常规负载和配电线缆,瞬时脱扣范围(5~10) InD 型曲线:保护起动电流大的冲击性负荷(如电动机,变压器等),瞬时脱扣范围(10~14) In2.塑壳断路器EZD、NSE、CVS、NS、NSX、Osmart塑壳(NSC、Powerpact®塑壳断路器)EZD:额定工作电流: 15A ~ 630A,一款经济型断路器。
C65系列小型断路器产品性能特点描述具丰富的产品系列,根据分断能力的不同,C65a,C65N,C65H,C65L的分断能力覆盖了4.5~15KA的范围,额定电流1〜63A,具B/C/D 型脱扣曲线。
可拼装丰富的电气附件、机械附件,实现功能的极大扩充和操作的便利。
全系列产品可拼装漏电保护附件,实现A/AC类漏电保护功能,额定剩余动作电流包括30mA,300mA和300mA延时型。
优点C65系列小型断路器作为一种具突破性意义的模数化产品诞生以来,经过不断的拓展完善,始终领先于市场,已经成为世界低压终端配电产品的典范。
应用可广泛应用于工业、商业及民用低压终端配电的需要。
NC100H/125H/NC100LS断路器产品性能特点描述额定电流63〜125A,具C/D型脱扣曲线,每极宽度27mm,分断能力高达36KA。
可拼装电气附件实现欠压脱扣、指示/报警及分励脱扣等功能。
能拼装额定动作剩余电流30〜1000mA的漏电保护附件。
17867C65N1PC1A17868C65N1PC2A17870C65N1PC4A17871C65N1PC6A17873C65N1PC10A17874C65N1PC16A17875C65N1PC20A17876C65N1PC25A17877C65N1PC32A17878C65N1PC40A17879C65N1PC50A17880C65N1PC63A17881C65N2PC1A17882C65N2PC2A17884C65N2PC4A17885C65N2PC6A17887C65N2PC10A17888C65N2PC16A17889C65N2PC20A17890C65N2PC25A17891C65N2PC32A17892C65N2PC40A17893C65N2PC50A17894C65N2PC63A17895C65N3PC1A17896C65N3PC2A17898C65N3PC4A17899C65N3PC6A17900C65N3PC10A17902C65N3PC16A17903C65N3PC20A17904C65N3PC25A17905C65N3PC32A17906C65N 3PC40A17907C65N3PC50A17908C65N3PC63A17909C65N4PC1A17910C65N4PC2A17912C65N4PC4A17913C65N4PC6A17914C65N4PC10A17916C65N4PC16A17917C65N4PC20A17918C65N4PC25A17919C65N4PC32A17920C65N4PC40A17921C65N 4PC50A17922C65N4PC63A17924C65N1PD1A17925C65N1PD2A17927C65N1PD4A17928C65N1PD6A17929C65N1PD 10A17931C65N1PD16A17932C65N1PD20A17933C65N1PD25A17934C65N1PD32A17935C 65N1PD40A17987C65N1PD50A17988C65N1PD63A17936C65N2PD1A17937C65N2PD2A17939C65N2PD4A17940C65N2PD6A17941C65N2PD 10A17943C65N2PD16A17944C65N2PD20A17945C65N2PD25A17946C65N2PD32A17947C65N2PD40A17989C65N2PD50A17990C65N2PD63A17948C65N3PD1A17949C65N3PD2A17951C65N3PD4A17952C65N3PD6A17953C65N3PD10A17955C65N3PD16A17956C65N3PD20A17957C65N3PD25A17958C65N3PD32A17959C65N3PD40A17991C65N3PD50A17992C65N3PD63A17960C65N4PD1A17961C65N4PD2A17963C65N4PD4A17964C65N4PD6A17965C65N4PD10A17967C65N4PD16A17968C65N4PD20A17969C65N4PD25A17985C65N4PD32A17986C65N4PD40A17993C65N4PD50A17994C65N4PD63AC65L断路器技术参数标准:IEC60947-2/GB14048.2脱扣曲线:C/D额定电压:1PAC230V2/3/4PAC400V额定电流:1-63A分断能力:15kAReferenceDescription订货号说明917036C65L1PC1A917037C65L1PC2A917038C65L1PC4A917039C65L1PC6A917040C65L1PC10A917041C65L1PC16A917042C6 5L1PC20A917043C65L1PC25A917044C65L1PC32A917045C65L1PC40A917046C65L1PC50 A917047C65L1PC63A917048C65L2PC1A917049C65L2PC2A917050C65L2PC4A917051C65L2PC6A917052C65L2 PC10A917053C65L2PC16A917054C65L2PC20A917055C65L2PC25A917056C65L2PC32A9 17057C65L2PC40A917058C65L2PC50A917059C65L2PC63A917060C65L3PC1A917061C65L3PC2A917062C65L3PC4A917063C65L3PC6A917064C65L3 PC10A917065C65L3PC16A917066C65L3PC20A917067C65L3PC25A917068C65L3PC32A9 17069C65L3PC40A917070C65L3PC50A917071C65L3PC63A917072C65L4PC1A917073C65L4PC2A917074C65L4PC4A917075C65L4PC6A917076C65L4 PC10A917077C65L4PC16A917078C65L4PC20A917079C65L4PC25A917080C65L4PC32A917081C65L4PC40A917082C65L4PC50A917083 C65L4PC63A917084C65L1PD1A917085C65L1PD2A917086C65L1PD4A917087C65L1PD6A917088C65L 1PD10A917089C65L1PD16A917090C65L1PD20A917091C65L1PD25A917092C65L1PD32A 917093C65L1PD40A917094C65L1PD50A917095C65L1PD63A917096C65L2PD1A917097C65L2PD2A917098C65L2PD4A917099C65L2PD6A917100C65L 2PD10A917101C65L2PD16A917102C65L2PD20A917103C65L2PD25A917104C65L2PD32A 917105C65L2PD40A917106C65L2PD50A917107C65L2PD63A917108C65L3PD1A917109C65L3PD2A917110C65L3PD4A917111C65L3PD6A917112C65L 3PD10A917113C65L3PD16A917114C65L3PD20A917115C65L3PD25A917116C65L3PD32A 917117C65L3PD40A917118C65L3PD50A917119C65L3PD63A917120C65L4PD1A917121C65L4PD2A917122C65L4PD4A917123C65L4PD6A917124C65L 4PD10A917125C65L4PD16A917126C65L4PD20A917127C65L4PD25A917128C65L4PD32A 917129C65L4PD40A917130C65L4PD50A917131C65L4PD63AC65H断路器技术参数标准:IEC60898/GB10963-1999脱扣曲线:C/D额定电压:1PAC230V 2/3/4PAC400V额定电流:1-63A分断能力:10kAReferenceDescription订货号说明17570C65H1PC1A17571C65H1PC2A17573C65H1PC4A17574C65H1PC6A17575C65H1PC10A17577C65H1PC16A17578C65H1PC20A17579C65H1PC25A17580C65H1PC32A17581C65H1PC40A17582C65H1PC50A17583C65H1PC63A17584C65H2PC1A17585C65H2PC2A17587C65H2PC4A17588C65H2PC6A17589C65H2PC10A17591C65H2PC16A17592C65H2PC20A 17593C65H2PC25A 17594C65H2PC32A 17595C65H2PC40A 17596C65H2PC50A 17597 C65H2PC63A施耐德接触器LC1-D300*7C380VAC/300A,160KWLC1-F330***380VAC/330A,160KW380VAC/18A7.5KW380VAC/38A18.5KW380VAC/50A,22KW380VAC/95A,45KW380VAC/80A,37KWLC1-D11500*5C380VAC/115A,55KWLC1-D3210***380VAC/32A15KWLC1-D2501*5N380VAC/25A11KWLC1-D3801***380VAC/38A18.5KWLC1-D15000*7C380VAC/150A,75KWLC1-D17000*7C380VAC/170A,90KWLC1-D1210*5N380VAC/12A5.5KWLC1-D1201***380VAC/12A5.5KWLC1-D2510***380VAC/25A11KWLC1-D1210***380VAC/12A5.5KWLC1-D2510*5N380VAC/25A11KWLC1-D3201***380VAC/32A15KWLC1-D6511***380VAC/65A,30KWLC1-D205*5C380VAC/205A,110KWLC1-D245*5C380VAC/245A132KWLC1-D245*7C380VAC245A,132KWLC1-F185***380VAC185A,90KWLC1-D1810*** LC1-D3810*** LC1-D5011*** LC1-D9511*** LC1-D8011***LC1-D1810*5N380VAC/18A7.5KWLC1-D0601*5N380VAC/6A2.2KWLC1-D11500*7C380VAC/115A,55KWLC1-D2501***380VAC/25A11KWLC1-F115***380VAC/115A,55KWLC1-F225***380VAC/225A,110KWLC1-D0910*5N380VAC/9A4KWLC1-D1801***380VAC/18A7.5KWLC1-D0910***380VAC/9A4KWLC1-D4011***380VAC/40A18.5KWLC1-D1201*5N380VAC/12A5.5KWLC1-D0901*5N380VAC/9A4KWLC1-D0610*5N380VAC/6A2.2KWLC1-D0901***380VAC/9A4KWLC1-D1801*5N380VAC/18A7.5KW施耐德热继电器(经济型LR2-D1306*0.37KWLR2-D1310*2.2KWLR2-D1353*15KWLR2-D3363*LR2-D1314*4KWLR2-D2355*15KWLR2-D1316* 5.5KWLR2-D3359*25KWLR2-D3365*LR2-D1312*3-3.7KWLR2-D1321*7.5KW LR2-D1322*11KW LR2-D3353*15KW LR2-D4365*LR2-D1301**LR2-D1302**LR2-D1303**LR2-D3322*LR2-D3357*LR2-D1308*LR2-D3361*LR2-D4369*LR2-D1307*LR2-D2353*LR2-D3355*11KW22KW1.1-1.5KW 30KW0.55-0.75KW 15KW18.5KWLR2-D1304**LR2-D4367*。
施耐德c65h小型断路器
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。
▲断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前,已获得了广泛的应用。
▲电的产生、输送、使用中,配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装,且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器,其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮(黑色),电路处于接通状态;按下断开按钮(红色),电路处于断开状态。
▲使用过程中,应对断路器进行定期检查(一般为一个月),即在断路器合闸通电状态下,拨动试验按钮(试验按钮用符号“Test”表示),断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时,应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型,所以当断路器发生故障不能正常工作时,用户不得私自打开断路器进行维修。
▲使用电流调节旋钮,须按线路实际电流调节至相应位置,请勿超负荷使用
