机械零件的公差配合分解

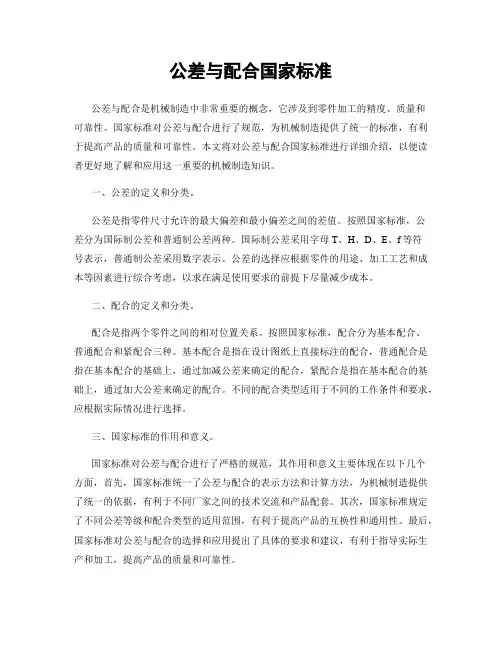

公差与配合国家标准公差与配合是机械制造中非常重要的概念，它涉及到零件加工的精度、质量和可靠性。

国家标准对公差与配合进行了规范，为机械制造提供了统一的标准，有利于提高产品的质量和可靠性。

本文将对公差与配合国家标准进行详细介绍，以便读者更好地了解和应用这一重要的机械制造知识。

一、公差的定义和分类。

公差是指零件尺寸允许的最大偏差和最小偏差之间的差值。

按照国家标准，公差分为国际制公差和普通制公差两种。

国际制公差采用字母T、H、D、E、f等符号表示，普通制公差采用数字表示。

公差的选择应根据零件的用途、加工工艺和成本等因素进行综合考虑，以求在满足使用要求的前提下尽量减少成本。

二、配合的定义和分类。

配合是指两个零件之间的相对位置关系。

按照国家标准，配合分为基本配合、普通配合和紧配合三种。

基本配合是指在设计图纸上直接标注的配合，普通配合是指在基本配合的基础上，通过加减公差来确定的配合，紧配合是指在基本配合的基础上，通过加大公差来确定的配合。

不同的配合类型适用于不同的工作条件和要求，应根据实际情况进行选择。

三、国家标准的作用和意义。

国家标准对公差与配合进行了严格的规范，其作用和意义主要体现在以下几个方面，首先，国家标准统一了公差与配合的表示方法和计算方法，为机械制造提供了统一的依据，有利于不同厂家之间的技术交流和产品配套。

其次，国家标准规定了不同公差等级和配合类型的适用范围，有利于提高产品的互换性和通用性。

最后，国家标准对公差与配合的选择和应用提出了具体的要求和建议，有利于指导实际生产和加工，提高产品的质量和可靠性。

四、如何正确应用国家标准。

正确应用国家标准对公差与配合是提高产品质量和可靠性的关键。

在实际生产和加工中，应根据国家标准的要求，合理选择公差等级和配合类型，严格控制加工工艺，确保零件尺寸和形位精度的符合要求。

同时，应加强对国家标准的学习和理解，不断提高对公差与配合的认识水平，提高技术工人和管理人员的素质和能力。

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

标准公差分为20级，即IT01，IT0，IT1，…，ITI8。

其尺寸精确程度从IT01到ITI8依次降低。

标准公差的具体数值可查表得到。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。

零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。

建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。

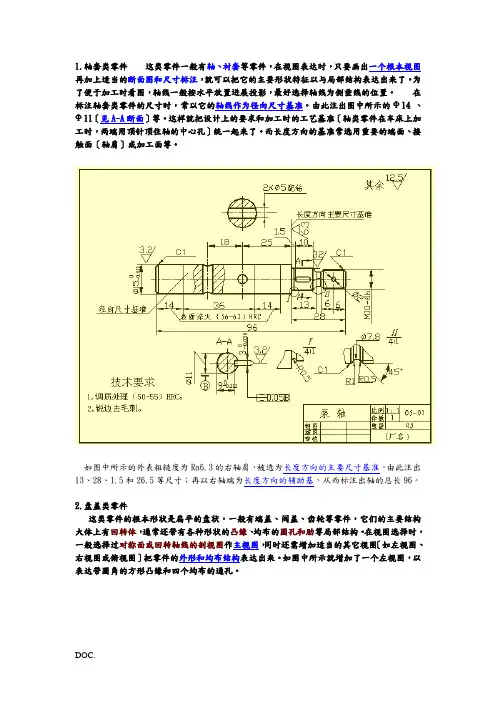

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个根本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以与局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进展投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11〔见A-A断面〕等。

这样就把设计上的要求和加工时的工艺基准〔轴类零件在车床上加工时，两端用顶针顶住轴的中心孔〕统一起来了。

而长度方向的基准常选用重要的端面、接触面〔轴肩〕或加工面等。

如图中所示的外表粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的根本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图〔如左视图、右视图或俯视图〕把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的根本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比拟适宜。

../白字内容添加页脚-新建文件夹4-doc/./jpkc/gctx/11ljt/ljtu8-2-3.htm在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。

一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加 工出来，不经任何选择或修配，任取一对装配起来，就能达到设计的工作性能要 求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来 方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可 能把零件的尺寸加工得绝对准确。

为了保证互换性，必须将零件尺寸的加工误差 限制在一定范围内，为例，说明公差的有关术语（轴，类同）。

⑶尺寸咎基名削解祥蟹般带图FFI1 尺寸公龙名词解耳龙金差带图 1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。

其数值应优先用标准直 径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸 允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较 大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有：上偏差二最大极限尺寸一基本尺寸l.ry.黑心-孙县1-0占拗切下偏差二最小极限尺寸一基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差二最大极限尺寸一最小极限尺寸二上偏差一下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

如图la所示的孔径：基本尺寸= 030最大极限尺寸=030.010最小极限尺寸二029.990上偏差ES二最大极限尺寸一基本尺寸=30.010-30=+0。

010下偏差EI二最小极限尺寸一基本尺寸=29.990-30=-0.010公差二最大极限尺寸一最小极限尺寸欢迎下载%夕献 P 1 . 一——--蔡麴尹虹。

精心整理一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语1234下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

?如图１a所示的孔径：6如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。

通常零线表示基本尺寸。

在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。

公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。

为了简便地说明上述术语及其相互关系，在实用中一般以公差带图表示。

公差带图是以放大图形式画出方框的，注出零线，方框宽度表示公差公差值大小，方框的左右长度可根据需要任意确定。

为区别轴和孔的公差带，一般用斜线表示孔的公差带；用加点表示轴的公差。

7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差。

标准公差等级是确定尺寸精确程度的等级。

标准公差分20个等级，即IT01、IT0、IT1、IT—18，表示标准公差，阿拉伯数字表示标准公差等级，其中IT01级最高，等级依次降低，IT18级最低。

对于一定的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。

国家标准将500mm以内的基本尺寸范围分成13段，按不同的标准公差等级列出了各段基本尺寸的标准公差值，见表82孔、轴（1（2。

HEBEINONGJI摘要:机械制造业的发展在工业领域中占据着非常重要的地位，源于机械制造业水平的高低直接反映出我国科学技术的发展水平，因此在当前要加强对机械设计与制造的重视程度，强化机械制造业深入分析和研究。

但是目前机械制造业的发展现状，还存在部分的问题需要进一步的解决，在机械设计与制造的过程中公差配合起着非常重要的作用，本文主要是针对机械设计与制造中的公差配合以及应用效果进行分析和研究，旨在充分利用公差配合这一要素有效解决机械设计与制造中存在的问题，以此促进机械制造业的发展，为我国科技水平的提升奠定坚实的基础。

关键词:机械设计;机械制造;公差配合;应用效果机械设计与制造中的公差配合及其应用效果商洛职业技术学院机电工程系陈其我国经济市场的发展在一定程度上助推了工业制造产业的发展,而机械设计与制造是工业发展的核心动力。

在工业快速发展的时代背景下，我国机械设计与制造技术也得到了有效的发展和创新，而公差配合在机械设计与制造中起着非常关键的作用，无论是对零部件的质量提升还是对生产成本的管控都起着非常重要的作用。

基于此本文主要是针对公差配合在机械设计与制造中的应用展开一系列的分析和探究，旨在有效加大公差配合在机械设计与制造中的应用效果，为我国工业机械制造业的发展提供有效的保障。

1公差配合概述公差公差是指所允许的零件几何参数变动量，在机械设计与制造中可以被称为几何参数的有设计制造产品的直径、长度以及宽度等。

在机械设计与制造的过程中，必须要确保设计生产的零件具有一定的可替代性，对于可以代替的零件要求具备基本的使用功能,并且生产规格在规定的标准范围内，而这个范围就是通过公差决定的。

公差可以分为尺寸公差、形状公差、位置公差。

尺寸公差是指在零件生产的过程中可接受的零件尺寸变动范围；形状公差是指零件几何要求的形状只能在被允许的范围内进行变动;位置公差是指几何要素的位置能够允许的范围。

在国际标准中,公差一共分为20个等级，数字越大代表公差的等级越高,而能够允许的范围就越大。

机械工艺中的公差
在机械工艺中，公差（tolerance）指的是允许的尺寸偏差范围，用于控制零件制造的精度和互换性。

公差可以分为几个不同的类型：
1.尺寸公差（dimensional tolerance）：指的是零件尺寸的允许偏差范围。

常用的尺寸公差包括上下公差、单向公差、双向公差等。

2.形位公差（geometric tolerance）：指的是零件形状和位置的允许偏差范围。

常用的形位公差包括平面度、圆度、直线度、圆柱度、同轴度、垂直度等。

3.配合公差（fit tolerance）：指的是零件之间的允许间隙或过盈量范围。

常用的配合公差包括过盈配合、过间隙配合、基础配合等。

4.表面质量公差（surface quality tolerance）：指的是零件表面光洁度和粗糙度的允许偏差范围。

常用的表面质量公差包括粗糙度、平整度、光洁度等。

公差的选择与设计需求、制造工艺、材料特性等因素密切相关。

合理的公差设计可以保证零件的互换性、装配性能和使用寿命，同时降低制造成本。

1．基本偏差：是用来确定公差带相对于零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。

当公差带位于零线上方时，其基本偏差为下偏差；位于零线下方时，其基本偏差为上偏差。

见图1图12．配合：是指基本尺寸相同的、互相结合的孔和轴公差带之间的关系。

3基孔制？：是基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成种配合的一种制度。

4．基轴制：是基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。

5．间隙配合：孔的公差带完全在轴的公差带之上，即具有间隙的配合(包括最小间隙等于零的配合)。

6. 过盈配合：孔的公差带完全在轴的公差带之下，即具有过盈的配合(包括最小过盈等于零的配合)。

7．过渡配合：在孔与轴的配合中，孔与轴的公差带互相交迭，任取其中一对孔和轴相配，可能具有间隙，也可能具有过盈的配合。

8．基孔制配合为H11/c11或基轴制基孔制配合为C11/h11时，优先配合特性是：间隙很大，用于很松的、转动很慢的动配合；要求大公差与大间隙的外露组件；要求装配方便的很松的配合。

相当于旧国标的D6/dd6。

9．基孔制配合为H9/d9或基轴制基孔制配合为D9/h9时，优先配合特性是：间隙很大的自由转动配合，用于精度非主要要求时，或有大的温度变动、高转速或大的轴颈压力时。

相当于旧国标D4/de4。

10．基孔制配合为H8/f7或基轴制基孔制配合为F8/h7时，优先配合特性是：间隙不大的转动配合，用于中等转速与中等轴颈压力的精确转动；也用于装配较易的中等定位配合。

相当于旧国标D/dc。

11．基孔制配合为H7/g6或基轴制基孔制配合为G7/h6时，优先配合特性是：间隙很小的滑动配合，用于不希望自由转动、但可自由移动和滑动并要求精密定位时，也可用于要求明确的定位配合。

相当于旧国标D/db。

12．基孔制配合为H7/h6; H8/h7; H9/h9; H11/h11或基轴制基孔制配合为H7/h6; H8/h7; H9/h9;H11/h11时，优先配合特性是：均为间隙定位配合，零件可自由装拆，而工作时一般相对静止不动。
