中联6010塔吊说明书

塔吊附着施工方案一、工程概况工程名称：延吉百利城一期工程结构型式：框剪结构建筑物最高高度：地上50.8m，地下19米。

二、塔机情况生产厂家：中联重科股份有限公司机械型号：TC6010型塔式起重机出厂编号：2012TC01300701编制依据：（1）《特种设备安全监察条例》（（2009修正）国务院令第549号）（2）《建筑起重机械安全监督管理规定》（中华人民共和国建设部令第166号）（3）《起重机械安全监察规定》（国家质量监督检验检疫总局令第92号）（4）《建筑施工安全检查标准》（JGJ59-99）（5）《建筑机械使用安全技术规程》（JGJ33—2001）（6）《塔式起重机安全规程》（GB5144-2006）（7）《建筑施工塔式起重机安装、使用、拆除安全技术规程》JGJ196-2010 （8）《起重机械安全规程》GB6067-85（9）《建筑起重机械安全评估技术规程》JGJT1879-2009（10）TC6010-6型自升式塔式起重机使用说明书本工程1台塔吊型号均为QTZ80（TC6010-6）型，为基础固定、外墙附着式，独立式起升高度为40.5米，附着式时起升高度可达220米；标准节最大起重量为6t，额定起重力矩为800KN·m，可根据不同施工场地情况，最大工作幅度60m，最小工作幅度2.5m。

本工程均采用60m臂长。

三、人员分工安全领导小组：宋景福副组长：胡建军，徐忠友四、附着位置根据TC6010塔吊的使用说明书规定，附着高度配置如下：根据现场的实际情况，并考虑一定的安全储备，设置四道附着，尺寸如下（结构层顶标高为75米）：第一道附着高度：21m第二道附着高度：37.5m第三道附着高度：48.5m2．预埋铁件附墙拉杆与建筑物固定点的预埋板预埋，预埋件选用待预埋点位置的砼硬度达到70%以上后方可进行塔吊附着安装。

预埋件选用δ22、460×350×30钢板，M36×330螺栓12套，基座上两个耳栓采用30厚钢板两块，如下图所示：塔机附墙杆连接示意图连接铁板图3．锚固附着杆附着件主要由环梁及附着杆组成。

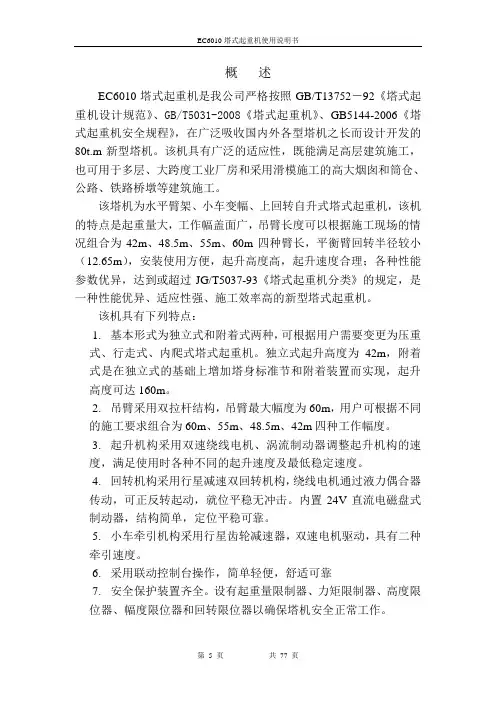

概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内外各型塔机之长而设计开发的80t.m新型塔机。

该机具有广泛的适应性，既能满足高层建筑施工，也可用于多层、大跨度工业厂房和采用滑模施工的高大烟囱和筒仓、公路、铁路桥墩等建筑施工。

该塔机为水平臂架、小车变幅、上回转自升式塔式起重机，该机的特点是起重量大，工作幅盖面广，吊臂长度可以根据施工现场的情况组合为42m、48.5m、55m、60m四种臂长，平衡臂回转半径较小（12.65m），安装使用方便，起升高度高，起升速度合理；各种性能参数优异，达到或超过JG/T5037-93《塔式起重机分类》的规定，是一种性能优异、适应性强、施工效率高的新型塔式起重机。

该机具有下列特点：1.基本形式为独立式和附着式两种，可根据用户需要变更为压重式、行走式、内爬式塔式起重机。

独立式起升高度为42m，附着式是在独立式的基础上增加塔身标准节和附着装置而实现，起升高度可达160m。

2.吊臂采用双拉杆结构，吊臂最大幅度为60m，用户可根据不同的施工要求组合为60m、55m、48.5m、42m四种工作幅度。

3.起升机构采用双速绕线电机、涡流制动器调整起升机构的速度，满足使用时各种不同的起升速度及最低稳定速度。

4.回转机构采用行星减速双回转机构，绕线电机通过液力偶合器传动，可正反转起动，就位平稳无冲击。

内置24V直流电磁盘式制动器，结构简单，定位平稳可靠。

5.小车牵引机构采用行星齿轮减速器，双速电机驱动，具有二种牵引速度。

6.采用联动控制台操作，简单轻便，舒适可靠7.安全保护装置齐全。

设有起重量限制器、力矩限制器、高度限位器、幅度限位器和回转限位器以确保塔机安全正常工作。

一、塔机技术性能1.整机性能整机性能表2.起重特性表60米臂长（四倍率）起重特性表60米臂长（二倍率）起重特性表55米臂长（四倍率）起重特性表55米臂长（二倍率）起重特性表48.5米臂长（四倍率）起重特性表48.5米臂长（二倍率）起重特性表42米臂长（四倍率）起重特性表42米臂长（二倍率）起重特性表3.起重特性曲线图1－1 起重载荷曲线图4.主要部件及技术性能主要技术数据5.EC6010塔机使用尺寸二、塔机结构及特点2.1.总体布置2.1.1 独立式（起升高度42米）塔身由型钢及钢管组成整体结构。

1、概述QTZ80塔式起重机是山东百脉建筑机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的国内最新型的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。

最大起重量为8t；最大工作幅度为60米时额定起重力矩为800kN·m，该机特点：（1）性能参数及技术指标达到国内领先、国际先进水平，最大工作幅度60米，增加了塔机的工作空间。

（2）整机外形为国际流行形式，美观大方。

（3）工作方式多，使用范围广。

有基础固定、外墙附着两种工作方式，适用于各种不同的施工对象；独立起升高度46.2米，附着高度151.2米。

（4）工作速度高，调速性能好，工作平稳，效率高。

起升机构采用多速绕线电机和单速比减速器，能实现重载低速、轻载高速，最大速度可达86m/min。

小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。

回转机构采用绕线电机和行星齿轮减速器，配置液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。

（5）吊臂采用刚性双拉杆悬挂，刚性好、自重轻、断面小、风阻小、受力均匀、外形美观。

（6）各种安全装置齐全，可保证工作安全可靠。

（7）司机室独立侧置，视野良好，给操作者创造了良好的工作环境。

（8）使用方便维修简单。

该机自重（不含配重、基础及附着装置）44.909t，总装机容量43.7kW，广泛适用于高层饭店、居民住宅、工业建筑等大型建筑工程，是广大建筑企业理想的建筑施工机械。

2. 起重机技术性能2.1技术性能参数表（表一）表一技术性能表2.2配套机构明细表（表二）表二配套机构明细表2.3起重性能表（表三）表三起重特性表60米工作幅度55米工作幅度50米工作幅度1），各部分结构及特点简介如下：3.1 总体布置：起升高度不超过46.2米时采用独立式，大于46.2米时采用附着式。

附着使用时最上一道附着距臂跟铰点自由高度不得大于32米。

QTZ6010塔式起重机基础计成都市强力塔式起重机有限公司由表6.1基础米用6.2验算工况系数整机自重：F G =527.8(KN (含平衡重)空载时最大后倾力矩：M=357.28 (KN- m )(小吊钩位于根部) 6.3.1稳定性校核5.6 5.6M稳=527.8x-^+11.29x-^+357.28=4996 (KN- m )5.6M 前=-1.5x(80+7)x(15-—)=-1592.1 (KN- m )校核：！Ml=4996-1592=3404(KN- m ) 安全混凝土： C35基础自重：G 基=5.6x5.6x1.5x2.4=112.9=11.29x105 (N )长 x 宽 x 高 5.6x5.6x1.5 基础尺寸: (m) 5地面允许压力：[B B ]=2.0X 10 ( N/m 2)表2 6.3基本 稳定 性校 核2查得：632地面压力校核M+F・h b 亠e= -F V+F T=3 [2]式(13)1.5x(80+7)x15-357.28 1600 b—527.8+1129—祈融=°.97(m< 3九87(m527.8+1129b 5.6l= 2_e=-^-0.97=1.93 (m)_2(Fv+Fg) =2x(527.8+1129) =3313.6B B=3bl= 3x5.6x1.93=32.256= 10.27(" m2) 压力较小6.4动态稳定性校核由表查得风载M W=735.67 (KNm离心力距M L O=1.5X (-7.38 )Fv=-11.07 (KNmFh横向力F h=27.54+1.5x (-0.149 )h=1.5=27.32 (KNm6.4.1稳定性校核b=5.6X5.65.6M 稳=4996 (KN- m)M 前=-1.3x(10+7)x(60- —)-735.67+11.07=-1988.72 (KNm)校核：IMI= M B-M前=4996-1988.72=3007.28 (KNm) 安全6.4.2地面压力校核M=1.3(10+7)x60+735.67-11.07-357.28=1693.32 (KNm)F h=27.32 (KN)=1693.32+27.324x1.5 = 527.8+11291734.3=礦訂.°47(m)= 112.5 (KN/川)M+F・ h b e=<-F v+F g 3匸奔夢-仙了刊亦 (m)2(Fv+Fg) =2x(527.8+1129) =3313.6~3bl~一 3x5.6x1.753 =29.45 =11.25(" m2) < [ B B]安全6.5暴风侵袭稳定校核由表16查得风载：M W非=2753.93 (KN- m)M W=1.2x2753.93=3305 (KN- m)横向力：Fa=106.5 (KN6.5.1稳定校核M倾=M W=3305 (KN- m)M稳二4996 (KN- m)校核：！Ml=MrM 倾=4996-3305=1691 (KNm) 安全6.5.2地面压力校核偏心距：M+Fh b e= F v+F g < 3e=(33°5-357.28)+1°6.5x1.5 =^1=1 875 ,停(m)安全527.8+1129 1656.8 (⑴安全l=b-e=22--1.87=0.93 (m)地基承压：2(Fv+Fg) 2X(527.8+1129)2X1656.8P B= = =p3bl 3 5.60.9315.624 =212(KN/mJ=21.2(t/ m2) < [ p B]=25(" m2)6.6突然卸载稳定性校核5.6 5.6M稳二527.8X-^+1129X^=4639 (KNm)M 倾=-357.28-735.67-0.2X87X15=-1354(KN m)校核：！MI二M-M 倾=4639-1354=3285 (KNm) 安全6.7基础地脚螺旋计算6.7.1工作状态塔机吊臂处与塔身对角线上，风顺吊臂方向主肢受力：M X N 1865.84 619F 匸孟-4=1665"-2=9°3.55-154.75=748.8(KNF‘ N 748.8F N== =187.2 (KN4 4R二KF N K1=1.45 [2]式(21)F1=1.45X187.2=271.44(KN应力：地脚螺旋选用M48x3,16Mn钢345(T B=480Mpa (T S=345 [ (T L]= ^"30=265 Mpa K c=0.22n d 1 n X44.75222、面积：A二 = =1573 (mr r)4 4、- F〔+K：F N应力：c =^r~[2]式(21)A d3=271.44x10 +0.2x187.2x10= 15733-=196.36 Mpa v [ (T L ]= 265 Mpa 安全6.7.2非工作状态主肢受力：M N 3254.37 527.8 N=2.065- 4= 2.065 - 4 =1576-131.95=1444.05F N =F_N =^4^35=361( KN 4 4R 二KF N =1.1x361=397.1 (KNK=1.1 [2]式(21)应力: R+KF N(TL= A d13 3397.1x10 +0.2x361x10 = 1573469.3x101573 3=298.3 Mpa>[ (T L ](KN5600强度不够，将地脚螺旋直接加大为 M52x3,16Mn进行计算:A d1= X48.75224 = 1866 (mrf )应力: 469.3x10(T L =18663-=251.5Mpa< [ (T L ]=265 Mpa 安全 6.8基础混凝土强度校核 基础混凝土设计标号为：C352抗拉强度：f t =2.25 N/mm按塔机处于塔身截面对角线上时，非工作风压计算3004 -------------参考资料：【一】建筑结构手册，第九章《预埋件及其他》 ［二］建筑机械杂志《97年6月 朱森林》 基础强度：Y O S V K i RS=F ' N =1444.05 (KNY=3吕构主要性系数，K=0.8R=N 2N2=0.6 n n f t A =(L e +b e ) L e & ［一］式(9.3.2 ) 式中：n=4 (螺旋一组根数) f t =2.25 (N/mrhb e =150 (锚固板短边边长) L e =900 (mm 2A=n n (2 L e +b e ) /4(各拉椎体项面处投影面积总和)A --- (各拉椎体项面处投影面积总和扣除投影面积重叠部分) A=4n x (2x900+150) 2/4= n 19502=11.95x106 (mr i ) A=4.2418 x10 6 (mr i )(按作图法求得) 代入以上数字求得：4.2418 x10 6 6M2=0.6X 4 n x2.25x(900+150)x900x6=5.69x10 (N)11.95x10009 二eLoKR=0.8X 5.69X 106=4.55X 106(N)=4550 (KN Y O S=3X 1444.05=4332.15 (KN Y O S V K I R4332.15 v 4550 (KN (安全、合格)6.9基础配筋核算6.9.1基础承压（按非工作状态计算）p ma=Fv+Fg_| MPmi = A — W 1 ［二］式（ 2） 式中：F V =527.8(KN Fg=1129 (KN M D =① Mv M G= 1.2X 2753.93-357.28=2947 (KNmA=5.6X 5.6=31.36( m 2)M b=hhb 3 1.5X 5.6 3 3 W^r= =29.27(m)h 12X 0.75 ' 1 12X 23, *b=5.6(m)代入: P ma>= 527.8+1129 294731.36 + 29.27 =52.83+100.7=153.53(KN/ m ) P min =52.83-100.7=-47.87(KN/ m )6.9.2最大弯矩最大弯矩产生在塔机基井架边1-1断面处 M=2《（26+b ' ）（P imax +R ）［二］式（3 ） 式中：P max =153.53(KN/ m )P min =-47.87(KN/ m 2)5.4-1.6 S = 2"" =2（ m （基础不能承受负弯矩，视为 0) P^a>x3.7 153.53x3.7 则：P I ="5X3-=-76-0051= = 101.44(KN/ m )1 2代入：M=i222x(2x5.6+1.6) x(153.53+101.44)0541= o S=2钢筋数：采用①20、Q235（l 级钢筋） A=314.2 （ mrhA 3880 丄口6=3882=12.35 -13（根） 按2倍安全系数计算，同时按纵横两个方向布置，则 n 总=2x2xn=2x2x13=52 （根） 面筋可按相同根数布置，「4 = =bt则n=104 （根）6.9.4冲切核算F < 0.6f t b m h of t = 1.5x103(KN/ m2), h o=1.45 (m)式中：b t+b b 1.6+4.5b m- 2 = 2 =3.05 (nr)30.6x1.5x10 x3.05x1.45=3980(KN)F=Pna>xA=153.53x11.33=1737(KN)P ma>=153.53(KN/ m)(b+b b) (b-b b) (5.6+4.5) (5.6-4.5) A=4x~~2 x 2 =4x 乂*：=11.33( m2)结果:1737V 3980 (KN)(合格、安全)。

4. 起重机安装用户在安装塔机前应熟读本使用说明书，以便正确迅速安装塔机。

安装塔机时，需一40t以上（或者两台25t）的汽车吊，如能妥善协调各项安装和组装步骤，合理配置塔机安装人员，来往通道及组装现场之间的关系，可将使用汽车吊的时间减到最少。

注意：塔机的安装是一项专业性很强、危险性较大的工作，一定要由国家有关部门认可的资质的专业安装人员来进行此项工作。

4.1 组装注意事项4.1.1 塔机安装工作应在风力小于4级时进行。

4.1.2 负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书，在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。

4.1.3 在安装或拆卸过程中，工作人员应戴安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。

4.1.4 注意吊点的选择,根据吊装部件选用长度适当,安全可靠的吊具。

4.1.5 本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准件以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。

4.1.6 安装时，装配好的销轴端部的开口销必须按规定张开。

轴端挡板螺栓，钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。

4.1.7 高强度螺栓被连接表面应清除灰尘、油漆、油迹、锈蚀，不得有油污，应经喷砂或钢丝刷4.2 地基基础本机采用混凝土整体基础，基础重不小于100吨。

地基土质应坚实牢固，地耐力应不小于250kN/m2，砼基础砼强度等级为C35(GB50164-92)，混凝土基础的承载能力不小于3.2表四规定值，混凝土基础表面平面度允差不大于2 mm。

详见基础附图。

4.4.5回转塔身安装4.4.7.2平衡臂平台左右对称共两块，抬起平台至安装位置，用φ20×60带肩锥头销轴和5×45开口销联接固定。

将起升机构安装于平衡臂上，紧固好螺栓4.4.7.3将栏杆插入平台安装孔中，并用10×40销轴和3.2×20开口销联接固定。

徐州建机QTZ80A(6010Fz-6)QTZ80塔式起重机安装使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80A(6010Fz-6)塔式起重机。

在安装和使用QTZ80A(6010Fz-6)塔机之前，请详细阅读本说明书的有关内容，如您在安装使用过程中遇到问题，请及时与我公司联系。

本说明书中介绍了QTZ80A(6010Fz-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。

在您使用徐州建机生产的QTZ80A(6010Fz-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。

只有经过严格培训并经考试合格取得相关资质证书的专业操作人员方能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。

忽视任何有关的要求都有可能导致事故和伤害！要特别注意：安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。

当塔机出现故障或已经不能保证可靠的使用时，应立即停止使用该塔机！本说明书(版本号XCMG-TC-20140601)版权属于徐州建机工程机械有限公司，徐工塔机保留更改所有产品设计及规格的权利，如有变更，届时恕不另行通知。

本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。

时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83052105符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。

若有疑问，可求助应急技术服务。

——警告词“危险”表示即将发生的危险状况。

如果不能避免，将导致死亡或重伤。

——警告词“警告”表示潜在的危险状况。

如果不能避免，可能会导致死亡或重伤。

——警告词“注意”表示潜在的危险情况。

如果不能避免，可能导致轻伤或者中度等程度的伤害。

——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。

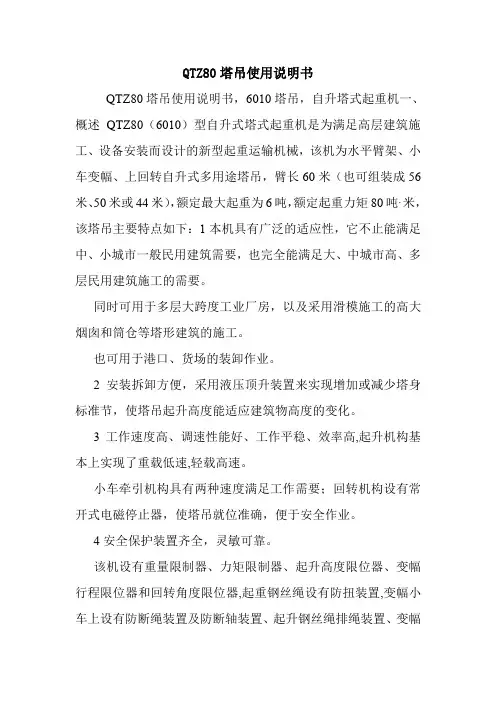

塔吊使用说明书QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4 安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。

（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

致用户感谢您选购和使用本公司的系列塔式起重机！本说明书仅含QTZ80（ZJ6010）型塔式起重机(以下简称ZJ6010）的内容。

请注意以下事项：1.为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

若还有不清楚之处，请及时向本公司人员询问，切不可盲目安装和使用。

2.本说明书中仅适用于附着高度最高为160m的ZJ6010塔机。

并且当最大起重量为8t 时，仅适用于起升机构电机为变频电机的ZJ6010塔机。

3.本使用说明书中加黑字体的语句，涉及到施工的安全，敬请注意。

4.本机的操作和维修人员必须是经过培训并取得上岗证书的专业人员。

5.请备好有关塔机标准，如JG/T100-1999《塔式起重机操作使用规程》等，并与本说明书一起提供给操作、维修及管理人员遵照执行。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，说明书付印后恕不另行通知。

如有疑问，请与本公司联系。

公司地址:杭州市朝晖路175号邮编: 310014电话:0086-571-85454718传真:0086-571-85453736出厂编号：出厂日期：目录塔式起重机示意图................................................................................................................... - 1 -1 概述....................................................................................................................................... -2 -2 塔式起重机技术性能........................................................................................................... -3 -2.1 技术性能表 (3)2.2 起重性能表及起重性能曲线..................................................................................... - 4 -2.3 起升速度与最大起重量操作挡位关系表：............................................................. - 9 -3 起重机简述......................................................................................................................... - 10 -3.1 钢结构....................................................................................................................... - 10 -3.2 工作机构................................................................................................................... - 14 -3.3 液压顶升系统........................................................................................................... - 15 -3.4 绕绳系统................................................................................................................... - 16 -3.5 电气控制与操作系统............................................................................................... - 17 -4 塔式起重机独立式的安装与拆卸 .................................................................................... - 22 -4.1 安装前的准备工作................................................................................................... - 22 -4.2 安装步骤................................................................................................................... - 22 -4.3 塔身标准节的安装................................................................................................... - 31 -4.4 安全装置的调整....................................................................................................... - 34 -4.5 独立式塔式起重机的拆卸....................................................................................... - 42 -5 塔式起重机附着式的工作状态 ........................................................................................ - 44 -5.1 附着尺寸................................................................................................................... - 44 -5.2 附着架....................................................................................................................... - 46 -6 塔式起重机的使用............................................................................................................. - 48 -6.1 一般说明................................................................................................................... - 48 -6.2 塔式起重机的操作................................................................................................... - 48 -6.3 对塔机抗强台风措施的说明................................................................................... - 49 -6.4 附墙架上部的塔身悬臂高度不超过说明书要求的措施....................................... - 50 -7 塔式起重机的维护保养..................................................................................................... - 51 -7.1 安全装置的维护与保养........................................................................................... - 51 -7.2 机械设备的维护与保养........................................................................................... - 51 -7.3 液压爬升系统的维护与保养................................................................................... - 51 -7.4 金属结构的维护与保养........................................................................................... - 52 -7.5 电气系统的维护与保养........................................................................................... - 52 -7.6 塔机维修时间的规定............................................................................................... - 52 -7.7 塔机拆卸及检修注意事项....................................................................................... - 52 -8 附表..................................................................................................................................... - 53 -附表1 塔式起重机用钢丝绳明细表............................................................................. - 53 -附表2 塔式起重机轴承明细表..................................................................................... - 53 -附表3 塔式起重机润滑部位明细表............................................................................. - 54 -附表4 ZJ6010电器明细表............................................................................................. - 55 -附表5 塔机易损件明细表............................................................................................. - 59 -附表6 整机各主要部件参考重量................................................................................. - 60 -附表7 塔机主要连接螺栓明细表................................................................................. - 60 -9 附录固定基础................................................................................................................. - 61 -9.2 混凝土基础的外形尺寸........................................................................................... - 62 -9.3 地下节形式塔机的混凝土基础............................................................................... - 62 -9.4 塔机的接地............................................................................................................... - 64 -9.5 支座形式固定基础的安装说明............................................................................... - 65 -10 塔机电气图....................................................................................................................... - 70 -11塔机配件手册...................................................................................................................-79 -塔式起重机示意图1 概述ZJ6010塔式起重机，是浙江省建设机械集团有限公司按国家标准GB/T13752《塔式起重机设计规范》及GB/T5031-2008《塔式起重机》设计的塔式起重机。

TC6010-6 C2 QTZ80(TC6010-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一.................................................................... 1～7编制：校对：审核：概述TC6010-6塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。

QTZ80塔吊使用说明书QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。

（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。

其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。

2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

5、司机室独立外置，视野好，内部空间大，操作舒适、安全。

为操作者提供了良好的工作环境。

司机室通过先进的联动台操作各机构动作，操作容易，维修简单。

6、本产品的设计完全符合或优于有关国家标准。

该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。

基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。

1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。

中联塔机使用说明书中联塔机遵循的主要标准；GB5144-94塔式起重机安全规程；GB/T13752-9 2塔式起重机设计规范；GB/T9462-1999塔式起重机技术条件；GB/T5031-94塔式起重机性能试验；GB/T17806-1999塔式起重机可靠性试验；GB/T17807-1999塔式起重机结构试验方；JG/T5037-93塔式起重机分类；3、中联塔机特点综述；中2、中联塔机遵循的主要标准GB5144-94 塔式起重机安全规程GB/T13752-92 塔式起重机设计规范GB/T9462-1999 塔式起重机技术条件GB/T5031-94 塔式起重机性能试验GB/T17806-1999 塔式起重机可靠性试验方法GB/T17807-1999 塔式起重机结构试验方法JG/T5037-93 塔式起重机分类3、中联塔机特点综述中联重科具有五十年的塔机设计经验，是塔机行业技术归口单位和理事长单位，为国内80%的塔机行业厂家转让了技术，多次组织并承担国家攻关项目，主持编写了国家和行业相关技术标准，聚集了行业最优秀的专家，是国内最权威的塔机技术中心。

中联自1995年自行生产塔机以来，经过这么多年的努力，5013、5015、56 13、5616、5023、5518、6015-10、6016-8、6020、6517、7030、7035、7052、TCT7032已成系列，其性能参数完全符合市场需要，多年来中大型塔机销量一直雄居国内同类产品的首位。

1997年，在成熟的塔机技术基础上，中联独创性地推出起重、布料两用机，实现一机多用，革命性地拓展了塔机在建设领域的应用范围。

中联塔机，无论是在技术水平，还是在制造质量，在国内都居领先地位，与世界先进水平同步。

中联塔机的技术特点：3.1独有的技术服务中联塔机研究所的电话直接面向客户，可随时提供技术咨询；有非标附着架提供机制；新机可免费提供基础咨询。

以上三项是一般塔机生产厂家无法提供的技术服务，这是中联的技术优势。

概 述QTZ80（6010）塔式起重机，是按国家标准设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1、该机的各项性能参数及技术指标均达到国内领先水平，额定起重力矩80t·m，有效工作幅度 3～60 m，最大额定起重量6 t。

其中最大工作幅度达60米，独立式高度46米，附着式高度可达150米。

2、整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3、本机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速；小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

4、塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车断绳保护装置、小车断轴保护装置及起升、回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

5、司机室独立外置，视野好，内部空间大，操作舒适、安全。

为操作者提供了良好的工作环境。

司机室通过先进的联动台操作各机构动作，操作容易，维修简单。

6、本产品的设计完全符合或优于有关国家标准。

该机在设计过程中，从钢结构的有限元计算、整机参数优化、整机稳定性验算到各机构选型等常规设计运算和全部绘图工作都是由计算机系统完成的，设计科学，制作精细。

基于以上特点，该型塔机既能满足中、小城市一般民用建筑需要，又能满足大、中城市高层或超高层民用建筑的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程中，对港口、货场的装卸作业也能适用。

1．整机外形尺寸及技术性能1.1整机外形尺寸1.1.1独立式1.1.2附着式1.2起重特性 1.2.1起重特性表60米起重性能表幅 度（m ） 3~11 12 14 16 18 20 22 24 26 28 30 32 34 二倍 率 30002850 2620 24202240吊重kg四 倍 率 6000 5440476042203780341031002830 2600 23902210幅 度（m ）36 38 40 42 44 46 48 50 52 54 56 58 60 二 倍 率 2080 1940 1810 1690159014901400132012501180 1110 10501000吊 重 kg四 倍 率2050 1910 1780 1670156014601380129012201150 1090 103097055米起重性能表50米起重性能表起重力矩曲线图1.3整机技术性能起重机技术参数表利用等U5 安装、拆卸、顶升或降节时最大安装高度处的风级≤4级 载荷状Q2 工作状态风级 ≤6级 工作级A5非工作状态风级 ≤11级参数名称单位 设计值 额定起重力矩 t.m 80 最大额定起重量 t 6 工作幅度m 3-60 最大幅度处额定起重量 t 1.0 独立式 m 46 二倍率m 150 高 度附着式 四倍率 m 75倍 率/ α=2α=4速 度 m/min 8.540 80 4.25 20 40起升速度相应最大起重量 t 331.5663电机型号 / YZTD225L 2-4/8/32功率kW 24/24/5.4 起升机构 转速 r/min 1383/699/141回转速度 r/min 0.6 电机型号 / YZR132M 2-6 功率 kW 2×3.7 回转机构 转速 r/min 908 变幅速度 m/min 48/24 电机型号 / YDEZ132S-4/8 功率 kW 2.2/3.3 变幅机构转速 r/min 1390/710 顶升速度m/min 0.55 液压系统额定工作压力 MPa 25 电机型号 / Y132M-4 功率kW 5.5 顶 升 机构 转速 r/min 1440 尾部回转半径 m 12.96 平衡重t 14.7 整机自重(不含平衡重) t 36.02 总功率kW40.21.4主要外购件及其技术指标型号/ YZTD225L 2-4/8/32功率 kW 24/24/5.4 电动机转速 r/min 1383/699/141 型号 / YWZ 3-315/45 制动器 制动力矩 N·m315-630 型号 / QTJ63 减速机速比/ i=15.07 钢丝绳/ φ132倍率 4倍率起升速度 m/min 8.540 80 4.25 2040 起 升 机 构 最大起重量t331.5663型号/ YZR132M 2-6 功率 KW 2×3.7 电动机 转速r/min 908 制动器/内置 回 转机 构 行星齿轮减速机减速比 / i=180型号/ YDEZ132S-4/8 功率 KW 2.2/3.3 电动机 转速r/min 1390/710 减速机 / 行星齿轮减速机变 幅 机 构 钢丝绳/φ7.7 型号/ Y132M-4 功率 kW 5.5 电动机转速r/min 1440 流量 L/min 10 液压泵站额定压力 MPa 25 液压油缸 型号/ HSGK-160/110E顶升机构行程mm16002．塔机主要构造及特点2.1总体布置2.1.1独立式独立高度46米，可采用二倍率或四倍率钢丝绳起升，塔身下部通过预埋支腿或井字架与基础相连，上部通过回转总成（下支座、回转支承、上支座）与回转塔身相连，司机室侧置于上支座，前方是吊臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上转台侧边，变幅小车由变幅机构牵引，沿臂架来回作水平运动，起重臂、平衡臂均用刚性拉杆与塔帽连接。

ZJ6010以及TC6010塔吊品茗计算参数塔吊名称：QTZ80（TC6010）塔吊参数塔⾝桁架结构：⽅钢管塔机独⽴状态的最⼤起吊⾼度（m）：40.5塔机独⽴状态的计算⾼度（m）：47 塔⾝桁架结构宽度（m）：1.6塔吊荷载塔⾝⾃重（kn）：202.7 最⼤起重⼒矩（kn.m）“”800最⼤起重荷载（kn）：60 最⼤起重荷载⾄塔⾝中⼼的最⼤距离（m）：13.7 最⼩起重荷载（kn）10 最⼤吊物幅度（m）：56起重臂⾃重（kn）62.5 起重臂重⼼⾄塔⾝中⼼距离（m）：28⼩车和吊钩⾃重（kn）4.9 ⼩车最⼩⼯作幅度：（m）2.5平衡臂⾃重（kn）：45 平衡臂重⼼⾄塔⾝中⼼距离（m）：6.4平衡块⾃重（kn）：146 平衡块重⼼⾄塔⾝中⼼距离（m）：12.2⼯作状态⾮⼯作状态起重荷载标准值（kn）：47.1 （⾃动计算）竖向荷载标准值（kn）：464.1竖向荷载标准值（kn）：511.2 ⽔平荷载标准值（kn）：73.9⽔平荷载标准值（kn）：18.3 倾覆⼒矩标准值（kn.m）1552回转惯性⼒产⽣的扭矩标准值（kn。

m）：269.3塔吊名称：QTZ80（ZJ6010）浙江建机塔吊参数塔⾝桁架结构：⽅钢管塔机独⽴状态的最⼤起吊⾼度（m）：40.5塔机独⽴状态的计算⾼度（m）：47 塔⾝桁架结构宽度（m）：1.6塔吊荷载塔⾝⾃重（kn）：245.11 最⼤起重⼒矩（kn.m）“”800最⼤起重荷载（kn）：60 最⼤起重荷载⾄塔⾝中⼼的最⼤距离（m）：14.17最⼩起重荷载（kn）15 最⼤吊物幅度（m）：60起重臂⾃重（kn）51.13 起重臂重⼼⾄塔⾝中⼼距离（m）：23.7⼩车和吊钩⾃重（kn）4.9 ⼩车最⼩⼯作幅度：（m）2.5平衡臂⾃重（kn）：25.24 平衡臂重⼼⾄塔⾝中⼼距离（m）：6.0平衡块⾃重（kn）：155 平衡块重⼼⾄塔⾝中⼼距离（m）：11.7塔机⾃重荷载标准值（kn）：504⼯作状态⾮⼯作状态起重荷载标准值（kn）：128 竖向荷载标准值（kn）：504竖向荷载标准值（kn）：632 ⽔平荷载标准值（kn）：80⽔平荷载标准值（kn）：35 倾覆⼒矩标准值（kn.m）1797倾覆⼒矩标准值（kn.m）1136回转惯性⼒产⽣的扭矩标准值（kn。

6010塔机使用说明书6010型自升式塔式起重机使用说明书共70 页第1页目录0. 概述 31. 起重机技术性能及外观尺寸 5 1.1 整机技术性能 5 1.2 主要外购件及其技术指标 61.3 塔机外观尺寸72. 塔机主要构造及特点8 2.1 总体布局82.2 主要结构及外形尺寸83. 塔机安装15 3.1 塔机安装场地参考位置15 3.2 塔机基础的预埋16 3.3 立塔17 3.3.1 立塔的一般规定和注意事项173.3.2 塔机的安装程序184. 塔机附着325. 塔机的顶升加节34 5.1 顶升前的准备34 5.2 顶升作业34 5.3 顶升过程中的注意事项36TC6010型自升式塔式起重机使用说明书共70 页第2页6. 塔机投入使用前的工作377. 塔机的使用操作38 7.1 塔机安全操作规程38 7.2 电器系统及操作39 7.3 塔机使用操作427.4 塔机使用注意事项438. 塔机的拆除449. 塔机的维修保养46 9.1 例行维修保养469.2 常见故障及排除方法4710. 整机部件清单49 附录一起重钢丝绳倍率变换方法53 附录二塔机安全装置及其调试54 附录三不同臂长时起重特性表60 附录四润滑部位表61 配重图63TC6010型自升式塔式起重机使用说明书共70 页第3页概述TC6010塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外其它的同类产品，同时根据施工需要，还可变换为55米臂长和50米臂长。

2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3．工作方式多样化，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度45米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。

QTZ80塔吊6010-说明书要点目录第一篇概述 (2)第二篇塔机技术性能 (3)第三篇塔机构造 (8)第四篇固定式塔机的安装 (19)第五篇附着式塔机的安装 (30)第六篇塔机的拆卸 (33)第七篇塔机的使用 (35)第八篇塔机的维护保养 (40)附表一塔式起重机用钢丝绳明细表 (42)附表二各部润滑表 (42)附图一主电路图 (43)附图二控制电路图 (44)附图三平衡重施工图 (45)说明：本公司有权对产品进行更新、改造，用户所购产品的某些局部结构或部分参数可能与本说明书不符，敬请留意，并与本公司联系。

2006年版第一篇概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外内其它的同类产品，同时根据施工需要，其还可变换为55米臂长、50米臂长和45米臂长。

2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3．工作方式多类，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度41.5米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。

4．塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。

小车牵引机构具有三种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

5．塔机安全保护装置齐全，配置有重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。
