6010塔机使用说明书

概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内外各型塔机之长而设计开发的80t.m新型塔机。

该机具有广泛的适应性，既能满足高层建筑施工，也可用于多层、大跨度工业厂房和采用滑模施工的高大烟囱和筒仓、公路、铁路桥墩等建筑施工。

该塔机为水平臂架、小车变幅、上回转自升式塔式起重机，该机的特点是起重量大，工作幅盖面广，吊臂长度可以根据施工现场的情况组合为42m、48.5m、55m、60m四种臂长，平衡臂回转半径较小（12.65m），安装使用方便，起升高度高，起升速度合理；各种性能参数优异，达到或超过JG/T5037-93《塔式起重机分类》的规定，是一种性能优异、适应性强、施工效率高的新型塔式起重机。

该机具有下列特点：1.基本形式为独立式和附着式两种，可根据用户需要变更为压重式、行走式、内爬式塔式起重机。

独立式起升高度为42m，附着式是在独立式的基础上增加塔身标准节和附着装置而实现，起升高度可达160m。

2.吊臂采用双拉杆结构，吊臂最大幅度为60m，用户可根据不同的施工要求组合为60m、55m、48.5m、42m四种工作幅度。

3.起升机构采用双速绕线电机、涡流制动器调整起升机构的速度，满足使用时各种不同的起升速度及最低稳定速度。

4.回转机构采用行星减速双回转机构，绕线电机通过液力偶合器传动，可正反转起动，就位平稳无冲击。

内置24V直流电磁盘式制动器，结构简单，定位平稳可靠。

5.小车牵引机构采用行星齿轮减速器，双速电机驱动，具有二种牵引速度。

6.采用联动控制台操作，简单轻便，舒适可靠7.安全保护装置齐全。

设有起重量限制器、力矩限制器、高度限位器、幅度限位器和回转限位器以确保塔机安全正常工作。

一、塔机技术性能1.整机性能整机性能表2.起重特性表60米臂长（四倍率）起重特性表60米臂长（二倍率）起重特性表55米臂长（四倍率）起重特性表55米臂长（二倍率）起重特性表48.5米臂长（四倍率）起重特性表48.5米臂长（二倍率）起重特性表42米臂长（四倍率）起重特性表42米臂长（二倍率）起重特性表3.起重特性曲线图1－1 起重载荷曲线图4.主要部件及技术性能主要技术数据5.EC6010塔机使用尺寸二、塔机结构及特点2.1.总体布置2.1.1 独立式（起升高度42米）塔身由型钢及钢管组成整体结构。

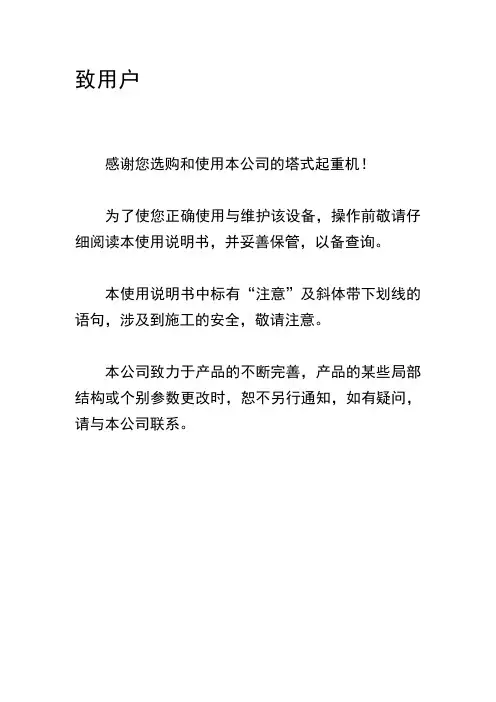

致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意”及斜体带下划线的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知，如有疑问，请与本公司联系。

目录概述 (1)一、塔机技术性能 (2)1.整机性能 (2)2.起重特性表 (2)3.起重特性曲线 (4)4.主要部件及技术性能 (5)5.EC5513塔机使用尺寸 (6)二、塔机结构及特点 (7)2.1总体布置 (7)2.1.1独立式 (7)2.1.2附着式 (7)2.2金属结构 (8)2.2.1地锚 (8)2.2.2基础节 (9)2.2.3标准节 (9)2.2.4爬升套架 (9)2.2.5下支座 (10)2.2.6上支座 (11)2.2.7回转塔身 (11)2.2.8吊臂 (11)2.2.9塔顶 (13)2.2.10平衡臂 (14)2.2.11附着装置 (14)2.3工作机构 (15)2.3.1起升机构 (15)2.3.2回转机构 (15)2.3.3变幅机构 (16)2.3.4顶升机构 (16)三、塔机的安装和拆卸 (19)3.1安装的一般规定 (19)3.2各组件重量及吊装高度 (19)3.3安装前的准备工作 (20)3.4基础及要求 (21)3.5配重及要求 (23)3.6立塔 (24)3.6.1安装基础节 (24)3.6.2吊装爬升套架 (26)3.6.3吊装回转塔身 (27)3.6.4吊装塔顶 (28)3.6.5吊装平衡臂 (29)3.6.6接通电源 (29)3.6.7吊装一块配重 (30)3.6.8吊装吊臂 (30)3.6.9吊装剩余配重 (35)3.6.10穿绕起升钢丝绳 (35)3.6.11接通电源及试运转 (36)3.6.12顶升加节 (37)3.7塔机附着安装 (43)3.8拆卸 (45)3.8.1拆塔前的准备 (45)3.8.2拆塔 (46)3.9塔机拆散后的注意事项 (51)四、塔机安装后的检查与调试 (52)4.1安装后的检查项目 (52)4.2调试 (53)4.3运转调试 (53)4.4制动器的调整 (53)4.5限位器的调试 (55)4.6起重量限制器的调试 (57)4.7起重力矩限制器的调试 (57)五、塔机的使用维护保养 (59)5.1安全操作规程 (59)5.2高强度螺栓的检查和使用 (61)5.3钢丝绳的检查 (62)5.4倍率变换 (62)5.5一般故障及排除 (64)5.6各部润滑表 (66)5.7维护与保养 (67)六、附图、附表 (69)6.1塔机用轴承明细表 (69)6.2钢丝绳明细表 (69)6.3立塔与拆塔所需工具 (70)6.4附图 (71)6.4.1基础图 (71)6.4.2配重图 (73)概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内各型塔机之长而设计开发的80t.m新型塔机。

1、概述QTZ80塔式起重机是山东百脉建筑机械有限公司充分利用成组技术、组合设计技术及有限元分析技术，以“塔式起重机微机设计平台”为工具，设计的国内最新型的起重运输机械。

该机为水平臂架、小车变幅、上回转液压顶升式起重机。

最大起重量为8t；最大工作幅度为60米时额定起重力矩为800kN·m，该机特点：（1）性能参数及技术指标达到国内领先、国际先进水平，最大工作幅度60米，增加了塔机的工作空间。

（2）整机外形为国际流行形式，美观大方。

（3）工作方式多，使用范围广。

有基础固定、外墙附着两种工作方式，适用于各种不同的施工对象；独立起升高度46.2米，附着高度151.2米。

（4）工作速度高，调速性能好，工作平稳，效率高。

起升机构采用多速绕线电机和单速比减速器，能实现重载低速、轻载高速，最大速度可达86m/min。

小车变幅机构牵引小车在水平臂上变幅，具有良好的安装就位性能。

回转机构采用绕线电机和行星齿轮减速器，配置液力偶合器，承载能力高，启动平稳，工作可靠，具备抗风就位功能。

（5）吊臂采用刚性双拉杆悬挂，刚性好、自重轻、断面小、风阻小、受力均匀、外形美观。

（6）各种安全装置齐全，可保证工作安全可靠。

（7）司机室独立侧置，视野良好，给操作者创造了良好的工作环境。

（8）使用方便维修简单。

该机自重（不含配重、基础及附着装置）44.909t，总装机容量43.7kW，广泛适用于高层饭店、居民住宅、工业建筑等大型建筑工程，是广大建筑企业理想的建筑施工机械。

2. 起重机技术性能2.1技术性能参数表（表一）表一技术性能表2.2配套机构明细表（表二）表二配套机构明细表2.3起重性能表（表三）表三起重特性表60米工作幅度55米工作幅度50米工作幅度1），各部分结构及特点简介如下：3.1 总体布置：起升高度不超过46.2米时采用独立式，大于46.2米时采用附着式。

附着使用时最上一道附着距臂跟铰点自由高度不得大于32米。

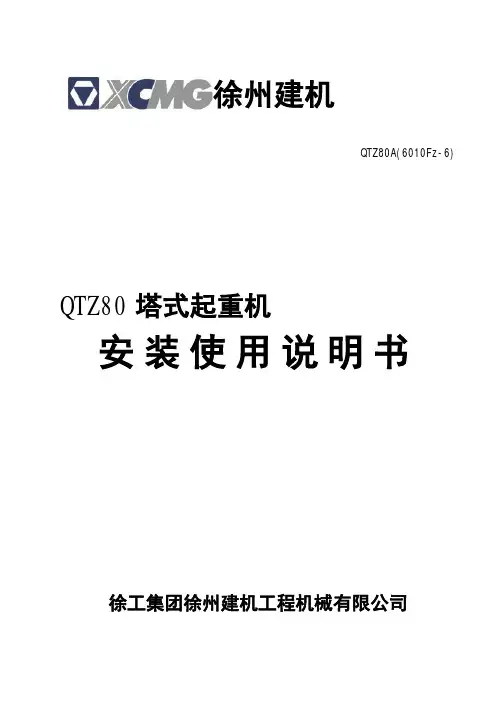

徐州建机QTZ80A(6010Fz-6)QTZ80塔式起重机安装使用说明书徐工集团徐州建机工程机械有限公司前言尊敬的用户：您好！感谢您选用徐州建机工程机械有限公司生产的QTZ80A(6010Fz-6)塔式起重机。

在安装和使用QTZ80A(6010Fz-6)塔机之前，请详细阅读本说明书的有关内容，如您在安装使用过程中遇到问题，请及时与我公司联系。

本说明书中介绍了QTZ80A(6010Fz-6)塔机各部件结构，安装、操作、维护等用户使用所需资料。

在您使用徐州建机生产的QTZ80A(6010Fz-6)塔机之前，请认真阅读该说明书！操作者要特别注意说明书中标注“注意”、“警告”、“危险”的内容。

只有经过严格培训并经考试合格取得相关资质证书的专业操作人员方能操作该塔机！必须严格执行有关的操作说明、相关的法规和行政指令。

忽视任何有关的要求都有可能导致事故和伤害！要特别注意：安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。

当塔机出现故障或已经不能保证可靠的使用时，应立即停止使用该塔机！本说明书(版本号XCMG-TC-20140601)版权属于徐州建机工程机械有限公司，徐工塔机保留更改所有产品设计及规格的权利，如有变更，届时恕不另行通知。

本说明书中可能部分图文与实物略有不符，但是不影响您正常使用，产品状态以实物为准。

时刻谨记：规范操作，安全第一！公司地址：徐州市经济技术开发区徐海路80号公司电话: 0516－83052105符号及其含义：l在操作塔机前，应了解使用说明书中规定的说明和程序。

若有疑问，可求助应急技术服务。

——警告词“危险”表示即将发生的危险状况。

如果不能避免，将导致死亡或重伤。

——警告词“警告”表示潜在的危险状况。

如果不能避免，可能会导致死亡或重伤。

——警告词“注意”表示潜在的危险情况。

如果不能避免，可能导致轻伤或者中度等程度的伤害。

——需要根据要求进行相关检查徐工塔机系列产品为满足市场及客户的增值需求将不断优化和完善，随机文件也会同步更新。

4. 起重机安装用户在安装塔机前应熟读本使用说明书，以便正确迅速安装塔机。

安装塔机时，需一40t以上（或者两台25t）的汽车吊，如能妥善协调各项安装和组装步骤，合理配置塔机安装人员，来往通道及组装现场之间的关系，可将使用汽车吊的时间减到最少。

注意：塔机的安装是一项专业性很强、危险性较大的工作，一定要由国家有关部门认可的资质的专业安装人员来进行此项工作。

4.1 组装注意事项4.1.1 塔机安装工作应在风力小于4级时进行。

4.1.2 负责安装和拆卸起重机的单位应具有省级安检部门颁发的相应资质证书，在起重机的安装与拆卸时须按本说明书规定的要求和顺序进行，由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程，向操作人员交底。

4.1.3 在安装或拆卸过程中，工作人员应戴安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。

4.1.4 注意吊点的选择,根据吊装部件选用长度适当,安全可靠的吊具。

4.1.5 本机各零件之间的连接绳卡、螺栓、螺母、开口销等标准件以及轴端挡板、销轴等必须使用合格产品，或按设计图纸制造的合格零件，不允许随意代用。

4.1.6 安装时，装配好的销轴端部的开口销必须按规定张开。

轴端挡板螺栓，钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。

4.1.7 高强度螺栓被连接表面应清除灰尘、油漆、油迹、锈蚀，不得有油污，应经喷砂或钢丝刷4.2 地基基础本机采用混凝土整体基础，基础重不小于100吨。

地基土质应坚实牢固，地耐力应不小于250kN/m2，砼基础砼强度等级为C35(GB50164-92)，混凝土基础的承载能力不小于3.2表四规定值，混凝土基础表面平面度允差不大于2 mm。

详见基础附图。

4.4.5回转塔身安装4.4.7.2平衡臂平台左右对称共两块，抬起平台至安装位置，用φ20×60带肩锥头销轴和5×45开口销联接固定。

将起升机构安装于平衡臂上，紧固好螺栓4.4.7.3将栏杆插入平台安装孔中，并用10×40销轴和3.2×20开口销联接固定。

塔吊使用说明书QTZ80塔吊使用说明书，6010塔吊，自升塔式起重机一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨·米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4 安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。

（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

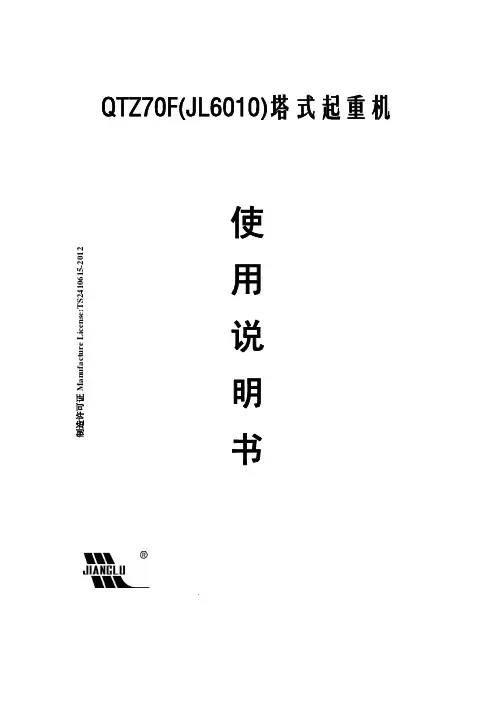

QTZ70F(JL6010)塔式起重机使制造许可证M a n u f a c t u r e L i c e n s e :T S 2410615-2012用 说 明 书江麓机电科技有限公司. JIANGLU ELECTROMECHANICAL SCIENCE & TECHNOLOGY CO.,LTD.致用户：感谢您选购和使用江麓牌塔式起重机！为了使您正确使用与维护该设备，操作使用前请仔细阅读本使用说明书。

塔机第一次安装，本公司免费负责指导，用户应提供安装所需的常规工具、人员及场地。

塔机安装调试过程中，因用户未向本公司咨询，或用户不接受、不尊重本公司的指导和建议而引起的事故，本公司不承担任何责任。

塔机第一次安装，用户应预先准备以下安装塔机所需的工具、人员及场地等；●基础：可参考本使用说明书浇筑轨道基础或固定基础，由用户自行制作；●压重：按使用说明书附图备足；●起重机：根据被安装塔机型号分别选用不同吨位的移动式起重机；●有资质的安装队伍；●有比较空旷的组装及安装场地。

●高强度螺栓安装必须使用力矩扳手按说明书要求力矩进行预紧，力矩扳手由用户自备。

本公司致力于产品的不断创新，产品的某些局部作更改时，恕不另行通知！目录第一篇塔机的安装第一章概述......................................................................................................................Ⅰ.1-1 第二章基础、平衡重、压重..........................................................................................Ⅰ.2-1 第三章塔机安装..............................................................................................................Ⅰ.3-1 第四章塔机顶升加节......................................................................................................Ⅰ.4-1 第五章塔机附着安装......................................................................................................Ⅰ.5-1 第六章塔机的拆卸..........................................................................................................Ⅰ.6-1第二篇塔机的使用第一章塔机机构..............................................................................................................Ⅱ.1-1 第二章电气控制系统......................................................................................................Ⅱ.2-1 第三章塔机安全保护装置..............................................................................................Ⅱ.3-1 第四章塔机安全使用规定..............................................................................................Ⅱ.4-1第三篇塔机的维护保养与维修第一章塔机的保养..........................................................................................................Ⅲ.1-1 第二章塔机的维修..........................................................................................................Ⅲ.2-1QTZ70F(JL6010)塔式起重机第一篇 塔机的安装.目录第一章概述...........................................................................................................................................Ⅰ.1-11.1 塔机特征介绍..........................................................................................................................Ⅰ.1-11.2 整机技术性能参数表..............................................................................................................Ⅰ.1-21.3 起重特性..................................................................................................................................Ⅰ.1-31.4 供电要求..................................................................................................................................Ⅰ.1-41.5 塔机工作形式..........................................................................................................................Ⅰ.1-41.6 塔机外形尺寸........................................................................................................................Ⅰ.1-10 第二章基础、平衡重、压重...............................................................................................................Ⅰ.2-12.1 塔机基础..................................................................................................................................Ⅰ.2-12.2 平衡重....................................................................................................................................Ⅰ.2-112.3 压重........................................................................................................................................Ⅰ.2-13 第三章塔机安装...................................................................................................................................Ⅰ.3-13.1 安装注意事项..........................................................................................................................Ⅰ.3-13.2 整机各部件重量......................................................................................................................Ⅰ.3-23.3 安装步骤..................................................................................................................................Ⅰ.3-43.4 检查和试验............................................................................................................................Ⅰ.3-43 第四章塔机顶升加节...........................................................................................................................Ⅰ.4-14.1顶升前的准备...........................................................................................................................Ⅰ.4-14.2顶升加节的一般原则...............................................................................................................Ⅰ.4-14.3 顶升前塔机的配平..................................................................................................................Ⅰ.4-24.4 顶升作业..................................................................................................................................Ⅰ.4-44.5 加节收尾工作..........................................................................................................................Ⅰ.4-7 第五章塔机附着安装...........................................................................................................................Ⅰ.5-15.1 附着说明..................................................................................................................................Ⅰ.5-15.2 附着架结构..............................................................................................................................Ⅰ.5-35.3 附着点载荷及墙内预埋..........................................................................................................Ⅰ.5-45.4 附着架设置..............................................................................................................................Ⅰ.5-5 第六章塔机的拆卸...............................................................................................................................Ⅰ.6-16.1 拆卸的注意事项......................................................................................................................Ⅰ.6-16.2 拆卸步骤..................................................................................................................................Ⅰ.6-16.3 其他形式塔机的拆塔..............................................................................................................Ⅰ.6-76.4 塔机拆散后的注意事项..........................................................................................................Ⅰ.6-7第一章概述1.1 塔机特征介绍江麓QTZ70F塔式起重机采用三速电机调速技术，满足最新国家各种设计安全标准。

TC6010-6 C2 QTZ80(TC6010-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。

本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。

本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。

如有疑问，请与本公司联系。

出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一.................................................................... 1～7编制：校对：审核：概述TC6010-6塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。

目录特别忠告安全注意事项重要提示1.塔机基础浇注安全注意事项2.塔机的安装（拆卸）安全注意事项3.塔机操作使用安全注意事项说明书正文：1概述 (1)2起重机技术性能 (3)3塔式起重机构造简述 (6)4起重机的安装与拆卸 (15)5塔式起重机附着式工作状态的安装与拆卸 (37)6起重机的使用 (39)7起重机的维护和保养 (41)附表目录 (42)附表一钢丝绳 (42)附表二：各部位润滑表 (43)附表三轴承明细表 (44)附表四行程开关明细表 (44)附表五主要配套件明细表 (45)附表六附图目录 (45)附表七各部件重量表 (46)附：各类基础图配重图电气原理图、接线图特别说明二、塔机的安装（拆卸）安全注意事项2.4起升速度与最大起重量操作档位关系表塔身标准节图3-1塔身节示意图3.1.2爬升架）纵的摆动爬爪，在液压油缸回收活塞以及引进标准节等过程中座位爬升架承托上部结构重量之用图3-2爬升架（套架）塔顶是由角钢组焊承的斜锥体，上端通过拉杆使起重臂与平衡臂保持水平，下端用上支座连接，为了安装吊臂拉杆和平衡拉杆，在塔顶上设有工作台。

图3-3塔顶起重臂（见图3-4）起重臂上弦杆上用无缝钢管，下弦杆上用双角钢拼焊而成。

整个臂架为三角形截面，高1.087为了保证起重臂水平，在起重臂第图3-5平衡臂示意图3.1.6上支座（见图3-6）上支座上部分分别与塔顶、起重臂、平衡臂连接，下部用高强度螺栓与回转支承相连，在支承座两侧安装有回转机构，它下面的小齿轮准企鹅地与回转支承外齿圈齿合，另一面设有回转限位开图3-6上支座图3-7下支座工作机构包括：起升机构、回转机构、小车牵引机构，分别简介如下：起升机构（见图3-8）起升机构对于不同的起吊重量有不同速度，以充分满足施工要求。

QTZ80A（6010）塔式起重机采用了由YZTD250M3-4//8/32,24/24/5.4KW联轴器带动变速箱再驱动卷筒，使卷筒获得三种绳速，根据吊重可选择不同的滑轮倍率，当选用2图3-8起升机构图3-9回转机构3-10）小车牵引机构上载重小车变幅的驱动装置。

重庆升立s6010塔吊说明书篇一：6010塔机使用说明书篇二：塔吊使用说明书35QTZ80塔吊使用说明书QTZ80塔吊使用说明书，6010塔吊，自升塔式；一、概述QTZ80（6010）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60米（也可组装成56米、50米或44 米），额定最大起重为6吨，额定起重力矩80吨2米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4 安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160米。

（独立高度45米，附着高度160米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

6010塔机使用说明书6010型自升式塔式起重机使用说明书共70 页第1页目录0. 概述 31. 起重机技术性能及外观尺寸 5 1.1 整机技术性能 5 1.2 主要外购件及其技术指标 61.3 塔机外观尺寸72. 塔机主要构造及特点8 2.1 总体布局82.2 主要结构及外形尺寸83. 塔机安装15 3.1 塔机安装场地参考位置15 3.2 塔机基础的预埋16 3.3 立塔17 3.3.1 立塔的一般规定和注意事项173.3.2 塔机的安装程序184. 塔机附着325. 塔机的顶升加节34 5.1 顶升前的准备34 5.2 顶升作业34 5.3 顶升过程中的注意事项36TC6010型自升式塔式起重机使用说明书共70 页第2页6. 塔机投入使用前的工作377. 塔机的使用操作38 7.1 塔机安全操作规程38 7.2 电器系统及操作39 7.3 塔机使用操作427.4 塔机使用注意事项438. 塔机的拆除449. 塔机的维修保养46 9.1 例行维修保养469.2 常见故障及排除方法4710. 整机部件清单49 附录一起重钢丝绳倍率变换方法53 附录二塔机安全装置及其调试54 附录三不同臂长时起重特性表60 附录四润滑部位表61 配重图63TC6010型自升式塔式起重机使用说明书共70 页第3页概述TC6010塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式多用途塔机，其主要特点如下：1．该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，吊臂长度完全超过了国内外其它的同类产品，同时根据施工需要，还可变换为55米臂长和50米臂长。

2．整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3．工作方式多样化，适用范围广，该机有基础固定，外墙附着等工作方式，适合各种不同的施工对象，独立式起升高度45米，附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。

图13多功能行程限位器结构图
6.3.2调整步骤：
a.拆开上罩壳。

b.松开M5螺母。

c.根据需要，将被控机构开至指定位置（空载）。

这时控制该机构动作对应的微动开关应瞬时切换。

即：调整对应的调整轴使记忆凸轮压下微动开关触点。

d.拧紧M5螺母。

（螺母一定要拧紧，否则将产生记忆紊乱）。

e.机构应反复空载运行数次，验证记忆位置是否准确。

（有误时重复上述调整）。

f.确认位置符合要求；紧固M5螺母；装上罩壳。

g.机构正常工作后应经常检查记忆控制位置是否变动，以便及时调整。

6.3.3起升高度限位器
起升高度限位器安装在起升机构卷筒支承座轴承盖上，使限位器输入轴和卷筒作同向、同速旋转。

钢丝绳在卷筒上卷绕的长度信号进入限位器，到设定值时,由凸轮轴的凸轮压下微动开关的触头切断起升机构上升电源，上升停止。

图14回转角度限位器结构图。

QTZ80 塔吊使用说明书，6010 塔吊，自升塔式起重机一、概述QTZ80 （6010 ）型自升式塔式起重机是为满足高层建筑施工、设备安装而设计的新型起重运输机械，该机为水平臂架、小车变幅、上回转自升式多用途塔吊，臂长60 米（也可组装成56 米、50米或44 米），额定最大起重为6 吨，额定起重力矩80吨•米，该塔吊主要特点如下：1 本机具有广泛的适应性，它不止能满足中、小城市一般民用建筑需要，也完全能满足大、中城市高、多层民用建筑施工的需要。

同时可用于多层大跨度工业厂房，以及采用滑模施工的高大烟囱和筒仓等塔形建筑的施工。

也可用于港口、货场的装卸作业。

2 安装拆卸方便，采用液压顶升装置来实现增加或减少塔身标准节，使塔吊起升高度能适应建筑物高度的变化。

3 工作速度高、调速性能好、工作平稳、效率高,起升机构基本上实现了重载低速,轻载高速。

小车牵引机构具有两种速度满足工作需要；回转机构设有常开式电磁停止器，使塔吊就位准确，便于安全作业。

4 安全保护装置齐全，灵敏可靠。

该机设有重量限制器、力矩限制器、起升高度限位器、变幅行程限位器和回转角度限位器,起重钢丝绳设有防扭装置,变幅小车上设有防断绳装置及防断轴装置、起升钢丝绳排绳装置、变幅牵引绳张紧装置等，以保塔吊正常工作。

另外，还设有休息平台，护拦等劳动安全保护设施。

5 司机室为独立外置，并采用联动台操纵各机构，宽敞、舒适、安全、操作方便、视野好。

本机以基本高度（独立式）45 米供货，若用户用于高层建筑施工，可增加标准节的数量和附着装置，达到本机最大设计高度160 米。

（独立高度45 米，附着高度160 米均系塔吊的吊钩最大起升高度）本公司保留对产品进行更新、改进的权利。

用户所购产品的某些结构或参数可能与本使用说明书不符，敬请留意，并请与本公司及时联系。

二、塔吊基本型式1 总体布置塔身由标准节组成整体结构，塔身下部通过基础节上的方法兰盘与基础紧密相连，上部通过下接盘、回转支承、上接盘与塔吊回转上部相连。

概述QTZ80（6010）塔式起重机，是按行业标准JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。

该机为水平臂架，小车变幅，上回转自升式塔机，其主要特点如下：1.该机的各项性能参数及技术指标均达到国内领先水平，其中最大工作幅度达60米，起重臂长度完全超过了国内外其它的同类产品，同时根据施工需要，臂长还可变换为55米和50米。

2.整机外型为国际流行式，美观大方，深受广大用户的喜爱。

3.有多种工作方式，适用范围广，该机有固定式基础，外墙附着式等工作方式，适合各种不同的施工对象，独立式最大起升高度45米。

附着式是在独立式的基础上，增加塔身标准节和附着装置，起升高度可达150米（特殊订货最大起升高度可达200米）。

4.塔机工作速度快、高速性能好、工作平稳、效率高，起升机构基本上实现了重载低速，轻载高速。

小车变幅机构具有两种速度满足工作需要；回转机构设有常开式停止器，使塔机就位准确，便于安全作业。

5.塔机安全保护装置齐全，配置有起重量限制器、力矩限制器、高度限位器、回转限位器、小车防断绳装置，防断轴装置及回转、变幅机构的制动器等安全装置，且均为机械式或机电一体化产品，灵敏可靠，能适应于恶劣的施工环境，确保塔机工作的安全可靠，同时还设有休息平台，护栏等劳动安全保护设施，以保障塔机装拆、检修及司机上下通行时的人身安全。

6.司机室独立外置，视野好，内部空间大，操作舒适、安全。

为操作者提供了良好的工作环境。

司机通过先进的联动台操作各机构动作，操作容易，维修简单。

7.本产品的设计完全符合或优于有关国家标准。

基于以上特点，它既能满足中、小城市一般民用建筑需要，又能满足适用于大、中城市高层或超高层建筑物或构筑物的需要，同时也可用于桥梁、水利工程、大跨度工业厂房以及采用滑模法施工的高大烟囱等大型建筑工程，对港口、货场的装卸作业也能适用。

1．起重机技术性能及外观尺寸1．1 整机技术性能（见下表1）表11．2 主要外购件及其技术指标（见下表2）QTZ80（6010）塔式起重机使用说明书2．塔机主要构造及特点2．1 总体布置2．1．1 独立式起升高度40米（最高为45米），可采用二倍率或四倍率钢丝绳起升，塔身下部通过基础节与基础相连，上部通过上支座及回转支承与上塔身相连，司机室侧置于支座上，前方是起重臂，后方是平衡臂，起升机构设在平衡臂尾部，回转机构对称置于上支座侧边，变幅小车由变幅机构牵引，沿臂架来回运动，起重臂、平衡臂均用刚性拉杆与塔身连接。

山西晋塔6010说明书
1、在爬塔吊之前，首先检查塔吊下面的电源开关是否开启，总控制电箱以及塔吊专用分电箱是否安全通电。

2、爬塔吊过程中，注意攀爬安全，双手一定要抓稳，双脚一定踩实。

千万不可单手攀爬，不可东张西望。

另外，攀爬塔吊危险性太高，切记戴上防滑手套及穿防滑鞋。

3、进入驾驶室之后，先检查各个控制开关有无异常，各机械部件是否牢固，各处电路电源是否正常安全，座椅是否紧固结实，观察玻璃是否干净透明，有无其他安全隐患，同时，注意观察周围环境，在作业范围之内是否有高压线和其他塔吊、通信塔等有妨碍的超高物体。

4、合上控制电源，按下操作台上的启动按钮。

看是否有警讯报警，如果一切正常，按下响铃，提示下方人员操作开始。
