概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内外各型塔机之长而设计开发的80t.m新型塔机。
该机具有广泛的适应性，既能满足高层建筑施工，也可用于多层、大跨度工业厂房和采用滑模施工的高大烟囱和筒仓、公路、铁路桥墩等建筑施工。
该塔机为水平臂架、小车变幅、上回转自升式塔式起重机，该机的特点是起重量大，工作幅盖面广，吊臂长度可以根据施工现场的情况组合为42m、48.5m、55m、60m四种臂长，平衡臂回转半径较小（12.65m），安装使用方便，起升高度高，起升速度合理；各种性能参数优异，达到或超过JG/T5037-93《塔式起重机分类》的规定，是一种性能优异、适应性强、施工效率高的新型塔式起重机。
该机具有下列特点：1.基本形式为独立式和附着式两种，可根据用户需要变更为压重式、行走式、内爬式塔式起重机。
独立式起升高度为42m，附着式是在独立式的基础上增加塔身标准节和附着装置而实现，起升高度可达160m。
2.吊臂采用双拉杆结构，吊臂最大幅度为60m，用户可根据不同的施工要求组合为60m、55m、48.5m、42m四种工作幅度。
3.起升机构采用双速绕线电机、涡流制动器调整起升机构的速度，满足使用时各种不同的起升速度及最低稳定速度。
4.回转机构采用行星减速双回转机构，绕线电机通过液力偶合器传动，可正反转起动，就位平稳无冲击。
内置24V直流电磁盘式制动器，结构简单，定位平稳可靠。
5.小车牵引机构采用行星齿轮减速器，双速电机驱动，具有二种牵引速度。
6.采用联动控制台操作，简单轻便，舒适可靠7.安全保护装置齐全。
设有起重量限制器、力矩限制器、高度限位器、幅度限位器和回转限位器以确保塔机安全正常工作。
一、塔机技术性能1.整机性能整机性能表2.起重特性表60米臂长（四倍率）起重特性表60米臂长（二倍率）起重特性表55米臂长（四倍率）起重特性表55米臂长（二倍率）起重特性表48.5米臂长（四倍率）起重特性表48.5米臂长（二倍率）起重特性表42米臂长（四倍率）起重特性表42米臂长（二倍率）起重特性表3.起重特性曲线图1－1 起重载荷曲线图4.主要部件及技术性能主要技术数据5.EC6010塔机使用尺寸二、塔机结构及特点2.1.总体布置2.1.1 独立式（起升高度42米）塔身由型钢及钢管组成整体结构。
致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意”及斜体带下划线的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知，如有疑问，请与本公司联系。
目录概述 (1)一、塔机技术性能 (2)1.整机性能 (2)2.起重特性表 (2)3.起重特性曲线 (4)4.主要部件及技术性能 (5)5.EC5513塔机使用尺寸 (6)二、塔机结构及特点 (7)2.1总体布置 (7)2.1.1独立式 (7)2.1.2附着式 (7)2.2金属结构 (8)2.2.1地锚 (8)2.2.2基础节 (9)2.2.3标准节 (9)2.2.4爬升套架 (9)2.2.5下支座 (10)2.2.6上支座 (11)2.2.7回转塔身 (11)2.2.8吊臂 (11)2.2.9塔顶 (13)2.2.10平衡臂 (14)2.2.11附着装置 (14)2.3工作机构 (15)2.3.1起升机构 (15)2.3.2回转机构 (15)2.3.3变幅机构 (16)2.3.4顶升机构 (16)三、塔机的安装和拆卸 (19)3.1安装的一般规定 (19)3.2各组件重量及吊装高度 (19)3.3安装前的准备工作 (20)3.4基础及要求 (21)3.5配重及要求 (23)3.6立塔 (24)3.6.1安装基础节 (24)3.6.2吊装爬升套架 (26)3.6.3吊装回转塔身 (27)3.6.4吊装塔顶 (28)3.6.5吊装平衡臂 (29)3.6.6接通电源 (29)3.6.7吊装一块配重 (30)3.6.8吊装吊臂 (30)3.6.9吊装剩余配重 (35)3.6.10穿绕起升钢丝绳 (35)3.6.11接通电源及试运转 (36)3.6.12顶升加节 (37)3.7塔机附着安装 (43)3.8拆卸 (45)3.8.1拆塔前的准备 (45)3.8.2拆塔 (46)3.9塔机拆散后的注意事项 (51)四、塔机安装后的检查与调试 (52)4.1安装后的检查项目 (52)4.2调试 (53)4.3运转调试 (53)4.4制动器的调整 (53)4.5限位器的调试 (55)4.6起重量限制器的调试 (57)4.7起重力矩限制器的调试 (57)五、塔机的使用维护保养 (59)5.1安全操作规程 (59)5.2高强度螺栓的检查和使用 (61)5.3钢丝绳的检查 (62)5.4倍率变换 (62)5.5一般故障及排除 (64)5.6各部润滑表 (66)5.7维护与保养 (67)六、附图、附表 (69)6.1塔机用轴承明细表 (69)6.2钢丝绳明细表 (69)6.3立塔与拆塔所需工具 (70)6.4附图 (71)6.4.1基础图 (71)6.4.2配重图 (73)概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内各型塔机之长而设计开发的80t.m新型塔机。
建设工程起重机械安装拆卸施工方案机械名称：塔式起重机工程名称：金盘花园工程地址：海口市金盘工业开发区型号：QTZ6010 QTZ63使用单位（章）：施工方案编制与审核会签安装单位（章）监理单位（章）编制人（签名）日期：项目总监（签名）日期：技术负责人审批（签名）日期：使用单位技术负责人（签名）日期：目录一、工程概况 (2)二、塔机部件重量及最大外形尺寸 (2)三、塔机安装前的准备工作 (4)四、施工作业的安全技术措施 (5)五、塔机安装人员组织及岗位职责与施工设备、机具 (6)六、塔机的安装程序 (7)七、塔机的顶升加节 (10)八、塔机附墙 (12)九、塔机拆除 (14)十、自检工作 (14)十一、安装作业工期 (14)十二、应急措施： (14)塔吊安装方案一、工程概况：由海南第六建设工程公司公司承建的金盘花园项目，位于：海口市金盘工业开发区，建设三横路中段东侧，本工程由2栋塔楼和地下室组成；地上30层，地下2层，其中地上1-3层为商业楼。
项目总建筑面积47418.56m2；其中地下建筑面积14610.60m2，地上建筑面积32807.96m2。
建筑高度99.90m。
本工程计划安装京龙QTZ6010外爬塔吊 1 台；安装京龙QTZ63外爬塔吊 1 台。
QTZ6010塔吊独立式最大起升高度为 45 m，QTZ63塔吊独立式最大起升高度为 40 m，，附着式最大起升高度150米，塔吊首次安装高度为 25 米，塔吊最大起重量为 3 t，最大幅度起重量为 1 t，起重臂最大幅度为60 m。
由于两台塔机的安装工艺完全相同，现以QTZ6010型塔机为例详细阐述安装过程。
二、塔机部件最大外形尺寸及重量名称最低吊装高度m 重量 (kg) 备注基础节0.3 140*4过渡节 3.1 985标准节8.7 985*2套架15.3 4000下支座10 1590回转支承10 300上支座10 1150回转机构10 300*2回转塔身12.2 911司机室12.2 350塔帽19 1600平衡臂13 2090平衡拉杆13 310起升机构13 1900两块平衡重16.5 2850*2吊臂13.5 4985 56m 4595 50m4060 44m 吊臂拉杆1168小车225变幅机构350剩余的配重16.5 2850*2+1500*2 56m 2850*2+1500 50m 2850*2 44m三、塔机安装前的准备工作：1)施工现场必须在塔机安装前将运输的道路和安装场地平整、夯实，并留有足够的空间。
QTZ70F(JL6010)塔式起重机使制造许可证M a n u f a c t u r e L i c e n s e :T S 2410615-2012用 说 明 书江麓机电科技有限公司. JIANGLU ELECTROMECHANICAL SCIENCE & TECHNOLOGY CO.,LTD.致用户：感谢您选购和使用江麓牌塔式起重机！为了使您正确使用与维护该设备，操作使用前请仔细阅读本使用说明书。
塔机第一次安装，本公司免费负责指导，用户应提供安装所需的常规工具、人员及场地。
塔机安装调试过程中，因用户未向本公司咨询，或用户不接受、不尊重本公司的指导和建议而引起的事故，本公司不承担任何责任。
塔机第一次安装，用户应预先准备以下安装塔机所需的工具、人员及场地等；●基础：可参考本使用说明书浇筑轨道基础或固定基础，由用户自行制作；●压重：按使用说明书附图备足；●起重机：根据被安装塔机型号分别选用不同吨位的移动式起重机；●有资质的安装队伍；●有比较空旷的组装及安装场地。
●高强度螺栓安装必须使用力矩扳手按说明书要求力矩进行预紧，力矩扳手由用户自备。
本公司致力于产品的不断创新，产品的某些局部作更改时，恕不另行通知！目录第一篇塔机的安装第一章概述......................................................................................................................Ⅰ.1-1 第二章基础、平衡重、压重..........................................................................................Ⅰ.2-1 第三章塔机安装..............................................................................................................Ⅰ.3-1 第四章塔机顶升加节......................................................................................................Ⅰ.4-1 第五章塔机附着安装......................................................................................................Ⅰ.5-1 第六章塔机的拆卸..........................................................................................................Ⅰ.6-1第二篇塔机的使用第一章塔机机构..............................................................................................................Ⅱ.1-1 第二章电气控制系统......................................................................................................Ⅱ.2-1 第三章塔机安全保护装置..............................................................................................Ⅱ.3-1 第四章塔机安全使用规定..............................................................................................Ⅱ.4-1第三篇塔机的维护保养与维修第一章塔机的保养..........................................................................................................Ⅲ.1-1 第二章塔机的维修..........................................................................................................Ⅲ.2-1QTZ70F(JL6010)塔式起重机第一篇 塔机的安装.目录第一章概述...........................................................................................................................................Ⅰ.1-11.1 塔机特征介绍..........................................................................................................................Ⅰ.1-11.2 整机技术性能参数表..............................................................................................................Ⅰ.1-21.3 起重特性..................................................................................................................................Ⅰ.1-31.4 供电要求..................................................................................................................................Ⅰ.1-41.5 塔机工作形式..........................................................................................................................Ⅰ.1-41.6 塔机外形尺寸........................................................................................................................Ⅰ.1-10 第二章基础、平衡重、压重...............................................................................................................Ⅰ.2-12.1 塔机基础..................................................................................................................................Ⅰ.2-12.2 平衡重....................................................................................................................................Ⅰ.2-112.3 压重........................................................................................................................................Ⅰ.2-13 第三章塔机安装...................................................................................................................................Ⅰ.3-13.1 安装注意事项..........................................................................................................................Ⅰ.3-13.2 整机各部件重量......................................................................................................................Ⅰ.3-23.3 安装步骤..................................................................................................................................Ⅰ.3-43.4 检查和试验............................................................................................................................Ⅰ.3-43 第四章塔机顶升加节...........................................................................................................................Ⅰ.4-14.1顶升前的准备...........................................................................................................................Ⅰ.4-14.2顶升加节的一般原则...............................................................................................................Ⅰ.4-14.3 顶升前塔机的配平..................................................................................................................Ⅰ.4-24.4 顶升作业..................................................................................................................................Ⅰ.4-44.5 加节收尾工作..........................................................................................................................Ⅰ.4-7 第五章塔机附着安装...........................................................................................................................Ⅰ.5-15.1 附着说明..................................................................................................................................Ⅰ.5-15.2 附着架结构..............................................................................................................................Ⅰ.5-35.3 附着点载荷及墙内预埋..........................................................................................................Ⅰ.5-45.4 附着架设置..............................................................................................................................Ⅰ.5-5 第六章塔机的拆卸...............................................................................................................................Ⅰ.6-16.1 拆卸的注意事项......................................................................................................................Ⅰ.6-16.2 拆卸步骤..................................................................................................................................Ⅰ.6-16.3 其他形式塔机的拆塔..............................................................................................................Ⅰ.6-76.4 塔机拆散后的注意事项..........................................................................................................Ⅰ.6-7第一章概述1.1 塔机特征介绍江麓QTZ70F塔式起重机采用三速电机调速技术，满足最新国家各种设计安全标准。
一、工程概况该工程位于该工程主建建筑为框架结构，根据施工生产的需要施工平面图二、安装现场环境条件及安装位置平面图和立面图1. 安装现场条件（详见图1）安装现场宽敞，能容纳移动式汽车吊自由进出作业。
2. 基础和附着装置的设置详图（详见图2）3. 电源的设置（详见图1）4. 安装位置平面图和立面图（详见图1、图2）塔基中心线距建序号建筑物宽度a 建筑物长度b 塔机截面c筑物d尺寸三、QTZ80塔机基本技术参数1、额定起重力矩800KN.m2、最大额定起重量6t3、有效工作幅度60m4、最大幅度额定起重量 1.0t5、起升速度80/40m/min；40/20m/min6、变幅速度20/40m/min7、回转速度0.62r/min四、方案编制依据国家标准GB/9462塔式起重机技术条件GB/5144塔式起重机安全规程GB6067起重机械安全规程GB5082起重吊运指挥信号GB5972起重机械用钢丝绳检验和报废实用规范五、基础施工塔机的现场定位由机械用方会同厂技术人员根据现场实际施工需要和塔机的安装实用规范规定，方便塔机进出场及安装拆卸。
1、本机采用钢筋混凝土固定基础，根据地质报告，地质承载力大于2KG/CM2平方及塔机基础施工图施工，能满足塔机基础设计要求（技术要求见基础图）2、主要吊装部件的质量（见附表1）3、吊点位置部件名称吊点尺寸（mm）起重臂前吊点43095后吊点13885平衡臂10750六、施工队伍和设备选用姓名岗位特种作业操作资格证证书编号1、施工人员配置：2、安装辅助设备的型号及性能：（见附表2）3、吊索具和专用工具（见附表3）七、安装工艺程序1、主要施工方法及工作要求：（1）安装前准备，清点零部件，做好清点手续。
（2）工地调查。
（3）基础复查：水平仪测出水平误差，钢卷尺量出地脚螺栓位置误差。
2、底架安装工艺用QY50T汽车吊将已组装在一起的基础节置于混凝土上，找正后用螺母紧固地脚螺栓，将基础节紧固牢靠；用水平仪测平，四各支座水平平面度≤1.5mm。
TC6010-6 C2 QTZ80(TC6010-6)塔式起重机使用说明书致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意：”的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
出厂日期：目录概述............................................................................ 0-1～0-8第一篇塔机的安装第一章立塔.......................................................... 1.1-1～1.1-32 第二章拆塔.......................................................... 1.2-1～1.2-3 第二篇塔机的使用与维护第一章塔机安全操作规程.................................... 2.1-1～2.1-3 第二章机构及电气操作........................................ 2.2-1～2.2-5 第三章安全保护装置.......................................... 2.3-1～2.3-4 第四章保养与维修............................................... 2.4-1～2.4-4 附录一.................................................................... 1～7编制：校对：审核：概述TC6010-6塔式起重机,是长沙中联重工科技发展股份有限公司按JG/T5037-93《塔式起重机分类》设计的。
建筑行业塔式起重机操作说明书一、起重机介绍塔式起重机是建筑行业常用的重型起重设备，广泛应用于高层建筑、桥梁、电力设施等工程项目。
本操作说明书旨在详细介绍塔式起重机的操作步骤和注意事项，以确保操作人员的安全和顺利完成各项工作任务。
二、操作前准备1. 安全检查在进行任何操作之前，操作人员必须仔细检查塔式起重机的各个部位是否完好无损，特别是主要构件和关键连接部分。
同时，检查起重机的液压、电气系统是否正常工作。
2. 现场准备确保工程现场平稳、结实，并且没有任何可能对起重机操作造成危险的障碍物。
同时，查看气象预报和气象条件，确保天气状况适宜操作，如有恶劣天气则暂停操作。
三、操作步骤1. 启动起重机按照机器操作手册中的指示，启动塔式起重机。
确保各种仪表和指示灯工作正常，并根据传感器和安全装置的信号进行操作。
2. 操作示意根据工程要求和操作指导，将塔式起重机的各个部位（如起重臂、行走系统等）移动到指定位置，并进行固定。
注意遵循正确的塔式起重机操作手势，确保起重动作平稳、准确。
3. 进行起重操作a) 通知相关工作人员保持安全距离，确保起重过程不会伤及任何人员和设备。
b) 根据工程需求和负荷情况，使用正确的吊具，确保起重物与吊具之间有良好的连接和固定。
4. 结束操作完成起重任务后，必须进行以下步骤：a) 把塔式起重机的各个部件移回初始位置，并进行固定。
b) 将起重机的电源和液压系统关闭。
c) 对起重机进行日常维护和保养，以确保下次操作时设备正常运行。
四、注意事项1. 安全第一操作人员必须始终保持高度的安全意识，严格遵守工地的安全规定和操作手册中的操作流程。
在任何情况下，安全应被视为最高优先事项。
2. 专业培训操作塔式起重机需要经过专业培训和资格证书的认证。
未经培训和资质认证的人员禁止进行操作，以避免事故发生和财产损失。
3. 载荷控制操作人员应熟悉起重机的额定负荷能力，并严格按照要求控制起重物的重量和位置。
超载操作是非常危险且有损设备寿命的行为，必须严格避免。

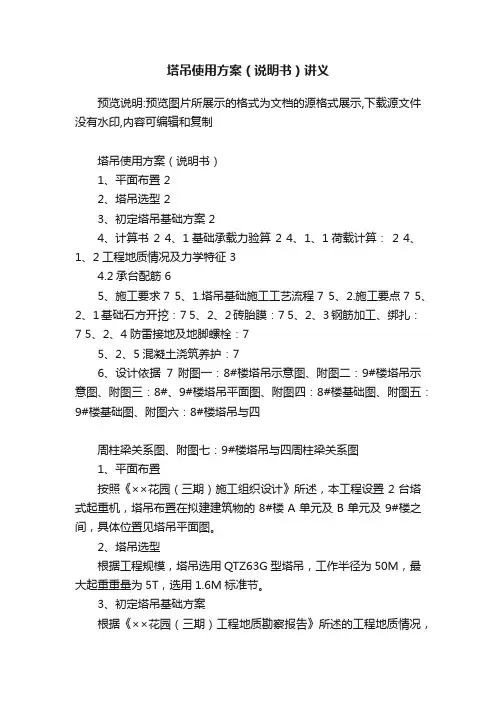

塔吊使用方案（说明书）讲义预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制塔吊使用方案（说明书）1、平面布置 22、塔吊选型 23、初定塔吊基础方案 24、计算书 2 4、1基础承载力验算 2 4、1、1荷载计算： 2 4、1、2工程地质情况及力学特征 34.2承台配筋 65、施工要求7 5、1.塔吊基础施工工艺流程7 5、2.施工要点7 5、2、1基础石方开挖：7 5、2、2砖胎膜：7 5、2、3钢筋加工、绑扎：7 5、2、4防雷接地及地脚螺栓：75、2、5混凝土浇筑养护：76、设计依据7 附图一：8#楼塔吊示意图、附图二：9#楼塔吊示意图、附图三：8#、9#楼塔吊平面图、附图四：8#楼基础图、附图五：9#楼基础图、附图六：8#楼塔吊与四周柱梁关系图、附图七：9#楼塔吊与四周柱梁关系图1、平面布置按照《××花园（三期）施工组织设计》所述，本工程设置2台塔式起重机，塔吊布置在拟建建筑物的8#楼A单元及B单元及9#楼之间，具体位置见塔吊平面图。
2、塔吊选型根据工程规模，塔吊选用QTZ63G型塔吊，工作半径为50M，最大起重重量为5T，选用1.6M标准节。
3、初定塔吊基础方案根据《××花园（三期）工程地质勘察报告》所述的工程地质情况，塔吊基础所处位置土石方较好，可以直接承受塔吊及基础产生的荷载，本工程拟直接在地基持力层设置塔吊承台，承台混凝土标号为C35,根据塔吊使用说明书承台基础为4000×4000×1800。
4、计算书4、1基础承载力验算4、1、1荷载计算：1、地基承受荷载标准值①塔吊吊钩高度H及塔身自重8#楼建筑总高度65m、9#楼建筑总高度78.9 m，取最大值为78.9 m,塔吊承台面标高约为-8.75m，基础高1800，塔吊标准节为2m，需标准节为1+40+1，按照塔吊使用说明书工作状态时：②塔吊自重40×0.4t+29t=45t③承台自重为：1.8×4×4×2.5=72t④活荷载：为最大起吊重量5t2、地基承受荷载设计值Rmax=（45+72）×1.2+5×1.4=147.4t=147.4KN4、1、2工程地质情况及力学特征根据工程地质报告9#楼塔吊位于勘探点ZK109\\123边，塔吊基础埋深1.8m，此处全为石灰岩。

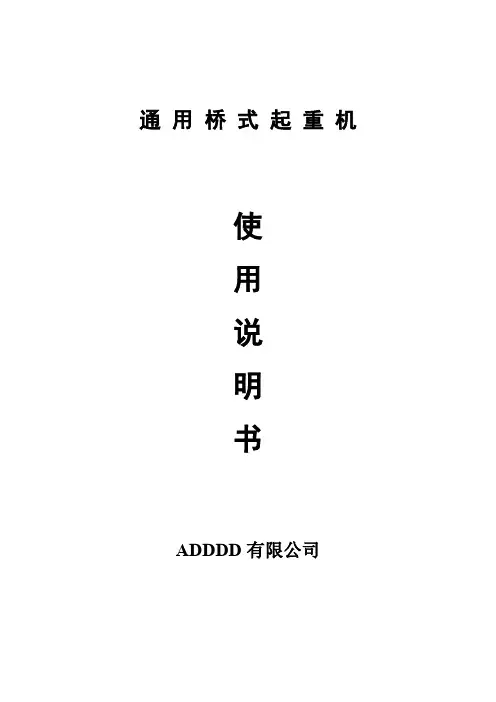

通用桥式起重机使用说明书ADDDD有限公司目录一、用途---------------------------------------------------3二、技术特性和主要参数----------------------------3三、结构概述--------------------------------------------3四、电气系统--------------------------------------------5五、安装、调试和运行-------------------------------6六、起重机的维护保养与润滑---------------------7七、起重机常见故障及处理------------------------16八、起重机的使用须知------------------------------23一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。
它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。
本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。
一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。
二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。
A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。
致用户感谢您选购和使用本公司的塔式起重机！为了使您正确使用与维护该设备，操作前敬请仔细阅读本使用说明书，并妥善保管，以备查询。
本使用说明书中标有“注意”及斜体带下划线的语句，涉及到施工的安全，敬请注意。
本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知，如有疑问，请与本公司联系。
目录概述 (1)一、塔机技术性能 (2)1.整机性能 (2)2.起重特性表 (2)3.起重特性曲线 (4)4.主要部件及技术性能 (5)5.EC5513塔机使用尺寸 (6)二、塔机结构及特点 (7)2.1总体布置 (7)2.1.1独立式 (7)2.1.2附着式 (7)2.2金属结构 (8)2.2.1地锚 (8)2.2.2基础节 (9)2.2.3标准节 (9)2.2.4爬升套架 (9)2.2.5下支座 (10)2.2.6上支座 (11)2.2.7回转塔身 (11)2.2.8吊臂 (11)2.2.9塔顶 (13)2.2.10平衡臂 (14)2.2.11附着装置 (14)2.3工作机构 (15)2.3.1起升机构 (15)2.3.2回转机构 (15)2.3.3变幅机构 (16)2.3.4顶升机构 (16)三、塔机的安装和拆卸 (19)3.1安装的一般规定 (19)3.2各组件重量及吊装高度 (19)3.3安装前的准备工作 (20)3.4基础及要求 (21)3.5配重及要求 (23)3.6立塔 (24)3.6.1安装基础节 (24)3.6.2吊装爬升套架 (26)3.6.3吊装回转塔身 (27)3.6.4吊装塔顶 (28)3.6.5吊装平衡臂 (29)3.6.6接通电源 (29)3.6.7吊装一块配重 (30)3.6.8吊装吊臂 (30)3.6.9吊装剩余配重 (35)3.6.10穿绕起升钢丝绳 (35)3.6.11接通电源及试运转 (36)3.6.12顶升加节 (37)3.7塔机附着安装 (43)3.8拆卸 (45)3.8.1拆塔前的准备 (45)3.8.2拆塔 (46)3.9塔机拆散后的注意事项 (51)四、塔机安装后的检查与调试 (52)4.1安装后的检查项目 (52)4.2调试 (53)4.3运转调试 (53)4.4制动器的调整 (53)4.5限位器的调试 (55)4.6起重量限制器的调试 (57)4.7起重力矩限制器的调试 (57)五、塔机的使用维护保养 (59)5.1安全操作规程 (59)5.2高强度螺栓的检查和使用 (61)5.3钢丝绳的检查 (62)5.4倍率变换 (62)5.5一般故障及排除 (64)5.6各部润滑表 (66)5.7维护与保养 (67)六、附图、附表 (69)6.1塔机用轴承明细表 (69)6.2钢丝绳明细表 (69)6.3立塔与拆塔所需工具 (70)6.4附图 (71)6.4.1基础图 (71)6.4.2配重图 (73)概述EC6010塔式起重机是我公司严格按照GB/T13752－92《塔式起重机设计规范》、GB/T5031-2008《塔式起重机》、GB5144-2006《塔式起重机安全规程》，在广泛吸收国内各型塔机之长而设计开发的80t.m新型塔机。
该机具有广泛的适应性，既能满足高层建筑施工，也可用于多层、大跨度工业厂房和采用滑模施工的高大烟囱和筒仓、公路、铁路桥墩等建筑施工。
该塔机为水平臂架、小车变幅、上回转自升式塔式起重机，该机的特点是起重量大，工作幅盖面广，吊臂长度可以根据施工现场的情况组合为42m、48.5m、55m、60m四种臂长，平衡臂回转半径较小（12.65m），安装使用方便，起升高度高，起升速度合理；各种性能参数优异，达到或超过JG/T5037-93《塔式起重机分类》的规定，是一种性能优异、适应性强、施工效率高的新型塔式起重机。
该机具有下列特点：1.基本形式为独立式和附着式两种，可根据用户需要变更为压重式、行走式、内爬式塔式起重机。
独立式起升高度为42m，附着式是在独立式的基础上增加塔身标准节和附着装置而实现，起升高度可达160m。
2.吊臂采用双拉杆结构，吊臂最大幅度为60m，用户可根据不同的施工要求组合为60m、55m、48.5m、42m三种工作幅度。
3.起升机构采用双速绕线电机、涡流制动器调整起升机构的速度，满足使用时各种不同的起升速度及最低稳定速度。
4.回转机构采用行星减速双回转机构，绕线电机通过液力偶合器传动，可正反转起动，就位平稳无冲击。
内置24V直流电磁盘式制动器，结构简单，定位平稳可靠。
5.小车牵引机构采用行星齿轮减速器，双速电机驱动，具有二种牵引速度。
6.采用联动控制台操作，简单轻便，舒适可靠7.安全保护装置齐全。
设有起重量限制器、力矩限制器、高度限位器、幅度限位器和回转限位器以确保塔机安全正常工作。
一、塔机技术性能1.整机性能整机性能表2.起重特性表60米臂长（四倍率）起重特性表60米臂长（二倍率）起重特性表55米臂长（四倍率）起重特性表55米臂长（二倍率）起重特性表48.5米臂长（四倍率）起重特性表48.5米臂长（二倍率）起重特性表42米臂长（四倍率）起重特性表42米臂长（二倍率）起重特性表3.起重特性曲线图1－1 起重载荷曲线图4.主要部件及技术性能主要技术数据5.EC6010塔机使用尺寸二、塔机结构及特点2.1.总体布置2.1.1 独立式（起升高度42米）塔身由型钢及钢管组成整体结构。
塔身下部通过地锚与基础相连，上部通过下支座及回转支承与回转塔身及塔帽相连，司机室侧置于回转塔身上，前方是吊臂，后方是平衡臂。
起升机构设在平衡臂尾部。
回转机构置于回转塔身侧边。
起重小车由变幅机构牵引，沿臂架来回运动。
吊臂、平衡臂均用刚性拉杆与塔顶相连。
在下支座下端是爬升套架，围在塔身周围。
塔机视施工的需要，由顶升机构可顶起塔机上部结构，加进标准节，以升高塔机的高度。
（参看图2－1）1固定基础；2塔身；3爬升套架；4下支座；5回转机构；6 回转塔身；7司机室平台； 8配重； 9起升机构；10平衡臂；11平衡臂拉杆；12电控系统；13塔顶；14 司机室；15变幅机构；16；吊臂拉杆17吊臂；18起重小车；19吊钩图2－1 独立式塔机安装示意图2.1.2 附着式（最大起升高度160米）附着式的结构布置与独立式相同，此时为提高塔机的稳定性和刚度，在塔身全高内设置附着装置（参看图2－2）。
较为理想的形式是塔机中心线距建筑的距离为≤4m，各种不同塔身高度附着装置之间的距离尺寸参看章节3.7。
图2－2 附着式塔机安装示意图2.2.金属结构金属结构主要包括：地锚、塔身基础节、标准节、爬升套架、下支座、回转塔身、吊臂、平衡臂、塔顶及附着装置等。
2.2.1 地锚地锚由主弦杆与角钢、钢板等组焊而成，顶部焊有与基础节相对应的连接套，以便与基础节相连接。
2.2.2 基础节基础节是由主弦杆与方形钢管焊接而成的整体框架结构。
上下端用M33×375的10.9级高强度螺栓与标准节及地锚相连。
2.2.3 标准节标准节结构如下图所示，（参看图2－3）。
图2－3 标准节示意图2.2.4 爬升套架爬升套架是实现塔机升高及降低的重要构件。
爬升套架由套架、两层安装工作平台、顶升液压系统等组成。
套架套在塔身外部，上端与下支座相联，为方便顶升安装标准节，设有两层工作平台。
爬升套架内侧设有8个滚轮，支撑在塔身主弦杆外侧。
顶升油缸上部铰接在套架顶升横梁上，下部铰接在顶升横梁上。
在套架的中部设有两个自动翻转的支承板，供顶升油缸换踏步使用。
（参看图2－4）图2－4 爬升套架示意图2.2.5 下支座下支座为板壳结构，下支座通过8个连接套用10.9级M33×375的高强度螺栓与塔身标准节相连接。
回转支承外齿圈通过止口及高强度螺栓与下支座上平面连接。
（参看图2－5）。
图2－5 下支座示意图2.2.6回转塔身回转塔身上部为格构结构，下部为箱形结构。
上部端面的一侧焊有与吊臂相连的两组耳板，耳板间的中心距为1236mm，与其相对应的另一侧也焊有两组耳板，用于与平衡臂相连。
上支座上端与塔顶相连，下端与回转支承相连，通过回转支承与下支座连成一体，其两侧有两个圆孔，供安装回转机构之用。
2.2.7 回转机构回转塔身、下支座、回转支承、回转机构组合在一起称为回转机构总成，（参看图2－6）。
图2－6 回转机构示意图2.2.8吊臂吊臂横截面为等腰三角形，吊臂最大长度为60米，共分十节，在第三、第七节臂的上弦杆设有两个拉杆吊点。
各节吊臂之间以及臂根与回转塔身之间均用销轴连接，便于装拆运输。
吊臂端部和根部设有缓冲装置，并在变幅机构上设有最大、最小幅度限位器。
使起重小车（载重或空载时）到最大、最小幅度时均能自动停车。
变幅机构安装在吊臂第一节臂的支架上，由牵引钢丝绳连接于起重小车的前后两端，牵引起重小车沿着臂架前后往返运行。
吊臂组装时，必须严格按照吊臂的顺序号标记组装，不允许错位或随意组装，吊臂总长为60米，根据施工要求也可以组装成55米、48.5米、42米。
各种臂长的吊臂拉杆吊点位置不变。
各种臂长的组装顺序为：60米臂长，组装序号为：①+②+③+④+⑤+⑥+⑦+⑧+⑨+⑩55米臂长，组装序号为：①+②+③+④+⑤+⑥+⑦+⑧+⑩（减少第⑨节臂）48.5米臂长，组装序号为：①+②+③+④+⑤+⑥+⑦+⑩（减少第⑧、⑨节臂）42米臂长，组装序号为：①+②+③+④+⑤+⑦+⑩（减少第⑥、⑧、⑨节臂）吊臂上、下弦杆销轴均是专用特制零件，用户不得随意代换；如图2－7 吊臂销轴示意图2.2.9 塔顶塔顶为四棱锥形结构。
主要由塔顶钢结构、爬梯、平台、吊臂拉板、平衡臂拉板等组成。
顶部装有两个定滑轮，供安装吊臂拉杆时作为起升绳过轮用。
爬梯安装在塔顶架的后部。
塔顶通过四个销轴与回转塔身相连。
安装人员可以通过爬梯到塔顶顶部的平台，连接吊臂拉板与吊臂拉杆、平衡臂拉板与平衡臂拉杆。
（参看图2－8）图2－8 塔顶示意图2.2.10 平衡臂平衡臂由工字钢及角钢组焊而成的片状结构。
分两节，用销轴连接。
平衡臂上设有栏杆及过道，全长设有人行通道，三面围有栏杆。
平衡臂的一端用两根销轴与回转塔身相连，另一端则用两根组合刚性拉杆同塔顶相连。
尾部装有平衡重和起升机构。
起升机构的电阻箱、回转机构的电阻箱和电气控制箱是布置在靠近根部。
起升机构本身有其独立的底架，用四根销轴固定在平衡臂上。
（参看图2－9）图2－9 平衡臂示意图2.2.11 附着装置附着装置详见章节3.7，我公司备有多种不同型式的附着装置供用户选用，这里不作具体介绍，用户订货时可向公司咨询。
2.3.工作机构起重机的工作机构包括：起升机构、回转机构、变幅机构及液压顶升机构，分别简介如下：2.3.1 起升机构图2－10 QTJ起升机构传动原理图起升机构用于起吊重物，它由电动机、涡流制动器、变速箱、液力推杆制动器及卷筒组成。
