真空玻璃与中空玻璃的区别

中空玻璃和真空玻璃不同，两者不可混淆。

后者的制作工艺和技术要高于前者。

1、中空玻璃是指两面是玻璃，中间用铝隔条隔开，在铝隔条里有些干燥剂。

虽然里面有些空气，但和外界的完全分隔开的，用桥于塑钢门窗和断铝门窗足够。

不用担心冬季会有水汽。

2、真空玻璃除了以上特点之外，它是把里面的空气完全抽干净，它的玻璃质量要好于中空门窗，普通的玻璃是受不了这个压力的。

3、夹胶玻璃。

是指双层玻璃中间夹有特殊的胶质，这种作法的玻璃钢化后的安全系数要高于普通钢化玻璃。

多数被用于高层楼房的景观阳台。

它破碎后不会有碴子掉落而是整片的粘接在一起，很安全。

价位略高于相同厚度的普通钢化玻璃。

中空玻璃两片或两片以上的玻璃组合，玻璃与玻璃之间保持一定的间隔，间隔中是干燥的空气，周边用密封材料包裹，由此加工成中空玻璃.中空玻璃生产方法有三种：胶接法、焊接法与熔接法。

由于成本与工艺复杂性的限制，建筑中空玻璃基本采用胶接法生产。

胶接工艺又分为简单封接与双重封接。

简单封接是水平生产，先将一片玻璃放置在平台上，在玻璃板上摆好铝合金间隔条，再将另一处玻璃摆在铝条上，位置摆齐调整好后，用手工或打胶机进行封边，封边材料为聚硫橡胶，待自然干燥后检验出厂。

通常称简单封接中空玻璃为手工打胶中空玻璃，侧面可观察到铝合金条。

中空玻璃的特性1．光学性能根据所选用的玻璃原片，中空玻璃可以具有各种不同的光学性能。

其可见光透过率范围为：10％～80％；光反射率范围为：25％～80％；总透过率范围为：25％～50％。

2．绝热性能中空玻璃具有优良的绝热性能。

在某些条件下，其绝热性能可优于混凝土墙。

据统计，一些欧洲国家采用中空玻璃比普通单层窗每m2每年可节省燃料油40～50L。

3．隔声性能中空玻璃具有极好的隔声性能，其隔声效果通常与噪声的种类和声强有关，一般可使噪声下降30～44dB，对交通噪声可降低3l～38dB，即可以将街道汽车噪声降低到学校教室要求的安静程度。

4．**在室内一定的相对温度下，当玻璃表面的温度达到**以下，必然结露，直至结霜(0℃以下)。

真空玻璃是新型玻璃深加工产品，是我国玻璃工业中为数不多的具有自主知识产权的前沿产品，它的研发推广符合我国鼓励自主创新的政策，也符合国家大力提倡的节能政策，具有良好的发展潜力和前景。

从原理上看真空玻璃可比喻为平板形保温瓶，二者相同点是两层玻璃的夹层均为气压低于10-1pa的真空，使气体传热可忽略不计；二者内壁都镀有低辐射膜，使辐射传热尽可能小。

二者不同点：一是真空玻璃用于门窗必须透明或透光，不能像保温瓶一样镀不透明银膜，镀的是不同种类的透明低辐射膜；二是从可均衡抗压的圆筒型或球型保温瓶变成平板，必须在两层玻璃之间设置“支撑物”方阵来承受每平方米约10吨的大气压，使玻璃之间保持间隔，形成真空层。

“支撑物”方阵间距根据玻璃板的厚度及力学参数设计，在20mm-40mm之间。

为了减小支撑物“热桥”形成的传热并使人眼难以分辨，支撑物直径很小，目前的产品中的支撑物直径在0.3mm-0.5之mm间，高度在0.1mm-0.2mm之间。

真空玻璃的结构如图1所示由于结构不同，真空玻璃与中空玻璃的传热机理也有所不同。

图2为简化的传热示意图，真空玻璃中心部位传热由辐射传热和支撑物传热构成，其中忽略了残余气体传热。

而中空玻璃则由气体传热（包括传导和对流）和辐射传热构成。

由此可见，要减小因温差引起的传热，真空玻璃和中空玻璃都要减小辐射传热，有效的方法是采用镀有低辐射膜的玻璃（LOW-E玻璃），在兼顾其它光学性能要求的条件下，其发射率（也称辐射率）越低越好。

二者的不同点是真空玻璃还要尽可能减小点阵支撑物的传热，目前新立基公司根据自有专利采用直径0.5mm的开口环形（或称C型）支撑物，点阵间距25mm，其热导约为0.5Wm-2k-1。

中空玻璃则要尽可能减小气体传热。

为了减小气体传热并兼顾隔声性及厚度等因素，中空玻璃的空气层厚度一般为9-24mm，以12mm居多。

要减少气体传热，还可用大分子量的气体（如惰性气体：氩、氪、氙）来代替空气，但即使如此，气体传热仍占据主导地位。

真空玻璃与中空玻璃性能比较许威;唐健正【摘要】为了使人们更多地了解真空玻璃和中空玻璃的性能差异,本文从结构、传热机理、传热系数、厚度和质量、隔声性、防结露性、降低表面“冷辐射”、应用地域和密封性等方面比较了二者的性能.结论表明:与中空玻璃相比,真空玻璃的传热系数更低、厚度更薄、质量更轻、在中低频段隔声性能更优、可有效防结露和降低表面“冷辐射”,真空玻璃可应用于高原地区,且其密封材料耐久性能更好,希望全社会都大力推广使用真空玻璃.【期刊名称】《门窗》【年(卷),期】2014(000)009【总页数】5页(P28-32)【关键词】真空玻璃;中空玻璃;传热系数;隔声;防结露【作者】许威;唐健正【作者单位】北京新立基真空玻璃技术有限公司;北京新立基真空玻璃技术有限公司【正文语种】中文在世界各国都日益重视建筑节能的今天，中空玻璃和真空玻璃作为建筑门窗和幕墙用节能玻璃逐渐走入了人们的生活。

中空玻璃为大众所知，技术至今发展已有50多年，相对较成熟，其窗框等配套设施也较完善，应用于节能要求一般或较高的建筑。

真空玻璃是新兴的高科技节能产品，其制造工艺更复杂，可应用于节能要求较高的建筑。

为使人们更多地了解二者的差异，本文对中空玻璃和真空玻璃的结构、传热机理和多方面性能进行了比较分析。

中空玻璃是目前节能玻璃的主流产品，其结构如图1所示。

两片玻璃中间间距为6mm～24mm，周边用密封胶粘结密封，玻璃层间填充干燥气体。

分子筛干燥剂一般置于间隔材料中，用以吸收气体中的水汽以防止内结露。

Low-E中空玻璃的膜面置于中空的内表面。

真空玻璃是一种新型的节能玻璃，新立基生产的真空玻璃结构如图2所示。

它由两块平板玻璃构成，玻璃板之间用高度为0.1mm～0.2mm的支撑物呈矩阵排列隔开，四周使用玻璃焊料将两片玻璃封接起来，其中一片玻璃上留有抽气孔，真空排气后用封口片和玻璃粉将抽气口封住形成真空腔，为保持真空度长期稳定，真空层内置有吸气剂。

图解双层中空玻璃与真空玻璃的特性区别
真空玻璃，顾名思义就是两片玻璃之间的空间层为真空状态，从而大大降低了该玻璃产品的导热能力；但由于真空玻璃的生产工艺非常复杂，无法实现大批量的工业化生产，而且价格偏高，因此在普通的民居中较少使用。

中空玻璃，是将两片玻璃通过有效的密封材料密封和间隔材料分隔开，并在两片玻璃之间装有吸收水气的干燥剂，从而保证中空玻璃内部长时间为干燥的空气层，无水气、灰尘存在；同时中空玻璃易进行大批量工业化生产，因此中空玻璃是新建建筑中被大量推荐采用的产品。

中空玻璃基础知识
1、中空玻璃-铝热法
（铝隔条的作用）铝被称为活泼金属元素，但在空气中其表面会形成一层致密的氧化膜，使之不能与氧、水继续作用。

在高温下能与氧反应，放出大量热，用此种高反应热，铝可以从其它氧化物中置换金属（铝热法）。

2、中空玻璃-干燥剂
中空玻璃干燥剂主要适用于中空玻璃夹层气体中水分和气体的吸附，避免玻璃结雾，使中空玻璃即使在很低温度下仍然保持光洁透明，提高中空玻璃的保温隔音性能，充分延长中空玻璃的使用寿命。

3、中空玻璃-密封胶
(1)防气体泄漏能力；(2)抗水汽渗透能力；(3)抗紫外线能力；(4)防渗水能力；(5)黏合系统即结构性。

门窗产品也有了进一步的发展，比如真空玻璃和中空玻璃，两者之间有什么区别？下面来一
起简单了解一下。

1、夏季防晒、不得空调病
真空玻璃相比我们日常用的中空玻璃，隔热保温性能好10倍，寿命长5倍。

夏天太阳暴晒时，室内玻璃是凉的。

既节省了电费，又能让用户远离空调病的困扰。

2、冬季保暖，身体不受寒
8毫米的钢化真空玻璃，它的保温性能已经超过2800毫米厚的砖墙。

传热系数最低达到
0.19W/（㎡·K），严冬室内的热量不会散失掉，玻璃比墙壁还要保暖。

3、高隔音，好睡眠
对于居住在马路边、高铁旁的人们，饱受噪声折磨不能安静休息。

真空玻璃的真空层可以有
效地阻隔声音的传递，隔音性能超过中空玻璃50%。

4、抗结露，护房屋
在冬天，真空玻璃不会结露。

而中空玻璃散热快，玻璃上容易结露甚至霜花，水容易损坏窗
框和墙壁。

5、轻薄，成本省一半
10mm的真空玻璃，相比20-50mm的中空玻璃轻薄很多，对结构框材、五金构件的要求更低，降低门窗幕墙成本50%。

阅读原文：/?c=Service&a=wenti_info&cataid=24&id=116。

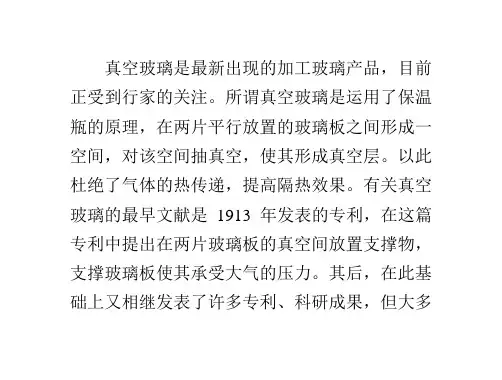

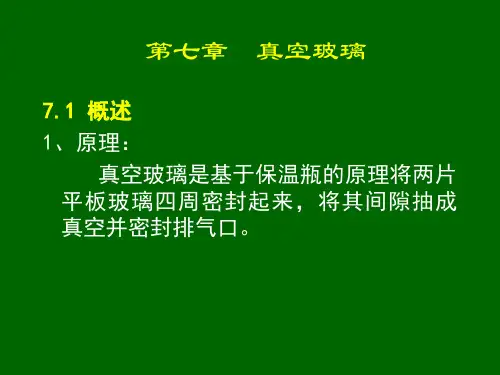

真空玻璃真空玻璃是基于保温瓶的原理，将两片平板玻璃四周密封起来，将其间隙抽成真空并密封排气口。

两片玻璃之间的间隙为0.1～0.2mm。

为使玻璃在真空状态下承受大气压力的作用，两片玻璃板之间放有支撑物，支撑物非常小，不会影响玻璃的透光性。

表1 真空玻璃与中空玻璃结构比较真空玻璃是新一代的节能玻璃，其保温隔热性能是中空玻璃的两倍，是单片普通玻璃的四倍。

表2是国家建筑工程质量监督检测中心提供的数据。

※数字表示U值，单位Wm-2K-1。

表2 真空玻璃与中空玻璃隔热性能比较由于真空玻璃热阻高，与中空玻璃相比，具有更好的防结露性能，表3列出了真空玻璃与中空玻璃防结露特性的比较。

可见在相同湿度条件下，真空玻璃结露温度更低。

这对严寒地区冬天的采光极为有利，而且真空玻璃不会发生像中空玻璃常发生的“内结露”问题。

“内结露”是中空玻璃因间隔内含有水汽，在较低温度下结露而产生，根本无法去除，严重影响视觉和采光。

表3 真空玻璃与中空玻璃防结露性能比较※条件室温20℃，室内自然对流，户外风速3.5m/s ．真空玻璃一面为低辐射玻璃。

真空玻璃具有良好的隔声性能，表4列出真空玻璃与中空玻璃隔声性能的比较。

在大多数频段，特别是中低频段真空玻璃优于中空玻璃。

表4 真空玻璃与中空玻璃隔声性能比较能，以铝合金窗扇为例，结果列于表5、表6。

表5 3+0.1+3mm真空玻璃的抗风压试验结果可见，同样面积、同样厚度条件下，真空玻璃抗风压性能优于中空玻璃。

真空玻璃采光性能优于中空玻璃。

表7是3+0．1+3mm普通真空玻璃铝合金窗扇的采光性能结果。

而同样厚度类似面积的双玻铝合金窗或中空铝合金窗的透光折减系数Tr≤0.15。

真空玻璃性能长期稳定可靠。

参照中空玻璃拟定的环境和寿命试验有紫外线照射试验、气候循环试验、高温高湿试验。

经国家建筑工程质量监督检测中心检测结果列于下表8。

表8 3+0.3+3mm普通真空玻璃环境寿命类别检测项目试样处理检测条件检测结果热阻变化紫外线照射热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度14℃0.223-1.3％浸水一紫外光照600h后在23±2℃，60％±5％RH条件下放置7天0.220气候循环试验热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度13℃0.216O.5％-23±2℃，下500小时23±2℃，60％±5％RH条件下放置7天0.217高温、高湿试验热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度13℃0.214-2％250次热一冷却循环23±2℃，60％±5％RH条件下放置7天，循环条件：加热52±2℃，RH>95％，140±1分钟；冷却25±2℃，40±1分钟O.210注：RH为相对湿度，从表上可见，热阻变化均在2％以下，可以认为真空玻璃性能是长期稳定可靠的。

中空玻璃和真空玻璃有什么区别？我们知道车辆和人群的噪音在一些大城市是不可避免的的，但有些家庭安装了单层玻璃，但仍然没有噪音影响。

市场出现许多双层玻璃窗，但双层玻璃分为中空和真空，那么中空玻璃和真空玻璃有什么区别?中空玻璃和真空玻璃有什么区别? 真空玻璃是密封两个平板玻璃，在中心留下间隙并排出空气。

两个玻璃板的内表面涂有一层或两层透明的低辐射薄膜。

中空玻璃被称为空心玻璃，而不是空心，在两层玻璃的中心有“气”。

在大多数情况下是空气，质量好点的中空玻璃是氩气。

因为肉眼无法看到“气体”使用就感觉是空的。

基本上可以说是否有气体，来区分中空玻璃还是真空玻璃。

中空玻璃和真空玻璃有什么区别? 相比之下，真空玻璃优于中空玻璃的性能。

真空玻璃具有优异的隔热性，可用作窗户玻璃，使冬季房间温暖。

由于室内暖气不易消耗，因此降低了空调使用的成本并节省了能源。

夏天在室内使用空调，空调冷气不容易外溢。

隔音性能好，可防止噪音干扰，营造安静的环境。

而且，在冬季，即使室外温度非常低，在窗玻璃内水蒸气也难以冷凝水珠。

真空玻璃的另一个特点是它比中空玻璃薄得多，节省了安装空间和窗框材料。

真空玻璃的抗风压强度约为同一玻璃制成的中空玻璃的2倍，抗冲击强度不如中空玻璃。

这个弱点可以通过组合真空玻璃来解决。

例如，在所需位置，可以使用夹层玻璃技术将强化玻璃添加到真空玻璃的一侧或两侧，以形成具有高冲击强度和抗风压性的安全真空玻璃。

毫无疑问，这笔费用相应增加。

关于价格问题，普通中空玻璃的价格在100到200元/平方米之间，质量有好也有坏。

真空玻璃的价格比中空玻璃贵，因为真空玻璃制造工艺比中空玻璃更复杂，原材料更贵，目前的生产规模更小。

真空玻璃由两层或三层或四层玻璃组成，每层玻璃一般在每平方米300至800元之间变化。

隔音窗的需求群体一般为受噪音困扰的住户（比如公路沿线住户、工厂区住户等等），目前市场上的隔音窗按照所用玻璃的不同大致可分为以下几个种类1，中空玻璃隔音窗2，真空玻璃隔音窗3，夹层玻璃隔音窗在隔音方面每种窗都有各自的特点，现对这几种玻璃做一个大概说明中空玻璃：一般来说，中空玻璃是由两层玻璃构成，四周用高强度、高气密性复合粘结剂将玻璃与密封条、玻璃条粘接密封，中间有6-9mm的空气层充入干燥气体，边框内充以干燥剂，以保证玻璃片间空气的干燥度。

其特性，因留有一定的空腔，而具有良好的保温、隔热效果，因为这点在北方城市得到很广泛的使用。

中空玻璃在隔音方面对中高频率噪音（比如人的声音、高音喇叭声等）有比较好的隔离效果，但对低频噪音（比如公交车发动机噪音、火车噪音、飞机噪音等）却基本没太大效果，因为中空玻璃会在低频区与低频噪声发生共振，经检测，低频隔音量不超过20db.要提醒各位朋友注意的是，现在很多小门窗店所谓的每平米一两百块钱的中空玻璃窗其实只是普通的双层玻璃窗，双层玻璃窗就是两块普通玻璃加一个框，未经过任何处理，而且以这个价格卖的双层窗型材很有可能在型材上用的是假料，几年后就会发黄变脆，希望在您选购的时候能引起注意。

真空玻璃：真空玻璃一般由两层4mm厚的平板玻璃构成，中间留1.5mm厚度用来抽真空。

因为在抽空气的过程中两片玻璃会形成负压力，如果不在两片玻璃间加支撑的话，会使两片玻璃吸合在一起，从而失去真空层，因此，生产真空玻璃时要在双层玻璃之间衬一些微小的支撑点或支撑托. 由于真空玻璃两层玻璃间被抽成近乎真空，所以具有热阻极高的特点，是很好的保温隔热产品，这也是设计真空玻璃的初衷，所具备的隔热性能也是中空玻璃很难比拟的，但由于是近些年才开始推广的隔热节能新产品，还没形成量产，价格相应也比较高。

一些商店硬是把中空玻璃说成真空玻璃推销给消费者，根据经验来看，零售价在每平米1000块钱以下的应该就是中空玻璃，大家在购买时要注意甄别！在隔音性能方面真空玻璃要比中空玻璃好，但同样对低频噪音的隔离效果还没达到专业隔音玻璃的水平，经检测，真空玻璃在125HZ、250HZ和500HZ三个低频段上的隔音量分贝为22db、27db和28db，都没有超过30db,这是因为用于支撑两块玻璃的支撑托成为了传声的声桥——即固体传声。

中空玻璃并不是真空玻璃，中空玻璃与真空玻璃的区别是什么现实中很多人把中空玻璃和真空玻璃搞混了，实际上这两种玻璃在功能上，价格上都有很大的区别。

什么是中空玻璃中空玻璃由美国人于1865年发明，是一种良好的隔热、隔音、美观适用、并可降低建筑物自重的新型建筑材料。

它是用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。

中空玻璃多种性能优越于普通双层玻璃，因此得到了世界各国的认可，中空玻璃是将两片或多片玻璃以有效支撑均匀隔开并周边粘结密封，中间充入干燥气体，框内充以干燥剂，以保证玻璃片间空气的干燥度。

其主要材料是玻璃、暖边间隔条、弯角栓、丁基橡胶、聚硫胶、干燥剂。

可以根据要求选用各种不同性能的玻璃原片，如无色透明浮法玻璃、压花玻璃、吸热玻璃、热反射玻璃、夹丝玻璃、钢化玻璃等与边框（铝框架或玻璃条等），经胶结、焊接或熔接而制成。

常见的中空玻璃：5+9A+5双层中空。

圣海门窗解释说这里的5是指玻璃的厚度是5mm，9指的是中空部分有9mm，字母A是air的缩写。

市场上还有的型号5+15A+5，5+22A+5，5+27A+5，5+32A+5等等，知道了上面的含义就不难理解了。

事实上“中空玻璃”并不“空”，按技术要求中空玻璃的两层间距一般为8mm，试验证明，如果8mm的间距完全真空，大气压力会将玻璃压碎。

中空玻璃间隔层通常充干燥空气（Air）或氩气（Ar），特殊要求下还可充氪气（Kr）或六氟化硫（SF6）。

但是市面冒牌的中空玻璃，多半只是将两块玻璃简单地固定在一起，充其量就是双层玻璃，其隔热性能无疑很差。

什么是真空玻璃真空玻璃是一种新型玻璃深加工产品，是基于保温瓶原理研发而成。

真空玻璃的结构与中空玻璃相似，其不同之处在于真空玻璃空腔内的气体非常稀薄，几乎接近真空。

真空玻璃是将两片平板玻璃四周密闭起来，将其间隙抽成真空并密封排气孔，两片玻璃之间的间隙为0.1-0.2mm ，真空玻璃的两片一般至少有一片是低辐射玻璃，这样就将通过真空玻璃的传导、对流和辐射方式散失的热降到最低，其工作原理与玻璃保温瓶的保温隔热原理相同。

隔音窗概况隔音窗由双层或三层同质地或玻璃不同厚度玻璃与窗框组成，使用经特别加工的的隔音层，隔音层玻璃使用的是夹PVB膜经高温高压牢固粘合而成的的隔音层玻璃；或在隔音层之间，夹有充填了干燥剂（分子筛）的铝合金隔框，边部再用密封胶（丁基胶、聚硫胶、结构胶）粘接合成的玻璃组件；另一种是，利用保温瓶原理，制作透明可采光的均衡抗压的平板型玻璃构件。

有效地抑制“吻合效应”和形成的隔声低谷，在窗架内填充吸声材料，充分吸收透明玻璃的声波，最大程度隔离各频段噪声.隔音窗简介双层真空隔音窗双层真空玻璃和双层中空玻璃在结构和制作上完全不相同，双层中空玻璃只是简单的把两片玻璃粘合在一起，中间夹有空气层，而双层真空玻璃是在两片玻璃中间夹入胶片支撑，在高温真空环境下使两片玻璃完全融合，并且两片玻璃中间是真空的，当然双层真空玻璃的真空度是不可能达到百分百真空，但一个窗户那么大，声情并桥那么多，这些只是微小的声桥就可以忽略不计。

其实真空玻璃和中空玻璃的隔音性能相差不大。

双层夹胶隔音窗双层夹胶玻璃是在两层玻璃中间夹上一层胶片材料，而这胶片就跟真空玻璃的支撑是同一种材料，真空玻璃的支撑很小所以可以忽略不计，而夹胶玻璃的胶片是和玻璃一样大的，也就是全部是支撑点了，噪声肯定会通过支撑传导，当然如果有良好的窗户型材，做好窗缝密封，双层夹胶玻璃也能达到一部分的隔音效果。

其实夹胶玻璃主要是为安全而设计的，一些车站，公共场所都用夹胶玻璃的。

隔音窗玻璃不同组合形式中空玻璃中空玻璃由美国人于1865年发明，是一种良好的隔热、隔音、美观适用、并可降低建筑物自重的新型建筑材料，它是用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。

中空玻璃多种性能优越于普通双层玻璃，因此得到了世界各国的认可，中空玻璃是将两片或多片玻璃以有效支撑均匀隔开并周边粘结密封，使玻璃层间形成有干燥气体空间的玻璃制品。

细讲中空玻璃现在中空玻璃很常见了，新建楼房基本都已经标配了中空玻璃，但并不是所有的中空玻璃都一样的，给大家讲一下都有哪些区别。

中空玻璃，“中间是空的玻璃”，是由两层普通玻璃，加中间的空气层，组成的。

很多人认为中空玻璃，中间的是真空的，没有空气，这是错的，中空玻璃并不是真空玻璃，中间并非是抽真空的，最简单的道理，这么大的大气压，中间再抽真空，那两层玻璃肯定会吸在一起，互相接触，失去了中空玻璃意义了。

如果谁发现家里的中空玻璃，中间有一块区域，是两片玻璃吸在一起了，这属于质量问题，行业内称之为“吸片”，两片玻璃吸在一起，便会有热传递，造成玻璃隔热效果降低。

有真空玻璃嘛？有，并不常见，我们以后再讲。

中空玻璃样品图片是平时建筑项目，投标时所带的玻璃样品。

从图片上可以看出，中空玻璃的组成，两片普通玻璃，中间有一道铝间隔条，通过铝间隔条来控制中空玻璃的空气层厚度，常用的铝间隔条，标准尺寸有6A,9A,12A,15A,16A,20A,等，还有很多非标准尺寸。

间隔条规格，前面这个数字，12A中的12,表示的是，铝间隔条的宽度，12表示12毫米，同样也表示了中空玻璃，中间空气层的厚度。

后面的A，在普遍的意思上，指的是空气 AIR，（实际并非如此，实际上A表示Ar，含义是氩气，是一种惰性气体，更有助于玻璃的隔热系数的降低，但中国人普遍认为A表示空气，在日常应用中都会以A表示空气，像这种把错误的定义，普遍使用的情况，太多了，不必纠结）。

空气本身就是热的不良导体，所以，空气层的厚度，决定了中空玻璃隔热系数的高低，在之前的文章中我写过导热系数表，其中就有各种空气层厚度的导热系数。

简单理解，常见的9A,12A,16A的空气层厚度，越厚的空气层，隔热效果越好，在其他条件相同的情况下，12A的中空玻璃，隔热效果比9A的中空玻璃更好，16A的效果比12A 的更好。

中空玻璃分解图图片是中空玻璃的分解图，中空玻璃四周是一圈黑色的边的，这是中空玻璃的关键。

一分钟教会你区别真空玻璃与中空玻璃的优缺点【门窗幕墙】真空玻璃是包括不同特性功能系列产品的统称，以下仅以该系列中最具代表性的标准真空玻璃与目前应用比较广泛的中空玻璃做一比较。

1.隔热保温性能举例说明现阶段几种玻璃保温性能对比。

(注：0.1V：0.1mm真空层A：空气Ar：氩气L：LOW-E玻璃)真空玻璃的传热系数比中空玻璃成倍降低，保温性能明显优于中空玻璃，而厚度也成倍减小。

目前，严寒和寒冷地区节能墙体的传热系数要求为0.4-0.6 W(㎡/K)，玻璃窗应该与墙体的标准靠近。

普通中空玻璃已经不能适应我国严寒和寒冷地区建筑的节能要求，Low-E中空玻璃也无法达到传热系数小于1的指标，唯有真空玻璃能够满足我国所有地区所有节能标准的要求。

除了保温隔热性能优良外，还有以下突出优点：2.防结露结霜性能由于真空玻璃内部无气体，所以不会产生“内结露、结雾”，而且真空玻璃热阻高，其防外结露结霜性能也相应提高，与同类中空玻璃相比，真空玻璃在室外温度更低时才结露。

条件：室温20℃，室内自然对流，户外风速3.5m/s。

真空玻璃一面为低辐射玻璃。

3.隔声性能在大多数频段，特别是中低频段，真空玻璃的隔声性能优于中空玻璃，总体隔声等级高于中空玻璃。

目前新立基公司开发的隔音型真空玻璃隔声性能已达到42dB以上。

一般人耳对绝对频率为1000Hz至5000Hz的声音比较敏感，真空玻璃恰在此范围内有效。

噪音相差5dB，人耳听觉要相差3至4倍。

4.超级复合性能特别值得强调的是，如果把真空玻璃与目前已趋于成熟的中空玻璃、镀膜玻璃、夹层玻璃、防火玻璃、贴膜玻璃和钢化玻璃等玻璃深加工产品结合，复合成各种“超级玻璃”，则各种具有不同特殊物理性能和良好综合性能的玻璃门窗将会出现在各种应用领域。

以中央电视台新址的夹层半钢化中空玻璃和夹层半钢化真空玻璃作一比较，可以具体看出后者的优势。

两种复合半钢化玻璃的参数比较(注：序号1数据由江河幕墙公司提供; *欧洲标准K值，数值与中国K值相近)在各种性能相近的条件下，使用真空玻璃可使K值降低数倍，厚度降低一倍以上。

1、玻璃窗能耗的来源—空气渗透漏热、温差传热、太阳辐射得热玻璃窗由窗框（包括框架、密封件、五金件）及玻璃构成，这里所指“玻璃”是单片玻璃或二片以上玻璃组合的简称。

隐性玻璃幕墙虽然从外部看不到边框，但实际上也有不透明的框架部分。

通过玻璃窗传递的总热量Q可表达为：Q=Qg+Qf+Ql (1)式中Qg为通过玻璃的传热量Qf为通过窗框的传热量Ql为通过缝隙渗透的空气的传热量1.1、空气渗透漏热Q1Ql的大小取决于窗户的气密性。

由于窗户密封性差使窗内外冷热空气在压差和温差作用下通过缝隙交换造成的能耗相当大，我国许多建筑物此项能耗可占到整窗能耗的1/3甚至更高，约占整个建筑物能耗的20%至30%[2]。

从节能考虑应尽可能提高窗户的气密性，从防噪音、防沙尘、防潮湿等角度考虑，也应该提高窗户的气密性。

但从人体健康的角度，窗户必须具备前面提到的基本属性之一—通风，必须确保室内空气清新，特别是每人每小时所需约20m3的新鲜空气要有保证。

没有特殊设计通风换气设施的建筑物，部分靠窗户的空气渗透来换气，部分通过开关窗户来人工换气，这是无规律的也是不节能的。

在新型住宅或公共建筑设计中，必须设计节能环保的空气调节系统，既保持空气清新，又减少换气带来的热耗，特别是大型公共建筑，内部由于人群、照明及各种设备发热量大，如果围护结构密封和保温性很好，但没有设计良好的自然通风，即使冬天也可能出现需空调降温情况，结果反而使能耗增加。

原则上讲，要降低Ql值，在非采暖或制冷期应尽可能自然通风，在采暖或制冷期，应尽可能使进气和出气进行热交换，或利用地热等天然能源对进气预热或预冷等方式进行节能的换气。

如何计算和测量窗户通过空气渗透及换气造成的能耗是非常专业的问题，在此不作进一步讨论。

1.2、玻璃和窗框的能耗—相对增热（RHG）产生（1）式中Qg和Qf的主要来源有二：一是由室内外温差引起的传热，二是太阳辐射引入的传热，二者之和称为相对增热，用RHG（Relative Heat Gain）表示，在忽略窗框从太阳辐射吸收得热的条件下，可得到：RHG=(Qg+Qf)=Kw(T0-Ti)+ Se×SHGF (2)1.2.1、传热系数K值（U值）（2）式右边第一项中T0为室外空气温度，Ti为室内空气温度，Kw为整窗的传热系数。
