Low-E 玻璃镀膜面位置，对中空玻璃性能的影响有多大？本文主要分析了Low-E 玻璃镀膜面放置位置不同时，对Low-E中空玻璃尤其三玻Low-E 中空玻璃的U值、遮阳系数的影响，并对Low-E 玻璃e值、U值、遮阳系数的相应关系，及中空玻璃充填惰性气体后玻璃U值的变化进行了探讨，以期为节能门窗设计提供了Low-E玻璃的使用方法。
随着天津地区建筑节能向第四步节能目标推进，对门窗的节能性能要求也越来越高，今后的门窗U值要求在2.0 W/(m2·K〕～1.8W/(m2·K〕左右，要想提高门窗的节能性能，玻璃的选用是很重要的一环。
目前使用的中空玻璃品种，多数为双玻中空、三玻中空、双玻Low-E 中空等产品。
随着对门窗节能性能要求的提升，门窗用中空玻璃的配置也向双玻Low-E 中空〔离线、双银〕、三玻Low-E中空、三玻双片Low-E 或采用暖边、充气等技术方向发展，玻璃的节能性能将得到显著的提升。
Low-E 玻璃的选用越来越被人们所重视，其产品系列、规格、品种越来越细化，针对不同的节能性能要求，出现了更多的新产品。
Low-E 玻璃的特性Low-E 玻璃〔又称低辐射镀膜玻璃〕是Low Emissivity Glass 的简称，是在玻璃外表镀上多层金属或其他化合物组成的膜系产品。
该产品对可见光有较高的透射率，对红外线〔尤其是中远红外〕有很高的反射率，具有良好的隔热性能。
可以起到控制阳光、节约能源、控制调节热量及改善环境的作用。
普通玻璃的外表辐射率e 在0.84 左右，在线Low-E 玻璃的外表辐射率一般在0.25 以下。
这种厚度在80nm～90nm的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外辐射反射回去，所以Low-E 玻璃具有良好的阻隔热辐射透过的作用。
太阳的辐射光线，能大部分通过中空玻璃透射到室内,给我们的生活带来了光明和温暖。
室内的物品会因自身温暖的温度而发生再辐射〔长波〕，又将一定的热量通过中空玻璃而传递到室外。

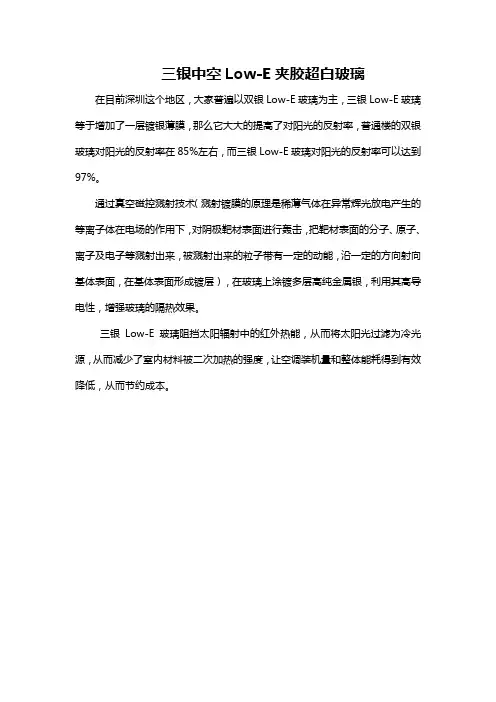

三银中空Low-E夹胶超白玻璃在目前深圳这个地区，大家普遍以双银Low-E玻璃为主，三银Low-E玻璃等于增加了一层镀银薄膜，那么它大大的提高了对阳光的反射率，普通楼的双银玻璃对阳光的反射率在85%左右，而三银Low-E玻璃对阳光的反射率可以达到97%。
通过真空磁控溅射技术（溅射镀膜的原理是稀薄气体在异常辉光放电产生的等离子体在电场的作用下，对阴极靶材表面进行轰击，把靶材表面的分子、原子、离子及电子等溅射出来，被溅射出来的粒子带有一定的动能，沿一定的方向射向基体表面，在基体表面形成镀层），在玻璃上涂镀多层高纯金属银，利用其高导电性，增强玻璃的隔热效果。
三银Low-E玻璃阻挡太阳辐射中的红外热能，从而将太阳光过滤为冷光源，从而减少了室内材料被二次加热的强度，让空调装机量和整体能耗得到有效降低，从而节约成本。
lowe三玻两腔中空玻璃原理
低氙气玻璃（Lowe三玻两腔中空玻璃）是一种新型的中空玻璃，采用了Lowe气体填充技术，是在现有中空玻璃制作技术的基础上进行的一次技术革新。
相比传统中空玻璃，Lowe三玻两腔中空玻璃具有更好的隔热和保温性能，适用于各种建筑的采光和隔音装饰。
Lowe三玻两腔中空玻璃的原理是将两个玻璃之间形成的空腔用Lowe气体进行填充，Lowe气体是一种化学稳定且无色透明的气体，主要成分是氩气和氙气，气体的导热系数非常低。
这种气体填充对于防止热量和声音的传递非常有效。
此外，Lowe三玻两腔中空玻璃采用了三片玻璃，其中中间一层是夹层玻璃，夹层玻璃可以阻挡太阳辐射和紫外线的进入，具有更好的保温性能。
Lowe三玻两腔中空玻璃制作的工艺比传统中空玻璃更加复杂。
制作Lowe三玻两腔中
空玻璃需要进行多道工序。
首先，要选择两个均匀而透明的玻璃片，然后在它们之间放置
夹层玻璃，并在夹层玻璃上涂上特殊的Low-e涂膜。
接下来，将两个玻璃之间形成的空隙
用一定的宽度固定，然后将该空隙用橡皮管连接，然后进行真空抽气。
最后，将Lowe气体注入空隙中，然后密封。
总的来说，Lowe三玻两腔中空玻璃是一种非常高性能的隔热玻璃，由于其优异的隔热和隔音性能，它已成为现代建筑中最常用的玻璃。
与传统中空玻璃相比，Lowe三玻两腔中空玻璃更加符合现代建筑的要求，能够保证建筑内部的温度稳定和声音的抑制，同时节省
能源。
LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有以下明显优势：优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
L o w E玻璃的三种类型文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]Low-E玻璃的三种类型同时根据用途的不同，Low-E玻璃一般分为：高透型Low-E玻璃、遮阳型Low-E玻璃和双银Low-E玻璃。
什么是高透型Low-E玻璃顾名思义，就是具有较高的可见光透射率，采光效果好，能够有效节省照明的费用。
高透型Low-E中空玻璃还具有以下特点：①太阳能透过率非常高，绝大多数的太阳能可通过玻璃辐射到室内；②中远红外线却能很好的反射回去，因此具有良好的隔热性能。
它的适用范围：1.北方地区的冬季比较寒冷，因此有效的利用冬季的太阳能就是高透型玻璃最显着的特点。
冬季太阳热辐射透过玻璃进入室内增加室内的热能，而室内的暖气发出的远红外被玻璃反射回室内，从而使室内具有较高的温度，达到了节能的效果；2.适用于对光线有较高要求的建筑物。
例如办公楼，商场等。
什么是遮阳型Low-E玻璃就是太阳的强光通过Low-E膜的设置而被遮挡在室外的一种玻璃。
这种玻璃具有以下特点：①能够将室外的强光遮挡，而可见光却能适宜的通过；②太阳能透过率比较适中，却能大大的减少太阳热辐射进入室内；③对中远红外线反射率较高，有效的防止了室外的二次热辐射进入室内。
适用范围：1.既适用于夏天炎热的南方地区也适用于冬季寒冷的北方地区。
原因是：在北方的冬季，这种玻璃虽然能够限制部分太阳热能进入室内，但却能很好的阻止室内采暖设备产生的热量外流。
南方的夏季炎热，室内设置了制冷设备，这种玻璃可以减少太阳热能进入室内，又能减少空调冷气的外渗。
所以，从节能效果看，遮阳型不低于高透型，并且北方和南方都适用；2.适用范围非常广泛，既有装饰性又有遮蔽性。

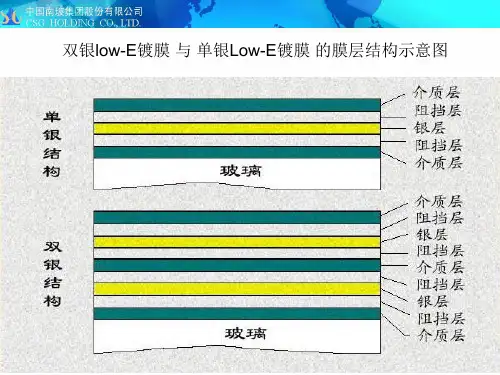

什么是双银Low-E玻璃就是膜层中有两层镀银层面，因此得名为双银。
双银Low-E中空玻璃制造工艺复杂，价格高昂。
但是这种玻璃具有高透型Low-E玻璃高透的优点，同时又具有遮阳型Low-E玻璃遮阳的特点，这种玻璃将其他两类Low-E中空玻璃巧妙的结合起来，因此，该玻璃为建筑物外门窗上最理想的玻璃。

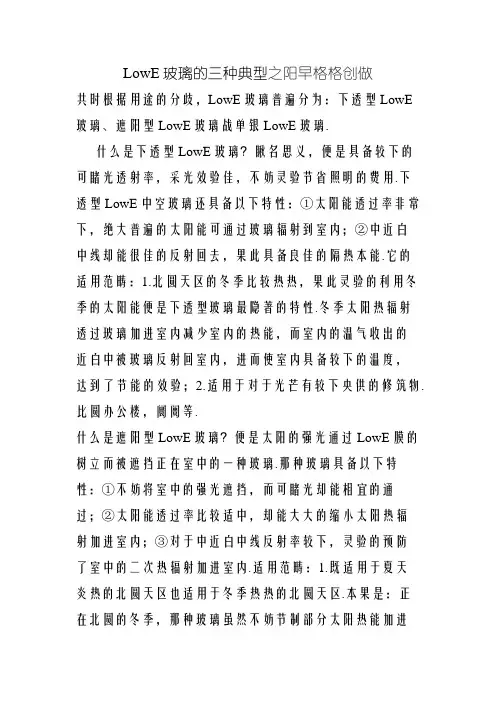

LowE玻璃的三种典型之阳早格格创做共时根据用途的分歧，LowE玻璃普遍分为：下透型LowE 玻璃、遮阳型LowE玻璃战单银LowE玻璃.什么是下透型LowE玻璃？瞅名思义，便是具备较下的可睹光透射率，采光效验佳，不妨灵验节省照明的费用.下透型LowE中空玻璃还具备以下特性：①太阳能透过率非常下，绝大普遍的太阳能可通过玻璃辐射到室内；②中近白中线却能很佳的反射回去，果此具备良佳的隔热本能.它的适用范畴：1.北圆天区的冬季比较热热，果此灵验的利用冬季的太阳能便是下透型玻璃最隐著的特性.冬季太阳热辐射透过玻璃加进室内减少室内的热能，而室内的温气收出的近白中被玻璃反射回室内，进而使室内具备较下的温度，达到了节能的效验；2.适用于对于光芒有较下央供的修筑物.比圆办公楼，阛阓等.什么是遮阳型LowE玻璃？便是太阳的强光通过LowE膜的树立而被遮挡正在室中的一种玻璃.那种玻璃具备以下特性：①不妨将室中的强光遮挡，而可睹光却能相宜的通过；②太阳能透过率比较适中，却能大大的缩小太阳热辐射加进室内；③对于中近白中线反射率较下，灵验的预防了室中的二次热辐射加进室内.适用范畴：1.既适用于夏天炎热的北圆天区也适用于冬季热热的北圆天区.本果是：正在北圆的冬季，那种玻璃虽然不妨节制部分太阳热能加进室内，然而却能很佳的遏行室内采温设备爆收的热量中流.北圆的夏季炎热，室内树立了制热设备，那种玻璃不妨缩小太阳热能加进室内，又能缩小空调热气的中渗.所以，从节能效验瞅，遮阳型没有矮于下透型，而且北圆战北圆皆适用；2.适用范畴非常广大，既有化妆性又有遮蔽性.什么是单银LowE玻璃？便是膜层中有二层镀银层里，果此得名为单银.单银LowE中空玻璃制制工艺搀纯，代价下昂.然而是那种玻璃具备下透型LowE玻璃下透的便宜，共时又具备遮阳型LowE玻璃遮阳的特性，那种玻璃将其余二类LowE中空玻璃巧妙的分离起去，果此，该玻璃为修筑物中门窗上最理念的玻璃.适用范畴：没有受天理条件的节制，没有受修筑物使用功能的节制，不妨用于所有修筑物.虽然，单银LowE中空玻璃有以上那些便宜，然而是出于制价的思量，暂时修筑物上使用那种玻璃的规模还相称有限，惟有极少量的使用，常常去道，单银要比单银制价下50元/m2～100元/m2安排.然而是，从深刻意思去思量，那种玻璃不妨为以去的死计俭朴洪量能源，果此仍旧很有需要采用那种下效、节能、环保玻璃的.下透型LOWE玻璃、遮阳型LOWE玻璃、单银LOWE 玻璃分别适用于分歧的范畴，分别有着分歧的劣缺面，代价也没有相共.。

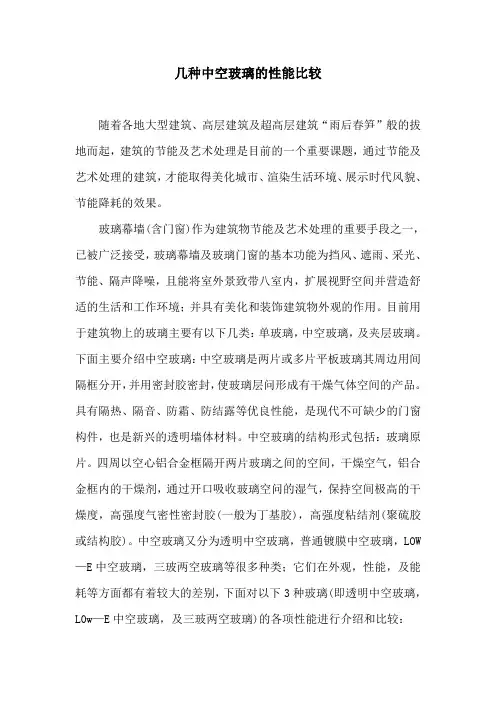

几种中空玻璃的性能比较随着各地大型建筑、高层建筑及超高层建筑“雨后春笋”般的拔地而起，建筑的节能及艺术处理是目前的一个重要课题，通过节能及艺术处理的建筑，才能取得美化城市、渲染生活环境、展示时代风貌、节能降耗的效果。
玻璃幕墙(含门窗)作为建筑物节能及艺术处理的重要手段之一，已被广泛接受，玻璃幕墙及玻璃门窗的基本功能为挡风、遮雨、采光、节能、隔声降噪，且能将室外景致带八室内，扩展视野空间并营造舒适的生活和工作环境；并具有美化和装饰建筑物外观的作用。
目前用于建筑物上的玻璃主要有以下几类：单玻璃，中空玻璃，及夹层玻璃。
下面主要介绍中空玻璃：中空玻璃是两片或多片平板玻璃其周边用间隔框分开，并用密封胶密封，使玻璃层问形成有干燥气体空间的产品。
具有隔热、隔音、防霜、防结露等优良性能，是现代不可缺少的门窗构件，也是新兴的透明墙体材料。
中空玻璃的结构形式包括：玻璃原片。
四周以空心铝合金框隔开两片玻璃之间的空间，干燥空气，铝合金框内的干燥剂，通过开口吸收玻璃空问的湿气，保持空间极高的干燥度，高强度气密性密封胶(一般为丁基胶)，高强度粘结剂(聚硫胶或结构胶)。
中空玻璃又分为透明中空玻璃，普通镀膜中空玻璃，LOW —E中空玻璃，三玻两空玻璃等很多种类；它们在外观，性能，及能耗等方面都有着较大的差别，下面对以下3种玻璃(即透明中空玻璃，L0w—E中空玻璃，及三玻两空玻璃)的各项性能进行介绍和比较：一、透明中空玻璃(以6+12A+6为例]物理参数：透光率：80％；反射率： 15％：U值：2 8w／m2k，遮阳系数：O 83；隔声降噪性能：4级，35Db。
优点：1)可见光透过率高，通透性好；2)冬季白天可接受较多的太阳光热辐射，可以适当降低由于供暖所带来的能耗：3)再加工成品率高，光学质量优异，斑纹角良好；4)表面平整，再加工后变形小，反射影象失真度小；5)具有较好的隔声降噪性能，如中空层选用惰性气体填充，其性能将有进一步的提高i缺点：¨因为可见光透过率高，在夏季过多阳光热能会进入室内，为维持室内适宜温度．会使空调的能耗大大增加，后续投入资金较大；2)u值较高，阻热性能差，无论在冬季还是在夏季，因室内外温差而形成的热量传导很大，为维持室内适宜温度，造成空调和暖气的能耗大量增加，后续投入资金较大，且不利于环保；二、LOw—E中空玻璃(以毫透型，浅蓝色，6+12A+6为例)L0w—E玻璃又称低辐射玻璃，是吾优质浮法玻璃原片上采用真空磁控溅射方法镀1层或2层10一20纳米的金属银层生产而成：镊是自然界中辐射率最低的物质，可以使玻璃的辐射率从0 84降低至O 1，甚至更低，使辐射热损耗减少近90％，属于高节能产品。

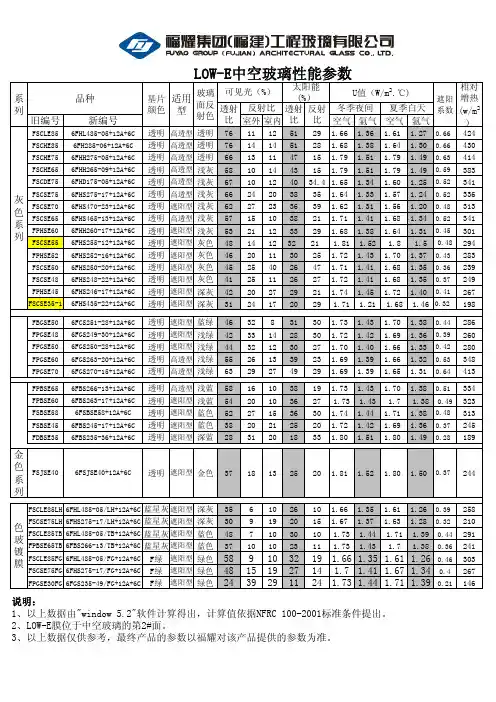

LOW-E中空玻璃性能参数系列品种基片颜色适用型玻璃面反射色可见光（%）U值（W/m2.℃遮阳系数增热(w/m2透射比反射比透射比反射比冬季夜间夏季白天旧编号新编号室外室内空气氩气空气氩气灰色系列FSCLE856FHL485-05+12A+6C透明高透型透明76111251291.661.361.611.270.66424FSCHE856FH285-06+12A+6C 透明高透型透明76141451281.681.381.641.300.66430FSCHE756FHH275-05+12A+6C 透明高透型透明66131147151.791.511.791.490.63414FSCHE656FHH265-09+12A+6C 透明高透型浅灰58101443151.791.511.791.490.59383FSCDE756FHD175-05+12A+6C 透明高透型浅灰6710124034.41.651.341.601.250.52341FSCSE756FHS275-17+12A+6C透明高透型浅灰66242038351.641.331.571.240.52336FSCSE706FHS470-23+12A+6C透明遮阳型浅灰62272336391.621.311.561.200.48313FSCSE656FHS465-13+12A+6C透明高透型浅灰57151038211.711.411.681.340.52341FPHSE606FHH260-17+12A+6C透明遮阳型浅灰53211233291.681.381.641.310.45301FSCSE556FHS255-12+12A+6C透明遮阳型灰色48141232211.811.521.81.50.48294FPHSE526FHS252-16+12A+6C透明遮阳型灰色46201130251.721.431.701.370.43283FSCSE506FHS250-20+12A+6C透明遮阳型灰色45254026471.711.411.681.350.36239FSCSE486FHS248-22+12A+6C透明遮阳型灰色41251126271.721.411.681.350.37249FPHSE456FHS246-17+12A+6C透明遮阳型深灰42202729211.741.451.721.400.41267FSCSE35-16FHS435-22+12A+6C透明遮阳型深灰31241720291.711.211.681.460.32198FBGSE506FCS251-28+12A+6C透明遮阳型蓝绿4632831301.731.431.701.380.44286FPGSE486FGS249-30+12A+6C透明遮阳型浅绿42331428301.721.421.691.360.39260FPGSE506FGS250-28+12A+6C透明遮阳型浅绿44321230271.701.401.661.330.42280FPGSE606FGS263-20+12A+6C透明高透型浅绿55261339231.691.391.661.320.53348FPGSE706FGS270-15+12A+6C透明高透型浅绿63292749291.691.391.651.310.64413FPBSE656FBS266-13+12A+6C透明高透型浅蓝58161038191.731.431.701.380.51334FPBSE606FBS263-17+12A+6C透明遮阳型浅蓝54201036271.731.431.71.380.49323FSBSE586FSBSE58+12A+6C透明遮阳型蓝色52271536301.741.441.711.380.48313FSBSE456FBS245-17+12A+6C透明遮阳型蓝色38202125201.721.421.691.360.37245FDBSE356FBS235-36+12A+6C透明遮阳型深蓝28312018331.801.511.801.490.28189金色系列FSJSE406FSJSE40+12A+6C透明遮阳型金色37181325201.811.521.801.500.37244色玻镀膜FSCLE85LH 6FHL485-05/LH+12A+6C蓝星灰遮阳型深灰3561026101.661.351.611.260.39258FSCSE75LH 6FHS275-17/LH+12A+6C蓝星灰遮阳型深灰3091920151.671.371.631.280.32210FSCLE85TB 6FHL485-05/TB+12A+6C蓝星灰遮阳型蓝色4871030101.731.441.711.390.44291FPBSE65TB 6FBS266-13/TB+12A+6C蓝星灰遮阳型蓝色37101023111.731.431.71.380.36241FSCLE85FG 6FHL485-05/FG+12A+6CF绿遮阳型绿色5891032191.661.351.611.260.46303FSCSE75FG 6FHS275-17/FG+12A+6CF绿遮阳型绿色48151927141.71.411.671.340.4267FPGSE30FG 6FGS235-49/FG+12A+6CF绿遮阳型绿色24392911241.731.441.711.390.21146说明：1、以上数据由"window 5.2"软件计算得出，计算值依据NFRC 100-2001标准条件提出。
