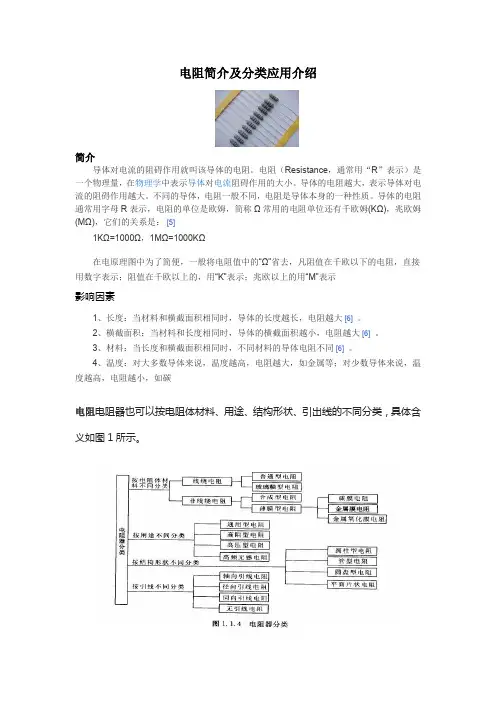

电阻简介及分类应用介绍简介导体对电流的阻碍作用就叫该导体的电阻。
电阻（Resistance，通常用“R”表示）是一个物理量，在物理学中表示导体对电流阻碍作用的大小。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同，电阻是导体本身的一种性质。
导体的电阻通常用字母R表示，电阻的单位是欧姆，简称Ω常用的电阻单位还有千欧姆(KΩ)，兆欧姆(MΩ)，它们的关系是： [5]1KΩ=1000Ω，1MΩ=1000KΩ在电原理图中为了简便，一般将电阻值中的“Ω”省去，凡阻值在千欧以下的电阻，直接用数字表示；阻值在千欧以上的，用“K”表示；兆欧以上的用“M”表示影响因素1、长度：当材料和横截面积相同时，导体的长度越长，电阻越大 [6]。
2、横截面积：当材料和长度相同时，导体的横截面积越小，电阻越大 [6]。
3、材料：当长度和横截面积相同时，不同材料的导体电阻不同 [6]。
4、温度：对大多数导体来说，温度越高，电阻越大，如金属等；对少数导体来说，温度越高，电阻越小，如碳电阻电阻器也可以按电阻体材料、用途、结构形状、引出线的不同分类，具体含义如图1所示。
器的分类：电阻器的种类较多，如果根据电阻器的工作特性及在电路中的作用来分，可分为固定电阻器和可变电阻器两大类。
阻值固定不变的电阻器称为固定电阻器，固定电阻器又包括很多种，主要有碳质电阻器，碳膜电阻器，金属膜电阻器绕线电阻器等。
阻值在一定范围内连接可调的电阻器称为可变电阻器或电位器。
可变电阻器一般为两端可调，电位器一般为三端可调。
如果按电阻器的外观形状分，一般分为圆柱形电阻器、纽扣电阻器和贴片电阻器等。
如果按制作材料的不同，电阻器可分为绕线电阻器、膜式电阻器、碳质电阻器等。
如果按用途的不同，电阻器可分为精密电阻器、高频电阻器、高压电阻器、大功率电阻器、热敏电阻器及熔断电阻器等。
如果按引出线的不同，电阻器可分为轴向引线电阻器、无引线电阻器等(一) 碳膜电阻器：碳膜电阻器是使用最早，最广泛的电阻器。
电阻详细基础知识电阻是电路中常见的一个元件，它用于控制电流的大小。
在电阻详细基础知识中，我们将介绍电阻的基本概念、电阻的分类、电阻的特性、电阻的计算方法以及电阻的应用等内容。
一、电阻的基本概念电阻是指电流通过时会产生电压降的物理现象，它是电路中的一种元件。
电阻的单位是欧姆（Ω），用符号R表示。
电阻的大小与电路中的电流和电压有关，根据欧姆定律可以得出电阻的计算公式：R = U/I，其中R表示电阻，U表示电压，I表示电流。
二、电阻的分类根据电阻的材料和结构，电阻可分为固定电阻和可变电阻两种类型。
1. 固定电阻：固定电阻的电阻值是固定的，不可调节。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。
这些电阻根据其耐功率、耐压等特性可以应用于不同的电路中。
2. 可变电阻：可变电阻的电阻值可以通过调节电阻器来改变。
常见的可变电阻有可变电阻器、电位器等。
可变电阻常用于需要调节电路中的电流或电压的场合，如音量调节、亮度调节等。
三、电阻的特性电阻具有一些特性，包括阻值、功率、温度系数等。
1. 阻值：阻值是电阻的基本特性，它表示电阻对电流的阻碍程度。
阻值越大，电阻对电流的阻碍越大；阻值越小，电阻对电流的阻碍越小。
2. 功率：电阻的功率指的是电阻能够承受的最大功率。
功率与电阻的阻值和电流有关，可以通过P = U^2/R 或 P = I^2R计算得出。
3. 温度系数：电阻的阻值随着温度的变化而变化，这个变化速率称为温度系数。
不同材料的电阻温度系数不同，常见的电阻温度系数有正温度系数和负温度系数。
四、电阻的计算方法计算电阻的方法主要有串联计算和并联计算。
1. 串联计算：当电路中的电阻依次连接在一起时，它们的电阻值相加即可得到总电阻。
例如，当两个电阻R1和R2串联时，总电阻Rt = R1 + R2。
2. 并联计算：当电路中的电阻平行连接时，它们的倒数之和的倒数等于总电阻的倒数。
例如，当两个电阻R1和R2并联时，总电阻Rt = 1/(1/R1 + 1/R2)。

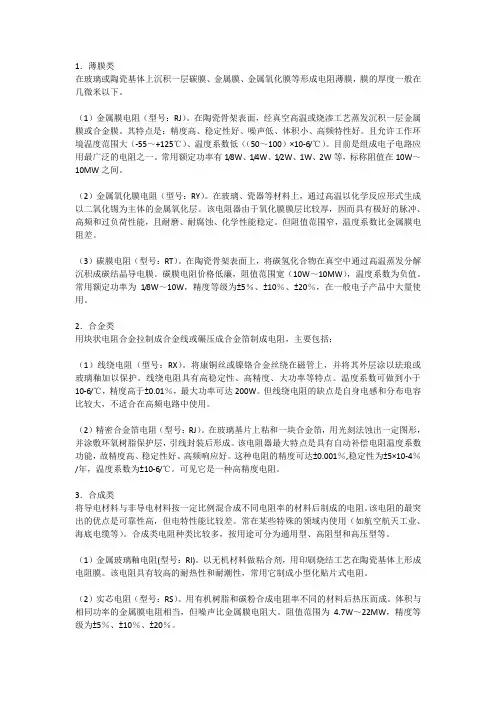

1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。
（1）金属膜电阻（型号：RJ）。
在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。
其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。
且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。
目前是组成电子电路应用最广泛的电阻之一。
常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。
（2）金属氧化膜电阻（型号：RY）。
在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。
该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。
但阻值范围窄，温度系数比金属膜电阻差。
（3）碳膜电阻（型号：RT）。
在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。
碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。
常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。
2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。
将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。
线绕电阻具有高稳定性、高精度、大功率等特点。
温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。
但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。
（2）精密合金箔电阻（型号：RJ）。
在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。
该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。
这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。

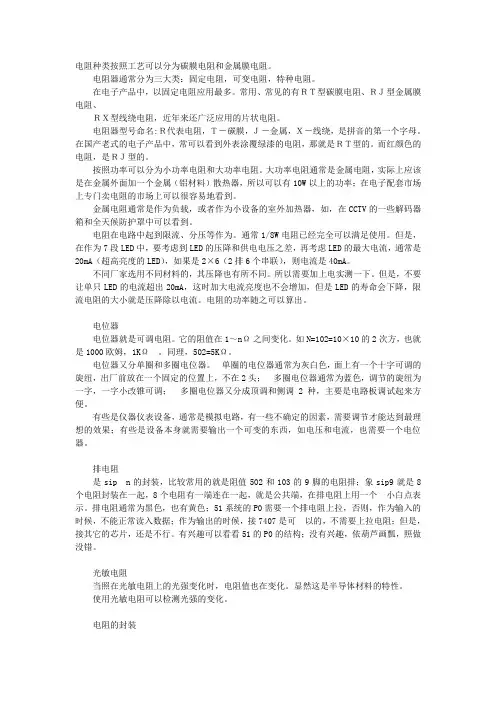

电阻种类按照工艺可以分为碳膜电阻和金属膜电阻。
电阻器通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，近年来还广泛应用的片状电阻。
电阻器型号命名:Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
按照功率可以分为小功率电阻和大功率电阻。
大功率电阻通常是金属电阻，实际上应该是在金属外面加一个金属（铝材料）散热器，所以可以有10W以上的功率；在电子配套市场上专门卖电阻的市场上可以很容易地看到。
金属电阻通常是作为负载，或者作为小设备的室外加热器，如，在CCTV的一些解码器箱和全天候防护罩中可以看到。
电阻在电路中起到限流、分压等作为。
通常1/8W电阻已经完全可以满足使用。
但是，在作为7段LED中，要考虑到LED的压降和供电电压之差，再考虑LED的最大电流，通常是20mA（超高亮度的LED），如果是2×6（2排6个串联），则电流是40mA。
不同厂家选用不同材料的，其压降也有所不同。
所以需要加上电实测一下。
但是，不要让单只LED的电流超出20mA，这时加大电流亮度也不会增加，但是LED的寿命会下降，限流电阻的大小就是压降除以电流。
电阻的功率随之可以算出。
电位器电位器就是可调电阻。
它的阻值在1～nΩ之间变化。
如N=102=10×10的2次方，也就是1000欧姆，1KΩ。
同理，502=5KΩ。
电位器又分单圈和多圈电位器。
单圈的电位器通常为灰白色，面上有一个十字可调的旋纽，出厂前放在一个固定的位置上，不在2头；多圈电位器通常为蓝色，调节的旋纽为一字，一字小改锥可调；多圈电位器又分成顶调和侧调2种，主要是电路板调试起来方便。
有些是仪器仪表设备，通常是模拟电路，有一些不确定的因素，需要调节才能达到最理想的效果；有些是设备本身就需要输出一个可变的东西，如电压和电流，也需要一个电位器。

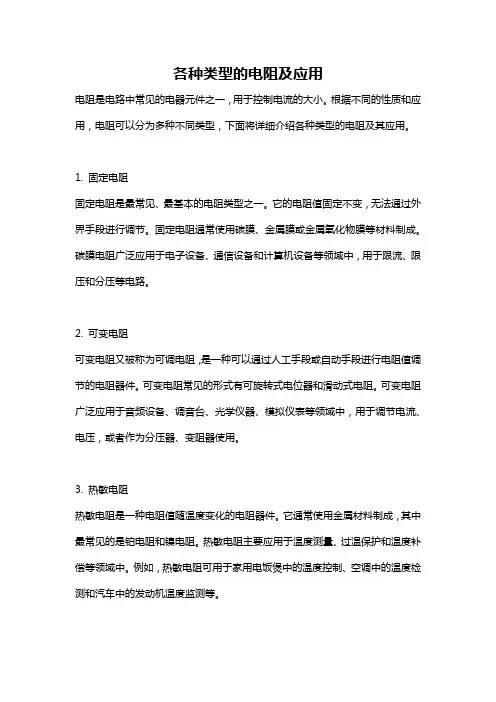

各种类型的电阻及应用电阻是电路中常见的电器元件之一，用于控制电流的大小。
根据不同的性质和应用，电阻可以分为多种不同类型，下面将详细介绍各种类型的电阻及其应用。
1. 固定电阻固定电阻是最常见、最基本的电阻类型之一。
它的电阻值固定不变，无法通过外界手段进行调节。
固定电阻通常使用碳膜、金属膜或金属氧化物膜等材料制成。
碳膜电阻广泛应用于电子设备、通信设备和计算机设备等领域中，用于限流、限压和分压等电路。
2. 可变电阻可变电阻又被称为可调电阻，是一种可以通过人工手段或自动手段进行电阻值调节的电阻器件。
可变电阻常见的形式有可旋转式电位器和滑动式电阻。
可变电阻广泛应用于音频设备、调音台、光学仪器、模拟仪表等领域中，用于调节电流、电压，或者作为分压器、变阻器使用。
3. 热敏电阻热敏电阻是一种电阻值随温度变化的电阻器件。
它通常使用金属材料制成，其中最常见的是铂电阻和镍电阻。
热敏电阻主要应用于温度测量、过温保护和温度补偿等领域中。
例如，热敏电阻可用于家用电饭煲中的温度控制、空调中的温度检测和汽车中的发动机温度监测等。
4. 光敏电阻光敏电阻是一种电阻值随光照强度变化的电阻器件。
光敏电阻通常使用半导体材料制成，例如硒化铟、硫化铟等。
光敏电阻主要应用于光控开关、光电传感器、光敏电路和光敏电阻器等领域中。
例如，光敏电阻可用于滤光器中的光控开关，可以根据外界光照强度来调节滤光片的透光率。
5. 可调电阻可调电阻是一种可以通过外界手段进行电阻值调节的电阻器件。
它常见的形式有变压器、电位器、电阻箱和电阻条等。
可调电阻在电子电路中广泛用于调节电流、电压和功率等。
例如，可调电阻可以用作调节电源输出电压的模块，也可以用于调节音频设备的音量。
6. NTC电阻NTC电阻是一种负温度系数电阻，其电阻值随温度上升而下降。
NTC电阻通常使用氮化硅、氮化铝等材料制成。
NTC电阻主要应用于温度测量、热敏控制和温度补偿等领域中。
例如，NTC电阻可用于温度计、恒温器和温度补偿电路中。
电阻基础知识讲解大全电阻是电路中常见的基本元件之一，它在电子技术领域中起着至关重要的作用。
本文将全面解析电阻的基础知识，包括电阻的定义、分类、特性等方面内容。
一、电阻的定义与基本概念电阻是指电流通过某一导体时，由于导体的物理性质所产生的电阻力。
它是表征导体阻碍电流流动程度的物理量，通常用符号R表示，单位是欧姆（Ω）。
二、电阻的分类1. 固定电阻固定电阻是指其电阻值在一定条件下保持不变的电阻器件。
常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物膜电阻等。
它们都具有稳定的电阻值、精度高、温度系数小等特性。
2. 可变电阻可变电阻是指其电阻值可以通过外部手段进行调节的电阻器件。
它提供了对电路中电阻值的调整和变化的能力，常见的可变电阻有电位器和可变电阻器。
可变电阻在电子电路设计中常用于精确调节电路参数或电路信号的幅度。
三、电阻的特性1. 电阻值电阻值是指一个电阻器件所具有的电阻大小，一般用欧姆（Ω）表示。
电阻值的大小决定了电流通过电阻时受到的阻碍程度，越大则对电流的阻碍越大。
2. 电阻的色环编码为了方便读取电阻器件的电阻值，常常使用色环编码来表示。
色环编码是指在电阻器体表面采用不同颜色的环来表示不同的数字，通过组合不同的颜色和位置，可以得到电阻器件的准确电阻值。
3. 电阻的功率电阻的功率是指电阻器件所能承受的最大功率。
它与电阻的尺寸、材料以及工作条件有关。
一般来说，功率越大的电阻器件可以承受更高的电流和更高的功率。
4. 电阻的温度系数电阻值通常会随着温度的变化而发生变化，这是由于导体材料的热膨胀系数和电阻率的温度系数不同导致的。
电阻的温度系数可以用来衡量电阻随温度变化的程度，常见的温度系数有正温度系数和负温度系数。
四、电阻的应用领域电阻作为电路中的基本元件，广泛应用于各个领域。
以下是电阻的主要应用领域：1. 电子设备和电路中的信号调节与传输。
2. 电源电路和电能调节。
3. 温度传感和测量。
4. 信号滤波和分离。
幻灯片1电阻的种类新晨阳电子幻灯片2电阻的分类及特点应用●几乎任何电路中都会出现电阻的存在，它就好比是氧气一样对于电路，是不可或缺的。
它保护我们的电路，又有各种各样的不同地方的特色应用。
本文将为你详细解读电阻的种类及特点。
幻灯片3一、电阻器的种类●电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，R代表电阻，T-碳膜，J-金属，X-线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT 型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
●电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）幻灯片4二、电阻器的标识●这些直接标注的电阻，在新买来的时候，很容易识别规格。
可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。
在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
而且，电阻器元件越做越小，直接标注的标记难以看清。
因此，国际上惯用“色环标注法”.事实上，“色环电阻”占据着电阻器元件的主流地位。
“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。
有的是用4个色环表示，有的用5个。
有区别么？是的。

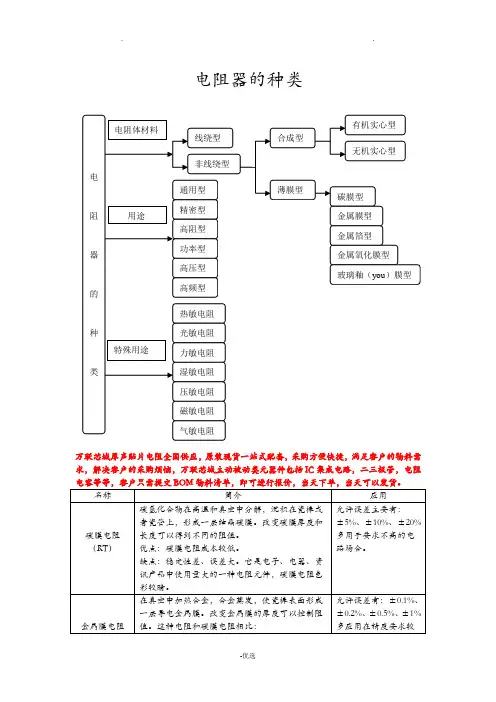

电阻器的种类万联芯城厚声贴片电阻全国供应，原装现货一站式配套，采购方便快捷，满足客户的物料需求，解决客户的采购烦恼，万联芯城主动被动类元器件包括IC集成电路，二三极管，电阻电容等等，客户只需提交BOM物料清单，即可进行报价，当天下单，当天可以发货。
（RJ）体积小、噪音低、稳定性好，但成本较高，金属膜电阻色彩亮丽，又可细分为高频、高压、精密等多种类型。
高的场合。
金属氧化膜电阻（RY）用锡和锑等金属盐溶液喷雾到炽热的陶瓷骨架表面经水解沉积而形成。
这类电阻抗氧化和热稳定性好，额定功率X围1/8W~50KW。
适用于不燃、耐温变、耐湿等场合。
线绕电阻（RX）线绕电阻器阻值精确、工作稳定、温度系数小、耐热性能好、功率较大但其电阻值较小，分布电感和分布电容较大，制作成本也较高。
适用于低频且精确度要求高的电路。
大功率线绕电阻（RX）用康铜或者镍铬合金电阻丝在陶瓷骨架上线绕而成。
这种电阻分固定和可变两种。
它的特点是工作稳定、耐热性能好、误差X围小。
适用于大功率的场合，额定功率一般1W以上。
有机实心电阻（RS）有机实心电阻器是把颗粒状导电物、填充料和黏合剂等材料混合均匀后热压在一起，然后装在塑料壳内组成的电阻器，它的引线直接压塑在电阻体内。
由于这种电阻器导体截面较大，因此具有很强的过负荷能力，且可靠性高、价格低。
其主要缺点是精度低。
这种电阻器一般用在负载不能断开且工作负荷较大的地方，如音频输出接耳机的电路熔断电阻（RF）熔断电阻又称为保险丝电阻，是一种具有电阻和保险丝双重功能的元件。
熔断电阻大多为灰色，用色环或数字表示电阻值，额定功率由电阻尺寸所决定。
在正常情况下使用时，它具有普通电阻的电器特性，一旦电路发生故障就会在规定的时间内熔断，从而起到保护其他重要元件的作用。
目前，国内外一般采用的是不可修复（一次性）的保险丝电阻，其额定功率有0.25W、0.5W、1W、2W和3W等规格，阻值可做到0.22~5.1K。
与价值高、需保护的电路元器件相串联使用，常用在电源和二次电源电路内。

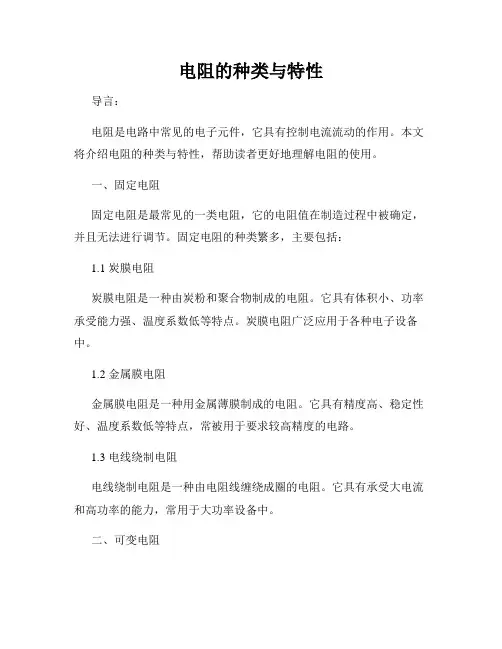

电阻的种类与特性导言：电阻是电路中常见的电子元件，它具有控制电流流动的作用。
本文将介绍电阻的种类与特性，帮助读者更好地理解电阻的使用。
一、固定电阻固定电阻是最常见的一类电阻，它的电阻值在制造过程中被确定，并且无法进行调节。
固定电阻的种类繁多，主要包括：1.1 炭膜电阻炭膜电阻是一种由炭粉和聚合物制成的电阻。
它具有体积小、功率承受能力强、温度系数低等特点。
炭膜电阻广泛应用于各种电子设备中。
1.2 金属膜电阻金属膜电阻是一种用金属薄膜制成的电阻。
它具有精度高、稳定性好、温度系数低等特点，常被用于要求较高精度的电路。
1.3 电线绕制电阻电线绕制电阻是一种由电阻线缠绕成圈的电阻。
它具有承受大电流和高功率的能力，常用于大功率设备中。
二、可变电阻可变电阻是一种可以通过调节电阻值的电子元件。
它的电阻值可以根据需要进行调节，以满足不同的电路要求。
常见的可变电阻有：2.1 片式可变电阻片式可变电阻是一种在电路板上安装的电阻，通常由一片层压薄片构成。
它的电阻值可以通过旋转或滑动调节器来改变。
2.2 引线式可变电阻引线式可变电阻是一种通过拉伸或压缩引线来改变电阻值的电阻。
它通常用于需要手动调节的电路中，例如音量控制器。
2.3 光敏电阻光敏电阻是一种能够感应环境光强度并改变电阻值的电阻。
光敏电阻常用于光控开关、光敏传感器等设备中。
三、特殊电阻除了固定电阻和可变电阻，还存在一些特殊类型的电阻，例如：3.1 温度传感电阻温度传感电阻是一种根据温度变化而改变电阻值的电阻。
它通常用于温度测量和控制领域，常见的温度传感电阻有热敏电阻和负温度系数电阻。
3.2 压敏电阻压敏电阻是一种在受到机械应力作用时改变电阻值的电阻。
它常被用于防雷击、电力设备保护等领域。
3.3 声敏电阻声敏电阻是一种能够感应声音并改变电阻值的电阻。
它常用于声控灯、噪声检测等应用中。
结论：电阻具有各种不同的种类和特性，包括固定电阻、可变电阻和特殊电阻。
了解不同种类的电阻以及它们的特性，有助于我们在电路设计和电子设备选择过程中做出正确的决策。
电阻器的分类电阻器是电子工程中的一种重要元件。
它能够把电子电路中的电流限制在一定的大小，从而控制电子电路的操作。
本文将介绍电阻器的分类，并分析各类电阻器的特性和应用。
一、电阻器种类1、晶体管电阻器：晶体管电阻器是一种较常用的电阻器，它是由晶体管、金属片和绝缘材料组成的。
它的电阻可以从几欧姆到上百欧姆不等，能够满足大多数电路的需求。
晶体管电阻器有很高的额定值精度和较好的耐久性，对特定电路的电源稳定具有重要作用。
2、电位器：电位器是一种有限制的可改变电阻的元件。
它的特点是将电阻连接构成一个圆环，可以通过旋转杆来改变电阻的大小，以满足特定电路的需求。
电位器有转动式和条状式两种类型，分别由多种材料制成，可以满足不同的使用环境。
3、电阻网络：电阻网络由多个普通电阻元件连接构成，它们可以提供特定的电阻结构，以实现特定功能。
当各部分电阻之间的连接构成一个环路时，它就可以把电阻分成几部分，每一部分的电阻值的乘积是相同的，这也是“电阻分压”的原理。
4、调节电阻器：调节电阻器是一种可以改变其阻值的电阻器。
它可以根据所给电路的要求，通过旋转或拉动其内部加热管，从而改变其阻值。
此外，调节电阻器还具有较高的额定值精度、耐压强度和低失真性能，是一种比较经济实用的元件。
5、电容性电阻器：电容性电阻器是一种电容性介质和普通电阻元件连接构成的电阻器。
它的特点是把电容和电阻结合起来，使电容和电阻的特性一起作用，从而达到滤波作用。
高品质的电容性元件通常由纯金属片和石英片组成，能够提供抗振动性能和较低的噪声。
二、电阻器应用电阻器有着广泛的应用，从电器设备到电子电路，都可以利用它来满足特定的需求。
比如，电阻器可以应用于电机的驱动系统，可以调节电机的转速和力矩；可以用于电压补偿，可以保持电源的稳定，以达到良好的稳定性；电阻器也可以应用于电路的过滤，可以减少杂散电磁波，保护元器件不受损害；此外，电阻器还可以用于测量和计算，用于精确测量电流、电压和功率，以及电路模拟计算等。
电阻的分类及特点
电阻是用来限制电流流动的元件，根据其特点和应用范围的不同，可以进行分类。
以下是几种常见的电阻分类及其特点：
1. 固定电阻：固定电阻是指其电阻值固定不变的电阻元件。
它们通常由金属或碳材料制成，具有较高的精度和稳定性。
固定电阻主要用于电路中需要固定电阻值的应用，如电路校准、稳压器等。
2. 可变电阻：可变电阻是可以通过调节电阻值的电阻元件。
它们通常由旋钮、滑动器或开关等结构控制电阻值的改变。
可变电阻常用于电子设备调节电路参数的需求，如音量控制、调光器等。
3. 高频电阻：高频电阻是专为高频电路设计的电阻元件。
它们具有较高的频率响应和稳定性，能够在高频电路中准确地控制电阻值。
高频电阻常用于通信设备、雷达系统等高频电路中。
4. 功率电阻：功率电阻是能够耐受较高功率的电阻元件。
它们通常采用大功率处理技术，并具有较大的外部尺寸和散热能力。
功率电阻主要用于需要承受大功率负荷的电路，如电机驱动、电源系统等。
5. 温度保险电阻：温度保险电阻是能够在超过特定温度时自动断开电路的电阻元件。
它们通常采用热敏材料制成，当环境温度超过设定温度时，电阻会迅速升高并断开电路，起到保护电子设备的作用。
温度保险电阻主要用于电器和家电设备的过热保护。
这些分类只是电阻的一部分，还有其他类型的电阻如NTC热敏电阻、PTC热敏电阻、铁氧体电阻等。
每种电阻都有其特定的特点和应用领域，选择合适的电阻类型对于电路设计和应用至关重要。
电阻的分类和作用电阻是电路中常见的一个元件，它具有阻碍电流流动的作用。
根据材料和结构的不同，电阻可以分为固定电阻、变阻器和特殊电阻三种类型。
固定电阻是指电阻值固定不变的电阻。
它由导电材料制成，常用的材料有金属、碳膜、金属膜等。
金属电阻是最常见的一种，它由金属丝或箔片制成，具有较高的功率耗散能力。
碳膜电阻是通过在绝缘基片上涂覆一层碳膜制成，具有较低的功率耗散能力。
金属膜电阻则是在金属薄膜上蒸镀一层保护膜，具有较高的精度和稳定性。
变阻器是一种可以调节电阻值的电阻。
它由可调电阻体和滑动触点组成。
可调电阻体可以是线性的，也可以是非线性的，根据不同的需要选择合适的类型。
滑动触点可以通过旋转、滑动或按压等方式来调节电阻值。
变阻器常用于电子设备的调节电路、传感器的调零电路等，具有很大的灵活性和可调节性。
特殊电阻是指具有特殊功能或特殊结构的电阻。
例如，光敏电阻是一种光电转换元件，其电阻值随光照强度的变化而变化。
热敏电阻是一种热电转换元件，其电阻值随温度的变化而变化。
压敏电阻是一种压电转换元件，其电阻值随受力的大小和方向的不同而变化。
这些特殊电阻在光电、热电、压电等领域都有广泛的应用。
电阻在电路中起到了阻碍电流流动的作用。
当电流通过电阻时，会产生一定的电压降，根据欧姆定律，电压与电流成正比，电阻的大小决定了电压降的大小。
因此，电阻可以用来控制电路中的电流、电压和功率。
在实际应用中，电阻常常用来限流、限压、分压、匹配阻抗等。
电阻的分类和作用是我们学习电路基础知识时必须了解的内容。
掌握了电阻的分类和作用，就能够更好地理解和应用电路原理，在电子技术领域有更广阔的发展空间。
希望本文能够对读者有所帮助，增加对电阻的理解和运用能力。
电阻种类及应用电阻是电路中常见的元件之一，用于控制电流的大小和限制电路的功率。
根据电阻的特性和材料，可以分为多种类型的电阻。
下面将介绍一些常见的电阻种类及其应用。
1. 碳膜电阻：碳膜电阻是一种采用印刷方式在陶瓷基片上制作的电阻。
它具有体积小、价格便宜的优点，主要用于一般的低功率应用，如电子设备的电压分压、电流限制和消耗功率等。
2. 金属膜电阻：金属膜电阻是在陶瓷基片上镀上金属膜形成的电阻。
它具有较高的精度和稳定性，广泛应用于精密仪器仪表、工业自动化控制和各类高精度电子设备中。
3. 电感电阻：电感电阻是由线圈中的线圈电感和其自身电阻组成的。
它广泛应用于滤波电路、共振电路、变频电路和功率电路中，用于限制电流、分离信号和改变信号特性等。
4. 变压器电阻：变压器电阻是一种变阻器，可以通过改变电流或电压的大小来改变电路的特性。
它常用于实验室、工业设备和电源调节器中，用于调节电流和电压以达到所需的功率和电压。
5. 热敏电阻：热敏电阻是一种根据温度的变化而改变电阻值的元件。
它具有灵敏度高、响应速度快的特点，广泛应用于温度测量、温度补偿和温度控制等领域。
6. 铁氧体电阻：铁氧体电阻是一种利用铁氧体材料具有的磁性和电阻性质制成的电阻。
它具有高频带通和滤波的功能，广泛应用于无线通信、雷达系统、无线电设备和电子测量仪器等领域。
7. 光敏电阻：光敏电阻是一种依据光照强度变化而改变电阻值的元件。
它通常由导电性很强的半导体材料制成，广泛应用于光敏电路、光电测量、光控制开关和自动亮度调节等领域。
这只是一部分常见的电阻种类及其应用，还有一些其他类型的电阻，如电容性电阻、电力电阻、网络电阻等。
不同类型的电阻在电路中起到不同的作用，能够满足不同的需求。
在实际应用中，需要根据具体的电路设计和要求选择合适的电阻类型及其参数。
电阻的分类和作用
电阻是一种被广泛应用于电路中的被动元件，其主要作用是限制电流
的流动和降低电压。
根据不同的材料、结构和功能，电阻可以分为多
种类型。
1. 固定电阻：这种电阻的阻值是固定不变的，通常由金属或碳等材料
制成。
它们可以用于各种类型的电路中，如直流和交流电路、放大器、滤波器等。
固定电阻有不同的尺寸和形状，例如贴片式、插件式、螺
旋式等。
2. 可变电阻：这种电阻可以通过调节其阻值来改变电路中的参数。
可
变电阻通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是
端子引脚。
可变电阻有许多应用场景，例如音量控制器、灯光调节器等。
3. 热敏电阻：这种电阻具有温度感应特性，在温度升高时其阻值会减小。
热敏电阻通常用于温度传感器中，以测量环境温度。
4. 光敏电阻：这种电阻具有光感应特性，在光线强度变化时其阻值也
会发生变化。
光敏电阻通常用于光传感器中，以检测环境光线的强度。
5. 电位器：这种电阻可以通过旋转或滑动来调节其阻值。
电位器通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是端子引脚。
电位器有许多应用场景，例如音量控制器、灯光调节器等。
总之，不同类型的电阻都有其独特的功能和应用场景。
在设计和制造各种类型的电路时，选择合适的电阻是非常重要的。
电阻的分类和用途电阻是一种电子元件，用于控制电流的大小。
根据电阻的材料、结构和工作原理的不同，可以将电阻分为多种类型。
本文将介绍电阻的分类以及它们在不同领域的用途。
一、电阻的分类1. 固定电阻：固定电阻是最常见的一种电阻，它具有固定的电阻值。
根据材料的不同，固定电阻又可分为碳膜电阻、金属膜电阻、金属氧化物膜电阻等。
碳膜电阻广泛应用于家电、通信设备等领域；金属膜电阻常用于高精度测量电路；金属氧化物膜电阻则适用于高温环境。
2. 可变电阻：可变电阻的电阻值可以通过调节电阻元件来改变。
可变电阻常见的类型有可变电阻器、压敏电阻和光敏电阻。
可变电阻器广泛应用于音量控制、亮度调节等场合；压敏电阻可用于测量压力或力的大小；光敏电阻则可以用于光敏传感器、光控开关等设备。
3. 温度传感电阻：温度传感电阻是根据电阻材料的温度系数来测量温度的电阻。
常见的温度传感电阻有铂电阻和热敏电阻。
铂电阻常用于医疗设备、工业自动化等领域；热敏电阻则广泛应用于温度测量、恒温控制等场合。
4. 功率电阻：功率电阻是一种可以承受较大功率的电阻。
它具有较大的尺寸和散热能力，适用于高功率电路、电机驱动等领域。
5. 高频电阻：高频电阻是专门用于高频电路中的电阻。
它具有较小的尺寸和电感，可以有效地减小电路的干扰和损耗。
二、电阻的用途1. 电子设备：电阻作为电子元件之一，广泛应用于各种电子设备中。
例如，在电视机、手机等家电产品中，电阻用于控制电路的电流和电压，保证设备的正常运行。
2. 通信设备：电阻在通信设备中起到重要的作用。
例如，在电话线路中，电阻用于平衡信号的传输，提高通信质量；在光纤通信中，电阻用于限制电流的大小，保护光纤不受损坏。
3. 电力系统：电力系统中的电阻主要用于测量电流和电压。
例如，在电能表中，电阻用于测量电流，计算电能的消耗；在电力变压器中，电阻用于测量绕组温度，保证变压器的安全运行。
4. 工业自动化：电阻在工业自动化中起到重要的作用。
电阻常见分类及应用详解
电阻器
电阻器简称电阻，是电子电路中应用最多的电子元件。
电阻器在电路中的作用为：降低电压，分配电压，限制电流。
按其制造材料和结构的不同，可有不同的分类方式。
不同类型的电阻器，其特点、用途不同。
电阻器的常见种类
电阻器按照其结构和性能的不同，可分为固定电阻器、可变电阻器和敏感型电阻器三大类，具体分类如下：
一、固定电阻器
固定电阻器的电阻值是固定不变的，一经制成不再改变。
它的种类繁多.可按其电阻体材料、结构形状或用途的不同进行分类。
电阻器的种类虽多，但常用的主要有RT型碳膜电阻器、RJ型金属膜电阻器和RX型线绕电阻器等。
图11是各种常用的电阻器的外形图。
1、碳膜电阻器
这种电阻器的电阻体是在高温下将有机化合物热分解产生的碳沉积在瓷棒或瓷管表面而制成的，其型号标志为RT。
改变碳膜的厚度和用刻槽的方法来改
变碳膜的长度，可得到不同的阻值。
碳膜电阻器的阻值范围宽，有良好的阻值稳定性，高频特性好，电阻温度系数不大且是负值，价格低廉。
除了普通碳膜电阻器外，还有高频电阻器和精密型电阻器等。
碳膜电阻器目前在我国生产量最大、应用范围也最广，如在收音机、录放机、电视机及其他一些电子设备和仪器中都广泛应用到碳膜电阻器。
2.金属膜电阻器。
各类电阻的简介、分类和应用
电阻，英文名resistance,通常缩写为R,它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R,那么R=U/I,电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”,指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。
电阻是最容易理解的元件、也是应用最广泛的电子元器件，大约占所有电子元器件的35%。
按照电阻的材料分类解释：碳膜电阻器
碳膜电阻器是将通过真空髙温热分解的结晶碳沉积在柱形或管形的陶瓷骨架上制成的。
用控制碳膜的厚度和刻槽来控制电阻值。
碳膜电阻器的外形和结构如图2所示。
碳膜电阻器
碳膜电阻器有良好的稳定性，负温度系数小，高频特性好，受电压和频率影响较小，噪声电动较小，脉冲负荷稳定，阻值范围宽，制作工艺简单，生产成本低，所以非常广泛地应用在各种电子产品中。
金属膜电阻器
金属膜电阻器是将金属或合金材料用真空加热蒸发在瓷基体上形成一层薄膜而制成的，也有采用高温分解、化学沉积和烧渗等方法制成的，外形和结构如图3所示。
图3 金属膜电阻器
金属膜电阻器稳定性和耐热性能好，温度系数小，工作频率范围大，噪声电动势很小，常在高频电路中使用。
