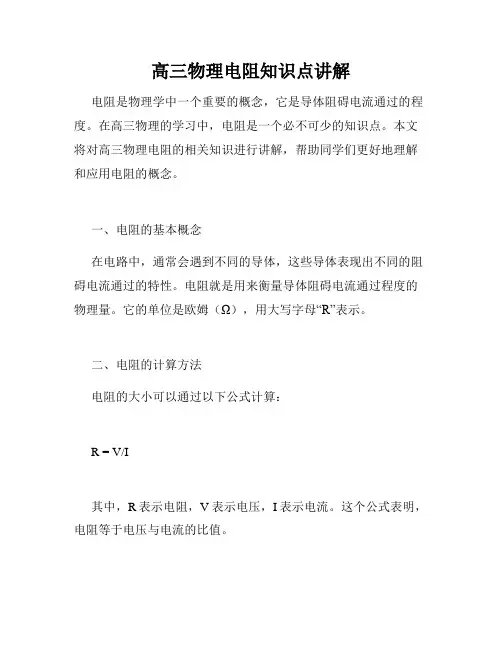

高三物理电阻知识点讲解电阻是物理学中一个重要的概念，它是导体阻碍电流通过的程度。
在高三物理的学习中，电阻是一个必不可少的知识点。
本文将对高三物理电阻的相关知识进行讲解，帮助同学们更好地理解和应用电阻的概念。
一、电阻的基本概念在电路中，通常会遇到不同的导体，这些导体表现出不同的阻碍电流通过的特性。
电阻就是用来衡量导体阻碍电流通过程度的物理量。
它的单位是欧姆（Ω），用大写字母“R”表示。
二、电阻的计算方法电阻的大小可以通过以下公式计算：R = V/I其中，R表示电阻，V表示电压，I表示电流。
这个公式表明，电阻等于电压与电流的比值。
三、欧姆定律欧姆定律是描述电阻、电流和电压之间关系的基本规律。
根据欧姆定律，电阻R的大小与电流I和电压V之间的关系可以用下面的公式表示：R = V/I这条定律表明，当电压不变时，电流与电阻成反比；当电流不变时，电阻与电压成正比。
四、电阻的分类电阻可以根据材料、形状和使用方式等不同的因素进行分类。
常见的电阻类型有：1. 固定电阻：具有固定电阻值的电阻器，常用于电路中的稳定电阻。
2. 可变电阻：可以根据需要调节电阻值的电阻器，常用于各种调节电路中。
3. 光敏电阻：根据光照强度的变化而改变电阻值的电阻器，常用于光控电路中。
4. 热敏电阻：根据温度的变化而改变电阻值的电阻器，常用于温度检测和控制电路中。
五、串联电阻和并联电阻在电路中，多个电阻可以串联或并联连接。
串联电阻是指将多个电阻依次连接在一起，电流依次通过每个电阻；并联电阻是指将多个电阻分开连接，电流分别通过每个电阻。
在串联电路中，总电阻（RT）等于各个电阻之和：RT = R1 + R2 + R3 + ...在并联电路中，总电阻（RT）可以通过以下公式计算：1/RT = 1/R1 + 1/R2 + 1/R3 + ...六、电阻与功率电阻器在工作过程中会产生热量，因此需要考虑电阻器的功率。
功率（P）和电流（I）、电阻（R）、电压（V）之间的关系可以用以下公式表示：P = VI = I^2R = V^2/R其中，P表示功率，单位是瓦特（W）。
电阻（电阻器）1、电阻器电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻，该元件称为电阻器，简称电阻。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关。
电阻的是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能；当电流经过电阻时会在两端形成不同的电压。
在电路正常工作过程中，电流的大小恒定不变；但是电压的大小在不同的电路（节点）处会发生改变，其中的原因就电阻的阻抗导致阻流降压；接地或与直流电源负极相连接的导线（节点）电压值都是0 单位：欧姆（Ω，KΩ，MΩ）1M欧=103 K欧=106欧功能：阻碍电流通过，降低电压（阻流降压）。
电阻器在电路中主要用来调节和稳定电流与电压，可作为分流器和分压器，也可作电路匹配负载。
根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件，又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。
常见的特种电阻种类：光敏电阻、热敏电阻、压敏电阻术、气敏电阻、磁敏、湿敏、力敏（把外界物理变化变为电信号变化）重要参数：电阻值，电阻功率，电阻种类；(a)一般符号;(b)可变电阻器;(c)热敏电阻器;(d)压敏电阻器:(e)光敏电阻器;(f)滑线式变阻器2、电阻分类：封装类型（了解）碳膜电阻:是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
此电阻器是在高温真空中分离出有机化合物－－碳，紧密附着於瓷棒表面的碳膜为电阻体，再加以适当的接头后切薄而成，并在其表面涂上环氧树脂密封保护优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
绕线电阻、无感性电阻：将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料，保护而成。
其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。
无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点。
电阻的基础知识1 电阻的分类1.1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.1.2.按制造材料薄膜电阻、线绕电阻，无感电阻等.1.2.1薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：a碳膜电阻器碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
b 金属膜电阻器。
金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
c 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。
材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。
其性能与金属膜电阻器类似，但电阻值范围窄。
它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。

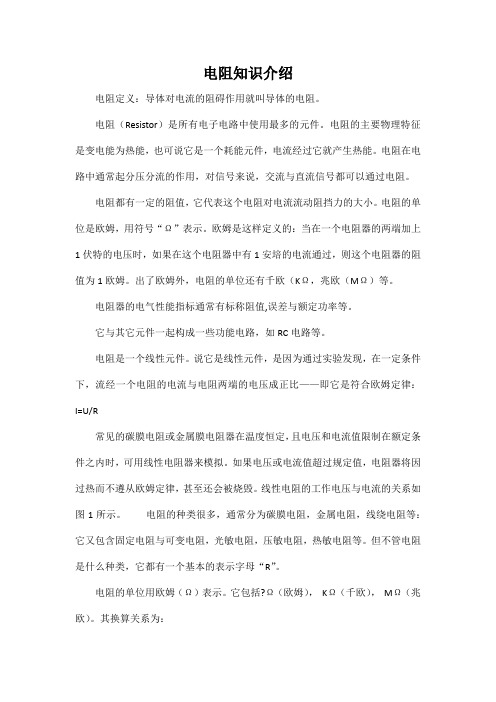

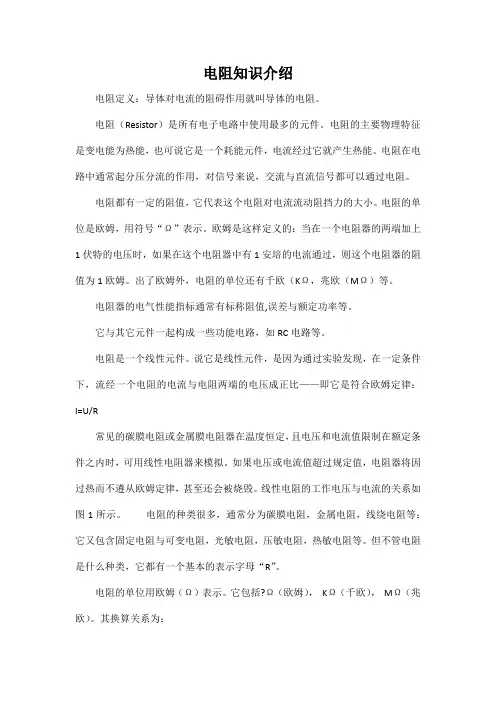

电阻知识介绍电阻定义：导体对电流的阻碍作用就叫导体的电阻。
电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
电阻都有一定的阻值，它代表这个电阻对电流流动阻挡力的大小。
电阻的单位是欧姆，用符号“Ω”表示。
欧姆是这样定义的：当在一个电阻器的两端加上1伏特的电压时，如果在这个电阻器中有1安培的电流通过，则这个电阻器的阻值为1欧姆。
出了欧姆外，电阻的单位还有千欧（KΩ，兆欧（MΩ）等。
电阻器的电气性能指标通常有标称阻值,误差与额定功率等。
它与其它元件一起构成一些功能电路，如RC电路等。
电阻是一个线性元件。
说它是线性元件，是因为通过实验发现，在一定条件下，流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律：I=U/R常见的碳膜电阻或金属膜电阻器在温度恒定，且电压和电流值限制在额定条件之内时，可用线性电阻器来模拟。
如果电压或电流值超过规定值，电阻器将因过热而不遵从欧姆定律，甚至还会被烧毁。
线性电阻的工作电压与电流的关系如图1所示。
电阻的种类很多，通常分为碳膜电阻，金属电阻，线绕电阻等：它又包含固定电阻与可变电阻，光敏电阻，压敏电阻，热敏电阻等。
但不管电阻是什么种类，它都有一个基本的表示字母“R”。
电阻的单位用欧姆（Ω）表示。
它包括?Ω（欧姆），KΩ（千欧），MΩ（兆欧）。
其换算关系为：1MΩ=1000KΩ，1KΩ=1000Ω。
电阻的阻值标法通常有色环法，数字法。
色环法在一般的的电阻上比较常见。
由于手机电路中的电阻一般比较小，很少被标上阻值，即使有，一般也采用数字法，即：101——表示100Ω的电阻；102——表示1KΩ的电阻；103——表示10KΩ的电阻；104——表示100KΩ的电阻；105——表示1MΩ的电阻；106——表示10MΩ的电阻。
电子兀器件系列知识------- 电阻电阻器通常简称为电阻，是一种最基本、最常用的电子元件。
导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、M Q表示。
一、电阻器的分类按其制造材料和结构不同分类：1线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实芯电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻按阻值是否可调整分类1 固定电阻器2、可变电阻器二、电阻器的命名方法电阻器用符号“ R”表示。
图形符号如下图。
电阻器的型号命名由四部分组成。
第一个部分用字母“ R”表示电阻器的主称，第二部分用字母表示构成电阻器的导体材料，第三部分用数字或字母表示电阻器的分类，第四部分用数字表示序号。
例如，型号为RT11,表示普通碳膜电阻器；型号为RJ71，表示精密金属膜电阻器。
上图：电阻器图形符号T电阻RT 10K爨膜示例：RJ71-0.125-5.1KI 型电阻器下图是碳膜电阻及精密金属膜电阻。
0.12^ e.ik T主需.电堪as材料.金■構IyW第一部分第二部分（材料）第三部分第四部分（分类）RH 合成碳膜 1普通 序号I 玻璃釉膜 2普通 J 金属膜 3超咼频 N 无机实芯 4高阻 G 沉积膜5高温 S 有机实芯 7精密 T 碳膜 8咼压 X 线绕9特殊 丫氧化膜G 咼功率 F 复合膜T 可调F 表：电阻器型号的意义三、电阻器的参数：1、标称阻值：电阻器上面所标示的阻值。
确定电阻器标称值的一般原则是，生产出来的电阻器按照一定的误差等级从小阻值到大阻值分布，使所有的电阻器都能找到一个标称值，以免造成不必要的损失。
电阻器的误差等级有E6、E12、E24,分别对应土20%、土10%、土5%三个误差等级，分别有六个、十二个和二十四个标称值。
电阻知识点和公式总结一、电阻的概念电阻是指电流在导体中流动时所遇到的阻碍，是导体对电流的阻碍作用。
电阻的单位是欧姆（Ω），符号为R。
电阻的大小与导体的材料、长度和横截面积有关。
二、电阻的分类1. 固定电阻：电阻值是固定不变的，如炭膜电阻、金属膜电阻等。
2. 可变电阻：电阻值可以通过外界的操作进行调节，如电位器、电阻箱等。
三、电阻的公式电阻的大小可以通过以下公式计算：R=ρ*l/A其中，R为电阻值，ρ为电阻率，l为导体的长度，A为导体的横截面积。
四、电阻率电阻率是一个材料的固有属性，它与导体的材料有关。
电阻率越大，导体的电阻就越大。
不同材料的电阻率也不同，一般用ρ表示，单位是Ω·m。
五、电阻的热效应电阻通电后会产生热效应，这个效应称为焦耳热。
焦耳热是由于电流通过导体时，导体原子的震动增强而导致的。
六、串联电阻和并联电阻1. 串联电阻：指多个电阻依次连接在一起，电流只有一条路径可以流过。
2. 并联电阻：指多个电阻并联在一起，电流可以有多条路径可以流过。
七、电阻的测量电阻可以通过万用表进行测量，另外还有许多其他的测量电阻的方法。
八、电阻的使用电阻广泛应用于各种电路中，可以用来限制电流、分压、降压等。
九、电阻的温度特性电阻的大小和温度有关，随着温度的升高，电阻的大小也会发生变化。
许多材料的电阻与温度的关系可以通过温度系数来描述。
十、电阻的能量消耗电阻在通电时会消耗能量，这个能量就是电压和电流的乘积。
电阻会将电能转化为热能。
十一、电阻和功率电阻和功率之间有一定的关系，可以通过以下公式计算：P=I²R其中，P为功率，I为电流，R为电阻。
十二、欧姆定律欧姆定律是表示电阻和电流、电压之间的关系的定律。
欧姆定律可以用以下公式来表示：U=IR其中，U为电压，I为电流，R为电阻。
以上就是关于电阻的知识点总结，通过了解电阻的基本概念、分类、公式、测量等内容，可以更好地理解电阻在电路中的作用和应用。
电阻高中知识点总结一、电阻的基本概念1. 电阻的定义电阻是物质对电流的阻碍作用，即电阻是电流通过某一导体时所受到的阻碍。
在电路中，电阻通常用符号“R”来表示，单位为欧姆（Ω）。
2. 电阻的作用电阻的主要作用是阻碍电流，使得电路中的电流、电压和功率得以控制和调节。
通过改变电阻的大小，可以调节电路中的电流和电压，实现对电子设备的控制。
3. 电阻的特性电阻的大小与电阻体积、长度、横截面积、材料电阻率有关。
一般来说，电阻的大小与电阻体积成正比，与电阻长度成反比，与材料电阻率有关。
二、电阻的分类根据电阻的性质和用途不同，可以将电阻进行分类：1. 固定电阻：电阻的阻值固定不变，一般用于固定电路参数。
2. 变阻器：电阻的阻值可以通过外部控制器调节，可以用于调节电路中的电流和电压。
3. 发热电阻：电阻通过电流作用产生热量，通常用作加热元件。
4. 光敏电阻：电阻的阻值随光照强度变化而变化，用于光敏元件和光控电路中。
三、电阻的计算和公式1. 电阻的计算公式电阻的大小可以通过以下公式进行计算：R = ρ * L / A其中，R为电阻的大小，单位为欧姆（Ω）；ρ为材料电阻率，单位为Ω·m；L为电阻长度，单位为米；A为电阻横截面积，单位为平方米。
2. 串联电阻和并联电阻在电路中，电阻可以进行串联和并联连接。
对于串联连接的电阻，总电阻值可以通过以下公式进行计算：R = R1 + R2 + R3 + ...对于并联连接的电阻，总电阻值可以通过以下公式进行计算：1/R = 1/R1 + 1/R2 + 1/R3 + ...四、电阻与电路1. 电阻的作用在电路中，电阻的作用是控制电流的大小和流向，调节电路的电压和功率。
通过改变电阻的大小，可以控制电路中的电流和电压，实现对电子设备的控制和调节。
2. 电阻的连接方式电阻可以通过串联和并联的方式连接在电路中，从而影响电路的整体电阻和电流分布。
通过合理的电阻连接方式，可以实现对电路的稳定控制和调节。
电阻知识点总结15个一、电阻的概念电阻是指阻碍电流通过的物理量，通常用字母R表示，单位是欧姆（Ω）。
在电路中，电阻是通过阻碍电流流动而产生电压降的元件。
二、电阻的分类1. 固定电阻：其阻值在制造时已经固定，无法调节。
2. 可变电阻：阻值可通过外部调节器调整，例如电位器。
三、电阻的计算电阻的大小可用欧姆定律进行计算：R=V/I，其中R为电阻，V为电压，I为电流。
四、电阻的串并联1. 串联电阻：多个电阻依次连接，总电阻为各电阻之和。
2. 并联电阻：多个电阻同时连接，总电阻由公式1/R=1/R1+1/R2+...+1/Rn计算得出。
五、电阻的功率电阻的功率P可用公式P=VI计算，也可用P=I²R或P=V²/R计算。
六、电阻的色环标识固定电阻常采用色环标识其阻值，通常由4-6个色环组成，分别代表数字和倍数。
七、电阻的温度特性电阻的阻值会随温度的变化而产生变化，表现为正温度系数和负温度系数。
八、电阻的材料常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化膜电阻等，具有不同的特性和应用范围。
九、电阻的应用电阻在电路中起到阻碍电流、限制电压、稳定电流等作用，广泛用于各种电子设备、电路中。
十、电阻的制造工艺电阻的制造工艺包括精密的薄膜沉积、印刷、切割等步骤，以确保精准的阻值和稳定的性能。
十一、电阻的失效与损坏电阻在长期使用中可能因过载、过热、潮湿等原因而导致失效和损坏，需要及时更换维修。
十二、电阻的测试与测量电阻可通过万用表等仪器进行测试和测量，以验证其阻值和性能是否符合要求。
十三、电阻的选型与应用注意事项在选择和应用电阻时，需考虑其功率、温度系数、精度等因素，以确保电路的正常工作和稳定性。
十四、电阻的发展趋势随着电子技术的不断发展，电阻的工艺、材料和性能也在不断提升和完善，以满足日益复杂和多样化的应用需求。
十五、电阻与其他元件的关系电阻常常与电容、电感等元件组合在一起，共同构成各种复杂的电路和系统，实现不同的功能和性能。
1．1电阻1.1.1电阻的基本知识1．电阻的定义当电流流过导体时，导体对电流的阻力作用称为电阻。
在电路中，起电阻作用的元件称为电阻，它由电阻的主体及其引线构成，用字母“R”表示，其基本单位是欧姆“Ω”。
常用单位有“kΩ”，“MΩ”等。
常用电阻的外形结构及电路符号如图1．1所示。
2．电阻的作用电阻是耗能元件，它吸收电能并把电能转换成其他形式的能量。
在电路中，电阻主要有分压、分流、负载(能量转换)等作用。
图1.1常用电阻的外形结构及电路符号3．电阻的分类按电阻的制作材料来分，可分为：金属膜电阻、碳膜电阻、合成膜电阻等。
按电阻的数值能否变化来分，可分为：固定电阻、可变电阻(电阻值变化范围小)、电位器(电阻值变化范围大)等。
按电阻的用途来分，可分为：高频电阻、高温电阻、光敏电阻、热敏电阻等。
常用电阻的性能、特点如表1．1所示。
表1.1 常用电阻的性能、特点4．电阻的命名方法根据国标GB2470-81，电阻型号的命名由4个部分组成，如图1.2所示。
第一部分第二部分第三部分第四部分││││主称材料分类序号图1.2电阻型号的命名方法其中：第一部分——用字母表示产品的主称；第二部分——用字母表示制作产品的材料；第三部分——用数字或字母表示产品的分类(产品的用途、特点等)；第四部分——用数字表示产品的生产序号。
电阻的主称、材料、分类符号及其意义如表1．2，表1．3所示。
表1.2电阻的主称、材料和分类符号的意义表1．3敏感电阻型号命名方法中材料、分类的含义例1．1 RJ21为普通金属膜固定电阻；WX52为高温线绕电位器。
1.1.2电阻的主要性能参数和识别方法1．电阻的主要性能参数(1)标称阻值与允许偏差。
电阻的标称阻值是指电阻上所标注的阻值，是电阻生产的规定值。
电阻的阻值通常是按照国家标准GB247l一8l 《电阻标称阻值系列》中的规定进行生产的。
表1．4所示为通用电阻的标称阻值系列。
电阻的标称阻值为表1.4所列数值的10n倍。
电阻知识简介及分类电阻知识简介及分类概述电阻的英文名称为resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律指出电压电流和电阻三者之间的关系为I=U/R，亦即R=U/I。
电阻的基本单位是欧姆，用希腊字母“Ω”来表示。
电阻的单位欧姆有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。
表示电阻阻值的常用单位还有千欧(kΩ)，兆欧(MΩ)。
电阻器是电气、电子设备中用得最多的基本元件之一。
主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。
分类电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为± 5%、± 10%、± 20%等的普通电阻，还有精确度为± 0.1%、± 0.2%、± 0.5%、± l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J－金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了国产产品用来制作小型电子装置。
系统介绍固定电阻(1) 符号(2) 电阻器型号命名方法电阻器的型号命名方法根据GB2471-81，见表B301。
表B301电阻器型号的命名方法第一部分：主称第二部分：材料第三部分：特征第四部分：序号符号意义符号意义符号电阻器电位器RW电阻器电位器T碳膜1普通普通对主称、材料相同，仅性能指标尺寸大小有区别，但基本不影响互换使用的产品，给同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。
H合成膜2普通普通S有机实芯3超高频—N无机实芯4高阻—J金属膜5高温—Y氧化膜6——C沉积膜7精密精密I玻璃釉膜8高压特殊函数P硼酸膜9特殊特殊U硅酸膜G高功率—X 线绕T可调—M压敏W—微调G光敏D—多圈R热敏B温度补偿用—C温度测量用—P旁热式—W稳压式—Z正温度系数—(3) 电阻值的标识例如：按部颁标准规定，电阻值的标称值应为表B302所列数字的10n倍，其中，n为正整数、负整数或零。
精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别(精密)第二部分：材料(金属膜)第一部分：主称(电阻器)表B302电阻器(电位器、电容器)标称系列及误差表系列允许误差电阻器的标称值E24Ⅰ级(±5%)1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1E12Ⅱ级(±10%)1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 E6Ⅲ级(±20%)1.0 1.5 2.2 3.3 4.7 6.8多圈线绕电位器W X D 3序号多圈线绕电位器电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。
①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差±20%)。
也有厂家采用习惯标记法，如：3 Ω 3 Ⅰ表示电阻值为3.3 Ω、允许误差为± 5 %1 K8 表示电阻值为1.8 KΩ、允许误差为±20 %5 M 1 Ⅱ表示电阻值为5.1 MΩ、允许误差为±10 %②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差，各种颜色所对应的数值见表 B303。
固定电阻器色环标志读数识别规则如图T301所示。
表B303电阻器色标符号意义颜色有效数字第一位数有效数字第二位数倍乘数允许误差棕11101±1红22102±2橙33103—黄44104—绿55105±0.5蓝66106±0.2紫77107±0.1灰88108—白99109—黑00100—金——10-1±5银——10-2±10无色———±20例如：红红棕金表示220 Ω± 5 %黄紫橙银表示47 kΩ±10 %棕紫绿金棕表示17.5 Ω± 1 %③文字符号法例如：3M3K3M3表示3.3MΩ，K表示允许偏差为±10 %。
允许偏差与字母的对应关系见表B304。
(4) 电阻器额定功率的识别电阻器的额定功率指电阻器在直流或交流电路中，长期连续工作所允许消耗的最大功率。
有两种标志方法：2W以上的电阻，直接用数字印在电阻体上；2W以下的电阻，以自身体积大小来表示功率。
在电路图上表示电阻功率时，采用如图T302符号：(5) 电阻(电容)器偏差标志符号表表B304电阻(电容)器偏差标志符号表允许偏差标志符号允许偏差标志符号允许偏差标志符号±0.001E±0.1B±10K±0.002Z±0.2C±20M±0.005Y±0.5D±30N±0.01H±1F±0.02U±2G±0.05W±5J可变电阻器(1) 符号(2) 功能简介可变式电阻器一般称为电位器，从形状上分有圆柱形、长方体形等多种形状；从结构上分有直滑式、旋转式、带开关式、带紧锁装置式、多连式、多圈式、微调式和无接触式等多种形式；从材料上分有碳膜、合成膜、有机导电体、金属玻璃釉和合金电阻丝等多种电阻体材料。
碳膜电位器是较常用的一种。
电位器在旋转时，其相应的阻值依旋转角度而变化。
变化规律有三种不同形式，参见图T303X型为直线型，其阻值按角度均匀变化。
它适于作分压、调节电流等用。
如在电视机中作场频调整。
Z型为指数型，其阻值按旋转角度依指数关系变化(阻值变化开始缓慢，以后变快)，它普遍使用在音量调节电路里。
由于人耳对声音响度的听觉特性是接近于对数关系的，当音量从零开始逐渐变大的一段过程中，人耳对音量变化的听觉最灵敏，当音量大到一定程度后，人耳听觉逐渐变迟钝。
所以音量调整一般采用指数式电位器，使声音变化听起来显得平稳、舒适。
D型为对数型，其阻值按旋转角度依对数关系变化(即阻值变化开始快，以后缓慢)，这种方式多用于仪器设备的特殊调节。
在电视机中采用这种电位器调整黑白对比度，可使对比度更加适宜。
电路中进行一般调节时，采用价格低廉的碳膜电位器；在进行精确调节时，宜采用多圈电位器或精密电位器。
光敏电阻(1) 符号光敏电阻是一种电阻值随外界光照强弱(明暗)变化而变化的元件，光越强阻值越小，光越弱阻值越大。
如果把光敏电阻的两个引脚接在万用表的表笔上，用万用表的R × 1k挡测量在不同的光照下光敏电阻的阻值：将光敏电阻从较暗的抽屉里移到阳光下或灯光下，万用表读数将会发生变化。
在完全黑暗处，光敏电阻的阻值可达几兆欧以上(万用表指示电阻为无穷大，即指针不动)，而在较强光线下，阻值可降到几千欧甚至1千欧以下。
利用这一特性，可以制作出各种光控的小电路来。
事实上街边的路灯大多是用光控开关自动控制的，其中一个重要的元器件就是光敏电阻(或者是光敏三级管，一种功能相似的带放大作用的半导体元件)。
光敏电阻是在陶瓷基座上沉积一层硫化镉(CdS)膜后制成的，实际上也是一种半导体元件。
住宅或公寓里声控楼道灯在白天不会点亮，也是因为光敏电阻在起作用。
我们可以用它制作电子报晓鸡，清晨天亮时喔喔叫。
(2) 特性与参数主要有CdS元件、CdSe元件和PbS元件。
它们的电阻率对某段波长的照度变化很敏感，当照度增加时，电阻率急剧减小，并在一定条件下，照度和电阻率可呈现线性关系。
在完全无光照时，光敏电阻也会呈现一定的电阻值，称为暗电阻，而光照时的电阻称为光电阻。
对CdS 光敏电阻，暗电阻约几兆欧姆，而光电阻可小到几百欧姆。
光敏电阻的温度系数和照度有关，强光照射条件下为正，弱光照射条件下为负。
在上述三种光敏电阻中，以CdS光敏电阻应用最广。
它可以工作在交流状态，对可见光敏感，输出信号较大，价格便宜，抗噪声能力比光敏二极管强，但响应速度较慢。
表B315列出了几种CdS光敏电阻的参数，其中峰值波长指光谱响应中最敏感的波长值；响应时间指光敏电阻两端加电压后，从受光照开始，电阻中的光电流从0增加到正常电流值的63%所经历的时间t，遮光后，光电流从正常值衰减到37%时所经历的时间tf。
当选用CdS作开关元件时，应注意它的允许功耗和响应速度能否满足要求。
表B315几种CdS光敏电阻的参数参数型号光谱响应范围μm峰值波长μm允许功耗mW最高工作电压V响应时间光电特性电阻温度系数%/℃-20 ~60℃t ms t f ms暗电阻MΩ光电阻KΩ(100lx)UR-74A0.4 ~0.80.5450100403010.7 ~ 1.2-0.2UR-74B0.4 ~0.80.543050201510 1.2 ~4-0.2UR-74C0.5 ~0.90.5750100641000.5 ~2-0.5最灵敏的感温元件--热敏电阻半导体热敏电阻是利用半导体材料的热敏特性工作的半导体电阻。
它是用对温度变化极为敏感的半导体材料制成的,其阻值随温度变化发生极明显的变化。
热敏电阻主要用在温度测量、温度控制、温度补偿、自动增益调整、微波功率测量、火灾报警、红外探测及稳压、稳幅等方面，是自动控制设备中的重要元件。
