2205不锈钢钢种介绍

2205型钢标准
2205 型钢是一种双相不锈钢，具有良好的耐腐蚀性和高强度。

以下是 2205 型钢的一些常见标准：
1. 化学成分：2205 型钢的化学成分应符合相关标准，通常包括铬、镍、钼、氮等元素。

2. 机械性能：2205 型钢的机械性能应符合相关标准，通常包括屈服强度、抗拉强度、延伸率等指标。

3. 耐腐蚀性：2205 型钢的耐腐蚀性应符合相关标准，通常包括在特定环境下的耐腐蚀性测试。

4. 尺寸和形状：2205 型钢的尺寸和形状应符合相关标准，通常包括长度、宽度、厚度、直径等指标。

5. 表面质量：2205 型钢的表面质量应符合相关标准，通常包括表面缺陷、表面处理等指标。

需要注意的是，不同的国家和地区可能有不同的 2205 型钢标准，具体标准应根据实际情况选择。

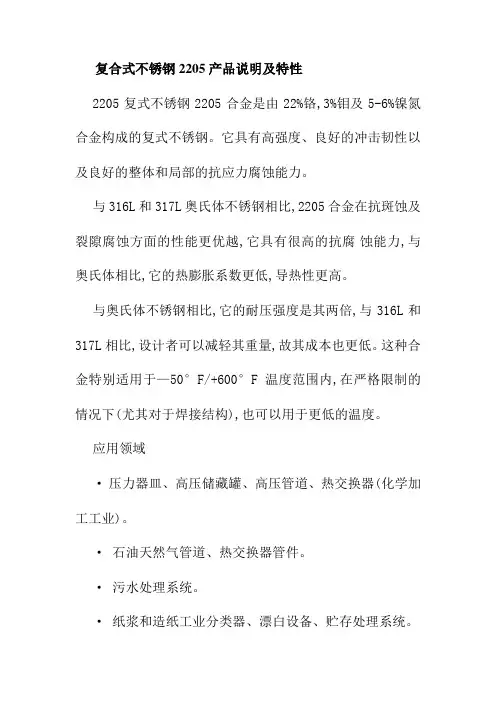

复合式不锈钢2205产品说明及特性2205复式不锈钢2205合金是由22%铬,3%钼及5-6%镍氮合金构成的复式不锈钢。

它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。

与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量,故其成本也更低。

这种合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。

应用领域·压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。

·石油天然气管道、热交换器管件。

·污水处理系统。

·纸浆和造纸工业分类器、漂白设备、贮存处理系统。

·高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。

·轮船或卡车的货物箱·食品加工设备标准ASTM/ASME...........A240UNS S32205/S31803EURONORM...........1.4462X2CrNiMoN22.5.3AFNOR...................Z3CrNi22.05AZDIN.........................W.Nr1.4462抗腐蚀能力一般腐蚀由于其较高的铬钼及氮含量,2205的抗腐蚀特性在大多数环境下优于316L和317L。

局部抗腐蚀2205中铬、钼及氮的含量使其在腐蚀性及酸性的溶液中,对锈斑及裂隙腐蚀具有很强的抵抗能力。

在含2000ppm氯化物的硫磺酸溶液中等腐蚀曲线4mpy(0.1mm/yr)抗应力腐蚀不锈钢的复式微观结构有助于提高其抗应力裂隙腐蚀的能力。

在一定的温度、压强、氧气及氯化物存在的情况下,氯化物应力腐蚀的现象会发生。

2205双相不锈钢标准
2205 双相不锈钢是一种具有优异的耐腐蚀性和高强度的不锈钢材料，被广泛应用于化工、海洋工程、石油和天然气等领域。

以下是2205 双相不锈钢的一些标准：
1. 化学成分：2205 双相不锈钢的化学成分应该符合相关的标准，通常包括铬、镍、钼、氮等元素的含量。

2. 力学性能：2205 双相不锈钢的力学性能应该符合相关的标准，包括屈服强度、抗拉强度、伸长率等指标。

3. 耐腐蚀性：2205 双相不锈钢的耐腐蚀性应该符合相关的标准，包括在各种介质中的耐腐蚀性、抗点蚀性、抗晶间腐蚀性等指标。

4. 金相组织：2205 双相不锈钢的金相组织应该符合相关的标准，包括相比例、晶粒大小、夹杂物等指标。

5. 制造工艺：2205 双相不锈钢的制造工艺应该符合相关的标准，包括冶炼、铸造、锻造、轧制等工艺过程。

2205 双相不锈钢的标准应该包括化学成分、力学性能、耐腐蚀性、金相组织和制造工艺等方面的指标，以确保其具有优异的性能和可靠性。

2205双相不锈钢2205双相不锈钢目录产品介绍化学成分机械性能物理性能性能比较产品种类应用领域编辑本段产品介绍2205双相不锈钢管是2000年138-588-66378成功研究开发的新产品，2205双相不锈钢是一种加N的双相不锈钢(简称2205双相钢)，双相不锈钢2205合金是由21,铬,2.5,钼及4.5,镍氮合金构成的复式不锈钢。

现国内2205不锈钢产品种类有2205不锈钢管、2205双相不锈钢无缝管;2205双相不锈钢板材、2205不锈钢棒材、锻材、管件、带材等。

早期的双相不锈钢可以耐中等强度的均匀腐蚀和氯应力腐蚀断裂，但是在焊接情况下使用时，其性能会大大降低。

为了改善这种情况，N 就加入了双相不锈钢2205，这样不仅使耐腐蚀性能上升，而且焊接使用情况也很良好。

由于2205双相钢特殊的性能特色，应用范围很广，至今是大量使用的一个牌号。

编辑本段化学成分双相钢的最主要合金元素是Cr、Ni、Mo和N。

其中Cr、Mo为增加铁素体含量，而Ni、N为奥氏体稳定元素。

有些钢种还有Mn、Cu、W等元素。

Cr、Ni、Mo 能改进抗腐蚀性。

在含氯化物的环境中其抗点蚀及裂缝腐蚀的性能特别好。

C Si Mn P S Ni Cr Mo N ?0.0?1.0?2.0?0.0?0.04.50~21.002.90~0.14~30 00 30 15 6.50 ~23.03.50 0.20编辑本段机械性能138-588-66378生产的2205双相钢机械性能取决于产品形式及最终热处理，下表列出了规定的极限项目牌号试验温度 RP0.2N/MM2 RM0.2N/MM2 A5%SAF2205 室温 450 620 25100 360150 335200 310250 295300 285在-50度-280度温度范围同，双相不锈钢具有很好的机械性能，当双相钢长期承受300度以上高温时，其微机组织会发生变化并导含量的奥氏体钢种相比，双相钢和超级双相钢基体材料具有类心抗点蚀和裂纹腐蚀性能，但一般具有极好的抗应力腐蚀有机酸腐蚀的能力。

普及一下2205双相不锈钢的知识!※双相不锈钢(Duplex stainless steel)※双相不锈钢是一种铁素体相和奥氏体相共存的不锈钢，同时也是集优良的耐蚀性能、高强度和易于加工制造等诸多优异性能于一身的钢种。

双相不锈钢已经有60多年的历史，世界上第一批双相不锈钢于1930年在瑞典生产出来并用于亚硫酸盐造纸工业。

1968年不锈钢精炼工艺——氩氧脱碳工艺(AOD)的发明，使一系列新的不锈钢的产生成为可能。

AOD工艺带来的诸多进步之一就是合金元素N的添加。

双相不锈钢添加N元素可以使焊接状态下热影响区的韧性和耐蚀性能接近于基体金属的性能，还可以降低有害金属间相的形成速率。

双相不锈钢同奥氏体不锈钢一样，是一种按腐蚀性能排序的钢种，腐蚀性能取决于它们的合金成分。

双相不锈钢一直在不断发展，现代的双相不锈钢可以分为四种类型：1、不含Mo的低级双相不锈钢2304；2、标准双相不锈钢2205，占双相钢总量的80%以上；3、25%Cr的双相不锈钢，典型代表合金255，可归为超级双相不锈钢；4、超级双相不锈钢，含25-26%Cr,与255合金相比Mo和N的含量增加。

典型代表钢种2507。

双相不锈钢中的合金元素主要是Cr、Mo、N、Ni，它们在双相钢中的作用如下：1、Cr钢中最少含有10.5%的Cr才能形成保护钢不受大气腐蚀的稳定的钝化膜。

不锈钢的耐蚀性能随Cr的含量提高而增强。

Cr是铁素体元素，它可以使具有体心立方晶格的铁组织稳定，也可以提高钢在高温下的抗氧化能力。

2、MoMo与Cr协同作用能提高不锈钢的抗氯化物腐蚀的能力。

Mo在氯化物环境下的抗点蚀和缝隙腐蚀的能力是Cr的3倍(参见CPT公式)。

Mo是铁素体形成元素，同样能促进形成金属间相。

因此，通常奥氏体不锈钢中Mo含量小于7.5%，双相钢中小于4%。

3、NN元素可增加奥氏体和双相不锈钢的抗点蚀和缝隙腐蚀的能力，并可以显著地提高钢的强度，它是固溶强化最有效的一个元素。

2205不锈钢钢标准
摘要：
1.2205 不锈钢概述
2.2205 不锈钢的成分及性能
3.2205 不锈钢的应用领域
4.2205 不锈钢与316L 等奥氏体不锈钢的区别
正文：
一、2205 不锈钢概述
2205 不锈钢是一种双相不锈钢，其特点是铁素体与奥氏体各约占50%，具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

2205 双相不锈钢的合金成分主要包括21% 铬，2.5% 钼及4.5% 镍氮合金。

二、2205 不锈钢的成分及性能
1.成分
2205 不锈钢的主要成分如下：
- 铬（Cr）：21%
- 钼（Mo）：2.5%
- 镍（Ni）：4.5%
- 氮（N）：0.17%
- 碳（C）：0.03%
- 硅（Si）：0.8%
- 锰（Mn）：1.5%
2.性能
2205 不锈钢具有以下优异性能：
- 高强度：由于其双相组织结构，2205 不锈钢拥有较高的强度，可以满足各种工程应用的需求。

- 良好的冲击韧性：2205 不锈钢具有较好的冲击韧性，可以抵御各种应力冲击。

- 良好的抗应力腐蚀能力：2205 不锈钢在含C 较低的情况下，Cr 含量在18%~28%，Ni 含量在3%~10%，具有较好的抗应力腐蚀能力。

三、2205 不锈钢的应用领域
2205 不锈钢广泛应用于石油、化工、建筑、食品、医药等领域，尤其在石油化工领域，2205 不锈钢可用于制造管道、储罐、阀门等设备。

四、2205 不锈钢与316L 等奥氏体不锈钢的区别
相比316L 等奥氏体不锈钢，2205 不锈钢具有更好的耐腐蚀性和更高的强度，但在耐热性方面略逊于316L 不锈钢。

2205不锈钢圆钢执行标准1. 介绍2205不锈钢圆钢的背景和特点2205不锈钢圆钢是一种双相不锈钢，由于其优异的耐蚀性和高强度特点，被广泛应用于各种工业领域。

它由铁素体相和奥氏体相组成，具有优异的耐蚀性、高强度、良好的焊接性能和耐磨性。

因此，2205不锈钢圆钢成为了许多领域的首选材料。

2. 了解2205不锈钢圆钢执行标准为了确保2205不锈钢圆钢的质量和性能，执行标准起到了重要作用。

目前国际上通用的执行标准有ASTM A276、ASTM A479、ASTM A182等。

这些标准规定了材料化学成分、机械性能要求、热处理要求等方面的内容。

3. 材料化学成分要求根据执行标准，2205不锈钢圆钢应具有特定化学成分。

一般而言，其铁素体相含量在40%至60%之间，奥氏体相含量在30%至50%之间，并且含有一定量的铬、镍、钼、氮等元素。

这些元素的合理配比可以提高材料的耐蚀性和强度。

4. 机械性能要求2205不锈钢圆钢的机械性能是确保其在各种工况下正常运行的关键。

执行标准规定了材料的抗拉强度、屈服强度、延伸率等参数。

一般而言，2205不锈钢圆钢具有较高的抗拉强度和屈服强度，延伸率也较高，这使得它在高温、低温和腐蚀环境下都能保持稳定性能。

5. 热处理要求热处理是提高2205不锈钢圆钢性能的重要工艺。

执行标准规定了热处理参数，如退火温度和冷却速率等。

通过合理控制热处理工艺，可以使材料具有更好的耐腐蚀性能和机械性能。

6. 2205不锈钢圆钢在各领域中的应用由于其卓越的耐蚀性和高强度特点，2205不锈钢圆钢被广泛应用于许多领域。

在化工、石油、海洋工程、食品加工等行业中，它常用于制造储罐、管道、阀门等设备。

此外，它还被用于制造船舶零部件、建筑结构以及各种耐腐蚀设备。

7. 2205不锈钢圆钢的发展趋势随着工业技术的不断发展，对材料性能的要求也越来越高。

2205不锈钢圆钢作为一种优质材料，其研究和应用也在不断深入。

未来，人们对其耐蚀性能和强度的要求将更高，并且会探索更多的应用领域。

2205 (UNS S32205/S31803)双相不锈钢2205合金是由22%铬,3%钼及5-6%镍氮合金构成的复式不锈钢。

它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。

与316L和317L奥氏体不锈钢相比,2205合金在抗斑蚀及裂隙腐蚀方面的性能更优越,它具有很高的抗腐蚀能力,与奥氏体相比,它的热膨胀系数更低,导热性更高。

与奥氏体不锈钢相比,它的耐压强度是其两倍,与316L和317L相比,设计者可以减轻其重量,故其成本也更低。

这种合金特别适用于—50℉/+600℉温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。

应用领域压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。

石油天然气管道、热交换器管件。

污水处理系统。

纸浆和造纸工业分类器、漂白设备、贮存处理系统。

高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。

轮船或卡车的货物箱食品加工设备标准ASTM/ASME...........A240 UNS S32205/S31803EURONORM...........1.4462 X2CrNiMoN 22.5.3AFNOR...................Z3 CrNi 22.05 AZDIN.........................W. Nr 1.4462抗腐蚀能力一般腐蚀由于其较高的铬，钼及氮含量,2205的抗腐蚀特性在大多数环境下优于316L和317L化学成分室温下机械特性物理特性机械切削性在高速的机床上,2205 合金的进给率和切削速度和316L 是一样的。

如果采用炭化刀,切割速度与316L 相比降低了大约20%,机器设备及其部件的性能在此起着关键性的作用。

焊接2205 合金的焊接性很好。

2205 合金所要达到的性能为焊接金属和热变质部分仍然保持和基底金属同样的抗腐蚀能力、强度及韧性。

2205 的焊接难度不大,但需设计其焊接程序,以便焊接后,可以保持良好的相位平衡状态,避免有害的金属相位或非金属相位的析出。

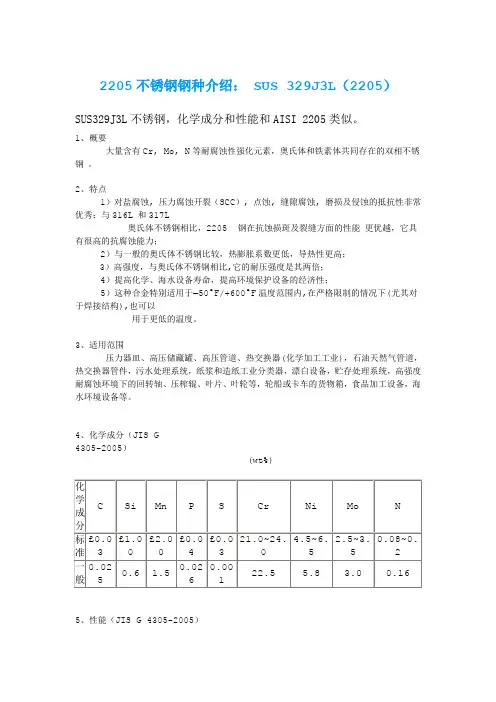

2205不锈钢钢种介绍： SUS 329J3L（2205）SUS329J3L不锈钢，化学成分和性能和AISI 2205类似。

1、概要大量含有Cr, Mo, N等耐腐蚀性强化元素，奥氏体和铁素体共同存在的双相不锈钢。

2、特点1）对盐腐蚀, 压力腐蚀开裂（SCC）, 点蚀, 缝隙腐蚀, 磨损及侵蚀的抵抗性非常优秀；与316L 和317L奥氏体不锈钢相比，2205 钢在抗蚀损斑及裂缝方面的性能更优越，它具有很高的抗腐蚀能力；2）与一般的奥氏体不锈钢比较，热膨胀系数更低，导热性更高；3）高强度，与奥氏体不锈钢相比,它的耐压强度是其两倍；4）提高化学、海水设备寿命，提高环境保护设备的经济性；5）这种合金特别适用于—50°F/+600°F温度范围内,在严格限制的情况下(尤其对于焊接结构),也可以用于更低的温度。

3、适用范围压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)，石油天然气管道，热交换器管件，污水处理系统，纸浆和造纸工业分类器，漂白设备，贮存处理系统，高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等，轮船或卡车的货物箱，食品加工设备，海水环境设备等。

4、化学成分（JIS G4305-2005）(wt%)5、性能（JIS G 4305-2005）6、物理性能7、热处理固溶处理：950~11000C，急冷。

一般铁素体和奥氏体的比率控制在50%左右，一般最少相的含量也许要达到30%。

8、使用状态退火固溶状态：NO.1，2D，2B等其他表面处理状态。

9、何其他钢种的区别由于两相组织的特点，通过正确控制化学成分和热处理工艺，使兼有铁素体不锈钢和奥氏体不锈钢的优点。

与奥氏体不锈钢相比，双相不锈钢的优点如下：1）屈服强度比普通奥氏体不锈钢高一倍多，且具有成型需要的足够的塑韧性。

采用双相不锈钢制造储罐或压力容器的壁厚要比常用的奥氏体减少30-50%，有利于降低成本； 2）具有优异的耐应力腐蚀破裂的能力，即使是含合金量最低的双相不锈钢也有比奥氏体不锈钢更高的耐应力腐蚀破裂的能力，尤其在含氯离子的环境中。
