不锈钢钢种表

（年整理）不锈钢材料牌号对照表0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。

通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。

321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。

目前321的产量已经很少了。

只有一些军工还在使用。

0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。

由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。

钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。

0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。

0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。

此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。

在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。

与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。

除强度外，此钢的其他性能同于0Cr18Ni9。

它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。

（中国、美国、日本、德国、和法国）所用不锈钢牌号对照表大全201(1Cr17Mn6Ni5N)、202(1Cr18Mn8Ni5N)、301(1Cr17Ni7)、302(1Cr18Ni9)、302B(1Cr18Ni9Si3)、309(2Cr23Ni13)302HQ(0Cr18Ni9Cu3)、304(06Cr 19Ni10)、304L(022Cr19Ni10)、304N(06Cr19Ni10N)、308(1Cr18Ni12)、304H（12Cr18Ni9）309S(06Cr23Ni13)、310S(06Cr2 5Ni20)、314(1Cr25Ni20Si2)、316(022Cr17Ni12Mo2)、2205（022Cr22Ni5Mo3N）316L(022Cr17Ni14Mo2) 316Lmod(022Cr18Ni14Mo3)、3 16F(06Cr18Ni14Mo3)、317(06Cr19Ni13Mo3)、317L(022Cr19Ni13Mo3)、321(06 Cr19Ni10Ti)、330(1Cr16Ni35)、347(06Cr18Ni11Nb)、384(0Cr16Ni8).904L(015Cr20Ni26Mo.Cu2)、254 SMO(00Cr20Ni18Mo6CuN)、654SMO(00Cr24Ni22Mo7Mn3CuN).如何辨别不锈钢的优劣?(1)不锈钢的“不锈”，并不是绝对地不生锈，而是相对地在一定条件下的不生锈。

如果用户使用不当，将其用在超出其耐蚀能力的环境或条件下，自然也会生锈。

(2)产品所用不锈钢出现腐蚀生锈的情况，也可能是因为厂家选材不合理，即厂家针对其产品用途而选用了不合适的不锈钢牌号做原材料，也可能是厂家的生产加工技术不过关。

此外，那就是厂家确实选用了市场上不符合有关国家或行业权威标准的伪劣不锈钢做原材料。

不管怎样，这些都是厂家在采购和加工时应该面对和解决的。

针对当前市场上确实还存在的生产、销售劣质不锈钢的情况，以及以次充好，伪造质量证明书等市场欺骗行为，我们在采购不锈钢时怎样才能掌握主动，快速地识破这些欺骗行为，免遭伪劣不锈钢的危害呢？对于这些可能同样亮丽的不锈钢，要从外观上区分其真假优劣，即使作为专家也恐难做到，那究竟还有没有什么简便易行的办法呢？有人说了：这很简单，用磁铁吸呀！吸不住的就是好的，是“不锈钢”，吸住的就是差的，是“不锈铁”！目前这种说法、做法似乎很流行，甚至有科技刊物、电视节目都推行过此法。

不锈钢简介不锈钢一般是不锈钢和耐酸钢的总称。

不锈钢是指耐大气、蒸汽和水等弱介质腐蚀的钢，而耐酸钢则是指耐酸、碱、盐等化学浸蚀性介质腐蚀的钢。

不锈钢管自本世纪初问世，到现在已有90多年的历史。

不锈钢管的发明是世界冶金史上的重大成就，不锈钢管的发展为现代工业的发展和科技进步奠定了重要的物质技术基础。

不锈钢钢种很多，性能各异，它在发展过程中逐步形成了几大类。

按组织结构分，分为马氏不锈钢（包括沉淀硬化不锈钢）、铁素体不锈钢、奥氏体不锈钢和奥氏体加铁素体双相不锈钢等四大类；按钢中的主要化学成分或钢中的一些特征元素来分类，分为铬不锈钢、铬镍不锈钢、铬镍钼不锈钢以及低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，分为耐硝酸不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力腐蚀不锈钢、高强不锈钢等；按钢的功能特点分类，分为低温不锈钢、无磁不锈钢、易切削不锈钢、超塑性不锈钢等。

目前常用的分类方法是按钢的组织结构特点和钢的化学成分特点以及两者相结合的方法分类。

一般分为马氏体不锈钢、铁素体不锈钢、奥氏体不锈钢、双相不锈钢和沉淀硬化型不锈钢等，或分为铬不锈钢和镍不锈钢两大类。

2代表钢号、化学成分、室温力学性能：马氏体不锈钢的代表钢号为1Cr13、2Cr13、3Cr13、4Cr13等，铁素体不锈钢的代表钢号为1Cr17、1Cr17Ti、1Cr25等，奥氏体不锈钢的代表钢号为1Cr18Ni9Ti、0Cr18Ni9(304)、00Cr18Ni9Ti(304L)、0Cr17Ni12Mo2(316)、00Cr17Ni14Mo2(316L)、0Cr18Ni11Ti(321)、0Cr18Ni11Nb(347)等，双相不锈钢的代表钢号为00Cr26Ni7Mo2Ti等。

为了清楚，将它们列表来说明见表1、表2、表3。

不锈钢用于在钢管方面，国内当前使用生产最多的是奥氏体不锈钢（约占90%以上）和少量的铁素体及双相不锈钢）。

表1国内不锈钢标准钢号对照表表2马氏体、铁素体、奥氏体、双相不锈钢的化学成分钢号 C Si Mn Cr Ni Mo Ti Nb S P 2Cr18Ni9 0.12-0.22 ≤1.0≤2.017-19 8-11 ≤0.03≤0.035 1Cr18Ni9(304) ≤0.015≤1.0≤2.017-19 8-10 ≤0.03≤0.035 0Cr18Ni9(304L) ≤0.08≤1.0≤2.017-19 8-11 ≤0.03≤0.0351Cr18Ni9Ti ≤0.12≤1.0≤2.017-19 8-11 5×（C－0.02～0.8）≤0.03≤0.0350Cr18Ni9Ti(321) ≤0.08≤1.0≤2.017-19 8-11 5×C%～0.7≤0.03≤0.0350Cr18Ni11Nb(347) ≤0.08≤1.0≤2.017-19 9-12 ≤10×C%≤0.03≤0.0350Cr17Ni12Mo2(316) ≤0.08≤1.0≤2.016-19 11-15 1.8-2.5 5×C%～0.7≤0.03≤0.03500Cr26NiMo2Ti(双相) ≤0.030.4-0.8 ≤1.525-27 6.5-7.5 1.5-2.5 0.3-0.5 ≤0.03≤0.035 1Cr13(410) ≤0.15≤1.0≤1.011.5-13.5 ≤0.03≤0.035 2Cr13(420) 0.16-0.25 ≤1.0≤1.012-14 ≤0.03≤0.035 3Cr13 0.26-0.35 ≤1.0≤1.012-14 ≤0.03 4Cr13 0.36-0.45 ≤1.0≤1.012-14 ≤0.03 1Cr17(430) ≤0.12≤0.8≤0.816-18 ≤0.031Cr17Ti ≤0.12≤0.8≤0.816-18 5×C%～0.8≤0.030Cr17Ti ≤0.08≤0.8≤0.816-18 5×C%～0.8≤0.031Cr25Ti ≤0.12≤1.0 ≤0.820-27 5×C%～0.8≤0.03表3马氏体、铁素体、奥氏体和双相不锈钢的室温力学性能钢号热处理制度σb Mpa σs Mpa δ（%）ψ（%）2Cr18Ni9 1100-1150o C水冷568 216 40 551Cr18Ni91100-1150o C水冷539 196 45 501100o C水冷540-706 201-382 48.8-69 59.5-81 0Cr18Ni9(304) 1080-1130o C水冷490 196 45 601Cr18Ni9Ti920-1150o C水冷540 205 40 451100o C水冷541-790 196-510 40-81 55-79.5 0Cr18Ni9Ti(321)950-1050o C水冷541 196 40 551100o C水冷554-653 245-328 46-62 57.2-78.3 00Cr18Ni101050-1100o C水冷480 177 40 601100o C水冷510-745 196-490 45-68.5 68-81.5 0Cr18Ni11Nb900-1100o C水冷520 205 40 501100o C水冷539-632 235-304 40-57 63.5-75.5 1Cr18Ni12Mo2Ti 1000-1100o C水冷530 205 40 5500Cr18Ni17Mo2Ti 1000-1100o C水冷539-767 216-414 41.2-67 55-77.500Cr17Ni4Mo2Ti1010-1150o C水冷480 177 40 601050o C水冷260 578 54 600Cr17Ni14Mo2(316L) 1010-1050o C水冷480 177 40 601050o C水冷265 578 54 76 1100o C水冷230-225 505-554 56-63.5 76-8100Cr26Ni7Mo2Ti 1080o C水冷674 544 29.6 66.81Cr13(410) 1000-1050o C淬火（油、水冷）700-790o C回火（油、水、空冷）588 412 20 602Cr13(420) 1000-1050o C淬火（油、水冷）660-770o C回火（油、水、空冷）647 441 16 551Cr17(430)750-800o C空冷450 205 22 50750-800o C空冷412-632 245-485 20-57 50-80.5不锈钢钢管钢号对照表钢管、无缝钢管、合金管，五岳钢铁本着“客户第一，诚信至上”的原则，与多家企业建立了长期的合作关系。

***** 常用不锈钢牌号的主要用途牌号类型用途1Cr18Ni9Ti 奥氏体型使用最广泛，适用于食品、化工、医药、原子能工业0Cr25Ni20 奥氏体型炉用材料，汽车排气净化装置用材料1Cr18Ni9 奥氏体型经冷加工有高的强度，建筑用装饰部件0Cr18Ni9 奥氏体型作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用00Cr19Ni10 奥氏体型用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件及热处理有困难的零件0Cr17Ni12Mo2 奥氏体型适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母00Cr17Ni14Mo2 奥氏体型为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品1Cr18Ni12Mo2Ti 奥氏体型用于抗硫酸、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性0Cr18Ni12Mo2Ti 奥氏体型同上0Cr18Ni10Ti 奥氏体型添加Ti提高耐晶间腐蚀，不推荐作装饰部件0Cr16Ni14 奥氏体型无磁不锈钢，作电子原件0-1Cr20Ni14Si2 奥氏体型具有较高的高温强度及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于制作承受应力的各种炉用构件1Cr17Ni7 奥氏体型适用于高强度构件，火车客车车厢用材料00Cr18Ni5Mo3Si2 奥氏体型+铁素体耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等0Cr17(Ti) 铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器管，装饰用0Cr13Al 铁素体型从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材1Cr17 铁素体型耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件0Cr13 铁素体型作较高韧性及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等1Cr13 马氏体型具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等2Cr13 马氏体型淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）****** 奥氏体钢301 1Cr17Ni7 用作弹簧302 1Cr18Ni9 用作弹簧302HQ 0Cr18Ni9Cu3 冷镦性能好303 Y1Cr18Ni9 精密轴用304 0Cr18Ni9 通用钢号304M 0Cr18Ni9 Ni 9.0%-10.0% 铆钉用304H 0Cr18Ni9 C 0.05%-0.08% 高强度304N 0Cr18Ni9N 提高强度304HC 0Cr18Ni9Cu2 降低磁性，提高耐蚀性能，用作铆钉304L 00Cr18Ni10305 1Cr18Ni12 无磁308 0Cr21Ni12 焊接用309 0Cr24Ni13 焊接用310 0Cr25Ni20 耐热，耐腐蚀，稳定使用温度1100℃314 0Cr25Ni20Si2 耐热，耐腐蚀，稳定使用温度1150℃316 0Cr17Ni12Mo2 加Mo，抗氯离子腐蚀316L 00Cr17Ni14Mo2 抗硫化氢腐蚀317 0Cr17Ni13Mo3 耐体（人体）液腐蚀，用作外科植入物317L 00Cr19Ni13Mo3321 0Cr18Ni11Ti 加钛稳定碳347 0Cr18Ni9Nb 加铌稳定碳384 0Cr16Ni18 无磁不锈钢201 1Cr17Mn6Ni5N 精密轴用202 1Cr18Mn8Ni5N 精密轴用204Cu 1Cr17Mn6Ni5Cu3N 通用不锈钢205 2Cr17Mn15Ni2N 高强度****** 铁素体钢价格便宜，耐蚀性较好，冷顶锻性能良好。

不锈钢等级分类及材质200系列：铭一锌一银。

201、202等：以镒代银，耐腐蚀性比较差，国内广泛用作300系列的廉价替代品。

300系列：铭一银奥氏体不锈钢。

301：延展性好，用于成型产品，也可通过机械加工使其迅速硬化。

焊接性好，抗磨性和疲劳强度优于304不锈钢。

302：耐腐蚀性同304,由于含碳相对要高因而强度更好。

303：通过添加少量的硫、磷使其较304更易切削加工。

304：通用型号；即18/8不锈钢。

产品有耐蚀容器、餐具、家俱、医疗器材等。

标准成分是18%铭加8%银。

为无磁性、无法借由热处理方法来改变其金相组织结构的不锈钢。

3041：与304相同特性，但低碳故更耐蚀、易热处理，但机械性较差适用焊接及不易热处理之产品。

304N：与304相同特性，是一种含氮的不锈钢，加氮是为了提高钢的强度。

309：较之304有更好的耐温性，耐温高达980℃。

309S：具多量铭、银，故耐热、抗氧化性佳，产品如：热交换器、锅炉零组件、喷射引擎。

310：高温耐氧化性能优秀，最高使用温度1200C。

316：继304之后，第二个得到最广泛应用的钢种，主要用于食品工业、钟表饰品、制药行业和外科手术器材，添加铝元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316通常用于核燃料回收装置。

3161：低碳，更耐蚀、易热处理，产品如：化学加工设备、核能发电机、冷冻剂储槽。

321：除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外，其他性能类似304。

347：添加安定化元素铝，适于焊接航空器具零件及化学设备。

400系列：铁素体和马氏体不锈钢，无锦，一定程度上可替代304不锈钢。

408：耐热性好，弱抗腐蚀性，∏%的Cr,8%WNio409：最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铭钢）。

410：马氏体（高强度格钢），耐磨性好，抗腐蚀性较差。

416：添加了硫改善了材料的加工性能。

不锈钢有以下几种分类：201、202、301、304、316、309、321等是属于奥氏体不锈钢，无磁性；409、430、410等属于马氏体不锈钢，俗称不锈铁，有磁性；其中，304不锈钢使用最为广泛，用于食品用设备，一般化设备，原子能工业设备等。

304C≤0.08 Ni8.00～10.00 Cr18.00～20.00，Mn<=2.0Si<=1.0 S<=0.030 P<=0.035304LC≤0.03其他的元素与304相同201C≤0.15 Ni3.5--4.50 Cr16.00～18.00，Mn<=5.5--7.50Si<=1.0 S<=0.030 P<=0.035202C≤0.15 Ni4.0--6.0 Cr17.00～19.00，Mn<=7.5--10.0Si<=1.0 S<=0.030 P<=0.035310S：2520是国标0Cr25Ni20及2Cr25Ni20的统称，0Cr25Ni20对于美标是310S，C≤0.08 Ni19.00～22.00 Cr24.00～26.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035。

316是美国标准下的牌号，属于不锈、耐热、耐蚀钢，是奥氏体不锈钢，对于国标是0Cr17Ni12Mo2。

是比304好的不锈钢，在海水和其他各种介质中，耐腐蚀性比0Cr19Ni9好，主要是耐点蚀材。

C≤0.08 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035。

316L不锈钢C≤0.03 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035。

不锈钢有以下几种分类：201、202、301、304、316、309、321等是属于奥氏体不锈钢，无磁性；409、430、410等属于马氏体不锈钢，俗称不锈铁，有磁性；其中，304不锈钢使用最为广泛，用于食品用设备，一般化设备，原子能工业设备等。

304C≤ ～～，Mn<=Si<= S<= P<=304LC≤其他的元素与304相同201C≤ ～，Mn<=Si<= S<= P<=202C≤ ～，Mn<=Si<= S<= P<=310S：2520是国标0Cr25Ni20及2Cr25Ni20的统称，0Cr25Ni20对于美标是310S，C≤ ～～，Mn<= Si<= S<= P<=。

316是美国标准下的牌号，属于不锈、耐热、耐蚀钢，是奥氏体不锈钢，对于国标是0Cr17Ni12Mo2。

是比304好的不锈钢，在海水和其他各种介质中，耐腐蚀性比0Cr19Ni9好，主要是耐点蚀材。

C≤ ～～，Mn<= Si<= S<= P<=。

316L不锈钢C≤ ～～，Mn<= Si<= S<= P<=。

不锈钢按型号分类一览表不锈钢,型号,分类下面的内容，可以让大家深入了解不锈钢的分类，方便选型目前常用的不锈钢是304和316，价格304便宜，316高可以按照各自需求选择不同类型的不锈钢200系列—铬-镍-锰奥氏体不锈钢300系列—铬-镍奥氏体不锈钢型号301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号303—通过添加少量的硫、磷使其较304更易切削加工。

型号304—通用型号；即18/8不锈钢。

GB牌号为0Cr18Ni9。

型号309—较之304有更好的耐温性。

型号316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

304N国标0Cr19Ni9N, 是一种含氮的不锈钢，加氮是为了提高钢的强度。

305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的地方.在304的基础上减少S、Mn，添加N元素来防止塑性降低，提高钢的强度；改善耐点腐蚀、缝隙腐蚀和间隙腐蚀性能。

应用范围：作为不锈钢使用最广泛，适用于石油、化工设备。

适用制造输酸管道、容器等。

304N2国标0Cr19Ni10NbN,与304相比添加了N、Nb为结构件用的高强度钢。

适用于：构件、路灯、水管、储水罐等。

309S(0Cr23Ni13),特性：可承受980 ℃以下反复加热，具有较高的高温强度及抗氧化性、抗渗碳性能。

用途：炉用材料。

耐热钢常用于制造锅炉、汽轮机、工业炉以及航空、石化等工业部门中在高温下工作的零部件。

310S(0Cr25Ni20/0Cr25Ni20Si2),耐热不锈钢,国内牌号0Cr25Ni20,美国牌号310S,又称2520,用于耐高温炉管制造主要特征：奥氏体型不锈钢。

用途举例: 抗氧化性好等。

特性：适于制作各种炉用构件、最高温度1200 ℃，连续使用温度1150 ℃。

用途：炉用材料，汽车净化装置用材料。

315J1特性：与316相当的耐腐蚀性的省钼不锈钢，在日本国内已代替316得到广泛使用，使用结果反映良好，且价格低廉，同比316便宜几千元/吨，具有很高性价比。

用途：航空器、排管、锅炉汽包。

316L国标00Cr17Ni14Mo2,作为316钢种的低C系列,除与316钢的有相同的特性外,其抗晶界腐蚀性优.应用在：316钢的特别用途中对抗晶腐蚀有特别要求的产品。

Φ8－Φ200 规格齐全、现货存放。

可定尺供货。

海水里用设备、化工、染料、造纸、草酸、肥料等生产设备;照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母.316Ti(0Cr18Ni12Mo2Ti)：国标0Cr18Ni12Mo2Ti,316Ti是在SUS316钢中添加Ti来改善抗晶间腐蚀性能。

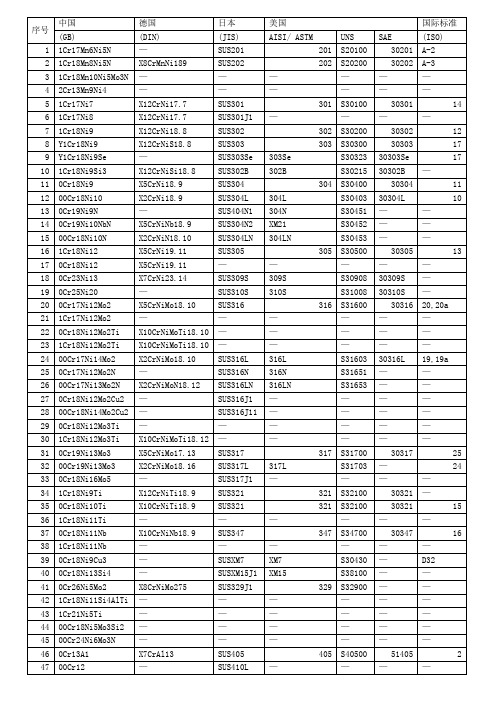

国内外常用不锈钢牌号对照表一.序号中国日本美国英国德国法国1 1Cr18Mn8Ni5N SUS202 202,S20200 284S16 X12CrNi177 Z12CN17.072 1Cr17Ni7 SUS301 301,S30100 301S21 X12CrNi188 Z10CN18.093 1Cr18Ni9 SUS302 302,S30200 302S25 X5CrNi189 Z6CN18.094 0Cr18Ni9 SUS304 304,S30300 304S15 X2CrNi189 Z2CN18.095 00Cr19Ni10 SUS304L 304L,S30403 304S12 Z5CN18.09A26 0Cr19Ni9N SUS304N1 304NS30451X2CrNiN1810 Z2CN18.10N7 00Cr18Ni10N SUS304LN X5CrNi1911 Z8CN18.128 1Cr18Ni12 SUS305 305,S30500 305S199 0Cr23Ni13 SUS309S 309S,S3090810 0Cr25Ni20 SUS310S 310S,S31008 X5CrNiMo1812 Z6CND17.1211 0Cr17Ni12Mo2 SUS316 316,S3160 316S16 X2CrNiMo1812 Z2CND17.1212 00Cr17Ni14Mo2 SUS316L 316L,S31603 316S1213 0Cr17Ni12Mo2N SUS316N 316N,S3165114 00Cr18Ni14Mo2Cu2 SUS316JlL15 0Cr19Ni13Mo3 SUS317 317,S31700 317S16 X2CrNiMo1816 Z2CN19.1516 00Cr19Ni13Mo3 SUS317L 317L,S31703 317S12 X10CrNiTi18917 1Cr18Ni9Ti18 0Cr19Ni10Ti SUS321 321,S32100 321S12 321S20 X10CrTi189 Z6NT18.1019 0Cr18Ni11Nb SUS347 347,S34700 347S17 X10CrNiNb189 Z6NNb18.1020 0Cr13Al SUS405 405,S40500 405S17 X71CrAl13 Z6CA1321 1Cr17 SUS430 430,S43000 430S15 X8Cr17 Z8C1722 00Cr27Mo SUSXM27 XM27,S44625 Z01CD26.123 1Cr12 SUS403 403,S40300 403S1724 1Cr13 SUS410 410,S41000 410S21 X10Cr13 Z12C1325 0Cr13 SUS410S 410S 403S17 X7Cr13 Z6C1326 1Cr13Mo SUS410J127 2Cr13 SUS420J1 420,S42000 420S37 X20Cr13 Z20C1328 3Cr13 SUS420J2 420S45 Z15CN16.0229 1Cr17Ni2 SUS431 431,S43100 431S29 X22CrNi1730 7Cr17 SUS440A 440,S4400231 8Cr17 SUS440B 440,S44003 Z100CD1732 9Cr18 SUS440C 440C X105CrMo17 Z6CNU17.04二:No中国GB日本JIS美国韩国KS欧盟BSEN印度IS澳大利亚AS中国台湾CNS 旧牌号新牌号（07.10）ASTM UNS奥氏体不锈钢1 1Cr17Mn6Ni5N 12Cr17Mn6Ni5N SUS201 201 S20100 STS201 1.4372 10Cr17Mn6Ni4N20201-2 2012 1Cr18Mn8Ni5N 12Cr18Mn9Ni5N SUS202 202 S20200 STS202 1.4373 - 2023 1Cr17Ni7 12Cr17Ni7 SUS301 301 S30100 STS301 1.4319 10Cr17Ni7 301 3014 0Cr18Ni9 06Cr19Ni10 SUS304 304 S30400 STS304 1.4301 07Cr18Ni9 304 3045 00Cr19Ni10 022Cr19Ni10 SUS304L 304L S30403 STS304L 1.4306 02Cr18Ni11 304L 304L6 0Cr19Ni9N 06Cr19Ni10N SUS304N1 304N S30451 STS304N1 1.4315 - 304N1 304N17 0Cr19Ni10NbN 06Cr19Ni9NbN SUS304N2 XM21 S30452 STS304N2 - - 304N2 304N28 00Cr18Ni10N 022Cr19Ni10N SUS304LN 304LN S30453 STS304LN - - 304LN 304LN9 1Cr18Ni12 10Cr18Ni12 SUS305 305 S30500 STS305 1.4303 - 305 30510 0Cr23Ni13 06Cr23Ni13 SUS309S 309S S30908 STS309S 1.4833 - 309S 309S11 0Cr25Ni20 06Cr25Ni20 SUS310S 310S S31008 STS310S 1.4845 - 310S 310S12 0Cr17Ni12Mo2 06Cr17Ni12Mo2 SUS316 316 S31600 STS316 1.4401 04Cr17Ni12Mo2 316 31613 0Cr18Ni12Mo3Ti 06Cr17Ni12Mo2Ti SUS316Ti 316Ti S31635 - 1.4571 04Cr17Ni12MoTi20316Ti 316Ti14 00Cr17Ni14Mo2 022Cr17Ni12Mo2 SUS316L 316L S31603 STS316L 1.4404 ~02Cr17Ni12Mo2 316L 316L15 0Cr17Ni12Mo2N 06Cr17Ni12Mo2N SUS316N 316N S31651 STS316N - - 316N 316N16 00Cr17Ni13Mo2N 022Cr17Ni13Mo2N SUS316LN 316LN S31653 STS316LN 1.4429 - 316LN 316LN17 0Cr18Ni12Mo2Cu2 06Cr18Ni12Mo2Cu2 SUS316J1 - - STS316J1 - - 316J1 316J118 00Cr18Ni14Mo2Cu2 022Cr18Ni14Mo2Cu2 SUS316J1L - - STS316J1L - - - 316J1L19 0Cr19Ni13Mo3 06Cr19Ni13Mo3 SUS317 317 S31700 STS317 - - 317 31720 00Cr19Ni13Mo3 022Cr19Ni13Mo3 SUS317L 317L S31703 STS317L 1.4438 - 317L 317L21 0Cr18Ni10Ti 06Cr18Ni11Ti SUS321 321 S32100 STS321 1.4541 04Cr18Ni10Ti20321 32122 0Cr18Ni11Nb 06Cr18Ni11Nb SUS347 347 S34700 STS347 1.4550 04Cr18Ni10Nb40347 347奥氏体-铁素体型不锈钢（双相不锈钢）23 0Cr26Ni5Mo2 - SUS329J1 329 S32900 STS329J1 1.4477 - 329J1 329J124 00Cr18Ni5Mo3Si2 022Cr19Ni5Mo3Si2N SUS329J3L - S31803 STS329J3L 1.4462 - 329J3L 329J3L铁素体型不锈钢25 0Crl3Al 06Crl3Al SUS405 405 S40500 STS405 1.4002 04Cr13 405 40526 - 022Cr11Ti SUH409 409 S40900 STS409 1.4512 - 409L 409L27 00Cr12 022Cr12 SUS410L - - STS410L - - 410L 410L28 1Cr17 10Cr17 SUS430 430 S43000 STS430 1.4016 05Cr17 430 43029 1Cr17Mo 10Cr17Mo SUS434 434 S43400 STS434 1.4113 - 434 43430 - 022Cr18NbTi - - S43940 - 1.4509 - 439 43931 00Cr18Mo2 019Cr19Mo2NbTi SUS444 444 S44400 STS444 1.4521 - 444 444马氏体型不锈钢32 1Cr12 12Cr12 SUS403 403 S40300 STS403 - - 403 40333 1Cr13 12Cr13 SUS410 410 S41000 STS410 1.4006 12Cr13 410 41034 2Cr13 20Cr13 SUS420J1 420 S42000 STS420J1 1.4021 20Cr13 420 420J135 3Cr13 30Cr13 SUS420J2 - - STS420J2 1.4028 30 Cr13 420J2 420J236 7Cr17 68Cr17 SUS440A 440A S44002 STS440A - - 440A 440A奥氏体不锈钢奥氏体不锈钢：在常温下具有奥氏体组织的不锈钢。

不锈钢牌号对照表
１、碳（C）含量标识
１）旧牌号：Cr之前的数学表示碳的千分之几的含量，如210(1Cr17Mn6Ni5N):碳（C）含量千份之一：2Cr13(420)，7Cr17(440A).分别表示碳（C）含量千分之二和千分之七：如果C≤0.08%为低碳，标识为“０”如（304)0Cr18Ni9:C≤
0.03%为超低碳，标识为“00”如00Cr17Ni14Mo2(316L)
2)新牌号：Cr之前的数学表示碳（C）的万分之几的含量，如210牌号为12Cr17Mn6Ni5N,表示碳（C）含量万分之十二（0.12%）:304牌号为06Cr19Ni10,表示碳（C）含量万分之六（0.06%）:316牌号为022Cr17Ni12Mo2,表示碳（C）含量万分之二点二（0.022%）.其它标识基本不变。

新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了
更高的要求。

２、个别材质原料含量发生调整原料含量发生变动的部分钢种比较
304中Cr和Ni的含量分别上涨了１个的点：316L中Ni的含量减少２个的点：444中Cr含量上涨了1个量元素：321中Ni含量减少了１个点。

各钢种之间做了不同的程度的调整，镍奥氏体中调整幅度比例比较大。

（C）含量千份之一：2Cr13(420)，标识为“０”如（304)0Cr18Ni9:C≤6L)
7Mn6Ni5N,表示碳（C）含量万分之号为022Cr17Ni12Mo2,表示碳（C）更加明确，对产品生产技术也有了钢种比较
变动.
了1个点并加入了Nb、Ti微奥氏体中调整幅度比例比较大。

不锈钢按型号分类一览表不锈钢, 型号, 分类下面的内容，可以让大家深入了解不锈钢的分类，方便选型目前常用的不锈钢是304和316，价格304便宜，316高可以按照各自需求选择不同类型的不锈钢200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号 303—通过添加少量的硫、磷使其较304更易切削加工。

型号 304—通用型号；即18/8不锈钢。

GB牌号为0Cr18Ni9。

型号 309—较之304有更好的耐温性。

型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。

400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。

型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。

型号 416—添加了硫改善了材料的加工性能。

型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。

也用于外科手术刀具，可以做的非常光亮。

型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。

良好的成型性，但耐温性和抗腐蚀性要差。

型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。

最常见的应用例子就是“剃须刀片”。

常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。

常用不锈钢牌号牌号类型用途1Cr18Ni9Ti 奥氏体型使用最广泛，适用于食品、化工、医药、原子能工业0Cr25Ni20 奥氏体型炉用材料，汽车排气净化装置用材料1Cr18Ni9 奥氏体型经冷加工有高的强度，建筑用装饰部件0Cr18Ni9 奥氏体型作为不锈耐热钢使用最广泛、食品用设备，一般化工设备，原子能工业用00Cr19Ni10 奥氏体型用于抗晶间腐蚀性要求高的化学、煤炭、石油产业的野外露天机器、建材、耐热零件及热处理有困难的零件0Cr17Ni12Mo2 奥氏体型适用于在海水和其它介质中，主要作耐点蚀材料，照相、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母00Cr17Ni14Mo2 奥氏体型为0Cr17Ni12Mo2的超低碳钢，用于对抗晶间腐蚀性有特别要求的产品1Cr18Ni12Mo2Ti 奥氏体型用于抗硫酸、磷酸、甲酸、乙酸的设备，有良好的耐晶间腐蚀性0Cr18Ni12Mo2Ti 奥氏体型同上0Cr18Ni10Ti 奥氏体型添加Ti提高耐晶间腐蚀，不推荐作装饰部件0Cr16Ni14 奥氏体型无磁不锈钢，作电子原件0-1Cr20Ni14Si2 奥氏体型具有较高的高温强度及抗氧化性，对含硫气氛较敏感，在600-800℃有析出相的脆化倾向，适用于制作承受应力的各种炉用构件1Cr17Ni7 奥氏体型适用于高强度构件，火车客车车厢用材料00Cr18Ni5Mo3Si2 奥氏体型+铁素体耐应力腐蚀破裂性能良好，具有较高的强度，适用于含氯离子的环境，用于炼油、化肥、造纸、石油、化工等工业，制造热交换器、冷凝器等0Cr17(Ti) 铁素体型用于洗衣机内桶冲压件，装饰用00Cr12Ti 铁素体型用于汽车消音器管，装饰用0Cr13Al 铁素体型从高温下冷却不产生显著硬化，汽轮材料，淬火用部件，复合钢材1Cr17 铁素体型耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧部件，用于家庭用具，家用电器部件0Cr13 铁素体型作较高韧性及受冲击负荷的零件，如汽轮叶片，结构架，螺栓，螺帽等1Cr13 马氏体型具有良好的耐蚀性，机械加工性，用作一般用途、刀刃机械零件、石油精炼装置、螺栓、螺母、泵杆、餐具等2Cr13 马氏体型淬火状态下硬度高，耐蚀性良好，作汽轮机叶片，餐具（刀）不锈钢的耐蚀性能一、腐蚀的种类和定义一种不锈钢可在许多介质中具有良好的耐蚀性，但在另外某种介质中，却可能因化学稳定性低而发生腐蚀。

国内外不锈钢牌号对照表（常用）一.常用（无力学性能）二:奥氏体不锈钢奥氏体不锈钢：在常温下具有奥氏体组织的不锈钢。

钢中含Cr约18%、Ni 8% ~10%、C约0.1%时，具有稳定的奥氏体组织。

奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。

奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化。

如加入S，Ca，Se，Te等元素，则具有良好的易切削性。

此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。

此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。

高硅的奥氏体不锈钢浓硝酸肯有良好的耐蚀性。

由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。

奥氏体型钢(1)1Cr17Mn6Ni15N；(2)1Cr18Mn8Ni5N；(3)1Cr18Ni9；(4)1Cr18Ni9Si3；(5)0 Cr18Ni9；(6)00Cr19Ni10；(7)0Cr19Ni9N；(8)0Cr19Ni10NbN；(9)00Cr18Ni10N；(1 0)1Cr18Ni12；(11) 0Cr23Ni13；(12)0Cr25Ni20；(13) 0Cr17Ni12Mo2；(14) 00Cr 17Ni14Mo2；(15) 0Cr17Ni12Mo2N；(16) 00Cr17Ni13Mo2N；(17) 1Cr18Ni12Mo 2Ti；(18) 0Cr18Ni12Mo2Ti；(19) 1Cr18Ni12Mo3Ti；(20) 0Cr18Ni12Mo3Ti；(21) 0Cr18Ni12Mo2Cu2；(22) 00Cr18Ni14Mo2Cu2；(23) 0Cr19Ni13Mo3；(24) 00Cr1 9Ni13Mo3；(25) 0Cr18Ni16Mo5；(26) 1Cr18Ni9Ti；(27) 0Cr18Ni10Ti；(28) 0Cr 18Ni11Nb；(29) 0Cr18Ni13Si41.概述奥氏体不锈钢1913年在德国问世，在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占不锈钢总产量及用量的70%。
