下载文档原格式
型号301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
型号302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号303—通过添加少量的硫、磷使其较304更易切削加工。
型号304—通用型号；即18/8不锈钢。
GB牌号为0Cr18Ni9。
型号309—较之304有更好的耐温性。
型号316—继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1]型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
400 系列—铁素体和马氏体不锈钢型号408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
型号409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
型号410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
型号416—添加了硫改善了材料的加工性能。
型号420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
型号430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
型号440—高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
型号630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。
一般是201 202 304 316 这些202和304用的较多316和317不锈钢（317不锈钢的性能见后）是含钼不锈钢种。

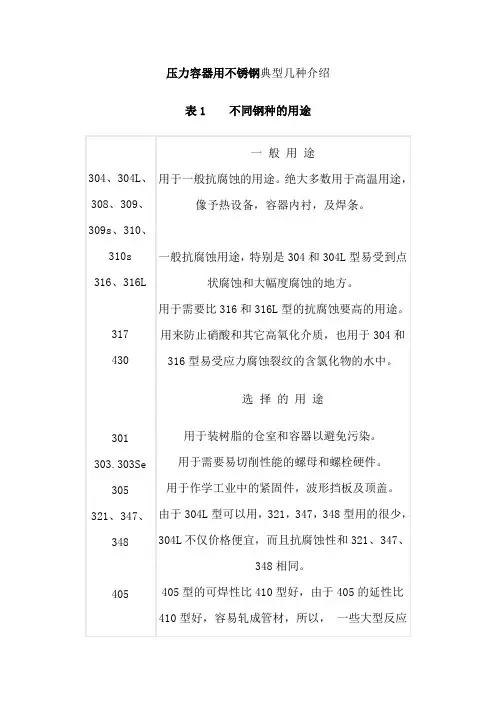

压力容器用不锈钢典型几种介绍表1 不同钢种的用途表2中有关各种环境条件的评述仅想起一种抛砖引玉的作用。
上面谈的各钢种一直成功地应用着，而且也值得进行试验。
表2 不同环境下钢的适用性4.7.2、在一般腐蚀环境中不锈钢的合理选用在一般腐蚀，即产生全面腐蚀的环境中，选用不锈钢主要考虑它们的耐一般腐蚀的性能。
但这并不等于说，在这些腐蚀环境中，不锈钢就不产生局部腐蚀。
有关耐局部腐蚀用不锈钢的选材问题，将在下一节讨论。
常见的一般腐蚀环境种类繁多，很难一一列举。
本书主要涉及大气、水（淡水，工业水，海水等）、酸、碱、盐等环境中不锈钢的选材问题。
有关高温下耐化学腐蚀的选材则属于耐热钢考虑的问题。
1、大气环境中的选用根据潮湿程度，大气一般分为干燥大气，潮大气和湿大气。
它们对钢的腐蚀性则随大气潮湿程度的增加而提高。
为了耐大气腐蚀，不锈钢的选材一般是按Cr13型→Cr17型→18-8型次序[1]。
最高选用18-8型Cr-Ni奥氏体钢便可满足耐蚀的要求，个别条件下才选18-14-2型不锈钢。
根据所处的环境，大气又可分为农村大气、城市（工业）大气和海洋大气。
由于农村大气除潮湿外，一般很少污染，比较干净，因而对钢的腐蚀性较弱。
故常常选用Cr13型和Cr17型钢便可满足耐腐蚀的要求。
由于城市（工业）大气除潮湿外，还常常含有SO2、H2S、NH3、NO2以及CO2、Cl2等气体杂质和悬浮的颗粒、灰尘，而一些气体杂质溶于水中，降落或吸附到钢的表面上，然后再溶于水，均可形成C1-,H2SO4等腐蚀性较强的物质；一些悬浮颗粒和灰尘，有的溶于水后本身就具有腐蚀性，有的落在钢的表面上形成缝隙加速钢的腐蚀。
因此，对城市（工业）大气，若在室内，选用不锈钢时，虽仍可考虑选择Cr13型和Cr17型钢；但在室外，Cr17型钢则成为可供选用的最低牌号。
长期使用表明，虽然Cr17型钢表面上常常落有一层灰尘，但经清除后就会显露出并未受到腐蚀的原始的光亮表面。
各种不锈钢牌号及其用途一览表表A.1类型序号牌号特性和用途奥氏体型112Cr17Mn6Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。
212Cr18Mn8Ni5N节镍钢，冷加工有弱磁性，有一定的耐腐蚀性，可用于室内装饰材料。
320Cr15Mn15Ni2N录像机精密轴、传感器等无磁元件412Cr18Ni9冷加工可获得高强度，建筑物外表装饰材料、高强度弹簧元件。
也可用于不锈钢丝绳、钢绞线原料等。
5Y12Cr18Ni9提高可切削性，耐烧蚀性。
最适用自动车床。
如轴类。
6Y12Cr18Ni9Cu3易切削钢。
提高冷加工性。
主要用作汽车零部件。
706Cr19Ni10作为不锈钢、耐热钢使用最广。
食品设备，一般化学设备，原子能工业用材。
也可用于不锈钢丝绳、钢绞线原料等。
807Cr19Ni10作为不锈钢、耐热钢使用最广。
食品设备，一般化学设备，原子能工业用材。
9022Cr19Ni1006Cr19Ni10的超低碳钢，耐晶间腐蚀性优良。
1006Cr18Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。
1106Cr19Ni9Cu2冷加工性能较好，常用于制作螺栓、螺母等紧固件。
1206Cr18Ni9Cu3提高冷加工性能，常用于制作螺钉等紧固件，有时用于制作形状复杂的零部件，1306Cr19Ni10N提高钢的强度和加工硬化倾向，改善钢的耐点蚀和晶间腐蚀性。
用于有一定耐腐性要求，并要求较高强度和减轻重量的结构部件。
也可作为钢绞线原料。
1406Ni18Cr16无磁不锈钢，具有很强的抗电磁干扰能力，主要用于制作电磁测量系统仪器、仪表元件。
1506Cr17Ni12Mo2耐海水和其它各种介质，比06Cr19Ni10耐蚀性优越。
主要用于耐点腐蚀材料。
也可作为钢丝绳及钢绞线原料。
16022Cr17Ni12Mo206Cr17Ni12Mo2的超低碳钢，耐晶间腐蚀性较之更好。
适用于石油化工、印染及原子能工业用材料。
不锈钢材料的区分按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）及析出硬化系（600系列）。
200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢301—延展性好，用于成型产品。
也可通过机械加工使其迅速硬化。
焊接性好。
抗磨性和疲劳强度优于304不锈钢。
302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
303—通过添加少量的硫、磷使其较304更易切削加工。
304—即18/8不锈钢。
GB牌号为0Cr18Ni9。
309—较之304有更好的耐温性。
316—继304之后，第二个得到最广泛应用的钢种，主要用于食品工业、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。
由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。
SS316则通常用于核燃料回收装置。
18/10级不锈钢通常也符合这个应用级别。
[1] 不锈钢水桶型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
400 系列—铁素体和马氏体不锈钢。
408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
416—添加了硫改善了材料的加工性能。
420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。
也用于外科手术刀具，可以做的非常光亮。
430—铁素体不锈钢，装饰用，例如用于汽车饰品。
良好的成型性，但耐温性和抗腐蚀性要差。
440—高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。
最常见的应用例子就是“剃须刀片”。
常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
不锈钢630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。

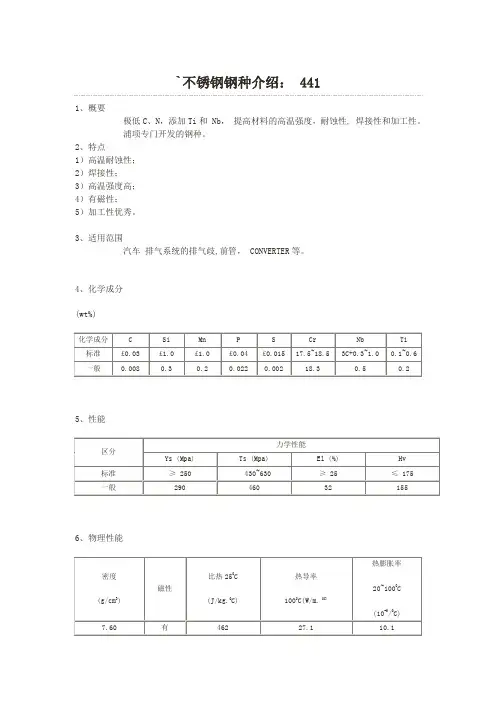

`不锈钢钢种介绍： 4411、概要极低C、N，添加Ti和 Nb，提高材料的高温强度，耐蚀性, 焊接性和加工性。
浦项专门开发的钢种。
2、特点1）高温耐蚀性；2）焊接性；3）高温强度高；4）有磁性；5）加工性优秀。
3、适用范围汽车排气系统的排气歧,前管， CONVERTER等。
4、化学成分(wt%)5、性能6、物理性能7、使用状态1）冷轧退火固溶状态：2D，2B，以及其他表面处理状态。
不锈钢钢种介绍：SUH 409L2009-06-03 10:00:03来源: 富宝金属网点击次数:78851、概要为高加工性，焊接性，耐腐蚀性，碳含量较低，另外添加了稳定化元素Ti。
2、特点1）含有11% Cr,在高温及常温里保持完全的BCC结构的铁素体系耐热钢；2）优秀的加工性和焊接性，拥有适当的高温特性和常温耐腐蚀性。
2、适用范围热交换器，耐热设备，汽车排气管部件(Font Pipe, Converter Shell, Center Pipe, Tail and Pipe)，低级西餐具，电子部件，集装箱等用途。
3、化学成分（JIS G 4305-2005）(wt%)4、性能（JIS G 4305-2005）上述力学性能是排气管用SUH 409L5、物理性能6、使用状态1）退火固溶状态：NO.1，2D，2B，以及各种其他表面处理状态2）轧硬态。
7、使用注意事项1）冷加工后会出现磁性现象；2）所有不锈钢中Cr含量最低的钢种,耐腐蚀性能相对较差；3）集装箱用409L和排气管用409L虽然化学成分没有大的区别，但是由于钢厂制造加工过程的不同，力学性能有差异，集装箱用不锈钢延伸率相对较低，不适合用在排气管用途；而排气管用途409L，由于期硬度、屈服强度相对较低，也不适合用在集装箱用途，两者不要混用。

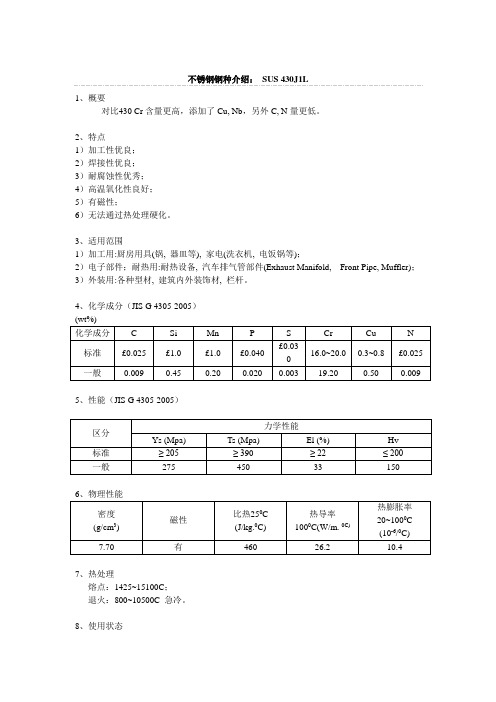

439不锈钢介绍439钢种是在普通铁素体材料（430）的基础上降低C的含量，同时加入Ti等稳定化元素，使该钢种的耐晶间腐蚀性、成型性和焊接性均有所提高。
不锈钢按照其组织结构分为奥氏体型不锈钢、铁素体型不锈钢、双相不锈钢、马氏体型不锈钢和沉淀硬化型不锈钢。
一、奥氏体型不锈钢奥氏体型不锈钢是不锈钢中最重要的一类，其产量和用量占不锈钢总量的70%。
按照合金化方式，奥氏体型不锈钢可分为铬镍钢和铁铬锰钢两大类。
前者以镍为奥氏体化元素，是奥氏体钢的主体；后者是以锰、氮代替昂贵的镍的节镍钢种。
总体讲，奥氏体钢耐蚀性好，有良好的综合力学性能和工艺性能，但强度、硬度偏低。
二、铁素体型不锈钢铁素体型不锈钢含铬11%-30%，基本不含镍，是节镍钢种，在使用状态下组织结构以铁素体为主。
铁素体型不锈钢强度较高，而冷加工硬化倾向较低，耐氯化物应力腐蚀、点蚀、缝隙腐蚀等局部腐蚀性能优良，但是对晶间腐蚀敏感，低温韧性较差。
三、双相不锈钢一般认为，在奥氏体基体上存在15%以上的铁素体，或在铁素体基体上存在15%以上的奥氏体即可称其为奥氏体+铁素体双相不锈钢。
双相不锈钢兼有奥氏体钢和铁素体钢的优点。
四、马氏体型不锈钢马氏体型不锈钢是一类可以用热处理的手段调整其性能的钢，其强度、硬度较高。
五、沉淀硬化型不锈钢沉淀硬化型不锈钢是通过热处理手段使钢中碳化物沉淀析出，从而达到提高强度目的的钢。
各类型不锈钢主要使用特性对比如表2-5-6所示。
我国不锈钢标准主要牌号的特点和用途如表2-5-7所示；日本JIS标准主要牌号的特点和用途如表2-5-8所示。
表2-5-6 不锈钢主要使用特性对比特性马氏体型不锈钢铁素体型不锈钢奥氏体型不锈钢双相不锈钢备注耐蚀性能耐大气腐蚀性能一般良好良好良好与合金因素有关耐酸性能一般良好良好良好与合金因素有关耐孔蚀、间隙腐蚀一般良好良好良好与合金因素有关耐应力腐蚀裂纹一般良好一般良好与合金因素有关耐热性能高温强度良好稍差良好稍差高温脆性高温氧化、硫化一般良好良好 —热疲劳一般良好一般 —加工性能焊接性能一般一般良好良好冷加工（深冲）稍差良好良好稍差冷加工（胀形）稍差一般良好稍差切削性能一般一般一般一般强度室温强度良好一般一般良好低温强度、韧性稍差差良好差疲劳、切口敏感性一般一般良好一般其他非磁性能差差良好差电热性能良好一般 —表2-5-7我国不锈钢主要牌号的特点和用途类型牌号特点和用途奥氏体型1Cr17Mn6Ni5N 节Ni钢种，代替牌号1Cr17Ni7，冷加工后具有磁性。
毕业于英国谢菲尔德大学的著名冶金科学家亨利·布雷尔利（Harry Brearley）于20世纪初期发明了不锈钢。
不锈钢的发明和使用，要追溯到第一次世界大战时期。
英国科学家布享利·布雷尔利受英国政府军部兵工厂委托，研究武器的改进工作。
那时，士兵用的步枪枪膛极易磨损，布雷尔利想发明一种不易磨损的合金钢。
布雷尔利发明的不锈钢于1916年取得英国专利权并开始大量生产，至此，从垃圾堆中偶然发现的不锈钢便风靡全球，亨利·布雷尔利也被誉为“不锈钢之父”。
主要分类折叠编辑本段钢及沉淀硬化不锈钢等。
另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。
1、铁素体不锈钢：含铬12%～30%。
其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。
属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。
铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。
这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。
2、奥氏体不锈钢：含铬大于18%，还含有 8%左右的镍及少量钼、钛、氮等元素。
综合性能好，可耐多种介质腐蚀。
奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。
0Cr19Ni9钢的Wc<0.08%，钢号中标记为“0”。
这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。
这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。
奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。
3、奥氏体 - 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。
不锈钢知识总结（超详细）一、不锈钢定义及分类不锈钢（Stainless Steel）是不锈耐酸钢的简称，耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢；而将耐化学腐蚀介质（酸、碱、盐等化学浸蚀）腐蚀的钢种称为耐酸钢。
不锈钢指耐空气、蒸汽、水等弱腐蚀介质和酸、碱、盐等化学浸蚀性介质腐蚀的钢，又称不锈耐酸钢。
实际应用中，常将耐弱腐蚀介质腐蚀的钢称为不锈钢，而将耐化学介质腐蚀的钢称为耐酸钢。
由于两者在化学成分上的差异，前者不一定耐化学介质腐蚀，而后者则一般均具有不锈性。
不锈钢的耐蚀性取决于钢中所含的合金元素。
通常，按照金相组织，把普通的不锈钢分为三类：奥氏体型不锈钢、铁素体型不锈钢、马氏体型不锈钢。
在这三类基本金相组织基础上，为了特定需求与目的，又衍生出了双相钢、沉淀硬化型不锈钢和含铁量低于50%的高合金钢。
1、奥氏体型不锈钢基体以面心立方晶体结构的奥氏体组织(CY相)为主，无磁性，主要通过冷加工使其强化(并可能导致一定的磁性)的不锈钢。
美国钢铁协会以200和300系列的数字标示，如304。
2、铁素体型不锈钢基体以体心立方晶体结构的铁素体组织((a相)为主，有磁性，一般不能通过热处理硬化，但冷加工可使其轻微强化的不锈钢。
美国钢铁协会以430和446为标示。
3、马氏体型不锈钢基体为马氏体组织(体心立方或立方)，有磁性，通过热处理可调整其力学性能的不锈钢。
美国钢铁协会以410, 420以及440数字标示。
马氏体在高温下具有奥氏体组织，当以适当的速度冷却至室温时，奥氏体组织能够转变为马氏体(即淬硬)。
4、奥氏体-铁素体(双相)型不锈钢基体兼有奥氏体和铁素体两相组织，其中较少相基体的含量一般大于15%，有磁性，可通过冷加工使其强化的不锈钢，329是典型的双相不锈钢。
与奥氏体不锈钢相比，双相钢强度高，耐晶间腐蚀和耐氯化物应力腐蚀及点腐蚀能力均有明显提高。
5、沉淀硬化型不锈钢基体为奥氏体或马氏体组织，并能通过沉淀硬化处理使其硬化的不锈钢。
●不锈钢的基本知识1、定义不锈钢是不锈钢与耐酸钢的简称。
在冶金学和材料科学领域中，依据钢的主要性能特征，将含铬量大于12%，且以耐蚀性和不锈性为主要使用性能的一系列铁基合金称做不锈钢。
通常对在大气、水蒸气和淡水等腐蚀性较弱的介质中不锈和耐腐蚀的钢种称不锈钢；对在酸、碱、盐等腐蚀性强烈的环境中具有耐蚀性的钢种称耐酸钢。
不锈钢的不锈性和耐蚀性是相对的，有条件的，实验表明，只有当基体中的含铬量≥12%后，钢才具有明显的抗锈性，但不是严格意义上的不锈。
2、常用牌号200系列：Cr系列、Ni系列、Mn系列300系列：Cr系列、Ni系列400系列：Cr系列600系列：高温强度合金系列L：低碳，如SUS316L J：日本独有的钢种，如SUS420J2XM：ASTM觃格的专利钢种，如SUSXM27（00Cr27Mo）N：加入了氮，如SUS316NSUS(STEEL USE STAINLESS)SUH(STEEL USE HEAT RESISTANT) （GB1220-92 GB3280-92）基体组织及性能：SUS304 SUS316 SUS316L 奥氏体，无磁性，加工硬化明显，但是冷加工变形后带有磁性，原因是冷加工过程中引发产生马氏体组织，变硬而且有磁性。
SUS430 SUH409 铁素体，有磁性，加工硬化不明显SUS430J2 出厂时为铁素体，用户需淬火为马氏体组织使用铁素体加工硬化=位错引起的硬化奥氏体加工硬化=位错引起的硬化+马氏体转变引起的硬化（补充各钢种的加工硬化曲线）SUS304 7.93 SUS430 7.70 SUS316 7.98 SUS420J2 7.75●宝新产品介绍1、宝新公司实物质量控制标准执行日本工业标准JISG4305-1999。
产品主要有SUS304、SUS430、SUS316、SUS316L、SUH409L，表面加工等级有2D、2B、NO.4、HL150#、HL180#、HL240#、HL320#。
不锈钢型号大全表
以下是常见的不锈钢型号及其特性：
1. 304不锈钢：具有良好的耐腐蚀性和加工性能，广泛用于食品加工、化学、建筑等领域。
2. 316不锈钢：比304不锈钢更耐腐蚀，适用于高温、高压、强酸、强碱等环境。
3. 430不锈钢：具有良好的耐腐蚀性和装饰性，常用于餐具、厨具等领域。
4. 201不锈钢：价格低廉，但耐腐蚀性较差，适用于一般用途。
5. 310S不锈钢：耐高温、耐氧化、耐腐蚀，常用于高温炉、锅炉等领域。
6. 303不锈钢：易于加工、耐腐蚀，常用于机械制造、汽车零部件等领域。
7. 316L不锈钢：比316不锈钢更低碳，更易于焊接，适用于高温、高压、强酸、强碱等环境。
8. 904L不锈钢：具有优异的耐腐蚀性和耐高温性能，常用于化工、石油、制药等领域。
9. 2205不锈钢：具有优异的耐腐蚀性和耐高温性能，适用于化工、海洋等领域。
10. 630不锈钢：具有优异的耐腐蚀性和装饰性，常用于
装饰材料、厨具等领域。
以上是常见的不锈钢型号及其特性，不同的型号适用于不同的领域和环境，应根据具体情况选择合适的型号。
不锈钢从成分上分，不锈钢可分为铁素体不锈钢、马氏体不锈钢、奥氏体不锈钢、沉淀硬化不锈钢四类，一般常用的为马氏体不锈钢（如国标的2Cr13、4Cr13等）、奥氏体不锈钢（如国标的1Cr18Ni9Ti）两类。
AISI 304是一种常用的奥氏体不锈钢，成份上大致相当于国标的0Cr18Ni9，根据含炭量具体可细分为304L、304H等几种牌号，按出厂状况又可分为-2B、2D、No1等。
不锈钢分类铁素体不锈钢奥氏体不锈钢耐腐蚀性[11]除Cr13型钢仅具有不锈性外，其它钢种既具有不锈性又具有耐蚀性，特别是耐氧化性酸,有机酸和弱碱性能优良。
随钢中C，N量下降，Cr，Mo量增加,耐蚀性特别是耐空蚀性提高。
Cr量提高，钢的高温下抗氧化，抗硫化性能有显著改善。
高Cr，Mo钢还可耐强碱腐蚀。
此类钢对水介质中的氯化物应力腐蚀不敏感。
（2001年02月02日）力学及物理性能[11]钢的屈服强度一般较Cr-Ni奥氏体钢高46-98MPa，此类钢有脆性转变温度，当钢中Cr量大于16%时，长期使用有475°C和ó相脆性，晶粒粗大，对性能有害。
当Cr量大于16%时，钢的韧性与有中C，N含量和有无缺口，热处理冷却速度和截面尺寸有关。
C，N越低，尺寸越薄，钢的低温韧性越佳。
钢的导热系数比奥氏体钢高约20-30%。
线膨胀系数小。
有磁性。
（2001年02月02日）加工成型及焊接工艺性能[11]不易加工硬化，故冷成型好，钢的塑性提高，冷成型还可进一步提高，此类钢易切削。
钢的冷，热顶锻，冷弯，深冲，卷边，扩口，压扁等均无特殊困难。
此类钢可焊接，Cr量越低，可焊性越好，宜采用奥氏体不锈钢焊条或焊丝进行氩弧焊，对高Cr铁素体钢，焊前需预热，焊后需热处理。
（2001年02月02日）Cr13型(常作为耐热钢用于汽车排气阀[2])t101----0Cr13t102----0Cr13Alt103----0Cr11TiCr16--19型 (可耐大气,淡水,稀硝酸等介质腐蚀[2])t201----1Cr17----1Cr17Ti----0Cr17Tit202----00Cr17Tit203----Cr18Mo2Ti(1Cr17Mo2Ti)t204----00Cr18Mo2Ti和高纯Cr18Mo2TiCr25--28型 (可耐强腐蚀介质腐蚀[2])t301----Cr25----Cr25Ti(1Cr25Ti)t302----高纯Cr26Mo1t303----Cr28(1Cr28)t304----Cr28Mo4t305----高纯Cr30Mo2耐腐蚀性[11]均具有不锈性和耐蚀性。
各类不锈钢的特点及常用不锈钢的性能用途不锈钢不锈钢是含铬量大于10.5%（质量分数）、具有不锈性和耐酸性的铁基合金的统称。
在无污染的大气、水蒸气和淡水等较弱腐蚀性介质中不锈钢和耐腐蚀的钢称为不锈钢；在副食性弱的酸、碱、盐等环境中具有耐腐蚀性的钢称为耐酸钢。
对不锈钢的年不锈性和耐腐蚀性起关键作用的合金元素铬。
随着含铬量的的增加，其不锈钢和耐蚀性也随之增加，当含铬量增至某一定值时，其耐腐蚀性即趋稳定。
不锈钢以其组织结构为分类依据，分为：奥氏体不型、铁素体型、马氏体型、奥氏体+铁素体型和沉淀硬化不锈钢五类。
虽然不锈钢的组织结构是有钢中的镍当量和铬当良的比例控制的，但不同合金元素对不锈钢的组织结构及力性能个有不同的影响。
1 各类不锈钢的特点及常用不锈钢的性能用途1.1 各类不锈钢的特点Ⅰ.奥氏体型不锈钢奥氏体型不锈钢的组织结构是面心立方晶体，无磁性，不能通过热处理强化，只能用冷加工强化手段提高其强度。
奥氏体型不锈钢具有耐蚀性，常温及低温下的塑性、韧性良好，易成形，焊接性良好，在工业中应用最为广泛。
其产量约占不锈钢产量的70%。
其产品有板材、棒材、钢管、钢带、钢丝及锻件等。
根据奥氏体的基体类型，可将奥氏体型不锈钢分为铬镍奥氏体不锈钢两大系列奥氏体不锈钢的牌号很多，但大量生产和使用得最多的是0Cr18Ni9、00Cr18Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2及相应的改进型牌号。
产量约占整个不锈钢产量的50%Ⅱ.铁素体型不锈钢铁素体型不锈钢是含铬量W Cr=10.5%~30%、含碳量W c≤0.20%、组织以铁素体不锈钢为主的铁铬合金。
钢的组织结构为体心立方晶体，有磁性。
这类钢既不能通过热处理进行硬化，也不能通过冷加工进行强化在各类不锈钢中，铁素体型不锈钢的热导率最高、线胀系数较小，导热性和膨胀特性与普通碳钢类似，耐蚀性随钢中含铬量的增加而提高铁素体型不锈钢具有良好的强度及了冷加成形性能，但在温室及低温下的韧性差，塑脆性转变温度高，并有缺口敏感性与奥氏体型不锈钢相比，其高温强度不良；在低温下和大截面尺寸条件下，其韧性低根据钢中含铬量的高低，铁素体型不锈钢分为低铬、中铬和高铬三类Ⅲ.马氏体型不锈钢马氏体型不锈钢可通过热处理（淬火、回火）对其性能进行调整。
•营种种不锈钢质料,如:棒材,线材,板材,卷材,带材,管材,同时也销售种种进口料.公司代销日本新日铁，韩国埔项，美国进口的不锈钢质料，产物切合美国ASTM,中国GB，日本JIS等国际标准。
如日本新日铁,日本住友,日本神户钢铁,韩国浦项等.常见不锈钢有:201.304.304L.316.316L.301.303.321.316l.316.310s产物遍及运用于种种产业领域,并严格凭据国度标准生产,质量通过ROHS检测,并能提供国际认可的SGS陈诉.不锈钢牌号:200系列:201.202.(铬-镍-锰奥氏体不锈钢)300系列:304F.316.316L.316F314.314L.317.317L304.304L.(铬-镍奥氏体不锈钢)430.430F.431(铁素体和马氏体不锈钢)本厂400系列以棒材和线材为主.备注:L代表低碳,如304L904.902L.904L,其正常使用温度到达1800-2000度.SS316是核用质料.316.316L是船用钢,具有强耐腐化性.1m*1m 1m*2m 1.22m*2.44m 1.5m*3m 1.5m*6m ,如果客户需求量大,我们可以按客户的尺寸进行淘汰.另可代做拉丝板,防滑板,电镀板.304F.303CU.316F也都属于易切型质料.4:不锈钢带(不锈钢卷):大概叫卷带,卷料,卷板,板卷.叫法比力多,带材的硬度也有许多,从几十到几百不等,客户购买前需先确定好用哪种硬度.(8K镜面光度).卷材宽度不定,有:30mm.60mm.45mm.80mm.100mm.200mm等等.还可凭据客户要求进行分条.5:不锈钢线:也可叫不锈钢丝,盘条,盘元,但跟不锈钢丝绳差别.线材主要有弹簧线和螺丝线两种,顾名思义:螺丝线主要用来做螺丝,而弹簧线用来做弹簧大概其他要求具有弹性的五金产物.其他的例如灼烁线,氢退线,电解线,车轴发夹线等也有.抗拉强度1500-2000.弹簧线的硬度有以下几种:全软|1/4硬|半硬|3/4硬|全硬|特硬.钢丝绳规格:7*1,6*12,7*7,7*19,17*39等,比相同材质的线,棒,管,板都要贵.最贵的为7*7股.不锈钢凭据其组织结构分为奥氏体型不锈钢、铁素体型不锈钢、双相不锈钢、马氏体型不锈钢和沉淀硬化型不锈钢。
不锈钢知识不锈钢没有所谓的好坏之别，区别在于使用上的目的和用途。
不锈钢的分类有：1. 铬系不锈钢，JIS规格*中为SUS400系：麻田散铁型不锈钢及肥粒铁型不锈钢。
a. 麻田散铁型 SUS403、SUS410、SUS420J1、SUS440C、SUS431。
b. 肥粒铁型 SUS405、SUS430、SUS447J1。
2. 铬镍系不锈钢JIS规格中为200及300系：沃斯田铁型不锈钢及"析出硬化型不锈钢。
部份铬镍系(沃斯田铁型)不锈之JIS规格： SUS201、SUS202、SUS302、SUS304、SUS304L、SUS310S、SUS316、SUS316L、SUS316N、SUS321 这两系列的简易判别特征，就是铬系不锈钢"具有磁性"，而铬镍系则"不具磁性"。
从字面上来看，「不锈钢」就是不容易生锈的钢。
不锈钢除了具有不锈性，又有耐蚀性。
不锈钢的不锈性和耐蚀性是由于其表面上富铬氧化膜(钝化膜)的形成。
这种不锈性和耐蚀性是相对的。
钢在大气、水等弱介质中和硝酸等氧化性介质中，其耐蚀性随钢中铬含量的增加而提高，当铬含量达到一定的百分比时，钢的耐蚀性发生突变，即从易生锈到不易生锈，从不耐蚀到耐腐蚀。
不锈钢的分类方法很多，若是按室温下的组织结构(钢铁由高温的铁水状态冷却硬化过程中，因冷却速度和方法不同而会形成不同结晶构造)分类，可分为麻田散体系型(Martensite)、奥氏体型(沃斯田铁系Austenite)、铁素体(Ferrite)等；若是按主要化学成分分类，基本上则可分为铬不锈钢和铬镍不锈钢两大系统。
其中，奥氏体型不锈钢用200和300系列的数字标示(如201、304、316以及310)，铁素体主要以以430和446为标记，麻田散体系型不锈钢则以410、420以及440C来表示。
不锈钢之所以会有不生锈，耐腐蚀的性质，主要是因为其中含铬。
每种不锈钢都含有一定比例的铬，至少在18%以上；迄今为止，还没有不含铬的不锈钢。
SUS304(L)
化学成分：
材质性能：
物理性能：
SUS304Cu
特性：
--以17Cr-7Ni-2Cu为基本组成的奥氏不锈钢；
--成形性优于304（复合成型性、深加工性、加工后滞性能优良）--耐时效性开裂性优良
用途：
--适用于保温瓶、厨房洗涤槽、锅、壶；
--保温饭盒、门把手、纺织加工机械。
化学成分：（单位：％）
机械性能
物理性能
SUS316(L)
特性：
--钢中添加Mo（2-3%），故耐蚀性和高温强度优良；
--SUS316L含碳量比SUS316低，因此，抗晶间腐蚀性比SUS316优良；--高温蠕变强度高；
--加工性优良（无磁性）。
用途：
--适用于海水中使用设备、化学、染料、造纸和化肥等生产设备；
--照相、食品工业、沿海地区设备、绳索、螺栓、螺母等；
--管道、热交换器、锅炉用钢管。
化学成分：（单位：％）
材质性能：
物理性能：
SUS321 特性：
--在304钢中添加Ti，故抗晶间腐蚀性优良；
--高温强度和高温抗氧性优良；
--成本高，加工性比SUS304差。
用途：
--航空机器零件、排气管和锅炉汽包；
--化工、热交换器等高温下使用的器具。
化学成分：
材质性能：
物理性能：
SUS409L 特性：
--控制钢中的C和N含量，故焊接性、成形性和耐蚀性优良；--含11%Cr，高温和常温下为具有BCC结构的铁素体系耐热钢；--因添了Ti，750℃以下有空氧化性和耐蚀性。
用途：
--用于汽车排气系统配件、热交换器和集装箱；
--用于焊接后不进行热处理的产品。
化学成分：
机械性能：
物理性能：
SUS410
特性：
--马氏体代表钢种，强度高，硬度高（有磁性）；
--抗腐蚀性差，不适合于严重腐蚀环境下使用；
--含C量低，加工性好，通过热处理可使表面硬化。
用途：
--用于机械零件、石油精练装置和刃具；
--螺栓、螺母、泵杆、阀门和餐具（刀、叉）
化学成分：
材质性能：
物理性能：
SUS420J2 特性：
--马氏体代表钢种，强度高，硬度高（有磁性）；
--耐腐蚀性差，加工成形性差，耐磨性好；
--能够进行热处理改善机械性能。
用途：
--用于要求高强度机械性能的零件部件；
--刀具、阀门、板尺、管嘴和餐具（刀叉等）。
化学成分：
材质性能：
物理性能：
SUS430
特性：
--价格低，加工性好是理想的SUS304的替代品；
--抗应力腐蚀性好，典型的非热处理硬化性铁素体系不锈钢；--热膨胀率低，耐氧化性优；
用途：
--装饰材料和户外宣传广告栏；
--用于有抗应力腐蚀要求的产品；
--电子产品、餐具、螺栓、螺母、筛网和燃烧器等。
化学成分：
材质性能：
物理性能：。
