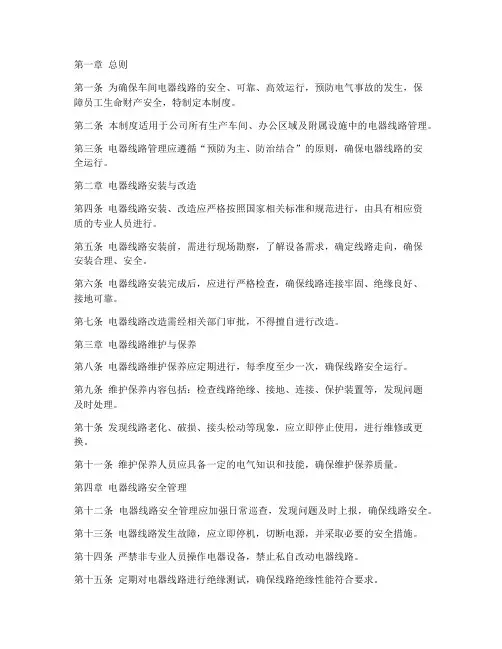

第一章总则第一条为确保车间电器线路的安全、可靠、高效运行，预防电气事故的发生，保障员工生命财产安全，特制定本制度。

第二条本制度适用于公司所有生产车间、办公区域及附属设施中的电器线路管理。

第三条电器线路管理应遵循“预防为主、防治结合”的原则，确保电器线路的安全运行。

第二章电器线路安装与改造第四条电器线路安装、改造应严格按照国家相关标准和规范进行，由具有相应资质的专业人员进行。

第五条电器线路安装前，需进行现场勘察，了解设备需求，确定线路走向，确保安装合理、安全。

第六条电器线路安装完成后，应进行严格检查，确保线路连接牢固、绝缘良好、接地可靠。

第七条电器线路改造需经相关部门审批，不得擅自进行改造。

第三章电器线路维护与保养第八条电器线路维护保养应定期进行，每季度至少一次，确保线路安全运行。

第九条维护保养内容包括：检查线路绝缘、接地、连接、保护装置等，发现问题及时处理。

第十条发现线路老化、破损、接头松动等现象，应立即停止使用，进行维修或更换。

第十一条维护保养人员应具备一定的电气知识和技能，确保维护保养质量。

第四章电器线路安全管理第十二条电器线路安全管理应加强日常巡查，发现问题及时上报，确保线路安全。

第十三条电器线路发生故障，应立即停机，切断电源，并采取必要的安全措施。

第十四条严禁非专业人员操作电器设备，禁止私自改动电器线路。

第十五条定期对电器线路进行绝缘测试，确保线路绝缘性能符合要求。

第十六条加强对员工的安全教育培训，提高员工的安全意识和操作技能。

第五章奖惩与责任第十七条对严格遵守本制度，在电器线路管理工作中表现突出的个人或集体，给予表彰和奖励。

第十八条对违反本制度，造成电器线路事故的，依法追究责任。

第十九条电器线路事故处理应严格按照国家相关法律法规进行。

第六章附则第二十条本制度由公司设备管理部门负责解释。

第二十一条本制度自发布之日起实施。

本制度旨在规范车间电器线路管理，保障生产安全，提高生产效率。

各部门应认真贯彻执行，共同维护公司生产安全。

第四章 电力线路.(DOC)

第四章 电力线路.(DOC)

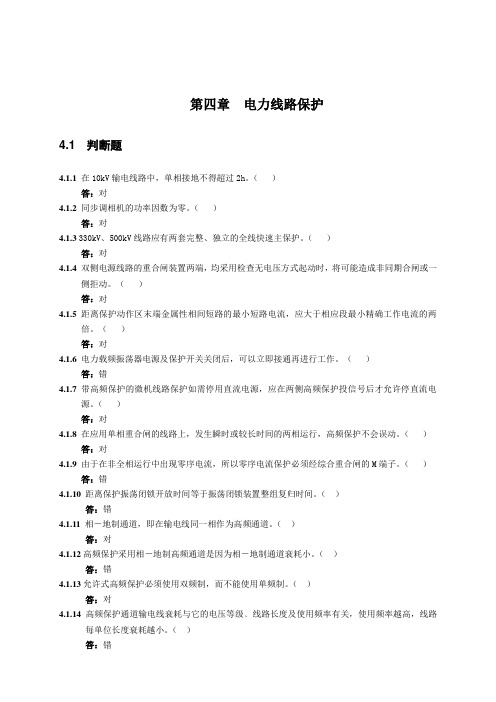

第四章电力线路保护4.1 判断题4.1.1在10kV输电线路中，单相接地不得超过2h。

（）答：对4.1.2同步调相机的功率因数为零。

（）答：对4.1.3330kV、500kV线路应有两套完整、独立的全线快速主保护。

（）答：对4.1.4双侧电源线路的重合闸装置两端，均采用检查无电压方式起动时，将可能造成非同期合闸或一侧拒动。

（）答：对4.1.5距离保护动作区末端金属性相间短路的最小短路电流，应大于相应段最小精确工作电流的两倍。

（）答：对4.1.6电力载频振荡器电源及保护开关关闭后，可以立即接通再进行工作。

（）答：错4.1.7带高频保护的微机线路保护如需停用直流电源，应在两侧高频保护投信号后才允许停直流电源。

（）答：对4.1.8在应用单相重合闸的线路上，发生瞬时或较长时间的两相运行，高频保护不会误动。

（）答：对4.1.9由于在非全相运行中出现零序电流，所以零序电流保护必须经综合重合闸的M端子。

（）答：错4.1.10距离保护振荡闭锁开放时间等于振荡闭锁装置整组复归时间。

（）答：错4.1.11相－地制通道，即在输电线同一相作为高频通道。

（）答：对4.1.12高频保护采用相－地制高频通道是因为相－地制通道衰耗小。

（）答：错4.1.13允许式高频保护必须使用双频制，而不能使用单频制。

（）答：对4.1.14高频保护通道输电线衰耗与它的电压等级﹑线路长度及使用频率有关，使用频率越高，线路每单位长度衰耗越小。

（）答：错4.1.15输电线传输高频信号时，传输频率越高则衰耗越大。

（）答：对4.1.16输电线路的特性阻抗大小与线路的长度有关。

（）答：错4.1.17耦合电容器对工频电流具有很大的阻抗，可防止工频高压侵入高频收发信机。

（）答：对4.1.18结合滤波器和耦合电容器组成的带通滤波器对50HZ工频应呈现极大的衰耗，以阻止工频串入高频装置。

（）答：对4.1.19在高频保护的通道加工设备中的结合滤波器主要是起到阻抗匹配的作用，防止反射，以减少衰耗。

车间电力线路

车间电力线路

◆语文•选修\中国小说欣赏•(配人教版)◆
3．绝缘导线的结构和敷设
绝缘导线按芯线材质分，有铜芯和铝芯两种。
绝缘导线按绝缘材料分，有橡皮绝缘和塑料绝 缘两种。 绝 （缘1）导绝线缘的导敷线设明方敷式时，必有须明符敷合和下暗述敷条两件种。。 ① 车间内采用绝缘子敷设时，绝缘导线间的
间距不应小于教材中表4.4所示规定的数值。 绝缘导线距地高度如下。
配电线路的敷设方式需要根据车间的环境 特点、分类、建筑物的结构、安装上的要求 及安全、经济、美观等条件来确定 。
车间 电力 线路 接线 方式 示意 图
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小说欣赏•(配人教版)◆
车间内裸导线进行架空敷设的一般要求：
（1）生产过程及在搬运和装卸货物时，不能 触及到。 （2）距地（楼）面的高度不能低于3.5m。 （3）不能设置在工业设备或需经常维护的管 道底下。 （4）车间内或室内敷设裸导线时，导线之间 至房屋金品的质各•高部追分求 管道我们、让工你艺更放设心备！的最小允许返回
（3）车间内应设置检修用的接电点，它可安装在 动力配电箱内或车间的墙或柱子上；
（4）为金提品质高•供高追电求的可靠我性们让，你节更约放电心能！，对相邻的 返回
◆语文•选修\中国小说欣赏•(配人教版)◆
2、车间电力线路的结构和敷设 （1）车间电力线路敷设的安全要求 安全要求主要考虑以下三点：
（1）离地面3.5m以下的电力线路必须采用绝 缘导线，离地面3.5m以上才允许采用裸导线。
GGD型低压配 电屏外形如图
金品质•高追求 我们让你更放心！
返回
◆语文•选修\中国小说欣赏•(配人教版)◆
GCK1型抽屉式 低压配电屏外形 如图所示

供配电实用技术第四章工厂电力网络

供配电实用技术第四章工厂电力网络
43
工厂电力网络
二、按经济电流密度选择导线和电缆的截面
1. 经济截面 从全面的经济效益
考虑，即使线路的年运 行费用趋于最小而又符 合节约有色金属条件的 导线截面，称为经济截 面Aec。
44
工厂电力网络
2. 经济电流密度
对应于经济截面的电流密度称为经济电流密 度jec。我国规定的经济电流密度如表所示。
绝缘子又称瓷瓶，用来将导线固定在电杆 上，并使导线与电杆之间、导线与导线之间绝 缘的。有高压绝缘子和低压绝缘子之分。
15
工厂电力网络
工厂架空线路上常用的绝缘子有：针式绝 缘子、蝴蝶式绝缘子和拉线式绝缘子。
针式绝缘子
蝴蝶式绝缘子
拉线式绝缘子
16
工厂电力网络
5. 拉线 拉线是为了平
衡电杆各方面的作 用力，并抵抗风 压，以防止电杆倾 倒用的，如终端 杆、转角杆、耐张 杆等，往往都装有 拉线。
每个电缆型号表示一种电缆的结构，同时也 表明这种电缆的使用场合、绝缘种类和某些特 征。
电缆型号中的字母排列顺序一般按下列顺 序：
绝缘种类、线心材料、内护层、其他结构特点、
外护层。 例如：ZLQ20-10000-3×120
铝心纸绝缘铅包裸钢带锴装电力电缆
额定电压10000V 3个线心 线心截面积120mm2
⎧ 直线杆
⎪ 耐张杆
作用
⎪⎪ ⎨ ⎪
终端杆 转角杆
⎪ 分支杆
⎪⎩ 特种杆
1、5、11、14-终端杆 2、9-分支杆 3-转角杆 4、6、7、10-直线杆 8-耐张杆 12、13-跨越杆
14
工厂电力网络
3. 横担 安装在电杆的上部，用来支持绝缘子来架
设导线，保持导线对地以及导线与导线之间有 足够的距离。 常用的横担有：铁横担、木横 担和瓷横担。 4. 绝缘子

工厂电力线路

工厂电力线路

对可能存在隐患的线路进行预防性检查， 提前发现并处理问题，防止故障发生。
电力线路的故障诊断与处理
故障定位
通过检测和诊断，快速 准确地定位故障点，为
后续处理提供依据。
故障分析
对故障原因进行分析， 找出根本原因，避免类
似故障再次发生。
紧急处理
对于紧急故障，采取临 时措施，保障电力线路 的基本运行，再逐步修
电力线路的安全防护措施
01
02
03
04
接地保护
对电力线路进行接地保护，防 止雷击和漏电事故的发生。
绝缘保护
对电缆进行绝缘保护，防止电 缆受到机械损伤或化学腐蚀。
标识与警示
在电力线路附近设置明显的标 识和警示标志，提醒人员注意
安全。
定期巡检与维护
对电力线路进行定期巡检和维 护，及时发现并处理安全隐患
设备用电负荷
统计工厂内各类设备的用 电负荷，确保电力线路能 够满足设备正常运行时的 需求。
峰值用电需求
分析工厂在生产高峰期的 用电需求，为电力线路的 峰值负载能力提供参考。
电力线路的路径选择与布局
安全与便捷性
选择安全、便捷的路径， 确保电力线路在工厂内能 够高效、稳定地传输电力。
避开干扰源
尽量避开工厂内的磁场、 高频设备等干扰源，以减 少对电力线路的干扰。
规范
在设计和建设工厂电力线路时，必须遵守相关的标准和规范 。这些规范涉及到线路设计、设备选型、安装施工、运行维 护等方面的要求。只有严格遵守这些规范，才能确保工厂电 力线路的安全、稳定和可靠运行。
02
工厂电力线路的设计与规划
工厂电力需求分析
01
02
03
工厂规模与产能

工厂供电第4章

工厂供电第4章

14
第四章
注意 隔离开关没有灭弧装置，不能用来接通或断开较大的负荷
电流，通常只能在相应的断路器断开以后才能进行拉合闸操作。否 则容易造成事故。 类型 图4-2隔离开关GN8—10/600型 装置地点的不同： 户内、户外式； 支持绝缘数目的不同： 单柱式、双柱式、三柱式； 闸刀运动方向的不同: 水平旋转式、垂直旋转式、 摆动式.插入式； 接地刀闸： 有接地刀闸、无接地刀闸； 操作机构： 手动、电动、气动。 （工厂一般采用CS6型）
7第四章三、电弧的熄灭 Nhomakorabea1、熄灭电弧的条件：电弧中的去游离率大于游离率， 即电弧中离子消失的速率大于离子产生的速率。 2、熄弧的方式——主要是复合和扩散。 复合——异号带电质点彼此中和，又称去游离。 扩散——弧柱内的自由电子逸出弧柱以外，到周围冷介质中 去的过程。 两种方式的目的： 复合使弧柱中的中性质点增加； 扩散可降低弧柱的温度，减少热游离。 3、交流电弧的熄灭特点 交流电流每半个周期过零一次。利用交流电流过零时电 弧暂时熄灭的特点熄弧。
第四章 工厂变配电所及其一次系统
第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节 第九节 工厂变配电所的任务和类型 电气设备中的电弧问题及对触头的要求 高压一次设备 低压一次设备 电力变压器 电流互感器和电压互感器 工厂变配电所的主接线 工厂变配电所的所址、布置、结构及安装图 工厂变配电所的运行维护和检修试验
12
第四章
RN1RN2型熔断器图4-10
户外熔断器RW4—10（G）型 图4-11
13
第四章
三、高压隔离开关 QS 1、作用 隔离高压电源，使设备和电源间造成一个明显的断 开点，确保试验检修人员的安全。 它还可以断开或接通一些较小电流的回路： ①开合电压互感器和避雷器回路； ②开合励磁电流不超过2A的空载变压器； ③开合空载电流不超过5A的空载线路； ④开合电压为10kv及以下，电流为15A以下的线路； ⑤开合电压为10kv及以下，环路均衡电流为70A及以 下的环路。

《工厂供配电技术》教学大纲6

《工厂变配电技术》教案大纲课程编号：课程类别：考试课课时：110 开课学期：一．教案大纲说明<一）课程性质与目的本课程是我系电气技术、电气工程专业的专业基础课。

主要内容包括：工厂的电力负荷和无功补偿，短路电流极其计算，工厂电力线路，工厂变配电所极其一次系统，电力变压器，工厂供电系统的保护，电气安全、防雷与接地，工厂的电气照明，电气绝缘预防性实验，以及实验技能等。

<二）课程的基本要求本课程的任务主要是讲述中小型工厂内部的电能供应和分配问题，并讲述电气照明，使学生初步掌握中小型工厂供电系统和电气照明运行维护及基本计算所需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。

<三）本课程的重点<1）加强能力的培养，特别是培养学生基础计算的能力、分析问题的能力和实验动手能力。

<2）加强理论联系实际的教案。

<四）本课程与其他相关课程的关系<1）前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。

<2）后续课程“电力电子技术”、“自动控制技术”、“PLC技术”等课程打下专业基础。

二．课时分配<一）理论课时分配<二）实验课时分配三．课程内容及要求第一章概述教案目标：1．明确工厂供配电的意义、要求及本课程的任务。

2．了解典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基础知识。

3.掌握电力系统的电压和电能质量问题。

4.了解电力系统的中性点运行方式及低压配电系统的接地形式。

教案重点：电力系统的电压和电能质量问题；对供电系统的认识及各个部分的作用；电压等级的分类和设备额定值得概念；电力系统中性点的运行方式。

教案内容：1．工厂供电的意义及要求2．工厂供电系统的有关知识3．电力系统的电压4．电力系统的中性点运行方式5. 工厂供电设计的一般知识第二章工厂的电力负荷和无功补偿教案目标：1．熟悉工厂电力负荷的分级及有关概念。

工厂供电第6版第四章


• 三、变配电所的类型
• 工厂变电所分总压降变电所和车间变电所，但是在一般中 小型工厂都只设置车间变电所。车间变电所按其主变压器 的安装位置有以下几种类型： （1）车间附设变电所：变电所变压器室的一面墙或几面墙 与车间建筑的墙共用，变压器室的大门朝车间外开（内附 式1、2和外附式3、4）。 （2）车间内变电所：变压器位于车间内的单独房间内，变 压器的大门朝车间内开（例如5）。
• 三、电弧的熄灭
• 1.灭弧的条件 要使电弧熄灭，必须使得触头间电 弧中的去游离率大于游离率（电弧中离子消失的 速率大于离子产生的速率）。
• 2.熄灭电弧的去游离方式 ★正负带电质点的“复合” 复合就是正负带电质点重新结合为中性质点。 与电弧中的电场强度、温度及电弧截面等因素 有关。同时也与电弧接触的介质性质也有一定 的关系。 ★正负带电质点的“扩散” 扩散就是电弧中带电质量向周围介质中扩散开 去，使电弧区域的带电质点减少。扩散的原因 ，一是由于电弧与周围介质的温度差，另一方 面是由于电弧与周围介质的离子浓度差。同时 也与电弧截面有关。
• （3）碰撞游离 当触头间隙存在着足够大的电场 强度时，自由电子以相当大的动能向阳极移动， 电子在高速移动中碰撞到中性质点，就可能使中 性点中的电子游离出来，从而中性点变成带电的 正离子和自由电子。碰撞的出来的质点继续参加 碰撞游离，结果使触头间介质中的离子数越来越 多，形成“雪崩”现象。当离子浓度足够大，介 质击穿而发生电弧。 • （4）热游离 电弧的温度很高，表面温度达3000~4000℃，弧心 温度可高达10000℃。在高温下，电弧中的中性质 点可游离为正离子和自由电子。触头越分开，电 弧越大，热游离也越显著。
RW10-10负荷型跌开式熔断器
HPRWG7型跌落式熔断器

工厂供配电系统的电气主接线

第三章 工厂供配电系统的电气主接线
本章内容 本章围绕工厂内部的供配电系统，介绍电气主接线基本
概念的基础上，详细讨论了变压器台数、容量的选择 原则和方法，重点讲解了变电所、配电所的电气主接 线形式，以及电力线路的接线方式等内容。 主要包括以下几个内容： ? 电气接线图的基本概念
?电气主接线 ?电气主设备
?变电所（transformer substation）：受电→变电→配电 ?配电所（distribution substation）：受电→配电
第一节 基本概念
二 电气接线图
? 描绘主要电气设备之间的电气联系的示意图，包括 一次接线图和二次接线图。
? 描述了整个变电所的供配电系统结构，犹如人体的 骨骼框架，直接关系到整个系统的安全和稳定。
? 双绕组、三绕组变压器图形符号分别如图所示：
? 主要完成电压等级的变换。
第三节 变电所变压器的选择
2 分类 ? 按功能分：升压变压器和降压变压器 ? 按相数分：单相和三相变压器 ? 绕组导体的材料：铜绕组和铝绕组
? 电压选择
?供配电电压的选择原则；考虑因素
? 变配电所配置
?变配电所类型及特点
第四章 工厂供配电系统的电气主接线
? 变压器的选择
?变压器型号的选择 ?变压器台数及容量的选择 ?变压器容量及过负荷能力
? 变配电所电气主接线
?变对变电所电气主接线的要求 ?电所常用的主接线 ?总降压变电所主接线 ?独立变电所主接线 ?车间变电所主接线 ?配电所主接线 ?主接线实例的
4 杆上变电所 安装在室外电杆上，常用于居民区以及用电负荷较小 的单位，如油田井场等。
5 建筑物及高层建筑物变电所 ?民用建筑物中使用。考虑安全性：干式变压器、真空 断路器等。 ?对于高层建筑物而言，一般装在楼内，地下室、中层 或者高层。

工厂供配电技术(第四章)PPT课件


表4.1 低压线路不同挡距时的最小线间距离 第13页/共77页
挡距（m）
40及以下
50
60
70
线间距离（m）
0.3
0.4
0.45
0.5
4.2 工厂架空线路
工厂架空线路的结构
4．绝缘子
绝缘子用来支承架空导线，使导线与大地保持足够的绝缘，同时还承受着导线的 质量与其他作用力。
在工厂架空线路上常用的绝缘子有针式绝缘子、蝴蝶式绝缘子、拉线绝缘子，其形 式如图4.8所示。
4.2 工厂架空线路
低压架空绝缘线路
绝 缘 线 具 有 耐 候 性 能 ， 估 计 能 够 使 用 20 年 ， 其 载 流 量 略 大 于 裸 导 线 ， 在 截 面 为 16 ～ 240mm的范围内，同截面的绝缘铝芯线比铝绞线的载流量大约大1.05～1.15倍。绝缘层的耐 磨性能很好。
绝缘线可以吊在钢索上成束架设，也可以采用传统的裸导线方式架设，甚至可以将绝缘线 紧密接触平行架设。
第7页/共77页
引出的配电干线较少，采用的开关设备较少，干线出 现故障就会使所连接的用电设备均受到影响，供电可 靠性较差。
树干式
4．2工厂架空线路
4 . 2 . 1 工厂架空线路的结构 4 . 2 . 2 工厂架空线路的运行管理和检修 4 . 2 . 3 低压架空绝缘线路
第8页/共77页
4.2 工厂架空线路
第5页/共77页
（a）无备用的单回路树干式
（b）两端电源的单回路树干式
图4.2 高压树干式接线
4.1 工厂电力网路的基本接线方式
高压配电线路的接线方式
3．环式
高压环式接线其实是树干式接线的改进，如图4.3所示，两路树干式线路连接起来 就构成了环式接线。这种接线运行灵活，供电可靠性高。当干线上任何地方发生故障 时，只要找出故障段，拉开其两侧的隔离开关，把故障段切除后，全部线路可以恢复 供电。由于闭环运行时继电保护整定比较复杂，所以正常运行时一般均采用开环运行 方式。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3．绝缘导线的结构和敷设 绝缘导线按芯线材质分，有铜芯和铝芯两种。 绝缘导线按绝缘材料分，有橡皮绝缘和塑料绝 缘两种。 绝缘导线的敷设方式，有明敷和暗敷两种。 （1）绝缘导线明敷时必须符合下述条件。 ① 车间内采用绝缘子敷设时，绝缘导线间的 间距不应小于教材中表4.4所示规定的数值。 绝缘导线距地高度如下。 水平敷设时，绝缘导线距地面不宜小于2.5m； 垂直时不宜低于2m，否则应采用钢管或槽板 加以保护。
中等职业学校电类规划教材 电气运行与控制专业系列
《企业供电系统及安全用电》
电子教案
主编 强高培
人民邮电出版社
第4章 车间电力线路
本章的学习目标：
4.1 车间电力线路的配置与敷设 1 、车间的供电方式与选择 车间的供配电方式及其特点见教材表4.1所示
确定车间电力线路接线方式过程中应注重以下 几个问题： （1）单相负荷应尽量均衡分配在三相线路上； （2）如有起重机设备时，起重机的滑触线一般要 由干线供电；当起重机工作时，如果干线电压降超 过额定电压5%时，则由变压器引出专线供电； （3）车间内应设置检修用的接电点，它可安装在 动力配电箱内或车间的墙或柱子上； （4）为提高供电的可靠性，节约电能，对相邻的 车间可设置低压联络线。
（3）工厂常用绝缘导线型号及选择
常用的塑料绝缘导线型号有BLV塑料绝缘 铝芯线，BV塑料绝缘铜芯线，BLVV（BVV） 塑料绝缘塑料护套铝（铜）芯线，BVR塑料 绝缘铜芯软线。 常用橡皮绝缘导线型号有BLX（BX）棉 纱编织橡皮绝缘铝（铜）芯线，BBLX （BBX）玻璃丝编织橡皮绝缘铝（铜）芯线， BLXG（BXG）棉纱编织、浸渍、橡皮绝缘 铝（铜）芯线（有坚固保护层，适用面宽）， BXR棉纱编织橡皮绝缘软铜线等。
（2）电缆的敷设
电缆的敷设方式通常有电缆隧道、电缆暗沟、电 缆排管、直接埋入地下和沿墙敷设等方式。
① 直埋敷 设方式
1—保护板（红砖或水泥板） 2—沙子 3—电缆
② 电缆暗沟敷设方式
1—盖板 2—电缆 3—电缆支架 4—预埋铁件
③ 电缆隧道敷设和沿墙置 1、 低压配电屏
② 绝缘导线在室外明敷设时，在架设方法 和触电危险性等方面的要求与裸导线的敷设 方法基本一样。 ③ 绝缘导线明敷在高温辐射或具有对导线 绝缘有损坏作用的介质地点时，其线间距离 不得小于100mm。 ④ 配供电的电网电压在1kV及以下时，允许 沿建筑物外墙布线（称为屋外布线），但应 设置切断所有线路导线电源的总开关。屋外 布线时允许距离见教材中表4.5所示。
（2）绝缘导线穿管敷设时必须符合下述条件
① 线槽布线及穿管布线的导线中间不许直接接 头，接头必须经专门的接线盒。 ② 穿金属管或金属线槽的交流线路，应将同一 回路的所有相线和中性线（如有中性线时）穿于同 一管、槽内，否则，如果只穿部分导线，则由于线 路电流不平衡而产生交流磁场作用于金属管、槽， 在金属管、槽内产生涡流损耗，钢管还将产生磁滞 损耗，使管、槽发热，导致其中导线过热甚至可能 烧毁。 ③ 电线管路与热水管、蒸气管同侧敷设时，应 敷设在水、蒸气管的下方；有困难时，可敷设在其 上方，但相互间距应适当增大，或采取隔热措施。
2．车间电力线路常用的敷设方式 配电线路的敷设方式需要根据车间的环境 特点、分类、建筑物的结构、安装上的要求 及安全、经济、美观等条件来确定 。
车间 电力 线路 接线 方式 示意 图
车间内裸导线进行架空敷设的一般要求： （1）生产过程及在搬运和装卸货物时，不能 触及到。 （2）距地（楼）面的高度不能低于3.5m。 （3）不能设置在工业设备或需经常维护的管 道底下。 （4）车间内或室内敷设裸导线时，导线之间 至房屋的各部分管道、工艺设备的最小允许 距离应满足教材中表4.3所列的要求。
（3）低压开关柜的主要技术指标 1）额定电压。 2）电源频率。 3）额定电流。 4）短路分断能力。 5）防护等级。
4.3 导线和电缆的选用技术
1、 导线和电缆型号的选择 （1）企业常用架空线路裸导线型号及选择 1）铝绞线（LJ） 2）钢芯铝绞线（LGJ） 3）铜绞线（TJ） （2）工厂常用电力电缆型号及选择 1）油浸纸绝缘铝包或铅包电力电缆 2）塑料绝缘电力电缆
2、车间电力线路的结构和敷设 （1）车间电力线路敷设的安全要求 安全要求主要考虑以下三点： （1）离地面3.5m以下的电力线路必须采用绝 缘导线，离地面3.5m以上才允许采用裸导线。 （2）离地面2m以下的导线必须加机械保护， 常用的机械保护方法是穿钢管，少数有穿硬塑 料管的。 （3）要求导线有足够的机械强度。一般是按 机械强度要求绝缘导线芯线的允许最小截面积 考虑的。允许最小截面积见教材表4.2。
低压配电屏（柜）有固定式和抽屉式两大类
GGD型低压配 电屏外形如图
GCK1型抽屉式 低压配电屏外形 如图所示
GCK型抽屉式配电屏，每屏最多可安装9只抽屉
2、低压成套配电装置的结构和功能
一个低压配电系统通常包括受电柜（即进线柜）、 馈电柜（控制各功能单元）、无功功率补偿柜等。 受电柜——配电系统的总开关，从变压器低压侧进 线，控制整个系统； 母联柜——连接或分断两低压母线的控制柜； 馈电柜——直接对用户的受电设备，控制各用电单 元； 电容补偿柜——根据电网负荷消耗的感性无功量的 多少，由功率因数自动补偿装置自动地控制并联电容 器组的投、切，使企业的功率因数满足供电的要求， 电网的无功消耗保持到最低状态，从而提高电网电压 质量，减少输电线路和变压器的损耗。
4．电缆线路的结构和敷设 （1）电缆的结构
电力电缆是传输和分配电能的一种特殊导线， 它主要由导体、绝缘层和保护层三部分组成。 电缆的导体就是电缆线芯，一般由多股铜绞线 或铝绞线做成。 绝缘层主要作为电缆芯线的相间绝缘及对地绝 缘，其材料因电缆种类不同而不同。 保护层又分内护层和外护层。内护层直接用于 来保护绝缘层，常用的材料有铅、铝和塑料等。 外护层用于防止内护层免受机械损伤和腐蚀，通 常为钢丝或钢带构成的钢铠，外覆沥青、麻线和 塑料护套构成。
3 、低压开关柜的分类和主要技术指标
（1）按供电系统的要求分类 1）一级配电设备，统称为动力配电设备。 2）二级配电设备，就是动力配电柜和电动机控制 中心的统称。 3）末级配电设备，常称为照明、动力配电箱。 （2）按结构特征和用途分类 （1）固定面板式开关柜。 （2）防护式（即封闭式）开关柜。 （3）抽屉式开关柜。 （4）动力、照明配电控制箱。
4.4 电力线路的维护技术 1 、车间电力线路平面布线图
电气平面布线图，就是在建筑平面图上，应 用国家标准规定的有关图形符号和文字符号， 按照电气设备的安装位置及电气线路的敷设方 式、部位和路径绘出的电气布置图。 车间动力电气平面布线图是表示电力系统对车 间动力设备配电的电气平面布线图 。
某金属切削加工车间的动力电气平面布线图 示例（仅绘出车间一角）
