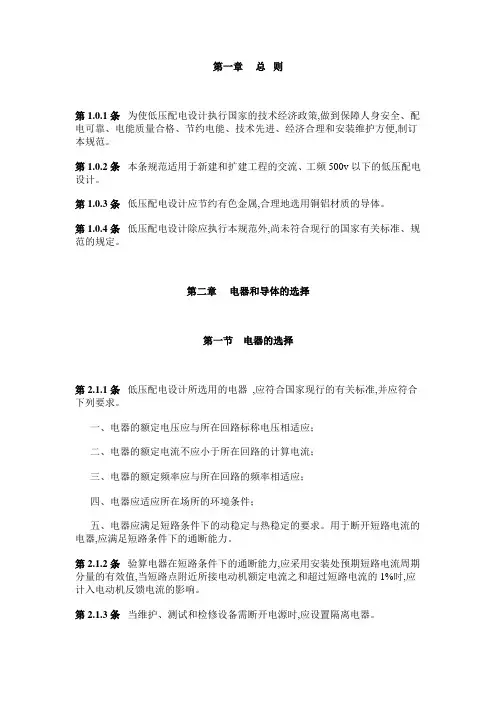

《低压配电设计规范》GB50054-95低压配电设计规范code for design of low voltage electrial installationsGB 50054-95主编部门：中华⼈民共和国机械⼯业部批准部门：中华⼈民共和国建设部施⾏⽇期：1996年6⽉1⽇第⼀章总则第1．0．1条为使低压配电设计执⾏国家的技术经济政策。
做到保障⼈⾝安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护⽅便，制订本规范。
第1．0．2条本规范适⽤于新建和扩建⼯程的交流、⼯频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有⾊⾦属，合理地选⽤铜铝材质的导体。
第1．0．4条低压配电设计除应执⾏本规范外，尚应符合现⾏的国家有关标准、规范的规定。
第⼆章电器和导体的选择第⼀节电器的选择第2．1．1条低压配电设计所选⽤的电器，应符合国家现⾏的有关标准，并应符合下列要求。
⼀、电器的额定电压应与所在回路标称电压相适应；⼆、电器的额定电流不应⼩于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满⾜短路条件下的动稳定与热稳定的要求。
⽤于断开短路电流的电器，应满⾜短路条件下的通断能⼒。
第2．1．2条验算电器在短路条件下的通断能⼒，应采⽤安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计⼊电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防⽌误操作的措施。
第2．1．5条隔离电器宜采⽤同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采⽤下列电器：⼀、单极或多极隔离开关、隔离插头；⼆、插头与插座；三、连接⽚四、不需要拆除导线的特殊端⼦；五、熔断器。
第一章总那么第1.0.1条为使低压配电设计执行国家的技术经济政策,做到保障人身平安、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便,制订本标准。
第1.0.2条本条标准适用于新建和扩建工程的交流、工频500v以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属,合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本标准外,尚未符合现行的国家有关标准、标准的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器,应符合国家现行的有关标准,并应符合以下要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器,应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力,应采用安装处预期短路电流周期分量的有效值,当短路点附近所接电动机额定电流之和超过短路电流的1%时,应计入电动机反响电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时,应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电局部隔离,当隔离电器误操作会造成严重事故时,应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用以下电器:一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片；四、不需要撤除导线的特殊端子；五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用以下电器:一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10a及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。
绝缘导体除满足上述条件外，尚未符合工作电压的要求。
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
低压配电及照明系统（教材）地铁车站低压配电及照明系统杨瀚涛低压配电及照明系统的组成及功能低压配电及照明系统可分为照明和低压配电两个子系统（一）照明系统1．系统组成车站照明系统采用380V三相五线制、220V单相三线制方式供电。
系统范围为车站400V降压所变压器后的照明设备、设施及线路。
大致包括站台、站厅公共区的工作照明、节电照明（包括站名牌标示照明）、应急照明（包括疏散诱导指示照明）、广告照明和设备及管理用房的工作照明、应急照明；出入口的疏散诱导指示照明、工作照明与应急照明；电缆廊道的工作照明及区间隧道的工作照明、应急照明。
根据各场所照明负荷的重要性，照明负荷可分为三个等级：应急照明、疏散诱导指示照明为一级负荷；工作照明及各类指示牌为二级负荷；广告照明为三级负荷。
原则上在车站站台、站厅的两端各设置一照明配电室，室内集中安装各类照明配电控制箱。
在站台两端各设置一应急照明室，室内安装一套应急照明装置。
工作照明、节电照明、设备及管理用房照明的电源，分别在400V降压所的低压柜两段母线上各馈出一路电源，与照明配电室的两个配电箱连接，以交叉供电方式，向站台、站厅、设备及管理用房供电。
应急照明电源是由400V低压所的低压柜两段母线上各馈出一路电源，经EPS应急电源柜再馈出至各照明配电室的应急照明配电箱后配出。
站台、站厅及人行通道的疏散诱导指示照明由应急照明配电箱配出单独回路供电。
广告照明及其他各类照明（区间隧道工作照明除外）也均由照明配电室配电箱配出。
事故及疏散诱导指示照明，正常时采用380/220V交流电源供电，有两路380/220V交流电源自降压所的低压配电柜两段母线上，各馈出一路电源至事故照明装置后配出。
EPS应急电源柜装置带有蓄电池，当进线电源交流失压后，电源自动切换为蓄电池550V直流电源经过逆变向外供电，当进线恢复供电后，又自动切换为交流向外供电。
2．控制位置及控制方法车站照明系统可分为三级控制：（1）就地级控制各设备及管理用房进门处设有就地开关箱或盒，可控制相应设备及管理用房的工作照明。
低压配电设计规范(GB50054-95)第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。

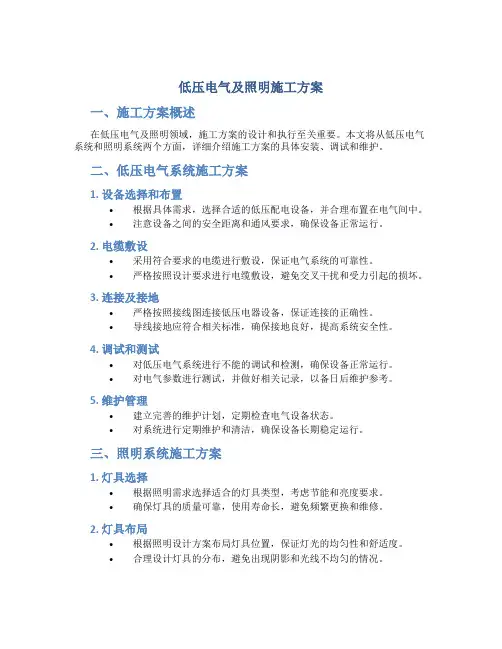

低压电气及照明施工方案一、施工方案概述在低压电气及照明领域，施工方案的设计和执行至关重要。
