工业通风课程设计说明书课程目标本课程的目标是让学生掌握工业通风的基本概念、原理和设计方法，能够对工业通风系统进行分析、评估和优化设计，提高工业生产环境的空气质量，保障工人的健康和安全。
课程内容本课程主要包括以下内容：1. 工业通风的基本概念介绍工业通风的定义、分类和作用，让学生了解各种通风方式的特点和应用范围。
2. 工业通风的原理介绍工业通风的气流规律、热量传递规律和湿度控制规律，让学生了解通风系统的物理原理，并能够根据实际情况进行通风系统的计算和设计。
3. 工业通风的设计方法介绍工业通风系统的设计流程和方法，包括需求调查、通风参数计算、风机选型、管道布置、噪声和震动控制等方面，并借助案例分析和实例演练让学生掌握具体的设计技能。
4. 工业通风系统的评估和优化介绍工业通风系统的性能评估和优化方法，包括工艺流程优化、设备升级、控制系统改进等方面，并结合实际案例让学生了解工业通风系统的维修和管理技能。
课程任务本课程设计要求学生按照一定的要求进行工业通风系统的设计和优化，要求包括以下内容：1. 工业通风系统调查报告学生需要对某个具体的工业生产现场进行调查和分析，包括环境情况、生产工艺、通风系统现状等方面，并编写调查报告。
2. 工业通风系统设计方案结合调查报告和课程所学，学生需要对工业通风系统进行设计和方案优化，需要包括计算书、施工图和设计报告。
3. 工业通风系统维护和管理方案学生需要针对设计方案中所提到的工业通风系统进行维护和管理方案的书写，包括维修和保养计划、设备更新计划、质量监控方案等。
计分方法学生课程成绩的计分方法分为以下三个方面：1. 课堂表现：40%包括学生在授课过程中的出勤、发言、讨论和思考等方面的表现。
2. 课程设计：40%包括学生针对具体工业通风系统进行的调查、设计和方案优化。
3. 考试：20%包括学生对课程知识点的掌握程度和理解深度，考试方式为闭卷笔试。
参考文献1.《通风与空调》，李国华。
北京市华燕办公楼通风空调工程设计摘要：本设计为沈阳市华燕办公楼采暖和空调工程设计，总建筑面积为2079m2。
一共5层，无地下层，层高4.5m,窗高2m；标准层和顶层为大活动室和小活动室。
按照一般计算负荷的方法，采用热负荷法计算建筑物的热负荷，采用冷负荷系数法计算建筑物的热、湿负荷，考虑到建筑物的结构和使用功能方面，在设计采暖系统时，采用上供下回单管顺流的采暖系统；在设计空调水系统时，采用风机盘管加独立新风系统一种。
然后，进行风机盘管、新风处理设备、冷冻机组等的选型和风管和水管的水力计算，系统压损等等。
毕业设计是教学计划中一个重要的教学环节，是培养我们运用所学的基础理论、基本知识和基本技能分析解决实际问题能力的一个重要环节。
通过设计综合运用和深化所学专业理论知识，培养独立工作能力，分析解决一般工程实际问题的能力，使我们受到工程技术和科学研究的基本训练。
关键词：空调系统；冷负荷；水力计算；独立新风系统；风机盘管目录第一章工程概况 .................................. 1.1引言1 1.2课程设计任务书第二章 方案的比较及论证 ............................ 2.1集中式空调系统的比较 (8)2.2方案的选择 ......................... (10)第三章空调负荷计算 ....................3.1 负荷的计算 ............................................ 13 (13)3.1.1 冷负荷的计算 ................. (13)3.1.2热负荷的计算 ................. (16)3.2空调负荷计算 .......................................... 18 第四章空气处理过程 ....................4.1新风量的确定方法 ...................................... 23 (23)4.2送风状态和送风量的确定 ............ . (24)4.3空气处理过程计算 ........................................ 24 第五章空气处理设备的选择 ............................. 28 5.1 空调机组的选型 (28)5.1.1新风机组的选择 ............................................... (28)5.2房间风机盘管的选择 ...................... (29)第六章气流组织设计 ......................... .. (35)6.1送、回风口的选择、布置 ................. (35)6.2送、回风口的选型 ........................ (36)第七章空调风管水力计算 ..................... .. (37)7.1计算方法 .................................................. 37 7.2计算说明 ................................ (38)第八章空调水系统的设计计算 ................. . (39)8.2 水管的水力计算 ......................................... 43 8.2.1计算依据 .............................. (43)8.2.3压力损失的构成 ........................ (43)8.2.3 水利计算 .............................. (43)8.3冷凝水管路系统的设计与管径的确定 ... (46)第九章空调系统的消声与隔振 ................. (54)9.1空调风系统的消声 ........................ (54)9.2空调装置的防振 ............................................ 54 9.3消声设备选型 ............................ (54)9.4设备机房噪声控制设计的主要措施 (55)第十章技术经济分析 (61)第十一章结论 (62)参考文献 (63)北京市华燕办公楼采暖和空调工程设计第一章工程概况1.1引言随着我国经济的发展，人民生活水平大幅提高，对空调的需求也越来越大。
《通风工程》课程设计指导书建筑环境与设备工程专业2007级指导教师：刘曙光一、课程设计所要达到的目的1.通过课程设计，使学生掌握通风工程设计的基本程序，初步的了解工程建设的法律、法规及有关的技术标准，做到理论与实践相结合，并通过理论指导实践。
增加学生的动手能力，增强感性认识，锻炼学生独立工作的能力和培养创造性的思维的习惯。
2.在基本技能训练方面，使学生基本掌握设计手册、设计技术规程的查阅方法，掌握图幅尺寸及图纸标题栏的填写格式。
强化设计手段、设计意识的更新，进一步巩固、强化计算机绘图的熟练程度。
二、课程设计的时间1.第十四周、第十五周在此期间，任课教师跟踪上机答疑，解决学生提出问题。
三、设计题目1.哈尔滨某高层建筑地下车库通风系统设计2.建筑资料详见建筑图四、设计计算的内容和要求1．通风量的确定2．地下建筑通风量的确定3.通风管道的水力计算。
以上计算要求手写。
五、图纸的内容和要求1.总的要求图纸的图幅、标题栏、线条、符号、尺寸标准、文字、比例、目录及图例等均严格执行制图及有关标准。
建筑图内容，在这里一律用细实线画出，必须标明轴线尺寸和轴线号。
管道和设备在图上用粗实线和图例标明。
2.平面图要求平面图应能清楚说明如下问题：通风管道及设备的具体位置、管道与建筑物的关系及相关高度、间距尺寸、管径、坡度、坡向及出入户等情况。
3.系统图要求风道系统图上应标明通风设备的型号或编号及相对位置；管道的走向应与平面图相吻合；系统图上还应标明管径、标高、坡度、坡向等内容；还应标出通风设备、附件的图例、对应编号等；以及主要阀件、仪器、仪表、自控装置符号等等。
系统图应用正轴测画出。
4.详图及大样图的内容和要求详图的内容：由于平面图和系统图一般比例均为1/100或1/50，有些局部地方不能详尽清楚表示，会给施工造成困难。
故须由设计人根据实际需要，绘制出一些详图和设备基础图、剖面图等。
对详图的要求：线型与其他图纸相吻合，需施工中加工的尺寸，要标注的更细致且符合制图标准。
矿井通风课程设计说明书..目录 (2)第一章井田概况及地质特征 (5)1.1 井田概况 (5)1.1.1 位置、交通 (5)1.1.2 矿区自然地理及经济概况 .. 51.2 地质特征 (6)1.2.1 区域地质 (6)1.2.2 矿区地质 (6)1.2.3 矿体地质 (6)1.3 水文地质 (6)第二章井田开拓 (7)2.1 井田境界及储量 (7)2.1.1 井田境界 (7)2.1.2储量82.2 矿井设计生产能力及服务年限 .. 102.2.1 矿井年生产能力确定 (10)2.2.3 矿井年生产能力的验证 (10)2.3 井田开拓 (10)2.3.1 开拓方式的选择原则 (10)2.3.2 方案选择 (11)2.4 开拓系统及井筒位置的确定 (11)2.4.1 井筒的数目、用途及位置 . 112.5 阶段运输巷道的布置 (12)2.6 开采顺序 (12)第三章采矿方法 (13)3.1采矿法的选择133.1.1 开采技术条件 (13)3.1.2 采矿方法的选择 (13)3.1.3 确定采矿方法 (13)3.2 采矿方案确定 (13)3.2.1 矿块布置及结构参数 (13)3.2.2 采准切割工作 (14)3.2.3 回采工作 (14)3.2.4 同时工作的矿块数目： (15)3.2.5 矿块回采工艺对照表 (15)第四章通风 (16)4.1 概况 (16)4.1.1 通风系统的选择原则 (17)4.1.2 通风系统的几项具体规定 . 174.2 矿井通风 (17)4.2.1 矿井通风方式 (17)4.2.2 通风系统 (18)4.3 风量计算 (18)4.3.1 全矿通风总量 (18)4.3.2 回采工作面风量 (18)4.3.3 备采工作面风量 (19)4.3.4 掘进工作面所需风量 (19)4.3.5 独立通风硐室 (19)4.4风量分配204.5 通风阻力计算 (20)4.5.1 容易时期通风总阻力 (20)4.5.2 困难时期通风阻力 (22)第五章设备选择 (24)5.1 通风设备的选择 (24)5.1.1 主扇 (25)5.1.2 扇风机选择 (26)5.1.3 局扇 (26)参考文献 (28)致谢 (29)第一章井田概况及地质特征1.1 井田概况1.1.1 位置、交通下湿壕矿区位于固阳县南东60公里，行政区划隶属固阳县下湿壕乡管辖。
序言通风工程在我国实现四个现代化的进度中，一方面起着改良居住建筑和生产车间的空气条件，保护人民健康、提升劳动生产率的重要作用，另一方面在很多工业部门又是保证生产正常进行，提升产质量量所不行缺乏的一个构成部分。
工业通风的主要任务是控制生产过程中产生的粉尘、有害气体、高温、高湿，创建优秀的生产环境。
本说明书在编写过程中，力争以说明各部分的计算方法和计算过程为目的，尽量做到理论联系实质。
纲要本次设计为旭日市某电镀车间厂区的供暖与通风设计，设计限期为 2014 年5月 16日至 2014年 5月 30日。
考虑到设在大厂房内的办公室及其余卫生条件较高的工部假如其门窗凉风浸透量能知足设施的排风要求，不设送风系统，而由散热器供暖，采纳散热器与热风系统结合采暖，以防止因为排风量大于计算浸漏风量，致使浸漏风量增加，影响室内温度。
所以本设计方案Ⅰ中卫生间和换衣室，方案Ⅵ中库房及方案Ⅶ中办公室采纳散热器供暖，其余车间部门均采纳散热器与热风系统结合采暖。
该说明书介绍了设计的基本步骤和方法，对计算步骤和应用的有关数据在说明书中都作了详细说明。
目录一、原始资料二、车间各工部室内计算参数确实定及热负荷的计算三、车间各工部电动设施、热槽散热量的计算四、车间各工部通风与供暖方案确实定五、车间各工部散热器散热量、型号及数目的选择确立六、车间各工部机械排风量的计算七、车间热风均衡及送风小室的计算八、对夏天室内工作温度进行校核九、水力计算十、设施汇总表旭日市电机厂电镀车间供暖与通风系统设计一、原始资料厂址：本厂建于郑州市，有关天气资料以下室外气象参数室外计算温度（℃）室外风速（m/s）冬天夏天冬天均匀夏天均匀采暖通风通风车间构成及生产设施部署见附图，生产设施见表工艺资料（1）工艺简介电镀是对基体金属的表面进行装修、防备以及获得某些新的性能的一种工艺方法，已被工业给各个部门所宽泛采纳。
关于电镀自己来说比较简单，但镀前的准备工作相当复杂，这是因为进行这类表面办理以前，第一一定特别完全的去掉基体金属表面上的油污和氧化物，不然会直接影响镀层的坚固性或电镀没法进行完。

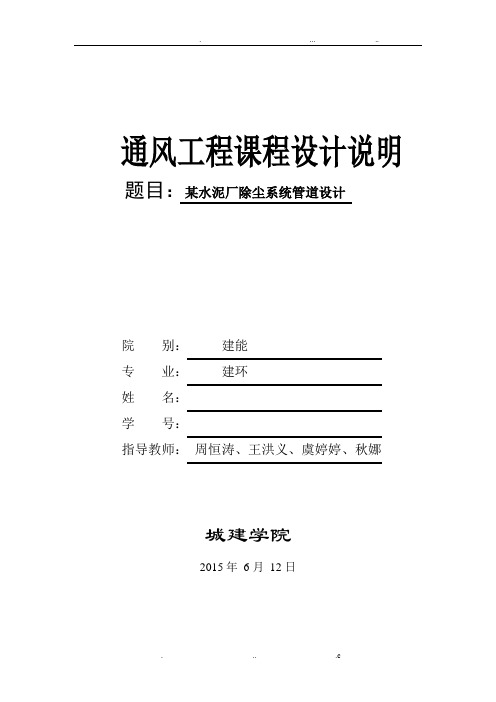

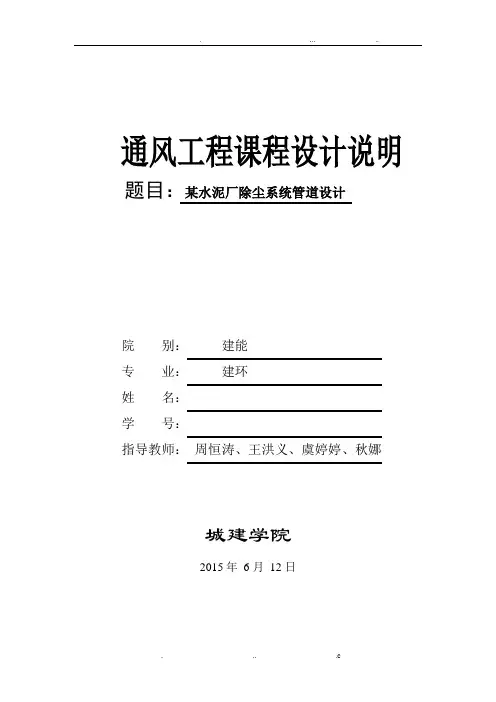

通风工程课程设计说明题目：某水泥厂除尘系统管道设计院别：建能专业：建环姓名：学号：指导教师：周恒涛、王洪义、虞婷婷、秋娜城建学院2015年6月12日目录第一章、总论 (1)1.1设计目的 (1)1.2设计任务 (1)1.3设计题目 (1)1.4基本资料 (1)1.5设计依据 (3)第二章、课程设计容 (4)2.1设计容 (4)2.2管道水力计算过程 (4)结束语 (12)参考文献 (13)附录管道水力计算表第一章总论1.1设计目的《通风工程》课程设计是工业通风课程设计中的重要实践性环节，是《通风工程》课程结束后学生的一次计算和设计的综合训练，以提高学生的计算、查阅手册和设计等能力为目的。
通过本课程设计教学所要达到的目的是：1）、复习和巩固已学的通风工程知识，并在课程设计中进行综合应用，提高学生的计算和设计能力；2）、进一步熟悉通风工程的基本原理、设计方法，重点是熟练掌握除尘系统的设计、计算；3）、为后续课程设计和毕业设计奠定基础。
1.2设计任务：本课程设计的任务是：按设计资料完成管道设计并完成设计说明书和A3图幅的除尘系统轴测图。
1.3设计题目：某水泥厂除尘系统管道设计1.4基本资料：如图所示为某水泥厂的除尘系统。
采用矩形伞形排风罩排尘，风管用钢板制作（粗超度K=0.15mm）,输送含有铁矿粉尘的含尘气体，气体温度为20℃。
该系统采用XS-4B型双旋风除尘器，除尘器含尘气流进口尺寸为318mm*552mm ，除尘器阻力c p =1100Pa 。
对该系统进行水力计算，确定该系统的风管断面尺寸和阻力并选择风机和电机。
系统轴测图1.4设计依据1、《通风工程》 （王汉青 主编）2、《实用供热通风空调设计手册》 （陆耀庆 主编）3、《采暖通风与空气调节设计规》 （GBJ19－87）4、《供热通风与空调工程设计资料大全》 （治江 主编）5、《简明通风设计手册》 （一坚 主编）第二章课程设计容2.1设计容（1）绘制系统轴测图，对各管段进行编号，标出管段长度和各排风点的排风量。
《工业通风》课程设计学 院： 土木工程与建筑学院 专 业： 建筑环境与设备工程 班 级： 学生姓名：学生学号： 指导老师：土建学院建筑环境与设备教研室 印制二○一二年七月Southwest university of science and technology第一章通风系统设计1.1 控制工业槽有害物排风量计算根据国家标准设计，条缝式槽边排风罩的断面尺寸（E×F）共有三种：250mm×250mm、250mm×200mm、200mm×200mm。
本设计采用高截面：E×F=250mm×250mm。
因为镀铬槽和镀锌槽的规格为：1200mm×800mm×800mm。
槽宽800mm>700mm，采用双侧排风。
镀铬槽：镀铬槽的控制风速x v=0.5m/s，槽内溶液温度为58 ℃。
总排风量为：0.222xBL v ABA⎛⎫= ⎪⎝⎭= 2×0.5×1.2×0.8×[0.8/(2×1.2）]=0.77 m3／s=2774 m3／h每一侧的排风量为：L1=L/2=0.385 m3／s=1386 m3／h假设条缝口风速为：0v=8m/s采用等高条缝，条缝口面积为：f=L1/ 0v=0.385/8=0.048 m2条缝高度：h=f/A=0.048/1.2=40mmf/F1=0.024/（0.25×0.25）=0.768>0.3,为了保证条缝口上速度均匀，每一侧分设3个罩子。
则：f/（3×F1）=0.256<0.3。
罩口局部阻力为：22vpξρ∆==2.34×1.2×8×8/2=90pa镀锌槽的计算与镀铬槽的类似，镀锌槽的控制风速x v=0.4m/s，槽内溶液温度为60 ℃。
各工业槽的计算结果如下：编号槽名断面尺寸（E x F）排风罩类型控制风速VX（m/s）总排风量（m3/h）单侧立管数（个）条缝口风速（m/s）条缝口高度（mm）阻力（pa）1镀铬槽250×250高截面双侧排风罩0.52774384090 2镀锌槽250×250高截面双侧排风罩0.42219283290各工业槽槽边排风罩的排风量共为：2774×30+ 2219×15= 116505 m3/h =32.36 m3/s1.2 工业槽散热量的计算工业槽四周表面的散热量，计算公式为：式中：F——设备外表面积，m2α——对流系数，对于垂直面为2.55 x 10-3，对于水平面为3.24 x 10-3，kW/（m2·K）；Δt——设备外表面和室内空气温度差，℃；——设备表面的辐射系数，kw/（m2·K4）；Cf——设备外表面的温度，℃；tb‘——周围物体的表面温度，℃。

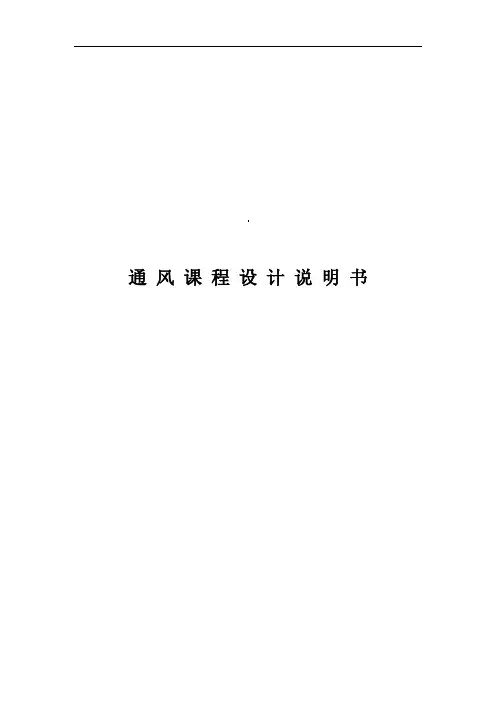

通风课程设计说明书目录1.矿区概况 (1)1.1矿区地形地质 (1)1.2矿区气候 (1)1.3矿区采矿方法与开拓方式 (1)2.矿井通风系统及通风方式 (1)2.1通风系统及通风方式的确定 (1)2.2进风井和回风井的布置方式及坐标位置 (2)2.3主扇的工作方式及安装地点 (3)3.全矿总风量计算 (3)3.1全矿总风量计算 (3)3.2风量分配 (5)3.3风速校验 (6)3.4通风制度 (6)4.全矿总风压计算 (6)4.1通风阻力计算 (6)4.2矿井自然风压 (7)4.3全矿总负压 (7)5.选择通风设备 (7)5.1矿井通风设备计算 (7)5.2矿井通风设备的选型 (8)5.3安全与防尘 (9)6.参考文献 (9)1.矿区概况1.1矿区地形地质三屯营镇明珠铁矿位于华北地台燕山台褶带马兰峪复背斜中段。
太古界变质基底构成背斜轴部，中上元古界沉积盖层构成背斜南北两翼。
燕山期岩浆活动沿北东向构造带形成一系列规模不等的侵入体。
1.2矿区气候矿区位于燕山南麓低山丘陵区，地势总的趋势东高西低。
本区属半干旱大陆季风性气候，冬季干燥，春季干旱少雨，雨量主要集中在7、8、9月份，全年平均降水量790mm，年最大降雨量1190.4mm，日最大降雨量343.1mm，年平均气温10.1ºC，霜冻期为每年的11月至翌年的3月。
1.3矿区采矿方法与开拓方式采矿方法：根据矿体赋存条件、矿区地表地形条件及开采范围内矿体的赋存状况，确定明珠铁矿为竖井开拓系统。
开拓系统由主井和风井组成。
开拓方式：根据矿体的开采技术条件，以及矿体的规模、形状及产状，设计选用浅孔留矿采矿法，该采矿法采切工作量小，生产管理简单。
矿山产量：矿山设计年产量5万t，设计服务年限为12.67年。
2.矿井通风系统及通风方式2.1通风系统及通风方式的确定该矿山为小型矿山，设计年产量为5万t/a，生产服务年限为12.67a。
矿区内矿体裸露长度约为500m，平均厚度5m，分布较为集中，且矿山规模和储量较小，故采用统一通风系统。
通风工程课程设计说明书一、设计背景与目的：通风工程是建筑工程中重要的一部分，是为了保证室内空气质量和人们的健康而进行的系统设计。
本课程设计旨在通过学习通风工程的基本理论和设计方法，培养学生独立进行通风系统设计的能力。
二、设计内容：1.设计建筑物的通风系统，包括新风与排风系统的设计；2.熟悉通风工程设计所需的各项参数和标准；3.运用相关软件对通风系统进行模拟和计算；4.根据不同场所的特点，确定合适的通风方式和设备选择；5.考虑环保和能源节约的因素，进行通风系统的优化设计；6.编写通风系统设计报告和方案。
三、设计流程：1.确定设计建筑物类型和所需通风量；2.收集建筑材料和人员活动产生的有害气体和污染物数据；3.运用软件模拟建筑物的气流分布和新风量要分配；4.设计新风和排风系统的管道布置和风口位置；5.根据设计所得的数据，选择合适的通风设备；6.分析通风系统的经济性和能耗情况；7.根据实际需求，进行通风系统设计的优化。
四、设计要求：1.设计建筑物通风系统要符合国家相关标准和规范；2.设计要充分考虑人的舒适性、环保和能源节约；3.设计方案要合理可行，能满足实际需求；4.设计报告要详细清晰，包括设计依据、参数计算、模拟结果等；5.设计过程中要注意与其他工程专业的协调。
五、设计成果：1.设计报告：包括详细的通风系统设计方案和计算结果；2.设计图纸：包括平面布置图、管道布置图等。
六、设计评分分项：1.设计报告的完整性和规范性；2.设计方案的合理性和可行性；3.计算和模拟的准确性和有效性；4.图纸的清晰性和准确性；5.参与度和团队合作能力。
七、设计时间安排：本课程设计一般需要8-10周的时间，分为以下几个阶段：1.第1-2周：确定设计目标和需求，收集相关资料；2.第3-4周：进行计算和模拟，确定通风系统方案；3.第5-7周：进行通风系统的优化设计和计算；4.第8周：编写设计报告和整理设计图纸。
八、总结：通过本课程设计，学生将能够掌握通风工程设计的基本理论和方法，培养解决实际问题的能力，并为将来从事相关工作打下基础。
1 设计概况1.1建筑物概况该工程系为某高层建筑地下车库02号通风的设计，该地下车库层高4.2m,车库防火分区面积为37372m ，1.2 系统方案的划分确定根据规范地下车库防火分区最大建筑面积不应超过20002m ，本工程不设自动喷水灭火系统，因此该地下车库分为两个防火分区，防火分区一的建筑面积为17532m ，防火分区二的建筑面积为19842m .根据文献]1[8.2.的相关规定该，设有机械排烟地下车库，防烟分区的建筑面积不超过20002m ，故地下车库分二个防烟分区，每个防烟分区的建筑面积均不超过20002m 。
表1-2 各分区面积、体积如下2 送排风与排烟的计算2.1 排风量的确定在实际计算时，散发的有害物数量不能确定时，全面通风量可按换气次数确定。
根据文献]2[公式2-7计算。
f v nV q = （2-1） 式中v q ---全面通风量，h m /3；n---换气次数，1/h ；根据文献]2[表2-1本设计地下停车库排气换气次数取6 f V ---通风房间体积，（层高超过3米按3米算）3m 。
见表1-1 根据公式（2-1）计算每个防烟分区的全面通风量汇总下表：表2-1 各防烟分区排风量2.2 送风量的确定根据文献]3[7.3.3规定，为保证地下车库内保持微负压，一般机械送风量按机械排风量的85％-95%计算，本设计取90%计算。
另外的10%补风由车道等处渗入补充。
由表2-1知该地下室排风量为v q =672663m /h ，防火分区一的排风量315543m /h ，防火分区二的排风量357123m /h ，根据送风量=排风量的90%计算：地下车库所需送风量：4.60539%9067266=⨯=s q 3m /h 防火分区一送风量：6.28398%90315541=⨯=s q 3m /h 防火分区二送风量：8.32140%90357122=⨯=s q 3m /h2.3 排烟量的计算本地下车库有各一套排风和排烟系统，防火分区一用一个系统，防火分区二用一个系统。
该地下车库设置了两个防火分区，每个防火分区分有一个防烟分区。
按文献1的规定，地下车库的排烟量应按换气次数不小于6次计算确定。
防火分区一的排烟量为：6.441756.736261=⨯=P 3m /h防烟分区二的排烟量为：8.m/h=P3⨯6499968.83322=2.4 机械排烟系统的补风量的计算根据文献]1[8.2.7中规定：地下汽车库内无直接通向室外的汽车疏散出口的防火分区，当设置机械排烟系统时，应同时设置进风系统，且送风量不宜小于排烟量的50%。
本设计中的防火一区有直接通向室外的出口，但由于纵深太大，故设置机械补风系统，其补风量防火分区一区=44175.6*50%=22087.83m/h防火分区二区=49996.8*50%=24998.43m/h2.5 气流组织的分布送风口集中布置在上部，排风排烟也集中在上部。
3风管与风口的选择3.1 风管材料的选择镀锌钢板具有一定的防腐性能，因此本设计风管材料采用镀锌钢板，采用矩形断面尺寸。
3.2 风口尺寸及数量的计算本设计采用镀锌钢板，排烟干管的风速不大于20m/s ，风口有效断面的速度不大于10m/s 。
排风干管风速不大于7m/s ，风口风速在不大于4m/s 。
3.2.1 防烟分区一排风口的计算对于防烟分区一风口排烟的计算，取干管速度为10m/s ，风口速度为8m/s ，采用多叶防火排烟风口，尺寸为630×500mm ，面积为2315.0m S =，在防烟区一设置n 个该风口，防烟分区一得总排烟量为6.441756.736261=⨯=P 3m /h=12.3 3m /s88.48315.03.123.1281=⨯==⨯⨯=n s n P n 取5， 实际风速=P1/（nS ）=7.8m/s ，满足条件对于防烟分区一风口排风的计算，取干管速度为7m/s ，风口速度为4m/s ，采用多叶防火排烟风口，尺寸为630×500mm ，面积为2315.0m S =，设在防烟区一设置n 个双层活动百叶风口，防烟分区一得总排烟量为Pf1=315543m /h=8.7653m /s95.54315.0765.8765.841=⨯==⨯⨯=n s n P n 取6 实际风速=Pf1/（nS ）=5.6m/s ，满足条件 故防烟分区一取用6个风口。
3.2.2 防烟分区二排风口的计算对于防烟分区二风口排烟的计算，取干管速度为10m/s ，风口速度为8m/s ，采用多叶防火排烟风口，尺寸为630×500mm ，面积为2315.0m S =，在防烟区二设置n 个该风口，防烟分区二得总排烟量为8.499968.833261=⨯=P 3m /h=13.893m /s51.58315.089.1389.1381=⨯==⨯⨯=n s n P n 取6 实际风速=P1/（nS ）=7.35m/s ，满足条件对于防烟分区二风口排风的计算，取干管速度为7m/s ，风口速度为4m/s ，采用多叶防火排烟风口，尺寸为630×500mm ，面积为2315.0m S =，设在防烟区二设置n 个双层活动百叶风口，防烟分区二的总排烟量为Pf1=357123m /h=9.923m /s87.74315.092.992.9441=⨯==⨯⨯=n s n P n 取8 实际风速=Pf1/（nS ）=4.2m/s ，满足条件 故防烟分区二取用8个风口。
3.2.3送风风口的计算 送风分区一取干管风速6m/s ，送风口速度4m/s ，送风口选双层百叶风口，尺寸为630630⨯mm ，面积为23969.0m S =，设置n 个该风口。
Qs=28398.63m /h =7.88853m /s96.443969.08885.78885.74=⨯==⨯⨯=n s n q 取5个 实际风速= Qs /（nS ）=3.9m/s,满足条件 防火分区一的送风管取5个送风口。
送风分区二取干管风速6m/s ，送风口速度4m/s ，送风口选双层百叶风口，尺寸为630630⨯mm ，面积为23969.0m S =，设置n 个该风口。
Qs=32140.83m /h =8.9283m /s98.543969.0928.8928.84=⨯==⨯⨯=n s n q 取6个 实际风速= Qs /（nS ）=4.0，满足条件。
防火分区二的送风管取6个送风口。
4 送风排烟水力计算机械排烟与排风量不同，系统设计两台风机并联，平时轮流开动一台机械排风，火灾时根据烟感报警通过消防控制中心连锁开动另一台，两台风机一起排烟。
故排烟系统与排风系统可以共用，管径取两者中大的。
4.1 排烟排风管道的计算依据排风排烟的管道设计计算有三种计算方法，a ：假定流速法b ：静压复得法c ：阻力平衡法。
本设计采用假定流速法。
其计算公式有a ：管段压力损失等于沿程阻力损失与局部阻力损失之和，即：j m p p p ∆+∆=∆。
b:沿程阻力损失L v Rs p m 2412ρλ⨯=∆.c:局部阻力损失ΔPj =0.5×ζ×ρ×V 2。
注:上面各式中λ为比摩阻,可查表得到,Rs 为水力半径,Rs=ab/(2a+2b), ζ为局部阻力系数, ρ为空气密度,v 为流速..本次计算是由假定的管内流速和所在管得当前流量,查暖通空调设计规范得到各段适合的管径以及其摩擦阻力系数λ和动压,可计算得沿程阻力.再由变径管的局部阻力系数计算得到局部阻力.两者之和即为当前管段的阻力.将管段进行编号,计算出各段的阻力,最后管段阻力等于各段阻力之和4.1.1防火一区水力计算各风口流量=1/6×总流量=1/6×31544=5259 m3/h排风管段总阻力=1498.8pa各风口流量=1/6×总流量=1/6×44175.6=7362.6 m3/h排烟管段总阻力=1052pa注：各管段管径由流量和流速可以查表得到矩形管段水力半径=ab/(2a+2b)局部阻力系数由变径管变径前后所连管道截面积之比查[2]附录可得防火一区送风段总阻力=512.31pa各风口流量=1/5×总流量=1/5×28398.6=5679.7 m3/h 注：4、5号风口间有九十度弯管，实际距离7.5m4.1.2 防火二区水力计算各风口流量=1/8×总流量=1/8×35712=4464 m3/h防火二区排风管段总阻力=1473.3pa各风口流量=1/8×总流量=1/8×49996.8=6249.6 m3/h防火二区排烟管段总阻力=1092.9pa注：风口7、8之间有九十度弯管，风口实际距离=6.8m。
送风管水力计算各风口流量=1/6×总流量=1/6×32140.8=5356.8 m3/h防火二区排风（烟）管段总阻力=420.7pa5 风机设备及配套设备选择5.1 排烟（排风）风机的选择计算由文献]3[可知，风机的选择考虑到风管、设备的漏风及阻力计算的不准确，应对风量和风压进行修正后选择风机。
