铁路站场(曲靖)区段站课程设计说明书

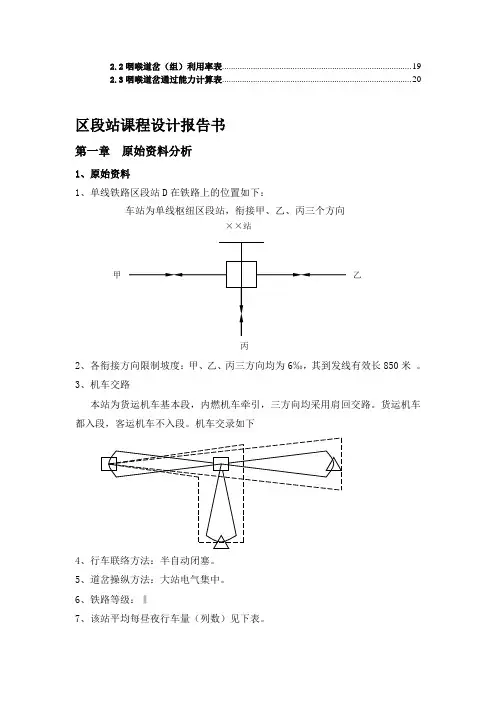

2.2咽喉道岔（组）利用率表 (19)2.3咽喉道岔通过能力计算表 (20)区段站课程设计报告书第一章原始资料分析1、原始资料1、单线铁路区段站D在铁路上的位置如下：车站为单线枢纽区段站，衔接甲、乙、丙三个方向××站甲乙丙2、各衔接方向限制坡度：甲、乙、丙三方向均为6‰，其到发线有效长850米。

3、机车交路本站为货运机车基本段，内燃机车牵引，三方向均采用肩回交路。

货运机车都入段，客运机车不入段。

机车交录如下4、行车联络方法：半自动闭塞。

5、道岔操纵方法：大站电气集中。

6、铁路等级：‖7、该站平均每昼夜行车量（列数）见下表。

到 自 甲乙丙本站合计甲 5+11+0+0 3+5+0+0 0+0+2+2 8+16+2+2 乙 5+9+0+0 0+5+0+0 0+0+2+2 5+14+2+2 丙 3+7+0+0 0+3+0+0 0+0+1+1 3+10+1+1 本站 0+0+2+1 0+0+2+2 0+0+1+1 0+0+5+5 合计8+16+2+15+14+2+23+10+1+10+0+5+516+40+10+10注:表中数字为客+直通+区段+摘挂。

列流图如下图所示：8、本站作业车：货场取（送）两次。

两台调车机每昼夜各正被交接班2次。

9、地形、地貌水文地质无特殊要求。

2、分析根据原始资料，初步分析如下：本站为三方向引入枢纽区段站。

根据到发线有效长度850米，可以分析出区段站的布置形式。

各方向坡度为6‰，表示没有增减轴工作。

采用肩回交路，货运机车入段，客运机车不入段，在机车走行线设计等均要考虑。

由该站平均每昼夜行车辆（列数）表可以计算确定区段站设备数量。

计算通过能力时要考虑机务段和货物取送车及调车机车入段整备。

第二章车站基本布置图选择1、车站类型确定有原始资料得知单线枢纽区段站，到发线有效长850，可确定为横列式。

2、各项设备互相位置的确定2.1客运业务设备及客运业务运转设备旅客站房应设在城镇同侧，以方便旅客进出站。

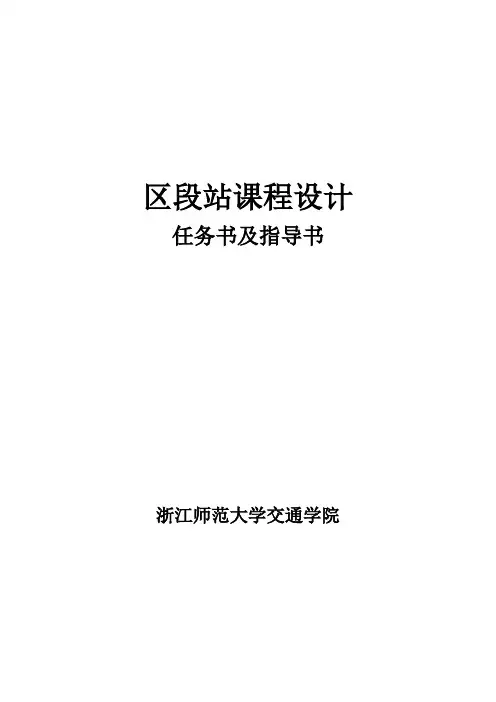

区段站课程设计任务书及指导书浙江师范大学交通学院课程设计任务书1 课程设计的目的要求 1.1 目的：（1）进一步巩固所学的专业理论知识；（2）初步掌握区段站设计的主要环节，并进行坐标计算、查表、绘图等基本技能的训练；（3）培养独立思考及独立工作能力。

1.2 要求：（1）分析已知资料，确定车站原则性配置图； （2）确定车站各项设备的相互位置及数量；（3）设计车站布置详图。

并绘制比例尺平面图（1：2000）； （4）编写设计说明书。

2已知资料：（1）单线铁路区段站D 在铁路上的位置如下：（2）该站站坪长度为2500米（3）各衔接方向限制坡度：A 、B 、C 三方向均为6‰，其到发线有效长为850米。

（4）机车类型货运机车：“DF4”内燃机车 客运机车：“BJ”内燃机车 （5）机车交路本站为货运机车基本段，三方向均采用肩回交路。

货运机车都入段，客运机车不入段。

A BC（6）行车联络方法：半自动闭塞。

（7）道岔操纵方法：大站继电集中。

注：表中数字为客+直通+区段+摘挂。

（9）本站作业车货场、机务段各取（送）两次调车机车每昼夜入段两次课程设计指导书1 分析原始资料原始资料是进行课程设计的根据。

同学们在接到任务书后，首先应对任务书所给的已知资料进行详细的分析研究，以便了解各项资料的用途及设计中所要解决的问题。

2 选择车站配置图车站配置图的选择是设计中最重要的工作，车站配置图的合理与否，对车站作业和工程投资影响很大。

一般应根据任务书给定的原始资料，提出几个可能方案，进行详细的技术经济比较，从中选出最优方案。

由于时间关系在本课程设计中不可能进行详细比较。

因此可以根据原始资料从以下几个主要方面加以确定。

2.1 车站类型的确定根据任务书中所给的客货运量、线路的有效长度及地形条件等因素来确定所采用的车站配置图类型。

但选用的车站配置图，在长度上应与任务书中所规定的站坪（在铁路正线的平、纵断面上设置车站配线的地段）长度相适应，一般不小2.2 各项设备相互位置的确定确定区段站五项设备的合理布置，绘一车站基本配置图，画出各项设备、咽喉区主要作业进路上的道岔和渡线，并简要说明其采用的理由。

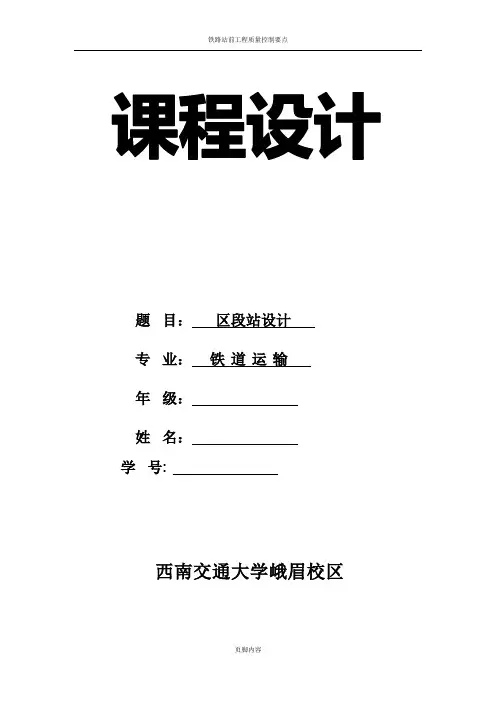

题目：区段站设计专业：铁道运输年级：姓名：学号:西南交通大学峨眉校区指导教师评语成绩指导教师（签章）年月日绪论第一章原始资料第二章选择车站原则性布置图2.1 选择车站原则性配置图2.1.1车站类型的确定2.1.2各项设备相互位置的确定第三章各项设备的设计、计算3.1 确定货物运转设备3.1.1 货物列车到发线数量确定3.1.2牵出线数目的确定3.1.3调车线数目的确定3.1.4机走线、机待线及机车出入段线的确定3.2客运设备的确定3.2.1旅客列车到发线数目的确定3.2.2站台数目、长度、宽度及横越设备的确定第四章车站工作组织简述，即简要说明接发客、货列车及其他作业的方法第五章到发线及咽喉道岔通过能力的计算5.1 咽喉设计5.1.1确定每一咽喉区作业项目5.1.2根据确定的设备数量绘制咽喉区布置详图5.1.3检查各项必要的平行作业是否得到保证5.2车站咽喉长度，到发线有效长和车站全长的计算5.2.1确定股道间距5.2.2确定道岔辙叉号码及相邻道岔中心距离5.2.3确定警冲标、出站信号机的位置5.2.4确定个别股道的连接尺寸5.2.5计算车站咽喉长度5.2.6计算到发线有效长5.3车站通过能力计算5.3.1车站咽喉通过能力计算5.3.2咽喉道岔组确定5.4 到发线通过能力计算5.4.1占用到发线时间标准的确定5.4.2 到发线总占用时间的计算5.5车站最终通过能力的确定5.6 绘制CAD平面详图第一章分析原始资料本次课程设计的题目是区段站设计。

必须确定区段站的站型、运输设备的设计以及平面坐标计算，结合车站的现有情况设计出合理的满足运输需求的区段站布置图，达到要求的通过能力，合理的运用设备，使工程造价达到最优。

设计车站为曲靖站，为横列式区段站，衔接昆明和贵阳两个方向，区段为单线区段，车站共有1条正线，5条到发线，4条调车线，1条机走线，2条牵出线，位于两端。

北牵为驼峰牵出线，负责车列的解体工作，南牵负责编组。

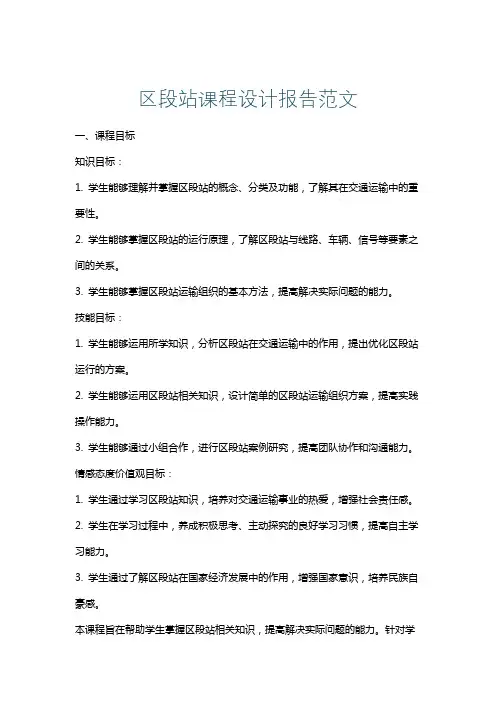

区段站课程设计报告范文一、课程目标知识目标：1. 学生能够理解并掌握区段站的概念、分类及功能，了解其在交通运输中的重要性。

2. 学生能够掌握区段站的运行原理，了解区段站与线路、车辆、信号等要素之间的关系。

3. 学生能够掌握区段站运输组织的基本方法，提高解决实际问题的能力。

技能目标：1. 学生能够运用所学知识，分析区段站在交通运输中的作用，提出优化区段站运行的方案。

2. 学生能够运用区段站相关知识，设计简单的区段站运输组织方案，提高实践操作能力。

3. 学生能够通过小组合作，进行区段站案例研究，提高团队协作和沟通能力。

情感态度价值观目标：1. 学生通过学习区段站知识，培养对交通运输事业的热爱，增强社会责任感。

2. 学生在学习过程中，养成积极思考、主动探究的良好学习习惯，提高自主学习能力。

3. 学生通过了解区段站在国家经济发展中的作用，增强国家意识，培养民族自豪感。

本课程旨在帮助学生掌握区段站相关知识，提高解决实际问题的能力。

针对学生的年龄特点和认知水平，课程设计注重理论联系实际，充分调动学生的主观能动性，培养其创新精神和实践能力。

通过小组合作、案例分析等教学活动，培养学生的团队协作、沟通表达等综合素质，使其成为具有交通运输专业素养的人才。

二、教学内容1. 区段站概述- 区段站的概念与功能- 区段站的分类及特点2. 区段站运行原理- 区段站与线路、车辆、信号的关系- 区段站运输组织的基本方法3. 区段站运输组织- 区段站运输组织的基本原则- 区段站运输组织方案设计- 区段站运输组织案例分析4. 区段站优化- 区段站运行存在的问题- 区段站优化方法与策略- 区段站优化案例分析教学内容依据课程目标进行选择和组织，确保科学性和系统性。

本课程以《交通运输》教材相关章节为基础，结合实际教学需求，制定以下教学大纲：第一周：区段站概述- 学习区段站的概念、功能、分类及特点第二周：区段站运行原理- 掌握区段站与线路、车辆、信号的关系及运输组织基本方法第三周：区段站运输组织- 学习区段站运输组织的基本原则，设计简单的运输组织方案第四周：区段站优化- 分析区段站存在的问题，学习优化方法与策略，进行案例分析教学内容安排和进度合理，旨在帮助学生系统掌握区段站相关知识，为后续的实际应用打下坚实基础。

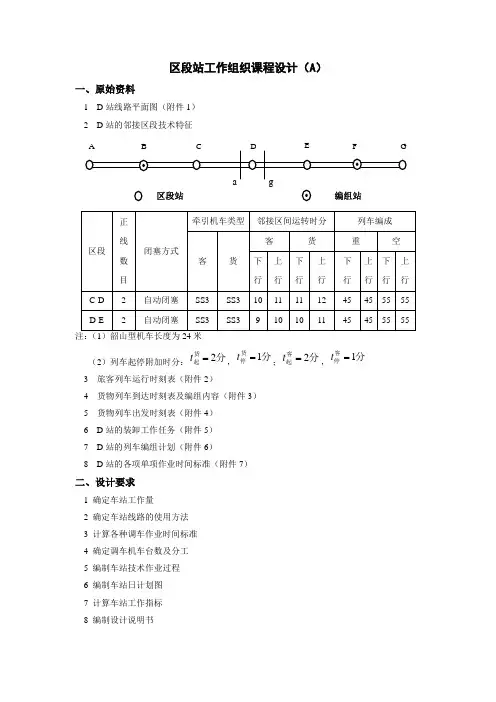

区段站工作组织课程设计（A）一、原始资料1 D站线路平面图（附件1）2 D站的邻接区段技术特征区段站编组站（2）列车起停附加时分：分货起2=t，分货停1=t；分客起2=t，分客停1=t3 旅客列车运行时刻表（附件2）4 货物列车到达时刻表及编组内容（附件3）5 货物列车出发时刻表（附件4）6 D站的装卸工作任务（附件5）7 D站的列车编组计划（附件6）8 D站的各项单项作业时间标准（附件7）二、设计要求1 确定车站工作量2 确定车站线路的使用方法3 计算各种调车作业时间标准4 确定调车机车台数及分工5 编制车站技术作业过程6 编制车站日计划图7 计算车站工作指标8 编制设计说明书旅客列车运行时刻表附件2货物列车出发时刻表附件4D站装卸工作量表附件5D站列车编组计划附件6D站各种单项作业时间标准（附件7）（1）解体调车作业时间标准（2）编组调车时间标准（3）取送调车时间标准到达技术检查30分钟始发技术检查20分钟货运检查及整理15分钟车号员核对现车10分钟列尾装置技术作业10分钟到达司机与车号员办理票据交接10分钟出发司机接受票据和列车15分钟挂机车及试风4分钟准备发车与发车8分钟（与技术检查平行作业3分钟）调机技检、整备 1.5小时（一次一小时，一次0.5小时）调车组交接班0.5小时调车组吃饭0.5小时/班装车工作 2.5小时卸车工作2小时调机等待 2.5小时/每日调机其它调车作业（整场、临时甩车等）2小时/每日占用咽喉道岔5分钟调移时间10分钟整备时间10分钟准备解体10分钟各种作业表示图例解体时间调机设备吃饭时间整场无改编中转列车到达解体时间始发编组列车调移配置车辆收集车辆车辆在编组场集结及满轴编完附件1 D站平面示意图区段工作组织课程设计说明书第一章 绪论简述车站的位置、性质、设备及主要任务第二章 确定车站工作量第一节 编制D 站车流汇总表 第二节 D 站车流分析第三节 编制D 站车流图和列流表第三章 确定车站线路专门化第一节 分工原则第二节 计算车站主要线路的容车数到发场：M=(L 有-L 机- -30)/14.3 调车场：M=L 有/14.3第三节 车站线路分工方案第四章 D 站调车作业时间标准的确定第一节 调车作业时间标准的确定1 解体2 编组3 取送第二节 确定D 站调车作业及车数量及分工1 调车工作量其它作业取送整场调移编解调∑∑∑∑∑∑∑+++++=t t t t t t t2 调车作业中断时间∑∑∑∑∑+++=其它吃饭交接班调车整备t t t tt3 调车机车台数)1440/(∑∑-=中断调t t M4 调机分工第五章 确定D 站技术作业过程第一节 制定列车的技术作业过程 第二节 制定货车技术作业过程分钟待送30=t小时列集3=t 第六章 编制车站日计划图第一节 日计划图的定义、作用和内容第二节编制车站日计划图第三节D站工作设计分析第四节自我评价。

区段站工作组织课程设计说明书第一章 绪论简述车站的位置、性质、设备及主要任务第二章 确定车站工作量第一节 编制D 站车流汇总表 第二节 D 站车流分析第三节 绘制D 站车流图和列流表第三章 确定车站线路专门化第一节 分工原则第二节 计算车站主要线路的容车数到发场：M=(L 有-L 机-L 守-30)/14.3 调车场：M=L 有/14.3第三节 车站线路分工方案第四章 D 站调车作业时间标准的确定第一节 调车作业时间标准的确定1、 解体2、 编组3、 取送第二节 确定D 站调车机车数量及分工1、 调车工作量∑t 调=∑t 解+∑t 编+∑t 调移+∑t 整场+∑t 取送+∑t 其他作业 2、 调车作业中断时间∑t=∑t 调车整备+∑t 交接班+∑t 吃饭+∑t 非生产性等待 3、 调车机车台数M=∑t 调/(1440-∑t 中断) 4、 调机分工第五章 确定D 站技术作业过程第一节 制定列车的技术作业过程 第二节 制定货车技术作业过程t 待送=30分 小时列集3 t第六章 编制车站日计划图第一节 日计划图的定义、作用和内容 第二节 编制车站日计划图 第三节 D 站工作设计分析 第四节自我评价区段站工作组织课程设计（A ）一、 原始资料：1． D 站的线路平面图。

（附件1）2． D 站的邻接区段及其技术特征。

注：（1）建设型和人民型机车长度为24米。

首车长8米。

（2）列车起停车附加时分：分＝货起3t ，分＝货停2t ， 分＝客起2t ，分＝客停1t3． 旅客列车运行时刻表。

（附件2） 4． 货物列车到达时刻表及编组内容。

（附件3） 5． 货物列车出发时刻表。

（附件4） 6． D 站的装卸工作任务。

(附件5) 7． D 站的列车编组计划。

(附件6)8． D 站的各项单项作业时间标准。

(附件7)二﹑设计要求:1.确定车站工作量。

2.确定车站线路的使用方法。

3.计算各种调车作业时间标准。

4.确定调车机车需要台数及分工。

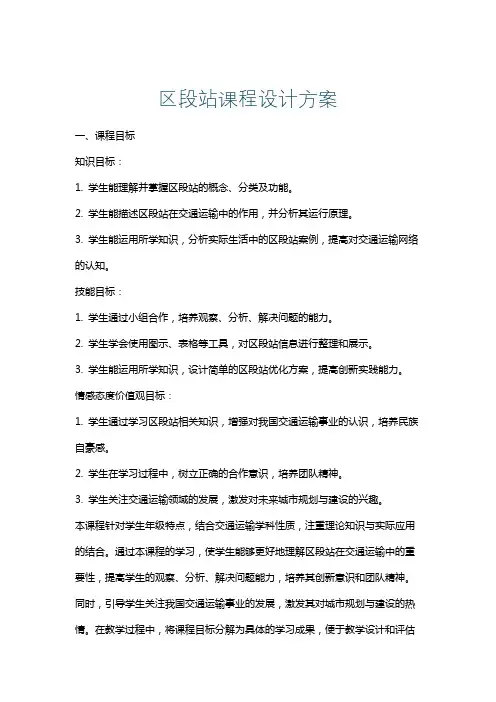

区段站课程设计方案一、课程目标知识目标：1. 学生能理解并掌握区段站的概念、分类及功能。

2. 学生能描述区段站在交通运输中的作用，并分析其运行原理。

3. 学生能运用所学知识，分析实际生活中的区段站案例，提高对交通运输网络的认知。

技能目标：1. 学生通过小组合作，培养观察、分析、解决问题的能力。

2. 学生学会使用图示、表格等工具，对区段站信息进行整理和展示。

3. 学生能运用所学知识，设计简单的区段站优化方案，提高创新实践能力。

情感态度价值观目标：1. 学生通过学习区段站相关知识，增强对我国交通运输事业的认识，培养民族自豪感。

2. 学生在学习过程中，树立正确的合作意识，培养团队精神。

3. 学生关注交通运输领域的发展，激发对未来城市规划与建设的兴趣。

本课程针对学生年级特点，结合交通运输学科性质，注重理论知识与实际应用的结合。

通过本课程的学习，使学生能够更好地理解区段站在交通运输中的重要性，提高学生的观察、分析、解决问题能力，培养其创新意识和团队精神。

同时，引导学生关注我国交通运输事业的发展，激发其对城市规划与建设的热情。

在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估的实施。

二、教学内容1. 区段站的概念与分类- 区段站定义- 区段站的分类及特点2. 区段站在交通运输中的作用- 区段站在运输网络中的作用- 区段站对交通运输效率的影响3. 区段站运行原理- 区段站的作业流程- 区段站的调度与管理4. 实际区段站案例分析- 我国典型区段站案例介绍- 案例分析与讨论5. 区段站优化方案设计- 区段站优化原则- 优化方案设计方法与步骤6. 交通运输领域的发展趋势- 现代交通运输技术发展- 未来区段站规划与建设本教学内容依据课程目标，结合教材章节，系统性地组织与安排。

在教学过程中，注重理论知识与实际案例的结合，引导学生掌握区段站相关知识，培养其分析、设计能力。

教学内容涵盖区段站的概念、分类、作用、运行原理以及优化方案设计等方面，旨在帮助学生全面了解区段站在交通运输领域的重要性，并关注交通运输事业的发展趋势。

区段站站场布置课程设计一、教学目标本课程的教学目标是使学生掌握区段站站场的基本布置原则和方法，培养学生对站场布置方案的设计和评价能力。

具体目标如下：1.知识目标：（1）掌握区段站站场的概念和分类。

（2）了解站场布置的基本原则和流程。

（3）熟悉常见的站场布置方案及其优缺点。

2.技能目标：（1）能够运用所学知识对区段站站场进行合理布置。

（2）具备对站场布置方案进行评价和优化的能力。

3.情感态度价值观目标：（1）培养学生的创新意识和团队合作精神。

（2）增强学生对铁路交通事业的热爱和责任感。

二、教学内容本课程的教学内容主要包括以下几个部分：1.区段站站场的基本概念和分类。

2.站场布置的基本原则和流程。

3.常见的站场布置方案及其优缺点。

4.站场布置方案的设计和评价方法。

5.案例分析：国内外典型区段站站场布置方案及评价。

三、教学方法为了实现本课程的教学目标，我们将采用以下教学方法：1.讲授法：用于传授基本概念、原理和方法。

2.案例分析法：通过分析典型案例，使学生更好地理解和掌握站场布置方案的设计和评价方法。

3.讨论法：鼓励学生积极参与课堂讨论，提高学生的思考和表达能力。

4.实验法：学生进行实地考察，加深对区段站站场布置实际情况的了解。

四、教学资源为了保证本课程的顺利进行，我们将准备以下教学资源：1.教材：选用国内权威出版社出版的教材，为学生提供系统、全面的学习资料。

2.参考书：推荐学生阅读相关领域的经典著作和最新研究成果，拓宽知识面。

3.多媒体资料：制作课件、教案等教学资料，以图文并茂的形式展示课程内容。

4.实验设备：联系相关部门，为学生提供实地考察和实验的机会，增强实践操作能力。

五、教学评估本课程的评估方式包括平时表现、作业、考试等方面，以全面客观地评价学生的学习成果。

具体评估方式如下：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等方面的表现，了解学生的学习态度和掌握程度。

2.作业：布置适量的作业，要求学生按时完成，并根据作业质量给予评分，以检验学生对课程内容的掌握情况。

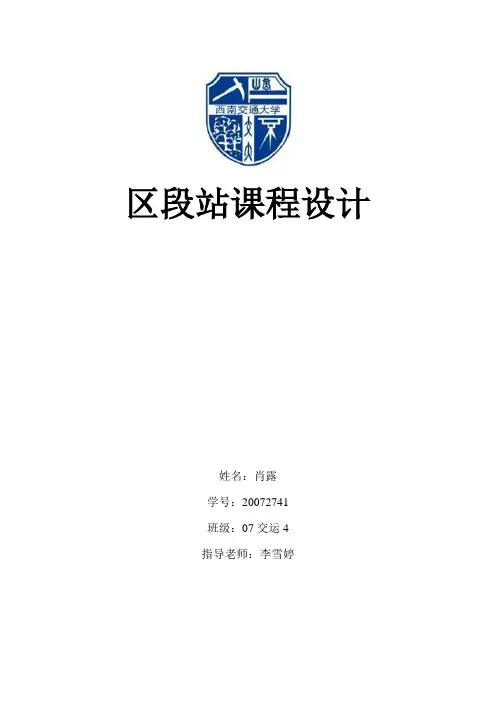

区段站课程设计姓名：肖露学号：20072741班级：07交运4指导老师：李雪婷设计说明书一．站形的选择横列式区段站布置图形的优缺点是：布置紧凑，站坪长度短，占地少，设备集中，投资省，管理方便，车站定员少，作业灵活性大，对部分改编中转列车的甩挂作业方便对各种不同地形的适应性强。

其缺一个方向的列车机车出入段走行距离长，站房同侧工业企业线接轨不方便。

纵列式区段站布置图形的优缺点是：作业的交叉干扰较横列式少，上下行方向机车出入段走行距离都短，与站房同侧的支线或工业企业线接轨比较方便。

这种布置图形的缺点是：站坪长度长，占地面积大，设备分散，投资大，定员多，管理不方便，一个方向的货物列车的机车出入段要横切正线。

由任务书上的列流表可以看出：该区段站的旅客列车较少，且主要货源货站在站房对侧，C方向引入的运量较小。

因此，在满足能力要求的前提下，为在建设初期少占用土地、节省投资，管理方便，所以采用横列式布置图。

二．第三方向的引入为是车站两端咽喉的负荷趋于平衡，所以在引入第三方向车流时，主要考虑无改编车流对两端咽喉的影响。

当C在A端引入时：A端咽喉接发无调中转车37对，B端咽喉接发无调中转车19对;当C在B端引入时：A端咽喉接发无调中转车24对，B端咽喉接发无调中转车32对。

从以上对比中可以得出C宜由B端引入。

三．主要设备的位置和数量1、客运业务设备（1）将站房设在靠近城镇一侧，以利于客运业务的组织和旅客出入车站。

（2）设置基本站台，为便利旅客乘降和摘挂列车停靠站台装卸货物，且由于本站B端咽喉接发两个方向的列车，旅客乘降及零担货物作业较多，为保证上下行旅客列车和零摘列车分别停靠站台，因此应设置中间站台。

基本站台长550米，高0.5米，宽14米。

中间站台长550米，宽8.5米，高0.5米。

这种站台造价低，便于列检和不摘车检修作业；不影响超限货物列车和高速旅客列车通行，并在站台上修建550米长的雨棚。

(3)跨线设备因为该区段站一次上下车最大旅客数为600人，但若设置天桥的话，遮拦行车视线，占用站台面积较多。

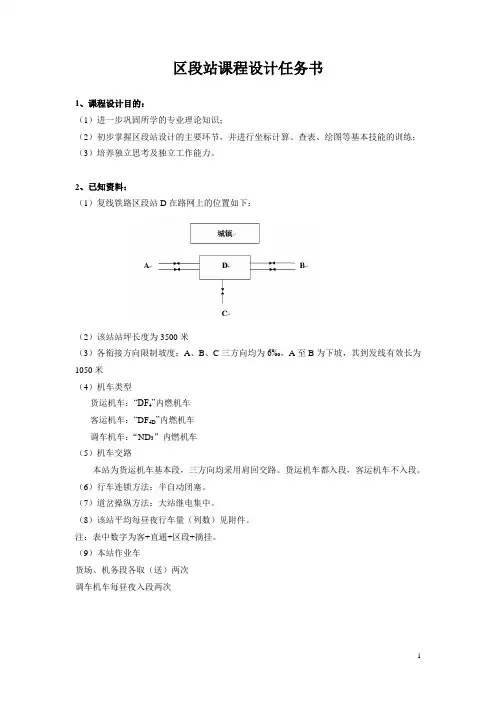

区段站课程设计任务书1、课程设计目的：（1）进一步巩固所学的专业理论知识；（2）初步掌握区段站设计的主要环节，并进行坐标计算、查表、绘图等基本技能的训练；（3）培养独立思考及独立工作能力。

2、已知资料：（1）复线铁路区段站D在路网上的位置如下：（2）该站站坪长度为3500米（3）各衔接方向限制坡度：A、B、C三方向均为6‰，A至B为下坡，其到发线有效长为1050米（4）机车类型货运机车：“DF4”内燃机车客运机车：“DF4D”内燃机车调车机车：“ND3”内燃机车（5）机车交路本站为货运机车基本段，三方向均采用肩回交路。

货运机车都入段，客运机车不入段。

（6）行车连锁方法：半自动闭塞。

（7）道岔操纵方法：大站继电集中。

（8）该站平均每昼夜行车量（列数）见附件。

注：表中数字为客+直通+区段+摘挂。

（9）本站作业车货场、机务段各取（送）两次调车机车每昼夜入段两次3、课程设计要求：（1）分析已知资料，确定车站原则性配置图；（2）确定车站各项设备的相互位置及数量；（3）设计车站布置详图（手绘图及CAD图）。

并绘制比例尺平面图（1：2000）；（4）编写设计说明书。

4、设计思路：（1）分析原始资料（2）选择车站配置图，可以根据原始资料从以下几个主要方面加以确定①车站类型的确定根据任务书中所给的客货运量、线路的有效长度及地形条件等因素来确定所采用的车站配置图类型。

但选用的车站配置图，在长度上应与任务书中所规定的站坪（在铁路正线的平、纵断面上设置车站配线的地段）长度相适应。

②各项设备相互位置的确定确定区段站五项设备的合理布置，绘一车站基本配置图，画出各项设备、咽喉区主要作业进路上的道岔和渡线，并简要说明其采用的理由。

③确定第三方向的衔接位置在区段站上第三方向引入，主要决定于折角车流的大小，为了减少折角列车的作业，第三方向应当从折角直通车流较少的一端引入。

（3）各项设备数量的确定①到发线的数量及布置形式●到发线单进路或双进路的设置●超限货物列车到发线的布置●到发线（包括正线）与旅客站台的布置形式②机车走行线●机车走行线的数量●机车走行线的位置③机待线④机车出入段线⑤调车线⑥牵出线（4）咽喉设计①选择区段站参考详图根据选定的区段站布置图和确定的各项设备的数量，选择近似的区段站详图作为设计车站咽喉时的参考。

区段站课程设计参考图一、课程目标知识目标：1. 学生能够理解并掌握区段站的基本概念，包括其功能、分类及在交通运输中的重要性。

2. 学生能够描述区段站在我国铁路、公路等交通运输网络中的作用，并分析其对区域经济发展的影响。
