湖南工业大学电力系统规划考试整理

一、名词解释1、净现值：是用折现率将项目计算期内各年的净效益折算到工程建设初期的现值之和。

2、净现值率：是反映该工程项目的单位投资取得效益的相对指标，使净效益现值与投资指之比。

3、将来值F：把资金换算为将来某时刻的等效金额，此金额称为将来值。

资金的将来值有时也叫终值。

4、等年值A：把资金换算为按期等额支付的金额，通常每期为一年，故此金额称作等年值。

5、电力系统安全性：是指电力系统经受住突然扰动并且不间断地向用户供电的能力，也成为动态可靠性。

6、电力系统充裕性：是指电力系统在同时考虑到设备计划检修停运及非停运的的情况下，能够保证连续供给用户总的电能需求量的能力，这是不应该出现主要设备违反容量定额与电压越限的情况，因此又称为静态可靠性。

7、电力系统可靠性：电力系统按可接受的质量标准和所需的数量不间断地向用户提供电能的能力的度量。

8、电力系统的可靠性评价：通过一套定量指标来度量电力供应企业向用户提供连续不断的质量合格的电力的能力，包括对系统充裕性和安全性两方面的衡量。

二、填空题1、电力工程投资方案的基础数据主要包括有____ 投资、年运行费、残值、使用年限等2、电力系统备用容量包括__负荷备用______事故备用,____和检修备用_____ 。

3、电力系统规划按其环节划分包括有_ 电源规划、输电网规划、配电网规划______。

4、电源规划的优化模型类型主要包括有_按机组类型和电厂类型优化__________。

5、发电规划的等备用系数法是指 _备用容量____和__供电负荷_____比例大致相同方法。

6、分析可修复元件的可靠性特性包括_元件故障特性和元件修复特性7、工程经济分析中的投资指标包括_概略指标____和__预算指标_______。

8、构成电力系统的需要容量包括有___ 系统工作容量和备用容量____________________。

9、灰色模型对原始数据进行生成的目的是__强化规律____和__削弱干扰____。

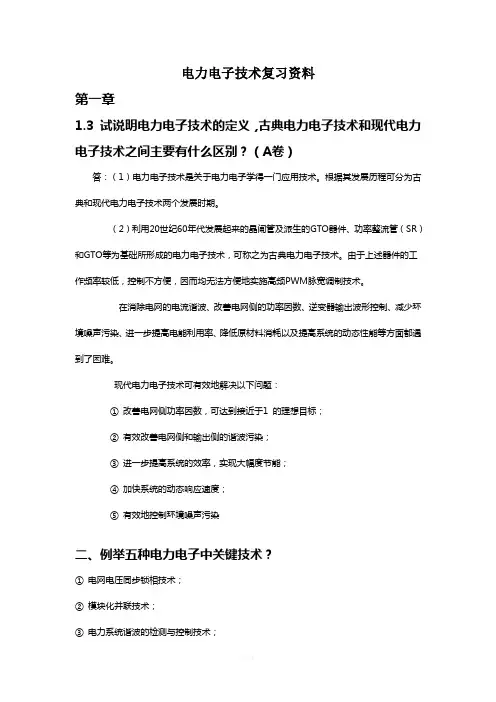

电力电子技术复习资料第一章1.3 试说明电力电子技术的定义，古典电力电子技术和现代电力电子技术之间主要有什么区别？（A卷）答：（1）电力电子技术是关于电力电子学得一门应用技术。

根据其发展历程可分为古典和现代电力电子技术两个发展时期。

（2）利用20世纪60年代发展起来的晶闸管及派生的GTO器件、功率整流管（SR）和GTO等为基础所形成的电力电子技术，可称之为古典电力电子技术。

由于上述器件的工作频率较低，控制不方便，因而均无法方便地实施高频PWM脉宽调制技术。

在消除电网的电流谐波、改善电网侧的功率因数、逆变器输出波形控制、减少环境噪声污染、进一步提高电能利用率、降低原材料消耗以及提高系统的动态性能等方面都遇到了困难。

现代电力电子技术可有效地解决以下问题：①改善电网侧功率因数，可达到接近于1 的理想目标；②有效改善电网侧和输出侧的谐波污染；③进一步提高系统的效率，实现大幅度节能；④加快系统的动态响应速度；⑤有效地控制环境噪声污染二、例举五种电力电子中关键技术？①电网电压同步锁相技术；②模块化并联技术；③电力系统谐波的检测与控制技术；④高动态性能的无速度传感器矢量控制技术；⑤变频调速中电机参数的自适应技术；⑥变频调速中磁链的自适应观测技术；⑦软开关PWM技术；⑧功率因数校正技术；⑨用户电力技术与灵活交流输电技术；⑩电力半导体器件的可靠性预测与设计技术等等。

第二章2.5晶闸管的非正常导通方式有哪几种？（A卷？）①正向转折导通：提高U AK正向电压，阳极电流I A增加，直至晶闸管转入通态；②温度导通：当温度增加时，流过PN 结（J2）的反偏漏电流随着增加，直至晶闸管转入导通；③du/dt 导通：各PN 结都存在着电容。

在A-K 两端加正向变化的电压时，各PN 结将流过充电电流，其作用也相当于阳极电流I A增加，直至晶闸管导通。

2、器件分类（A卷）按照输入信号分：电流型、电压型、可控与不可控、半控与全控3、GTO导通与关闭的条件是？应用中注意什么问题？（A卷）答：导通条件：A-K之间加正向电压，门极要有触发电流存在（IG）关闭条件：利用很大的负门极脉冲去关断GTO。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

电力系统规划试考试原题及答案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1问答题：（1）城市电网规划的基本思路与原则是什么？（2 ）配电网自动化包括的主要内容是什么？配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。

（3 ）电力系统优化规划的主要内容是什么？（）（4）无功优化补偿的基本原则是什么？(5)现代化城市低压配电变压器的布点原则是什么？1 靠近负荷中心2 进出线方便3 使地区电网布局合理4 交通运输方便5 节约用地6 地质条件的要求避开断层、滑坡、塌陷、溶洞等地质条件地带7 尽量避开污秽地段8 环境保护2 解释下列名词(1)日最小负荷率当日最小负荷除以当日最大负荷。

区别于日负载率（当日平均负荷除以当日最大负荷）。

日平均负荷等于当日累积电量除以24小时(2)电力弹性系数分为电力生产弹性系数(elasticity coefficient ofelectricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。

电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。

可用于从宏观角度调控电力与国民经济发展之间的关系。

电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。

(3)线路的充电功率线路太长时，会有对地电容。

由线路的对地电容电流所产生的无功功率，称为线路的充电功率。

(4)谐波谐波 (harmonic wavelength)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。

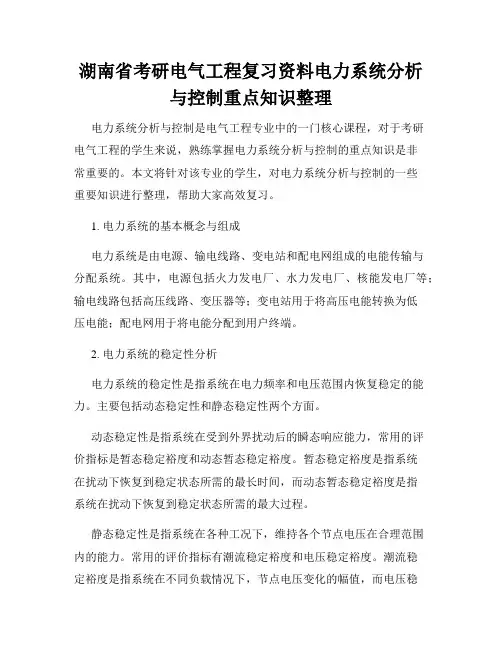

湖南省考研电气工程复习资料电力系统分析与控制重点知识整理电力系统分析与控制是电气工程专业中的一门核心课程，对于考研电气工程的学生来说，熟练掌握电力系统分析与控制的重点知识是非常重要的。

本文将针对该专业的学生，对电力系统分析与控制的一些重要知识进行整理，帮助大家高效复习。

1. 电力系统的基本概念与组成电力系统是由电源、输电线路、变电站和配电网组成的电能传输与分配系统。

其中，电源包括火力发电厂、水力发电厂、核能发电厂等；输电线路包括高压线路、变压器等；变电站用于将高压电能转换为低压电能；配电网用于将电能分配到用户终端。

2. 电力系统的稳定性分析电力系统的稳定性是指系统在电力频率和电压范围内恢复稳定的能力。

主要包括动态稳定性和静态稳定性两个方面。

动态稳定性是指系统在受到外界扰动后的瞬态响应能力，常用的评价指标是暂态稳定裕度和动态暂态稳定裕度。

暂态稳定裕度是指系统在扰动下恢复到稳定状态所需的最长时间，而动态暂态稳定裕度是指系统在扰动下恢复到稳定状态所需的最大过程。

静态稳定性是指系统在各种工况下，维持各个节点电压在合理范围内的能力。

常用的评价指标有潮流稳定裕度和电压稳定裕度。

潮流稳定裕度是指系统在不同负载情况下，节点电压变化的幅值，而电压稳定裕度是指系统在负荷突变或其他异常情况下，节点电压维持在合理范围内的能力。

3. 电力系统的控制与调度电力系统的控制与调度是指通过对发电、输电和用电过程进行合理调度与控制，以实现系统的合理运行和优化。

主要包括发电调度、输电调度和用电调度三个方面。

发电调度是指根据负荷需求，合理安排发电机组的发电功率和出力等级。

通过发电调度，可以实现发电机组的最佳运行效率，降低发电成本。

输电调度是指根据输电线路的容量和线路负荷情况，合理安排输电线路的运行状态和输电功率分配。

通过输电调度，可以保证系统的电压稳定和输电线路的负荷合理分布。

用电调度是指根据用户的用电需求，合理安排供电计划和用电计划，以满足用户的需求，并优化电力系统的供需平衡。

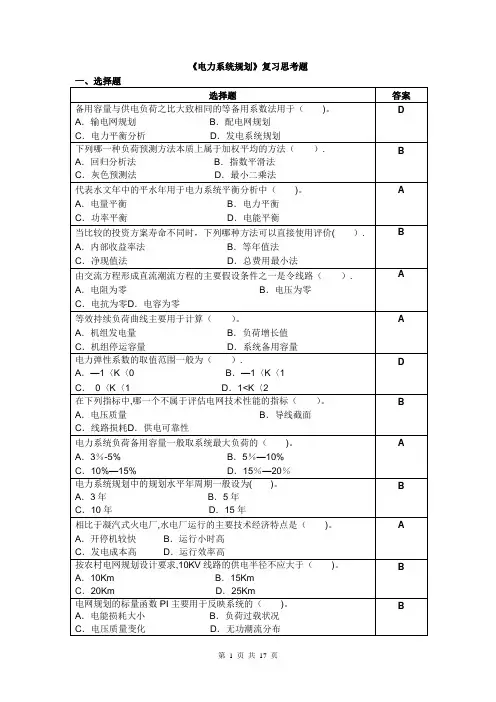

《电力系统规划》复习思考题(1+-a a下列公式中哪一个是年费用最小法的计算公式下列哪个平方和式直接反映出了随机误差大小27（万元）AC2 =［K1（F/P，10％,1）+K2](A/P，10％，25）+ C2=[250×0。

1+150]×0.11+25=71。

75(万元）由于AC1 〈AC2，故知甲方案比较经济。

某工程项目有A、B两个投资方案，A方案总投资为450万元，年运行费用20万元,残值25万元；B方案总投资为410万元,年运行费用25万元，残值20万元.两方案使用寿命均为25年，给定基准贴现率i=10％,试进行经济比较.答案:解：系数2525(1)0.1(10.1)[][]0.11 (1)1(10.1)1nni ii++== +-+-由年费用最小法(等年值法)AC1＝450（A/P,10%，25）+20－25(A/F，10%,25)＝450×0.11+20－25×0。

010168＝69.246（万元)AC2＝410（A/P,10％,25）+25－20(A/F,10％，25)＝410×0。

11+25－20×0。

010168＝69。

897（万元）由于AC1 〈AC2,故知甲方案比较经济.图1所示系统图,已知元件参数P1=P3=0。

85，P2=0。

9，试用状态列举法计算系统可靠性; 图2所示系统图，已知元件参数P1=P2=0.9，P3=P4=0。

8，试用最小割集法计算系统可靠性.XX12X3图 1 图 2答案：（1) 状态列举法形成状态矩阵，(因n=3，所以状态数m=23=8,状态矩阵为23×3阶，划分系统停运状态和运行状态）系统停运概率为P（D)=p1q2q3+q1p2p3+q1p2q3+q1q2p3+q1q2q3= 0.16275则系统可靠度为P（U）=1－P（D）= 1－0。

156=0。

83725或P(U)=p1 p2 p3 + p 1p2q 3 + p1q 2 p3=0.83725（2）最小割集法已知最小割集，211D D C =， 234C D D =则 ()()()()121212123412342222()0.10.20.10.20.0496P D P C C P C P C P C C q q q q q q q q =+=+-=+-=+-⨯= 所以()1()0.9504P U P D =-= 已知某电网统计数据,如下表所示，试用回归分析法预测供电区工农业产值增长到2000年16亿元时的需电量。

（此题每空1 / 32 /3 第 2 页 共 2 页3、简述电力系统潮流计算中节点的分类。

(P77) （1）PQ 节点： （2）PV 节点： （3）平衡节点： 四、计算题（每题10分，共40分） 1、220kV 单回架空电力线路，长度为200km ，线路参数为10.1/r km =Ω，10.4/x km =Ω，61 2.510/b S km -=⨯。

计算线路的集中参数R 、X 、B （不计G ）,并作出其∏型等值电路。

解：R ＝r1*L=0.1*200＝20（Ω） X ＝x1*L=0.4*200=80(Ω) B=b1*L=2.5*10（-6）*200=5*10（-4）（S ） 2、某地方电网等值电路如图（2）所示，有关参数已标于图中。

求网络的初步功率分布，并标出有功功率分点和无功功率分点的位置。

231129Z j =236Z j =1312Z j =1 1.0U =232S j =+356S j =+ 图（2） 3、联合电力系统参数如图（3）所示，A 、B 两系统都参加一次调频，A 系统有机组参加二次调频，增发80MW ，判断频率偏移是否满足要求，并求联络线上的功率ab P ∆。

K GA =800MW/Hz △P LA =100MW △P ab K LA K GB =600MW/Hz K LB =25MW/Hz =40MW/Hz △P LB =50MW 图（3）4、某降压变电所装有一台容量10MV A ，电压为（1102 2.5%±⨯）/10.5kV 的变压器。

已知最大负荷时变压器高压侧电压为114kV ，归算到高压侧的变压器电压损耗为5kV ；最小负荷时变压器高压侧电压为115kV ，归算到高压侧的变压器电压损耗为3kV 。

现要求低压母线上实行顺调压（要求最大负荷时不低于线路额定电压的1.025倍；最小负荷时不高于线路额定电压的1.075倍），试选择变压器的分接头。

湖南工业大学考试试卷纸 系(院)课程名称班级姓名学号密封线3 / 3。

1，电力系统规划定义：在整个国民经济计划指导下，根据经济发展和电力负荷需求的增长，对电力系统未来发展所作的统一安排和优化决策。

主要部分：1电力负荷预测2电源规划3电网规划，关系：1是电规的基础，可提供电力需求增长状况，负荷曲线和负荷分布状况。

就电力系统而言，2方案和3方案实质上是不可分割的整体，但两者侧重点不同而不得不分开处理，必要时可采用协调技术迭代求解。

2，电力负荷（电力）：在电力系统中，电气设备所需用的电功率。

电力负荷：发电厂供电地区或电网在某瞬间承担工作负荷既指各种提供传送和用电的设备，也指供给传送消耗的电力或电量。

发电负荷：某一时候电网或发电厂的实际发电出力的总和.供电负荷：供电地区内各发电负荷之和加上供电区域输入的负荷减去厂用电负荷和向外供电输出的负荷。

用电负荷：地区供电负荷减去线损，变损后的负荷。

3，电力负荷预测：以电力负荷为对象进行的一系列预测工作。

包括：对未来店里需求量，未来用电量，负荷曲线的预测。

基本程序：1调查和选择历史负荷资料2历史资料的整理3对负荷数据的预处理4简历负荷预测模型5应用预测模型6评价预测结果7评价预测精度7编写预测分析报告。

4，电力负荷预测误差形成原因：（1）数学模型大多数只包括一些主要因素，次要因素往往被忽略了，与实际负荷之间存在误差（2）负荷所受的影响是千变万化的，进行预测的目的和要求也是多种多样的，预测方法若选择不当，也会造成误差（3）预测需用到大量资料，各项资料并不能都保证可靠（4）某种意外事件的发生也会造成预测误差。

误差分析指标：绝对误差。

相对误差，均方根误差。

后验误差检验。

允许误差范围：短期预测误差不应超过±3%，中期预测误差不应超过±5%，长期预测误差不应超过±15%。

5，电力电量平衡定义：电力电量供应与需求之间的平衡。

主要内容：电力电量平衡研究的问题&电力电量平衡中的容量组成。

电力平衡中的容量：装机容量、必需容量、工作容量和备用容量，重复容量，受阻容量，水电空闲容量。

多选多项选择题部分 (共501题每题1分共501分)1。

根据电力系统所承受的扰动大小的不同，发电机同步运行的稳定性问题又可分为( )三大类A 静态稳定B 扰动稳定C 暂态稳定D 动态稳定你的答案是：未答题正确答案是:ACD2. 公司配网方式计划管理中地市供电企业营销部主要职责包含以下哪些（）A 负责提报业扩工程、客户停电需配网线路配合的停电检修、启动送电计划B 参与调度计划平衡,负责审查配网设备停电对重要客户的影响，制定相关措施，提出运行方式调整建议C 根据各类已发布的调度计划及电网运行风险预警相关要求,及时通知客户，制定有序用电方案，督促客户落实安全预控措施D 参与配网调度计划撤销、调整及临时停电的审批你的答案是：未答题正确答案是：ABCD3. 电力系统中的无功电源有( )。

A 并联补偿电容器B 串联补偿电容器C 高压输电线路的充电功率D 静止补偿器你的答案是：未答题正确答案是：ACD4。

配电网规划要保证网络中各节点满足电压损失及其分配要求，各类用户受电电压质量执行 GB/T 12325—2008《电能质量供电电压偏差》规定,下列哪些说法是正确的( ）。

A 35 千伏及以上供电电压正、负偏差的绝对值之和不超过标称电压的10％B 20千伏及以下三相供电电压允许偏差为标称电压的-10％~+7%C 220伏单相供电电压允许偏差为标称电压的±7％D 对供电点短路容量较小、供电距离较长以及对供电电压偏差有特殊要求的用户,由供、用电双方协议确定你的答案是：未答题正确答案是：AD5. 实施清洁替代的关键技术有（ )。

A 清洁能源高效转换技术B 清洁能源大范围配置技术C 清洁能源并网消纳技术D 极端条件下风电和太阳能发电技术你的答案是：未答题正确答案是：ABCD6. 线路保护的双重化配置包括（）A 电压回路B 直流回路C 通道D 跳闸回路你的答案是:未答题正确答案是：ABCD7. A。

在电阻、电感、电容的串联电路中，出现电路端电压和总电流同相位的现象，叫串联谐振。

考试时间：2012年12月19日上午8:00-10:00题型：填空、选择、简答题、计算论述题一、概念题1.电力系统规划包含的主要内容。

➢负荷预测、电源规划、电网规划2.电力规划的基本原则。

3.电力规划的类型。

4.电源规划和电网规划的流程。

5.电力规划的评价标准。

6.负荷预测的主要内容。

➢最大负荷功率、负荷电量、负荷曲线7.负荷预测时，缺失数据补全的方法。

8.负荷预测时，数据噪声的处理方法。

9.负荷预测的方法有哪些？10.负荷预测的技术主要有哪两类。

➢自身外推法、相关分析法11.经济评价的内容。

➢财务评价、国民经济评价、不确定性分析和方案比较四个方面12.经济评价方法的分类。

➢静态评价法、动态评价法、不确定性的评价法13.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。

➢静态评价法比较简单直观，但难以考虑工程项目在使用期内收益和费用的变化，难以考虑各方案使用寿命的差异，特别是不能考虑资金的时间因素。

因此一般只用于简单项目的初步可行性研究。

动态评价法考虑了资金的时间因素，比较符合资金的动态规律，因而给出的经济评价更符合实际。

14.对建设周期互斥的方案进行比较时采用什么费用比较合适。

15.现金价值中现值、将来值、等年值、递增年值的定义。

➢现值P：把不同时刻的资金换算为当前时刻的等效金额将来值F:把资金换算为将来某一时刻的等效金额等年值A：把资金换算为按期等额支付的金额，通常每期为一年递增年值G：把资金折算为按期递增支付的金额16.短期（长期）负荷预测的时间跨度。

➢24~48h(年)17.中长期负荷预测中负荷变化的指标。

18.负荷预测中对曲线进行拟合，哪些曲线有饱和效应。

19.日负荷曲线的主要用途。

20.日负荷曲线的两个主要指标。

21.准确的负荷预测所必须具备的条件。

22.电力规划的优化模型主要包括那两部分。

23.电力规划模型的目标函数一般有哪几种？24.电力规划模型的约束条件包括哪几个？25.输电导线截面积选择的依据。

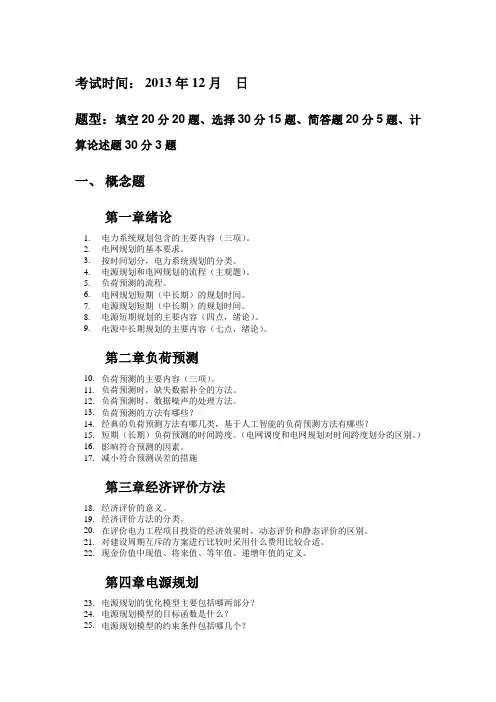

考试时间：2013年12月日题型：填空20分20题、选择30分15题、简答题20分5题、计算论述题30分3题一、概念题第一章绪论1.电力系统规划包含的主要内容（三项）。

2.电网规划的基本要求。

3.按时间划分，电力系统规划的分类。

4.电源规划和电网规划的流程（主观题）。

5.负荷预测的流程。

6.电网规划短期（中长期）的规划时间。

7.电源规划短期（中长期）的规划时间。

8.电源短期规划的主要内容（四点，绪论）。

9.电源中长期规划的主要内容（七点，绪论）。

第二章负荷预测10.负荷预测的主要内容（三项）。

11.负荷预测时，缺失数据补全的方法。

12.负荷预测时，数据噪声的处理方法。

13.负荷预测的方法有哪些？14.经典的负荷预测方法有哪几类，基于人工智能的负荷预测方法有哪些？15.短期（长期）负荷预测的时间跨度。

（电网调度和电网规划对时间跨度划分的区别。

）16.影响符合预测的因素。

17.减小符合预测误差的措施第三章经济评价方法18.经济评价的意义。

19.经济评价方法的分类。

20.在评价电力工程项目投资的经济效果时，动态评价和静态评价的区别。

21.对建设周期互斥的方案进行比较时采用什么费用比较合适。

22.现金价值中现值、将来值、等年值、递增年值的定义。

第四章电源规划23.电源规划的优化模型主要包括哪两部分？24.电源规划模型的目标函数是什么？25.电源规划模型的约束条件包括哪几个？26.请列举几种常用的电源规划软件。

第五章可靠性评价方法27.评估电力系统可靠性的四个指标。

28.电力系统可靠性主要考虑什么因素之间的平衡。

第六章电网规划29.输电导线截面积选择的依据。

30.选择电压等级时，几种不同待选方案之间必须具备的条件。

31.备用容量是指为了保证系统不间断供电并保持在额定频率下运行而设置的装机容量。

32.在什么情况下需要进行电力电量平衡？33.电力平衡考虑的三类备用。

34.电力平衡需要逐年进行, 一般可以选择什么状况代表全年情况。

单项选择题1、短路电流最大有效值出现在短路发生后约半个周期时；2、利用对称分量法分析计算电力系统不对称故障时，应选特殊相相作为分析计算的基本相。

3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。

4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在正序分量和负序分量； 5、在简单电力系统中，如某点的三序阻抗021∑∑∑==Z Z Z ,则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（2）。

B 、三相短路、两相短路接地、两相短路、单相接地短路；6、发电机－变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取（2）。

B 、1.8；7、电力系统在事故后运行方式下，对并列运行静态稳定储备系数(%)P K 的要求是（3）。

C 、(%)P K ≧10。

8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（2）。

B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障； 9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（2）。

B 、正序参数与负序参数相同，与零序参数不同；10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质 而言都是为了求（1）。

A 、t -δ曲线1、计算12MW 以上机组机端短路冲击电流时，短路电流冲击系数应取（2）。

B 、1.9；2、发电机三相电压为：)sin(αω+=t U u m a、)120sin(0-+=αωt U u m b ，)120sin(0++=αωt U u m c ，如将短路发生时刻作为时间的起点（0=t），当短路前空载、短路回路阻抗角为800（感性）时，B 相短路电流中非周期分量取得最大值的条件是（2） B 、0110=α；3、具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在（1）。

1.由发电+变电+输电+配电+负荷设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。

2．我国目前已运行的机组中最大核电：1060MW；火电：1000MV；水电：700MW 3．电力负荷按重要性来划分一级负荷、二级负荷、三级负荷4．负荷预测中经典预测方法有分产业产值（单耗法）A＝bg、电力消费系数法、负荷密度法A＝SD、人均电量指标换算法、分部门法；单耗公式为A＝bg5．在经济活动中有关资金的时间价值常用现值P、将来值F、等年值A、递增年值G四种方法来表示。

6．电力系统可靠性评价的主要指标概率指标；频率指标；时间指标；期望值指标7．一般导线截面的选择和校验是按经济电流密度选择导线截面（S=P/（√3JU N cosφ))、按电晕条件、导线长期容许电流(Smax=√3U N Imax)、电压损失、机械强度校验导线截面；判断题1．某110KV单芯架空线，其跨越公路为满足机械强度，最小截面不得小于35平方毫米。

（错）2．年最大负荷利用小时Tmax是根据实测得到的时间。

（错）3．800KV是特高压电压等级。

（对）4．变结构直流潮流计算是一种只考虑网络中电纳发生变化的近似计算，也是一种快速潮流计算。

（错）5.无功补偿是保证电力系统电压质量的基本条件。

（对）6.220V单相供电允许供电最高电压是235V。

（错）7.变电站自动化系统配置规划与变电站保护设置没有关系。

（错）8.时间序列分析法是确定性负荷预测方法中一种常规方法。

（对）9.空间负荷预测是一种预测负荷总量的战略预测。

（错）10.用电源规划应用软件WASP很适合做大区域的电源规划。

（错）1.电力系统的组成。

高压、超高压、特高压的划分界限。

发电+变电+输电+配电+负荷=电力系统，高压：1200V（交流）、1500V（直流）；超高压：２２０KV-７５０KV；特高压：750KV以上2.我国目前发电方式（电源）有：水力发电，火力发电，风力发电，核能发电，还有部分太阳能发电。

2013年电工学题库+20电工考试真题一、直流电路习题参考答案二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2.电阻、电流和电压都是电路中的基本物理量。

（错）3.电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4.绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。

A、吸收；B、发出。

2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

.下载可编辑.3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。

该电路可等效化为：.下载可编辑.(b)先将电路图化简,并转化为常规直流电路。

就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图可化为:1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；解：本题所涉及的基本定律就是基尔霍夫电流定律。

基尔霍夫电流定律对电路中的任意结点适用，对电路中的任何封闭面也适用。

本题就是KCL对封闭面的应用。

对于节点a有:I1+2-7=0对封闭面有:I1+I2+2=0解得:I1=7-2=5(A),I2=-5-2=-7(A)1.3有一盏“220V60W”的电灯接到。

（1）试求电灯的电阻；（2）当接到220V电压下工作时的电流；（3）如果每晚用三小时，问一个月（按30天计算）用多少电？解:由题意:①根据R=U2/P得：电灯电阻R=U2/P=2202/60=807(Ω)②根据I=U/R或P=UI得:I=P/U=60/220=0.273(A)③由W=PT得W=60×60×60×3×30=1.944×102(J).下载可编辑..下载可编辑.在实际生活中，电量常以“度”为单位，即“千瓦时”。
