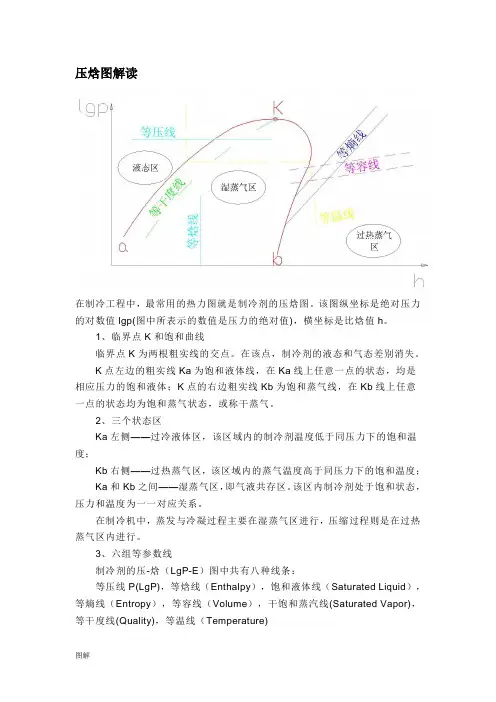

R22压焓图解读doc资料

压焓图解读在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid），等熵线（Entropy），等容线（Volume），干饱和蒸汽线(Saturated Vapor)，等干度线(Quality)，等温线（Temperature) （1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

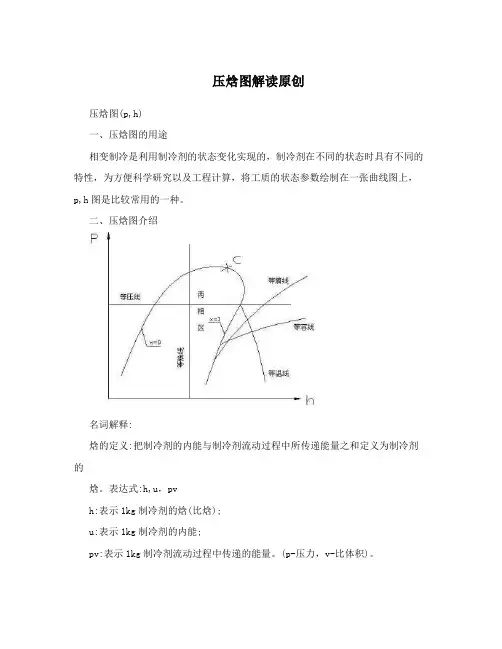

压焓图解读原创压焓图(p,h)一、压焓图的用途相变制冷是利用制冷剂的状态变化实现的，制冷剂在不同的状态时具有不同的特性，为方便科学研究以及工程计算，将工质的状态参数绘制在一张曲线图上，p,h图是比较常用的一种。

二、压焓图介绍名词解释:焓的定义:把制冷剂的内能与制冷剂流动过程中所传递能量之和定义为制冷剂的焓。

表达式:h,u，pvh:表示1kg制冷剂的焓(比焓);u:表示1kg制冷剂的内能;pv:表示1kg制冷剂流动过程中传递的能量。

(p-压力，v-比体积)。

从焓的表达式中可以看出u代表1kg工质的内能，是储存于工质的内部的能量,pv 是1kg工质移动时传递的能量。

也就是说，当1kg工质通过一定的界面流入系统时储存在其内部的内能随工质进入系统，同时还把从外部功源获得能量带进系统，因此，系统中因为引进1kg工质所获得的总能量是内能与传递的能量之和。

熵的定义:表示工质温度变化时，热量传递的程度，用S表示，单位kJ/kg•K。

表达式:dQ/dT (dQ-表示热量的变化，dT表示温度的变化)。

目前熵这个参数在空调系统热力计算或参数确定时用的很少。

干度x:表示系统中制冷剂蒸汽与液体的变化关系(数值范围0~1)。

当干度x=1时，说明制冷剂均以饱和蒸汽的形式存在，当干度x=0时，说明制冷剂均以液态形式存在。

干度在0与1之间变化，表示制冷剂蒸汽与液体的变化过程。

等压线:在压焓图上即为水平线。

等焓线:在压焓图上即为垂直线。

等温线:在两相区为水平线，在过冷液体区为略向左上方延伸的上凹曲线，接近于垂直，在过热蒸汽区等温线是向右下方延伸的下凹曲线。

等比容线:在过热蒸汽区为向右上方延伸的下凹曲线。

等比熵线:在过热蒸汽区为向右上方延伸的下凹曲线，斜率大于等比容线。

过热蒸汽区:等干度线x=1的右侧区域为过热蒸汽区(不存在液态制冷剂)。

过冷液体区:等干度线x=0左侧区域为过冷液体区(不存在液态制冷剂)。

两相区:在等干度线x=0与x=1之间的区域为两相区，在两相区内制冷剂液体与制冷剂蒸汽共存。

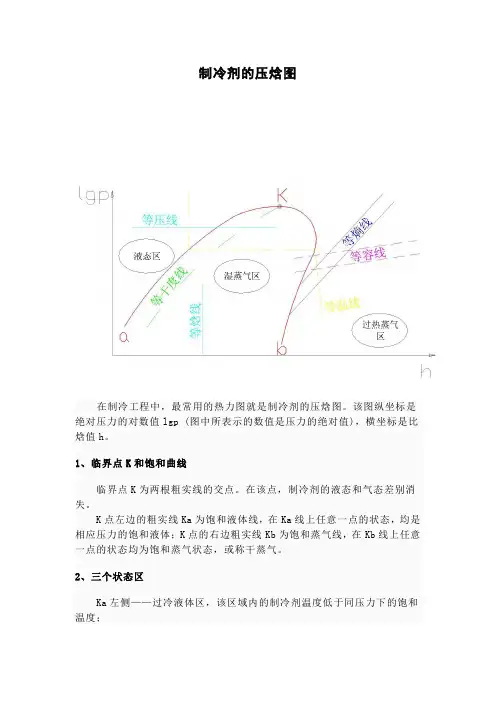

制冷剂的压焓图在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp (图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓图中共有八种线条：等压线P、等焓线、饱和液体线等熵线等容线、干饱和蒸汽线、等干度线等温线（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

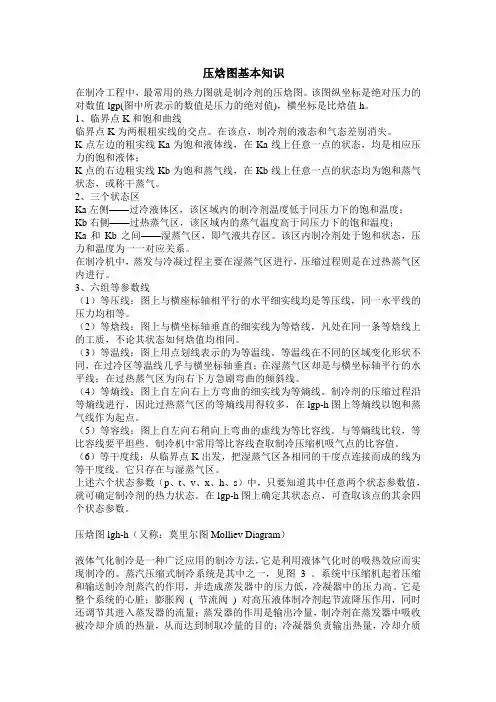

压焓图基本知识在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

在lgp-h图上确定其状态点，可查取该点的其余四个状态参数。

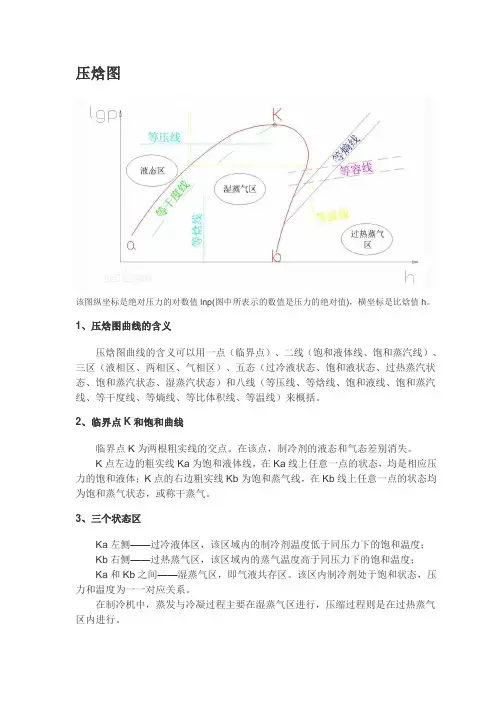

压焓图该图纵坐标是绝对压力的对数值lnp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、压焓图曲线的含义压焓图曲线的含义可以用一点（临界点）、二线（饱和液体线、饱和蒸汽线）、三区（液相区、两相区、气相区）、五态（过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态）和八线（等压线、等焓线、饱和液线、饱和蒸汽线、等干度线、等熵线、等比体积线、等温线）来概括。

2、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

3、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

4、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP) 等焓线（Enthalpy) 饱和液体线（Saturated Liquid) 等熵线（Entropy）等容线（Volume）干饱和蒸汽线(Saturated Vapor) 等干度线(Quality) 等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

R22空调系统压力与温度关系平衡压力、高压压力和低压压力是空调维修的重要参数。

三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的，伴随着吸热和放热，所以外界环境的温度对其有明显的影响，一般情况下，环境温度高，压力值变大，环境温度低，压力值变小。

平衡压力是指压缩机不工作时，高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。

三个压力的测量都是在室外机气阀的工艺口上，制冷运转时为低压压力，制热运转时为高压压力，不工作时为平衡压力。

制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液的过程，所以冷凝温度也是沸点。

R22在不同压力下对应不同的沸点，如表所示为R22的蒸发压力和蒸发温度的一一对应关系。

制冷学空调制冷设计的工况条件是：室外环温35℃，室内温度27度，蒸发温度+5℃，蒸发压力0.48MPa。

所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半。

所以平衡压力为0.96MPa。

为达到理想的散热效果，制冷设计采用空气冷凝时，冷凝标准温差选取15℃，所以在室外35℃条件下冷凝温度为50℃，50℃对应的压力值为1.83Mpa 所以空调高压压力为1.83MPa。

制冷学的压力是指物理学的压强，压强的单位还有“kg/cm2”，这就是我们所说的“公斤压力”。

1kg/cm2=0.098 MPa≈0.1 MPa.所以三个压力大小又是“4.8公斤”，“9.6公斤”，“18.3公斤”。

由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为：低压压力，0.5 MPa或5公斤；高压压力，1.8 MPa或18公斤；平衡压力，1 MPa或10公斤。

空调在冬季制热环境，和制冷工况相差太大，外环境温度又低，所以三个压力会有较大的变化，以空调使用环境下限温度5℃作为研究分析的参考。

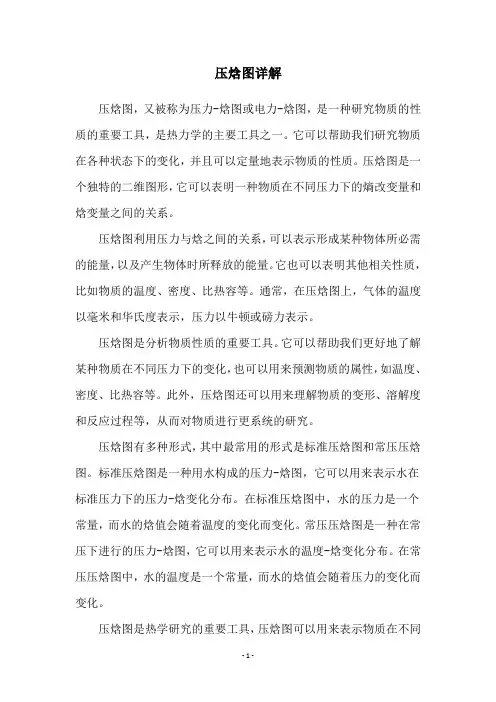

压焓图详解压焓图，又被称为压力-焓图或电力-焓图，是一种研究物质的性质的重要工具，是热力学的主要工具之一。

它可以帮助我们研究物质在各种状态下的变化，并且可以定量地表示物质的性质。

压焓图是一个独特的二维图形，它可以表明一种物质在不同压力下的熵改变量和焓变量之间的关系。

压焓图利用压力与焓之间的关系，可以表示形成某种物体所必需的能量，以及产生物体时所释放的能量。

它也可以表明其他相关性质，比如物质的温度、密度、比热容等。

通常，在压焓图上，气体的温度以毫米和华氏度表示，压力以牛顿或磅力表示。

压焓图是分析物质性质的重要工具。

它可以帮助我们更好地了解某种物质在不同压力下的变化，也可以用来预测物质的属性，如温度、密度、比热容等。

此外，压焓图还可以用来理解物质的变形、溶解度和反应过程等，从而对物质进行更系统的研究。

压焓图有多种形式，其中最常用的形式是标准压焓图和常压压焓图。

标准压焓图是一种用水构成的压力-焓图，它可以用来表示水在标准压力下的压力-焓变化分布。

在标准压焓图中，水的压力是一个常量，而水的焓值会随着温度的变化而变化。

常压压焓图是一种在常压下进行的压力-焓图，它可以用来表示水的温度-焓变化分布。

在常压压焓图中，水的温度是一个常量，而水的焓值会随着压力的变化而变化。

压焓图是热学研究的重要工具，压焓图可以用来表示物质在不同初始状态之间的能量转换，以及物质的其他特性，如温度、密度、比热容等。

此外，压焓图还可以用来表示物质的变形、溶解度和反应过程等，以及物质的进化变化。

在现实应用中，压焓图有广泛的应用，比如用来研究物质结构、制造精细的加工工艺、进行蒸发和凝结等。

此外，它还可以用来研究物质的气相反应，比如室温下的苯乙烯固体-液态变化等。

压焓图还可以用于滤液及结晶作用的计算，用来控制锅炉操作。

总之，压焓图是一种重要的工具，它可以用来研究物质在不同压力下的变化，探索物质的特性，研究物质的构型，估算物质的变形、溶解度和反应过程等。

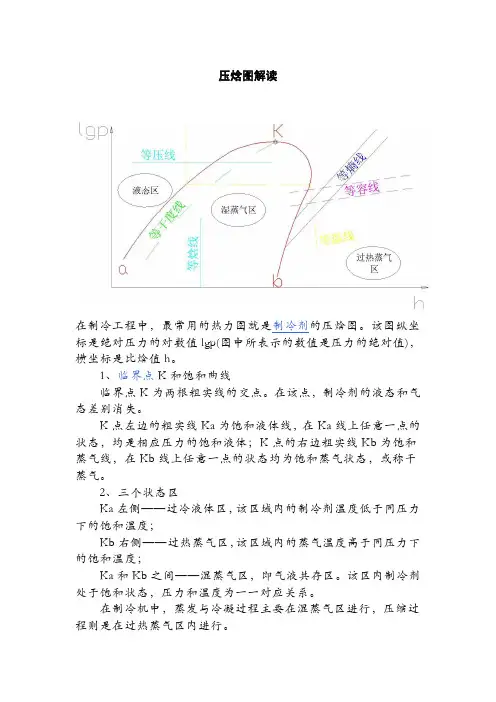

压焓图解读在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid），等熵线（Entropy），等容线（Volume），干饱和蒸汽线(Saturated Vapor)，等干度线(Quality)，等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

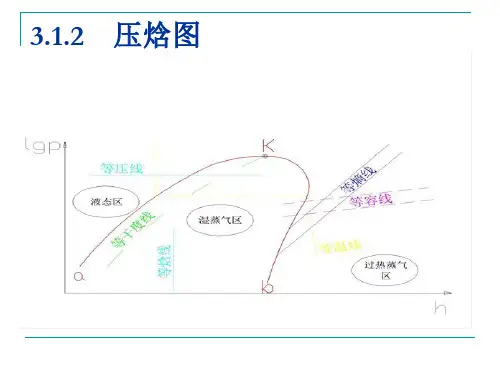

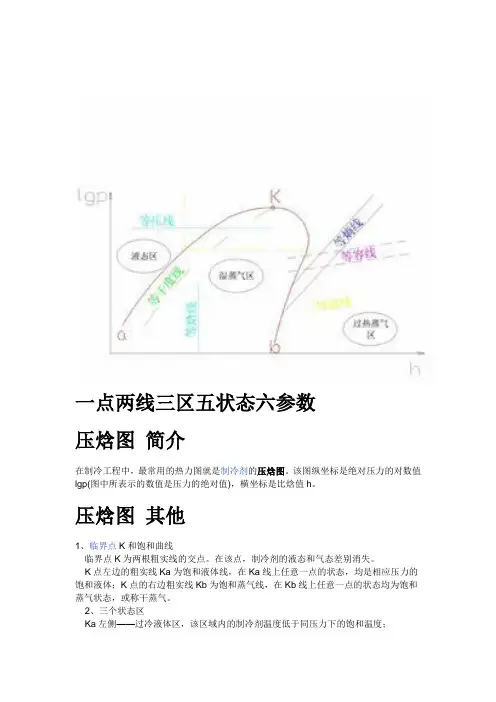

一点两线三区五状态六参数压焓图简介在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

压焓图其他1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

压焓图其实很简单，看过你就懂了
■在制冷机中,蒸发与冷凝过程主要在湿蒸⽓区进⾏,压缩过程则是在过热蒸⽓区内进⾏。

3、六组等参数线
■制冷剂的压-焓(LgPE)图中共有⼋种线条:等压线P(LgP等焓线( Enthalpy)饱和液体线( Saturated Liquid)等熵线( Entropy)等容线( Volume)⼲饱和蒸汽线( SaturatedVapor)等⼲度线( Quality)等温线(Temperature)
■(1)等压线:图上与横坐标轴相平⾏的⽔平细实线均是等压线,同⼀⽔平线的压⼒均相等。

■(2)等焓线:图上与横坐标轴垂直的细实线为等焓线,凡处在同⼀条等焓线上的⼯质,不论其状态如何焓值均相同
■(3)等温线:图上⽤点划线表⽰的为等温线。

等温线在不同的区域变化形状不同,在过冷区等温线⼏乎与橫坐标轴垂直;在湿蒸⽓区却是与横坐标轴平⾏的⽔平线;在过热蒸⽓区为向右下⽅急剧弯曲的倾斜线。

■(4)等熵线:图上⾃左向右上⽅弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进⾏图上等熵线以饱和蒸⽓线作为起·在lgph因此过热蒸⽓区的等熵线⽤得较多.
4)除节流元件产⽣节流降压外,制冷剂在设备、管道内的流动没有阻⼒损失(压⼒降),与外界环境没有热交换
5)节流过程为绝热过程,即与外界不发⽣热交换。

2制冷剂的压焓图为了对蒸⽓压缩式制冷循环有⼀个全⾯的认识,不仅要知道循环中每个过程,⽽且要了解各个过程之间的关系以及某⼀过程发⽣变化时对其它过程的影响。

在制冷循环的分析和计算中,通常借助于压焓图,可使整个循环问题简化,并可以看到循环中各状态的变化以及这些变化对循环的影响.。

r22压焓图简介r22（又称为氟氯二碳化物）是一种常用于制冷和空调系统的氟氯烃。

它具有较高的热效率和压缩能力，被广泛应用于商业和工业领域。

压焓图是一种常用的工程图表，用于描述制冷剂在不同压力和温度下的相态和性质。

本文档将介绍r22的压焓图的绘制方法和分析。

压焓图的概念压焓图是以压力和焓为坐标轴的图表，用来描述制冷剂在不同状态下的性质。

压力是制冷剂的压力，而焓是制冷剂的比焓（单位质量的能量）。

通过观察压焓图，我们可以了解制冷剂在不同压力和温度下的相态和性质，如饱和蒸汽线、过冷区、过热区等。

r22压焓图的绘制方法要绘制r22的压焓图，我们需要以下数据：1.温度和对应的饱和蒸汽压力值；2.温度和对应的饱和液体压力值；3.温度和对应的过冷度。

根据这些数据，我们可以画出压力-温度图和压力-比焓图。

压力-温度图压力-温度图是在常规坐标轴中绘制的，横坐标是温度，纵坐标是压力。

我们需要先绘制饱和蒸汽线和饱和液体线。

饱和蒸汽线是制冷剂从液体到蒸汽相变的曲线。

在压力-温度图中，可以通过查阅r22的饱和蒸汽表得到各个温度下的饱和蒸汽压力值，将这些点连成曲线即可。

饱和液体线是制冷剂从蒸汽到液体相变的曲线。

同样地，我们可以通过查阅r22的饱和蒸汽表得到各个温度下的饱和液体压力值，将这些点连成曲线即可。

在压力-温度图中，我们还可以绘制出冷凝过程的等温线、等熵线等，以便更好地了解制冷剂的性质和工作过程。

压力-比焓图压力-比焓图是以压力和比焓为坐标轴的图表。

比焓是单位质量的能量，可以通过以下公式计算：h = cp * (T - T0)其中，h为比焓，cp为定压比热容，T为温度，T0为参考温度。

常见的r22比焓表中，相应的定压比热容和参考温度已给出。

我们需要先绘制饱和蒸汽线和饱和液体线，方法与压力-温度图类似。

然后，我们可以通过计算得到各个温度点处的比焓值，将这些点连成曲线即可。

在压力-比焓图中，我们还可以绘制出冷凝过程的等温线、等熵线等。
