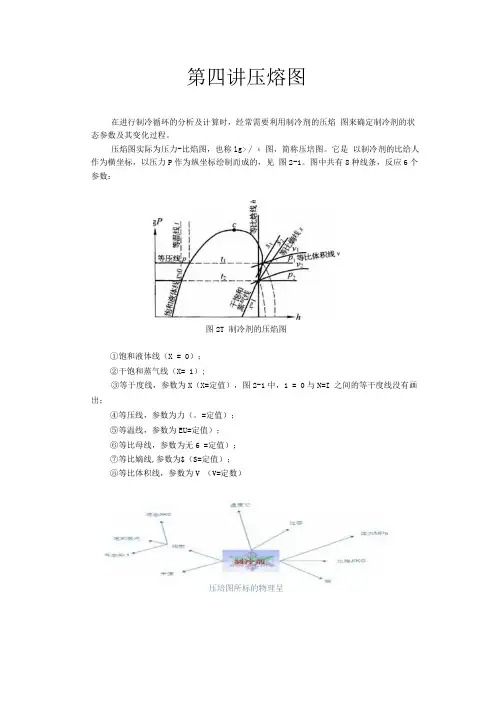

第四讲压熔图在进行制冷循环的分析及计算时，经常需要利用制冷剂的压焰图来确定制冷剂的状态参数及其变化过程。

压焰图实际为压力-比焰图，也称lg>∕ι图，简称压培图。

它是以制冷剂的比给人作为横坐标，以压力P作为纵坐标绘制而成的，见图2-1。

图中共有8种线条，反应6个参数：图2T 制冷剂的压焰图①饱和液体线（X = 0）；②干饱和蒸气线（X= 1）;③等于度线，参数为X（X=定值），图2-1中，1 = 0与N=I 之间的等干度线没有画出；④等压线，参数为力（。

=定值）；⑤等温线，参数为EU=定值）；⑥等比母线，参数为无6 =定值）；⑦等比嫡线,参数为$（S=定值）；⑧等比体积线，参数为V （V=定数）压培图所标的物理呈压力：垂直于物体表面的作用力，单位牛顿（N）。

压强：单位面积所受到的作用力，单位帕（Pa）。

培：物体内能与压力能之和。

单位焦（J）.等压过程中，系统从外界所吸收的热量等于系统熔值的增加。

比玲：Ikg某物质的始值。

单位kj/kg。

在压焰图上，X轴所表示的单位为比焙。

Y轴所表示的单位为压强。

为缩小尺寸，提高低压表示的精度，故取对数。

等墙线燧：能与绝对温度的比值，表示热量转换成功的程度。

在绝热过程中系统的燃不变。

单位 J/Ko系统的燃在可逆绝热过程中不变，在不可逆绝热过程中单调增大。

这就是懒增加原理。

由于孤立系统内部的一切变化与外界无关，必然是绝热过程，所以端增加原理也可表为：一个孤立系统的牖永远不会减少。

它表明随着孤立系统由非平衡态趋于平衡态,其烯单调增大, 当系统达到平衡态时，摘达到最大值。

燧的变化和最大值确定了孤立系统过程进行的方向和限度，端增加原理就是热力学第二定律。

温度：表征物体冷热程度的物理量。

标志着物体内部无规则运动的剧烈程度。

一切相互热平衡的系统，温度一定相同。

温标：表示温度数值的方法称为温标。

常用为摄氏温标与理想气体温标。

等温线：在气体区，液体区，都随压力下降温度直线下降，只有在饱和区内，与等压线重合, 平行于X轴。

压焓图解读原创压焓图(p,h)一、压焓图的用途相变制冷是利用制冷剂的状态变化实现的，制冷剂在不同的状态时具有不同的特性，为方便科学研究以及工程计算，将工质的状态参数绘制在一张曲线图上，p,h图是比较常用的一种。

二、压焓图介绍名词解释:焓的定义:把制冷剂的内能与制冷剂流动过程中所传递能量之和定义为制冷剂的焓。

表达式:h,u，pvh:表示1kg制冷剂的焓(比焓);u:表示1kg制冷剂的内能;pv:表示1kg制冷剂流动过程中传递的能量。

(p-压力，v-比体积)。

从焓的表达式中可以看出u代表1kg工质的内能，是储存于工质的内部的能量,pv 是1kg工质移动时传递的能量。

也就是说，当1kg工质通过一定的界面流入系统时储存在其内部的内能随工质进入系统，同时还把从外部功源获得能量带进系统，因此，系统中因为引进1kg工质所获得的总能量是内能与传递的能量之和。

熵的定义:表示工质温度变化时，热量传递的程度，用S表示，单位kJ/kg•K。

表达式:dQ/dT (dQ-表示热量的变化，dT表示温度的变化)。

目前熵这个参数在空调系统热力计算或参数确定时用的很少。

干度x:表示系统中制冷剂蒸汽与液体的变化关系(数值范围0~1)。

当干度x=1时，说明制冷剂均以饱和蒸汽的形式存在，当干度x=0时，说明制冷剂均以液态形式存在。

干度在0与1之间变化，表示制冷剂蒸汽与液体的变化过程。

等压线:在压焓图上即为水平线。

等焓线:在压焓图上即为垂直线。

等温线:在两相区为水平线，在过冷液体区为略向左上方延伸的上凹曲线，接近于垂直，在过热蒸汽区等温线是向右下方延伸的下凹曲线。

等比容线:在过热蒸汽区为向右上方延伸的下凹曲线。

等比熵线:在过热蒸汽区为向右上方延伸的下凹曲线，斜率大于等比容线。

过热蒸汽区:等干度线x=1的右侧区域为过热蒸汽区(不存在液态制冷剂)。

过冷液体区:等干度线x=0左侧区域为过冷液体区(不存在液态制冷剂)。

两相区:在等干度线x=0与x=1之间的区域为两相区，在两相区内制冷剂液体与制冷剂蒸汽共存。

制冷剂的压焓图在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp (图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

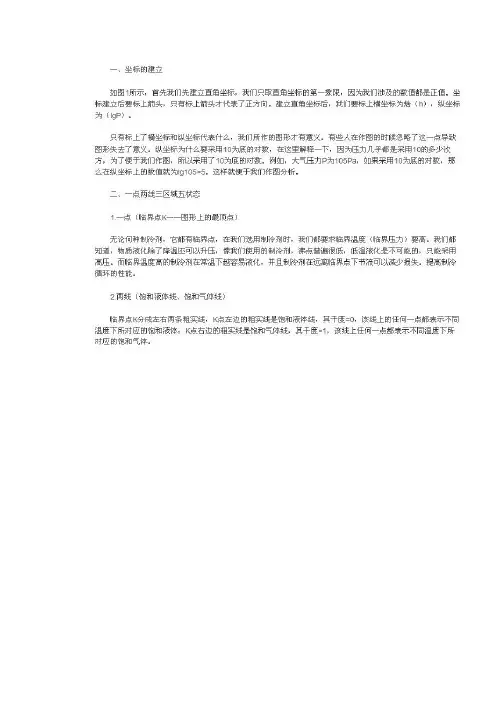

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓图中共有八种线条：等压线P、等焓线、饱和液体线等熵线等容线、干饱和蒸汽线、等干度线等温线（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

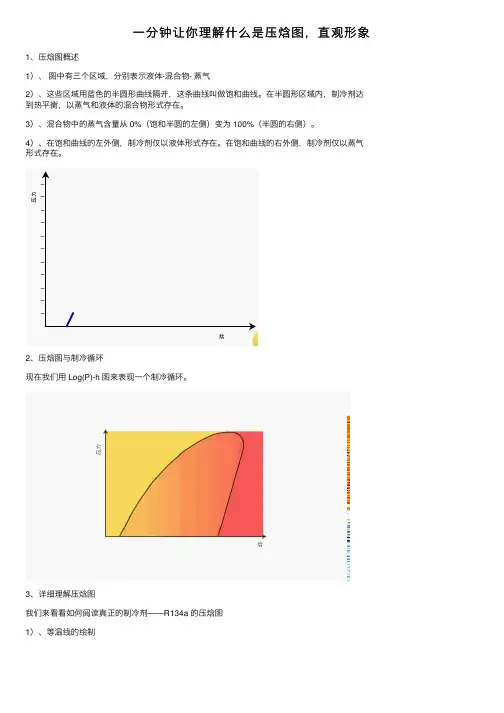

⼀分钟让你理解什么是压焓图，直观形象1、压焓图概述
1）、图中有三个区域，分别表⽰液体-混合物- 蒸⽓
2）、这些区域⽤蓝⾊的半圆形曲线隔开，这条曲线叫做饱和曲线。

在半圆形区域内，制冷剂达到热平衡，以蒸⽓和液体的混合物形式存在。

3）、混合物中的蒸⽓含量从 0%（饱和半圆的左侧）变为 100%（半圆的右侧）。

4）、在饱和曲线的左外侧，制冷剂仅以液体形式存在。

在饱和曲线的右外侧，制冷剂仅以蒸⽓形式存在。

2、压焓图与制冷循环
现在我们⽤ Log(P)-h 图来表现⼀个制冷循环。

3、详细理解压焓图
我们来看看如何阅读真正的制冷剂——R134a 的压焓图
1）、等温线的绘制
2）、等容线的绘制
3）、等熵线的绘制
4）、等湿线的绘制
5）、最后来看看完整的压焓图。

压焓图基本知识在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线（1）等压线：图上与横座标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

与等熵线比较，等比容线要平坦些。

制冷机中常用等比容线查取制冷压缩机吸气点的比容值。

（6）等干度线：从临界点K出发，把湿蒸气区各相同的干度点连接而成的线为等干度线。

它只存在与湿蒸气区。

上述六个状态参数（p、t、v、x、h、s）中，只要知道其中任意两个状态参数值，就可确定制冷剂的热力状态。

在lgp-h图上确定其状态点，可查取该点的其余四个状态参数。

压焓图详解压焓图，又被称为压力-焓图或电力-焓图，是一种研究物质的性质的重要工具，是热力学的主要工具之一。

它可以帮助我们研究物质在各种状态下的变化，并且可以定量地表示物质的性质。

压焓图是一个独特的二维图形，它可以表明一种物质在不同压力下的熵改变量和焓变量之间的关系。

压焓图利用压力与焓之间的关系，可以表示形成某种物体所必需的能量，以及产生物体时所释放的能量。

它也可以表明其他相关性质，比如物质的温度、密度、比热容等。

通常，在压焓图上，气体的温度以毫米和华氏度表示，压力以牛顿或磅力表示。

压焓图是分析物质性质的重要工具。

它可以帮助我们更好地了解某种物质在不同压力下的变化，也可以用来预测物质的属性，如温度、密度、比热容等。

此外，压焓图还可以用来理解物质的变形、溶解度和反应过程等，从而对物质进行更系统的研究。

压焓图有多种形式，其中最常用的形式是标准压焓图和常压压焓图。

标准压焓图是一种用水构成的压力-焓图，它可以用来表示水在标准压力下的压力-焓变化分布。

在标准压焓图中，水的压力是一个常量，而水的焓值会随着温度的变化而变化。

常压压焓图是一种在常压下进行的压力-焓图，它可以用来表示水的温度-焓变化分布。

在常压压焓图中，水的温度是一个常量，而水的焓值会随着压力的变化而变化。

压焓图是热学研究的重要工具，压焓图可以用来表示物质在不同初始状态之间的能量转换，以及物质的其他特性，如温度、密度、比热容等。

此外，压焓图还可以用来表示物质的变形、溶解度和反应过程等，以及物质的进化变化。

在现实应用中，压焓图有广泛的应用，比如用来研究物质结构、制造精细的加工工艺、进行蒸发和凝结等。

此外，它还可以用来研究物质的气相反应，比如室温下的苯乙烯固体-液态变化等。

压焓图还可以用于滤液及结晶作用的计算，用来控制锅炉操作。

总之，压焓图是一种重要的工具，它可以用来研究物质在不同压力下的变化，探索物质的特性，研究物质的构型，估算物质的变形、溶解度和反应过程等。

制冷原理与压焓图图文详解发布时间：2018-04-16 11:33℉与℃的换算F=9/5C+32，C=5/9(F-32)式中 F-华氏温度，C-摄氏温度。

显热：显热即指引起物质温度变化的热量；如果加热某种物质，使其温度升高，则加入的热量称为显热；同样地，如果冷却某种物质，使其温度降低，则释放的热量也称为显热；显热可以通过温度的变化测量出来。

潜热：使物质状态发生改变，而不改变温度的热量称为潜热。

这种物质“状态的改变”可以是固态和液态之间的转变，也可以是液态和气态之间的转变。

制冷是释放热量的过程。

制冷机组的重要组成部分有哪些：1)压缩机2)冷凝器3)膨胀阀4)蒸发器5)制冷剂压缩机有两大重要作用：1)使制冷剂在系统中循环；2)将低压的制冷剂蒸气压缩至较高的冷凝压力，以便于凝结成液体。

冷凝器提供了换热表面和贮存空间用于：1)将潜热和显热从高压制冷剂传递给冷却水；2)贮存足够的液体在冷凝器和膨胀阀之间形成液封阻隔蒸气。

膨胀阀的作用？膨胀阀是截流元件的一种。

来自冷凝器的高压液体流经膨胀阀后转变成低压的气/液体混合物。

蒸发器中提供换热表面，使低压制冷剂液体蒸发成制冷剂蒸气。

在液态向气态的转变过程中吸收潜热。

这些潜热来自被冷却的载冷剂（冷冻水）。

制冷剂是一种物质，它可以在一定的温度下蒸发，从液态转变成气态，同时吸收热量达到制冷目的。

通常要得到70 ~150 ℉冷冻水的话，蒸发温度通常在40 ~80 ℉。

该蒸发过程的压力一定要合理。

制冷剂必须根据实际的温度需要来选择。

饱和蒸气：蒸气和液体之间存在着相互的联系。

饱和点:指某种物质在指定压力下的沸腾温度。

饱和:某种物质在其饱和温度和压力下，处于饱和的气/液混合状态。

过热:指某种气态物质，其温度高于其饱和温度，高出饱和温度的值即是过热度。

过冷:指某种液体温度低于其饱和温度，低于饱和温度的值即是过冷度。

制冷循环示意图蒸气压缩高温、高压的制冷剂蒸气排入冷凝器。

当高温气体与冷的管壁接触时，它首先释放显热（过热）成为饱和气体。

压焓图解读在制冷工程中，最常用的热力图就是制冷剂的压焓图。

该图纵坐标是绝对压力的对数值lgp(图中所表示的数值是压力的绝对值)，横坐标是比焓值h。

1、临界点K和饱和曲线临界点K为两根粗实线的交点。

在该点，制冷剂的液态和气态差别消失。

K点左边的粗实线Ka为饱和液体线，在Ka线上任意一点的状态，均是相应压力的饱和液体；K点的右边粗实线Kb为饱和蒸气线，在Kb线上任意一点的状态均为饱和蒸气状态，或称干蒸气。

2、三个状态区Ka左侧——过冷液体区，该区域内的制冷剂温度低于同压力下的饱和温度；Kb右侧——过热蒸气区，该区域内的蒸气温度高于同压力下的饱和温度；Ka和Kb之间——湿蒸气区，即气液共存区。

该区内制冷剂处于饱和状态，压力和温度为一一对应关系。

在制冷机中，蒸发与冷凝过程主要在湿蒸气区进行，压缩过程则是在过热蒸气区内进行。

3、六组等参数线制冷剂的压-焓（LgP-E）图中共有八种线条：等压线P(LgP)，等焓线（Enthalpy），饱和液体线（Saturated Liquid），等熵线（Entropy），等容线（Volume），干饱和蒸汽线(Saturated Vapor)，等干度线(Quality)，等温线（Temperature)（1）等压线：图上与横坐标轴相平行的水平细实线均是等压线，同一水平线的压力均相等。

（2）等焓线：图上与横坐标轴垂直的细实线为等焓线，凡处在同一条等焓线上的工质，不论其状态如何焓值均相同。

（3）等温线：图上用点划线表示的为等温线。

等温线在不同的区域变化形状不同，在过冷区等温线几乎与横坐标轴垂直；在湿蒸气区却是与横坐标轴平行的水平线；在过热蒸气区为向右下方急剧弯曲的倾斜线。

（4）等熵线：图上自左向右上方弯曲的细实线为等熵线。

制冷剂的压缩过程沿等熵线进行，因此过热蒸气区的等熵线用得较多，在lgp-h图上等熵线以饱和蒸气线作为起点。

（5）等容线：图上自左向右稍向上弯曲的虚线为等比容线。

r22压焓图简介r22（又称为氟氯二碳化物）是一种常用于制冷和空调系统的氟氯烃。

它具有较高的热效率和压缩能力，被广泛应用于商业和工业领域。

压焓图是一种常用的工程图表，用于描述制冷剂在不同压力和温度下的相态和性质。

本文档将介绍r22的压焓图的绘制方法和分析。

压焓图的概念压焓图是以压力和焓为坐标轴的图表，用来描述制冷剂在不同状态下的性质。

压力是制冷剂的压力，而焓是制冷剂的比焓（单位质量的能量）。

通过观察压焓图，我们可以了解制冷剂在不同压力和温度下的相态和性质，如饱和蒸汽线、过冷区、过热区等。

r22压焓图的绘制方法要绘制r22的压焓图，我们需要以下数据：1.温度和对应的饱和蒸汽压力值；2.温度和对应的饱和液体压力值；3.温度和对应的过冷度。

根据这些数据，我们可以画出压力-温度图和压力-比焓图。

压力-温度图压力-温度图是在常规坐标轴中绘制的，横坐标是温度，纵坐标是压力。

我们需要先绘制饱和蒸汽线和饱和液体线。

饱和蒸汽线是制冷剂从液体到蒸汽相变的曲线。

在压力-温度图中，可以通过查阅r22的饱和蒸汽表得到各个温度下的饱和蒸汽压力值，将这些点连成曲线即可。

饱和液体线是制冷剂从蒸汽到液体相变的曲线。

同样地，我们可以通过查阅r22的饱和蒸汽表得到各个温度下的饱和液体压力值，将这些点连成曲线即可。

在压力-温度图中，我们还可以绘制出冷凝过程的等温线、等熵线等，以便更好地了解制冷剂的性质和工作过程。

压力-比焓图压力-比焓图是以压力和比焓为坐标轴的图表。

比焓是单位质量的能量，可以通过以下公式计算：h = cp * (T - T0)其中，h为比焓，cp为定压比热容，T为温度，T0为参考温度。

常见的r22比焓表中，相应的定压比热容和参考温度已给出。

我们需要先绘制饱和蒸汽线和饱和液体线，方法与压力-温度图类似。

然后，我们可以通过计算得到各个温度点处的比焓值，将这些点连成曲线即可。

在压力-比焓图中，我们还可以绘制出冷凝过程的等温线、等熵线等。
