第一章习题1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。
解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。
2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。
解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm。
3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。
若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。
而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。
4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1 .5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。

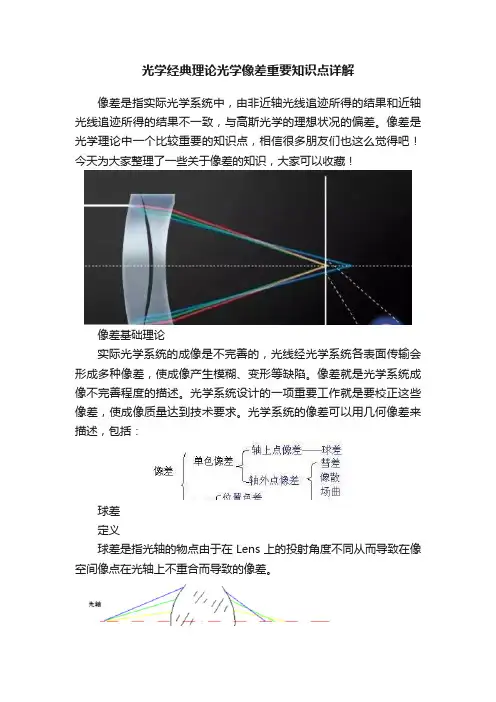

光学经典理论光学像差重要知识点详解像差是指实际光学系统中，由非近轴光线追迹所得的结果和近轴光线追迹所得的结果不一致，与高斯光学的理想状况的偏差。
像差是光学理论中一个比较重要的知识点，相信很多朋友们也这么觉得吧！今天为大家整理了一些关于像差的知识，大家可以收藏！像差基础理论实际光学系统的成像是不完善的，光线经光学系统各表面传输会形成多种像差，使成像产生模糊、变形等缺陷。
像差就是光学系统成像不完善程度的描述。
光学系统设计的一项重要工作就是要校正这些像差，使成像质量达到技术要求。
光学系统的像差可以用几何像差来描述，包括：球差定义球差是指光轴的物点由于在Lens上的投射角度不同从而导致在像空间像点在光轴上不重合而导致的像差。
在光学中，球面像差是发生在经过透镜折射或面镜反射的光线，接近中心与靠近边缘的光线不能将影像聚集在一个点上的现象。
这在望远镜和其他的光学仪器上都是一个缺点。
这是因为透镜和面镜必须满足所需的形状，否则不能聚焦在一个点上造成的。
球面像差与镜面直径的四次方成正比，与焦长的三次方成反比，所以他在低焦比的镜子，也就是所谓的“快镜”上就比较明显。
成因对使用球面镜的小望远镜，当焦比低于f/10时，来自远处的点光源（例如恒星）就不能聚集在一个点上。
特别是来自镜面边缘的光线比来自镜面中心的光线更不易聚焦，这造成影像因为球面像差的存在而不能很尖锐的成象。
所以焦比低于f/10的望远镜通常都使用非球面镜或加上修正镜。
一个点光源在负球面像差(上) 、无球面像差(中)、和正球面像差(下)的系统中的成像情形。
左面的影相是在焦点内成像，右边是在焦点外的成像。
来自球面镜的球面像差消球差曲面多用于高倍率显微镜的物镜。
一个消球差薄透镜由一个消球差球面和一个平面经组成，对于平行光。
消球差薄透镜等同一块平板玻璃，对于聚合光束，消球差薄透镜增加光束的聚合度，对于发散光束，消球差薄透镜增加光束的发散度。
球差的校正方法凹凸透镜补偿法和非球面校正球差。
一、n·sin I＇=nsinI。
sinI m=n＇/n。
发生全反射的条件：①光线从光密介质向光疏介质入射，②入射角大于临界角。
光程s=n l=ct（l是介质中传播的几何路程）完善成像条件：入射光为同心光束，出射光也为同心光束。
通过物点和光轴的截面称为子午面。
i=(l-r)*u/r i＇=n*i/n＇u＇=u+i-i＇l＇=r(1+i＇/u＇)n＇/l＇—n/l=（n＇—n）/r ，β=y＇/y=n l＇/n＇l，α=（n＇/n）*β2，γ=（n/n＇）/β，α*γ=βnuy=n＇u＇y＇，1/l+1/l＇=2/r ，l i+1=l i＇—d i二、每个物点对应于唯一的一个像点，称作“共轭”。
物方主平面和像方主平面是一对共轭面。
牛顿公式（以焦点为坐标原点）：xx＇=ff′，β=—f/x=—x＇/f＇高斯公式（以主点为坐标原点）：f＇/l＇+f/l=1 ，β=—f l＇/f＇l物像空间介质相同时，f＇=—f ，有1/l＇—1/l=1/f＇，β=l＇/l多光组系统：l i=l i-1＇—d i-1，x i=x i-1—△i-1，△i=d i—f i＇+f i+1理想光学系统两焦距之间关系f＇/f=—n＇/n理想光学系统的放大率α=—x＇/x=（—f＇/f）*β2=（n＇/n）*β 2 ，γ=（n＇/n）/β理想光学系统的组合焦距f＇=—（f1＇f2＇）/△，f=（f1f2）/△。
△为第一个系统的像方焦点到第二个系统物方焦点的距离。
通常用Φ表示像方焦距的倒数，Φ=1/f＇，称为光焦度。
三、平面镜的旋转特性：平面镜转动α，反射光线转动θ，θ=2α。
y=f＇tan2θ≈2f＇θ，tanθ≈θ=x/a→y=（2f＇/a）*x=K*x双平面镜成像：出射光线和入射光线夹角β=2α，α为双平面镜夹角。
平行平板近轴区内的轴向位移为△l＇=d（1-1/l）.平行平板不改变光线方向，平行平板不会使物体放大或缩小，对光束既不发散也不会聚，表明它是一个无焦元件，在光学系统中对光焦度无贡献，物体经平板成正立像，物像始终位于平板的同侧，且虚实相反。
工程光学课件总结班级:姓名:学号:目录第一章几何光学基本原理 (1)第一节光学发展历史 (1)第二节光线和光波 (1)第三节几何光学基本定律 (3)第四节光学系统的物象概念 (6)第二章共轴球面光学系统 (7)第一节符号规则 (7)第二节物体经过单个折射球面的成像 (8)第三节近轴区域的物像放大率 (10)第四节共轴球面系统成像 (12)第二章理想光学系统 (14)第一节理想光学系统的共线理论 (14)第二节无限远轴上物点与其对应像点F’---像方焦点 (14)第三节理想光学系统的物像关系 1, 作图法求像 (17)第四节理想光学系统的多光组成像 (22)第五节实际光学系统的基点和基面 (25)第六节习题 (27)第四章平面系统 (27)第一节平面镜 (27)第二节反射棱镜 (28)第三节平行平面板 (29)第四节习题 (30)第五章光学系统的光束限制 (31)第一节概述 (31)第二节孔径光栅 (33)第三节视场光栅 (34)第四节景深 (35)第五节习题 (35)第八章典型光学系统 (36)第一节眼睛的光学成像特性 (36)第二节放大镜 (39)第三节显微镜系统 (41)第四节望远镜系统 (45)第五节目镜 (46)第六节摄影系统 (48)第七节投影系统 (49)第八节光学系统外形尺寸计算 (50)第九节光学测微原理 (53)第一章几何光学基本原理光和人类的生产活动和生活有着十分密切的关系, 光学是人类最古老的科学之一。
对光的每一种描述都只是光的真实情况的一种近似。
研究光的科学被称为“光学”（optics）, 可以分为三个分支:几何光学物理光学量子光学第一节光学发展历史1，公元前300年, 欧几里得论述了光的直线传播和反射定律。
2，公元前130年, 托勒密列出了几种介质的入射角和反射角。
3，1100年, 阿拉伯人发明了玻璃透镜。
4，13世纪, 眼镜开始流行。
5，1595年, 荷兰著名磨镜师姜森发明了第一个简陋的显微镜。

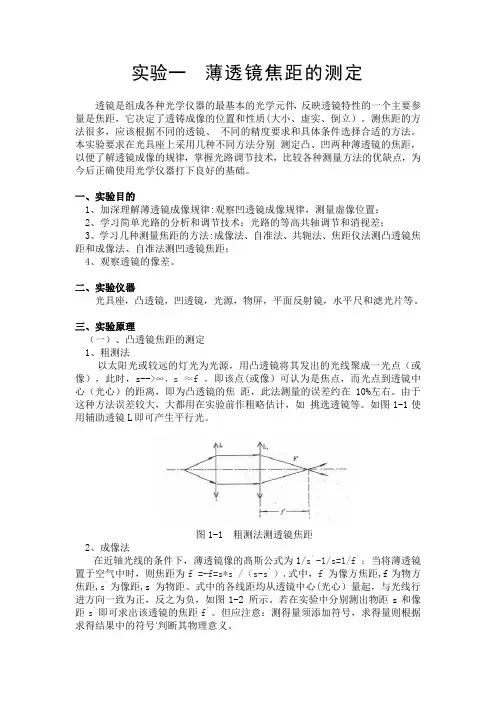

工程光学第二章理想光学系统1、一个折射率为1.52的双凸薄透镜，其中一个折射面的曲率半径是另一个折射面的2倍，且其焦距为5cm，则这两个折射面的曲率半径分别是〔7.8〕cm和〔-3.9〕cm。
2、一个薄透镜折射率为1.5，光焦度500D。
将它浸入某液体，光焦度变成-1.00D，则此液体的折射率为〔1.502〕。
3、反远距型光组由〔一个负透镜和一个正透镜〕组成，其特点是〔工作距大于组合焦距〕。
4、远摄型光组由一个〔正透镜〕和一个〔负透镜〕组成，其主要特点是〔焦距大于筒长〕，因此该组合系统常用在〔长焦距镜头〕的设计中。
第三章平面与平面系统1、反射棱镜在光学系统中的主要作用有〔折叠光路〕、〔转折光路〕和转像、倒像等，在光路中可等效为平行平板加〔平面反射镜〕。
2、某种波长的光入射到顶角为60°的折射棱镜，测得最小偏向角为42°15′，则该种玻璃对于入射波长的折射率为〔1.557〕。
3、唯一能完善成像的光学元器件是〔平面反射镜〕，利用其旋转特性可制作光学杠杆进行放大测量；利用双光楔也可以实现〔微小角度和微小位移〕的测量，主要有〔双光楔旋转测微〕和〔双光楔移动测微〕两种形式。
4、用于制作光学元件的光学材料包括光学玻璃，〔光学晶体〕和〔光学塑料〕三类。
选用光学玻璃时的两个重要参数是〔折射率〕和〔阿贝常数〕。
5、一个右手坐标的虚物，经一个直角屋脊棱镜反射后，成〔右手〕坐标的〔虚〕像。
第四章光学系统中的光束限制1、限制轴上物点成像光束宽度的光阑是〔孔径光阑〕，而〔渐晕光阑〕在其基础上进一步限制轴外物点的成像光束宽度。
2、为减少测量误差，测量仪器一般采用〔物方远心〕光路。
3、测量显微镜的孔径光阑放置在〔物镜后焦平面上〕，视场光阑放置在〔一次实像面处〕，如果用1/2″的CCD接收图像并用14″的监视器观察图像，要求系统放大倍率为140倍，则显微镜的放大倍率是〔5倍〕。
第五章光线的光路计算及像差理论1、实际像与〔理想像〕之间的差异称为像差，包括单色像差和色差两大类。
第一章习题1、已知真空中的光速c＝3 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。
解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。
2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。
解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：所以x=300mm即屏到针孔的初始距离为300mm。
3、一厚度为200mm的平行平板玻璃（设n=1.5），下面放一直径为1mm的金属片。
若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。
而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。
4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。
解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1 .5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。
