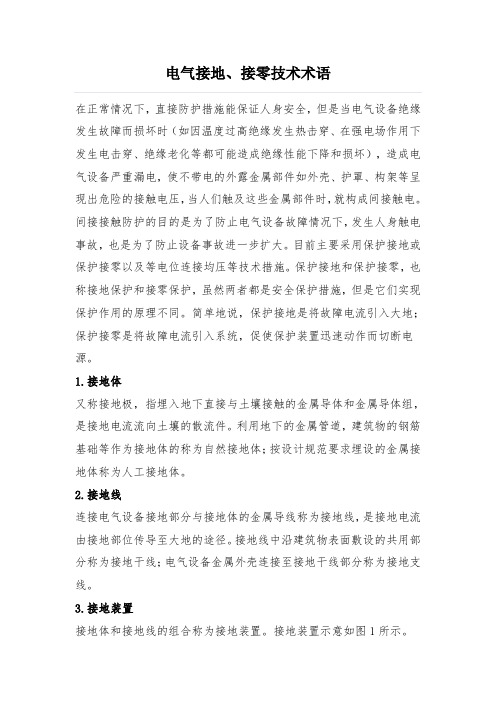

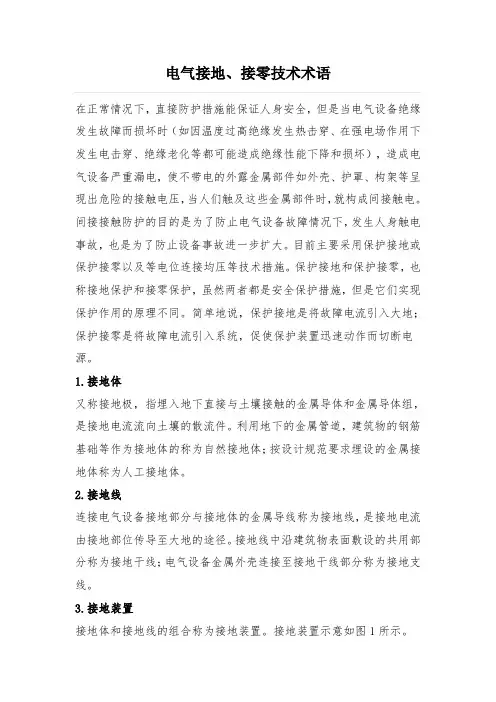

电气接地、接零技术术语在正常情况下，直接防护措施能保证人身安全，但是当电气设备绝缘发生故障而损坏时（如因温度过高绝缘发生热击穿、在强电场作用下发生电击穿、绝缘老化等都可能造成绝缘性能下降和损坏），造成电气设备严重漏电，使不带电的外露金属部件如外壳、护罩、构架等呈现出危险的接触电压，当人们触及这些金属部件时，就构成间接触电。
间接接触防护的目的是为了防止电气设备故障情况下，发生人身触电事故，也是为了防止设备事故进一步扩大。
目前主要采用保护接地或保护接零以及等电位连接均压等技术措施。
保护接地和保护接零，也称接地保护和接零保护，虽然两者都是安全保护措施，但是它们实现保护作用的原理不同。
简单地说，保护接地是将故障电流引入大地；保护接零是将故障电流引入系统，促使保护装置迅速动作而切断电源。
1.接地体又称接地极，指埋入地下直接与土壤接触的金属导体和金属导体组，是接地电流流向土壤的散流件。
利用地下的金属管道，建筑物的钢筋基础等作为接地体的称为自然接地体；按设计规范要求埋设的金属接地体称为人工接地体。
2.接地线连接电气设备接地部分与接地体的金属导线称为接地线，是接地电流由接地部位传导至大地的途径。
接地线中沿建筑物表面敷设的共用部分称为接地干线；电气设备金属外壳连接至接地干线部分称为接地支线。
3.接地装置接地体和接地线的组合称为接地装置。
接地装置示意如图1所示。
图 1 接地装置示意1—接地体；2—接地引下线；3—接地干线；4—接地分支线；5—被保护电气设备4.流散电阻和接地电阻接地体的对地电压与经接地体流入地中的接地电流之比称为流散电阻即Re=Ue / Ie式中 Re———流散电阻，Ω；Ue———接地体的对地电压，V；Ie———接地电流，A。
严格来说，流散电阻与接地电阻是有区别的，接地电阻等于电气装置接地部分的对地电压与接地电流之比，亦即接地电阻等于流散电阻加上接地导线本身的电阻，不过，因为接地导线本身的电阻很小，可忽略不计，所以一般认为接地电阻等于流散电阻。
保护接地与保护接零(五).txt如果青春的时光在闲散中度过，那么回忆岁月将是一场凄凉的悲剧。
杂草多的地方庄稼少，空话多的地方智慧少。
即使路上没有花朵，我仍可以欣赏荒芜。
本文由wyujing2010贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
保护接地和保护接零（保护接地和保护接零（一）●接地概念接地定义：出于不同的目的，◆接地定义：出于不同的目的，将电气装置中某一部位经接地线和接地大地作良好的电气连接。
体与大地作良好的电气连接。
工作接地：指为运行需要而将电力系统或设备的某一点接地。
◆工作接地：指为运行需要而将电力系统或设备的某一点接地。
变压器中性点直接接地或经销弧线圈接地；如：变压器中性点直接接地或经销弧线圈接地；避雷针直接接地。
接接地。
保护接地：指为防止人身触电事故而将电气设备的某一点接地。
◆保护接地：指为防止人身触电事故而将电气设备的某一点接地。
电气设备金属外壳接地；互感器二次线圈接地。
如：电气设备金属外壳接地；互感器二次线圈接地。
●接地方式◆中性点不接地系统—适用于3～60kV系统中；中性点不接地系统—适用于3 60kV系统中系统中；中性点经销弧线圈接地系统—适用于3 60系统系统，◆中性点经销弧线圈接地系统—适用于3～60系统，可避免电弧过电压产生；压产生；中性点直接接地系统—适用于110kV以上 380V以下低压系统以上，以下低压系统。
◆中性点直接接地系统—适用于110kV以上，380V以下低压系统。
说明（见教材）说明（见教材）保护接地和保护接零的几个名词（保护接地和保护接零的几个名词（二）中性线N 相线保护线PE 保护零线PEN 线合二为一）（N线与PE线合二为一◆中性线：引自电源中性点的导线。
中性线：引自电源中性点的导线。
◆保护线PE：以防止触电为目的的而用来与设备或线路的金属部件等电气连接的导线或导体。
接的导线或导体。
共为一体，◆保护零线PEN：零线N和保护线PE共为一体，同时具有零线和保护线两种功能的导线。
保护接地和保护接零以及重复接地与工作接释义和区别一、释义1、什么叫接地?在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。
2、什么叫接零?将电气设备和用电装置的金属外壳与系统零线相接叫做接零.3、为何要接地和接零?接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地;二是为了人身和设备安全，如保护性接地和接零。
虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。
4、什么是保护接地?保护接地就是把电气设备的外壳、框架等用接地装置与大地可靠地连接，它适用于电源中性点不接地的低压系统中。
如果电气设备的绝缘损坏使金属导体碰壳，由于接地装置的接地电阻很小，则外壳对地电压大大降低。
当人体与外壳接触时，则外壳与大地之间形成两条并联支路，电气设备的接地电阻愈小，则通过人体的电流也愈小，所以可以防止触电。
5、什么是保护接零?保护接零就是在电源中性点接地的低压系统中，把电气设备的金属外壳、框架与中性线或接中干线(三相三线制电路中所敷设的接中干线)相连接。
如果电气设备的绝缘损坏而碰壳，构成“相一中”线短路回路，由于中性线的电阻很小，所以短路电流很大。
很大的短路电流将使电路中保护开关动作或使电路中保护熔丝断开，切断了电源，这时外壳不带电，便没有触电的可能。
6、什么叫重复接地?运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。
为此，零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引人建筑或大型建筑物处，也要进行接地(距接地点不超过50m 者除外):或在屋内将零线与配电屏、控制屏的接地装置相连接这种接地叫做重复接地。
7、什么是工作接地?工作接地就是将变压器的中性点接地。
其主要作用是系统电位稳定性，即减轻低压系统由于单相接地、高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。
其次，由于接地配电网中单相接地故障电流可达到几安至几十安，故障比较容易被检测，故障点也比较容易确定。
2023年电气设备的接地与接零接地与接零是电气设备安装和运行中非常重要的环节。
它们的正确使用对于电气设备的正常工作和人身安全都至关重要。
本文将详细介绍2023年电气设备的接地与接零的相关概念、原理、方法以及未来发展趋势。
一、概念和原理1. 接地：接地是指将电气设备的金属外壳或者其他导电部分与大地或者其他地点（如接地极、接地电阻等）相连接的一种方法。
接地能够有效排除设备中的静电、雷击和故障电流，减少人身触电的危险。
2. 接零：接零是指将电气设备的零线与接地线连接在一起的一种方法。
接零主要用于保护电气设备和人身安全，避免因为线路中的零线故障导致的电气设备损坏或触电事故。
在电力系统中，接地和接零是非常重要的环节。
它们能够提供电路中的可靠回路，并能将电气设备与大地更好地连接起来，确保设备的安全运行。
二、接地方法接地一般可以采用以下几种方法：1. 直接接地法：即将电气设备的金属外壳直接与接地极或接地电阻相连接。
这种方法适用于小型电气设备，如灯具、插座等。
2. 金属管接地法：将电气设备的金属外壳与金属管相连接，再将金属管与接地极或接地电阻相连接。
这种方法适用于一些较大的电气设备，如变压器、断路器等。
3. 多点接地法：将电气设备的不同金属外壳分别与接地极或接地电阻相连接。
这种方法适用于一些复杂的电气设备，如发电机、变频器等。
接零一般可以采用以下几种方法：1. 单一接地法：即将电气设备的零线与接地线相连接，形成一个完整的回路。
这种方法适用于一些小型电气设备，如家用电器、办公设备等。
2. 多点接地法：将电气设备的不同零线分别与接地线相连接，形成多个回路。
这种方法适用于一些大型电气设备，如工业设备、电力设备等。
三、未来发展趋势随着科学技术的发展和人们对电气设备安全性要求的不断提高，接地与接零在未来也将迎来新的发展趋势。
以下是一些可能的发展方向：1. 智能化技术的应用：未来电气设备可能会采用更智能化的接地与接零系统，能够自动监测设备接地情况，并及时报警或修复故障。
保护接地和保护接零的区别及保护接地、工作接地、保护接零、重复接地的解释大全以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。
1、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。
在一般情况下这个电流是不大的。
但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。
保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。
电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。
由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。
保护接地应用于中性点不接地的配电系统中。
2、保护接零2.1. 保护接零的概念为了防止电气设备因绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与供电变压器的中性点相连接者称为保护接零。
保护接零（又称接零保护）也就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。
图6-7-15是采用保护接零情况下故障电流的示意图。
当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。
保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。
在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。
如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的额定电流较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在２７.５Ａ接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ｕd，其值为：Ｕd=２7.５×４=１1０V显然，这是很危险的。

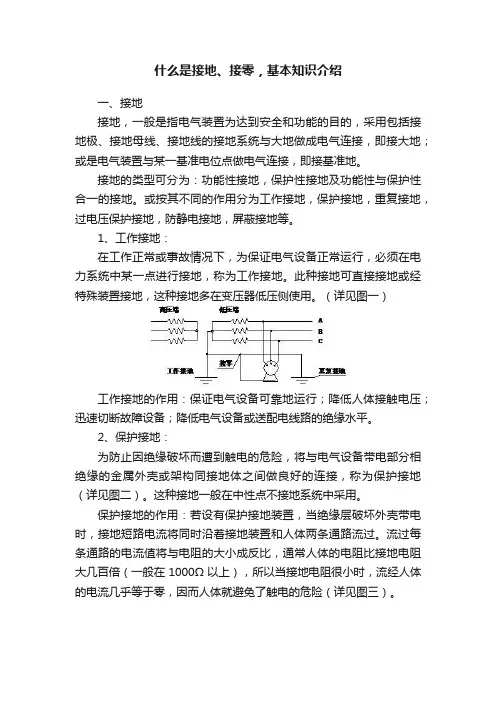

什么是接地、接零，基本知识介绍一、接地接地，一般是指电气装置为达到安全和功能的目的，采用包括接地极、接地母线、接地线的接地系统与大地做成电气连接，即接大地；或是电气装置与某一基准电位点做电气连接，即接基准地。
接地的类型可分为：功能性接地，保护性接地及功能性与保护性合一的接地。
或按其不同的作用分为工作接地，保护接地，重复接地，过电压保护接地，防静电接地，屏蔽接地等。
1、工作接地：在工作正常或事故情况下，为保证电气设备正常运行，必须在电力系统中某一点进行接地，称为工作接地。
此种接地可直接接地或经特殊装置接地，这种接地多在变压器低压侧使用。
（详见图一）工作接地的作用：保证电气设备可靠地运行；降低人体接触电压；迅速切断故障设备；降低电气设备或送配电线路的绝缘水平。
2、保护接地：为防止因绝缘破坏而遭到触电的危险，将与电气设备带电部分相绝缘的金属外壳或架构同接地体之间做良好的连接，称为保护接地（详见图二）。
这种接地一般在中性点不接地系统中采用。
保护接地的作用：若设有保护接地装置，当绝缘层破坏外壳带电时，接地短路电流将同时沿着接地装置和人体两条通路流过。
流过每条通路的电流值将与电阻的大小成反比，通常人体的电阻比接地电阻大几百倍（一般在1000Ω以上），所以当接地电阻很小时，流经人体的电流几乎等于零，因而人体就避免了触电的危险（详见图三）。
3、重复接地：将零线上的一点或多点与地再次做金属连接，称为重复接地（见图一）。
重复接地作用：当系统中发生碰壳或接地短路时，可以降低零线对地的电压，当零线发生断线时，可以使故障程度减轻。
4、过电压保护接地：过电压保护装置或设备的金属结构为消除过电压危险影响而做的接地，称为过电压保护接地。
过电压保护接地的作用：对直击雷、避雷装置（包括过电压保护装置在内）能促使雷云正电荷和地面感应负电荷中和，以防雷击；对静电感应雷，感应产生的静电荷能迅速被导入地中，以防止静电感过电压，对电磁感应雷，防止感应出非常高的电势，以免产生火花放电而造成燃烧爆炸的危险。
接地与接零触电的原因可能是人体直接接触带电体，也可能是人体触及漏电设备所造成的，大多数事故发生的原因是后者。
为确保人身安全，防止这类触电事故的发生，必须采取一定的防范措施。
接地的主要作用是保证人身和设备的安全。
根据接地的目的和工作原理，可分为工作接地、保护接地、保护接零、重复接地。
此外，还有电压接地、静电接地、隔离接地（屏蔽接地）和共同接地等。
1．保护接地这里的“地”是指电气上的“地”（电位近似为零）。
在中性点不接地的低压（1 kV以下）供电系统中，将电气设备的金属外壳或构架与接地体良好地连接，这种保护方式称为保护接地。
通常接地体是钢管或角铁，接地电阻不允许超过 4Ω。
当人体触及漏电设备的外壳时，漏电流自外壳经接地电阻R PE与人体电阻Rp的并联分流后流入大地，因Rp>>R PE，所以流经人体的电流非常小。
接地电阻越小，流经人体的电流越小，越安全。
2．保护接零在中性点已接地的三相四线制供电系统中，把电气设备的金属外壳或构架与电网中性线（零线）相连接，这种保护方式称为保护接零。
当电气设备电线一相发生漏电时，该相就通过金属外壳与接零线形成单相短路，此短路电流足以使线路上的保护装置迅速动作，切断故障设备的电源，消除了人体触及外壳时的触电危险。
实施保护接零时，应注意以下几点。
①中性点未接地的供电系统，绝不允许采用接零保护。
因为此时接零不但不起任何保护作用，在电器发生漏电时，反而会使所有接在中性线上的电气设备的金属外壳带电，导致触电。
②单相电器的接零线不允许加接开关、断路器等。
否则，若中性线断开或熔断器的熔丝熔断，即使不漏电的设备，其外壳也将存在相电压，造成触电危险。
确实需要在中性线上接熔断器或开关，则可用作工作零线，但绝不允许再用于保护接零，保护线必须在电网的零干线上直接引向电器的接零端。
③在同一供电系统中，不允许设备接地和接零并存。
因为此时若接地设备产生漏电，而漏电流不足以切断电源，就会使电网中性线的电位升高，而接零电器的外壳与中性线等电位，人若触及接零电气设备的外壳，就会触电。

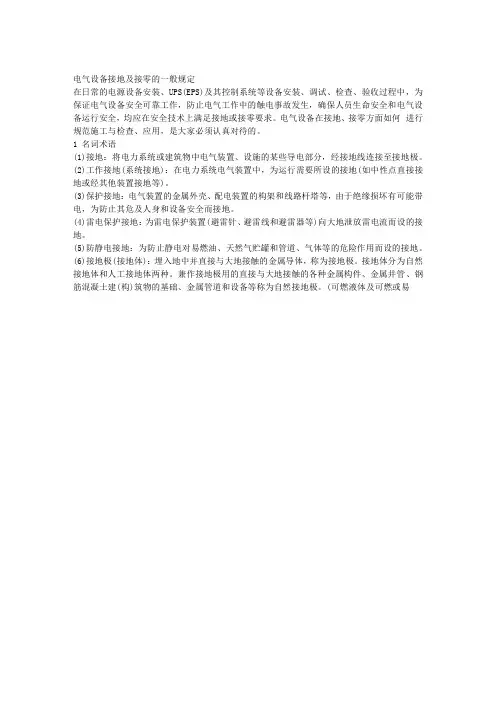

电气设备接地及接零的一般规定
在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。
电气设备在接地、接零方面如何进行规范施工与检查、应用，是大家必须认真对待的。
1 名词术语
(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。
(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备安全而接地。
(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。
(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。
接地体分为自然接地体和人工接地体两种。
兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。
(可燃液体及可燃或易。

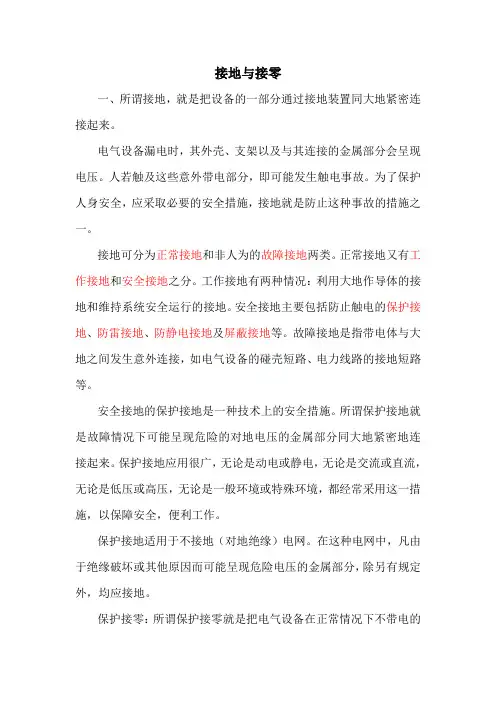

接地与接零一、所谓接地，就是把设备的一部分通过接地装置同大地紧密连接起来。
电气设备漏电时，其外壳、支架以及与其连接的金属部分会呈现电压。
人若触及这些意外带电部分，即可能发生触电事故。
为了保护人身安全，应采取必要的安全措施，接地就是防止这种事故的措施之一。
接地可分为正常接地和非人为的故障接地两类。
正常接地又有工作接地和安全接地之分。
工作接地有两种情况：利用大地作导体的接地和维持系统安全运行的接地。
安全接地主要包括防止触电的保护接地、防雷接地、防静电接地及屏蔽接地等。
故障接地是指带电体与大地之间发生意外连接，如电气设备的碰壳短路、电力线路的接地短路等。
安全接地的保护接地是一种技术上的安全措施。
所谓保护接地就是故障情况下可能呈现危险的对地电压的金属部分同大地紧密地连接起来。
保护接地应用很广，无论是动电或静电，无论是交流或直流，无论是低压或高压，无论是一般环境或特殊环境，都经常采用这一措施，以保障安全，便利工作。
保护接地适用于不接地（对地绝缘）电网。
在这种电网中，凡由于绝缘破坏或其他原因而可能呈现危险电压的金属部分，除另有规定外，均应接地。
保护接零：所谓保护接零就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密连接起来。
保护接零是在中性点直接接地，电压为380V/220V的三相四线制配电系统中，经常采用的防止意外带电体上事故的安全措施。
由于保护接零的基本原理，在于设备发生漏电进能够迅速切断电源，因此对零线有以下的要求：⑴线路阻抗不宜过大，以保证发生漏电时有足够的单相短路电流，迫使线路上的保护装置迅速动作。
⑵零线截面不得小于相应线截面的二分之一。
⑶不允许在有保护作用的零线上装设单极开关和熔断器。
接地与接零
一、接地
所谓接地，就是将电气设备的某一可导电部分与大地之间用导体作电气连接。
简单的说，电气设备的任何部分与大地土壤间作良好的电气连接，称为接地。
（1）工作接地：在正常或故障情况下，为了保证电气设备能安全工作，必须把电力系统（电网上）某一点通常为变压器的中性点接地，称为工作接地。
此种接地可直接接地或经电阻接地、经电抗接地、经消弧线圈接地。
（2）保护接地：在正常情况下把不带电，而在故障情况下可能呈现危险的对地电压的金属外壳和机械设备的金属构件，用导线和接地体连接起来，称为保护接地。
保护接地的接地电阻一般不大于4欧姆。
（3）重复接地：在中性点直接接地的系统中，除在中性点直接接地以外，为了保证接地的作用和效果，还须在中性线上的一处或多处再作接地，称为重复接地。
重复接地的电阻应小于10欧姆。
（4）防雷接地：防雷装置接地，称为防雷接地。
二、接零
电气设备与零线连接，称为接零。
接零就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密连接，有效地起到保护人身和设备安全的作用。
接零又可分为：
（1）工作接零：电气设备因运行需要而与工作零线连接，称为工作接零。
（2）保护接零：电气设备正常情况不带电的金属外壳和机械设备的金属构架与保护零线连接，称为保护接零。
城防、人防、隧道等潮湿或条件特别恶劣的施工现场电气设备必须采用保护接零。
变电所防雷接地线应与工作接地线相连接
接地保护（TT系统）
三相四线接零保护（TN-C系统）
三相五线接零保护（TN-S系统）。
电气设备的接地与接零是保障电气设备安全运行的重要环节。
在电气设备中，接地主要是为了保护人身安全，而接零则是为了保护设备本身的安全运行。
本文将详细介绍电气设备的接地和接零的概念、作用、标准和方法。
一、接地与接零的概念接地是指将电气设备与地方或地线相连的过程，实现设备的安全接地。
接地能有效地排除电设备上的静电和漏电，使人体和设备免受电击的危害。
接地还能提高设备的抗干扰能力，减少噪声干扰和电磁辐射的发生。
接零是指将电气设备的零线与地线相连的过程，形成设备的接零系统。
接零能够保证电气设备电路中的零线电势与地势相等，避免电气设备产生漏电、电弧等危险。
二、接地与接零的作用1. 保护人身安全：接地能将设备上的漏电流安全导入地线，防止漏电直接经过人体，减少电击事故的发生。
2. 保护设备安全：接零能够及时排除电气设备中的漏电，避免设备本身的损坏和火灾的发生。
同时，接零还能提高设备的抗干扰能力，确保设备的正常运行。
3. 减少电磁辐射：接地和接零能够有效地减少设备的电磁辐射，减少对周围环境和其他设备的干扰。
4. 防止静电积聚：接地能够快速地排除设备上的静电，避免静电积聚引发的火灾和爆炸风险。
三、接地与接零的标准电气设备的接地和接零需要符合相应的国家标准。
我国现行的标准是《电气装置的接地设计规范》（GB 50177-2018）和《电气装置的接零与零线的连接设计规范》（GB 50178-2018）。
1. GB 50177-2018《电气装置的接地设计规范》该标准规定了电气设备的接地设计中的基本要求和技术规范。
主要包括接地装置的选型、设计与施工要求，接地电阻的测试方法和要求等。
该标准的制定是为了保证电气设备的接地安全，防止漏电和电击事故的发生。
2. GB 50178-2018《电气装置的接零与零线的连接设计规范》该标准规定了电气设备的接零与零线的连接设计中的要求和技术规范。
主要包括接零点的设置要求、零线的选择要求、接零电阻的测试方法和要求等。
接地、接零
一、什么是接地、接零
接地是指设备的某部分与大地的良好的金属连接，目的是保护人和设备的安全。
接地装置包接地线和接地体，连接设备接地部分与接地体的导线称接地线，埋入地下的金属体称接地体。
接零是指设备的某部分直接与零线相连接。
零线就是与变电或发电机直接接地的中性点连接的中性线。
电气设备的接地和接零可分工作接地、保护接地、重复接地和保护接零。
（图一）为工作接地、重复接地、保护接地和接零的情况。
应该强调指出：在同一电
电器设备电路中有接地要求，一般要采用专用的接地线，以示区别于其他导线。
接地装置由接地体和接地线两部分组成，其有关要求见（表一）、（表二）、（表三）。
2
三、接地的方法
低压电器设备一般都应有接地线与电网地线连接。
高压电器设备在使用中应可靠接地，因此在安装高压电器设备时应加接保护接地和重复接地。
埋设接地线的方法如下：
（1）接地工作应按（图二）进行。
（3）检查测量大地和接地线端之间的电阻，阻值不应大于4Ω，如果接地电阻大于4Ω，可用增加接地棒的方法降低接地电阻。
如（图三）所示。
接地与接零的技术要求在电气领域中，接地和接零是非常常见的技术要求。
虽然这两个概念听起来很相似，但它们在操作和实践中却有着很不同的意义和要求。
本文将介绍接地和接零的概念、作用、技术要求以及如何正确使用。
接地和接零的概念与作用接地（Grounding），指将电气设备的外壳或电路与地之间通过导体连接形成的低阻路径的技术。
接地主要是保护人身安全，以及保护设备不被雷击、过电压和瞬态电压损坏。
当电气设备发生故障时，通过接地可以使电流迅速流入大地而不殃及人身。
接零（Bonding），指通过导体将电气设备各部分（设备壳体、弱电线路、强电线路等）之间电势等量沟通的一种技术。
接零主要是保护人身安全，以及保证设备运行时各个部分之间不会产生电势差，防止设备产生故障。
以上两种技术是电气设备中非常重要的安全保障措施。
如果没有适当的接地和接零，电气设备很容易出现电击事故和故障。
接地和接零的技术要求接地的技术要求1. 接地电阻不得大于规定值接地电阻是指对于外露设备或设备的金属外壳，将其与地面用导电材料进行连接，由此产生的接地电阻。
接地电阻不仅影响接地保护的可靠性，而且会导致接地电势升高而伤害设备和人身。
针对不同的设备和领域，规定了相应的接地电阻限值。
如低压电力设备的接地电阻限值应小于4欧姆，防雷用接地电阻小于10欧姆。
2. 接地线的要求接地线必须有足够的机械强度、导电性良好和抗腐蚀能力强。
它应该符合国家相关标准和设备制造商的技术要求。
3. 接地电缆的要求接地电缆必须具备耐腐蚀、电气性能好、线径适当、提高密度适合，且质量可靠。
一些特殊的设备，如防雷接地线和接地措施，需要使用专用的接地电缆。
4. 接地极的要求接地极是指接地电极，是将接地电缆或接地线连接到大地上的设备。
接地极的要求包括其长度、组成、安装深度等。
一般来讲，接地极长度不小于1.5米，安装深度不小于0.6米。
接零的技术要求1. 接零系统的绝缘电阻接零系统的绝缘电阻是指在标准温度和湿度下，将不包括任何组件的接零系统两端之间加上一个标准电压（如500V或1000V）所测得的电阻。
建筑施工临时用电的接地与接零姓名：XXX部门：XXX日期：XXX建筑施工临时用电的接地与接零施工现场的电气设备，尤其是各种用电设备由于绝缘老化或机械损伤等因素造成设备的金属外壳带电(称为漏电)，此时如有人触及，会发生触电或电击事故。
这种人体与故障情况下变为带电的外露导电部分的接触称为间接接触。
在施工现场，由于现场环境、条件的影响，间接触电现象往往比直接触电现象更普遍，危害也更大。
所以。
除了应采取防止直接接触电的安全措施以外，还必须采取防止间接触电的安全技术措施。
1.电气设备的接地所谓接地，就是将电气设备的某一可导电部分与大地之间用导体作电气联接。
电气联接是指导体与导体之间电阻为零的联接；实际上，用金属等导体将两个或两个以上的导体联接起来即可称为电气联接，简言之，设备与大地作金属性联接称为接地。
接地主要有四种：即工作接地、保护接地、重复接地、防雷接地。
现简述如下：(1)工作接地。
在电力系统中，因运行需要的接地(如三相供电系统中，电源中心点的接地)称为工作接地。
在工作接地的情况下，大地被用作为一根导线，而且能够稳定设备导电部分的对地电压。
(2)保护接地。
在电力系统中，因漏电保护需要，将电气设备正常情况下不带电的金属外壳和机械设备的金属构件（架）接地，称为保护接地。
(3)重复接地。
在中性点直接接地的电力系统中，为了保证接地的作用和效果，除在中心点处直接接地外，在中性线上的一处或多处再作接地，称为重复接地。
第 2 页共 4 页(4)防雷接地。
防雷装置(避雷针、避雷器、避雷线等）的接地，称为防雷接地。
防雷接地的设置主要是用作雷击防雷装置时，将雷电流导人大地。
2.接零工作接零。
工作接零是指电气设备因运行需要而与工作零线连接。
施工现场额定工作电压为220v的单项用电设备（包括照明装置)的一极与工作零线连接，属于工作接零。
单相用电设备运行时，其工作接零线上有正常工作电流。
保护接零。
保护接零是指电气设备正常情况不带电的导体部分与保护零线连接。
接地与接零的基本概念一、电气上的“地”当外壳接地的电气设备发生碰壳短路或带电的相线断线触及地面时，电流就从电气设备的接地体或相线触地点向大地作球形流散，使其附近的地表面和土壤中各点之间出现不同的电压，距触地点越近的地方电压降越高。
距触地点越远的地方电压降越低。
这是因为靠近触地点的土层对接地电流具有较小的截面，呈较大的电阻，产生较大的电压降；距触地点越远的土层，导电截面越大，对电流阻力越小，电压降也越小。
距触地点20m 以外，几乎没有电压降，即电位已降至为零。
我们通常所说的电气上的“地”，就是指距触地点20m以外的地。
1、接地用金属导线将电气设备需要接地的部分，与埋入地中（直接接触大地）的金属导体可靠地连接起来称为接地。
2、地线连接电气设备金属外壳与接地体的导体线称为地线。
3、零线与变压器或发电机直接接地的中性点相连接的导线称为零线。
4、接地电流当发生接地短路或碰壳短路时，经接地短路点流入地内的电流，称为接地电流。
5、接地电阻人工或自然接地体的对地电阻与接地线电阻的总和，称为接地装置的接地电阻。
二、三个电压1、对地电压电气设备发生碰壳短路时，接地短路电流通过接地装置流入大地。
此时，电气设备的接地部分（如接地外壳、接地线和接地体等）与大“地”间的电位差，称为对地电压。
2、接触电压在接地短路电流回路上，一个人同时触及不同电位的两点所承受的差称为接触电压。
3、跨步电压在距接地体20m范围内，人的两只脚之间的电位的差称为跨步电压。
跨步电压的大小与跨步大小及距离接地体的距离有关。
一般人的跨步按0.8m考虑。
三、四个接地1、工作接地为了保证电气设备的可靠运行，将电力系统中的变压器低压侧中性点接地称为工作接地。
2、保护接地为了防止电气设备绝缘损坏而造成的触点事故，将电气设备不带电的金属部分与接地装置用导线连接起来称为保护接地。
3、重复接地除运行变压器低压侧中性点接地外，零线上的一处或多处再另行接地称为重复接地。
