2020年建筑施工临时用电的接地与接零

关于施工现场临时用电TN-S接地、接零保护系统的解释沈阳地铁九号线五标-宋刚对于施工现场临时用电安全的特殊性，建设部制定了“施工现场临时用电安全技术规范”（JGJ46—2005）标准（以下简称标准），它是1988年所颁标准的延伸。

不同于别的行业所采用的安全用电保护系统，该标准要求施工现场临时用电必须采用TN—S接地、接零保护系统；三级配电和二级漏电保护系统。

现就TN-S系统中保护接零重点进行解释说明。

1.相关资料的解释所谓TN-S接地、接零保护系统，是指在施工现场临时用电工程的电源是中性点直接接地的220/380V、三相四线制的低压电力系统中增加一条专用保护零线（PE线），称为TN-S接零保护系统或称三相五线系统，该系统主要技术特点是：①电力变压器低压侧或自备发电机组的中性点直接接地，接地电阻值一般不大于4Ω。

②电力变压器低压侧或自备发电机组共引出5条线，其中除引出三条相线L1、L2、L3外，尚须于变压器二次侧或自备发电机组的中性点（N）接地处同时引出二条零线。

一条叫做工作零线（N线），另一条叫做保护零线（PE线），其中工作零线（N线）与相线（L1、L2、L3）一起作为三相四线制电源线路使用；保护零线（PE线）只作电气设备接地保护使用，即只用于连接电气设备正常情况下不带电的外露可导电部分（金属外壳、基座等）。

二种零线（N与PE）不得混用。

同时，为保证接地、接零保护系统可靠，在整个施工现场的PE线上还应作不少于3处的重复接地，且每处接地电阻值不得大于10Ω。

③在施工现场采用TN—S系统时，由于设置了一条专用保护零线（PE线），所以在任何正常情况下，不论三相负荷是否平衡，PE线上都不会有电流通过，不会成为带电体，因此与其相连接的电气设备的外露可导电部分（金属外壳、基座等）始终与大地保持等电位，成为完好的接地保护，此即为TN-S系统的一个突出优点；但是对于防止因为电气设备因绝缘损坏漏电而发生的间接接触触电来说还不可靠，这是当电气设备漏电时，PE线上就有电流，与其相连接的金属外壳、基座等就会变成带电部分，这时就靠二级漏电保护系统来控制，当漏电电流值达到一定值时，漏电保护器就会在其额定漏电动作时间内分闸断电，从而防止可能发生的间接接触触电事故，保障人身安全。

临时电源保护接地和保护中性点连接的具体要求一、临时电源保护接地：1、概念：电气保护接地是指电气设备的不带电金属外壳与接地极之间的可靠电气连接。

2、作用：当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。

这时只要适当控制接地电阻(一般不大于4Ω)，就可减少触电事故发生。

但是在TT供电系统中，在这种保护模式下，设备的外壳电压对人体仍然相当危险。

因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4Ω。

二、临时电源保护的零连接：1、概念：在电源中性点直接接地的低压电力系统中，将电气设备的金属外壳直接与电源系统中的零线或专用零线连接，称为保护接零。

2、作用：当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，如此大的单相短路将使保护装置快速准确地动作，切断事故电源，保证人身安全。

其供电系统为接零保护系统，即TN系统。

3、类型：保护零线与工作零线是否分离，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。

1) TN-C供电系统。

它的工作零线兼做接零保护线。

这种供电系统就是平常所说的三相四线制。

但是如果三相负荷不平衡时，零线上有不平衡电流，因此，由保护线连接的电气设备的金属外壳具有一定的电位。

如果中性线断线，则保护接零的漏电设备外壳带电。

因此这种供电系统存在着一定缺点。

2) TN-S供电系统。

它是把工作零线N和专用保护线Pe．供电系统在供电处严格分开，也称三相五线制。

它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。

应该特别指出，PE线不许断线。

在供电末端应将PE线做重复接地。

3) TN-C-S供电系统。

如果施工现场的变压器与其他机组共用，或施工现场的变压器中性点未连接PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。

施工现场电气设备接零或接地做法及要求集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-施工现场电气设备接零或接地做法及要求一、TN-S （三相五线）接零保护系统施工现场临时用电应采用TN-S （三相五线）接零保护系统（详见附图），电气设备的金属外壳必须与保护接零线连接，即电源中性点直接接地，工作零线与保护零线分开，保护零线作重复接地的接零保护系统。

二、TN-S （三相五线）接零保护系统具体做法总漏电保护器电源侧的工作零线做重复接地后，再从此工作零线上引出一根零线，形成三相五线制，即3根相线1根工作零线1根专用保护零线，专用保护零线不作为单项设备电流回路，正常情况下不带电。

三、电线颜色标志相线、N 线、PE 线的颜色标记必须符合国家规定：1、L 1(A)、L 2(B)、L 3(C)为相线，相序的绝缘颜色依次为黄、绿、红。

2、N 线为零线，线的绝缘颜色为淡蓝色。

3、PE 线为保护零线，线的绝缘颜色为绿/黄双色。

任何情况下上述颜色标记严禁混用和互相代用。

四、接地装置安装做法及要求1、接地体材料必须使用Φ32-Φ40的钢管或40㎜×40㎜×4mm 的角钢作为接地体（做法详见附图），埋地深度为2.5m ，地面以上外露0.15m ，以备接线及检测使用。

总配电箱和多个用电设备集中处应采用接地极组。

2、接地体每3根（或2根）为一组，每根接地体长度为2.5m，接地体每根之间间距不小于3m。

接地体连接应使用40㎜×4mm的扁钢或角钢，依次将扁钢与接地极焊接连接，连接要牢固可靠。

3、接地极与用电设备外壳连接必须使用不小于10mm2黄/绿双色多股铜线。

手持电动工具外壳连接必须使用不小于4 mm2-6 mm2黄/绿双色多股铜线做外壳保护接地。

设备外壳与接地体连接两端应使用铜接地鼻子，并使用螺栓加平垫进行连接，压接要牢固可靠。

4、配电箱接地应采用双线双点双接地的接线方式进行接地保护，配电箱前后开启门应与箱壳接地线牢固连接。

建筑施工临时用电的接地与接零是确保施工现场电力供应安全的重要环节。

接地和接零都是为了保护人身安全和电气设备的完好运行而设计的。

下面将详细介绍建筑施工临时用电的接地与接零。

一、建筑施工临时用电的接地接地是指将电气设备或系统与地面形成电气连接的一种安全措施。

合理的接地可以确保电气设备在运行时的安全性，防止电气设备的外壳带电，保护人身安全。

1.接地的原理接地的原理是通过将电气设备的金属外壳与地面形成接地线路，将电器故障所产生的漏电流迅速引向地面，确保人身安全和设备正常运行。

当设备产生漏电时，漏电流通过接地线路回流至地面，触发保护装置切断电源，避免电流通过人体，造成触电事故。

2.接地的具体方法（1）金属外壳接地：将设备的金属外壳和地面连接，形成接地线路。

（2）设备内部接地：将设备内部的导体和金属外壳相连接，形成接地线路。

（3）外部接地：在建筑施工现场的中性点进行接地，将电气设备的中性点和地面相连接，形成接地线路。

3.接地的操作步骤（1）选择合适位置：选择符合规范要求的接地位置，确保设备和接地之间的导线长度不超过规定范围。

（2）铺设接地导线：通过埋地或架空方式将导体与设备的金属外壳连接。

（3）接地导线的截面积：接地导线的截面积应根据电气设备的额定电流和接地电阻要求来确定。

（4）接地电阻的测量：使用万用表或专用接地电阻测试仪测量接地电阻，确保接地电阻符合规范要求。

二、建筑施工临时用电的接零接零是指将电气设备的中性点与地面形成电气连接的一种安全措施。

接零的主要目的是确保电气系统的中性点电位与大地的电位相等，避免电流通过人体和设备造成危害。

1.接零的原理接零的主要原理是通过将电气设备的中性点与接地线路连接，使中性点电势与大地电势相等，防止产生触电和漏电现象，确保人身安全和设备正常运行。

2.接零的具体方法（1）建立中性导线：建立中性导线，保证电气设备中性点电势稳定。

（2）中性线与地线连接：将中性导线与地线通过相配合的接触器连接，确保中性点与地的接地电位相等。

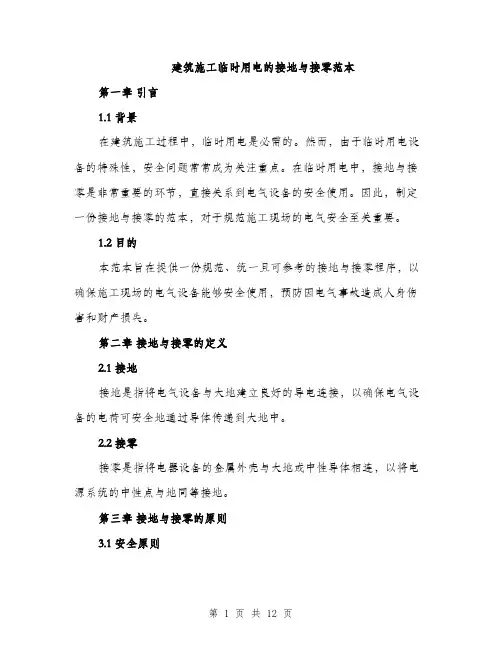

建筑施工临时用电的接地与接零范本第一章引言1.1 背景在建筑施工过程中，临时用电是必需的。

然而，由于临时用电设备的特殊性，安全问题常常成为关注重点。

在临时用电中，接地与接零是非常重要的环节，直接关系到电气设备的安全使用。

因此，制定一份接地与接零的范本，对于规范施工现场的电气安全至关重要。

1.2 目的本范本旨在提供一份规范、统一且可参考的接地与接零程序，以确保施工现场的电气设备能够安全使用，预防因电气事故造成人身伤害和财产损失。

第二章接地与接零的定义2.1 接地接地是指将电气设备与大地建立良好的导电连接，以确保电气设备的电荷可安全地通过导体传递到大地中。

2.2 接零接零是指将电器设备的金属外壳与大地或中性导体相连，以将电源系统的中性点与地同等接地。

第三章接地与接零的原则3.1 安全原则接地与接零的目的是确保电气设备的安全使用，防止漏电、电击和火灾等安全事故发生。

因此，在接地与接零的过程中，必须遵循安全原则。

3.2 规范原则接地与接零必须符合相关的电气安全法规和标准，确保施工现场的临时用电系统符合规范。

第四章接地与接零的程序4.1 接地与接零的设计4.1.1 根据施工现场的特点和需要，制定接地与接零方案。

4.1.2 考虑接地与接零的设备和材料，确保其质量和可靠性。

4.1.3 绘制接地与接零的图纸，标注电气设备的接地与接零位置。

4.2 接地与接零的施工4.2.1 进行地下埋管施工，将接地线埋设在一定深度的地下。

4.2.2 安装接地电极，确保其与大地接触良好。

4.2.3 建立接地引线，连接电气设备与接地电极。

4.2.4 安装接零装置，将电器设备的金属外壳与接地引线相连。

4.3 接地与接零的测试4.3.1 使用接地电阻测试仪测试接地电阻，确保其符合规定标准。

4.3.2 使用接零电阻测试仪测试接零电阻，确保其符合规定标准。

4.4 接地与接零的记录4.4.1 记录接地与接零的设计方案和图纸。

4.4.2 记录接地与接零的施工过程，包括施工时间、施工人员和使用的设备材料等信息。

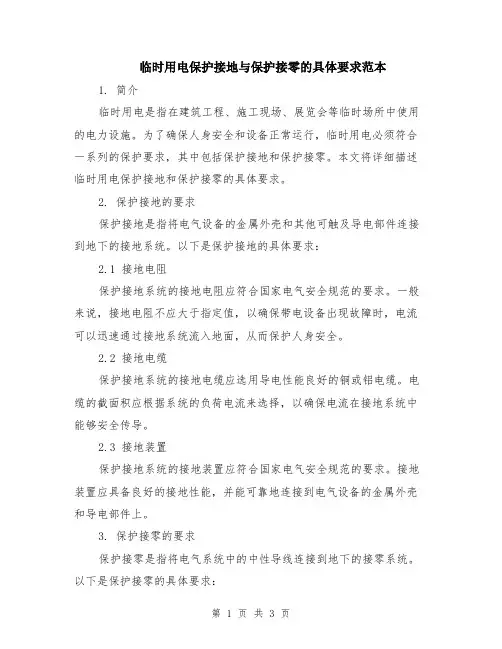

临时用电保护接地与保护接零的具体要求范本1. 简介临时用电是指在建筑工程、施工现场、展览会等临时场所中使用的电力设施。

为了确保人身安全和设备正常运行，临时用电必须符合一系列的保护要求，其中包括保护接地和保护接零。

本文将详细描述临时用电保护接地和保护接零的具体要求。

2. 保护接地的要求保护接地是指将电气设备的金属外壳和其他可触及导电部件连接到地下的接地系统。

以下是保护接地的具体要求：2.1 接地电阻保护接地系统的接地电阻应符合国家电气安全规范的要求。

一般来说，接地电阻不应大于指定值，以确保带电设备出现故障时，电流可以迅速通过接地系统流入地面，从而保护人身安全。

2.2 接地电缆保护接地系统的接地电缆应选用导电性能良好的铜或铝电缆。

电缆的截面积应根据系统的负荷电流来选择，以确保电流在接地系统中能够安全传导。

2.3 接地装置保护接地系统的接地装置应符合国家电气安全规范的要求。

接地装置应具备良好的接地性能，并能可靠地连接到电气设备的金属外壳和导电部件上。

3. 保护接零的要求保护接零是指将电气系统中的中性导线连接到地下的接零系统。

以下是保护接零的具体要求：3.1 接零电阻保护接零系统的接零电阻应符合国家电气安全规范的要求。

接零电阻不应过大，以确保电流在接零系统中能够有效地流动，避免电气设备因电压过高而受损。

3.2 接零导线保护接零系统的接零导线应选用导电性能良好的铜或铝导线。

导线的截面积应根据系统的负荷电流来选择，以确保电流在接零系统中能够充分传导。

3.3 接零装置保护接零系统的接零装置应符合国家电气安全规范的要求。

接零装置应具备良好的导电性能，并能可靠地连接到电气系统的中性导线上。

4. 其他要求除了保护接地和保护接零，临时用电还需满足以下要求：4.1 漏电保护临时用电系统应配备漏电保护装置。

漏电保护装置应符合国家电气安全规范的要求，并能及时切断电路，以防止漏电造成的人身伤害和设备损坏。

4.2 接地和接零的可靠性测试在使用临时用电系统前，应对保护接地和保护接零的可靠性进行测试。

建筑施工临时用电的接地与接零为了保障施工现场的安全，建筑施工过程中施工电源的接地与接零十分重要。

本文将从接地与接零的基本概念、接地与接零的作用、接地与接零的实施方法等方面对建筑施工临时用电的接地与接零进行详细介绍。

一、接地与接零的基本概念1. 接地：接地是指将设备和设施与大地形成良好的电气连接，即建立一个接地电阻足够小、能够有效传导电流的接地系统。

接地能够确保电气设备和设施的安全运行，防止电气事故的发生。

2. 接零：接零是指将电路的中性点与大地相连接，形成一个电位相等的接零点。

接零能够使电气设备和设施的电压保持稳定，防止电气设备和设施的外壳带电。

二、接地与接零的作用1. 接地的作用(1) 保护人身安全。

通过接地，电气设备和设施的故障电流能够通过接地线路迅速地引流到大地中，保护人身免受电击伤害。

(2) 保护设备安全。

接地能够提供电气设备和设施的电气连接的可靠性，降低设备故障及电气事故的发生概率，保护电气设备的寿命。

(3) 维护电气设备的电气性能。

合理的电气系统接地能够降低电气设备的绝缘损坏，保持设备的正常工作状态。

2. 接零的作用(1) 保护用户安全。

接零能够稳定电气设备和设施的电压，防止用户触电事故的发生。

(2) 提供稳定的电能供应。

通过接零，能够保持电路中电位的平衡，提供稳定的电源电压，保证电气设备的正常工作。

(3) 降低电气设备的故障率。

接零能够降低电气设备的电压波动，提高设备的稳定性，减少设备故障和损耗。

三、接地与接零的实施方法1. 接地的实施方法(1) 针对建筑施工现场，应按照国家标准和规范要求，建立可靠的接地系统。

接地系统应采用黄绿相间的护套软铜线或其他符合规范要求的导体。

接地电阻一般不得大于4Ω，特殊场合下不得大于10Ω。

(2) 接地设施的设置应科学合理，接地体应埋设在电气设备附近的土中，深度应符合规范要求，确保接地设施与大地的良好接触。

(3) 接地设施的连接应牢固可靠，接地线路应采用焊接或螺栓连接，接地线的贯通连接应保持良好的接触，确保接地信号的畅通。

建筑施工临时用电的接地与接零范文一、引言建筑施工中，临时用电是必不可少的一部分。

为了保障施工安全，保证用电设备正常运行，必须对临时用电系统进行正确的接地与接零处理。

本文将详细介绍建筑施工临时用电的接地与接零原理、方法及操作要求。

二、接地与接零概述1. 接地概念接地是指将电气设备的金属外壳与地面无间断连接，以达到保护人身安全和设备正常运行的目的。

2. 接零概念接零是指将电气设备中的零线与地线接触，以确保电气设备工作时零线与地线之间的电位差为零。

3. 接地与接零的作用- 接地的作用：a) 保护人身安全：当电气设备出现漏电等故障时，能够及时将漏电电流引入地面，防止触电事故的发生；b) 保护设备安全：通过接地，可以将电气设备的金属外壳与地面产生相同电势，消除或减小设备间的电势差，避免设备之间的感应电流和静电干扰，提高设备的安全性能；c) 防止雷击：良好的接地系统可以将雷电流引入地面，保护电气设备免受雷击。

- 接零的作用：a) 保持电气设备零线与地线之间的电位差为零，避免电气设备的金属外壳带电，减少触电的危险；b) 提高电气设备的工作效率，减少电源资源的浪费；c) 增强电气设备的抗干扰能力，提高设备的稳定性和可靠性。

三、接地系统的设计原则1. 单点接地原则为了避免多个接地体之间出现互相串扰，影响接地效果，接地系统应采用单点接地原则，即所有接地体通过导线连接到一个接地棒上。

2. 接地电阻要求建筑施工中，临时用电接地电阻的要求为不大于4Ω。

为达到这一要求，应根据土壤电阻率、接地体长度和形状等因素进行合理设计。

3. 接地导线规格接地导线应选用优质铜材或优质铝制线材，截面积应根据接地电阻要求和线路电流进行合理选择。

四、接地与接零的具体操作方法1. 接地操作方法- 选择合适的接地体位置：应选在离用电设备近且地壳湿度较高的地方安装接地体。

- 接地体的选择：一般采用铜接地体。

铜的导电性好，耐腐蚀性强。

- 接地体的埋设深度：接地体的埋设深度应符合设计要求，一般要求埋设在1.5-2米深度。

2024年建筑施工临时用电的接地与接零1. 引言建筑施工中的临时用电是指在建筑工地上为施工过程中的电力供应而进行的电气工程。

在施工现场，临时用电的接地与接零是非常重要的安全措施。

本文将对2024年建筑施工临时用电的接地与接零进行详细阐述。

2. 接地的基本概念接地是指将电气设备的非电气部分与地面或其他大质量导体直接相连，以便将电流安全地引导至地面。

接地的目的是保护人身安全和设备安全，防止电压过高和电流漏到人体或其他设备上。

在建筑施工中，接地的作用十分重要。

3. 接地的方法在建筑施工的临时用电中，常见的接地方法包括以下几种：（1）大质量导体接地法：将电气设备的金属外壳通过导线与埋入地下的金属构造物或大质量导体相连接，将电流安全地引导到地面。

这种方法简便可靠，广泛应用于建筑施工中的临时用电系统。

（2）接地网接地法：在建筑施工现场设置接地网，将电气设备的金属外壳通过导线连接到接地网。

接地网的作用是提供一个低阻抗的电流回路，将电流安全地引导到地面。

接地网的大小应根据实际情况进行设计，以保证良好的接地效果。

（3）人体接地法：当人身接触到带电设备或电气设备的金属外壳时，人体会成为电流的一部分，可能导致电击事故的发生。

为了防止这种情况发生，可以使用人体接地法，即将人体与地面或大质量导体相连接，将电流安全地引导到地面。

人体接地法可以通过穿戴绝缘鞋或使用接地导线等方式实现。

4. 接零的基本概念接零是指将电气系统的中性点与地面相连接的过程。

接零的目的是保证电气系统的正常运行和安全使用。

在建筑施工中，接零是非常重要的，特别是对于临时用电系统。

5. 接零的方法在建筑施工的临时用电中，常见的接零方法包括以下几种：（1）低阻抗接零：通过选择合适的导线材料和合理布置导线的方法，使电气系统的中性点与地面之间的电阻尽量小。

低阻抗接零可以减小电压漂移，提高电气系统的质量。

（2）中性点接地：将电气系统的中性点通过导线或导体与地面相连接。

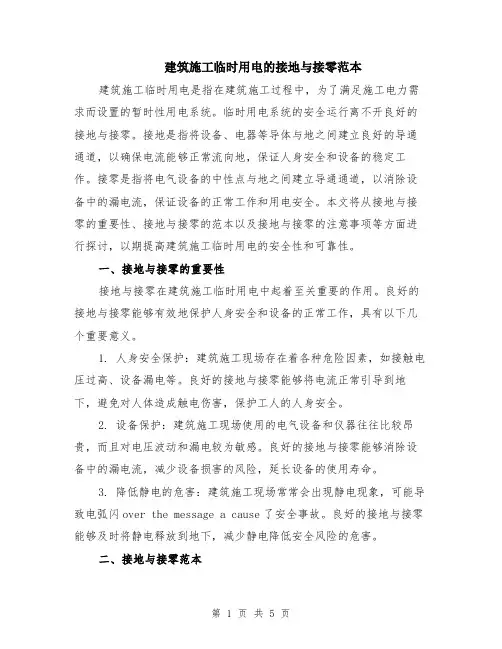

建筑施工临时用电的接地与接零范本建筑施工临时用电是指在建筑施工过程中，为了满足施工电力需求而设置的暂时性用电系统。

临时用电系统的安全运行离不开良好的接地与接零。

接地是指将设备、电器等导体与地之间建立良好的导通通道，以确保电流能够正常流向地，保证人身安全和设备的稳定工作。

接零是指将电气设备的中性点与地之间建立导通通道，以消除设备中的漏电流，保证设备的正常工作和用电安全。

本文将从接地与接零的重要性、接地与接零的范本以及接地与接零的注意事项等方面进行探讨，以期提高建筑施工临时用电的安全性和可靠性。

一、接地与接零的重要性接地与接零在建筑施工临时用电中起着至关重要的作用。

良好的接地与接零能够有效地保护人身安全和设备的正常工作，具有以下几个重要意义。

1. 人身安全保护：建筑施工现场存在着各种危险因素，如接触电压过高、设备漏电等。

良好的接地与接零能够将电流正常引导到地下，避免对人体造成触电伤害，保护工人的人身安全。

2. 设备保护：建筑施工现场使用的电气设备和仪器往往比较昂贵，而且对电压波动和漏电较为敏感。

良好的接地与接零能够消除设备中的漏电流，减少设备损害的风险，延长设备的使用寿命。

3. 降低静电的危害：建筑施工现场常常会出现静电现象，可能导致电弧闪over the message a cause了安全事故。

良好的接地与接零能够及时将静电释放到地下，减少静电降低安全风险的危害。

二、接地与接零范本接地与接零的范本是建筑施工临时用电中的重要部分，遵循正确的接地与接零范本能够确保电流的正常流向地下，保证安全可靠的用电。

1. 接地范本（1）接地电阻范本：为了保证接地系统的正常运行，接地电阻应符合相关标准的规定。

常用的接地电阻范本为1Ω以下，即接地电阻不超过1Ω，否则将会影响接地系统的工作效果，降低人身安全和设备可靠性。

（2）接地网范本：接地网是建筑施工临时用电接地系统的重要组成部分，其布置应均匀分布于施工现场各个区域，形成良好的接地网。
