接地与接零的详细说明

电气设备接零、接地管理规定一、概述电气设备的接零、接地是保障电气设备正常运行和人身安全的重要环节。

为了确保电气设备的使用安全，需要制定科学合理的管理规定来规范电气设备的接零、接地操作。

本文将对电气设备接零、接地管理规定进行详细阐述。

二、接零管理规定1. 接零原则(1)电气设备的接零应符合国家电气设备安全规范的要求，确保接零标准的合理性和科学性。

(2)接零操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接零标准(1)接零应在设备的主要金属外壳以及导电部件上进行，确保接零的可靠性。

(2)接零应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接零装置(1)接零装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接零装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

4. 接零操作流程(1)接零操作前，必须认真检查接零装置是否正常。

(2)接零操作必须由具备相应资质和培训合格的电工进行，确保操作的准确性。

(3)接零操作期间必须严格遵守相关操作规程，防止误操作导致事故的发生。

(4)接零操作完成后，必须及时检查接零效果是否符合要求，确保设备的安全运行。

5. 接零检查和评估(1)定期对电气设备的接零进行检查和评估，确保设备的接零状态良好。

(2)接零检查和评估必须由经过培训合格的电气专业人员进行，确保评估结果的准确性。

三、接地管理规定1. 接地原则(1)电气设备的接地应符合国家电气设备安全规范的要求，确保接地的标准合理和科学。

(2)接地操作必须按照相应的安全操作规程进行，确保工作人员的人身安全。

2. 接地标准(1)接地应在电气设备的金属壳体或导电部件上进行，确保接地的可靠性。

(2)接地应符合电气设备的设计要求和标准，确保设备的正常使用。

3. 接地装置(1)接地装置应符合国家标准的要求，确保装置的质量和可靠性。

(2)接地装置的安装、使用和维护必须符合相关规范的要求，确保装置的正常运行。

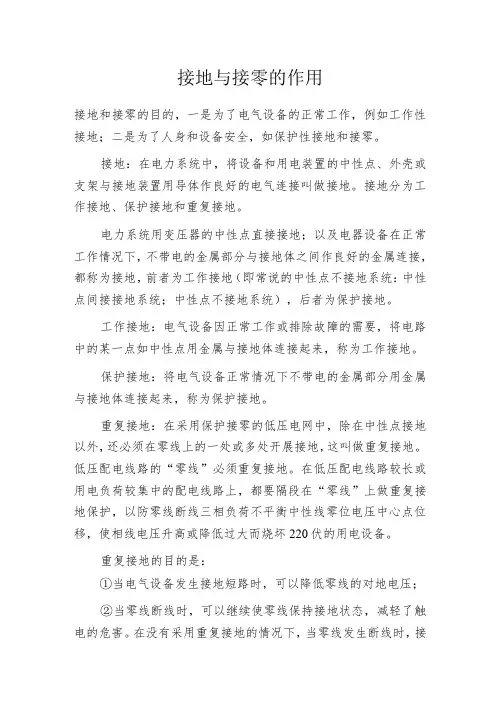

接地与接零的作用接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地；二是为了人身和设备安全，如保护性接地和接零。

接地：在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

接地分为工作接地、保护接地和重复接地。

电力系统用变压器的中性点直接接地；以及电器设备在正常工作情况下，不带电的金属部分与接地体之间作良好的金属连接，都称为接地，前者为工作接地（即常说的中性点不接地系统：中性点间接接地系统；中性点不接地系统），后者为保护接地。

工作接地：电气设备因正常工作或排除故障的需要，将电路中的某一点如中性点用金属与接地体连接起来，称为工作接地。

保护接地：将电气设备正常情况下不带电的金属部分用金属与接地体连接起来，称为保护接地。

重复接地：在采用保护接零的低压电网中，除在中性点接地以外，还必须在零线上的一处或多处开展接地，这叫做重复接地。

低压配电线路的“零线”必须重复接地。

在低压配电线路较长或用电负荷较集中的配电线路上，都要隔段在“零线”上做重复接地保护，以防零线断线三相负荷不平衡中性线零位电压中心点位移，使相线电压升高或降低过大而烧坏220伏的用电设备。

重复接地的目的是：①当电气设备发生接地短路时，可以降低零线的对地电压；②当零线断线时，可以继续使零线保持接地状态，减轻了触电的危害。

在没有采用重复接地的情况下，当零线发生断线时，接在断线点后面只要有一台设备发生接地短路，其他设备外壳的对地电压都接近于相电压。

防雷接地：把防雷设备（如避雷器、击穿保险等）用金属与接地体连接起来称为防雷接地。

防雷接地的作用是将雷电流通过接地装置泄入大地中，使电气设备免遭受雷电的损坏。

接零：将电气设备和用电装置的金属外壳与系统零线相接叫做接零。

零线包括工作零线，保护零线。

一般在交流系统中，零线由中性点引出；工作零线：电气设备因运行需要而引接的零线，称为工作零线。

如在380V∕220v系统中,常说的“零线”;此时，“零线”和“火线”经负载共同构成工作回路。

接地保护与接零保护接地保护：为防止因电气设备绝缘损坏而遭受触电危险，将电气设备得金属外壳与接地体相连,称为接地保护。

接零保护:为防止因电气设备绝缘损坏而使人身遭受触电危险，将电气设备得金属外壳与变电器中性线相连接就称为接零保护。

接地:在电力系统中，将电气设备与用电装置得中性点、外壳或支架与接地装置,用导体作良好得电气联接叫接地。

接零:将电气设备与用电装置得金属外壳与系统零线相连接叫做接零。

接地与接零得目得:一就是为了电气设备得正常工作(工作性接地),另一目得就是为了人身与设备得安全（保护性接地与接零)接地保护适用于三相三线或三相四线制得电力系统。

在这种电网中，凡由于绝缘破坏或其它原因而可能呈现危险电压得金属部份,例如变压器、电动机以及其它电器等得金属外壳与底座均可采用接地保护。

(一般电厂均采用三相四线制系统）接零保护适用于三相四线制中性点直接接地得低压电力系统中，电气设备外壳可采用接零保护。

当采用接零保护时,除电源变压器得中性点必须采取工作接地以外,同时对零线要在规定得地点采取重复接地。

中性点：发电机、变压器与电动机得三相绕组星形联接得公共点称为中性点，如果三相绕组平衡,由中性点到各相外部接线端子间得电压绝对值必然相等.零点:如果中性点就是接地得则该点又称为零点。

中性线:从中性点引出得导线称作中性线;而从零点引出得导线称作零线。

三相五线制系统:三相四线制系统中,除中性线之外，再从电源中性点单独引出一根保护线(ＰＥ线)所形成得系统，称为三相五线制系统。

，通常用在低压配电系统中。

中性线具有如下功能:用来接使用相电压得设备;用来传导三相不平衡电流与单相电流；用来减少负荷中性点得电压偏移。

PE线功能：保障人身安全,防止发生触电及带电外壳时得触电事故.通过保护线（PE),将设备得外露可导电部份得金属外壳接到电源中性点得接地点去。

当电气设备发生单相接地时，即形成单相短路,使设备或系统得保护装置动作，切除故障设备,防止人身触电。

建筑施工临时用电的接地与接零是确保施工现场电力供应安全的重要环节。

接地和接零都是为了保护人身安全和电气设备的完好运行而设计的。

下面将详细介绍建筑施工临时用电的接地与接零。

一、建筑施工临时用电的接地接地是指将电气设备或系统与地面形成电气连接的一种安全措施。

合理的接地可以确保电气设备在运行时的安全性，防止电气设备的外壳带电，保护人身安全。

1.接地的原理接地的原理是通过将电气设备的金属外壳与地面形成接地线路，将电器故障所产生的漏电流迅速引向地面，确保人身安全和设备正常运行。

当设备产生漏电时，漏电流通过接地线路回流至地面，触发保护装置切断电源，避免电流通过人体，造成触电事故。

2.接地的具体方法（1）金属外壳接地：将设备的金属外壳和地面连接，形成接地线路。

（2）设备内部接地：将设备内部的导体和金属外壳相连接，形成接地线路。

（3）外部接地：在建筑施工现场的中性点进行接地，将电气设备的中性点和地面相连接，形成接地线路。

3.接地的操作步骤（1）选择合适位置：选择符合规范要求的接地位置，确保设备和接地之间的导线长度不超过规定范围。

（2）铺设接地导线：通过埋地或架空方式将导体与设备的金属外壳连接。

（3）接地导线的截面积：接地导线的截面积应根据电气设备的额定电流和接地电阻要求来确定。

（4）接地电阻的测量：使用万用表或专用接地电阻测试仪测量接地电阻，确保接地电阻符合规范要求。

二、建筑施工临时用电的接零接零是指将电气设备的中性点与地面形成电气连接的一种安全措施。

接零的主要目的是确保电气系统的中性点电位与大地的电位相等，避免电流通过人体和设备造成危害。

1.接零的原理接零的主要原理是通过将电气设备的中性点与接地线路连接，使中性点电势与大地电势相等，防止产生触电和漏电现象，确保人身安全和设备正常运行。

2.接零的具体方法（1）建立中性导线：建立中性导线，保证电气设备中性点电势稳定。

（2）中性线与地线连接：将中性导线与地线通过相配合的接触器连接，确保中性点与地的接地电位相等。

保护接地与保护接零知识图文解析（附注意事项）（1）保护接地：电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。

（2）保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。

当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。

由于单相短路电流很大，使线路保护的熔断器熔断。

从而使设备与电源断开，避免了人身触电伤害的可能性。

适用范围（1）保护接地：适用于中性点不接地的三相电源系统中。

（2）保护接零：适用于中性点接地的三相电源系统中（一些民用三相四线中性点接地系统也采用保护接地，但必须是配合带有漏电保护的开关使用）。

保护原理及危害分析（1）在中性点不接地系统中：当人体触及电气设备的导体部分或者外壳时，人体相当于一个与接地电阻并联支路的一个大电阻。

若按人体电阻值1000Ω(通常人体电阻值为1000～2000Ω)计算，设备外壳所带电压为220V时，那么无保护接地时流经人体的电流为：Ir=220/Rr=220mA(人体可以承受的最大交流电流/交流摆脱电流为10mA)。

（2）在中性点接地系统中：在380V／220V三相四线制电源中性点直接接地的配电系统中，只能采用保护接零，采用保护接地则不能有效地防止人身触电事故的发生。

若采用保护接地，电流中性点接地电阻按4Ω考虑，而电源电压为220V，那么当电气设备的绝缘损坏使电气设备的外壳带电时，则中性点接地电阻与接地电阻之间的电流为：Ir=220/(R0+Rd)=220/(4+4)=27.5A。

熔断器的额定电流是根据电气设备的要求选定的，如果设备的容量较大，为了保证设备在正常情况下的运行。

所选熔体的额定电流将会随之增大。

如果在27.5A的接地短路电流作用下保护不动作，外壳带电的电气设备不能立即脱离电源，设备导体或者金属外壳会长期存在对地电压Ud=27.5×4=110V。

接地与接零电气设备的任何部分与大地作良好的电气连接，称为接地。

接地按其作用不同，分为工作接地、保护接地、重复接地、防静电接地和防雷接地。

电气设备金属外壳或构架，与中性点直接接地系统中的零线相连接，称为接零，也叫保护接零。

接地和接零的作用有两个:一是为了保证电气设备的正常运行;二是为了安全，避免因电气设备绝缘损坏时使人员遭受触电危险，同时也防止雷电等对电气设备和生产场所的危害。

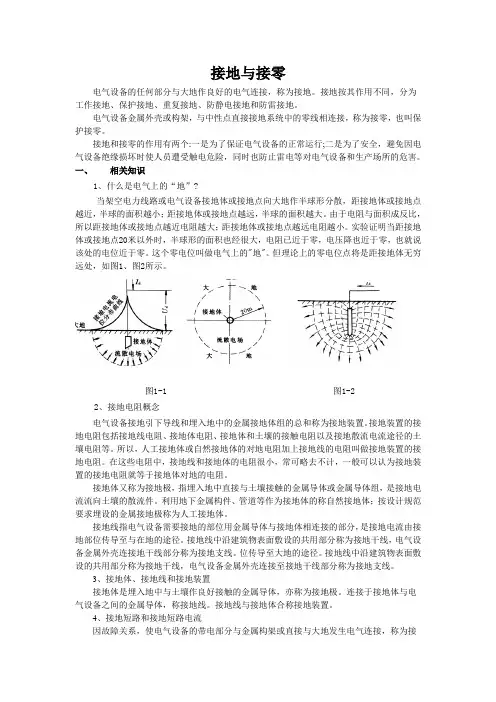

一、相关知识1、什么是电气上的“地”?当架空电力线路或电气设备接地体或接地点向大地作半球形分散，距接地体或接地点越近，半球的面积越小；距接地体或接地点越远，半球的面积越大。

由于电阻与面积成反比，所以距接地体或接地点越近电阻越大；距接地体或接地点越远电阻越小。

实验证明当距接地体或接地点20米以外时，半球形的面积也经很大，电阻已近于零，电压降也近于零，也就说该处的电位近于零。

这个零电位叫做电气上的"地"。

但理论上的零电位点将是距接地体无穷远处，如图1、图2所示。

图1-1 图1-22、接地电阻概念电气设备接地引下导线和埋入地中的金属接地体组的总和称为接地装置。

接地装置的接地电阻包括接地线电阻、接地体电阻、接地体和土壤的接触电阻以及接地散流电流途径的土壤电阻等。

所以，人工接地体或自然接地体的对地电阻加上接地线的电阻叫做接地装置的接地电阻。

在这些电阻中，接地线和接地体的电阻很小，常可略去不计，一般可以认为接地装置的接地电阻就等于接地体对地的电阻。

接地体又称为接地极，指埋入地中直接与土壤接触的金属导体或金属导体组，是接地电流流向土壤的散流件。

利用地下金属构件、管道等作为接地体的称自然接地体；按设计规范要求埋设的金属接地极称为人工接地体。

接地线指电气设备需要接地的部位用金属导体与接地体相连接的部分，是接地电流由接地部位传导至与在地的途径。

接地线中沿建筑物表面敷设的共用部分称为接地干线，电气设备金属外壳连接地干线部分称为接地支线。

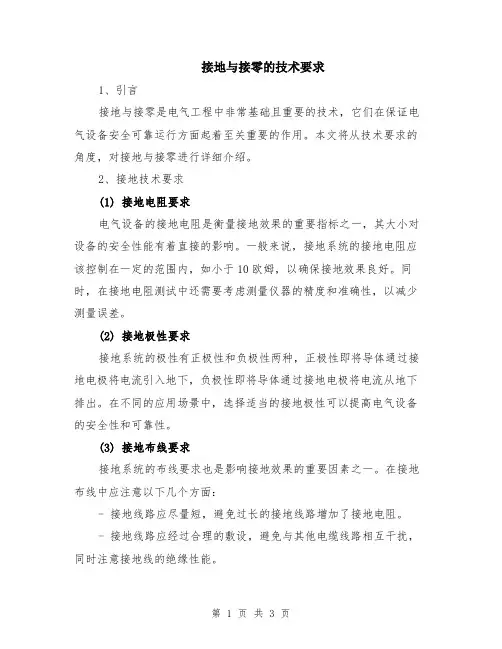

接地与接零的技术要求1、引言接地与接零是电气工程中非常基础且重要的技术，它们在保证电气设备安全可靠运行方面起着至关重要的作用。

本文将从技术要求的角度，对接地与接零进行详细介绍。

2、接地技术要求(1) 接地电阻要求电气设备的接地电阻是衡量接地效果的重要指标之一，其大小对设备的安全性能有着直接的影响。

一般来说，接地系统的接地电阻应该控制在一定的范围内，如小于10欧姆，以确保接地效果良好。

同时，在接地电阻测试中还需要考虑测量仪器的精度和准确性，以减少测量误差。

(2) 接地极性要求接地系统的极性有正极性和负极性两种，正极性即将导体通过接地电极将电流引入地下，负极性即将导体通过接地电极将电流从地下排出。

在不同的应用场景中，选择适当的接地极性可以提高电气设备的安全性和可靠性。

(3) 接地布线要求接地系统的布线要求也是影响接地效果的重要因素之一。

在接地布线中应注意以下几个方面：- 接地线路应尽量短，避免过长的接地线路增加了接地电阻。

- 接地线路应经过合理的敷设，避免与其他电缆线路相互干扰，同时注意接地线的绝缘性能。

- 接地线应选用耐候性和耐腐蚀性好的导线材料，确保接地线寿命长且可靠。

(4) 接地连接要求接地连接的质量直接影响接地系统的可靠性。

在接地连接过程中应注意以下几个方面：- 接地导体应与地下接地电极之间建立良好的接触，接触面积足够大，接触面应清洁，并采取防腐措施，以保证接地导体与接地电极之间的接触电阻尽量小。

- 接地导体的连接采用牢固可靠的接地夹具或专用的接地连接器，避免松动或接触不良，以确保接地系统运行稳定可靠。

3、接零技术要求(1) 接零电阻要求接零系统的接零电阻是测试其接零效果的重要指标之一。

一般来说，接零电阻应该控制在较小的范围内，如小于5欧姆，以确保接零效果良好。

同时，在接零电阻测试中还需要注意使用精度较高的测量仪器，避免测量误差。

(2) 接零线路要求接零系统的线路布置也是影响接零效果的重要因素之一。

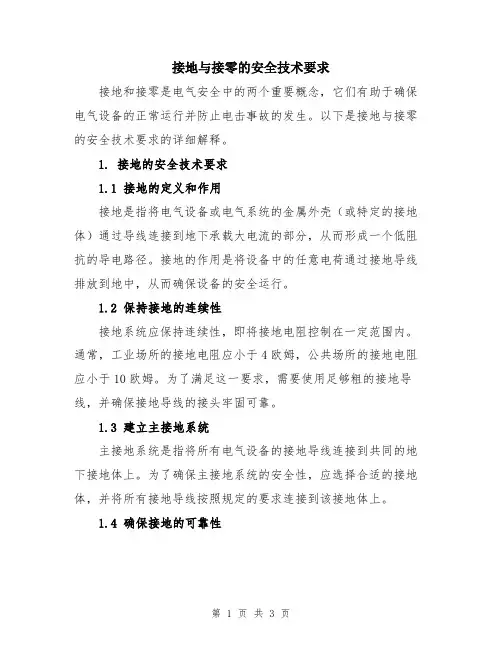

接地与接零的安全技术要求接地和接零是电气安全中的两个重要概念，它们有助于确保电气设备的正常运行并防止电击事故的发生。

以下是接地与接零的安全技术要求的详细解释。

1. 接地的安全技术要求1.1 接地的定义和作用接地是指将电气设备或电气系统的金属外壳（或特定的接地体）通过导线连接到地下承载大电流的部分，从而形成一个低阻抗的导电路径。

接地的作用是将设备中的任意电荷通过接地导线排放到地中，从而确保设备的安全运行。

1.2 保持接地的连续性接地系统应保持连续性，即将接地电阻控制在一定范围内。

通常，工业场所的接地电阻应小于4欧姆，公共场所的接地电阻应小于10欧姆。

为了满足这一要求，需要使用足够粗的接地导线，并确保接地导线的接头牢固可靠。

1.3 建立主接地系统主接地系统是指将所有电气设备的接地导线连接到共同的地下接地体上。

为了确保主接地系统的安全性，应选择合适的接地体，并将所有接地导线按照规定的要求连接到该接地体上。

1.4 确保接地的可靠性为了确保接地的可靠性，应定期检查接地系统的接地电阻，并进行必要的维护和修复工作。

此外，在设备安装和维修期间，应采取必要的防护措施，避免破坏或干扰接地系统。

2. 接零的安全技术要求2.1 接零的定义和作用接零是指将电气设备的金属外壳或其他可带电部分通过导线连接到电力系统的中性线上，从而形成一个低阻抗的导电路径。

接零的作用是确保电气设备的金属外壳始终处于接近于地电势的状态，减小电击的风险，并提高电器的安全性。

2.2 使用带有接零功能的插座和插头为了实现接零功能，应使用带有接零功能的插座和插头。

这些插座和插头通常具有特殊的设计，能够确保金属外壳通过正确的导线与电力系统的中性线连接。

2.3 确保接零导线的安全性接零导线应具有足够的截面积和导电能力，以确保接零电流的安全传输。

此外，应采取适当的措施，避免接零导线被损坏或突然断裂。

2.4 正确接线和连接在安装和维修电气设备时，应严格按照接线图和相关要求进行接线和连接。

零线:变压器的中性点引出的线，也是中性线。

目前大多变压器的中性线直接引入大地，也就是接地点与中性点的电位理论上一样。

零线：是构成一个工作回路，回到电网地线：地线是大地与设备外壳的连线地线：起保护作用,且回到大地,工作接地：在工作中产生的余电，为不让余电击伤人，让它能够让余电排入到大地体中，所称工作接地；工作接地主要指的是变压器中性点或中性线（N线）接地。

N线必须用铜芯绝缘线。

注：有些变压器中性线不是直接引入大地，此时接地线不起任何保护作用，一定要接零线，注意接零保护一定要专线，不能与生产或生活零线共一根，单相不触电？工作接零线中---是不平衡电流通过，保护接零线中---是短路时流过的短路漏电电流保护接地与保护接零的主要区别：（1）保护原理不同保护接地：是限制设备漏电后的对地电压，使之不超过安全范围。

在高压系统中，保护接地除限制对地电压外，还有促使电网保护装置动作的作用；保护接地用于不接地电网;保护接零：是借助接零线短路使设备漏电形成单相金属性短路，电流过大烧掉保险，以及切断故障设备的电源。

在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

保护接零用于接地电网（2）适用范围不同保护接地：适用一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

保护接零：只适用于中性点直接接地的低压电网。

（3）线路结构不同保护接地：电网中可以无工作零线，只设保护接地线；接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源系统中的中性线除电源中性点接地外，不得再有接地连接。

保护接零：必须设工作零线，利用工作零线作接零保护。

保护接零线不允许接开关熔断器，需保持线畅通。

借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作切断。

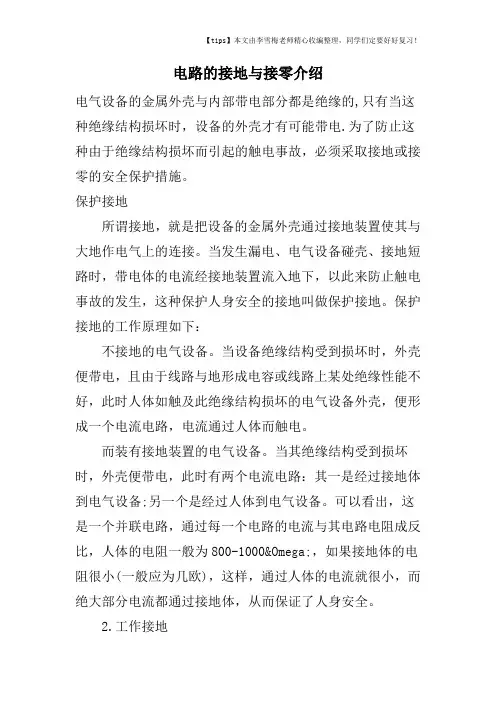

电路的接地与接零介绍电气设备的金属外壳与内部带电部分都是绝缘的,只有当这种绝缘结构损坏时，设备的外壳才有可能带电.为了防止这种由于绝缘结构损坏而引起的触电事故，必须采取接地或接零的安全保护措施。

保护接地所谓接地，就是把设备的金属外壳通过接地装置使其与大地作电气上的连接。

当发生漏电、电气设备碰壳、接地短路时，带电体的电流经接地装置流入地下，以此来防止触电事故的发生，这种保护人身安全的接地叫做保护接地。

保护接地的工作原理如下：不接地的电气设备。

当设备绝缘结构受到损坏时，外壳便带电，且由于线路与地形成电容或线路上某处绝缘性能不好，此时人体如触及此绝缘结构损坏的电气设备外壳，便形成一个电流电路，电流通过人体而触电。

而装有接地装置的电气设备。

当其绝缘结构受到损坏时，外壳便带电，此时有两个电流电路：其一是经过接地体到电气设备;另一个是经过人体到电气设备。

可以看出，这是一个并联电路，通过每一个电路的电流与其电路电阻成反比，人体的电阻一般为800-1000Ω，如果接地体的电阻很小(一般应为几欧)，这样，通过人体的电流就很小，而绝大部分电流都通过接地体，从而保证了人身安全。

2.工作接地在电力系统中，凡是为了设备运行和安全上的需要而将电路中的某一点直接或经过特殊的设备接地，这种接地称为工作接地。

如三相变压器中性点接地，其作用如下：中性点不接地的线路。

当其一相发生接地故障时，由于电容电流小，通过地的电流也小，因此不能反映给熔断器和继电保护，不能及时地将故障排除。

中性点接地的线路。

当其一相接地时，便通过接地体形成一个电路，且由于电流很大，因而能迅速地通过继电保护或保险装置将故障排除。

在中性点不接地的系统里，当一相接地时，其他两相对地的电压为线电压，因此电气装置导电部分与地间的绝缘必须按相电压的几倍来设计。

而在中性点接地的系统里，当一相接地后，其他两相对地电压接近相电压，因此采用中性点接地可以降低载流部分与地的绝缘等级，从而降低制造成本，节省投资。

电气设备的接地与接零是保障电气设备安全运行的重要环节。

在电气设备中，接地主要是为了保护人身安全，而接零则是为了保护设备本身的安全运行。

本文将详细介绍电气设备的接地和接零的概念、作用、标准和方法。

一、接地与接零的概念接地是指将电气设备与地方或地线相连的过程，实现设备的安全接地。

接地能有效地排除电设备上的静电和漏电，使人体和设备免受电击的危害。

接地还能提高设备的抗干扰能力，减少噪声干扰和电磁辐射的发生。

接零是指将电气设备的零线与地线相连的过程，形成设备的接零系统。

接零能够保证电气设备电路中的零线电势与地势相等，避免电气设备产生漏电、电弧等危险。

二、接地与接零的作用1. 保护人身安全：接地能将设备上的漏电流安全导入地线，防止漏电直接经过人体，减少电击事故的发生。

2. 保护设备安全：接零能够及时排除电气设备中的漏电，避免设备本身的损坏和火灾的发生。

同时，接零还能提高设备的抗干扰能力，确保设备的正常运行。

3. 减少电磁辐射：接地和接零能够有效地减少设备的电磁辐射，减少对周围环境和其他设备的干扰。

4. 防止静电积聚：接地能够快速地排除设备上的静电，避免静电积聚引发的火灾和爆炸风险。

三、接地与接零的标准电气设备的接地和接零需要符合相应的国家标准。

我国现行的标准是《电气装置的接地设计规范》（GB 50177-2018）和《电气装置的接零与零线的连接设计规范》（GB 50178-2018）。

1. GB 50177-2018《电气装置的接地设计规范》该标准规定了电气设备的接地设计中的基本要求和技术规范。

主要包括接地装置的选型、设计与施工要求，接地电阻的测试方法和要求等。

该标准的制定是为了保证电气设备的接地安全，防止漏电和电击事故的发生。

2. GB 50178-2018《电气装置的接零与零线的连接设计规范》该标准规定了电气设备的接零与零线的连接设计中的要求和技术规范。

主要包括接零点的设置要求、零线的选择要求、接零电阻的测试方法和要求等。

接地与接零的安全要求一、前置知识在了解接地与接零的安全要求之前，我们需要了解以下几个概念：1.接地：将电气设备的金属外壳或机体与地面直接连接起来，使之处于同一电位。

2.接零：将电气设备的电源中性点（或称零线）与地面直接连接起来，使之处于同一电位。

二、为什么需要接地与接零接地和接零的主要目的是为了保护人身安全和设备安全。

在正常运行情况下，电气设备的金属外壳或机体和电源中性点都应该与地面处于同一电位，以保证人身接触电气设备时不会发生触电事故。

同时，接地与接零还能够减小电气设备的电磁干扰，提高其稳定性。

三、接地与接零的安全要求在进行接地与接零操作时，需要遵循以下几个安全要求：1. 接地电阻要求接地电阻是指接地系统中接地装置与地面之间的电阻。

一般来说，接地电阻应该小于4欧姆。

若接地电阻过大，会导致接地系统的安全性能下降，容易发生触电事故。

2. 接地材料要求使用接地材料时，应该选择导电性能好、机械强度高、耐腐蚀性能好的材料。

常用的接地材料包括铜、铝等；在潮湿环境下，不应该使用铁作为接地材料，以免铁生锈导致接地电阻增大。

3. 接地线路要求接地线路应该独立设置，不与其他电缆共用。

同时，接地线路的截面积应该大于2.5平方毫米。

在接地线路的断面积中不应该使用塑料，以免发生灼烧。

4. 接零要求在接零时，应该采用独立的零线，与其他电缆绝缘。

同时，零线应该与线路开关联锁，确保线路断开后零线也能够断开，避免残留电流引起安全隐患。

四、总结接地和接零是电气设备运行中非常重要的安全要求。

在进行接地与接零操作时，需要严格遵循相关安全要求，以保证人身安全和设备安全。

特别是在建筑施工和设备安装中，更需要注意接地和接零的安全问题。

电气设备的接地与接零范本接地与接零是电气设备安装与运行中非常重要的一部分。

正确的接地与接零能够确保设备的安全运行，减少电气故障发生的可能性，并提供良好的电气保护。

本文将介绍接地与接零的概念、原理，以及相关的规范和范本。

首先，我们先来了解一下接地与接零的概念。

接地是指将电气设备与大地之间建立良好的导电连接，以将设备上可能出现的电压、电流导入地下，起到保护人身安全和设备正常运行的作用。

接零则是将电气设备中的“零线”与地线连接，使得设备中的电压相对于地电位为零，保证设备电气安全。

接地和接零的原理是基于电流的回路原理。

在正常情况下，电气设备中的电流都是封闭的回路，流经设备中的导线或电路。

然而，当设备发生故障时，比如绝缘损坏、短路等，电流就有可能通过人体或其他非预期的路径流动。

这样会导致电击、火灾等危险。

接地和接零的目的就是为了将这些异常电流导入地下，保护人体和设备的安全。

美国国家电气安全委员会（NFPA）制定了一系列相关规范，用于指导电气设备的接地与接零工作。

其中最重要的是NFPA 70《美国国家电气代码》（NEC）。

NEC规定了接地和接零的具体要求和方法，以及相关的设备、工具和材料。

接地的范本可以按照NFPA 70的要求进行操作。

以下是一个电气设备接地的范本：1. 设备接地的目的：确保设备的安全运行，防止电击和火灾。

2. 设备接地的标准规范：按照NEC的要求进行操作，包括但不限于以下方面：- 设备的金属外壳、机身和其他金属部件应与地面建立良好的导电连接。

- 设备的接地导线应足够粗大，能够承受预期的故障电流，并与设备金属部件连接紧密。

- 设备接地导线的接头应紧固可靠，使用防松装置固定，以防止松动和脱落。

- 设备的接地导线应与地下的接地系统连接，通常是通过地下埋设的接地棒或接地网实现。

3. 设备接地的步骤：- 首先，确定设备的接地点，在设备金属外壳上选择一个适当的位置，用于安装接地导线和接地棒。

- 然后，清理该位置的涂层，使金属外壳能够与接地导线直接接触。

接地与接零的基本知识一．接地、接零的类型及其作用为保证人身和设备安全、电力设备宜接地或接零。

接地，一般是指电气装置为达到安全和功能的目的，采用包括接地极、接地母线、接地线的接地系统与大地做成电气连接，即接大地；或是电气装置与某一基准电位点做电气连接，即接基准地。

接地的类型可分为：功能性接地，保护性接地及功能性与保护性合一的接地。

或按其不同的作用分为工作接地，保护接地，重复接地，接零，过电压保护接地，防静电接地，屏蔽接地等。

⑴工作接地：在工作正常或事故情况下，为保证电气设备正常运行，必须在电力系统中某一点进行接地，称为工作接地。

此种接地可直接接地或经特殊装置接地，这种接地多在变压器低压侧使用。

（详见图一）工作接地的作用：保证电气设备可靠地运行；降低人体接触电压；迅速切断故障设备；降低电气设备或送配电线路的绝缘水平。

⑵保护接地：为防止因绝缘破坏而遭到触电的危险，将与电气设备带电部分相绝缘的金属外壳或架构同接地体之间做良好的连接，称为保护接地（详见图二）。

这种接地一般在中性点不接地系统中采用。

保护接地的作用：若设有保护接地装置，当绝缘层破坏外壳带电时，接地短路电流将同时沿着接地装置和人体两条通路流过。

流过每条通路的电流值将与电阻的大小成反比，通常人体的电阻比接地电阻大几百倍（一般在1000Ω以上），所以当接地电阻很小时，流经人体的电流几乎等于零，因而人体就避免了触电的危险（详见图三）。

⑶重复接地：将零线上的一点或多点与地再次做金属连接，称为重复接地（见图一）。

重复接地作用：当系统中发生碰壳或接地短路时，可以降低零线对地的电压，当零线发生断线时，可以使故障程度减轻。

⑷接零：将与带电部份相绝缘的电气设备的金属外壳或构架，与中性点直接接地系统相连接，称为接零（详见图二）。

接零的作用：当电气设备发生碰壳短路时，即形成单相短路，使保护设备能迅速动作断开故障设备，避免人体触电危险。

因此，在中性点直接接地的1kv 以下的系统下必须采取接零保护。

接地与接零的详细说明 The manuscript was revised on the evening of 2021接地和接零的基本目的有两条，一是按电路的工作要求需要接地；二是为了保障人身和设备安全的需要接地或接零。

按其作用可分为四种。

A.工作接地；b.保护接地；c.保护接零；d.重复接地。

那么什么是工作接地呢在采用380/220V的低压电力系中，一般都从电力变压器引出四根线，即三根相线和一根中性线，这四根兼做动力和照明用。

动力用三根相线，照明用一根相线和中性线。

在这样的低压系统中，考虑当正常或故障的情况下，都能使电气设备可靠运行，并有利人身和设备的安全，一般把系统的中性点直接接地，如图-1中的R。

即为工作接地。

由变压器三线圈接出的也叫中性线即零线，该点就叫中性点。

工作接地的作用有两点，一是减轻一相接地的危险性；稳定系统的电位，限制电压不超过某一范围，减轻高压窜入低压的危险。

工作接地是如何减轻一相接地的危险性的呢如图-2所示，如果电网的中性点不接地，当有一相碰地时，接地电流不大，设备仍可运行，故障可能长时间存在，但这时电流通过设备和人体回到零线而构成回路，这是很危险的。

应当看到，发生上述故障时，不只是某一接零设备处在危险状态，而是由该变压器供电的所。

有接零设备都处在危险状态中，同时，没有碰地的两相对地电压显着升高，大大增加触电的危险。

?如果是如图-3那样，变压器的中性电直接接地，即变压器有工作接地，上述危险就可减轻或基本消除，时，接地电流ID主要通过碰地处接地电阻Rd和工作接地电阻Rd构成回路，接零设备对地电压为：Uo=IdR=U/Rd+Ro*R。

(式-1）由此可见，减少 R。

可限制U。

在某一安全范围以内。

那么，工作接地是如何稳定系统电位的呢？如图-4所示，高压为10千伏电网，低压为380/220伏电网，当绝缘损坏时，高压电意外窜入低压边时，整个低压系统对地电压都将升高，如果低压系统不接地，其对地电压可升高到数千伏，这对大量接触低压设备的工作人员是非常危险的。

建筑施工临时用电的接地与接零为了保障施工现场的安全，建筑施工过程中施工电源的接地与接零十分重要。

本文将从接地与接零的基本概念、接地与接零的作用、接地与接零的实施方法等方面对建筑施工临时用电的接地与接零进行详细介绍。

一、接地与接零的基本概念1. 接地：接地是指将设备和设施与大地形成良好的电气连接，即建立一个接地电阻足够小、能够有效传导电流的接地系统。

接地能够确保电气设备和设施的安全运行，防止电气事故的发生。

2. 接零：接零是指将电路的中性点与大地相连接，形成一个电位相等的接零点。

接零能够使电气设备和设施的电压保持稳定，防止电气设备和设施的外壳带电。

二、接地与接零的作用1. 接地的作用(1) 保护人身安全。

通过接地，电气设备和设施的故障电流能够通过接地线路迅速地引流到大地中，保护人身免受电击伤害。

(2) 保护设备安全。

接地能够提供电气设备和设施的电气连接的可靠性，降低设备故障及电气事故的发生概率，保护电气设备的寿命。

(3) 维护电气设备的电气性能。

合理的电气系统接地能够降低电气设备的绝缘损坏，保持设备的正常工作状态。

2. 接零的作用(1) 保护用户安全。

接零能够稳定电气设备和设施的电压，防止用户触电事故的发生。

(2) 提供稳定的电能供应。

通过接零，能够保持电路中电位的平衡，提供稳定的电源电压，保证电气设备的正常工作。

(3) 降低电气设备的故障率。

接零能够降低电气设备的电压波动，提高设备的稳定性，减少设备故障和损耗。

三、接地与接零的实施方法1. 接地的实施方法(1) 针对建筑施工现场，应按照国家标准和规范要求，建立可靠的接地系统。

接地系统应采用黄绿相间的护套软铜线或其他符合规范要求的导体。

接地电阻一般不得大于4Ω，特殊场合下不得大于10Ω。

(2) 接地设施的设置应科学合理，接地体应埋设在电气设备附近的土中，深度应符合规范要求，确保接地设施与大地的良好接触。

(3) 接地设施的连接应牢固可靠，接地线路应采用焊接或螺栓连接，接地线的贯通连接应保持良好的接触，确保接地信号的畅通。

接地保护和接零保护的区别以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。

一、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。

在一般情况下这个电流是不大的。

但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。

图6-7-13 没有保护接地的电动机一相碰壳情况保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。

电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。

由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。

图6-7-14 装有保护接地的电动机一相碰壳情况保护接地应用于中性点不接地的配电系统中。

二、保护接零（一）保护接零的概念所谓保护接零（又称接零保护）就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。

图6-7-15是采用保护接零情况下故障电流的示意图。

当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。

图6-7-15 保护接零保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。

在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。

如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：图6-7-16 中性点接地系统采用保护接地的后果熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的容易较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在２７.５Ａ接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ｕd，其值为：Ｕd=２7.５×４=１1０V显然，这是很危险的。
