最新保护接地与保护接零

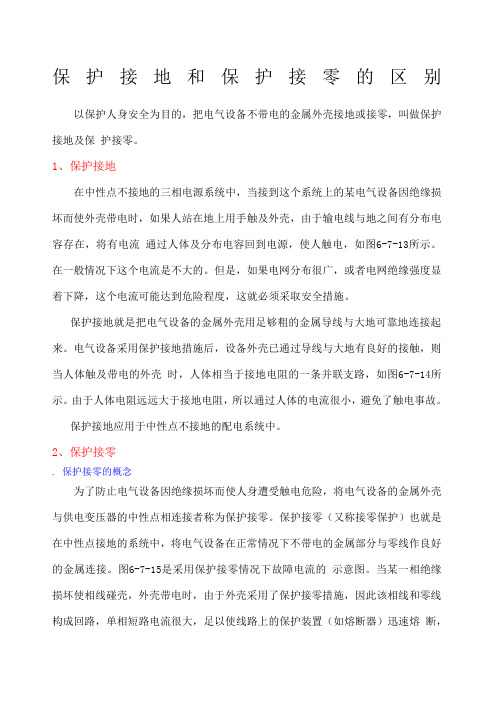

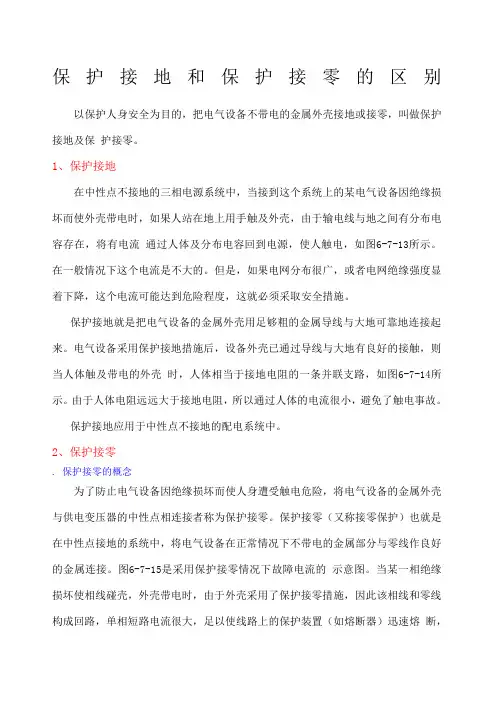

保护接地和保护接零的区别以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。

1、保护接地在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。

在一般情况下这个电流是不大的。

但是，如果电网分布很广，或者电网绝缘强度显着下降，这个电流可能达到危险程度，这就必须采取安全措施。

保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。

电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。

由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。

保护接地应用于中性点不接地的配电系统中。

2、保护接零. 保护接零的概念为了防止电气设备因绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与供电变压器的中性点相连接者称为保护接零。

保护接零（又称接零保护）也就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。

图6-7-15是采用保护接零情况下故障电流的示意图。

当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。

保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。

在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。

如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为：熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的额定电流较大，为了保证设备在正常情况下工作，所选用熔体的额定电流也会较大，在２７.５Ａ接地短路电流的作用下，将不断熔断，外壳带电的电气设备不能立即脱离电源，所以在设备的外壳上长期存在对地电压Ｕd，其值为：Ｕd=２7.５×４=１1０V显然，这是很危险的。

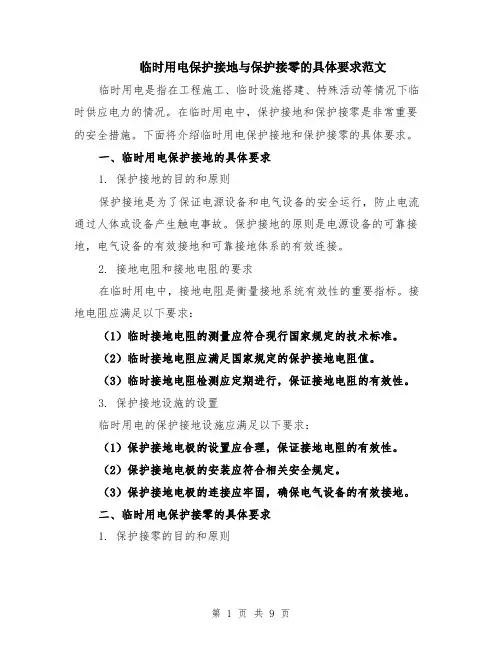

临时用电保护接地与保护接零的具体要求范文临时用电是指在工程施工、临时设施搭建、特殊活动等情况下临时供应电力的情况。

在临时用电中，保护接地和保护接零是非常重要的安全措施。

下面将介绍临时用电保护接地和保护接零的具体要求。

一、临时用电保护接地的具体要求1. 保护接地的目的和原则保护接地是为了保证电源设备和电气设备的安全运行，防止电流通过人体或设备产生触电事故。

保护接地的原则是电源设备的可靠接地，电气设备的有效接地和可靠接地体系的有效连接。

2. 接地电阻和接地电阻的要求在临时用电中，接地电阻是衡量接地系统有效性的重要指标。

接地电阻应满足以下要求：（1）临时接地电阻的测量应符合现行国家规定的技术标准。

（2）临时接地电阻应满足国家规定的保护接地电阻值。

（3）临时接地电阻检测应定期进行，保证接地电阻的有效性。

3. 保护接地设施的设置临时用电的保护接地设施应满足以下要求：（1）保护接地电极的设置应合理，保证接地电阻的有效性。

（2）保护接地电极的安装应符合相关安全规定。

（3）保护接地电极的连接应牢固，确保电气设备的有效接地。

二、临时用电保护接零的具体要求1. 保护接零的目的和原则保护接零是为了保证电气设备的安全运行，防止设备的漏电流超过安全标准，并通过接零保护装置及时切断电源。

保护接零的原则是接零导体应符合国家标准，接零装置的使用应符合相关安全规范。

2. 设备接零的要求在临时用电中，保护接零的设备应满足以下要求：（1）接零导体应采用合适的导体材料，导体截面积应符合国家标准。

（2）接零导体应保持良好的连接，确保接零装置的正常工作。

（3）接零导体应有良好的导电性能，避免接零电阻过大影响保护效果。

3. 接零保护装置的要求（1）接零保护装置应符合国家标准的技术要求。

（2）接零保护装置的选择应与供电电压等匹配，确保装置的正常工作。

（3）接零保护装置应定期检测，保证其性能和功能的有效性。

总结：临时用电保护接地和保护接零是临时用电安全的重要保障措施。

保护接地与保护接零的主要区别：（1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全范围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用范围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

保护接零的优点防电器外壳带电，若采用保护接地，在接地电阻RG符合要求不大于4欧姆的条件下，如果电器外壳带上220V的电压，则保护接地回路，短路电流I=U/（R0+RG）=220/（4+4）=27.5（A），其中R0是变压器中性点的接地电阻叫工作接地电阻。

为了保证保护设备可靠的动作，接地短路电流不小于自动开关整定电流的1.25倍或为容丝熔断电流的3倍，因此，上式中的短路电流仅能保证断开整定电流不超过27.5/1.25、即22A的自动开关，或27.5/3、即9.2A 的熔断器，如果保护设备的额定电流值大于上述值，保护设备就不能迅速、可靠的动作。

此时，电器设备外壳上将长期存在对地电压，对操作电器的人员是非常危险的。

而采用保护接零，电器外壳绝缘击穿时的短路电流远大于27.5（A），只要合理选择保护装置的动作电流，当绝缘击穿造成单相短路，短路电流通常很大，足以使保护装置迅速切断电源，消除触电的危险。

可见在接地电网中，为防止用电设备外壳带电伤人，采用保护接零比采用保护接地效果好的多。

保护接地与保护接零的主要区别
保护接地与保护接零的主要区别主要在以下几个部分：
（1）保护原理不同：保护接地是限制设备漏电后的对地电压，使之不超过安全范围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用范围不同：保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地（零点）的低压电网。

（3）线路结构不同：如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

中性点直接接地系统，也称大接地电流系统。

这种系统中一相接地时，出现除中性点以外的另一个接地点，构成了短路回路，接地故障相电流很大，为了防止设备损坏，必须迅速切断电源，因而供电可靠性低，易发生停电事故。

但这种系统上发生单相接地故障时，由于系统中性点的钳位作用，使非故障相的对地电压不会有明显的上升，因而对系统绝缘是有利的。

保护接地和保护接零以及重复接地与工作接释义和区别一、释义1、什么叫接地?在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

2、什么叫接零?将电气设备和用电装置的金属外壳与系统零线相接叫做接零.3、为何要接地和接零?接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地;二是为了人身和设备安全，如保护性接地和接零。

虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。

4、什么是保护接地?保护接地就是把电气设备的外壳、框架等用接地装置与大地可靠地连接，它适用于电源中性点不接地的低压系统中。

如果电气设备的绝缘损坏使金属导体碰壳，由于接地装置的接地电阻很小，则外壳对地电压大大降低。

当人体与外壳接触时，则外壳与大地之间形成两条并联支路，电气设备的接地电阻愈小，则通过人体的电流也愈小，所以可以防止触电。

5、什么是保护接零?保护接零就是在电源中性点接地的低压系统中，把电气设备的金属外壳、框架与中性线或接中干线(三相三线制电路中所敷设的接中干线)相连接。

如果电气设备的绝缘损坏而碰壳，构成“相一中”线短路回路，由于中性线的电阻很小，所以短路电流很大。

很大的短路电流将使电路中保护开关动作或使电路中保护熔丝断开，切断了电源，这时外壳不带电，便没有触电的可能。

6、什么叫重复接地?运行经验表明，在接零系统中，零线仅在电源处接地是不够安全的。

为此，零线还需要在低压架空线路的干线和分支线的终端进行接地;在电缆或架空线路引人建筑或大型建筑物处，也要进行接地(距接地点不超过50m 者除外):或在屋内将零线与配电屏、控制屏的接地装置相连接这种接地叫做重复接地。

7、什么是工作接地?工作接地就是将变压器的中性点接地。

其主要作用是系统电位稳定性，即减轻低压系统由于单相接地、高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。

其次，由于接地配电网中单相接地故障电流可达到几安至几十安，故障比较容易被检测，故障点也比较容易确定。

保护接地与保护接零在电气系统的设计和维护中，保护接地和保护接零这两个概念无疑是非常重要的。

因为它们直接涉及到系统的安全和稳定性。

本文将就这两个概念进行详细的介绍和论述。

一、保护接地保护接地（即PE）是指将电气设备的导电部分与地面连接起来，以确保工作场所的人员和设备能够得到良好的绝缘和保护，同时防止电气设备及其周围产生的静电和过电压等引起的意外事故。

保护接地一般使用黄绿相间的导线来连接。

具体来说，保护接地在以下几个方面起到了重要的作用：1、防止触电危险。

保护接地可以帮助释放电气设备中的漏电流，从而有效防止电气设备中的漏电流对人体产生的威胁。

2、防止设备损坏。

保护接地可以将电气设备产生的过电压引到地面，从而保护设备的安全。

3、防止静电危险。

保持设备的接地状态还可以有效预防产生静电危险。

4、提升信号质量。

一些信号接口需要保持接地状态，以确保数据和信号的质量不受干扰。

二、保护接零电气设备的保护接零（即PE/N）是指将电气设备的导电部分与0V（零位）相连接的一种电气保护措施。

其作用是将设备的零位有效地与地面连接起来，从而保护设备的安全和稳定运行。

通常情况下，保护接零和保护接地是同时存在的。

具体来说，保护接零可以在以下几个方面起到重要作用：1、确保电气设备的安全性。

保护接零可以防止漏电流对设备的损坏和对人员产生安全隐患。

2、提升设备的工作效率。

保护接零可以有效降低环境中电气噪声和干扰，从而提升设备的工作效率。

3、加强设备的稳定性。

保护接零可以通过连接零线和牢固的连接来加强设备的稳定运行。

三、保护接地和保护接零的区别保护接地和保护接零的共同点就是它们都是为了保证电气设备的稳定、安全运行而采取的措施。

但是，它们也存在一些区别。

1、连接方式不同。

保护接地是将设备的导电部分与地面连接，而保护接零是将设备的导电部分与零位相连。

2、作用不同。

保护接地主要是防止漏电流对设备和人员产生危害，同时降低环境中电气噪声和干扰；而保护接零则更加侧重于保证设备的稳定和安全运行。

保护接地、工作接地和保护接零的区别工作接地就是将变压器的中性点接地。

其主要作用是系统电位的稳定性，即减轻低压系统由于一相接地，高低压短接等原因所产生过电压的危险性，并能防止绝缘击穿。

保护接地是指将电气装置正常情况下不带电的金属部分与接地装置连接起来，以防止该部分在故障情况下突然带电而造成对人体的伤害。

保护接零是指电气设备正常情况下不带电的金属部分用金属导体与系统中的零线连接起来，当设备绝缘损坏碰壳时，就形成单相金属性短路，短路电流流经相线、零线回路，而不经过电源中性点接地装置，从而产生足够大的短路电流，使过流保护装置迅速动作，切断漏电设备的电源，以保障人身安全。

保护接地、工作接地和保护接零一般和低压配电系统的形式相对应，保护接地对应IT系统、工作接地对应TT系统、保护接零对应TN系统。

根据现行的国家标准《低压配电设计规范》（国标50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

1.TT方式供电系统。

低压配电网都是采用的三相四相制，而中性点的接地就是工作接地，中性线就是工作零线。

2.TN方式供电系统。

这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下：（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

（2）TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

3.TN-C方式供电系统。

它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示。

电器设备保护接地和保护接零规定是为了保证电器设备的安全运行而制定的一系列规定。

接地和接零是电器设备安装和使用的基本要求，合理的接地和接零可以有效地防止电器设备发生电击、火灾等事故，保障人身和财产安全。

一、接地规定接地是指将电气设备的金属外壳或导电部分与地面之间建立可靠的电气连接，将求地出现的故障电流或雷电电流引入地面，以保护人身安全和设备的正常运行。

1. 接地方法按照不同的电器设备特点和使用环境，可以采用以下几种接地方法：(1) 独立接地：单台设备将金属外壳或导电部分直接通过导线连接到地板或接地网上。

(2) 组合接地：多台设备通过共同接地导线连接到地板或接地网上，形成一个地网，共享接地。

(3) 隔离接地：采用绝缘设备或隔离变压器，通过特殊绝缘手段将设备与地面隔离，形成独立的接地系统。

(4) 涂层接地：对设备的金属外壳或导电部分施加一层导电涂层，将电流引入地面。

2. 接地导线进行接地时，需要选择合适的接地导线。

接地导线应选择优质的铜导线或铝合金导线，截面积应根据设备的功率、电压等参数进行合理计算。

接地导线应安装在可靠的导电材料上，如金属管道、金属槽道等，避免与其他导线共用管道，以减少干扰。

3. 接地电阻接地设备应具备适当的接地电阻。

一般情况下，接地电阻应小于4欧姆，特殊情况下可以适当放宽到10欧姆。

接地电阻的计算应根据设备的功率、电压、使用环境等因素进行合理计算。

4. 接地装置为了保证接地的安全可靠，需要配备几个重要的接地装置：(1) 接地线夹：用于连接接地导线与设备的金属外壳或导电部分，保证接地的连续性。

(2) 接地闸：用于防止雷电等大电流过载时，将大电流引入地面，有效保护电器设备。

(3) 避雷针：安装在高大建筑物或设备上，用于接收雷电击中，引导雷电电流尽快趋向地面。

二、接零规定接零是指将电器设备的工作电源的零线与大地之间建立可靠的电气连接，从而消除电器设备中的漏电风险，确保设备的正常工作。

1. 接零线规定接零线应与电器设备的工作电源中的零线相连，形成一条可靠的回路。

保护接地与保护接零的主要区别（1）保护原理不同保护接地是限制设备漏电后的对地电压，使之不超过安全围。

在高压系统中，保护接地除限制对地电压外，在某些情况下，还有促使电网保护装置动作的作用；保护接零是借助接零线路使设备漏电形成单相短路，促使线路上的保护装置动作，以及切断故障设备的电源。

此外，在保护接零电网中，保护零线和重复接地还可限制设备漏电时的对地电压。

（2）适用围不同保护接地即适用于一般不接地的高低压电网，也适用于采取了其他安全措施（如装设漏电保护器）的低压电网；保护接零只适用于中性点直接接地的低压电网。

（3）线路结构不同如果采取保护接地措施，电网中可以无工作零线，只设保护接地线；如果采取了保护接零措施，则必须设工作零线，利用工作零线作接零保护。

保护接零线不应接开关、熔断器，当在工作零线上装设熔断器等开断电器时，还必须另装保护接地线或接零线。

三相五线制中五线指的是：3根相线加一根地线一根零线。

一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V，一般供电机使用。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两跟"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.现在实际中还有一种三相六线的接法,除工作零线,保护接地外,还专门另配一路接地线,这根线跟设备地线分开来接,不与其他任何线相接,用做对仪器设备的保护,因为电气件的损坏往往只几微秒的时间,所以要将误动作电流更快的引回,需要仪器直接接地.中性点接地是指变压器或发电机的中性点通过导线与地线相连接，目前有用很广泛；中性点接零,没听讲过，你的意思可能是中性点直接相互连接，而不接地。
