excel模板-饼形图-多饼图组合图

Excel图表类型及使用(可以直接使用，可编辑实用优秀文档，欢迎下载）谈谈什么情形下适用什么常用图表类型。

Excel 提供了11种类型的图表，其中又含有73种图表子类型。

1.柱形图——经常用于表示以行和列排列的数据。

对于显示随时间的变化很有用。

最常用的布局是将信息类型放在横坐标轴上，将数值项放在纵坐标轴上。

2.折线图——与柱形图类似，也可以很好地显示在工作表中以行和列排列的数据。

区别在于折线图可以显示一段时间内连续的数据，特别用于显示趋势。

3.饼图——适合于显示个体与整体的比例关系。

显示数据系列相对于总量的比例，每个扇区显示其占总体的百分比，所有扇区百分数的总和为100%。

在创建饼图时，可以将饼图的一部分拉出来与饼图分离，以更清晰地表达其效果。

下列图表类型是用于比较组分的有效图表：（1）饼图适合用于比较2～5个组分。

（2）复合饼图适合用于比较6～10个组分。

（3）复合条饼图可处理6～15个组分。

（4）如果有两个或多个饼图，应使用百分比堆积柱形图。

百分比堆积条形图、百分比堆积折线图以及百分比堆积面积图都是由百分比堆积柱形图衍变而来的。

4.条形图——对于比较两个或多个项之间的差异很有用。

5.面积图——面积图是以阴影或颜色填充折线下方区域的折线图，适用于要突出部分时间系列时，特别适合于显示随时间改变的量。

如果只有几个数据点，添加垂直线有助于读者分辨每个时期的实际值。

6.XY（散点）图——适合于表示表格中数值之间的关系，常用于统计与科学数据的显示。

特别适合用于比较两个可能互相关联的变量。

虽然散点图可用于大型数据集，但其缺陷是，如果不使用VBA或插件，将很难给点加上标签。

如果数据集较小，可使用成对的条形图来显示相同的信息，这种图表可添加标签，让读者能够看出哪些记录与其他记录不符。

7.气泡图——与散点图相似，但气泡图不常用且通常不易理解。

气泡图是一种特殊的XY散点图，可显示3个变量的关系。

气泡图最适合用于较小的数据集。

Excel制作图表教程表格数据所表达的信息常常显得枯燥乏味，不易理解，如果制成图表，则能一目了然。

例如，图1所示Office所带的图表制作程序—Graph能利用表格数据来创建图表。

该程序作为Office工具中的一个组件，不但Excel可调用，Word 也可以调用。

Office 2003所带的图表制作程序是Graph 11中文版。

下面以图1中的数据创建图表为例，说明Excel 2003创建和编辑图表的方法。

1 创建图表第一步，选定所需的数据后，单击“插入”·“图表”。

提示：图1选定的是，B2－F2和B5－F5两个不相邻的单元格区域。

选定方法是，先选定其中的一个区域（如，B5－F5）后，按Ctrl 键，再选定另一个区域（如，B2－F2）。

第二步，在“图表向导－4 步骤之1－图表类型”对话框（图2）上，“标准类型”框中，选定所需类型（如饼图）后，再选定“子图表类型”，然后单击“下一步”。

图1图2第三步，在“图表向导－4 步骤之1－图表源数据”对话框（图3）上，如果需要更改源数据（区域），则单击“数据区域”框右端的“压缩对话框”按钮，临时移除对话框，以便于在工作表中通过选择单元格来输入区域。

完成后，可再次单击该按钮显示完整对话框。

最后单击“下一步”。

图3图4第四步，在“图表向导－4 步骤之1－附表选项”对话框（图4）上，“标题”选项卡的“图表标题”框中键入图表标题；“图例”选项卡上，“位置”单选按钮组中，选中“底部”，将图例放置在底部；“数据标志”选项卡（图5）上，选中“类别名称”复选框，然后，单击“下一步”。

图5图6第五步，在“图表向导－4 步骤之1－图表位置”对话框（图6）上，选择将图表“作为其中的对象插入”原工作表，或“作为新工作表插入”（插入到一张新建的工作表中），单击“下一步”。

至此图表创建工作全部完成。

2 编辑图表2.1 更改图表类型图表的类型有：柱形图（默认）、条形图、折线图、饼图等14种。

excel分析图表制作，如何轻松创建折线图、柱状图、饼图
1. 背景
在Excel中通过数据间的关系选择合适的图表，使其表达的主题和内容更加简单清晰。

下面我们介绍常用图形折线图、柱状图、饼图。

2. 操作步骤
2.1 在excel上拖出数据集，并且【刷新数据】如下图
2.2 刷新数据后，全选数据，在【插入】选项卡上选择【数据透视表】，如下图
点击【确定】，操作数据透视表，可以拖动字段在【行】、【列】里面，如下图，
选择【插入】选项卡
选择【推荐的图表】
2.3 先插入柱形图，效果如下:
折线图：
饼图：
3. 总结
本文通过Smartbi数据服务能力+Excel 本身的图表实现的，你在Smartbi平台还可以通过其他方式实现不同的业务需求、图表展现形式。

Excel数据可视化应⽤（直⽅图、折线图、饼状图）直⽅图：对⽐关系 直⽅图是⼀种统计报告图，是表⽰资料变化情况的主要⼯具。

直⽅图由⼀系列⾼度不等的的纵向条纹或线段表⽰数据分布的情况。

⼀般⽤横轴表⽰数据类型，纵轴表⽰分布情况。

例1： 1.右键单击图表的纵坐标轴数据，选择“设置坐标轴格式”命令打开窗格，在“坐标轴选项”下，各类数据设置如下： 2.右键单击图例，选择设置图例格式，选择靠上（或点击图表空⽩处，点击上⽅图表⼯具中的设计，选择下⽅左侧的“添加图表元素”，选择“图例”、“顶部”） 3.右键单击任⼀直条（单击⼀下会⾃动选择全部直条），选择“添加数据标签”中的“添加数据标签” 4.单击图表空⽩处，选择“更改图表类型”，选择“三维簇壮柱形图”（三维簇状图可能会造成数据上的歧义，最好使⽤三维圆锥图） 例2： 右键单击直条，选择“设置数据系列格式”，调整分类间距（如这⾥可以调整为80%） 例3： 右键单击直条，选择“设置数据系列格式”，选择“效果”，点击下⽅的“阴影”，在预设中选择“内部下⽅”（如果是外部可能会有增⾼效果，会造成数据上的歧义），可根据实际效果调整“模糊”、“⾓度”、“距离”，也可调整阴影的颜⾊ 例4： 1.由图可知“完成率”是红⾊直条，右键单击任⼀红⾊直条，选择“设置数据系列格式”，选择“填充与线条”，点击“线条”选择“图案填充”，选择“宽上对⾓线” 2.在设置系列格式中选择“系列选项”，调整下⽅“系列重叠”为100%折线图：按时间或类别显⽰趋势 在折线图中，可以显⽰数据点以表⽰单个数据，也可以不显⽰这些数据点，⽽表⽰某类数据的趋势。

如果有很多数据点且它们的顺序很重要时，折线图尤其有⽤。

当有多个类别或数值是近似的，⼀般使⽤不带数据标签的折线图较为合适。

折线图中的线条的数量最好不要超过四个，否则会显得很繁杂。

例1： 右键单击Y轴，选择“设置坐标轴格式”，“边界”和“单位”值设置如下： 例2： 1.右键单击代表“平板电视”的折线，选择“设置系列格式”，选择“填充与线条”，其下⽅点击“标记”，选择“数据标记选项”，选择“内置”，设置其“类型”与“⼤⼩”，其余两条折线均是此操作 2.其最⼤值为“4⽉：180”，左键单击⼀下会选择全部值，再单击⼀下则会选择我们所要选择的值（不要双击，单击⼀下后停顿⼏秒再单击⼀下），选择好了后右键选择“添加数据标签”中的“添加数据标签”，最⼩值也是此操作 例3：⾯积图 1.选中表格数据，点击“插⼊”，选择图表中的折线图其中需要将图表中的“单价”删去，需要将横坐标轴的数据进⾏修改右键单击任⼀条，点击“选择数据”，在弹出框中将左边“图例项（系列）”中的“单价”除去，选择右边“⽔平（分类）轴标签”中的“编辑”，然后选择“单价”⾏（只选择数据） 2.将第⼀个销售额的折线图添加数据标记点，右键单击图例或折线，选择“更改图标类型”，将第⼆个销售额的图表类型设置为⾯积图 3.右键单击⾯积图选择“设置数据系列格式”，选择“填充与线条”，单击“填充”中的“纯⾊填充”，可更改颜⾊设置透明度饼状图：部分占总体的⽐例 圆饼图是⽤扇形⾯积，也就是圆⼼⾓的度数来表⽰数量。

Excel数据可视化利用Excel创建折线图与面积图的组合图Excel数据可视化是一种强大的工具，可以帮助我们更好地理解和分析数据。

其中，折线图和面积图是两种常用的数据可视化方式。

本文将介绍如何利用Excel创建折线图与面积图的组合图，以便更好地展示和比较数据。

在使用Excel创建折线图与面积图的组合图之前，我们需要准备好需要展示的数据。

数据可以是一个时间序列，例如某个产品的销售量在不同月份的变化情况。

接下来，我们将按照以下步骤进行创建。

第一步，打开Excel并创建一个新的工作表。

在工作表中，我们将数据按照表格的格式进行录入。

例如，我们将月份作为第一列的数据，并在后续列中录入相应的销售量数据。

第二步，选中需要创建折线图与面积图的数据区域。

在Excel中，可以使用鼠标拖动来选中一定的数据范围。

确保选中的数据包括了时间序列和对应的数值。

第三步，点击Excel顶部菜单栏中的“插入”选项，选择“折线图”图标下的“折线图”选项。

在弹出的菜单中，选择“带有面积图”的折线图类型。

第四步，Excel将根据选中的数据自动创建折线图与面积图的组合图。

我们可以通过调整图表的显示样式来优化图表的外观。

例如，可以选择不显示面积图的颜色填充，或者修改折线图和面积图的线条颜色和粗细。

第五步，添加图表的标题和坐标轴标签。

在创建的图表中，可以点击任意一个部分，然后在Excel顶部菜单栏中选择“布局”选项，进而进行图表元素的添加和编辑。

除了以上基本步骤，我们还可以对Excel创建的折线图与面积图的组合图进行更多的调整和优化。

例如，可以修改数据系列的样式和颜色，或者调整图表的大小和位置。

通过不断尝试和调整，我们可以创建出更加美观和有效的数据可视化图表。

当然，仅仅创建了折线图与面积图的组合图还不足以实现数据的有效传达。

在展示图表的时候，我们需要注重以下几点：第一，合理选择图表的类型和显示方式。

不同的数据类型和分析目的适合不同的图表类型，我们需要根据具体情况来选择合适的图表类型。

ＥＸＣＥＬ饼图的数据表达饼图是EXCEL中最常用的图表之一，主要用来表现事物的整体分布及构成。

例如，银行的客户，从性别构成上可以统计男、女性比例，从年龄上可以统计青年、中年和老年的分布状况；再比如企业的广告投放预算，按渠道可统计电视、广播、报刊、网络、路牌、电影植入等方面的费用分布。

除此以外，饼图也可以用来突出特定的百分比数据。

1 分类数据的构成饼图，最常用的，是用来反映若干个分类的构成情况（如图1）。

分类不宜过多，否则饼图显得过于拥挤，信息无法充分表达。

图12 百分比数据的表达当我们需要突出或强调一个百分比数据时，我们也可以使用饼图。

此时，饼图只包括两个分类：被突出数据及其它，如图4.2所示。

图2这一技巧也适用于环形图，用环形图来表达百分比数据也是恰如其分的，例如图3所示的效果。

图33 多分类数据的展现（1）：复合饼图在制作饼图时，如果分类过多，则饼图会被密集地分割，导致图表显示拥挤、模糊，难以区分和辩认，分类信息无法在有限的空间内清晰地展现，如图4的示例。

图4对于这种情况，我们可以使用复合饼图来解决。

打开范例文档“【Excel高手成长笔记】之二：第4章饼图的数据表达.xlsx”，如图5，C5:D16单元格区域为一组模拟的银行业务收入数据。

由于业务类型较多，我们使用复合饼图来制作图表。

图5以下是具体步骤。

Step1 用鼠标选中C5:D16区域，在“插入”选项卡→“图表”区域点击饼图下方箭头，在其中选择二维饼图下的复合饼图，如图6所示。

图6Step2在图中点击饼图，选中数据系列，单击鼠标右键，选择并打开“设置数据系列格式”对话框，如图7。

图7根据需要，我们在左侧的大饼中展示占比较大的几项业务数据，剩余的业务项展示在右侧的小饼中。

在“系列分割依据”中选择：位置，在“第二绘图区包含最后一个值”中进行调整，假定我们在左侧的饼图中包含三个主要的业务类型，则此微调框中可填入9（业务类型总数-3，即12-3＝9）。

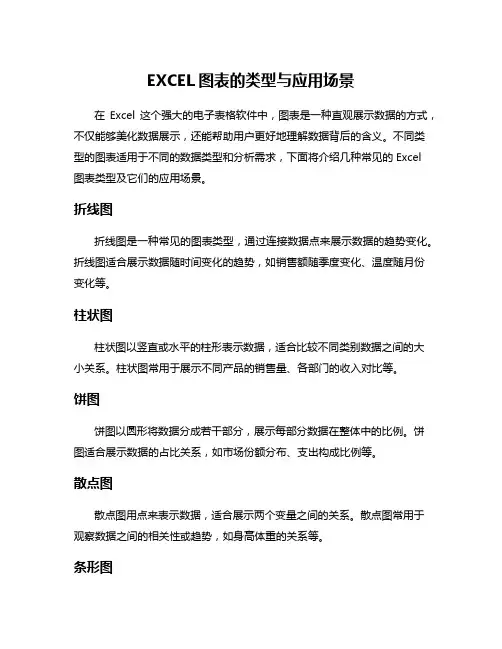

EXCEL图表的类型与应用场景
在Excel这个强大的电子表格软件中，图表是一种直观展示数据的方式，不仅能够美化数据展示，还能帮助用户更好地理解数据背后的含义。

不同类型的图表适用于不同的数据类型和分析需求，下面将介绍几种常见的Excel
图表类型及它们的应用场景。

折线图
折线图是一种常见的图表类型，通过连接数据点来展示数据的趋势变化。

折线图适合展示数据随时间变化的趋势，如销售额随季度变化、温度随月份变化等。

柱状图
柱状图以竖直或水平的柱形表示数据，适合比较不同类别数据之间的大小关系。

柱状图常用于展示不同产品的销售量、各部门的收入对比等。

饼图
饼图以圆形将数据分成若干部分，展示每部分数据在整体中的比例。

饼图适合展示数据的占比关系，如市场份额分布、支出构成比例等。

散点图
散点图用点来表示数据，适合展示两个变量之间的关系。

散点图常用于观察数据之间的相关性或趋势，如身高体重的关系等。

条形图
条形图类似于柱状图，但是柱形是水平的。

条形图适合展示类别较多的数据，如不同城市的人口数量对比等。

面积图
面积图是一种堆积的折线图，用不同颜色的面积表示数据的大小。

面积图适合展示数据的总量随时间变化的趋势，如不同产品的销售额变化情况等。

通过选择合适的图表类型，我们可以更清晰地呈现数据，帮助他人更好地理解数据的含义和趋势，从而做出更明智的决策。

不同类型的Excel图表各有其独特的应用场景，选择合适的图表类型能使数据更直观、易懂地展示出来，帮助用户更好地分析数据和做出决策。

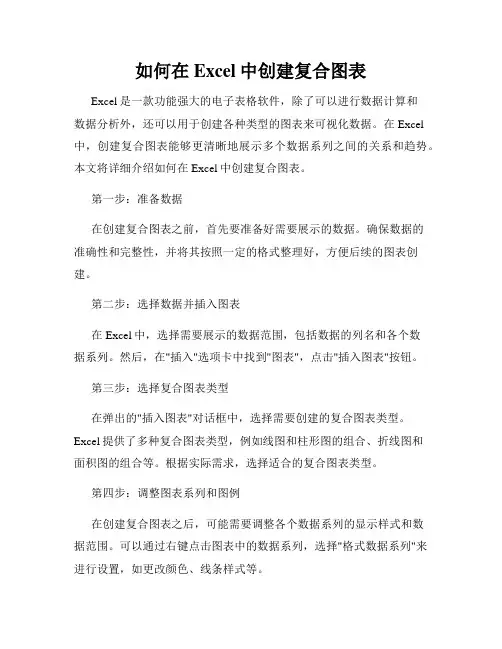

如何在Excel中创建复合图表Excel是一款功能强大的电子表格软件，除了可以进行数据计算和数据分析外，还可以用于创建各种类型的图表来可视化数据。

在Excel 中，创建复合图表能够更清晰地展示多个数据系列之间的关系和趋势。

本文将详细介绍如何在Excel中创建复合图表。

第一步：准备数据在创建复合图表之前，首先要准备好需要展示的数据。

确保数据的准确性和完整性，并将其按照一定的格式整理好，方便后续的图表创建。

第二步：选择数据并插入图表在Excel中，选择需要展示的数据范围，包括数据的列名和各个数据系列。

然后，在"插入"选项卡中找到"图表"，点击"插入图表"按钮。

第三步：选择复合图表类型在弹出的"插入图表"对话框中，选择需要创建的复合图表类型。

Excel提供了多种复合图表类型，例如线图和柱形图的组合、折线图和面积图的组合等。

根据实际需求，选择适合的复合图表类型。

第四步：调整图表系列和图例在创建复合图表之后，可能需要调整各个数据系列的显示样式和数据范围。

可以通过右键点击图表中的数据系列，选择"格式数据系列"来进行设置，如更改颜色、线条样式等。

同时，还可以调整图表中的图例，可以选择是否显示图例，以及图例的位置和样式。

右键点击图表，选择"图表元素"中的"图例"进行相应调整。

第五步：添加和设置数据标签数据标签是在图表中显示各个数据点数值的标签。

通过右键点击图表，选择"添加数据标签"来添加数据标签，并可以根据需要设置标签的位置和样式。

第六步：添加数据表数据表是在图表下方显示数据的表格。

通过右键点击图表，选择"显示数据表"来添加数据表，并可以调整数据表的样式和布局。

第七步：调整图表布局和样式在创建完成复合图表后，可以根据需要进行进一步的调整。

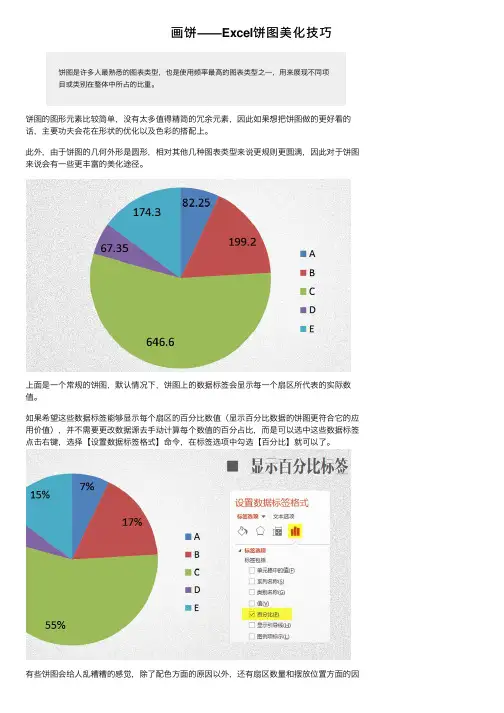

画饼——Excel饼图美化技巧饼图是许多⼈最熟悉的图表类型，也是使⽤频率最⾼的图表类型之⼀，⽤来展现不同项⽬或类别在整体中所占的⽐重。

饼图的图形元素⽐较简单，没有太多值得精简的冗余元素，因此如果想把饼图做的更好看的话，主要功夫会花在形状的优化以及⾊彩的搭配上。

此外，由于饼图的⼏何外形是圆形，相对其他⼏种图表类型来说更规则更圆满，因此对于饼图来说会有⼀些更丰富的美化途径。

上⾯是⼀个常规的饼图，默认情况下，饼图上的数据标签会显⽰每⼀个扇区所代表的实际数值。

如果希望这些数据标签能够显⽰每个扇区的百分⽐数值（显⽰百分⽐数据的饼图更符合它的应⽤价值），并不需要更改数据源去⼿动计算每个数值的百分占⽐，⽽是可以选中这些数据标签点击右键，选择【设置数据标签格式】命令，在标签选项中勾选【百分⽐】就可以了。

有些饼图会给⼈乱糟糟的感觉，除了配⾊⽅⾯的原因以外，还有扇区数量和摆放位置⽅⾯的因素。

下⾯这些经验也许可以改善饼图的外观效果：1，通常来说，不太适合在饼图中放置太多的扇区（数据个数），把数量尽量控制在6～7个以下。

2，其次，如果能够在⽣成图表之前给数据按照⼤⼩顺序做个排序，⽣成的饼图相对来说会更好看些。

3，饼图中第⼀个扇区的默认起始位置是12点钟⽅向（0度），这个起始⾓度可以通过选项更改，通常来说，把数值最⼤的扇区放置在4点钟和8点钟⽅向相对来说可以显得⽐较稳定和美观。

修改第⼀扇区起始⾓度的实现⽅法：选中饼图的系列，点击右键选择【设置数据系列格式】命令，在系列选项中可以更改【第⼀扇区起始⾓度】的取值。

使⽤上⾯所说的按数据⼤⼩顺序排序的摆放⽅法，最⼤的扇区最后会与最⼩的扇区连接在⼀起，如果两者⽐例相差⽐较⼤，特别是扇区⽐较多的情况下，也许会让饼图显得不太和谐，在这种情况下可以在原有排序的基础上，把第⼆⼤的扇区放置在最⼩扇区这⼀侧（表格中的数据放置到系列的最后），通过这种调整来改善观感。

要让饼图显得好看，配⾊是关键。

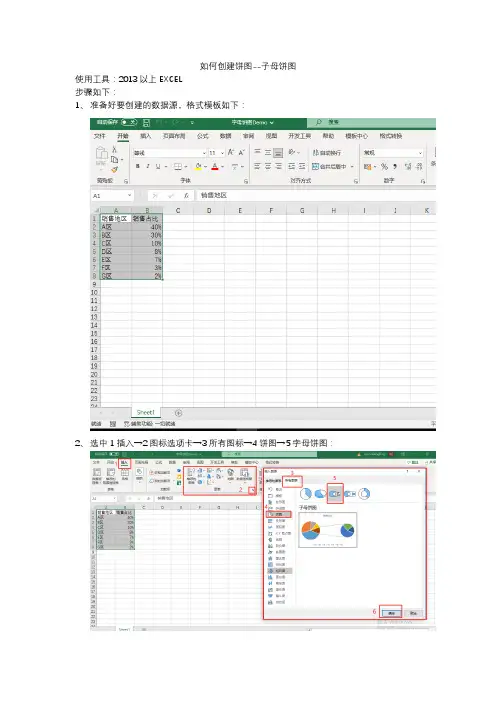

如何创建饼图--子母饼图
使用工具：2013以上EXCEL
步骤如下：
1、准备好要创建的数据源，格式模板如下：
2、选中1插入→2图标选项卡→3所有图标→4饼图→5字母饼图：
得到如下图表图形
3、字母饼图设置：点击1加号→2数据标签打钩→3更多选项：
4、弹出设置数据标签格式：1点击标签选项→2选中类别名称及值等选项
5、我们要将C区一下的销售区域（D、E、F、G区）归入到其他区域:
1右击饼图→2选择设置数据系列格式→3设置系列选项→第二绘图区中的值选择4（根据实际情况选择数字）：
然后再稍微设置一下图标格式就OK啦。
