数控车床多把刀具加工螺纹地对刀方法

在进行加工之前，数控车床要进行对刀操作，以便确保产品加工的精度以及准度，在实际进行生产的过程中，数控车床对刀的操作有试切对刀和机外对刀仪这两种对刀方法，但是在进行对刀操作的时候也会出现一些问题，下面我们就来具体介绍一下数控车床对刀的操作步骤。

1、试切对刀试切对刀主要用在建立加工坐标系。

在安装好工件后，为了可以加工出需要的加工件，要将编程原点设定为加工原点，建立加工坐标系，用来确定刀具和工件的相对位置，使刀具按照编程轨迹进行运动，最终加工出所需零件。

试切对刀的步骤主要有：（1）选择机床的手动操作模式；（2）启动主轴，试切工件外圆，保持X方向不移动；（3）停主轴，测量出工件的外径值；（4）选择机床的MDI操作模式；（5）按下“off set sitting”按钮；（6）按下屏幕下方的“坐标系”软键；（7）光标移至“G54”；（8）输入X及测量的直径值；（9）按下屏幕下方的“测量”软键；（10）启动主轴，试切工件端面，保持Z方向不移动；2、机外对刀仪对刀机外对刀仪对刀需要将显微对刀仪固定于车床上，用于建立刀具之间的补偿值。

但是因为刀具尺寸会有一定差别，机床中刀位点的坐标值也会因此而出现不同。

如果不设立刀具之间的补偿值，运行相同的程序时就不可能加工出相同的尺寸，想要保证运行相同的程序时，运用不同的刀具得出相同的尺寸，则需要建立刀具间的补偿。

机外对刀仪对刀的步骤主要有：（1）移动基准刀，让刀位点对准显微镜的十字线中心；（2）将基准刀在该点的相对位置清零，具体操作是选择相对位置显示；（3）将其刀具补偿值清零，具体操作是按下“off set sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在基准刀相对应的刀具补偿号上输入Xo、Zo；（4）选择机床的手动操作模式，移出刀架，换刀；（5）使其刀位点对准显微镜的十字线中心；（6）选择机床的MDI操作模式；（7）设置刀具补偿值，具体操作是按下“offset sitting”按钮，按下屏幕下方的“补正”软键，选择“形状”，在相对应的刀补号上输入X、Z；（8）移出刀架，执行自动换刀指令即可。

简述数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于工业生产中。

对刀是数控车床使用中非常重要的一步，它可以确保加工质量和效率。

本文将简要介绍数控车床对刀的操作步骤。

步骤一：准备工作在进行数控车床对刀操作之前，需要进行以下准备工作：1.确保车床工作区域整洁、安全，清除与加工无关的杂物；2.确保车床已经通电并正常运行；3.准备好工作所需的刀具、夹具等。

步骤二：安装刀具1.根据加工需要选择适当的刀具，并检查刀具的状态；2.将刀具安装到车床刀架上，并使用扳手等工具固定好；3.确保刀具安装牢固，无松动。

步骤三：刀具测量1.使用必要的测量工具（如卡规、千分尺等），测量刀具的尺寸；2.根据测量结果调整刀具的位置和角度，以确保刀具与工件之间的距离和角度符合要求；3.利用车床上的测量功能，如工具测量仪，可以更方便地进行刀具测量。

步骤四：调整刀具偏移量1.打开数控车床的控制面板，进入刀具偏移量调整界面；2.根据刀具的测量结果，逐一调整刀具的偏移量，包括径向偏移和切向偏移；3.在调整中，可以通过手动移动刀具并观察加工效果，进行微调，以达到最佳的加工质量。

步骤五：保存参数1.当刀具调整到位后，将调整过的刀具偏移量参数保存到数控车床的控制系统中；2.根据刀具的类型和位置，可以在数控车床的控制系统中选择相应的刀具参数存储槽进行保存；3.保存参数后，可以随时调用该刀具参数进行加工操作，提高加工效率。

步骤六：试切与调整1.在进行实际加工之前，进行试切操作，观察切削效果；2.根据试切结果，进行必要的调整，如调整切削速度、进给速度、切削深度等；3.不断试切与调整，直到达到满意的加工效果。

步骤七：加工生产1.在完成刀具调整和试切调整后，即可正式进行加工生产；2.根据加工要求，在数控车床上设置相应的加工参数，如切削速度、进给速度、切削深度等；3.监控加工过程，及时调整参数，保证加工质量和效率。

以上便是数控车床对刀操作的简要步骤。

数控车床的对刀步骤1. 背景介绍数控车床是一种自动化机械设备，用于加工各种金属材料的零件。

在进行加工之前，需要对刀进行调整，以确保加工的精度和质量。

本文将介绍数控车床的对刀步骤。

2. 对刀工具准备在进行数控车床的对刀之前，需要准备一些必要的工具和设备： - 对刀仪：用于测量和调整刀具位置和高度。

- 手动螺丝刀：用于固定和调整刀具。

- 调整块：用于校准对刀仪。

3. 对刀流程以下是数控车床的对刀步骤：步骤一：安装并调整对刀仪1.将对刀仪安装在数控车床上，并确保其牢固稳定。

2.使用手动螺丝刀调整对刀仪的位置，使其与工件表面接触。

3.使用调整块校准对刀仪，确保其精度和准确性。

步骤二：选择合适的工具1.根据加工要求和工件材料选择合适的刀具。

2.安装刀具并使用手动螺丝刀进行固定。

步骤三：调整刀具位置和高度1.打开数控车床的控制系统，并进入对刀模式。

2.使用对刀仪在工件表面上进行测量，确定刀具的位置和高度。

3.根据测量结果进行调整，使刀具与工件表面接触但不产生过多压力。

步骤四：校准坐标系1.在数控车床的控制系统中，选择校准坐标系的选项。

2.根据机床的实际情况和加工要求，选择合适的校准方式。

3.按照系统提示进行操作，完成坐标系的校准。

步骤五：测试加工1.将加工程序加载到数控车床的控制系统中。

2.进行空运行测试，确保刀具和工件没有碰撞或其他异常情况。

3.调整加工参数和切削条件，以达到理想的加工效果。

步骤六：完成对刀1.确认对刀完成后，关闭对刀模式并保存相关设置。

2.将工件固定在数控车床上，并开始正式的加工过程。

4. 注意事项在进行数控车床的对刀过程中，需要注意以下事项：•安全第一：在操作过程中要注意保护自己和他人的安全，避免发生意外事故。

•仔细测量：对刀仪的测量结果将直接影响加工的精度和质量，因此要仔细进行测量。

•切勿强力碰撞：刀具和工件之间不应产生过大的压力，以免损坏刀具或工件。

•校准坐标系：正确校准坐标系可以确保加工程序的准确性和一致性。

数控车床对刀操作步骤数控车床是一种自动化加工设备，能够通过预先输入的程序，对工件进行自动化、高精度的加工。

而对刀则是数控车床加工前的必要工序之一，它的正确性直接关系到后续加工过程中的加工精度和加工质量。

概述：对刀操作是指在开始使用数控车床进行加工之前，通过适当的调整，确保车刀和工件保持正常的刀具与工件接触状态，以便保证加工质量并避免机床因对刀不良而受损。

对刀操作可以分为以下几个步骤：1. 准备工作在开始对刀操作之前，需要先进行一些准备工作，以确保操作的顺利进行。

• 1.1. 首先，需要准备好数控车床的相关机床部件和刀具，确保它们的完好无损并具备所需的精度。

• 1.2. 接下来，需要查询数控程序，在程序中查找有关对刀的信息，例如刀具编码、刀具长度补偿等。

• 1.3. 确保数控车床的电源和气源供应正常，并检查相关的安全和保护装置是否有效。

2. 安全措施在进行对刀操作之前，务必要做好安全工作，以防止意外事故的发生。

• 2.1. 首先，穿戴好相应的个人防护用品，如安全帽、护目镜、耳塞等。

• 2.2. 确保车床周围没有杂物，并保持工作区域的整洁和清理。

• 2.3. 在进行对刀操作时，要特别注意刀具的锋利边缘，以免伤到手指。

3. 车刀装夹与基准准备接下来，需要对车刀进行装夹，并进行基准准备工作，以便对刀操作的进行。

• 3.1. 根据程序中的刀具编码和刀位图，选择正确的刀具。

• 3.2. 在刀具和主轴上分别进行清洁，并检查其表面是否有损坏或划伤。

• 3.3. 将刀具装夹到车床刀架上，使用扳手和螺母进行固定，注意不要过紧或过松。

• 3.4. 使用工具对刀具进行调整，使刀具的刃部朝向工件的正确位置。

4. 刀具长度补偿在进行对刀操作之前，需要对刀具的长度进行补偿，以确保刀具与工件的接触状态良好。

• 4.1. 通过数控程序中的对刀功能，找出刀具长度补偿的参数值，并输入到数控系统中。

• 4.2. 根据刀具的长度补偿参数，使用对刀仪或辅助工具，测量刀具的实际长度。

螺纹在日常生活中的应用十分广泛，机械机床、大型设备、航空航天、汽车车零件，船业以及很多连接件中存在着各种各样的螺纹，那么应用最广泛的是普通三角螺纹，普通三角螺纹分为内螺纹和外螺纹，外螺纹加工相对于外圆和内孔的加工比较简单，在数控车床上加工外螺纹关键是掌握螺纹指令格式及各参数的含义，学会螺纹小径的计算，当然也不能忘记加工前的试切对刀，今天教大家正确安装外螺纹车刀的方法以及试切对刀的方法,一起来看看吧。

螺纹的车削加工是数控机床加工中比较常见的，现在主要通过使用可转位刀片来获得高生产效率和高生产安全性，如图所示：螺纹切削的刀片类型：全牙型刀片：螺纹切削时可获得高生产效率，这些刀片最为常用，它们可切削出包括牙顶在内的整个螺纹牙型。

V牙型刀片60度与55度：由于这些刀片不能切削牙顶，因此必须在进行螺纹切削之前就将螺栓外径和螺母内径车削到正确直径。

多齿刀片：适用于大批量生产中的高效、经济性螺纹切削，与全牙形刀片很相似，但有两个或更多的齿。

螺纹车刀的安装要求：1. 刀尖应与车床主轴线等高。

2. 车刀刀尖对称中心线应与工件的轴线垂直，其底面应平放在刀架上。

3. 螺纹车刀安装时应用螺纹角度样板给予校正位置，位置装正后，应用刀架螺钉压紧，至少用两个螺钉并交替拧紧。

螺纹车刀的安装步骤：1.螺纹车刀刀尖对中心高。

2.角度样板校正车刀，使刀尖对称中心线与工件的轴线垂直。

3.刀架两个螺钉交替拧紧。

试切对刀的过程：1. 装夹工件及车刀2. 在手动操作方式下，启动主轴，用当前刀具在加工余量范围内试切工件外圆，车的长度必须能够方便测量，X轴不要移动，沿Z的正方向退出来，停主轴。

3. 测量所车的外圆尺寸Xa.4. 按“OFS/SET”键，按CRT屏下“刀偏”软键。

5. 按CRT屏下的软键“形状”。

6. 将光标移到刀具号相对应的位置后，输入“Xa”,然后按CRT屏下的软键“测量”，在对应的刀补位上生成对应刀补值。

7. 在手动方式下，用外圆车刀把端面车平整，再使用螺纹车刀刀尖对准工件端面，沿X正方退出来，Z方向不动，停主轴。

数控车床对刀步骤
1. 对刀工具：0-150mm游标卡尺、三爪扳手和压刀扳手、刀具90度外圆车刀、毛坯φ50x83
2. 选择刀位：刀位要和程序对应
3. 装夹车刀：双手拧紧即可
4. 装夹工件：保证三爪的三个面与毛坯接触，伸出长度5
5.
5. 使用加力杆逐一夹紧使其毛坯受力均匀
6. Z轴对刀
7. 使用录入使主轴正转，转速500转每分钟
8. 手动方式快速移动至工件
9. 用手轮方式匀速进给平面
10. 此时沿X轴方向匀速退刀Z轴不动
11. 点击刀补按键找到相应的刀补号输入Z0.0点击输入（广数系统）或者测量（发那科系统）
12. X向对刀
13. 车削外圆长度3至5mm直径进刀1.5mm左右
14. 此时沿Z轴退刀X向不动
15. 用游标卡尺测量外圆直径
16. 在相应刀补号输入相应X值
17. 法那科系统：点击测量，广数系统：点击输入
18. 对刀验证法：点击录入输入T0101；输入G00 X54.0 Z3.0; 点击循环启动拿游标卡尺测量刀具到工件X Z向的距离对应即可.。

数控车床对刀操作步骤及主要注意事项引言数控车床是一种常用的自动化机床，它能够通过计算机程序控制切削刀具进行各种精密加工。

对刀操作是数控车床上的一项重要工作，不仅关系到加工质量，还关系到操作人员的安全。

本文将介绍数控车床对刀的操作步骤及一些需要注意的事项。

操作步骤1. 准备工作在进行对刀操作之前，需要进行一些准备工作：- 检查车床设备是否正常运行，确保各项安全保护设施功能正常； - 准备好合适的刀具，并检查刀具的磨损程度；- 确定加工工件的材料和尺寸，并将工件正确装夹在车床上。

2. 测量工件和刀具对刀操作的关键是准确测量工件和刀具的尺寸。

- 使用合适的测量工具（如卡尺、游标卡尺等）测量工件的尺寸，包括直径、长度等。

记录下测量结果； - 使用刀具测量仪（或编程装置）测量刀具的长度、直径等尺寸，并记录下测量结果。

3. 汇编刀具根据测量结果，正确选择刀具，并进行刀具的汇编。

- 根据加工要求选择合适的刀具，并将其正确安装在车床的刀架上； - 使用专用工具对刀具进行调整，确保刀具的位置、夹持力等参数符合要求。

4. 进行对刀操作对刀操作是一项技术性较高的工作，需要仔细操作。

- 打开数控车床的操作界面，选择对刀操作功能； - 根据测量结果输入刀具和工件的尺寸等参数，然后启动对刀操作； - 数控车床会根据输入的参数自动调整刀具的位置和补偿值，确保加工的准确性。

5. 对刀结果检验和调整完成对刀操作后，需要对对刀结果进行检验，确保加工的准确性和质量。

- 使用测量工具对加工后的工件进行检验，与加工要求进行对比，判断偏差是否在允许范围内； - 如果测量结果有偏差，需要根据实际情况进行调整，如重新测量，重新选择刀具等。

注意事项在进行数控车床对刀操作时，需要注意以下事项，以确保操作安全和加工质量：1. 熟悉数控车床的操作规程和安全操作要求，遵守相关的安全操作规定； 2. 选择合适的刀具，并保证其质量和磨损情况符合要求； 3. 对工件进行正确的装夹，保证工件与车床床身之间的配合间隙适当； 4. 准确测量工件和刀具的尺寸，确保测量结果准确无误； 5. 在对刀操作过程中，避免手部接近刀具，以免发生意外伤害；6. 在进行刀具调整时，切勿用力过度，以免损坏刀具和车床设备；7. 对刀完成后，及时清理工作区域和设备，保持车床的清洁和良好的工作环境。

对刀操作加工一个零件常需要几把不同的刀具，由于刀具安装及刀具偏差，每把刀具在切削位置时，其刀尖所处位置并不完全相同。

为此，根据零件图纸及加工工艺编写工件程序，只需要在编写程序的换刀指令中调用相应的刀具补偿。

<一>.定点对刀（1）将基准刀具的刀尖定位到标准点（2）复位相对坐标（U,W），使其坐标值为零（3）选择基准刀对应的偏置号（按刀偏键）（4）按X0,按IN,按Z0,按IN,使基准刀对应的偏置量为零（5）移动实际加工用的刀具并定位到基准点在选择偏置号后，按X或U，和Z或W，IN，则相对坐（6）标值被置到相应的偏置号中。

相应地，标准刀具和实际刀具的差别被指示出来重复步骤（6），可找出其它刀偏<二>.试切对刀（1）用基准刀试切工件设定基准坐标系a．按【刀补】设基准刀偏置号（如：001），X,Z值清零b．主轴旋转，用手动方式，沿X轴切削c．主轴停止，进入录入方式，按【程序】，输入G50，Z0，按启动键（此时相对坐标Z显示为0）d．主轴旋转，用手动方式，沿Z轴切削e．主轴停止，测量直径值（比如：φ25）进入录入方式，按【程序】，输入G50，X25，按启动键（此时相对坐标X显示为25）（2）非基准刀偏置设置a．设对刀偏置号（如：003），X,Z值清零b．轴旋转，用手动方式，沿X轴切削c. 主轴停止，按【刀补】输入Z0，按输入键，刀补值自动计算并输入d.主轴旋转，用手动方式，沿Z轴切削e.主轴停止，按【刀补】，测量直径值（比如：φ25），输入X25，按输入键，刀补值自动计算并输入三、刀补（偏）设置工作方式本系统设置了T1～T9共9组刀偏值，每组刀偏有Z轴、X轴方向两个数据。

其中的可通过手动对刀操作自动生成的刀偏组数量是使用的刀具总数相同，其余的刀偏数据只能通过键盘输入。

1、刀偏数值的检索在刀偏工作方式中可以查看每个刀偏值的具体内容。

按“向上”、“向下”光标移动键可以检索前一个或后一个刀偏值。

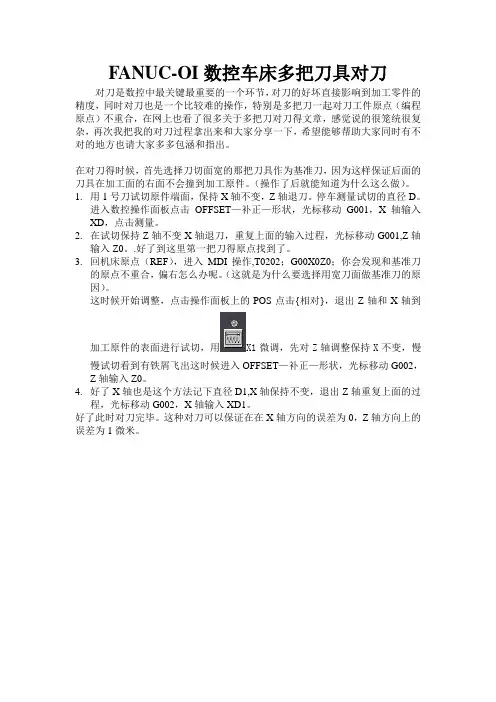

FANUC-OI数控车床多把刀具对刀对刀是数控中最关键最重要的一个环节，对刀的好坏直接影响到加工零件的精度，同时对刀也是一个比较难的操作，特别是多把刀一起对刀工件原点（编程原点）不重合，在网上也看了很多关于多把刀对刀得文章，感觉说的很笼统很复杂，再次我把我的对刀过程拿出来和大家分享一下，希望能够帮助大家同时有不对的地方也请大家多多包涵和指出。

在对刀得时候，首先选择刀切面宽的那把刀具作为基准刀，因为这样保证后面的刀具在加工面的右面不会撞到加工原件。

（操作了后就能知道为什么这么做）。

1.用1号刀试切原件端面，保持X轴不变，Z轴退刀。

停车测量试切的直径D。

进入数控操作面板点击OFFSET—补正—形状，光标移动G001，X轴输入XD，点击测量。

2.在试切保持Z轴不变X轴退刀，重复上面的输入过程，光标移动G001,Z轴
输入Z0。

.好了到这里第一把刀得原点找到了。

3.回机床原点（REF），进入MDI操作,T0202；G00X0Z0；你会发现和基准刀
的原点不重合，偏右怎么办呢。

（这就是为什么要选择用宽刀面做基准刀的原因）。

这时候开始调整，点击操作面板上的POS点击{相对}，退出Z轴和X轴到
加工原件的表面进行试切，用X1微调，先对Z轴调整保持X不变，慢
慢试切看到有铁屑飞出这时候进入OFFSET—补正—形状，光标移动G002，Z轴输入Z0。

4.好了X轴也是这个方法记下直径D1,X轴保持不变，退出Z轴重复上面的过
程，光标移动G002，X轴输入XD1。

好了此时对刀完毕。

这种对刀可以保证在在X轴方向的误差为0，Z轴方向上的误差为1微米。

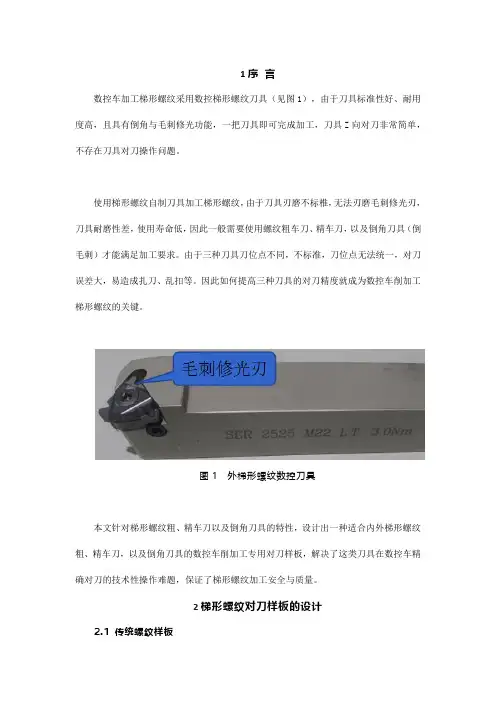

1序言数控车加工梯形螺纹采用数控梯形螺纹刀具（见图1），由于刀具标准性好、耐用度高，且具有倒角与毛刺修光功能，一把刀具即可完成加工，刀具Z向对刀非常简单，不存在刀具对刀操作问题。

使用梯形螺纹自制刀具加工梯形螺纹，由于刀具刃磨不标椎，无法刃磨毛刺修光刃，刀具耐磨性差，使用寿命低，因此一般需要使用螺纹粗车刀、精车刀，以及倒角刀具（倒毛刺）才能满足加工要求。

由于三种刀具刀位点不同，不标准，刀位点无法统一，对刀误差大，易造成扎刀、乱扣等。

因此如何提高三种刀具的对刀精度就成为数控车削加工梯形螺纹的关键。

图1 外梯形螺纹数控刀具本文针对梯形螺纹粗、精车刀以及倒角刀具的特性，设计出一种适合内外梯形螺纹粗、精车刀，以及倒角刀具的数控车削加工专用对刀样板，解决了这类刀具在数控车精确对刀的技术性操作难题，保证了梯形螺纹加工安全与质量。

2梯形螺纹对刀样板的设计2.1 传统螺纹样板传统螺纹对刀样板（见图2）用于螺纹刀具安装时保证螺纹牙形角，使用时需借助机床或工件做基准。

由于传统螺纹对刀样板没有定位装置，无法使梯形螺纹刀具在数控车床上进行准确定位，完成精确对刀。

图2 传统螺纹对刀（安装）样板2.2 满足样板数控对刀的基本条件为满足数控车梯形螺纹刀具对刀需求，必须使样板在数控车固定，其位置坐标与工件坐标系之间具有相对位置关系，从而建立工件坐标系。

2.3 设计梯形螺纹对刀样板（1）对刀样板的组成与作用梯形螺纹对刀样板如图3所示，由三部分组成。

第一部份是左端圆柱面，安装在数控车床卡盘上，用于径向定位；第二部分是中间大台阶短圆柱面，用于轴向定位；第三部分是右端小圆柱面和与之相连的样板主体。

图3 梯形螺纹对刀样板小圆柱面与右端样板外端为同一直径，圆柱面可用于百分百找正，检测样板径向安装位置是否正确，通过控制样板径向位置精度保证牙形精度，同时也能用于测量样板外径，提高径向对刀精度。

梯形螺纹样板主体由梯形螺纹槽与矩形槽组成，槽对称中心与样板右端面的距离为定值，以样板右端面与样板回转中心为坐标原点，可建立样板坐标系。

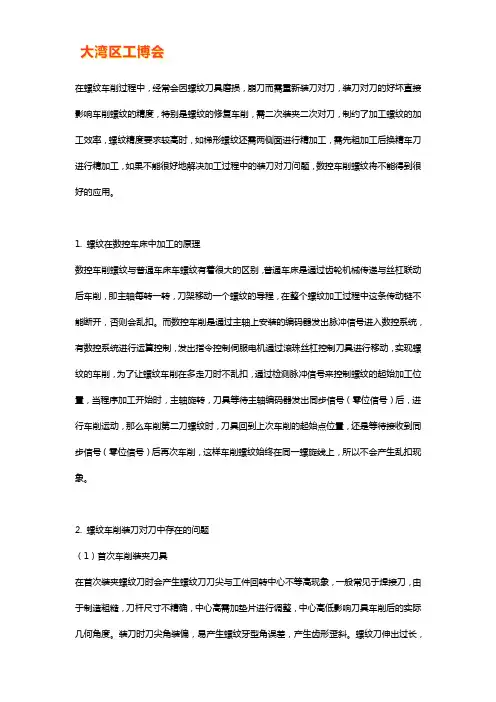

在螺纹车削过程中，经常会因螺纹刀具磨损，崩刀而需重新装刀对刀，装刀对刀的好坏直接影响车削螺纹的精度，特别是螺纹的修复车削，需二次装夹二次对刀，制约了加工螺纹的加工效率，螺纹精度要求较高时，如梯形螺纹还需两侧面进行精加工，需先粗加工后换精车刀进行精加工，如果不能很好地解决加工过程中的装刀对刀问题，数控车削螺纹将不能得到很好的应用。

1. 螺纹在数控车床中加工的原理数控车削螺纹与普通车床车螺纹有着很大的区别，普通车床是通过齿轮机械传递与丝杠联动后车削，即主轴每转一转，刀架移动一个螺纹的导程，在整个螺纹加工过程中这条传动链不能断开，否则会乱扣。

而数控车削是通过主轴上安装的编码器发出脉冲信号进入数控系统，有数控系统进行运算控制，发出指令控制伺服电机通过滚珠丝杠控制刀具进行移动，实现螺纹的车削，为了让螺纹车削在多走刀时不乱扣，通过检测脉冲信号来控制螺纹的起始加工位置，当程序加工开始时，主轴旋转，刀具等待主轴编码器发出同步信号（零位信号）后，进行车削运动，那么车削第二刀螺纹时，刀具回到上次车削的起始点位置，还是等待接收到同步信号（零位信号）后再次车削，这样车削螺纹始终在同一螺旋线上，所以不会产生乱扣现象。

2. 螺纹车削装刀对刀中存在的问题（1）首次车削装夹刀具在首次装夹螺纹刀时会产生螺纹刀刀尖与工件回转中心不等高现象，一般常见于焊接刀，由于制造粗糙，刀杆尺寸不精确，中心高需加垫片进行调整，中心高低影响刀具车削后的实际几何角度。

装刀时刀尖角装偏，易产生螺纹牙型角误差，产生齿形歪斜。

螺纹刀伸出过长，加工时会产生震刀，影响螺纹表面粗糙度。

（2）粗精车刀对刀在加工高精度螺纹及梯形螺纹过程中，需用两把螺纹刀粗精车分开，两把刀对刀产生偏移大（特别是Z向）会使螺纹中径变大产生报废。

（3）修复工件对刀修复工件对刀由于二次装夹工件，修复的螺旋线与编码器一转信号发生了变化，再次修复加工时会产生乱扣。

3. 解决问题的方法（1）螺纹刀刀尖必须与工件回转中心保持等高，刀具刃磨后用对刀样板靠在工件轴线上进行对刀，保持刀尖角安装正确。

Fanuc数控车床对刀操作步骤简介Fanuc数控车床是一种广泛应用于制造业的自动化设备，用于加工金属工件。

对刀操作是使用数控车床的基本步骤之一，它确保刀具正确安装位置，以便进行精确的切削加工。

本文将介绍Fanuc数控车床的对刀操作步骤。

步骤下面是Fanuc数控车床对刀的具体操作步骤：步骤一：选择刀具根据加工工件的要求，选择合适的刀具。

刀具应具备适当的切削能力和形状，以确保加工质量和效率。

步骤二：安装刀具将选定的刀具固定在车刀架上。

确保刀具安装牢固，不松动。

步骤三：选择对刀工具选择适当的对刀工具，通常是一个刀具预设尺寸的金属条或块。

对刀工具用于定位刀具在车床运行时的绝对位置。

步骤四：装夹对刀工具将对刀工具装夹在刀具架上，确保其位置准确无误。

步骤五：进入对刀模式在Fanuc数控车床的控制界面上，选择对刀模式。

进入该模式后，可以进行对刀操作。

步骤六：坐标轴调整根据Fanuc数控车床操作手册的说明，按照要求逐步调整X、Z轴坐标，使刀具与对刀工具相互接触并进行微调，以确保刀具的准确位置。

步骤七：刀具测量使用测量工具，对刀具进行测量，确认其在X、Z轴上的准确位置。

步骤八：存储刀具补偿值根据测量结果，将刀具的补偿值输入到数控车床的控制系统中。

这样，在后续的加工过程中，系统能够根据补偿值对刀具进行修正，确保加工尺寸的精确性。

步骤九：退出对刀模式完成对刀操作后，退出对刀模式，系统将保存设置的刀具补偿值。

步骤十：检查对刀结果进行加工前，对刀具位置进行检查，确保刀具与工件之间的距离和角度符合要求。

结论Fanuc数控车床的对刀操作步骤是确保刀具正确安装位置的关键步骤。

通过选择合适的刀具、正确安装刀具和对刀工具，并进行坐标轴调整和刀具测量，能够保证后续的加工过程中切削的精确性和加工尺寸的准确性。

合理进行对刀操作，能够提高生产效率和产品质量。

数控车床对刀操作步骤教程引言数控车床是现代制造业中常用的一种机床，它能够通过程序控制自动完成零件加工。

而数控车床对刀是数控车床加工过程中的重要一步，它决定了加工质量和效率。

本文将介绍数控车床对刀的操作步骤，帮助读者更好地了解和掌握这一关键技术。

步骤一：机床准备1.首先，确认数控车床的电源已接通，并检查电源线及其他连接线路是否正常。

2.启动数控车床的电源开关，待机床进入正常工作状态后，进入操作界面。

步骤二：工件装夹1.选取合适的卡盘夹具或其他装夹工具，根据加工要求将工件安装在车床的主轴上。

2.用螺丝刀或扳手等工具紧固装夹工具，确保工件夹紧牢固，避免在加工过程中发生脱落或错位。

步骤三：坐标复归1.在数控车床的操作界面上选择“零点归位”或“绝对原点”，使加工坐标回到机床参考位置。

2.根据工艺要求，选择合适的坐标系，进行坐标系设置，并确保坐标系选择正确。

步骤四：刀具安装1.根据加工要求选择适当的刀具，并在车刀架上将其装入刀柄。

注意刀柄的稳固安装，以免刀具在加工过程中松动。

2.使用刀具装夹工具或电动螺丝刀将刀片安装在刀柄上。

确保刀片安装正确，牢固可靠。

步骤五：参考刀具对刀1.在数控车床的操作界面上选择“手动运动模式”或“手动操作模式”，使刀具可以手动调整位置。

2.将参考刀具（即已经对刀好的刀具）安装在车刀架上，并保证其牢固性。

3.使用手动操作模式下的手动微动装置，通过调整车刀架位置，使参考刀具与工件接触。

4.使用刀具高度调整装置或其他刀具调整工具，逐步调整车刀架位置，使参考刀具与工件在加工过程中接触点位置准确。

步骤六：换刀具设置1.根据加工工艺要求，选择需要换装的刀具，并将其安装在车刀架上。

2.在数控车床的操作界面上选择“刀具预设”或其他相关功能设置。

3.进入刀具预设界面，设置换刀的相关参数，包括刀具的尺寸、长度、刀具中心距等。

4.确认参数设置无误后，保存并退出刀具预设界面。

步骤七：自动对刀调整1.在数控车床的操作界面上选择“自动对刀”或相关调整功能。

数控车床的对刀方法一、对刀的基本概念对刀是数控加工中较为复杂的工艺准备工作之一，对刀的好与差将直接影响到加工程序的编制及零件的尺寸精度。

通过对刀或刀具预调，还可同时测定其各号刀的刀位偏差，有利于设定刀具补偿量。

1 刀位点刀位点是指在加工程序编制中，用以表示刀具特征的点，也是对刀和加工的基准点。

对于车刀，各类车刀的刀位点见下图：2 对刀对刀是数控加工中的主要操作。

结合机床操作说明掌握有关对刀方法和技巧，具有十分重要的竟义。

在加工程序执行前，调整每把刀的刀位点，使其尽量重合于某一理想基准点，这一过程称为对刀。

理想基准点可以设定在刀具上，如基准刀的刀尖上；也可以设定在刀具外，如光学对刀镜内的十字刻线交点上。

二、对刀的基本方法目前绝大多数的数控车床采用手动对刀，其基本方法有以下几种：1 定位对刀法定位对刀法的实质是按接触式设定基准重合原理而进行的一种粗定位对刀方法，其定位基准由预设的对刀基准点来体现。

对刀时，只要将各号刀的刀位点调整至与对刀基准点重合即可。

该方法简便易行，因而得到较广泛的应用，但其对刀精度受到操者技术熟练程度的影响，一般情况下其精度都不高，还须在加工或试切中修正。

2 光学对刀法这是一种按非接触式设定基准重合原理而进行的对刀方法，其定位基准通常由光学显微镜(或投影放大镜)上的十字基准刻线交点来体现。

这种对刀方法比定位对刀法的对刀精度高，并且不会损坏刀尖，是一种推广采用的方法。

3 试切对刀法在以上各种手动对刀方法中，均因可能受到手动和目测等多种误差的影响以至其对刀精度十分有限，往往需要通过试切对刀，以得到更加准确和可靠的结果。

a、直接用刀具试切对刀（FANUC series oi mate TB系统）1) 用外圆车刀先试切一外圆，测量外圆直径后，按→ → 输入“外圆直径值”，按键，刀具“X”补偿值即自动输入到几何形状里。

2) 用外圆车刀再试切外圆端面，按→ → 输入“Z 0”，按键，刀具“Z”补偿值即自动输入到几何形状里。

数控车床对刀操作步骤数控车床是一种自动化加工设备，广泛应用于机械加工行业。

在使用数控车床进行加工之前，必须进行对刀操作，以确保加工质量和工具寿命。

本文将介绍数控车床对刀的基本操作步骤。

1. 准备工作在进行数控车床对刀操作之前，需要准备以下工具和设备：•数控车床•工件•刀具•刀夹•外径测量仪•内径测量仪•高度规2. 安装刀具首先，确定所需刀具的规格和类型，并选择合适的刀夹。

将刀具插入刀夹中，并使用扳手或扳手螺丝刀紧固刀夹。

确保刀具安装牢固，并随后将刀具插入数控车床主轴中。

3. 零点设定在进行对刀操作之前，必须进行零点设定。

零点设定是指确定加工坐标系和刀具基准点的过程。

在数控车床上，通常使用机械加工工件的三个坐标轴：X轴、Y 轴和Z轴。

使用外径测量仪和高度规，分别测量工件的外径和高度，并将测量结果输入数控车床的控制系统中。

4. 刀具位置调整刀具的位置调整是进行对刀操作的关键步骤。

刀具的位置调整包括刀尖与工件接触点的调整和刀具旋转角度的调整。

首先，通过调整床身和刀塔手动操作数控车床，使刀尖与工件接触。

然后，使用内径测量仪测量刀具的半径，输入数控车床的控制系统中。

接下来，通过旋转刀塔手轮调整刀具的旋转角度。

在调整角度过程中，注意刀具的方向和角度，并确保刀具在正确的位置。

5. 对刀补偿在进行对刀操作之后，还需要进行对刀补偿。

对刀补偿是为了消除刀具运动中的误差和工件材料的参差不齐。

根据数控车床的不同类型和控制系统，对刀补偿可以通过手动调整、自动调整或自动修正完成。

在进行对刀补偿操作之前，需要获得刀具相对于工件的准确位置。

6. 完成对刀完成前面的步骤后，数控车床的对刀操作就完成了。

可以根据加工要求进行数控编程，并开始自动或手动加工过程。

7. 检查刀具在对刀操作完成后，应仔细检查刀具的安装和位置。

确保刀具安装牢固，没有松动或倾斜。

如果有必要，可进行进一步的调整和校准。

8. 注意事项在进行数控车床对刀操作时，需要注意以下几点：•使用正确的刀具和刀夹，确保刀具安装正确。

数控车床对刀操作步骤数控车床是一种自动化机床，广泛应用于制造业中。

对刀是数控车床操作中的重要步骤，它可以确保工件的加工质量和准确性。

本文将详细介绍数控车床对刀的操作步骤。

1. 准备工作在进行数控车床对刀操作之前，需要做好以下准备工作： - 检查机床、刀具和夹具的状态是否良好，如有损坏或磨损应及时更换。

- 确保机床有足够的电源供应，并检查电源线路是否正常。

- 准备好所需的测量工具，如千分尺、游标卡尺等。

- 确保机床上没有多余的杂物和碎屑。

2. 安装刀具需要根据加工要求选择合适的刀具，并将其安装到机床上。

安装刀具时应注意以下事项： - 选择正确型号和规格的刀具，并确保其质量符合要求。

- 确保刀具与主轴锥孔匹配，并使用正确的夹持装置进行固定。

- 使用扳手适度紧固刀具，不要过紧或过松。

- 安装好刀具后，用手轻轻摇动刀具，确保其安装牢固。

3. 定位工件在对刀前，需要将工件正确地定位到机床上。

定位工件的步骤如下： - 将工件放置在机床的工作台上，并使用夹具将其固定。

- 根据加工要求，调整工件的位置和姿态，使其与刀具的运动方向相适应。

- 使用测量工具检查工件的位置和姿态是否准确，并进行必要的微调。

4. 调整刀具参数在对刀之前，需要根据加工要求调整数控车床的刀具参数。

调整刀具参数的步骤如下： - 打开数控车床的控制系统，并进入参数设置界面。

- 根据加工要求，设置合适的切削速度、进给速度和主轴转速等参数。

- 根据刀具类型和加工材料选择合适的进给量和进给方向。

- 使用手动模式进行试车，观察切削情况并进行必要的调整，直到达到理想状态。

5. 进行试切在完成以上准备工作后，可以进行试切操作，以验证刀具的位置和工件的定位是否准确。

试切的步骤如下： - 将数控车床调整到手动模式，并将进给量设置为较小值。

- 手动操作数控车床，使刀具接触到工件表面。

- 逐渐增加进给量，观察切削情况并进行必要的调整，直到达到理想的加工效果。
