路面构造深度试验（手工铺砂法）之青柳念文创作一、试验目标本方法适用于测定沥青路面及水泥混凝土路面概况构造深度，用以评定路面概况的宏观粗糙度、路面概况的排水性能及抗滑性能.二、试验要求通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理方法，懂得电动铺砂法测构造深度的试验方法.三、仪器、设备1、人工铺砂仪：由圆筒、推平板组成.量砂筒：形状尺寸如图7.5.1a)所示，一端是封闭的，容积为(25±)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合要求.带一专门的刮尺将筒口量砂刮平.b)所示，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手.刮平尺：可用30cm钢尺代替.2、量砂：足够数量的干燥干净的匀质砂，粒径为0.15～0.30mm.3、量尺：钢板尺、钢卷尺，或采取已按式(.1)将直径换算成构造深度作为刻度单位的专用的构造深度尺.4、其他：装砂容器(小铲)、扫帚或毛刷、挡风板等.四、试验步调1、量砂准备：取干净的细砂晾干、过筛，取0.15～0.30mm的砂置适当的容器中备用.量砂只能在路面上使用一次，不宜重复使用.回收砂必须经干燥、过筛处理后方可以使用.2、对测试路段按随机取样选点的方法，决议测点所在横断面位置.测点应选在行车道的轮迹带上，距路面边沿不该小于1m.3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm.4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平.不成直接用量砂筒装砂，以免影响量砂密度的平均性.5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽量地向外摊开，使砂填入凹凸不服的路概况的空地中，尽量将砂摊成圆形，其实不得在概况上留有浮动余砂.注意摊铺时不成用力过大或向外推挤.6、用钢板尺丈量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm.7、按以上方法，同一处平行测定很多于3次，3个测点均位于轮迹带上，测点间距3～5m.该处的测定位置以中间测点的位置暗示.五、计算1、路面概况构造深度测定成果按下式计算：式中：TD——路面概况构造深度，mm；V——砂的体积，25cm3；D——推平砂的平均直径，mm.2、每处均取3次路面构造深度的测定成果的平均值作为试验成果，切确至0.1mm.3、计算每个评定区间路面构造深度的平均值、尺度差、变异系数.六、陈述1、列表逐点陈述路面构造深度的测定值及3次测定的平均值，当平均值小于0.2mm时，试验成果以<0.2mm暗示.2、每个评定区间路面构造深度的平均值、尺度差、变异系数.。
试验八抗滑性能试验----手工铺砂法测定路面构造深度试验试验八抗滑性能试验§ 8-1 手工铺砂法测定路面构造深度试验一、目的与适用范围本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度，路面表面的排水性能及抗滑性能。
二、仪具与材料本试验需要下列仪具与材料：1、人工铺砂仪：由圆筒、推平板组成。
（1）量砂筒：形状尺寸如图8-1所示，一端是封闭的。
容积为25±0.15mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合规定要求，带一专门的刮尺将筒口砂刮平。
（2）推平板：形状尺寸如图8-2所示，推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
（3）刮平尺：可用30cm钢板尺代替。
2、量砂：足够数量的干燥洁净的匀质砂，粒径0.15~0.3mm。
3、量尺：钢板尺、钢卷尺，或采用按式（8－1）将直径换算成构造深度作为刻度单位的专用的构造深度尺。
4、其它：装砂容器（小铲）、扫帚或毛刷、挡风板等。
图8-1量砂筒（单位：㎜）图8-2推平板（单位：㎜）三、方法与步骤1、准备工作（1）量砂准备：取洁净的细砂晾干、过筛，取粒径为0.15~0.3mm的砂置于适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。
回收砂必须干燥、过筛处理后方可使用。
（2）按公路路基路面现场测试随机选点的方法，对测试路段进行随机取样选点，决定测点所在横断面位置。
测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
2、试验步骤(1)用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm。
(2)用小铲将砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路表面上轻轻叩打3次，使砂密实，补足砂面用钢尺一次刮平。
注：不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
(3)将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能的向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。

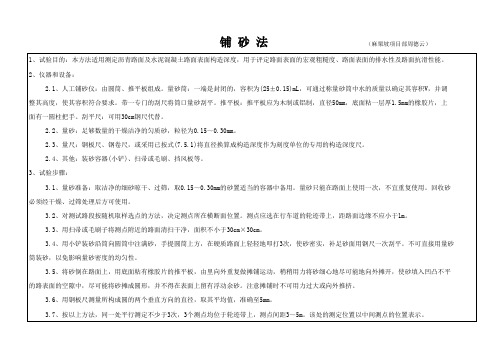

铺 砂 法 （麻栗坡项目部周德云）1、试验目的：本方法适用测定沥青路面及水泥混凝土路面表面构造深度，用于评定路面表面的宏观粗糙度、路面表面的排水性及路面抗滑性能。
2、仪器和设备：2.1、人工铺砂仪：由圆筒、推平板组成。
量砂筒：一端是封闭的，容积为(25±0.15)mL，可通过称量砂筒中水的质量以确定其容积V，并调整其高度，使其容积符合要求。
带一专门的刮尺将筒口量砂刮平。
推平板：推平板应为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
刮平尺：可用30cm钢尺代替。
2.2、量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.30mm。
2.3、量尺：钢板尺、钢卷尺，或采用已按式(7.5.1)将直径换算成构造深度作为刻度单位的专用的构造深度尺。
2.4、其他：装砂容器(小铲)、扫帚或毛刷、挡风板等。
3、试验步骤：3.1、量砂准备：取洁净的细砂晾干、过筛，取0.15～0.30mm的砂置适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。
回收砂必须经干燥、过筛处理后方可使用。
3.2、对测试路段按随机取样选点的方法，决定测点所在横断面位置。
测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
3.3、用扫帚或毛刷子将测点附近的路面清扫干净，面积不小于30cm×30cm。
3.4、用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。
不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
3.5、将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开，使砂填入凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。
注意摊铺时不可用力过大或向外推挤。
3.6、用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
3.7、按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。
路面结构深度实验（手工铺砂法）一.实验目标本办法实用于测定沥青路面及水泥混凝土路面概况结构深度,用以评定路面概况的宏不雅光滑度.路面概况的排水机能及抗滑机能.二.实验请求经由过程实验,请求控制摆式仪测定抗滑值的实验办法和数据处理办法,懂得电动铺砂法测结构深度的实验办法.三. 仪器.装备1.人工铺砂仪：由圆筒.推平板构成.量砂筒：外形尺寸如图7.5.1a)所示,一端是关闭的,容积为(25±)mL,可经由过程称量砂筒中水的质量以肯定其容积V,并调剂其高度,使其容积相符请求.带一专门的刮尺将筒口量砂刮平.b)所示,推平板应为木制或铝制,直径50mm,底面粘一层厚1.5mm的橡胶片,上面有一圆柱把手.刮平尺：可用30cm钢尺代替.2.量砂：足够数目的湿润干净的匀质砂,粒径为0.15～0.30mm.3.量尺：钢板尺.钢卷尺,或采取已按式(.1)将直径换算成结构深度作为刻度单位的专用的结构深度尺.4.其他：装砂容器(小铲).扫帚或毛刷.挡风板等.四.实验步调1.量砂预备：取干净的细砂晾干.过筛,取0.15～0.30mm的砂置恰当的容器中备用.量砂只能在路面上应用一次,不宜反复应用.收受接管砂必须经湿润.过筛处理后方可应用.2.对测试路段按随机取样选点的办法,决议测点地点横断面地位.测点应选在行车道的轮迹带上,距路面边沿不该小于1m.3.用扫帚或毛刷子将测点邻近的路面清扫清洁,面积不小于30cm×30cm.4.用小铲装砂沿筒向圆筒中注满砂,手提圆筒上方,在硬质路面上轻轻地叩打3次,使砂密实,补足砂面用钢尺一次刮平.不成直接用量砂筒装砂,以免影响量砂密度的平均性.5.将砂倒在路面上,用底面粘有橡胶片的推平板,由里向外反复做摊铺活动,稍稍用力将砂仔细地尽可能地向外摊开,使砂填入凹凸不服的路概况的闲暇中,尽可能将砂摊成圆形,其实不得在概况上留有浮动余砂.留意摊铺时不成用力过大或向外推挤.6.用钢板尺测量所构成圆的两个垂直偏向的直径,取其平均值,精确至5mm.7.按以上办法,统一处平行测定许多于3次,3个测点均位于轮迹带上,测点间距3～5m.该处的测定地位以中央测点的地位暗示.五.盘算1.路面概况结构深度测定成果按下式盘算：式中：TD——路面概况结构深度,mm;V——砂的体积,25cm3;D——推平砂的平均直径,mm.2.每一处均取3次路面结构深度的测定成果的平均值作为实验成果,精确至0.1mm.3.盘算每一个评定区间路面结构深度的平均值.尺度差.变异系数.六.陈述1.列表逐点陈述路面结构深度的测定值及3次测定的平均值,当平均值小于0.2mm时,实验成果以<0.2mm暗示.2.每一个评定区间路面结构深度的平均值.尺度差.变异系数.。
构造深度试验（手动铺沙法、电动铺沙法、激光法）一）手工铺砂法1．目的与适用范围本方法适用于测定沥青路面及水泥混凝土路面表面构造深度，用以评定路面表面的宏观粗糙度、路面表面的排水性能及抗滑性能。
2．仪具与材料（1）人工铺砂仪：由圆筒、推平板组成。
①量砂筒：一端是封闭的，容积为（25土0.15）mL，可通过称量砂筒中水的质量以确定其容积V,并调整其高度,使其容积符合要求。
带一专门的刮尺将筒口量砂刮平。
2推平板：推平板应为木制或铝制，直径50mm, 底面粘一层厚1．5mm的橡胶片，上面有一圆柱把手。
③刮平尺：可用30cm钢尺代替。
（2）量砂：足够数量的干燥洁净的匀质砂，粒径为0.15～0.3mm。
（3）量尺；钢板尺、钢卷尺，或采用将直径换算成构造深度作为刻度单位的专用的构造深度尺。
（4）其他：装砂容器（小铲）、扫帚或毛刷、挡风板等。
3．方法与步骤1）准备工作（1）量砂准备：取洁净的细砂晾干、过筛，取0.15～0.3mm的砂置适当的容器中备用。
量砂只能在路面上使用一次，不宜重复使用。
回收砂必须经干燥、过筛处理后方可使用。
（2）对测试路段按随机取样选点的方法，决定测点所在横断面位置。
测点应选在行车道的轮迹带上，距路面边缘不应小于1m。
2）试验步骤①用扫帚或毛刷子将测点附近的路面清扫干净；面积不小于30cmx30cm。
②用小铲装砂沿筒向圆筒中注满砂，手提圆筒上方，在硬质路面上轻轻地叩打3次，使砂密实，补足砂面用钢尺一次刮平。
不可直接用量砂筒装砂，以免影响量砂密度的均匀性。
③将砂倒在路面上，用底面粘有橡胶片的推平板，由里向外重复做摊铺运动，稍稍用力将砂细心地尽可能地向外摊开；使砂填人凹凸不平的路表面的空隙中，尽可能将砂摊成圆形，并不得在表面上留有浮动余砂。
注意摊镭时不可用力过大或向外推挤。
④用钢板尺测量所构成圆的两个垂直方向的直径，取其平均值，准确至5mm。
⑤按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3～5m。
