水泥混凝土路面抗滑技术分析1 水泥混凝土路面抗滑构造的技术要求公路水泥混凝土路面与市政道路不同，宏观和微观抗滑构造均需要，都是为了在雨天保持车轮和路面之间的充分接触，防止车辆的漂滑、操纵失灵而专门设计的路面雨天高速行车准备的安全技术措施。

1.1 宏观抗滑构造的要求公路工程质量检验评定标准JTJ071-98规定：高速公路一级公路竣工时的水泥混凝土路面客观抗滑构造深度（填沙法）TD不应低于0.8mm，其他公路TD不应低于0.6 mm[1]。

公路水泥混凝土路面设计规范JTJ012—94指出：对年降雨量在500mm以下的地区，可适当降低[2]。

公路水泥混凝土路面滑模施工技术规范对宏观抗滑构造深度增加上限要求：高速公路一级公路还应TD≤1.2mm，即路面竣工时0.8mm≤TD≤1.2mm；其他公路还应TD≤1.0mm，即0.6mm≤TD≤1.0mm[3]。

1.2 微观抗滑构造的要求现行所有水泥混凝土路面设计、施工及质量验收有关的规范，均没有对微观抗滑构造提出技术要求。

公路沥青路面设计规范JTJ014-97规定：高速公路一级公路竣工验收时的横向力系数（有水条件下的侧向摩擦系数）SFC≥54，摆值Fb≥45，构造深度TC≥0.55[4].参照该规定，高速公路一级公路的水泥混凝土路面的横向力系数SFC应不大于55为宜。

1.3 运营中的抗滑构造保持时间和低值要求目前，我国现行所有规范对于运营多长时间，达到多大抗滑技术指标，尚没有要求。

按照交通部公路科学研究所的研究，水泥混凝土路面通车运行5~8年以后的抗滑标准允许低值，高速公路一级公路的侧向摩擦系数Fs≥49，构造深度TD ≥0.45 mm；一般公路Fs≥35，TD≥0.30mm.否则应采取措施恢复抗滑构造，达到此项技术标准，以保证行车安全。

2 滑模摊铺混凝土路面抗滑构造的施工2.1 微观抗滑构造的滑模施工在滑模摊铺机后应设置钢支架，拖挂1～3层叠合麻布、帆布或棉布，洒水湿润后，软拖制作微观抗滑构造。

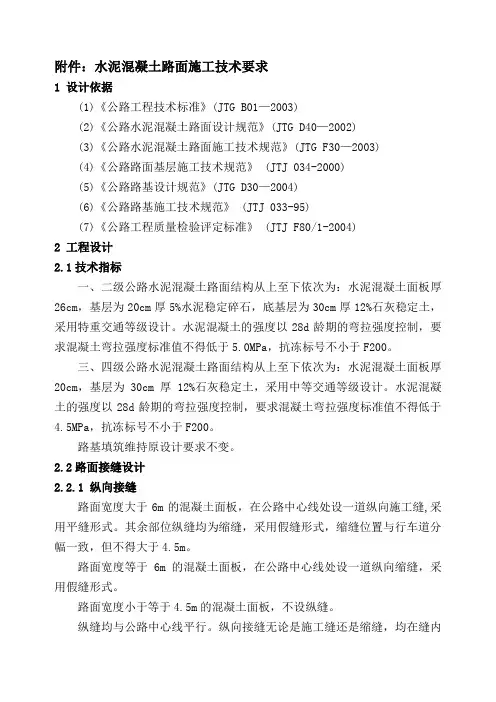

附件：水泥混凝土路面施工技术要求1 设计依据(1)《公路工程技术标准》(JTG B01—2003)(2)《公路水泥混凝土路面设计规范》(JTG D40—2002)(3)《公路水泥混凝土路面施工技术规范》(JTG F30—2003)(4)《公路路面基层施工技术规范》 (JTJ 034-2000)(5)《公路路基设计规范》(JTG D30—2004)(6)《公路路基施工技术规范》 (JTJ 033-95)(7)《公路工程质量检验评定标准》 (JTJ F80/1-2004)2 工程设计2.1技术指标一、二级公路水泥混凝土路面结构从上至下依次为：水泥混凝土面板厚26cm，基层为20cm厚5%水泥稳定碎石，底基层为30cm厚12%石灰稳定土，采用特重交通等级设计。

水泥混凝土的强度以28d龄期的弯拉强度控制，要求混凝土弯拉强度标准值不得低于5.0MPa，抗冻标号不小于F200。

三、四级公路水泥混凝土路面结构从上至下依次为：水泥混凝土面板厚20cm，基层为30cm厚12%石灰稳定土，采用中等交通等级设计。

水泥混凝土的强度以28d龄期的弯拉强度控制，要求混凝土弯拉强度标准值不得低于4.5MPa，抗冻标号不小于F200。

路基填筑维持原设计要求不变。

2.2路面接缝设计2.2.1 纵向接缝路面宽度大于6m的混凝土面板，在公路中心线处设一道纵向施工缝,采用平缝形式。

其余部位纵缝均为缩缝，采用假缝形式，缩缝位置与行车道分幅一致，但不得大于4.5m。

路面宽度等于6m的混凝土面板，在公路中心线处设一道纵向缩缝，采用假缝形式。

路面宽度小于等于4.5m的混凝土面板，不设纵缝。

纵缝均与公路中心线平行。

纵向接缝无论是施工缝还是缩缝，均在缝内设置拉杆。

如原路设有纵缝，纵缝的设置应与原路一致。

2.2.2 横向接缝横向接缝为4～6m等间距布置，分块面积不得大于25m2。

横缝采用设传力杆的假缝形式。

每日施工结束或因临时原因中断施工时，必须设置横向施工缝，其位置应尽可能选在缩缝处。

路面抗滑性能检测方法与设备文章摘要：路面抗滑性能是交通事故发生的重要成因，因此科学、准确的评价抗滑性能具有重要的意义。

本文对国内外路面抗滑性能检测指标和设备进行了介绍和分析，并指出了国内外抗滑性能检测的异同，提出了我国在路面摩擦系数检测评价方面存在的问题，并对我国路面抗滑性能的检测提出了进一步建议。

关键词：路面抗滑性能检测方法与设备评价近30年来我国经济高速发展，公路里程越来越长，公路等级不断提升，行驶速度越来越快，各地时空的距离在不断缩小。

但交通事故的发生频率也不断上升，恶性事故屡有发生。

已有的交通事故调查表明，路面抗滑性能是交通事故发生的重要成因，而道路安全是道路使用者对道路的基本要求。

因此，科学、准确的评价路面抗滑性能，对于行驶安全性评价以及道路相关方案的制定具有重要意义。

影响抗滑性能的因素有路面表面特性、路面潮湿程度和行车速度。

交通部行业标准中沥青路面抗滑性能检测指标有构造深度和摩擦系数两大类别，水泥路面则仅有构造深度单一指标。

我国交通行业路面抗滑性能检测方法与设备（一）构造深度TC路面构造可分为微观构造和宏观构造。

微观构造主要影响车辆在低速行驶时路面的抗滑能力，而宏观构造主要反映车辆在高速行驶时路面的抗滑能力。

构造深度也能起到路面的排水和降噪的能力。

其测试方法主要有如下两种。

1、铺砂法将已知体积的砂，摊铺在所要测试路表的测点上下，量取摊平覆盖的面积。

砂的体积与所覆盖平均面积的比值，即为构造深度。

其特点为定点测量，原理简单，便于携带，结果直观。

但其误差较大，效率低，检测速度慢、人工劳动强度大、检测结果因人而异、受风力影响，定点的测试结果难以对项目路面整体抗滑性能做出评价。

电动铺砂法的原理及操作方式同手工铺砂法类似，通过引进电动设备减少了人为因素造成的误差。

但也同样存在人为影响因素多，效率低等问题。

2、车载式激光构造深度仪使用高精度激光位移传感器，通过检测该传感器与路面不同形状骨料间的深度，并根据人工铺砂原理进行相关数据处理后，在显示器上直接读出路面的构造深度。

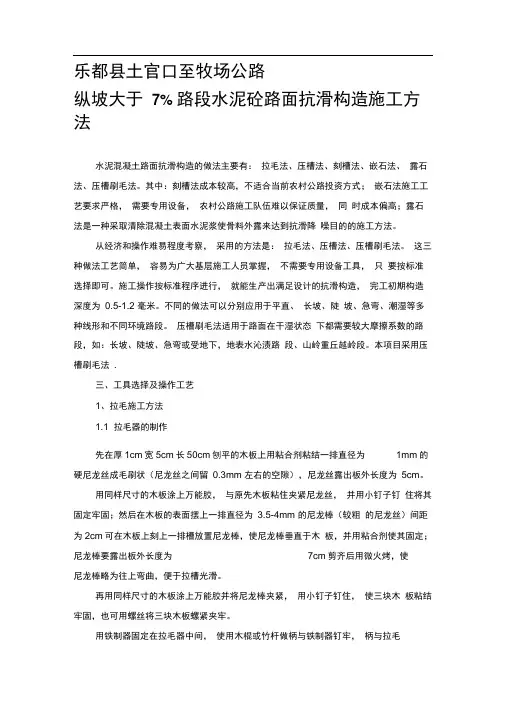

乐都县土官口至牧场公路纵坡大于7% 路段水泥砼路面抗滑构造施工方法水泥混凝土路面抗滑构造的做法主要有：拉毛法、压槽法、刻槽法、嵌石法、露石法、压槽刷毛法。

其中：刻槽法成本较高，不适合当前农村公路投资方式；嵌石法施工工艺要求严格，需要专用设备，农村公路施工队伍难以保证质量，同时成本偏高；露石法是一种采取清除混凝土表面水泥浆使骨料外露来达到抗滑降噪目的的施工方法。

从经济和操作难易程度考察，采用的方法是：拉毛法、压槽法、压槽刷毛法。

这三种做法工艺简单，容易为广大基层施工人员掌握，不需要专用设备工具，只要按标准选择即可。

施工操作按标准程序进行，就能生产出满足设计的抗滑构造，完工初期构造深度为0.5-1.2 毫米。

不同的做法可以分别应用于平直、长坡、陡坡、急弯、潮湿等多种线形和不同环境路段。

压槽刷毛法适用于路面在干湿状态下都需要较大摩擦系数的路段，如：长坡、陡坡、急弯或受地下，地表水沁渍路段、山岭重丘越岭段。

本项目采用压槽刷毛法.三、工具选择及操作工艺1、拉毛施工方法1.1 拉毛器的制作先在厚1cm宽5cm长50cm刨平的木板上用粘合剂粘结一排直径为1mm的硬尼龙丝成毛刷状（尼龙丝之间留0.3mm 左右的空隙），尼龙丝露出板外长度为5cm。

用同样尺寸的木板涂上万能胶，与原先木板粘住夹紧尼龙丝，并用小钉子钉住将其固定牢固；然后在木板的表面摆上一排直径为3.5-4mm 的尼龙棒（较粗的尼龙丝）间距为2cm可在木板上刻上一排槽放置尼龙棒，使尼龙棒垂直于木板，并用粘合剂使其固定；尼龙棒要露出板外长度为7cm剪齐后用微火烤，使尼龙棒略为往上弯曲，便于拉槽光滑。

再用同样尺寸的木板涂上万能胶并将尼龙棒夹紧，用小钉子钉住，使三块木板粘结牢固，也可用螺丝将三块木板螺紧夹牢。

用铁制器固定在拉毛器中间，使用木棍或竹杆做柄与铁制器钉牢，柄与拉毛器之间的夹角在拉毛操作过程中可适当调整；柄应安装在靠近细尼龙丝一面。

1.2 施工方法按施工规范要求进行摊铺，浇筑混凝土。

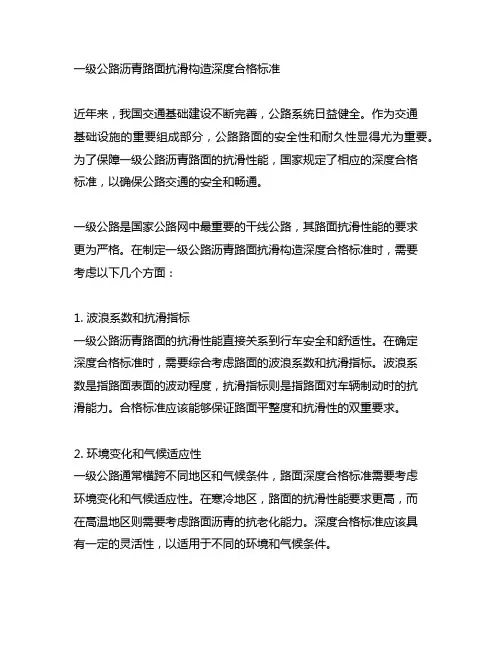

一级公路沥青路面抗滑构造深度合格标准近年来，我国交通基础建设不断完善，公路系统日益健全。

作为交通基础设施的重要组成部分，公路路面的安全性和耐久性显得尤为重要。

为了保障一级公路沥青路面的抗滑性能，国家规定了相应的深度合格标准，以确保公路交通的安全和畅通。

一级公路是国家公路网中最重要的干线公路，其路面抗滑性能的要求更为严格。

在制定一级公路沥青路面抗滑构造深度合格标准时，需要考虑以下几个方面：1. 波浪系数和抗滑指标一级公路沥青路面的抗滑性能直接关系到行车安全和舒适性。

在确定深度合格标准时，需要综合考虑路面的波浪系数和抗滑指标。

波浪系数是指路面表面的波动程度，抗滑指标则是指路面对车辆制动时的抗滑能力。

合格标准应该能够保证路面平整度和抗滑性的双重要求。

2. 环境变化和气候适应性一级公路通常横跨不同地区和气候条件，路面深度合格标准需要考虑环境变化和气候适应性。

在寒冷地区，路面的抗滑性能要求更高，而在高温地区则需要考虑路面沥青的抗老化能力。

深度合格标准应该具有一定的灵活性，以适用于不同的环境和气候条件。

3. 材料选用和施工工艺路面沥青的抗滑性能与材料选用和施工工艺密切相关。

合格标准应该明确规定路面沥青的种类和质量要求，同时对施工工艺进行规范和要求，以确保路面的抗滑性能符合标准要求。

在制定一级公路沥青路面抗滑构造深度合格标准时，需要充分考虑以上几个方面，并结合国家公路交通的发展需求和技术进步，不断完善和提高相关标准。

只有在保证路面抗滑性能的基础上，才能确保一级公路的安全畅通，为广大车辆和行人提供便利和舒适的出行环境。

一级公路沥青路面抗滑构造深度合格标准的制定是公路交通安全和畅通的重要保障，需要充分考虑多方面因素，并在实际应用中不断加以改进和完善，以满足不同地区和气候条件下的实际需要。

相信随着技术的不断进步和经验的不断积累，我国一级公路沥青路面的抗滑性能会得到更好的保障，为公路交通的安全和畅通作出更大的贡献。

一级公路沥青路面抗滑构造深度合格标准的制定是一项复杂而重要的工作，需要充分考虑多方面因素，同时还需要不断与国际先进标准保持一致，以确保我国的公路建设达到国际先进水平。

路面表面的构造深度（TD）以前称纹理深度，是路面粗糙度的重要指标，它与路表抗滑性能、排水、噪声等都有一定关系。

手工铺砂法与T0962电动铺砂法都是将细砂铺在路面上，计算嵌入凹凸不平的表面空隙中的砂的体积与覆盖面积之比，从而求得构造深度。

这是目前工程上最为基本也是最为常用的方法。

路面构造深度：是指一定面积的路表面凹凸不平的开口孔隙的平均深度。

试验方法：将已知体积的砂，摊铺在所要测试路表的测点上，量取摊平覆盖的面积。

砂的体积与所覆盖平均面积的比值，即为构造深度。

主要用于评定路面表面的宏观粗糙度、排水性能及抗滑性。

路面平整度指的是路表面纵向的凹凸量的偏差值。

路面平整度是路面评价及路面施工验收中的一个重要指标，主要反映的是路面纵断面剖面曲线的平整性。

当路面纵断面剖面曲线相对平滑时，则表示路面相对平整，或平整度相对好，反之则表示平整度相对差。

好的路面则要求路面平整度也要好。

路面平整度是评定路面质量的主要技术指标之一,它关系到行车的安全,舒适以及路面所受冲击力的大小和使用寿命,不平整的路表面会增大行车阻力,并使车辆产生附加的振动作用.这种振动作用会造成行车颠簸,影响行车的速度和安全,影响驾驶的平稳和乘客的舒适.同时,振动作用还会对路面施加冲击力,从而加剧路面和汽车机件的损坏和轮胎的磨损,并增大油料的消耗.而且,对于位于水网地区,不平整的路面还会积滞雨水,加速路面的水损坏.因此,为了减少振动冲击力,提高行车速度和增进行车舒适性,安全性,路面应保持一定的平整度.你看到的路面的一根根小凹槽就是构造深度的表象，它不影响汽车行驶，但可以增加抗滑度。

如果路面是光滑的，没有小凹槽（构造深度为0），但忽上忽下，这就是平整度的问范畴了...。
