变压器后备保护分析与动作跳闸处理原则一、变压器后备保护的分析变压器后备保护是保护变压器免于由于内部故障或外部原因引起的过电流、欠电压、过温度等异常情况，从而保证变压器的正常运行和延长其使用寿命的重要措施。

变压器后备保护的分析主要包括对变压器运行情况的监测和故障诊断。

1.监测变压器运行情况：监测变压器的运行情况是通过对变压器的各项参数进行实时监测，包括电流、电压、温度等。

其中，电流是变压器运行的重要参数，通过检测电流的大小和变化趋势，可以判断变压器是否处于正常运行状态。

电压是供电给变压器的重要参数，通过检测电压的稳定性和输出质量，可以判断变压器是否受到过电压或欠电压的影响。

温度是变压器工作的重要参数，通过检测变压器各部位的温度变化，可以判断变压器是否处于正常工作温度范围内。

2.故障诊断：故障诊断是根据变压器的实际使用情况和各项参数的变化情况，通过分析故障原因和故障特征，确定变压器的故障类型和位置。

常见的变压器故障包括短路、接地、绕组开路、绝缘老化等。

通过对故障的分析和诊断，可以及时采取相应的措施进行处理，保证变压器的正常工作。

1.过电流保护跳闸处理原则：当变压器的电流超过额定电流的一定倍数时，应立即进行过电流保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和负载情况进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器和其他设备。

2.过温度保护跳闸处理原则：当变压器的温度超过设定的上限温度时，应立即进行过温度保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和散热条件进行合理设定，不能过早跳闸，也不能过迟跳闸，以免损坏变压器。

3.欠电压保护跳闸处理原则：当变压器的输入电压低于设定的阈值时，应立即进行欠电压保护跳闸处理。

跳闸保护的动作时间应根据变压器的额定容量和敏感度要求进行合理设定，不能过早跳闸，也不能过迟跳闸，以免对网络供电和用户用电造成不良影响。

4.短路和接地保护跳闸处理原则：当变压器发生短路或接地故障时，应立即进行短路和接地保护跳闸处理。

变压器后备保护分析与动作跳闸处理原则一、后备保护分析1.差动保护：差动保护是变压器后备保护中最重要的一部分。

其主要原理是通过监测变压器的输入和输出电流之间的差异，来判断变压器内部是否发生故障。

当差动电流大于设定阈值时，差动保护动作，切断变压器电路，以保护变压器。

2.过流保护：过流保护是指变压器输入端或输出端电流超过额定值时，保护装置会发出信号使断路器或刀闸跳闸，以切断电路。

过流保护是保护变压器的重要手段之一，用于防止变压器过负荷运行和短路故障。

3.过温保护：变压器内部温度的急剧升高会导致变压器绝缘材料老化和失效，进而引发火灾事故。

因此，过温保护是必要的。

过温保护通常采用温度传感器监测变压器内部温度，一旦温度超过设定值，保护装置会发出信号，切断电源，停止变压器的运行。

当变压器后备保护装置动作跳闸时，需要及时采取相应的措施进行处理，以保证变压器的安全和设备的正常运行。

1.检查故障原因：首先应该对动作跳闸的原因进行全面、系统的分析，判断是否属于故障动作，并找出故障原因。

可能的故障原因包括变压器内部短路、过载、绕组接地等。

通过检查，可以排除虚警动作，保证变压器的正常运行。

2.故障修复：一旦确定故障原因，需要及时进行故障修复。

对于短路故障，应排除短路点，修复绕组；对于过载故障，应调整负载，使变压器运行在正常负荷范围内；对于绕组接地故障，应检修绝缘层，排除接地点。

3.冷却处理：当变压器发生过温时，需要采取相应的冷却处理措施。

可以通过增加散热器的风量、使用冷却风扇等方式进行冷却，降低变压器内部温度。

4.环境监测：为了预防类似故障的再次发生，需要对变压器周围的环境进行监测。

如监测变压器输入电流和输出电流的差值，监测变压器运行时的温度等参数，及时发现异常情况并采取相应措施。

5.设备保养：定期对变压器进行保养和检修，检查差动保护、过流保护、过温保护等保护装置的运行情况，保证其可靠性和正常功能。

总之，变压器后备保护分析和动作跳闸处理是保证变压器设备安全运行的重要环节。

变压器后备保护分析与动作跳闸处理原则1. 引言变压器是电力系统中的重要设备，为保障电力系统的运行稳定性和安全性，需要对变压器进行全面的保护和管理。

其中，后备保护是保障变压器安全运行的重要手段之一，本文将对变压器后备保护进行分析，并对动作跳闸处理原则进行探讨。

2. 变压器后备保护概述变压器后备保护是指在主保护失灵或运行异常时，为防止变压器继续运行而采取的保护措施。

其目的是保障变压器运行安全，防止事故的发生。

变压器后备保护通常包括以下几种类型：2.1 奇数次谐波保护奇数次谐波保护是通过测量变压器两侧电压的奇数次谐波电压，来判断是否发生故障。

当变压器内部发生故障时，会产生奇数次谐波电流，从而导致两侧电压的奇数次谐波电压不等。

此时，保护装置会发出动作信号，切断变压器的电源，以防止事故的进一步扩大。

2.2 过电压保护过电压保护是指在变压器出现过电压时，通过切断电源，以保护变压器安全运行。

过电压保护通常分为瞬变过电压保护和持续过电压保护两种，其中瞬变过电压保护是指对高压侧电压瞬间剧烈波动所采取的保护措施，而持续过电压保护则是指对发生长时间过电压的情况所采取的保护措施。

2.3 欠电压保护欠电压保护是指在变压器出现欠电压时，通过切断电源，以保护变压器安全运行。

欠电压保护可以有效避免变压器在电网电压异常下继续工作，从而导致事故。

2.4 瞬时过流保护瞬时过流保护是指通过测量变压器两侧电流的波形和幅值来判断变压器是否出现故障。

当变压器内部出现短路等故障时，会产生高幅值的电流，从而导致保护装置动作，切断电源，以保护变压器安全运行。

3. 变压器后备保护动作跳闸处理原则变压器后备保护动作跳闸时，需要对保护装置和变压器进行检查和处理，以确定动作原因和故障位置，全面保障变压器安全运行。

变压器后备保护动作跳闸处理原则主要包括以下几点：3.1 处理动作跳闸信号当变压器后备保护装置发出动作跳闸信号时，需要及时处理，以确定动作原因和故障位置。

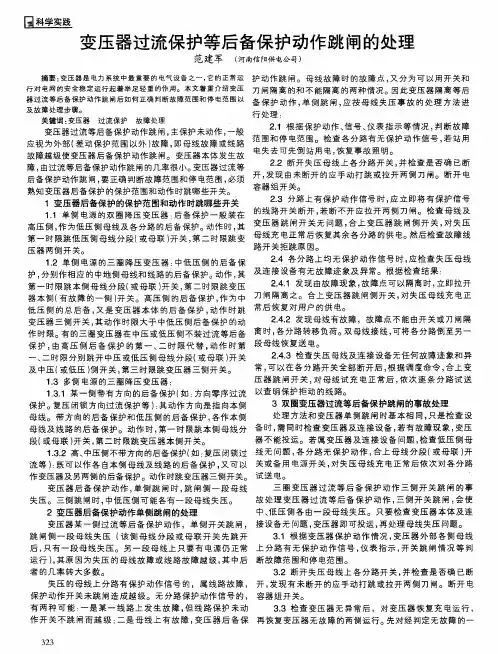

变压器过流保护等后备保护动作跳闸的处理(全文)变压器过流等后备保护动作跳闸，主保护未动作，一般应视为外部（差动保护范围以外）故障，即母线故障或线路故障越级使变压器后备保护动作跳闸。

变压器本体发生故障，由过流等后备保护动作跳闸的几率很小。

变压器过流等后备保护动作跳闸，要正确推断故障范围和停电范围，必须熟知变压器后备保护的保护范围和动作时跳哪些开关。

1 变压器后备保护的保护范围和动作时跳哪些开关1.1 单侧电源的双圈降压变压器：后备保护一般装在高压侧，作为低压侧母线及各分路的后备保护。

动作时，其第一时限跳低压侧母线分段（或母联）开关，第二时限跳变压器两侧开关。

1.2 单侧电源的三圈降压变压器：中低压侧的后备保护，分别作相应的中地侧母线和线路的后备保护。

动作，其第一时限跳本侧母线分段（或母联）开关，第二时限跳变压器本侧（有故障的一侧）开关。

高压侧的后备保护，作为中低压侧的总后备，又是变压器本体的后备保护，动作时跳变压器三侧开关，其动作时限大于中低压侧后备保护的动作时限。

有的三圈变压器在中压或低压侧不装过流等后备保护，由高压侧后备保护的第一、二时限代替，动作时第一、二时限分别跳开中压或低压侧母线分段（或母联）开关及中压（或低压）侧开关，第三时限跳变压器三侧开关。

1.3 多侧电源的三圈降压变压器：1.3.1 某一侧带有方向的后备保护（如：方向零序过流保护。

复压闭锁方向过流保护等）：其动作方向是指向本侧母线。

带方向的后备保护和低压侧的后备保护，各作本侧母线及线路的后备保护。

动作时，第一时限跳本侧母线分段（或母联）开关，第二时限跳变压器本侧开关。

1.3.2 高、中压侧不带方向的后备保护（如：复压闭锁过流等）：既可以作各自本侧母线及线路的后备保护，又可以作变压器及另两侧的后备保护。

动作时跳变压器三侧开关。

变压器后备保护动作，单侧跳闸时，跳闸侧一段母线失压。

三侧跳闸时，中低压侧可能各有一段母线失压。

2 变压器后备保护动作单侧跳闸的处理变压器某一侧过流等后备保护动作，单侧开关跳闸，跳闸侧一段母线失压（该侧母线分段或母联开关先跳开后，只有一段母线失压。

变压器后备保护动作跳闸分析及处理摘要：随着社会科技的飞速发展，电力行业也步入以特高压、智能化为特点的新阶段，用户对供电系统的可靠性、安全性、稳定性等方面的要求越来越高。

变压器作为电力系统不可缺少、无法替代的重要电气设备，如果发生故障后不能得到迅速正确地处理，将会给整个电力网络带来严重的危害，因此电力变压器的保护工作变得十分重要。

关键词：变压器；后备；跳闸引言变压器过流等后备保护动作跳闸，主保护没有动作，一般应视为外部（差动保护范围以外）故障，即母线故障或线路保护越级跳闸。

变压器本体发生故障，由于过流等后备保护动作跳闸的概率很小。

由于变压器在变电站中起着举足轻重的作用，变压器过流等后备保护跳闸，需要正确判断故障范围和停电范围，必须熟知变压器后备保护的保护范围，动作时跳哪些断路器，以及发生故障后怎么尽快处理。

1变压器的结构变压器是主要由铁心、线圈和冷却装置三部分构成的。

铁心是变压器磁路中的重要组成部分，在制作时铁心是用磁导率较高涂有绝缘漆的硅钢片叠装而成的。

为了减少磁滞和涡流损耗，每一钢片的厚度，在交流电频率为50赫兹的变压器中约为0.35-0.5mm。

为了保证耦合性能，铁心都做成闭合形状，其线圈绕在铁心柱上。

按照铁芯构造形式，可分为心式和壳式两种。

心式铁心绕组包着铁心成“口”字形。

壳式铁心成铁心包着线圈成“日”字形。

线圈是变压器的电路部分。

按结构分为高压绕组和低压绕组。

对于绕圈的要求很高。

线圈是用具有良好绝缘的漆包线、纱包线或丝包线绕成的。

在工作时，和电源相连的线圈称为原线圈，而与负载相连的线圈称为副线圈。

通常电力变压器将电压较低的一个线圈安装在靠近铁心柱的内层，这是因为低压线圈和铁心间所需的绝缘比较简单，电压较高的线圈则安装在外面，主要是为了考虑变压器的散热问题，如果是用在频率较高的变压器中，为了减少漏磁通和分布电容的影响，常需要把原线圈、副线圈绕组分为若干部分，分格分层并交叉绕制。

在变压器中最常见的是电力变压器。

变压器有载调压开关重瓦斯保护动作跳闸分析及举措2013年11月2日11时43分28秒（集控班显示时间），胜芳站1号主变有载重瓦斯动作，跳开101、301、201三侧受总开关。

1号主变停运，345、245母联开关自投未投入，自投未出口。

跳闸情况分析如下：一、现场运行方式：111新胜一线、113策胜一线带110kV4号母线及1号主变运行，112新胜二线、114策胜二线带5号母线及2号主变运行。

145、345、245母联自投退出、2台主变分列运行。

二、事故过程及现场检查：（站内对时方式为后台监控网络对时，下列各动作时间均以站内监控时间为基准）11月2日阴转多云，雾霾天气，11时45分25秒，胜芳站1号主变有载重瓦斯动作，跳开101、301、201开关，变压器停运，当时负荷电流293A。

345、245自投均未投入。

11月2日事故前1号主变进行过6次A VC调档，时间如下所示：次数调档时间档位显示备注：第一次 05：01：59 11档→10档第二次 08：19：43 10档→11档第三次 08：38：22 11档→12档第四次 08：52：17 12档→13档第五次 10：57：46 13档→14档第六次 11：45：25 14档→13档在第六次调档到位后（14档→13档）有载调压重瓦斯动作，并且当天发生8次过负荷闭锁调压，保护装置定值整定为2.7A即一次电流324A时，过负荷闭锁有载调压。

跳闸前最后一次闭锁调压解除时间为11时27分05秒，11时45分有载重瓦动作时，未发生过负荷闭锁。

A VC无功调节与1号主变高后备保护均正确动作。

图1 过负荷闭锁调压报文由图2可知，1号主变有载重瓦斯非电量保护装置动作时间为16时15分12秒，经时间换算，动作时间为11时45分25秒，此时为1号主变有载调压由14档变为13档后同一秒。

图2 非电量保护动作报文截图经现场检查发现1号主变调压呼吸器有大量绝缘油喷出，呼吸通道顺畅，如图所示：调压油位正常约40℃。

变压器主保护与后备保护知识全解变压器是连续运行的静止设备，运行比较可靠，故障机会较少。

但由于绝大部分变压器安装在户外，并且受到运行时承受负荷的影响以及电力系统短路故障的影响，在运行过程中不可避免的出现各类故障和异常情况。

1、变压器的常见故障和异常变压器的故障可分为内部故障和外部故障。

内部故障指的是箱壳内部发生的故障，有绕组的相间短路故障、一相绕组的匝间短路故障、绕组与铁芯间的短路故障、绕组的断线故障等。

外部故障指的是变压器外部引出线间的各种相间短路故障、引出线绝缘套管闪络通过箱壳发生的单相接地故障。

变压器发生故障危害很大。

特别是发生内部故障时，短路电流所产生的高温电弧不仅会烧坏变压器绕组的绝缘和铁芯，而且会使变压器油受热分解产生大量气体，引起变压器外壳变形甚至爆炸。

因此变压器故障时必须将其切除。

变压器的异常情况主要有过负荷、油面降低、外部短路引起的过电流，运行中的变压器油温过高、绕组温度过高、变压器压力过高、以及冷却系统故障等。

当变压器处于异常运行状态时，应给出告警信号。

2、变压器保护的配置短路故障的主保护：主要有纵差保护、重瓦斯保护等。

短路故障的后备保护：主要有复合电压闭锁过流保护、零序（方向）过流保护、低阻抗保护等。

异常运行保护：主要有过负荷保护、过励磁保护、轻瓦斯保护、中性点间隙保护、温度油位及冷却系统故障保护等。

3、非电量保护利用变压器的油、气、温度等非电气量构成的变压器保护称为非电量保护。

主要有瓦斯保护、压力保护、温度保护、油位保护及冷却器全停保护。

非电量保护根据现场需要动作于跳闸或发信。

（1）瓦斯保护当变压器内部发生故障时，由于短路电流和短路点电弧的作用，变压器内部会产生大量气体，同时变压器油流速度加快，利用气体和油流来实现的保护称为瓦斯保护。

轻瓦斯保护：当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内气体形成气泡进入气体继电器，轻瓦斯保护动作，发出轻瓦斯信号。

变压器跳闸的处理1、变压器事故跳闸后，应立即停止潜油泵运行，防止内部故障产生的炭粒和金属微粒扩散。

2、有备用变或备用电源投入的变电所，当变压器跳闸后，不影响备用变的运行时，应首先投入备用变；送出负荷后，再检查跳闸变压器。

3、变压器跳闸后，在进行事故处理的同时，应监视运行变压器的负荷及温度，如超额定电流及额定温度运行，应按短期急救负载运行规定处理。

4、变压器差动、瓦斯同时动作跳闸的处理①变压器差动、瓦斯同时动作跳闸时，或差动动作跳闸、瓦斯动作信号时，变压器内部故障的可能性极大，这时应按变压器瓦斯保护动作判断方法进行判断，同时检查差动保护范围内设备是否正常，在未查明原因消除故障前不得将变压器投入运行。

5、变压器差动保护(另差)动作跳闸的处理①差动保护动作跳闸后应做如下分析判断处理A.检查变压器各侧套管引出线，各侧差动CT以内一次设备是否有放电闪络、破损、断线的；B.保护及二次回路是否有人工作；C.差动CT极性是否变动过，CT二次是否有开路的；D.保护及二次回路是否有接地、断线故障；E.跳闸时是否有冲击，其它线路是否有故障跳闸的；F.变压器外部是否有内部故障特征。

②综合判断查明确认是差动保护误动作跳闸的，应请示总工程师批准，将差动保护停用，变压器恢复送电。

③差动保护动作跳闸未查明原因，不能确认是故障跳闸还是误动跳闸时，未消除故障前，不得将变压器送电。

6、变压器后备保护动作跳闸的处理(过流、复合电压闭锁过流等)①变压器后备保护动作跳闸后如下分析判断处理A.保护及二次回路是否有人工作；B.跳闸时中、低压侧线路保护是否有动作的同时开关拒跳，跳闸时系统是否有冲击；C.母差保护是否有动作的同时电源开关拒跳的，跳闸时系统是否有冲击；D.变压器主保护有无拒动可能。

②综合分析判断后备保护动作是由于外部短路线路保护、开关拒动造成越级的，隔离故障设备后变压器即可送电。

③如果送电后后备保护再次动作跳闸，未查明原因并消除故障前不得送电。

500kV变压器保护配置及中后备保护动作跳闸处理浅析【摘要】500kV变压器发生故障时更是会对供电可靠性和系统安全运行带来严重影响，所以配置了各种保护来确保发生故障时变压器能够不受损伤，保护的准确有效动作是保证电力变压器能够安全稳定运行的有效条件，本文从实际实际运行经验出发，对500kV变压器保护配置情况进行详细介绍，并且分析了500kV 变压器中后备保护动作跳闸处理方法，为运行及保护检修人员在对500kV变压器进行运行维护中提供了理论依据。

【关键词】500kV变压器；保护配置；中后备保护1、引言500kV主变压器一旦出现问题将对电力系统的安全运行产生直接的影响，有可能导致整个电力系统的瘫痪和不可修复的破坏并带来巨大的经济损失。

而主变压器在外界恶劣的环境条件和高负荷的工作条件下，出现运行故障的概率在实际运行中是比较高的。

这时候，就需要变压器的保护装置发挥作用，及时切除故障点，有效地保护电力设备不被损坏，保证无故障设备的继续运行。

2、500kV变压器主要保护配置情况在500kV的变压器保护配置中，一般是配置两套电气量保护和一套非电量保护。

其中电气量保护有分为主保护和后备保护，主保护一般是差动保护，后备保护分为高后备保护、中后备保护、低后备保护，而高后备保护和中后备保护一般有阻抗保护和零序保护组成，低后备保护由复合电压闭锁过流保护组成。

非电量保护主要有重瓦斯保护、轻瓦斯保护、冷却器全停跳闸保护等。

此外，在500kV 变压器中，还配置一种其他电压等级变压器没有的保护——过励磁保护。

接下来我们对以上几种保护进行介绍。

2.1变压器的差动保护变压器的差动保护是变压器的主保护，是按循环电流原理装设的。

在正常运行及外部故障时，500kV变压器差动回路电流为零。

实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡电流Iumb流过，此时流过继电器的电流Ik=I1-I2=Iumb 要求不平衡电流应尽量的小，以确保继电器不会误动。

变压器后备保护动作跳闸的处理变压器后备保护动作跳闸是一种常见的故障情况，在日常运行中
需要及时处理。

下面我将为大家介绍一些应对措施，希望能够给大家
提供一些指导意义。

首先，当变压器后备保护动作跳闸时，应立即切断输入电源，确
保电源供应的安全。

同时，需要检查变压器的输入线路和输出线路是
否有显著的过载或短路情况。

如果发现有异常情况，应及时排除故障。

其次，应检查变压器的冷却系统是否正常工作，包括冷却水和风扇。

如果冷却系统存在故障，需要检修或更换相关设备，确保变压器
的正常运行温度。

另外，变压器的绝缘状况也是需要注意的因素。

如果变压器的绝
缘性能较差，可能导致跳闸故障。

因此，定期进行变压器的绝缘检测
和维护工作，及时发现问题并采取相应的处理措施。

此外，变压器后备保护的调整也是必要的。

在实际运行中，不同
的工作环境和负荷情况可能导致变压器后备保护动作过于敏感或不敏感。

因此，根据实际情况进行调整，确保保护装置的灵敏度和稳定性。

最后，及时记录和分析跳闸故障的原因，做好故障分析的工作。

这有助于找出潜在的问题，并采取相应的预防措施，减少类似故障的
发生。

总结起来，变压器后备保护动作跳闸是一种常见的故障情况，需要及时处理。

我们可以从检查线路、冷却系统、绝缘状况，调整保护装置等多个方面入手，解决问题。

同时，及时记录和分析跳闸故障原因，可以有效预防类似故障的发生。

希望这些内容能对大家在处理变压器后备保护跳闸的问题时有所帮助。

主变压器相间短路后备保护动作跳闸的处理方法为了反应变压器外部故障而引起的过电流，且在变压器内部故障时，作为差动爱护和瓦斯爱护的后备，变压器装有相间短路后备爱护，其爱护范围延长到母线或线路。

依据变压器容量和系统短路电流水平的不同，实现的方式有过电流爱护、低电压起动的过电流爱护、复合电压起动的过电流爱护、负序过电流爱护、阻抗爱护等。

对有多侧电源的三绕组变压器要装设带方向性的后备爱护。

变压器本体发生故障，由过电流等后备爱护动作跳闸的几率很小，因此变压器差动及瓦斯等主爱护未动作，而过电流等后备爱护动作跳闸，一般状况下多为母线故障或线路故障越级使变压器后备爱护动作跳闸。

最常见的是线路故障造成越级跳闸，其次是母线故障引起越级跳闸（尤其是在110kV及以下的变电站）。

变压器后备爱护动作跳闸后，应依据变压器后备爱护的爱护范围、爱护动作状况、断路器跳闸状况、设备故障状况等进行综合分析，推断引起事故的缘由，然后进行相应的处理。

变压器后备爱护通常是分段和分时限的，其动作跳闸后，依据故障状况可以跳单侧也可以跳三侧。

处理变压器后备爱护动作跳闸事故时，应确定故障发生在变压器的哪一侧，然后推断引起越级跳闸的线路或母线，将故障点隔离后，恢复无故障部分的供电，最终对造成越级的缘由进行分析处理，如处理有关爱护拒动、断路器拒跳等问题。

下面以三绕组变压器后备爱护动作使单侧断路器跳闸为例，来说明故障处理的过程。

(1)复归音响，记录故障发生的时间，检查表计的变化状况，检查断路器的跳闸状况，检查、记录、复归光字牌及爱护动作信号，留意有无其他设备爱护信号发出，假如掌握盘台上有断路器掌握开关，复归跳闸断路器开关把手，对事故进行初步推断，并汇报调度。

(2)若失去站用电，检查备自投装置是否动作，备用站用变压器是否投入，若未动作，应手动投入，恢复站用电。

(3)按规定拉开失压的母线上各线路断路器，并留意有没有拉不开的断路器。

若母线上接有电容器，拉开电容器断路器。
