变压器差动保护装置动作后检查方法与步骤变压器常见问题解决方法当变压器的差动保护装置动作后,可按以下方法与步骤来进行检查。
(1)先对电力变压器及其套管与引出线进行检查。
如发觉问题应适时处理。
(2)如上述检查无问题,回忆故障之前变电站内直流部分是否有不稳定的接地隐患,是否曾带接地故障运行。
假如有,进一步要检查继电器的触点是否打开。
(3)如发觉触点都打开,再用万用表DC电压挡测量出口中心继电器线圈两端电压是否正常。
若电压正常,则多是由于直流两点重复接地致使差动保护装置误动作引起的。
(4)变压器差动保护装置动作有时也可能是由于高处与低处压电流互感器开路或端子接触不良以及变压器内部问题引起的。
对此,也不容忽视。
高压试验变压器在试验现场测试中时常会有故障涌现的情形,而最罕见故障便是铁芯短路形成的,形成铁芯短路的首要原因是:(1)变压器内具有导电悬浮物,在电磁场的作用下构成导电小桥,使心与油箱壁或者油箱底部短接。
(2)打造变压器或者改换铁芯大修时,选用的硅片品质有问题。
如硅片名义毛糙不润滑,冷轧硅片涂的绝缘漆膜零落,热轧硅片的绝缘氧化膜黏着力差也会零落。
之上几种情形城市形成片间短路,构成多点接地。
(3)变压器油箱和散热器在打造进程中,焊渣等清算不完全,在恒久的强油循进程中,渐渐被油流带出,将铁芯和油箱壁短接。
(4)铁芯加工工艺不正当。
如植株超编,剪切中放的夹板气,夹有粗大的非金属颗粒或者硬质非非金属微粒,将叠片压出一度个小坑,另一壁则成小凸点,叠装后也将毁坏涂层形成片间短路。
(5)叠压错误。
叠压系数获得过大,使压力过大,毁坏了片间绝缘。
(6)运行维护错误。
变压器恒久超铭牌定量运利用片间绝缘老化;平常巡逻和检测不够,使铁芯局部过热重点,片间绝缘遭毁坏形成多点接地。
再有,变压器在打造或者大修进程中,钢刷丝、起重用的钢丝绳的断股及巨大非金属丝在电磁场的作用下被树立,形成铁芯与油箱底部短接。
(7)变压器进水,使铁芯底部绝缘垫块挨冻或者穿芯螺杆绝缘败坏,导致铁芯绝缘急剧降落,形成铁芯多点接地。
主变纵联差动保护误跳闸几种原因分析1、概述为防止带铁壳的变压器sbk-750va在发生各种故障和异常运行时造成不应有的损失,确保电力系统安全连续运行,变压器一般应配备继电保护装置。
在下列情况下,变压器应配备纵向差动保护(以下简称纵向差动保护):63mva及以上的辅助工作变压器和并联运行的变压器,辅助备用变压器和单独运行10MVA及以上的变压器,电流速断保护灵敏度为2MVA及以上的变压器不符合要求。
纵差保护作为变压器的重要保护手段,主要防止变压器绕组、出线及套管多相短路、中性点直接接地、网侧绕组及出线接地短路、绕组匝间短路。
纵向差动保护应满足以下要求:① 应能避免励磁涌流和外部短路引起的不平衡电流;②变压器过励时不得误动;③ 差动保护的范围应包括变压器套管及其引出线。
2、主变纵差保护误跳闸几种原因分析我在县级调度机构从事运行方式和继电保护工作多年。
我在实际工作中遇到的几次差动保护误动跳闸分析如下:(1)二次回路接线错误:新安装的差动保护,在投入运行前必须进行带负荷测相位和差电压(或差电流),以检查电流回路接线的正确性,过程如下:①在变压器充电时,将差动保护投入;②带负荷前将差动保护停用,带负荷测量各侧各相电流的有效值和相位;③测各相差电压(或差电流)。
用这种方法可检测出二次回路接线是否正确。
(2)ta变比不正确:纵差保护TA必须在安装前进行校验,以确保TA变比和特性的正确性。
但在工期紧张的情况下,认为厂家出厂前已进行了验证,忽略了过程,导致TA变比安装错误或TA变比选择时TA抽头错误。
因此,Ta必须在进入电网之前进行验证。
(3)差动区的两个或多个接地点:继电保护二次回路接地时,除了安全要求外,在有电连通的几台ta或tv的二次回路上,必须只能通过一点接于接地网。
因为一个变电所的接地网并非实际的等电位面,因而在不同点间会出现电位差。
当大的接地电流注入地网时,各点间可能有较大的电位差值。
如果一个电连通的回路在变电所的不同点同时接地,地网上电位差将窜入这个连通的回路,有时还造成不应有的分流。

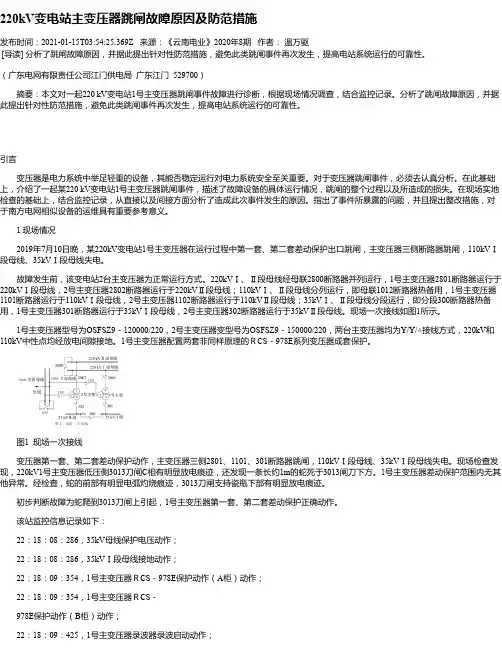

220kV变电站主变压器跳闸故障原因及防范措施发布时间:2021-01-15T03:54:25.369Z 来源:《云南电业》2020年8期作者:温万驱[导读] 分析了跳闸故障原因,并据此提出针对性防范措施,避免此类跳闸事件再次发生,提高电站系统运行的可靠性。
(广东电网有限责任公司江门供电局广东江门 529700)摘要:本文对一起220 kV变电站1号主变压器跳闸事件故障进行诊断,根据现场情况调查,结合监控记录。
分析了跳闸故障原因,并据此提出针对性防范措施,避免此类跳闸事件再次发生,提高电站系统运行的可靠性。
引言变压器是电力系统中举足轻重的设备,其能否稳定运行对电力系统安全至关重要。
对于变压器跳闸事件,必须去认真分析。
在此基础上,介绍了一起某220 kV变电站1号主变压器跳闸事件,描述了故障设备的具体运行情况,跳闸的整个过程以及所造成的损失。
在现场实地检查的基础上,结合监控记录,从直接以及间接方面分析了造成此次事件发生的原因。
指出了事件所暴露的问题,并且提出整改措施,对于南方电网相似设备的运维具有重要参考意义。
1 现场情况2019年7月10日晚,某220kV变电站1号主变压器在运行过程中第一套、第二套差动保护出口跳闸,主变压器三侧断路器跳闸,110kVⅠ段母线、35kVⅠ段母线失电。
故障发生前,该变电站2台主变压器为正常运行方式。
220kVⅠ、Ⅱ段母线经母联2800断路器并列运行,1号主变压器2801断路器运行于220kVⅠ段母线,2号主变压器2802断路器运行于220kVⅡ段母线;110kVⅠ、Ⅱ段母线分列运行,即母联1012断路器热备用,1号主变压器1101断路器运行于110kVⅠ段母线,2号主变压器1102断路器运行于110kVⅡ段母线;35kVⅠ、Ⅱ段母线分段运行,即分段300断路器热备用,1号主变压器301断路器运行于35kVⅠ段母线,2号主变压器302断路器运行于35kVⅡ段母线。
现场一次接线如图1所示。
动⼒变⽐率差动保护动作跳闸原因浅析2019-10-10摘要:差动保护是铝⼚动⼒变压器的主保护,保护异常动作将使铝⼚各个区域缺失动⼒电源,造成全⼚失电,影响⾯极⼤。
变压器差动保护动作时,我们需要注意到影响保护装置动作的各种因素,在保护设计、电流互感器的选⽤、保护整定等⽅⾯都要进⾏分析。
本⽂结合⼯作中出现的差动保护异常动作情况,全⾯分析了变压器⽐率差动保护动作的原因及其防范措施,为变压器保护装置运⾏和保护整定提供了实际经验。
关键词:变压器⽐率差动动作原因处理⽅法0 引⾔某铝⼚#2动⼒变采⽤的是西安西变中特电⽓有限责任公司制造的有载调压电⼒变压器,型号:SFPZ—40000/220,接线组标号YNd11。
变压器设有⼆套差动保护装置,第⼀套保护选⽤深圳中电PMC-687A,第⼆套保护选⽤深圳中电SEL-587,变压器于2009年8⽉份投运后运⾏⽆异常。
2011年8⽉5⽇,设备预防性试验后投运时第⼀套保护装置PMC-687A ⽐率差动保护动作出⼝,第⼆套保护装置SEL-587动作告警。
下⾯具体介绍动⼒变⽐率差动保护PMC-687A⽐率差动动作原因及处理⽅法。
1 差动保护装置PMC-687A原理概述⽐率制动差动保护的动作电流是随着制动电流按⽐率增⼤,这样既能保证外部短路不误动,⼜能保证内部短路有较⾼的灵敏度。
⽐率制动差动保护特性采⽤三段式折线:图中:Iop.min为⽐率差动起动定值,Iop.up为差动速断动作定值,折线k1固定过原点,折线k2的拐点固定为5。
⽐率差动保护按相判别,任意⼀相满⾜条件时保护动作,单相⽐率差动元件逻辑图如下:■单相⽐率制动差动元件逻辑说明:Iop.min:⽐率差动起动定值Iop:差动电流 Ires:制动电流k1:制动斜率1 k2:制动斜率2装置通过电流信号中的⼆次和五次谐波分量来区分由内部故障和由励磁涌流以及过励磁引起的差动电流。
变压器带负载运⾏后,⾃动将⼆次谐波制动⽐降低0.05,以增强抗励磁涌流及和应涌流的能⼒。
启备变差动保护跳闸原因及处理的案例分析2.山东里彦发电有限公司,山东济宁 272000摘要:介绍了一起因10kV电机保护CT相序错误,引起启备变差动保护动作,导致启备变跳闸,全厂失电的事故全过程以及事故的纠正措施。
通过对启备变保护装置内启备变及2台机组10kV各侧电流电压相角关系的对比分析,得到此次事故的原因。
关键词:差动保护;启备变;相序引言变压器的差动保护是变压器的主保护,是按循环电流原理装设的。
主要用来保护双绕组或三绕组变压器绕组内部及其引出线上发生的各种相间短路故障,同时也可以用来保护变压器单相匝间短路故障。
在绕组变压器的两侧均装设电流互感器,其二次侧按循环电流法接线。
在继电器线圈中流过的电流是两侧电流互感器的二次电流差,也就是说差动继电器是接在差动回路的。
正常运行及外部故障时,差动回路电流为零。
实际上由于两侧电流互感器的特性不可能完全一致等原因,在正常运行和外部短路时,差动回路中有不平衡电流流过,但因不平衡电流较小,保护不会动作。
当变压器内部发生相间短路故障时,此时差动电流较大,导致保护动作。
变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。
由于差动保护对保护区外故障不会动作,因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合,所以在区内故障时,可以瞬时动作。
1事件发生前状态#01启备变接线方式为Yn,yn0- yn0,高压侧引自升压站GIS侧,高压侧二次电压引自220kV母线PT二次侧切换后电压,低压侧电压取自10kV备用进线开关上口PT电压(仅ABC没有N);高压侧二次电流引自GIS处CT(因差动极性需要CT二次侧S2引出),低压侧二次电流电流取自10kV备用进线开关上口CT;保护动作前,#01启备变正常向10kV IA、IB、IIA、IIB段供电。
2事件经过10点28分45时,运行人员手动启动2700kW的10kV电机,闭合电机断路器后,启备变随即跳闸,全厂失电。
变压器常见故障及处理分析摘要:随着中国经济发展水平的不断提高,电力工作取得了举世瞩目的成就,国家电力安全得到了有效保障。
变压器是电网的重要组成部分。
正常的变压器运行是电力系统正常,可靠,稳定和经济运行的重要保障。
因此,维修人员应尽可能防止并减少变压器故障,以免发生事故。
关键词:变压器;故障;故障处理引言电力变压器是用于传输,分配和给电力系统的主电路供电的变压器。
电力变压器结构复杂,工作环境相对较差。
发生故障时,它也会对电网的波动和电源的可靠性产生重大影响。
因此,有必要采取措施应对具体情况。
由于变压器连续工作,因此在实际工作中会发生各种故障。
严重事故不仅会损坏变压器本身,还会切断电源,并在工厂中造成一定的生产经济损失。
因此,变压器的日常检查和维护在工作中起着重要的作用。
最重要的是,维修人员需要学习并运用变压器发生故障时的处理方法。
1变压器主体结构简介油浸变压器主要由变压器主体,油箱,冷却装置,出口装置和保护装置组成。
变压器主体包括铁心夹,绕组,线圈和绝缘结构。
油枕,油尺安全通道,呼吸装置,净油器继电器,温度测量元件等[1]。
2变压器常见的故障2.1按故障部位分类变压器故障按部位可分为绕组、引线、铁芯、套管、分接开关、绝缘、密封等七类故障。
(1)绕组故障。
变压器绕组是形成变压器输入和输出能量的电路。
除影响绕组的因素外,大多数都是由变压器本身不合格的结构和绝缘引起的。
不仅绕组本身,而且电线,芯线和绝缘层也受到很大影响。
(2)引线故障。
交叉是变压器内部绕组和外部布线之间的连接环节,它们的接头是通过焊接形成的,因此不良的焊接质量直接影响了引线故障的发生。
如果不及时处理,导线之间的短路会导致绕组之间的短路,导线接触不良会导致导线部分烧坏,从而关闭变压器。
(3)铁芯故障。
变压器磁芯是电磁能量传输和交换的主要组件之一。
铁芯质量是确定变压器是否可以正常工作的重要关键。
铁芯有许多多点接地故障。
如果铁芯局部过热并且工作时间过长,则油纸中铁片的绝缘层将老化,并且铁芯接地线将被缠绕。

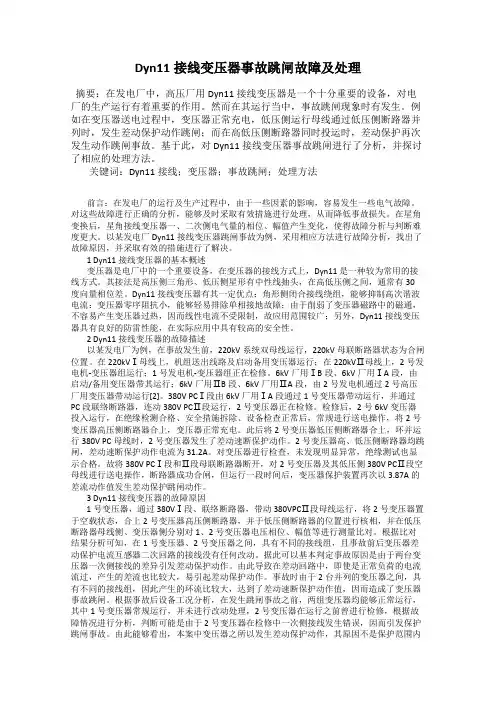

Dyn11接线变压器事故跳闸故障及处理摘要:在发电厂中,高压厂用Dyn11接线变压器是一个十分重要的设备,对电厂的生产运行有着重要的作用。
然而在其运行当中,事故跳闸现象时有发生。
例如在变压器送电过程中,变压器正常充电,低压侧运行母线通过低压侧断路器并列时,发生差动保护动作跳闸;而在高低压侧断路器同时投运时,差动保护再次发生动作跳闸事故。
基于此,对Dyn11接线变压器事故跳闸进行了分析,并探讨了相应的处理方法。
关键词:Dyn11接线;变压器;事故跳闸;处理方法前言:在发电厂的运行及生产过程中,由于一些因素的影响,容易发生一些电气故障。
对这些故障进行正确的分析,能够及时采取有效措施进行处理,从而降低事故损失。
在星角变换后,星角接线变压器一、二次侧电气量的相位、幅值产生变化,使得故障分析与判断难度更大。
以某发电厂Dyn11接线变压器跳闸事故为例,采用相应方法进行故障分析,找出了故障原因,并采取有效的措施进行了解决。
1 Dyn11接线变压器的基本概述变压器是电厂中的一个重要设备,在变压器的接线方式上,Dyn11是一种较为常用的接线方式。
其接法是高压侧三角形、低压侧星形有中性线抽头,在高低压侧之间,通常有30度向量相位差。
Dyn11接线变压器有其一定优点:角形侧闭合接线绕组,能够抑制高次谐波电流;变压器零序阻抗小,能够轻易排除单相接地故障;由于削弱了变压器磁路中的磁通,不容易产生变压器过热,因而线性电流不受限制,故应用范围较广;另外,Dyn11接线变压器具有良好的防雷性能,在实际应用中具有较高的安全性。
2 Dyn11接线变压器的故障描述以某发电厂为例,在事故发生前,220kV系统双母线运行,220kV母联断路器状态为合闸位置。
在220kVⅠ母线上,机组送出线路及启动备用变压器运行;在220kVⅡ母线上,2号发电机-变压器组运行;1号发电机-变压器组正在检修。
6kV厂用ⅠB段、6kV厂用ⅠA段,由启动/备用变压器带其运行;6kV厂用ⅡB段、6kV厂用ⅡA段,由2号发电机通过2号高压厂用变压器带动运行[2]。
主变纵联差动保护误跳闸几种原因分析误跳闸是指在正常操作条件下,保护装置错误地将电力系统的一部分或全部切除电源。
主变纵联差动保护是一种常用的保护方式,用于保护电力系统的主变压器。
误跳闸的原因可能是多方面的。
以下是几种常见的主变纵联差动保护误跳闸的原因分析:1.外部干扰:当电力系统中存在外部干扰时,可能会导致差动保护误跳闸。
例如,周围环境中的闪电放电、强电磁场干扰等都可能引起保护装置的误动作。
这种情况下,应采取防雷措施或在保护装置周围设置屏蔽装置,以减小外部干扰对保护的影响。
2.信号误差:主变差动保护装置通过测量主变压器的高压侧和低压侧电流,进行差动计算并与设定值进行比较,从而判断系统是否存在故障。
然而,由于测量设备的精度限制、传输线路的质量等原因,测量的电流值可能存在误差。
当这些误差超过设定值时,差动保护可能会误动作。
因此,应定期校准测量设备,检查传输线路的质量并及时更换老化设备,以降低信号误差。
3.被保护设备故障:差动保护的作用是保护主变压器免受内部故障的损害。
然而,在主变压器内部发生故障时,例如主绕组短路、绝缘击穿等,电流分布会发生改变,导致差动保护误判为故障。
因此,在主变压器内部进行定期检查和维护,及时处理潜在的故障,可以减少误动作的概率。
4.设备参数变化:保护装置对电力系统进行保护时,需要设定一些参数,例如差动电流阈值等。
然而,由于主变压器的负载变化、温度变化等原因,电气参数可能会发生变化。
如果设定值与实际值不匹配,保护装置可能会误判为故障并跳闸。
因此,应定期检查和校准保护装置的参数,并根据实际情况进行调整。
5.人为操作错误:人为操作错误也可能导致差动保护误跳闸。
例如,误操作了与差动保护装置相关的设备,或者误操作了与主变压器相关的设备。
此外,对主变压器进行维护或检修时,可能会因为未按规定程序进行操作而引起保护装置的误动作。
因此,在操作保护装置前,应进行必要的培训和演练,并按照操作规程进行操作,以减少人为操作错误。

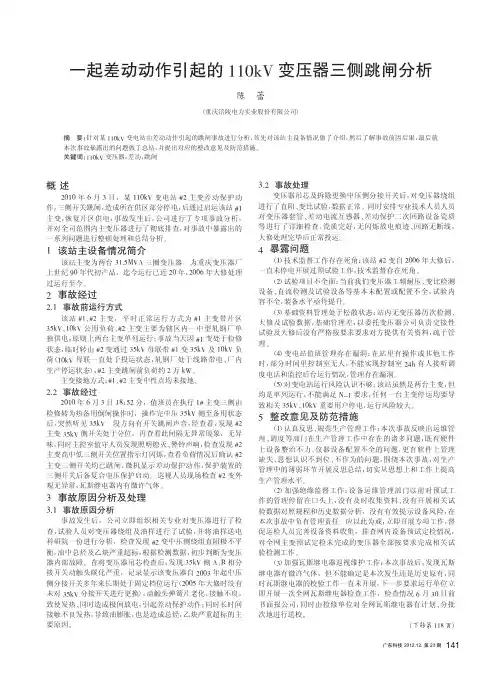

一起差动动作引起的110kV变压器三侧跳闸分析陈蕾(重庆涪陵电力实业股份有限公司)概述2010年6月3日,某110kV变电站#2主变差动保护动作,三侧开关跳闸,造成所在供区部分停电,后通过启运该站#1主变,恢复片区供电,事故发生后,公司进行了专项事故分析,并对全司范围内主变压器进行了彻底排查,对事故中暴露出的一系列问题进行整顿处理和总结分析。
1该站主设备情况简介该站主变为两台31.5MVA三圈变压器,为重庆变压器厂上世纪90年代初产品,迄今运行已近20年,2006年大修处理过运行至今。
2事故经过2.1事故前运行方式该站#1、#2主变,平时正常运行方式为#1主变带片区35kV、10kV公用负荷、#2主变主要为辖区内一中型轧钢厂单独供电,原则上两台主变单列运行;事故当天因#1变处于检修状态,临时转由#2变通过35kV母联带#1变35kV及10kV负荷(10kV母联一直处于投运状态,轧钢厂处于线路带电、厂内生产停运状态),#2主变跳闸前负荷约2万kW。
主变接地方式:#1、#2主变中性点均未接地。
2.2事故经过2010年6月3日18:52分,值班员在执行1#主变三侧由检修转为热备用倒闸操作时,操作完中压35kV侧至备用状态后,突然听见35kVⅡ段方向有开关跳闸声音,经查看,发现#2主变35kV侧开关处于分位,再查看此间隔无异常现象,无异味,同时主控室值守人员发现照明熄灭、警铃声响,检查发现#2主变高中低三侧开关位置指示灯闪烁,查看负荷情况后确认#2主变三侧开关均已跳闸,微机显示差动保护动作,保护装置的三侧开关后备复合电压保护启动。
巡视人员现场检查#2变外观无异常,瓦斯继电器内有微许气体。
3事故原因分析及处理3.1事故原因分析事故发生后,公司立即组织相关专业对变压器进行了检查,试验人员对变压器绕组及油样进行了试验,并将油样送电科研院一份进行分析,检查发现#2变中压侧绕组直阻极不平衡,油中总烃及乙炔严重超标,根据检测数据,初步判断为变压器内部故障。
电力变压器纵差保护常见问题分析(1)首先有必要一提的是最常见的问题便是安装过程中消失的问题;目前常见的电流互感器,出厂时都在外壳上明确标注P1、P2;抽头S1、S2;意思是当CT一次侧的电流由P1流向P2时,二次侧感应电流的方向为S1到S2。
差动装置取的是爱护区域两端的两个CT的二次侧感应电流进行计算,此时就肯定要留意差动爱护装置本身的固有特性:是180度接线还是0度接线。
所谓180度接线要求,就是对两端两个CT进入爱护装置的电流求和,和为零时不动作;0度接线要求就是对两端两个CT进入爱护装置的电流求差值,差值为零时不动作。
安装作业人员甚至一些设计人员经常由于对该原理的模糊导致对于发电机的差动爱护习惯性设置为0接线,对变压器采纳180接线;这就与很有可能与差动爱护装置本身的计算属性要求不符,继而造成差动爱护的误动作。
虽然现在的自适应接线方式的差动爱护装置很好的解决了这个问题,但这种装置电厂普及度不高,极易消失问题,这就要求现场人员在施工过程中要严格校验。
(2)差动继电器的电流回路接线问题,现在电力变压器主要分为干式变压器和油浸式变压器两类,在变压器的规格参数中有一项被称之为联接组标号。
也就是平常说的接线方式。
暂以常规的Dyn11来阐明差动继电器电流回路接线问题。
依据基础电路理论,角型接法的线电压比星型接法的相电压超前30度,所以就变压器自身来说高压侧的电流会超前低压侧30度。
那么假如两侧的CT采纳相同的接线方式的话,在高压侧CT处产生的二次电流也会比低压侧CT产生的二次电流在相位上相差30度,那么正常运行时也就可能超过爱护定值造成误动。
对此问题现在普遍采纳转变CT二次绕组接线方式的方法来解决。
以Dyn11为例来说明,高压侧采纳三角形接线,那么高压侧对应的CT的二次绕组就采纳星型接线;低压侧采纳星型接线,那么低压侧对应的二次绕组就采纳角型接线;这样一次侧虽然高压侧的感应的线电压虽然会比低压侧感应的相电压超前30度;但由于接线方式,星型接法的CT的感应电流会比角型接法的CT的感应电流滞后30度。
母线差动保护动作跳闸分析及处理-变电设备在整个电力系统中发挥重要的作用,所以要确保变电设备运行的安全性。
母线在变电运行中起到连接各种设备的作用,所以要保护母线运行的安全性。
母线差动保护装置就是利用进出电流平衡的原理来判断故障,当电流出现异常时,就会采取动作,跳开母线上的所有断路器,避免或者缩小故障范围。
在受到运行环境或者装置自身性能的影响时,差动保护装置有时会发生动作跳闸,在母线电流出现异常时,无法发挥保护作用,影响到电力系统的安全运行,所以研究母线差动保护动作跳闸对于整个电力系统的安全运行非常大的意义。
1 母线差动保护动作跳闸的原因分析及处理1.1 母线差动保护动作跳闸的原因分析研究分析表明,母线差动保护动作跳闸的原因有以下几种:母线的设备接头不良造成接地或者短路;母线的绝缘套及断路器发生损坏或造成闪络现象;母线的电压互感器出现故障:母线上支持绝缘子的隔离开关损坏或发生闪络故障;母线上支持绝缘子的避雷器等设备发生损坏;各主变压器断路器的电流互感器绝缘子出现闪络故障或二次回路故障;误操作合隔离开关或带地线合隔离开关引起的母线故障;母线差动保护出现失误;保护误整定。
(1)在母线中的电流异常增大时,就会导致母线发生故障,在这种情况下,就会启动母线差动保护装置,而相邻的线路装置也会同时启动并发出信号,随即启动具有很高灵敏度的故障录波器,这是正常情况下所产生的一系列联动现象。
但是如果母差发生动作,但是相邻的线路或者元器件却没有正常的反应,并且故障录波图也没有显示出相应的故障波形,那么此时就应该引起高度重视,可能是母差保护装置出现了故障。
值班人员应该及时采取措施,可以停止母差保护的运行,并且将母线上所有断路器断开,然后调度会选择合适的电流对停止差动的母线试送,并提高保护母线的灵敏度,在对母线试送成功以后,再逐一试送停电的其他线路。
(2)在母线发生跳闸故障后,可以先对母差保护范围内的设备进行检查,首先应该从外观开始,观察是否存在自燃或者爆炸的现象,检查瓷质装置是否有破碎或者闪络的情况,配电装置是否有异常物体,在该段范围内是否存在其他工作。
变压器差动保护动作跳闸的处理程序与方法【摘要】变压器差动保护范围是变压器各侧电流互感器之间的一次电气部分。
差动保护动作跳闸的原因主要有:变压器及套管引出线,各侧差动电流互感器以内的一次设备故障;保护二次回路问题误动作;差动电流互感器二次开路或短路;变压器内部故障等。
本文主要阐述了变压器差动保护动作跳闸的处理程序、设备外部检查、分析判断和处理方法等问题。
【关键词】变压器;差动保护;跳闸;处理程序;方法变压器差动保护范围是变压器各侧电流互感器之间的一次电气部分。
一般反映下述故障:一是变压器引出线及内部线圈的短路;二是严重的线圈层间短路故障;三是大电流接地系统中线圈及引出线的接地故障变压器差动保护。
只要接线正确并调整合理,外部故障时一般不会误动。
差动保护动作跳闸的原因主要有:变压器及套管引出线,各侧差动电流互感器以内的一次设备故障;保护二次回路问题误动作;差动电流互感器二次开路或短路;变压器内部故障等。
1、处理程序(1)按保护动作情况和运行方式,判明事故停电和故障范围。
(2)断开保护动作掉牌的线路断路器,断开失压母线上的电容器组断路器。
(3)投入备用变压器或备用电源,恢复供电和系统间的并列,如果差动电流互感器安装位置在断路器的母线侧时,要先拉开隔离开关与失压母线隔离,再投入备用变压器。
(4)对变压器及差动保护范围之内的一次设各,进行认真的检查。
(5)按检查和分析判断结果,作出有效处理。
2、设备外部检查(1)变压器套管是否有损伤、闪络放电痕迹,变压器本体外部有没有内部故障造成的异常。
(2)变压器引出线使用电缆时,检查电缆头是否有损伤、击穿放电痕迹和移动现象。
(3)差动保护范围内全部一次设备,瓷质部分完整状况,有没有闪络放电痕迹。
变压器及各侧断路器、隔离开关、避雷器等有没有地短路现象,有无异物落在设备上。
(4)差动电流互感器本身是否异常,瓷质部分完整状况、有没有闪络放电痕迹,回路是否断线接地。
(5)差动保护范围外是否有短路故障。
主变差动保护动作跳闸后事故处理原则
查看开关位置显示及其电流表,确认主变跳闸,报调度,汇报初步现象。
查看并记录光字牌,确认是主变差动保护。
停止站内的所有工作票,观察其它剩下的主变有无过负荷,油温有无过高,派人到现场把其他主变的冷却器全部投入,加强对主变的巡视和监视中央信号屏的主变负荷情况和油温。
主变过负荷,可向调度汇报,要求压负荷。
如果是#1主变跳闸,则应该检查站用变是否自投成功,站用电是否正常,充电机是否正常工作。
还应该合上其它三台主变的其中一台的变高和变中中性点接地刀闸。
在保证站内的其它设备不受事故影响其正常运行后,将主变及其三侧开关转换为检修,进行下列检查:
1)主变套管有无破裂放电现象;
2)在主变差动保护区内有无短路或放电现象;
3)差动保护接线、整定有无错误、电流互感器二次回路是否开路,旁路代主变开关时有无切换电流互感器二次回路;
4)向调度了解在跳闸的同时系统有无短路故障;
5)查看瓦斯继电器内有无气体,主变油位、油色、防爆装置有无异常。
检查结果确认差动保护动作正确,但不是变压器内部故障引起,而是差动范围内变压器外的短路故障引起,若故障点在高压侧,则在故障处理完毕,检查变压器无异常后,经调度同意可将主变重新投入运行;若故障点在中低压侧,则应进行绕组变形测试、取油样化验、
测直流电阻、绝缘电阻等,确认变压器正常,且故障处理完毕后,还必须经过总工程师同意才能将变压器重新投入运行;
检查结果确认是差动保护误动作,在其它保护(重瓦斯、复合过流)正常的情况下,经调度员同意可将差动保护退出,恢复变压器运行。
变压器运行中跳闸故障及处理措施摘要:变电系统作为电力系统的主要组成部分,变电运行的安全是会影响到电力供应可靠性的,因此,加强对变电运行跳闸故障的研究,掌握变电运行跳闸故障发生的部位与原因,并掌握故障处理的技术,提高实际工作中故障处理能力,减轻跳闸故障造成的不良影响,对电力行业发展进步有着重要意义。
本文主要对变电运行中变压器的跳闸故障及处理技术要点进行了分析。
关键词:变电运行;跳闸故障;处理技术变电站中变压器是变电站系统正常运行的关键部分,必须要高度重视,加强对其进行检查和维护,对变电站中变压器出现的故障及时进行分析,并查找出导致故障出现的因素,制定解决方案来消除故障和问题,通过观察变压器各元件的外部特征,必要时进行实验测定,通过数据结果来具体的分析变压器的故障所在和损伤程度等,以减小对整个系统造成的损害和影响等,提高变电站系统的运行效率。
1变压器跳闸处理要求在变压器跳闸时,要根据跳闸时的继电保护动作和事故当时的外部现象判断故障原因。
在变压器内部出现故障时不得强送电。
若为有关设备故障则应将故障排除后再送电,若为送出线路故障越级跳闸,则将该线路隔离后,即可恢复变压器送电。
一般处理要求是:凡变压器的主保护(瓦斯气体、差动等)动作或虽未动作但跳闸时有明显爆炸声、火光、烟等事故现象,未消除故障前不得送电。
若只是后备保护动作,厂、站内没有事故现象,排除故障元件后就能迅速恢复供电。
装有重合闸的变压器,跳闸后重合不成功,要排除故障后再送电。
有备用变压器或备用电源自动投入的变电站,在运行变压器跳闸时要先启用备用变压器或备用电源,再检查跳闸变压器。
中性点直接接地电网中,高压断路器二相分合闸不同期或非全相合闸,变压器停送电操动都有可能引起过电压,包括传送到低压侧的过电怪,故变压器停送电操动时应保持中性点直接接地。
变压器事故过负荷时,应立即采取措施在规定时间内降低负荷,或投入备用变压器倒负荷,改变运行接线或按规定限制负荷等。
主变压器差动保护动作原因分析及解决摘要:由于主变压器差动保护误动作导致主变压器故障跳闸,原因是主变压器保护装置生产厂家未考虑中性点经小电阻接地情况,没有及时修改PST-1202A装置差动保护内部定值,从而导致保护装置误动作。
采用更改差动保护内部定值实现四侧差动通道任意屏蔽的方法消除了故障。
针对故障情况,提出了保护装置生产厂家对装置软件版本进行全面升级、风电场在春检预试中重新对保护装置定值进行校验以及加强对运行人员的技能培训等改进建议。
关键词:风电场;主变压器;中性点;小电阻接地;差动保护;零序电流;保护定值1风电场概况及运行情况1.1风电场概况某风电场规划容量250MW,一期工程安装1台50MVA两卷主变压器(带平衡线圈),二期工程安装2台100MVA主变压器。
1号主变压器35kV侧为经小电阻接地方式,单母线接线形式,Ⅰ段与Ⅱ段母线、Ⅱ段与Ⅲ段母线之间装设母线分段断路器,线路共计15回,通过220kV单母线送至某电网。
风电场电气接线图见图1所示。
1.2故障前系统运行方式1号主变压器高压侧201断路器合位,低压侧301断路器合位,35kVⅠ段母线连接的1号SVC391断路器分位,319TV小车式开关在工作位置。
35kVⅠ段母线所连接集电线路的351、352、353断路器均在合位,站用变压器由35kV300断路器接带。
风电场实时风速10.3m/s,1号主变压器实时负荷15.2MW。
352集电线路连接19台风电机组,全部运行正常。
352线路实时负荷6.6MW,实时电流11A。
2故障发生及处理过程2013-01-23T15:56:16,当值值班员发现352、201、301断路器变位,现场检查发现352断路器保护装置零序Ⅰ段保护动作,动作电流6.81A,时间0s,352断路器跳闸。
1号主变压器保护A柜(PST-1202A)比率差动保护动作,动作差流1.845A,随即1号主变压器高压侧201断路器、低压侧301断路器跳闸。
变压器的常见故障及解决方法摘要:随着生活电器越来越多,变压器的负荷压力越来越大,变压器过载运行现象非常普遍,由此产生的故障问题也越来越多,不仅影响了电网供电的稳定性,也缩短了变压器的使用寿命。
因此正确认识变压器常见故障,采取科学合理的解决方案,将变压器运行拉回正轨就显得尤为重要。
因此对变压器的常见故障展开全面细致地分析研究,并提出一系列切实可行的解决方法,能够为变压器的正常运行提供坚实的保障。
关键词:变压器;常见故障;解决方法一、变压器的常见故障分析(一)变压器声音异常变压器在正常运作时,应该发出均匀的嗡嗡声,如果变压器的声音不够连续或者出现异常声音,都属于变压器声音异常的表现。
当变压器过载运行时,其内部会发出沉重的嗡嗡声,变压器短时间、小幅度地过载运行不会造成太大的危险,但是出现长时间、严重的过载运行,会导致变压器异常升温,严重者会引发火灾、变压器烧毁等事故。
当变压器负荷剧烈变化时,变压器会发出较重的“哇哇”声或“咯咯”声,这是因为负载剧烈变化,导致变压器绕组中的电流快速变动,周围磁场也变得极其不稳定,变压器的声音也会出现异常。
如果出现短路问题,变压器会发出很大的噪声,此时相关人员应该及时查看,并采取科学合理的措施。
如果变压器铁芯夹紧件松动,变压器会发出“叮当叮当”的声音,类似于金属敲击的声音,相关人员需要提高警惕。
(二)变压器油质损坏变压器中的油如果渗入雨水、潮气、长时间没有更换,或者变压器油经常出现过热状态,很容易造成油质损坏问题,这样以来变压器油的绝缘性能就会大打折扣,变压器出现线路短路、电压击穿的概率就会大大提升。
一般来说,刚刚投入使用的变压器油应该是浅黄色的,用过一段时间之后,变压器油呈现出浅红色,如果变压器油呈现黑色,就意味着变压器油出现了质变,需要相关人员进行取样化验,如果化验结果合格,则说明变压器油没有问题,可以继续使用;如果化验结果不合格,就需要立即对变压器油进行过滤、再生处理。
常见变压器差动保护跳闸分析与处理
发表时间:
2019-12-17T09:19:30.187Z 来源:《基层建设》2019年第26期 作者: 杨明远 雷智超
[导读] 摘要:文章阐述了变压器差动保护的主要作用及原理。
中国电建集团河南工程有限公司 河南 450000
摘要:文章阐述了变压器差动保护的主要作用及原理。结合工程调试中实例进行分析,进而提出了相应解决措施。
关键词:变压器;差动保护;接线组别;保护采样值;平衡系数
0
、概述
变压器差动保护能反映变压器内部相间短路故障、高压侧单相接地短路及匝层间短路故障。以双绕组变压器为例:差动保护是输入的
两端
CT电流矢量差,当两端CT电流矢量差达到设定的动作值时启动动作元件。如图所示
1
、实例分析与处理
河南省漯河市邵陵调相机工程35kV隔离变。变压器相关参数如下:
型号:ZSO3-4000/35,容量:4000kVA,额定电压比:35±3×2.5%/10.5kV,
组别:YN d11,变压器差动保护采用高低压侧CT变比分别为2000/1 和400/1。
故障现象一:
#1
隔离变差动保护装置A采样值如下
图一
保护相量测试仪检测值记录如下
图二 图三
分析:1、差动保护装置保护采样角度不对;2、高低压侧电流都为反相序。
处理办法:1、核对差动保护装置内部接线(接线人员误将装置内部BC相线接反);
2
、核对高低压侧电流回路二次线(实际接线BC相反)。
故障现象二:
#1
隔离变差动保护装置B采样值如下
图一
保护相量测试仪检测值记录如下
图二
图三
分析:1、高低压侧电流反相序;2、低压侧电流超前高压侧电流30°。
处理办法:1、核对高低压侧电流回路二次线(实际接线BC相反);
2
、为了配合变压器差动保护电流互感器极性问题,将高压侧电流互感器极性端改成非极性端,如图三所示。
结论
变压器差动保护误跳的常见原因如下:
1
、电流互感器接线接反,是导致流过差动继电器的电流增大第一原因。
2
、差动保护装置参数整定不对(如变压器接线方式),导致平衡系数计算错误,引起保护装置差流长期存在。
3
、电流回路二次接线问题(如反相序),导致变压器各侧TA二次电流相位由软件自校正错误,正常运行时也会产生差流引起保护跳
闸。
参考文献:
[1]NSR-378FC
变压器保护装置技术说明书 南瑞科技
[2]
继电保护自动装置及二次回路(第二版)熊为群 陶然 编
[3]220
~500kV变电所二次接线设计[M] 宋继承 编
