航空发动机叶片裂纹检测技术及应用分析

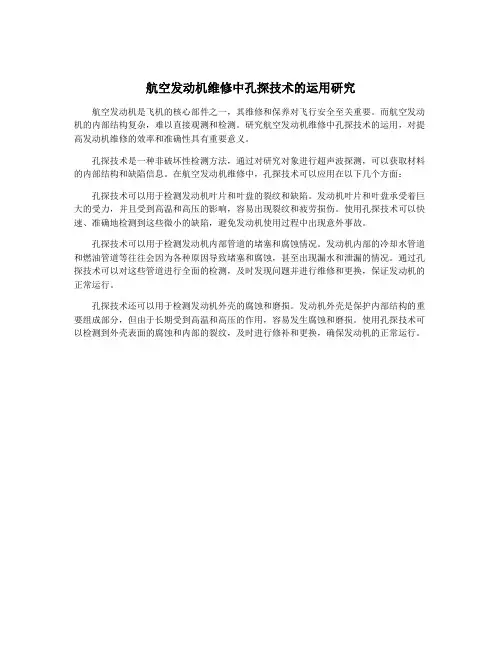

航空发动机维修中孔探技术的运用研究航空发动机是飞机的心脏，对飞机的安全和性能至关重要。

因此，对于航空发动机的维修保养非常重要。

其中一个重要的维修方法就是孔探技术。

孔探技术是一种通过特殊的探伤设备在航空发动机表面钻孔后探测内部缺陷的方法。

孔探技术被广泛应用于航空发动机维修保养中，以检测并修补隐蔽的内部缺陷，确保发动机的安全和可靠性。

在航空发动机的维修保养过程中，孔探技术主要应用于以下几个方面：1. 检测裂纹和缺陷：航空发动机的高温、高压、高速工作环境对各种零部件的质量和耐久性提出了很高的要求。

发动机内部如叶片、转子等重要部件的损坏或缺陷可能会导致发动机性能严重下降甚至故障，危及飞行安全。

通过钻孔孔探技术可以检测到发动机内部的裂纹、夹杂和缺陷，及时进行修理和更换，降低故障率和延长使用寿命。

2. 沉积物探测：航空发动机在使用过程中，空气中的杂质、灰尘和涂层材料等会积聚在发动机叶片、轴承和飞行控制系统等重要部件表面。

这些沉积会导致气动效率下降，影响发动机的运行性能。

通过孔探技术检测发动机内部的沉积物，可以及时清理和保养，确保发动机的正常运转。

3. 薄弱部位探测：航空发动机结构复杂，各零部件之间的连接点和薄弱部位容易受到疲劳和损坏。

通过钻孔孔探技术检测这些薄弱部位是否存在裂纹和缺陷，可以及时进行修补和更换，提高发动机的安全性和可靠性。

在孔探技术的实际应用中，需要注意以下一些问题：1. 钻孔数量和位置：钻孔位置应该选择在被测件的最大应力区域，避免无用的钻孔、减少被测件的破坏。

2. 数据分析和解释：孔探技术得到的数据需要进行细致的分析和解释，评估被测件的状况，并制定恰当的维修措施。

总之，孔探技术是航空发动机维修保养中不可或缺的工具之一，能够保障飞机的飞行安全和性能。

随着科技的不断进步和发展，孔探技术也在不断更新和发展，为航空发动机的维修保养提供更加精确和高效的工具。

Civil Aviation University of China 毕业设计(论文)专业：发动机动力工程学号：XXXXXXXX学生姓名：XXX所属学院：中国民航大学指导教师：XXX二〇一一年十月中国民航大学本科生毕业设计(论文)涡轮叶片断裂故障的分析与预防措施THE ANALYZING AND PREVENTIVE MEASURE OF TURBINE BLADE CRACKFAULT专业：发动机动力工程学生姓名：XXX学号：XXXXXXX学院：中国民航大学指导教师：XXXX2011年 10月创见性声明本人声明：所呈交的毕业论文是本人在指导教师的指导下进行的工作和取得的成果，论文中所引用的他人已经发表或撰写过的研究成果，均加以特别标注并在此表示致谢。

与我一同工作的同志对本论文所做的任何贡献也已在论文中作了明确的说明并表示谢意。

毕业论文作者签名：签字日期：年月日本科毕业设计（论文）版权使用授权书本毕业设计（论文）作者完全了解中国民航大学有关保留、使用毕业设计（论文）的规定。

特授权中国民航大学可以将毕业设计（论文）的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。

同意学校向国家有关部门或机构送交毕业设计（论文）的复印件和磁盘。

（保密的毕业论文在解密后适用本授权说明）毕业论文作者签名：指导教师签名：签字日期：年月日签字日期：年月日涡轮叶片断裂故障的分析与预防措施XXX摘要：涡轮转子叶片是把高温燃气的能量转变为转子机械功的重要零件工作时，它不仅被经常变化着的高温燃气所包围并且还承受着高速旋转产生的巨大离心力气体和振动负荷等，此外还要经受高温燃气引起的腐蚀和侵蚀，因而涡轮转子叶片的工作条件是恶劣的,它是决定发动机寿命的主要零件之一,因此涡轮转子叶片的故障是不可忽视的。

涡轮叶片的断裂故障往往导致下面整个阶段的损失并且对涡轮机的可用性造成重大影响。

涡轮叶片断裂故障的研究分析对于涡轮机耐用性的有效管理是非常必要的。

无损检测技术的应用案例分析与讨论无损检测技术是一种在不破坏或损伤被测试物体的情况下，通过对其进行各种分析和测试手段的综合应用，以确定材料的性质、缺陷和损伤程度的技术手段。

这项技术广泛应用于各个领域，包括航空航天、铁路、核工业、工程结构等领域，因其能够提供可靠、快速、准确的检测结果而备受青睐。

本文将以几个典型的案例来分析无损检测技术的应用，并探讨其优势和局限性。

第一个案例是在航空航天领域的应用。

在航空航天工业中，无损检测技术被广泛应用于飞机的材料和结构检测中。

例如，检测飞机发动机叶片中的裂纹和疲劳损伤，使用超声波检测技术可以非常准确地发现这些隐蔽的缺陷，确保飞机发动机的安全运行。

此外，利用磁粉检测技术可以有效地检测飞机机身中的金属缺陷，如腐蚀、裂纹等，以及飞机螺杆和紧固件中的松动情况。

这些无损检测技术在航空航天领域的应用，不仅可以确保航空器的安全性和可靠性，还可以减少因可见性不足而导致的不必要损耗。

第二个案例是在核工业领域的应用。

在核工业中，无损检测技术被用于核设施和核材料的安全检测。

例如，利用红外热像仪可以对核反应堆的冷却系统进行监测，发现异常情况，如泄漏和堵塞等。

同时，通过利用钴60射线源进行伽马射线检测技术，可以对核燃料棒进行快速、准确的检测，以确定是否存在燃料损耗、腐蚀、烧蚀等情况。

这些无损检测技术的应用使得核工业更加安全可靠，提高了核能的利用效率。

第三个案例是在工程结构领域的应用。

无损检测技术在工程结构中起着至关重要的作用，可以确保建筑物和桥梁的结构安全。

例如，利用超声波检测技术，可以对钢结构中的焊缝进行质量评估，检测是否存在缺陷，如气孔、裂纹等。

同时，利用热红外成像技术，可以检测混凝土结构中的渗漏情况，发现潜在的水损伤和热效应。

这些无损检测技术的应用，可以保障工程结构的安全性，防止由于材料和结构缺陷造成的工程事故和损失。

虽然无损检测技术在各个领域的应用非常广泛且有效，但也存在一些局限性。

航空发动机涡轮叶片损伤分析与优化航空发动机是飞机最基本的动力设备，而涡轮叶片则是发动机的关键部件之一。

它们负责将高温高压的气体转化为动力，为飞机提供推力。

但由于受到高温高压的磨损、疲劳等因素的影响，涡轮叶片容易出现损伤和磨损，降低了发动机的性能和寿命，甚至可能导致事故的发生。

因此，航空发动机涡轮叶片的损伤分析与优化是极为重要的。

一、涡轮叶片损伤形式涡轮叶片主要有以下几种损伤形式：1. 疲劳裂纹：叶片由于在高温高压环境中不断的膨胀和收缩，会导致疲劳裂纹的产生，长时间的使用容易形成大面积的疲劳损伤，严重影响发动机的性能和安全。

2. 磨损：叶轮进行高速旋转时，空气颗粒与叶片的碰撞和磨擦会导致叶片表面的磨损，造成叶片表面清平不良，影响涡轮叶片的气动性能。

磨损导致的叶片几何变形还会影响整个涡轮机的性能。

3. 烧蚀：热腐蚀主要是由于冷却不良引起的。

由于设计和加工因素影响，涡轮叶片冷却过程不良会导致结构内部高温区域产生严重的氧化和腐蚀现象，使叶片的热稳定性和寿命受到影响。

4. 叶片断裂：涡轮叶片由于在高速旋转过程中受到高温高压气流的冲击、振动和疲劳，易发生断裂，出现这种情况，需要及时更换叶片，否则可能导致严重的事故发生。

二、损伤分析针对涡轮叶片存在的各种损伤形式，需要对其进行详尽的分析和评估，以便找出问题的瓶颈并做出相应的建议，为涡轮叶片的使用和保养提供参考。

1. 损伤分析方法涡轮叶片的损伤分析方法主要有以下几种：①直接观察：利用肉眼和显微镜对涡轮叶片进行观察，得到表面和内部的损伤情况。

②无损检测：采用无损检测技术对涡轮叶片进行检测，如超声波、X射线、光学等方法，可检测出叶片内部的裂纹、缺陷等问题。

③仿真分析：利用计算机辅助工程软件对涡轮叶片进行流场仿真，可以模拟出各种工况下的应力分布和变形情况，得到叶片的结构强度和性能等参数。

2. 损伤评估标准对于涡轮叶片的损伤评估，一般需要参考以下标准：①疲劳裂纹的长度和分布情况。

航空发动机Aeroengine收稿日期：2019-07-21基金项目：航空动力基础研究项目资助作者简介：卜嘉利（1985），男，硕士，工程师，主要从事航空发动机故障零部件的失效分析工作；E-mail ：。

引用格式：卜嘉利，高志坤，牛建坤，等.航空发动机风扇静子叶片裂纹失效分析[J].航空发动机，2021，47（6）：91-95.BU Jiali ，GAO Zhikun ，NIU Ji⁃ankun ，et al.Crack failure analysis of a fan stator blade[J].Aeroengine ，2021，47（6）：91-95.航空发动机风扇静子叶片裂纹失效分析卜嘉利，高志坤，牛建坤，曹勇（中国航发沈阳发动机研究所，沈阳110015）摘要：针对某型航空发动机风扇静子叶片前缘靠近上缘板部位在振动疲劳试验结束后发现的裂纹故障，运用荧光探伤检测、断口宏微观分析、叶片表面划痕来历分析、源区表面检查、材质分析及有限元应力模拟分析等技术手段，对该裂纹的性质及萌生原因进行细致分析。

分析结果表明：故障风扇静子叶片裂纹的性质为高周疲劳，裂纹断口疲劳起源于叶片叶盆侧前缘靠近上缘板基体表面划痕处，呈多源线性起始特征。

疲劳源区距前缘距离约为2.3mm ，疲劳源区表面未见明显冶金缺陷，疲劳裂纹的萌生与叶片表面划痕有关。

建议严格控制振动光饰机中磨粒棱边的圆滑度，不应存有锋利棱角，避免在振动光饰时磨粒划伤叶片表面，降低叶片表面完整性，在叶片划伤部位出现应力集中现象。

关键词：风扇静子叶片；振动疲劳试验；疲劳裂纹；振动光饰；有限元分析；失效分析；航空发动机中图分类号：V232.4文献标识码：Adoi ：10.13477/ki.aeroengine.2021.06.016Crack Failure Analysis of a Fan Stator VaneBU Jia-li ，GAO Zhi-kun ，NIU Jian-kun ，CAO Yong（AECC Shenyang Engine Research Institute ，Shenyang 110015，China ）Abstract ：The crack initiation was found at the leading edge of the fan stator vane ，where was close to the upper edge plate ，after the vibration fatigue test finished.The crack property and emergence were identified by fluoroscopy ，fracture analysis ，surface inspection ，scratch analysis ，chemical composition analysis ，metallographic examination ，hardness inspection and finite element analysis.The results show that the property of the crack is high cycle fatigue fracture ，the fatigue of the crack fracture originates from the scratch on the front edge of the vane basin side close to the matrix surface of the upper edge plate ，the fatigue source region showed multi-source linear initialcharacteristics.The distance between the fatigue source area and the leading edge is about 2mm ，no obvious metallurgical defects arefound on the surface of the fatigue source area ，the initiation of the crack is related to the scratch of the vane surface.It is suggested that the smoothness of the abrasive grinding edges in vibration finishing machine should avoid scratching the vane surface by abrasive particles during vibration finishing ，reduce the integrity of the vane surface ，and stress concentration occurs at the scratched part of vane.Key words ：fan stator vane ；vibration fatigue test ；fatigue crack ；vibration finishing ；finite element analysis ；failure analysis ；aero⁃engine第47卷第6期2021年12月Vol.47No.6Dec.20210引言随着中国对航空发动机动力要求的不断提升，压气机部件气动负荷和性能指标也不断提高。

无损检测技术在航空维修中的实际应用案例分享航空维修是一个极其重要的领域，涉及到人员和货物的安全。

因此，无损检测技术的应用在航空维修中起着至关重要的作用。

无损检测技术通过使用各种非破坏性测试方法来评估和检测航空器部件的健康状况，以便及时发现并修复潜在的结构缺陷。

本文将分享一些实际的应用案例，以展示无损检测技术在航空维修中的重要性和效果。

首先，无损检测技术在航空维修中的一个常见案例是使用超声波检测技术来检测飞机结构中的裂纹。

飞机的结构必须经受住长时间的飞行和高速行驶的考验，因此裂纹是非常常见的问题。

通过使用超声波检测技术，技术人员可以准确地检测到飞机结构中的微小裂纹，这些裂纹可能会在飞行过程中逐渐扩大，并最终导致结构的完全破坏。

通过及时发现和修复这些裂纹，可以确保飞机的结构强度和安全性，从而保证乘客和机组人员的安全。

其次，无损检测技术在航空维修中的另一个实际应用案例是红外热像仪的使用。

红外热像仪可以通过测量物体的红外辐射来获取物体表面的温度分布和热量转移情况。

在航空维修过程中，热像仪可以帮助技术人员检测飞机发动机和其他关键部件的温度变化，从而判断是否存在故障或异常。

例如，在发动机部件中，温度的不均匀分布可能意味着某个零件正处于过热状态，这可能是由于磨损、腐蚀或其他故障引起的。

通过使用红外热像仪，技术人员可以及时发现这些问题，并采取适当的维修措施，以避免进一步的损坏或故障。

此外，无损检测技术在航空维修中还可以用于探测液体渗漏。

液体的泄漏可能会对飞机的性能和安全性产生严重影响。

因此，及时检测液体渗漏，特别是在燃油系统和液压系统中，是航空维修过程中的一个重要任务。

无损检测技术中的液体渗漏探测技术可以通过使用红外摄像机或其他传感器来探测液体的存在和移动。

这种技术能够将液体渗漏的位置和严重程度清楚地显示出来，从而帮助技术人员快速定位和修复问题，以确保飞机的正常运行和安全性。

最后，无损检测技术在航空维修中的一个关键应用案例是使用X射线或γ射线检测技术来评估金属结构的完整性和质量。

航空发动机涡轮叶片修复中的裂纹控制航空发动机是飞机的动力核心，随着我国航空事业的发展，我国加快了对于航空发动机的研制步伐，通过引进、研发、生产的这一发展战略提高我国航空发动机的效率和使用寿命。

在航空发动机的各组成部件中，涡轮叶片是其中最为重要同时也是受负荷最大的部件，涡轮叶片在工作的过程中会承受着高温燃气的高速冲刷、撞击、黏着磨损等从而使得涡轮叶片的使用效率和使用寿命持续下降。

并导致涡轮叶片的叶冠间隙增大进而影响到涡轮叶片叶冠的阻尼效果，严重的会导致涡轮叶片在工作中断裂从而威胁到飞机的飞行安全。

在航空发动机使用一段时间进行检修时需要对涡轮叶片进行检查处理，通过采用焊接的方式消除涡轮叶片叶冠阻尼凸台缺陷，并注意做好堆焊处理后涡轮叶片焊接处的裂纹控制和处理。

提高涡轮叶片的使用效率和使用寿命。

标签：涡轮叶片；叶冠；裂纹；堆焊前言航空发动机涡轮叶片在长时间的使用后会导致涡轮叶片叶冠出现阻尼凸台，这一缺陷的存在会对航空发动机的正常使用造成较大的危害。

通过采用氩弧焊堆焊的方式来对涡轮叶片叶冠阻尼凸台进行处理的过程中发现在涡轮叶片叶冠焊接处存在焊接热裂纹，为确保涡轮叶片的使用寿命，在做好涡轮叶片叶冠阻尼凸台焊接裂缝分析的基础上通过对涡轮叶片叶冠阻尼凸台氩弧焊堆焊工艺进行改进用以消除热裂纹缺陷，保障航空发动机涡轮叶片的安全、高效的使用。

1 航空发动机涡轮叶片叶冠阻尼凸台焊接热裂纹产生的原因某航空发动机在长时间使用后进行检修的过程中发现涡轮叶片叶冠存在阻尼凸台从而使得航空发动机涡轮叶片的阻尼效果变差。

航空发动机涡轮叶片采用K403型号的材质，为做好航空发动机涡轮叶片的维修通过采用航空发动机涡轮叶片叶冠阻尼凸台氩弧焊堆焊的处理方法，在对航空发动机涡轮叶片叶冠阻尼凸台焊接处理后检查后发现航空发动机涡轮叶片焊接处存在焊缝热影响区裂缝，从而对航空发动机涡轮叶片的安全使用埋下了安全隐患。

为提高航空发动机使用的安全性需要做好航空发动机涡轮叶片焊接热影响区裂纹产生的原因分析并针对性的对航空发动机涡轮叶片的热焊接工艺进行改进优化，以确保航空发动机涡轮叶片的修复质量。

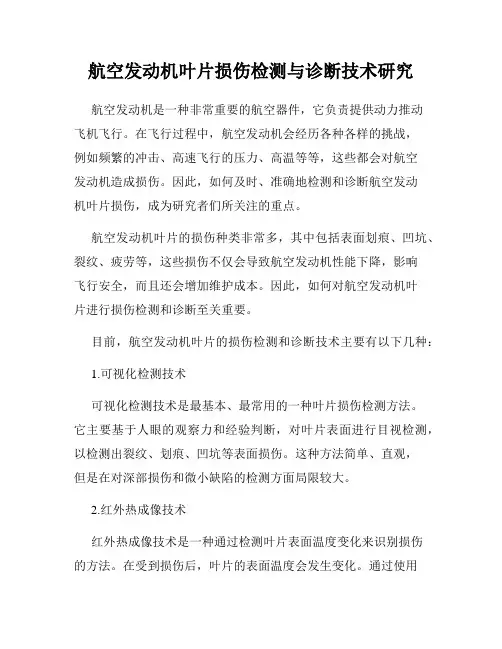

航空发动机叶片损伤检测与诊断技术研究航空发动机是一种非常重要的航空器件，它负责提供动力推动飞机飞行。

在飞行过程中，航空发动机会经历各种各样的挑战，例如频繁的冲击、高速飞行的压力、高温等等，这些都会对航空发动机造成损伤。

因此，如何及时、准确地检测和诊断航空发动机叶片损伤，成为研究者们所关注的重点。

航空发动机叶片的损伤种类非常多，其中包括表面划痕、凹坑、裂纹、疲劳等，这些损伤不仅会导致航空发动机性能下降，影响飞行安全，而且还会增加维护成本。

因此，如何对航空发动机叶片进行损伤检测和诊断至关重要。

目前，航空发动机叶片的损伤检测和诊断技术主要有以下几种：1.可视化检测技术可视化检测技术是最基本、最常用的一种叶片损伤检测方法。

它主要基于人眼的观察力和经验判断，对叶片表面进行目视检测，以检测出裂纹、划痕、凹坑等表面损伤。

这种方法简单、直观，但是在对深部损伤和微小缺陷的检测方面局限较大。

2.红外热成像技术红外热成像技术是一种通过检测叶片表面温度变化来识别损伤的方法。

在受到损伤后，叶片的表面温度会发生变化。

通过使用红外热成像相机，可以快速、非接触地检测出叶片表面温度的变化，从而判断出可能存在的损伤。

但是，这种方法的局限性在于它不能够检测叶片内部的损伤，而且叶片表面温度还受外部环境的影响。

3.超声波检测技术超声波检测技术是一种通过检测叶片内部超声波的反射和散射来判断叶片损伤的方法。

当超声波遇到叶片内部的缺陷或者裂纹时，会产生反射和散射，从而形成一些回波。

利用超声波传感器接收这些回波，便可以判断叶片是否受到了损伤。

与其他方法相比，超声波检测技术的优势在于它可以探测到深部损伤，而且可以进行定量测量，提高检测的准确性。

4.光学检测技术光学检测技术主要是利用激光器和高速照相机，对叶片进行三维数字化建模，从而对损伤进行检测和诊断。

这种方法可以快速准确地检测出叶片的形态、尺寸、表面缺陷等信息，并且可以实现在线检测。

但是，这种方法的效果仍然需要进一步提高。
