九年级数学上册第2课时 平行投影 (2)

*学校：智慧都市明泉山镇平坝小学**教师：雷来龙**班级：凤凰1班*第2课时平行投影【知识与技能】体会平行投影的含义，掌握正投影的概念，了解投影的分类.【过程与方法】经历观察、思考的过程，感受生活中的投影广泛存在着，从中体会平行投影与中心投影的联系和区别.【情感态度】使学生学会关注生活中有关投影的数学问题，提高数学应用意识.【教学重点】投影的分类和正投影的含义及画法.【教学难点】立体图形的正投影画法.一、情境导入，初步认识物体在日光或灯光的照射下，会在地面、墙壁等处形成影子.请观察下面三幅图片，感受日常生活中的一些投影现象.二、思考探究，获取新知1.观察下图，这三个图分别表示同一块三角尺在光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？【教学说明】学生独立思考，在思考的基础上进行讨论和交流，最后得到正确答案；教师讲述：图（1）的投影线集中于一点，形成中心投影，图（2）、图（3）中，投影线相互平行，形成平行投影.图（2）中，投影线斜着照射投影面；图（3）中投影线垂直照射投影面（即投影线正对投影面）.【归纳结论】我们称投影线垂直照射投影面的平行投影为正投影.2.把一根直的细铁丝（记为线段AB）放在三个不同的位置：（1）铁丝平行于投影面；（2）铁丝倾斜于投影面；（3）铁丝垂直于投影面.三种情形下铁丝的正投影各是什么形状？6.把一块正方形硬纸板P（例如正方形ABCD）放在三个不同的位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面.三种情形下纸板的正投影各是什么形状？【归纳结论】当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.【教学说明】结合图片对比辨析，加深理解和印象，让学生亲自进行观察、分析、探究，得到结论，培养学生的分析判断能力.三、运用新知，深化理解1.李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是( D )分析：阳光下物体的投影是平行投影，其特点是：在同一时刻，物体中平行且相等的两条边的影子也平行且相等，在阳光下摆弄菱形木框时，菱形木框的对边的投影应该相等，它不可能是梯形.2.下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是( A )分析：A选项影子平行，且较高的树的影长大于较矮的树的影长，故A正确；B、C选项影子的方向不相同，故B、C错误；D选项树高与影长不成比例，故D错误.【教学说明】太阳光是平行光线，因而投影是平行投影，同一时刻的平行投影的规律是：物大影大，影子同向.3.如图是一根电线杆在一天中不同时刻的影长图，则按照时间的先后顺序排列正确的是( B )A.①②③④B.④①③②C.④②③①D.④③②①解析：根据题意，太阳是从东方升起，故影子指向的方向为西方，然后影长逐渐变小，过了正午，影子又逐渐变长，因此先后顺序为④①③②.【教学说明】平行投影的特点和规律：在不同时刻，同一物体的影子的方向和大小不同；不同时刻，物体在太阳光下的影子的大小在变，方向也在改变.从早晨到傍晚影子的指向是：正西→西北→正北→东北→正东，影长由长变短，再变长.4.若线段AB在投影面上的正投影为A1B1，则线段AB与线段A1B1的大小关系是（D ）A.AB=A1B1B.AB>A1B1C.AB<A1B1D.AB≥A1B1【分析】线段与投影面的位置关系决定线段AB与投影A1B1的大小关系，当线段AB平行于投影面时，AB=A1B1；当线段AB倾斜于投影面时，AB>A1B1；当线段AB垂直于投影面时，A1与B1重合，即A1B1=0，也就是AB>A1B1.综上所述，AB≥A1B1.【教学说明】本题的主要目的是考察正投影的性质之一：当线段平行于投影面时，它的正投影长短不变；当线段倾斜于投影面时，它的正投影变短；当线段垂直于投影面时，它的正投影为一个点.教师在讲解此题时，应引导学生体会到正投影的其它性质：当平面图形的面平行于投影面时，它的正投影与这个平面图形的形状、大小完全相同，当平面图形的面倾斜于投影面时，它的正投影相对这个平面图形的形状、大小发生变化；当平面图形的面垂直于投影面时，它的正投影为一条线段.一个物体（立体图形）的正投影的形状、大小与它相对于投影面的位置有关.立体图形的正投影可以归结为点、线段及平面图形的正投影.5.如图，AB和DE是直立在地面上的两根立柱，AB=5米，某一时刻AB在阳光下的投影BC=3米，在测量AB的投影时，同时测量出DE在阳光下的投影长为6米，则DE的长为10m .6.下面两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由.解：第（1）幅图为平行投影，因为其投影线互相平行；第（2）幅图为中心投影，因为其投影线相交于一点.四、师生互动，课堂小结通过本节课的学习你还有哪些疑惑？请与同伴交流.1.布置作业：教材“习题5.2”中第2、3题.2.完成练习册中相应练习.本课时是在上一课时的基础上进一步学习投影的有关知识.教学时要注意让学生自主动手操作，在经历观察、探究、思考、归纳的过程中，掌握平行投影、正投影的特征，此外还要充分提升学生的空间想象力.。

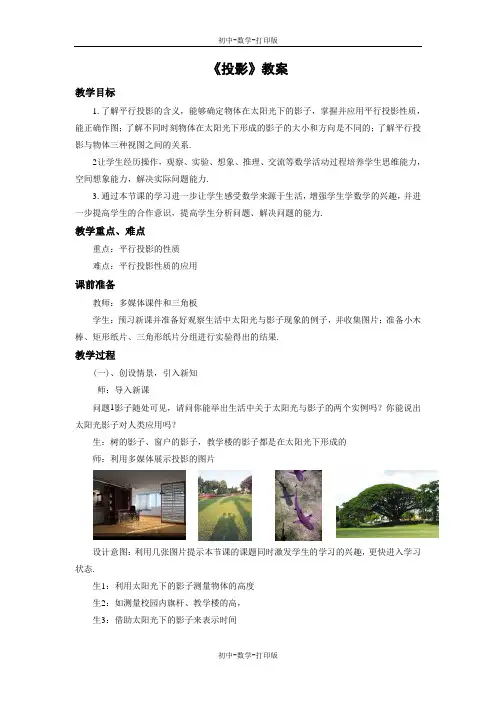

《投影》教案教学目标1.了解平行投影的含义，能够确定物体在太阳光下的影子，掌握并应用平行投影性质，能正确作图；了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的；了解平行投影与物体三种视图之间的关系.2让学生经历操作，观察、实验、想象、推理、交流等数学活动过程培养学生思维能力，空间想象能力，解决实际问题能力.3.通过本节课的学习进一步让学生感受数学来源于生活，增强学生学数学的兴趣，并进一步提高学生的合作意识，提高学生分析问题、解决问题的能力.教学重点、难点重点：平行投影的性质难点：平行投影性质的应用课前准备教师：多媒体课件和三角板学生：预习新课并准备好观察生活中太阳光与影子现象的例子，并收集图片；准备小木棒、矩形纸片、三角形纸片分组进行实验得出的结果.教学过程(一)、创设情景，引入新知师：导入新课问题1影子随处可见，请问你能举出生活中关于太阳光与影子的两个实例吗？你能说出太阳光影子对人类应用吗？生：树的影子、窗户的影子，教学楼的影子都是在太阳光下形成的师：利用多媒体展示投影的图片设计意图：利用几张图片提示本节课的课题同时激发学生的学习的兴趣，更快进入学习状态.生1：利用太阳光下的影子测量物体的高度生2：如测量校园内旗杆、教学楼的高，生3：借助太阳光下的影子来表示时间师：回答非常好师：物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影(projection )现象.(二)、探究合作，获取新知1：实际操作活动一师：问题2(1)固定投影面，改变小棒或三角形、矩形纸片的摆放位置和方向，它们的影子分别发生了什么变化？(2)固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化？生：每组汇报课前实际操作的结果.根据实际操作结果，交流讨论， 得出：小棒、三角形等纸片在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变，当它们与投影面平行时，它们的影子的大小和形状与原物全等.2.合情推理:师:问题3根据实际操作，你认为太阳光线有什么特征？太阳光的光线结合实际操作得出：太阳离我们非常遥远，太阳光线可以看成平行光线，像这样的光线所形成的投影成为平行投影(parallel projection ).知识源于生活，高于生活师：(1)固定投影面与纸片，改变光线的投射方向（2）固定投影面，改变纸片的位置与方向’ ’ ’(3)固定纸片，改变投影面的方向与位置师：概括总结得出规律(1)在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变，当它们与投影面平行时，它们的影子的大小和形状与原物全等.(2)太阳光线可以看成平行光线，像这样的光线所形成的投影成为平行投影.探究太阳光与形成影子的规律活动二：师：问题4：选一个阳光明媚的日子，4人一组在校园的篮球场上立一根木杆，分别在上午、中午、下午观察这根木杆影子的方向，同时测量木杆的影长，(1)观察太阳光传播方向变化？(2)观察木杆的影子方向和长短变化？(3)总结它们之间的变化规律？生：汇报活动小结从早晨到傍晚，太阳光照射方向：东→东南→南→西南→西.影子图片生：一天中从早晨到傍晚，不同时刻，同一物体，影子的变化方向为“西—西偏北—北—北偏东—东”，影子的长度变化为“长—短—最短—短—长”.规律：同一时刻，不同物体，大树高度与其影长之比等于小树高度与其影长之比即11影长物高=22影长物高 3.得出新知，回归情景问题.师生：共同总结1.平行投影的概念2.平行投影的性质(1) 物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变，当小棒、三角形等纸片与投影面平行时，它们的影子的大小和形状与原物全等.(2)①同一时刻，不同物体，物体1高度与其影长之比等于物体2高度与其影长之比即11影长物高=22影长物高. ②不同时刻，同一物体，一天中影子的变化方向为“西—西偏北—北—北偏东—东”，影子的长度变化为“长—短—最短—短—长”.。

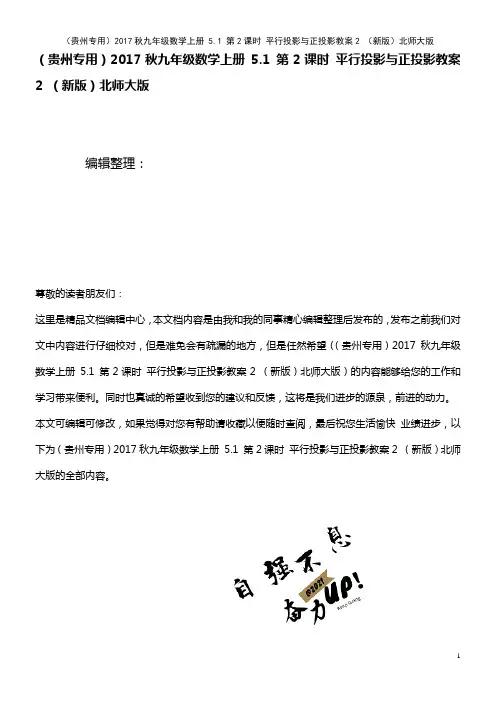

（贵州专用）2017秋九年级数学上册5.1 第2课时平行投影与正投影教案2 （新版）北师大版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（贵州专用）2017秋九年级数学上册5.1 第2课时平行投影与正投影教案2 （新版）北师大版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（贵州专用）2017秋九年级数学上册5.1 第2课时平行投影与正投影教案2 （新版）北师大版的全部内容。

第2课时平行投影与正投影教学内容平行投影与正投影教学目标1、知识与技能目标了解平行投影的含义，能够确定物体在太阳光下的影子.了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

2、过程与方法目标经历实践、探索的过程，了解平行投影的含义。

通过观察、想象，了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

理解在同一时刻，物体的影子与它们的高度成比例.3、情感与态度目标让学生积极参加数学活动,认识数学与人类的密切联系及对人类历史发展的作用，激发学生探究与创造,加强学生的合作与交流。

教学重点了解平行投影的含义，能够确定物体在太阳光下的影子。

了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

理解在同一时刻，物体的影子与它们的高度成比例.教学难点经历操作、观察，由直观到推理，归纳总结到理论的过程。

教学过程教学内容及过程备注一、创设情境、设问导入引言：太阳光下的影子是我们司空见惯的，物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢？二、操作感知、建立表象做一做实践：取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子.提问：(1)固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化?学生操作，观察，探索。

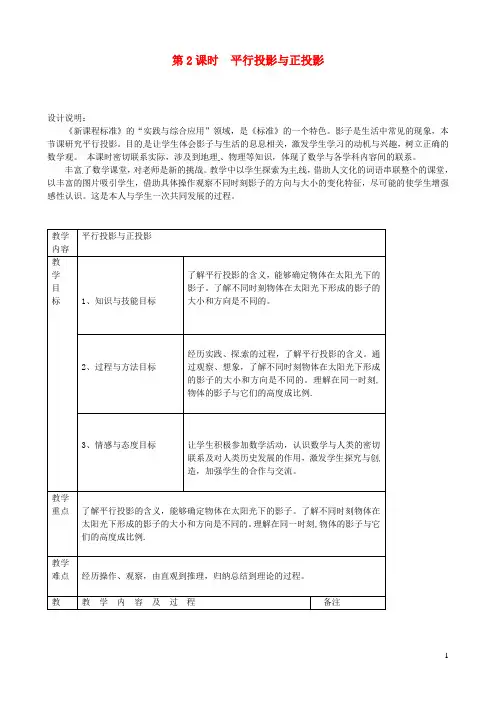

第2课时平行投影与正投影设计说明：《新课程标准》的“实践与综合应用”领域，是《标准》的一个特色。

影子是生活中常见的现象，本节课研究平行投影。

目的是让学生体会影子与生活的息息相关，激发学生学习的动机与兴趣，树立正确的数学观。

本课时密切联系实际，涉及到地理、物理等知识，体现了数学与各学科内容间的联系。

丰富了数学课堂，对老师是新的挑战。

教学中以学生探索为主线，借助人文化的词语串联整个的课堂，以丰富的图片吸引学生，借助具体操作观察不同时刻影子的方向与大小的变化特征，尽可能的使学生增强感性认识。

这是本人与学生一次共同发展的过程。

教学内容平行投影与正投影教学目标1、知识与技能目标了解平行投影的含义，能够确定物体在太阳光下的影子。

了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

2、过程与方法目标经历实践、探索的过程，了解平行投影的含义。

通过观察、想象，了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

理解在同一时刻,物体的影子与它们的高度成比例.3、情感与态度目标让学生积极参加数学活动，认识数学与人类的密切联系及对人类历史发展的作用，激发学生探究与创造，加强学生的合作与交流。

教学重点了解平行投影的含义，能够确定物体在太阳光下的影子。

了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的。

理解在同一时刻,物体的影子与它们的高度成比例.教学难点经历操作、观察，由直观到推理，归纳总结到理论的过程。

教教学内容及过程备注学过程一、创设情境、设问导入引言：太阳光下的影子是我们司空见惯的，物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢？二、操作感知、建立表象做一做实践：取若干长短不等的小棒及三角形、矩形纸片，观察它们在太阳光下的影子。

提问：（1）固定投影面，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？（2）固定小棒或纸片，改变投影面的摆放位置和方向，它们的影子分别发生了什么变化?学生操作，观察，探索.概念：太阳光线可以看成平行光线，平行光线所形成的投影称为平行投影。
